Androidロボットサミットin京都
- 1. Android ロボットサミットin 京都 日本Androidの会 神戸支部 吉田研一 1
- 2.
- 3.
- 4. 神戸支部ML 日本Androidの会 神戸支部ML 参加資格は「Android」への興味だけ！ 参加資格は「Android」への興味だけ！ ML登録で、どこに住んでも神戸支部！ ML登録で、どこに住んでも神戸支部！ 支部長 @takagig 支部長 @takagig 324名（2012年8月4日現在） 295名（2012年1月14日現在） http://p.tl/zyeR ピードットティエル ゼットワイイーアール 4
- 5. 近況 2012年5月 共著で本が出ました。 テキスト 5
- 6.
- 7.
- 8. 旭川 日本橋 札幌 7

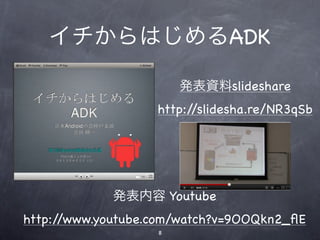

- 9. イチからはじめるADK 発表資料slideshare http://slidesha.re/NR3qSb 発表内容 Youtube http://www.youtube.com/watch?v=9OOQkn2_flE 8
- 10.
- 11.
- 12. 2012年6月2日（土）って 関東でMakerカンファ レンス（3,000円）が 行われていました。 Make: ○○ Meeting （無料）は8/25,26の Ogakiで最後らしく 以後Make Faireになる 11
- 13. 注目の分科会がありました Googleドキュメントでディスカッションの内容 がまとめられています http://bit.ly/NeVF3f 12
- 14. • オープンソースハードウェア（あるいはそれを継承するもの）によって世界がどう なったらいいと考えるのか？ ◦ オープンソースソフトウェアはものすごい効果があった。それ なしの世界が考えられないほど大きな変化が起きたし、ほとん ど初心者であってもいきなり世界の一線級の技術を手に入れ、 活用し、そこから学ぶことができるようになった。 ◦ ソフトウェアと同じことがハードウェアで起きるとしたら、ど んなことがあればいいのか？ハードウェアには製造が必要であるため、 回路図／パターン図とそのデータだけでは不十分なのでは？ IAMASの小林 茂さんて… 13
- 15.
- 16.
- 17. 近況 2012年6月16日（土） 日本橋女子ハンダ付け会にMOMの宣伝で来ら れてましたよ スゴい人だ！ http://atnd.org/events/29165 【ＩＴカレッジ】「日本橋 女子ハンダ付け会」 に女子学生2名が参加しました！ 15
- 18. 近況 2012年6月16日（土） 日本橋女子ハンダ付け会にスタッフ参加 ADKでデジタル・アナ ログ入出力を行う基板 をハンダ付け❤ 京都GTUG（現在は GDG京都）ブースにて 16 展示します。
- 19.
- 20. Google IOでADK 2012発表 未発売のArduino Due 置き時計 Atmel社のARM Cortex-M3コアで の形状 クロックは 84MHz（@egg談） 従来のArduinoは 16MHz http://arduino.cc/blog/2012/06/28/android-adk2012-is-here/ 18
- 21. Google IOでADK 2012発表 未発売のArduino Due 置き時計 Atmel社のARM Cortex-M3コアで の形状 クロックは 84MHz（@egg談） 従来のArduinoは 16MHz http://arduino.cc/blog/2012/06/28/android-adk2012-is-here/ 18
- 22. AOA 2.0プロトコル USB接続 従来の ADK Bluetooth接続 HID USB Audio Dock 詳しくはこのスライド http://www.slideshare.net/magoroku15/adk2012 19
- 23.
- 24. いったん生産中止 Harpy nanoスターターキットの販売再開予定について http://bit.ly/QMWu7m ITジャーナリスト星暁雄の"情報論"ノート http://bit.ly/Nf5X3u 21
- 25. FourBeatその後 22
- 26.
- 27. Androidとの接続に関する本 6/25 雑誌「SmartphoneWorld Vol.4」 RT-ADK miniとRT-CAMHEADの記事など 7/25 雑誌「エレキジャック 2012年 08月号」 Android×Wi-FiでI/O! 8/01「Androidによるマイコン・ボード制御入門」大川 善邦 mbedとイーサネットでつなぐ 8/10 雑誌「トランジスタ技術2012年9月号」 特集 スマホ×電子回路！ つないでI/O！ 24
- 28. ADK関連の書籍 5/17 「PICで楽しむAndroidアクセサリの自作」後閑 哲也 5/21「AndroidADK プログラミング&電子工作バイブル」岩田、 杉浦、高木、原田、吉田 7/25「Android ADKで学ぶハードウェア制御」 渡邊 昌之 8/28「組み込みAndroid ADKプログラミング」 Stone、日高 正 博、鈴木 圭介、伊勢 正尚 !? 25
- 29.
- 30.
- 31. Androidとの接続 マイコン・FPGA Android などの外部機器 無線 3G WiFi Bluetooth NFC （赤外線※一部メーカーのみAndroidでは一般的ではない） 有線 USB 特定用途（AudioやHDMIなど） 28
- 32. Androidとの接続(1) 音声（DTMF/ソフトモデム） Bluetooh/Wi-Fi USB接続 USBデバイス：ADK/ MicroBridge USBホスト：USB Host API 29
- 33.
- 34. 音声 (DTMF) 今岡さん（OSC愛媛）のドロン君 DTMF（プッシュトーン）をDTMFデコーダ(IC) に識別させる Google音声認識で遠隔操作 http://www.ospn.jp/press/20110516no10-useit-oss.html 31
- 35. Bluetooth Webサーバを介した命令送受信 吉田、石井さんのAndyタンクシリーズ cmd01.txt Web サーバ F255F255 Android搭載型 http://foo.bar/cmd.php Andyタンク1号 HttpBtnQuery HttpBluetoothControl 接続形態（３） 32
- 36. Androidロボットの分類 Bluetoothが使われる部位→ （１）Android - ロボットカー 遠隔操作 （２）Android 搭載型ロボットカー （３）Android-Android搭載ロボット カー 遠隔操作 （４）Android自身がロボットカー 京都支部勉強会資料 https://docs.google.com/open? 33 id=0B60iGGxfzllnY2NlODhmYzYtNjI2Yy00NzdhLWI5ODMtY2Q3OGM5MmQxNTBh
- 37. ADKドロン君作ってみた 世界最小のUSBホスト付き （ADK可能な) Arduino 上から 裏側 34
- 38. Android のUSBのAPI(Java) USB Accesory API（電源をもらう） AndroidがUSB（Type-Bコネクタ） これがいわゆるADK USB Host API（電源供給側） AndroidがUSBホスト（Type-Aコネクタ） 35 12年1月16日月曜日
- 39. USBのアクセサリモードとホストモード USBホスト USBデバイス アクセサリ 電力 Androidが従 マイコンや モード FPGAなど A B Android データ転送 USBデバイス USBホスト Androidが主 ホスト マイコンや 電力 モード FPGAなど B データ転送 A Android デバイスドライバ部分 を書く必要が有る 36

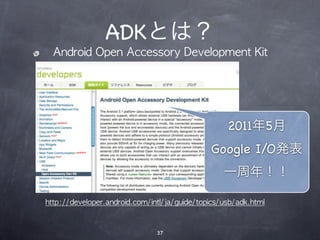

- 40. ADKとは？ Android Open Accessory Development Kit 2011年5月 Google I/O発表 一周年！！ http://developer.android.com/intl/ja/guide/topics/usb/adk.html 37
- 41. SD誌2012年1月号 ADKとは(@takagigより） ADKと記述した場合は、「Open Accessory Development Kit」のことを指します。ADKのAは、Androidではなく Accessoryの頭文字です。 Android2.3.4とAndroid3.1以降に追加された周辺機器用の APIを利用するためのソフトウェアやドキュメント、 Accessory Demo Kitと呼ばれるハードウェアを合わせて ADKと表現します。 マイコン・FPGAなど 38
- 42. ADK対応ボード 国産ADK対応ボード Arduino互換 http://developer.android.com/intl/ja/guide/topics/usb/adk.html 39
- 43. ADKの普及の妨げ 対応ボードがコスト高／入手性が悪い Adnroidのバージョンに制限 スマートフォン2.3.4以上 タブレット3.1以上 はやくみんな4.0(ICS)になるといいのに… 40
- 44. Niels’s MicroBridge ADB(Android DebugBridge)の組み込み向け実装(C++) Arduino + USBホスト シールド （5,160円）で adb通信 http://code.google.com/p/microbridge/ 41
- 45.
- 46. @yishii’s PIC24F port inSPDIP, SOIC, SSOP(1) 石井さんによるPIC24Fマイコンへの MicroBridgeポーティング(C++→C言語) MCLR 1 28 VDD 3/AN0/C3INC/VREF+/ASDA1(2)/RP5/PMD7/CTED1/VBUSVLD/VCMPST1/CN2/RA0 2 27 VSS /AN1/C3IND/VREF-/ASCL1(2)/RP6/PMD6/CTED2/SESSVLD/VCMPST2/CN3/RA1 3 26 AN9/C3INA/VBUSCH PIC24FJXXGB002 PGED1/AN2/C2INB/DPH/RP0/PMD0/CN4/RB0 4 25 AN10/C3INB/CVREF/V PGEC1/AN3/C2INA/DMH/RP1/PMD1/CN5/RB1 5 24 AN11/C1INC/RP13/PM AN4/C1INB/DPLN/SDA2/RP2/PMD2/CN6/RB2 6 23 VUSB AN5/C1INA/DMLN/RTCC/SCL2/RP3/PMWR/CN7/RB3 7 22 PGEC2/D-/VMIO/RP1 VSS 8 21 PGED2/D+/VPIO/RP1 OSCI/CLKI/C1IND/PMCS1/CN30/RA2 9 20 VCAP/VDDCORE OSCO/CLKO/PMA0/CN29/RA3 10 19 DISVREG SOSCI/C2IND/RP4/PMBE/CN1/RB4 11 18 TDO/SDA1/RP9/PMD SOSCO/SCLKI/T1CK/C2INC/PMA1/CN0/RA4 12 17 TCK/USBOEN/SCL1/ VDD 13 16 TDI/RP7/PMD5/INT0/ TMS/USBID/CN27/RB5 14 15 VBUS http://code.google.com/p/microbridge-pic/ 43
- 47. 6.-1.基板写真(A面) @yishii’s PIC24F Board 石井さんによるPICADK mini board 基板も設計・発注 2,000円で製作可 日本橋でんもく会で領布 各種ポーティングに拍車 44
- 48. @iseroid’s DE0 port 伊勢さん@iseroidによるALTERA DE0/DE0-nanoFPGAへの MicroBridgeポーティング(C, C++) ADKもポーティングAccessory Demo Kitの対応はマイコンのみ。 FPGAでは初！？快挙！） https://github.com/iseroid/microbridge_nios2 45
- 49. @basaro_k’s Xilinx FPGA port 小山さん@basaro_kに よるXilinx FPGAボード へのMicroBridgeポー ティング ADKもポーティング済 との事 http://fpga.co.jp/android/index.html 46
- 50. @basaro_k’s Xilinx FPGA Board 小山さん@basaro_kによるXilinx FPGAボード 47
- 51.
- 52.
- 53. USB Host APIwrapper Library ArduinoライクなAndroid3.1用 FTDIドライバAPI公開 USBデバイス USBホスト 電力 マイコンや Androidが主 FPGAなど B データ転送 A Android FT232RLなど USB Host API UARTがあれ ラッパ FTDIチップが主 ば何でも可！ http://d.hatena.ne.jp/ksksue/20111106 50
- 54. LL on Android Android上で動作するLightweightLanguage(軽 量スクリプト言語) SL4A 言語:Ruby, Python, Perl, PHP, Lua Luarida 言語:Lua 51
- 55. SL4A Scripting Layer for Android オープンソース apkをダウンロード すれば即、スクリ プト環境となる http://code.google.com/p/android-scripting/ 52
- 56. Luarida (たろサさん作） Luarida- Google Play http:/ 53 /bit.ly/GIxxGH
- 57. 先ほどのMicroBridge Portの話 ADBは、エミュレータやAndroid実機とのバイナリ転送・デバッグ出 力などに用いられる仕組み。adbコマンドで各種操作が可能 Android側の/sbin/adbd とソケット通信できれ ばAndroidのバージョンは問わない adbを備えていないAndroidは「無い」 LLでソケット・ライブラリを呼び 出せれば、マイコンを操作可能！ 54
- 58. @yishii’s ioBridge Android +直結マイコンボードの構成 PCレスで、外部ハード制御の作り込みができるPF ioBridge Server ioBridge Client 制御対象機器 Luarida用とSL4A JRuby用にioBridgeというモ ジュールを作りました 55
- 59. LL on Androidとマイコン 石井さん：オープンソース(SL4A ruby)整備中 SL4Aでマイコンとadbソケット通信なら Python, PHP, Perl などスクリプトでマイコン 接続が可能に！ たろサさん：Luaridaもりもりバージョンアッ プ中！以下のサイトで情報を公開しています コンピュータを楽しもう！ http://d.hatena.ne.jp/tarosay/ 56

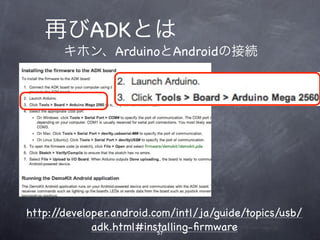

- 60. 再びADKとは キホン、ArduinoとAndroidの接続 http://developer.android.com/intl/ja/guide/topics/usb/ adk.html#installing-firmware 57
- 61.
- 62. Arduino 1.0はオープンソース ビルドすると日本語メ ニューになります https://github.com/arduino/Arduino 59
- 63. Arduino 1.0対応 ADKライブラリ作りました Android ADK勉強会（東京）メンバーと協力 して公開(Apache License v.2) テキスト github初心者でもZIPを ダウンロードするだけ https://github.com/ADKstudyGroupTokyo/Yaoadk 60
- 64. ZIPを解凍してライ ブラリのフォルダ すべてをLibraries フォルダに配置す るだけ 是非、使ってくだ さい！！ Yaoadkライブラリ集の使い方(Windows7) · ADKstudyGroupTokyo/Yaoadk Wiki http://bit.ly/GJIFm5 61
- 65. Yaoadkメンテナ さまざまなマイコンボードでADKをポーティング STM32F4-Discoveryでの事例 CQLM3S3748ボードの事例 極めつけはGR-SAKURAとADK実装例 62
- 66. 好みのマイコンにADKを実装してみよう ∼ STM32F4-Discoveryでの事例 ∼.pdf - Google ドキュメント http://bit.ly/Nf9GOy 63
- 67. CQ_LM3S3748ボードにADKを実装してみた.pdf - Google ドキュメント http://bit.ly/QNl20h 64
- 68. 「がじぇっとるねさす」プロジェクト GR-SAKURAとのADK実装例 GR-SAKURA で Hello ADK http://bit.ly/QNmhwc 65
- 69.
- 70. ADK/MB開発手順の手間 1. USBホスト（組込みマイコン）側のファーム ウェアを作成する。 2. Android側でUSBAccessory API（ver.2.3.4以 降）を理解しJavaでアプリを作成する 3. USBホスト側とAndroidのプロトコルを考えて 上記プログラムに盛込む 67
- 71. ３つの異なるスキルが必要 ADKの例 USBホスト USBデバイス（アクセサリーモード） マイコン・ Android FPGA ファームウェア データ転送 Javaアプリ 独自の プロトコル USBAccessory ADKライブラリ API ADK 68
- 72.
- 73. 上位レイヤAndyLib メモリマッププロトコルによるプロトコル設定 USBホスト USBデバイス（アクセサリーモード） マイコン・ Android メモリマップ FPGA プロトコル ファームウェア データ転送 Javaアプリ AndyLib USBAccessory ADKライブラリ API コーディング効率 ADK が向上する！ 70
- 74. AndyLib 夜子まま@yokmamaによるプロジェクト・ ライブラリ http://code.google.com/p/android-jp-kobe/downloads/list 71
- 75. Arduino側AndyLib 石井さん@yishiiによるMemoryMapLib https://github.com/yishii/Arduino_MemoryMapLib 使い方： http://projectc3.seesaa.net/article/243033403.html 72

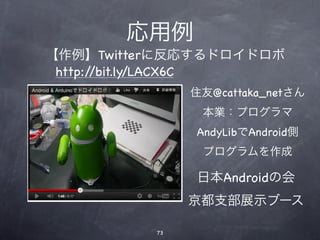

- 76. 応用例 【作例】Twitterに反応するドロイドロボ http://bit.ly/LACX6C 住友@cattaka_netさん 本業：プログラマ AndyLibでAndroid側 プログラムを作成 日本Androidの会 京都支部展示ブース 73
- 77. Androidとの接続手法 すべてのConnectivityをAndyLibで！ マイコン・FPGA Android などの外部機器 現在はADK 無線 3G とBluetoothで WiFi Bluetooth 実装 NFC （赤外線※一部メーカーのみAndroidでは一般的ではない） 現在は 有線 USB Arduinoのみ 特定用途（AudioやHDMIなど） 74 実装
- 78. 今後 接続の種類＆マイコン・FPGAを増やす 夜子ままさんはじめAndroid Javaコーダ マイコン側ライブラリ組み込みコーダ AndyLibの教育の定期的開催 「イチからはじめる」シリーズを続けて、各 種技術の共有をはかる 75
- 79. でんもく会でUstream 6月:イチからはじめるADK（吉田） 8月:イチからはじめるMicroBridge（吉田） 10月:イチからはじめるUSB Hodt API（鈴木さん） 以降、PIC24F ,Xillinx ,ALTERA DE0 etc.. ご協力お願いします！！>>でんもく会メンバー 76
- 80. 神戸支部ML ご清聴ありがとうございました！ 参加資格は「Android」への興味だけ！ ML登録で、どこに住んでも神戸支部！ 日本Androidの会 支部長 @takagig 神戸支部ML 参加資格は「Android」への興味だけ！ 295名（2012年1月14日現在） ML登録で、どこに住んでも神戸支部！ http://p.tl/zyeR ピードットティエル ゼットワイイーアール 77
