大阪版IoT縛りの勉強会 IoTLT IoTあるじゃん関西支部 ラズパイ2でLinux / Win デュアルブート

1. ラズパイ2で
Linux / Win 10 IoT Core
デュアルブートっ！
IoTあるじゃん（ALGYAN）関西支部 吉田研一
1

2. IoT ALGYAN（あるじゃん）とは？
•All Gadget Your Alliance and
Networkを略した造語です。
• いいじゃん、そんなのあるじゃん！
• 参加登録（無料！） → http://aka.ms/ioytjp
チラシ配布しています。
お持ち帰りください！！
2

3. あるじゃんは今年3月で1周年
• 品川のMS本社で総会があります。
3
http://algyan.connpass.com/event/26188/

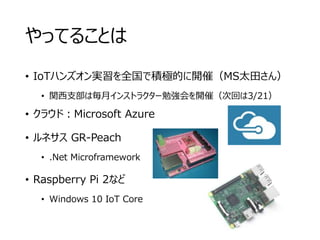

4. やってることは
• IoTハンズオン実習を全国で積極的に開催（MS太田さん）
• 関西支部は毎月インストラクター勉強会を開催（次回は3/21）
• クラウド：Microsoft Azure
• ルネサス GR-Peach
• .Net Microframework
• Raspberry Pi 2など
• Windows 10 IoT Core

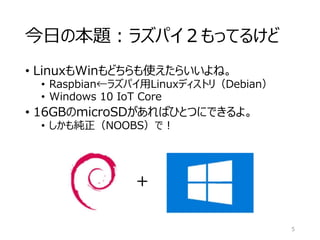

5. 今日の本題：ラズパイ２もってるけど
• LinuxもWinもどちらも使えたらいいよね。
• Raspbian←ラズパイ用Linuxディストリ（Debian）
• Windows 10 IoT Core
• 16GBのmicroSDがあればひとつにできるよ。
• しかも純正（NOOBS）で！
5
＋

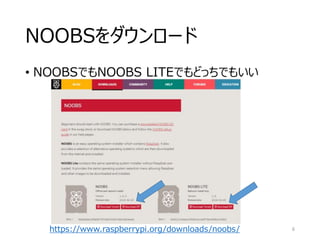

6. NOOBSをダウンロード
• NOOBSでもNOOBS LITEでもどっちでもいい
https://www.raspberrypi.org/downloads/noobs/ 6

7. ダウンロードしたzipファイルを解凍
• 解凍したファイルをすべてmicroSDへコピー
7
microSDカード
はSD Formatter
などで初期化し
ておく

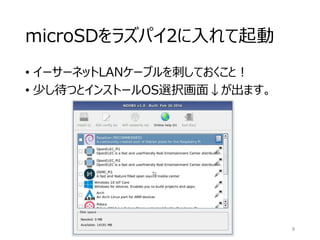

8. microSDをラズパイ2に入れて起動
• イーサーネットLANケーブルを刺しておくこと！
• 少し待つとインストールOS選択画面↓が出ます。
8

9. RaspbianとWin 10 IoT Coreを選ぶ
• ディスク領域が11GBほど必要とあり、16GBの
microSDカードが良い。
9

10. インストール開始～！
• ネットの環境によりかかる時間は様々…。
10

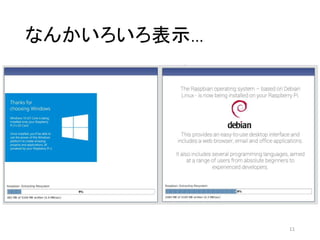

11. なんかいろいろ表示…
11

12. …と、インストール中に選択肢が
• インストール中にRTMかInsider Previewかどちらをイ
ンストールするか聞いてくる。
• RTM（= Release To Manufacturing)
版は、ほぼリリース段階
のもの
• Insider Preview版は実験
版で新しい機能が入って
いる
• ただしMicrosoftアカウン
トが必要（VS2015も同様
なのでコッチがおススメ）
12

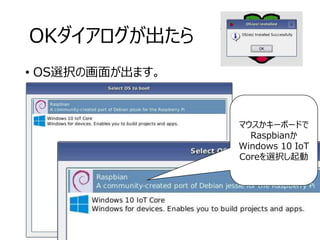

13. OKダイアログが出たら
• OS選択の画面が出ます。
13
マウスかキーボードで
Raspbianか
Windows 10 IoT
Coreを選択し起動

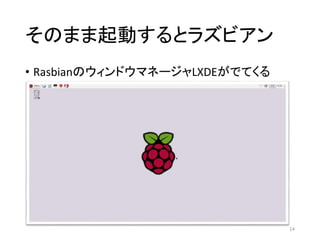

14. そのまま起動するとラズビアン
• RasbianのウィンドウマネージャLXDEがでてくる
14

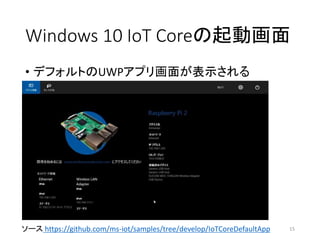

15. Windows 10 IoT Coreの起動画面
• デフォルトのUWPアプリ画面が表示される
15ソース https://github.com/ms-iot/samples/tree/develop/IoTCoreDefaultApp

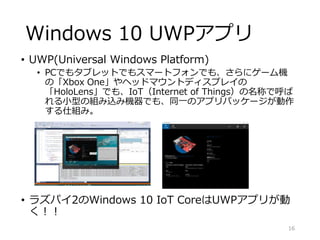

16. Windows 10 UWPアプリ
• UWP(Universal Windows Platform)
• PCでもタブレットでもスマートフォンでも、さらにゲーム機
の「Xbox One」やヘッドマウントディスプレイの
「HoloLens」でも、IoT（Internet of Things）の名称で呼ば
れる小型の組み込み機器でも、同一のアプリパッケージが動作
する仕組み。
• ラズパイ2のWindows 10 IoT CoreはUWPアプリが動
く！！
16

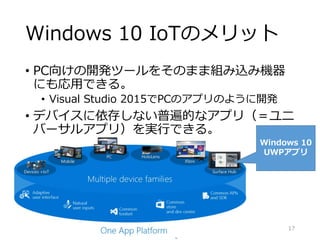

17. Windows 10 IoTのメリット
• PC向けの開発ツールをそのまま組み込み機器
にも応用できる。
• Visual Studio 2015でPCのアプリのように開発
• デバイスに依存しない普遍的なアプリ（＝ユニ
バーサルアプリ）を実行できる。
Windows 10
UWPアプリ
17

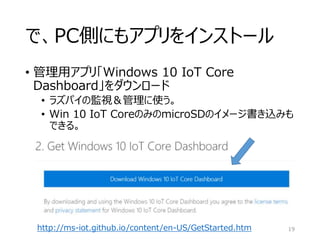

18. で、PC側にもアプリをインストール
• 管理用アプリ「Windows 10 IoT Core
Dashboard」をダウンロード
• ラズパイの監視＆管理に使う。
• Win 10 IoT CoreのみのmicroSDのイメージ書き込みも
できる。
19http://ms-iot.github.io/content/en-US/GetStarted.htm

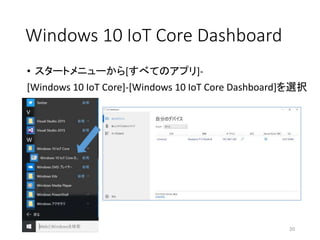

19. Windows 10 IoT Core Dashboard
• スタートメニューから[すべてのアプリ]-
[Windows 10 IoT Core]-[Windows 10 IoT Core Dashboard]を選択
20

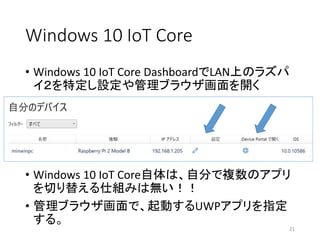

20. Windows 10 IoT Core
• Windows 10 IoT Core DashboardでLAN上のラズパ
イ２を特定し設定や管理ブラウザ画面を開く
21
• Windows 10 IoT Core自体は、自分で複数のアプリ
を切り替える仕組みは無い！！
• 管理ブラウザ画面で、起動するUWPアプリを指定
する。

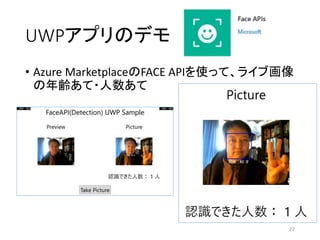

21. UWPアプリのデモ
• Azure MarketplaceのFACE APIを使って、ライブ画像
の年齢あて・人数あて
22

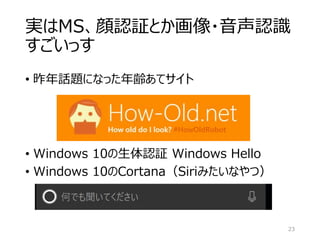

22. 実はMS、顔認証とか画像・音声認識
すごいっす
• 昨年話題になった年齢あてサイト
23
• Windows 10の生体認証 Windows Hello
• Windows 10のCortana（Siriみたいなやつ）

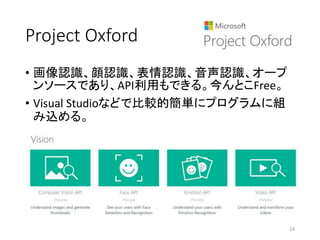

23. Project Oxford
• 画像認識、顔認識、表情認識、音声認識、オープ
ンソースであり、API利用もできる。今んとこFree。
• Visual Studioなどで比較的簡単にプログラムに組
み込める。
24

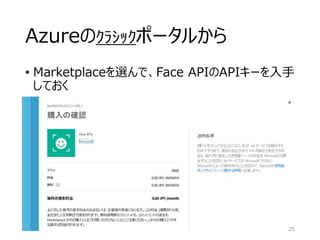

24. Azureのｸﾗｼｯｸポータルから
• Marketplaceを選んで、Face APIのAPIキーを入手
しておく
25

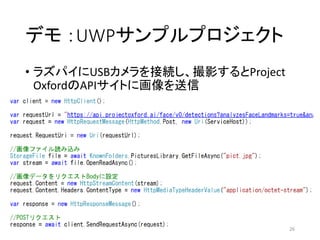

25. デモ ：UWPサンプルプロジェクト
• ラズパイにUSBカメラを接続し、撮影するとProject
OxfordのAPIサイトに画像を送信
26

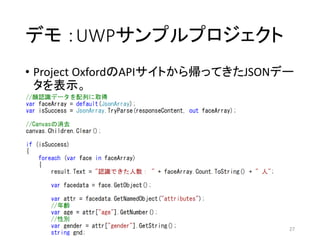

26. デモ ：UWPサンプルプロジェクト
• Project OxfordのAPIサイトから帰ってきたJSONデー
タを表示。
27

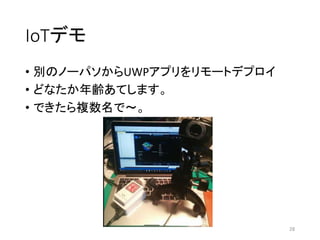

27. IoTデモ
• 別のノーパソからUWPアプリをリモートデプロイ
• どなたか年齢あてします。
• できたら複数名で～。
28

28. くわしいことは
• この本に載ってました。
29
http://www.amazon.co.jp/dp/4839956790
@linyixian
IoTあるじゃん関西支部
コアメンバー

29. ご清聴ありがとうございました！
IoTあるじゃん（ALGYAN）関西支部 吉田研一
30
