Adk互換モジュールのbt対応改造
- 1. ADK互換モジュールの Bluetooth対応改造 名古屋Android勉強会ADKハンズオン+α 2012/4/21 ～ (2012/5/27) on Ustream @reikoyam01 監修：@magoroku15 最底辺活動家
- 2.

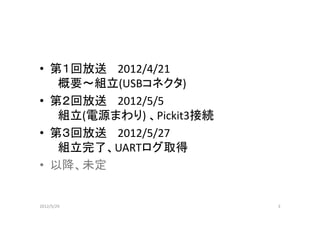

- 3. • 第１回放送 2012/4/21 概要～組立(USBコネクタ) • 第２回放送 2012/5/5 組立(電源まわり) 、Pickit3接続 • 第３回放送 2012/5/27 組立完了、UARTログ取得 • 以降、未定 2012/5/29 3

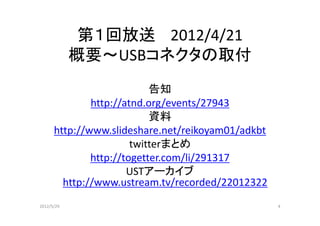

- 4. 第１回放送 2012/4/21 概要～USBコネクタの取付 告知 http://atnd.org/events/27943 資料 http://www.slideshare.net/reikoyam01/adkbt twitterまとめ http://togetter.com/li/291317 USTアーカイブ http://www.ustream.tv/recorded/22012322 2012/5/29 4

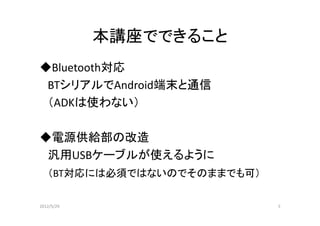

- 5. 本講座でできること ◆Bluetooth対応 BTシリアルでAndroid端末と通信 （ADKは使わない） ◆電源供給部の改造 汎用USBケーブルが使えるように （BT対応には必須ではないのでそのままでも可） 2012/5/29 5

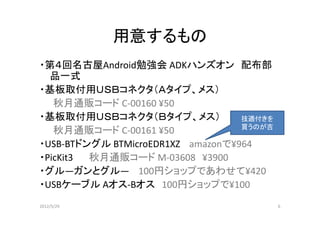

- 6. 用意するもの ・第４回名古屋Android勉強会 ADKハンズオン 配布部 品一式 ・基板取付用ＵＳＢコネクタ（Ａタイプ、メス） 秋月通販コード C-00160 ¥50 ・基板取付用ＵＳＢコネクタ（Ｂタイプ、メス） 技適付きを 買うのが吉 秋月通販コード C-00161 ¥50 ・USB-BTドングル BTMicroEDR1XZ amazonで¥964 ・PicKit3 秋月通販コード M-03608 ¥3900 ・グル―ガンとグル― 100円ショップであわせて¥420 ・USBケーブル Aオス-Bオス 100円ショップで¥100 2012/5/29 6

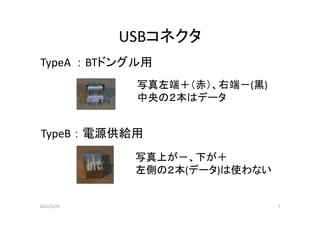

- 7. USBコネクタ TypeA ： BTドングル用 写真左端＋（赤）、右端－(黒) 中央の２本はデータ TypeB ： 電源供給用 写真上が－、下が＋ 左側の２本(データ)は使わない 2012/5/29 7

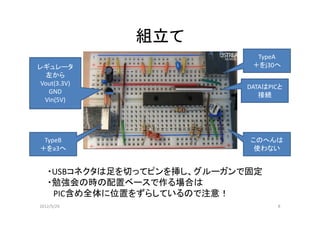

- 8. 組立て TypeA レギュレータ ＋をｊ30へ 左から Vout(3.3V) DATAはPICと GND 接続 Vin(5V) TypeB このへんは ＋をa3へ 使わない ・USBコネクタは足を切ってピンを挿し、グルーガンで固定 ・勉強会の時の配置ベースで作る場合は PIC含め全体に位置をずらしているので注意！ 2012/5/29 8

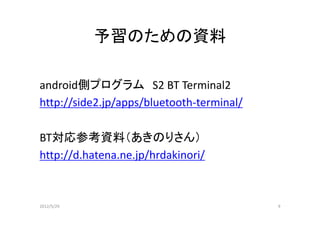

- 9. 予習のための資料 android側プログラム S2 BTTerminal2 http://side2.jp/apps/bluetooth-terminal/ BT対応参考資料（あきのりさん） http://d.hatena.ne.jp/hrdakinori/ 2012/5/29 9

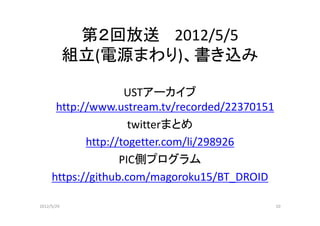

- 10. 第２回放送 2012/5/5 組立(電源まわり)、書き込み USTアーカイブ http://www.ustream.tv/recorded/22370151 twitterまとめ http://togetter.com/li/298926 PIC側プログラム https://github.com/magoroku15/BT_DROID 2012/5/29 10
- 11. 組立(電源まわり) 3.3Vをこのライン ３端子レギュレータ へ引っ張る IN:5V OUT:3.3V コンデンサの使い方が物によって 違うので注意。 セラミックCでもOK 電解の場合は極性 に注意 1Kか10Kくらいの抵抗で リセットピンをプルアップ （ここでは10KΩを使用） PICは12～25番に このへんの 抵抗はE6で100Ω～10KΩの範囲を、コンデンサは電解 結線は次回 で10μF, 積層セラミックで1μFと0.1μFを用意しておけば マイコンの実験では十分 2012/5/29 11

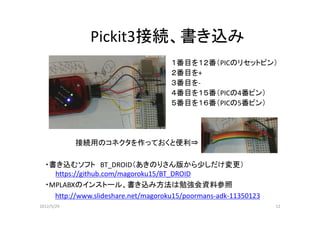

- 12. Pickit3接続、書き込み １番目を１２番（PICのリセットピン） ２番目を+ ３番目を- ４番目を１５番（PICの4番ピン） ５番目を１６番（PICの5番ピン） 接続用のコネクタを作っておくと便利⇒ ・書き込むソフト BT_DROID（あきのりさん版から少しだけ変更） https://github.com/magoroku15/BT_DROID ・MPLABXのインストール、書き込み方法は勉強会資料参照 http://www.slideshare.net/magoroku15/poormans-adk-11350123 2012/5/29 12
- 13. ここまでのまとめ ・USBコネクタ取付 ・電源周り配線 ・PICの配置とPicKit3接続 ・プログラム書込み (MPLABX) 次回はUSBまわりの結線、シリアル出力のデバッグなど。 シリアル出力にはUSBシリアルコンバータ(FTDI 3.3V TTLレベル)が必要。 RL232FT http://akizukidenshi.com/catalog/g/gK-01977/ 2012/5/29 13

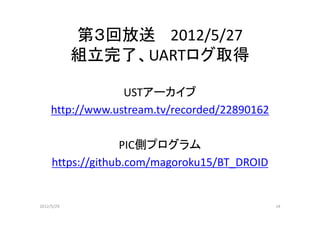

- 14. 第３回放送 2012/5/27 組立完了、UARTログ取得 USTアーカイブ http://www.ustream.tv/recorded/22890162 PIC側プログラム https://github.com/magoroku15/BT_DROID 2012/5/29 14

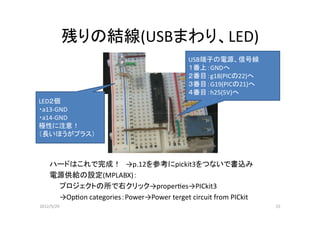

- 15. 残りの結線(USBまわり、LED) USB端子の電源、信号線 １番上：GNDへ ２番目：g18(PICの22)へ ３番目：G19(PICの21)へ ４番目：h25(5V)へ LED２個 ・a13-GND a13-GND ・a14-GND 極性に注意！ （長いほうがプラス） ハードはこれで完成！ →p.12を参考にpickit3をつないで書込み 電源供給の設定(MPLABX)： プロジェクトの所で右クリック→properes→PICkit3 →Opon categories：Power→Power terget circuit from PICkit 2012/5/29 15

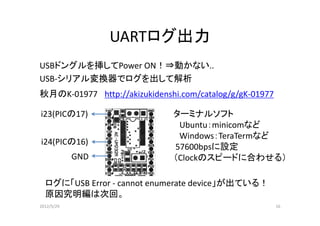

- 16. UARTログ出力 USBドングルを挿してPower ON！⇒動かない.. USB-シリアル変換器でログを出して解析 秋月のK-01977 http://akizukidenshi.com/catalog/g/gK-01977 i23(PICの17) ターミナルソフト Ubuntu：minicomなど Windows：TeraTermなど i24(PICの16) 57600bpsに設定 GND （Clockのスピードに合わせる） ログに「USB Error - cannot enumerate device」が出ている！ 原因究明編は次回。 2012/5/29 16

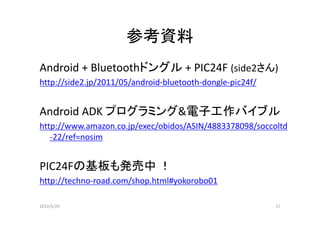

- 17. 参考資料 Android + Bluetoothドングル+ PIC24F (side2さん) http://side2.jp/2011/05/android-bluetooth-dongle-pic24f/ Android ADK プログラミング電子工作バイブル http://www.amazon.co.jp/exec/obidos/ASIN/4883378098/soccoltd -22/ref=nosim PIC24Fの基板も発売中 ！ http://techno-road.com/shop.html#yokorobo01 2012/5/29 17
