Analisa Mesh
- 1. Analisa Mesh Oleh : PamorGunoto, MT TEKNIK ELEKTRO UNIVERSITAS RIAU KEPULAUAN BATAM
- 2. Analisa Mesh • Arusloop adalah arus yang dimisalkan mengalir dalam suatu loop (lintasan tertutup) • Arus loop sebenarnya tidak dapat diukur (arus permisalan) • Analisis loop ini berprinsip pada Hukum Kirchoff KVL • Jumlah tegangan di satu lintasan tertutup sama dengan nol atau arus merupakan parameter yang tidak diketahui nilai tegangannya • Analisis loop dapat diterapkan pada rangkaian sumber DC maupun sumber AC
- 3. Analisa Mesh • Analisamesh ini mudah diterapkan apabila rangkaian loopnya tidak tumpang tindih dan harus berdampingan Rangkaian loop yang tumpang tindih Dirangkai kembali Rangkaian loop yang berdampingan
- 4. Prosedure Analisa Mesh •Buatlah pada setiap loop arus asumsi yang melingkari loop • Pengambilan arus loop terserah kita yang terpenting masih dalam satu lintasan tertutup • Arah arus dapat searah satu sama lain ataupun berlawanan baik searah jarum jam maupun berlawanan dengan arah jarum jam. • Biasanya jumlah arus loop menunjukkan jumlah persamaan arus yang terjadi. • Metoda ini mudah jika sumber pencatunya adalah sumber tegangan.

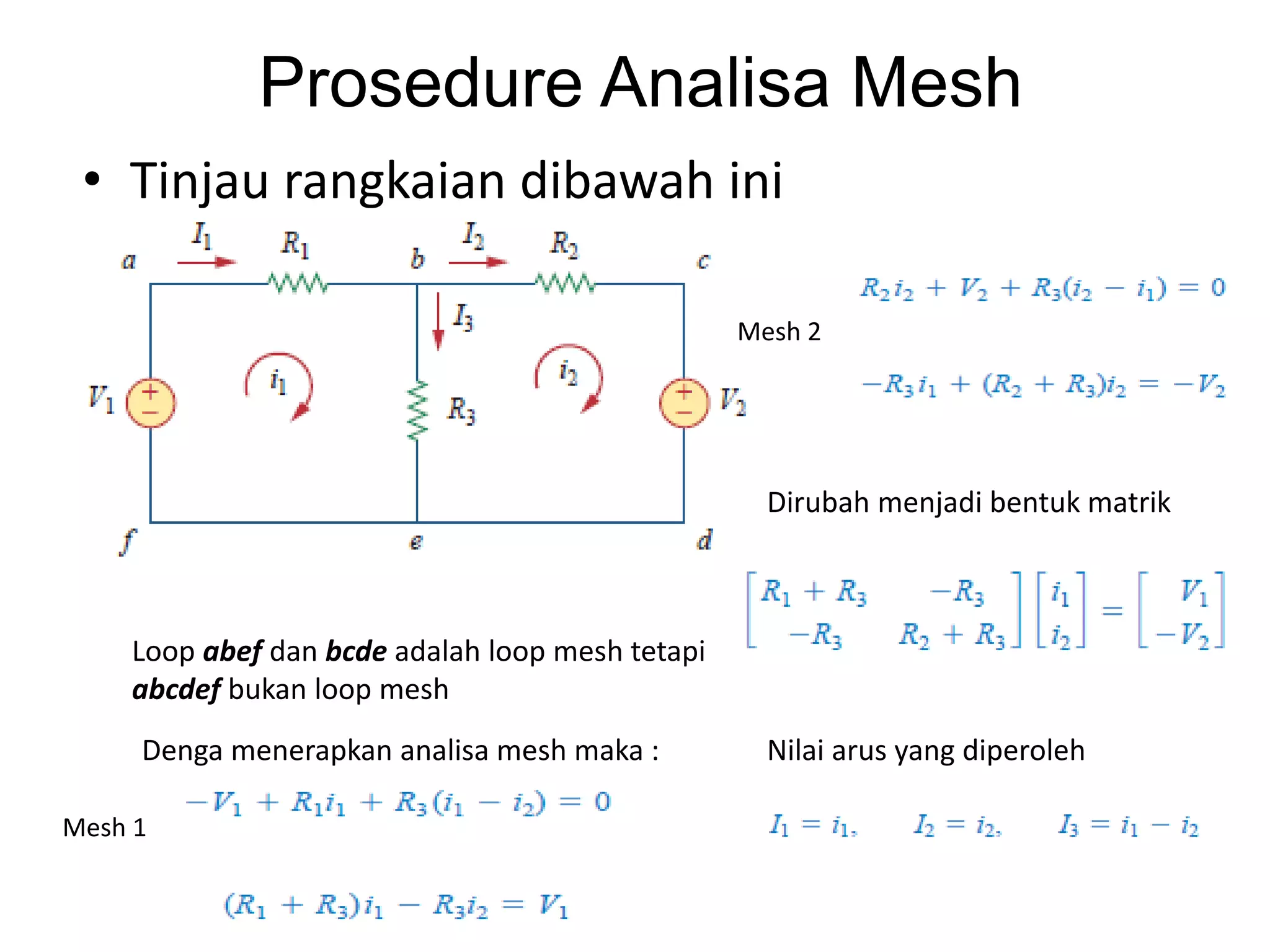

- 5. • Tinjau rangkaiandibawah ini Prosedure Analisa Mesh Loop abef dan bcde adalah loop mesh tetapi abcdef bukan loop mesh Denga menerapkan analisa mesh maka : Mesh 1 Mesh 2 Dirubah menjadi bentuk matrik Nilai arus yang diperoleh
- 6. Contoh Soal • Tentukannilai arus i1, i2 dan i3 dari rangkaian dibawah ini menggunakan analisa mesh
- 7. Jawab • Dengan menggunakanKVL maka : Mesh 1 : Mesh 2 :
- 8. • Menggunakan MetodeSubstitusi : Jawab • Menggunakan Aturan Cramer :
- 9. Contoh Soal • Tentukanarus i1 dan i2 yang mengalir pada rangkaian dibawah ini

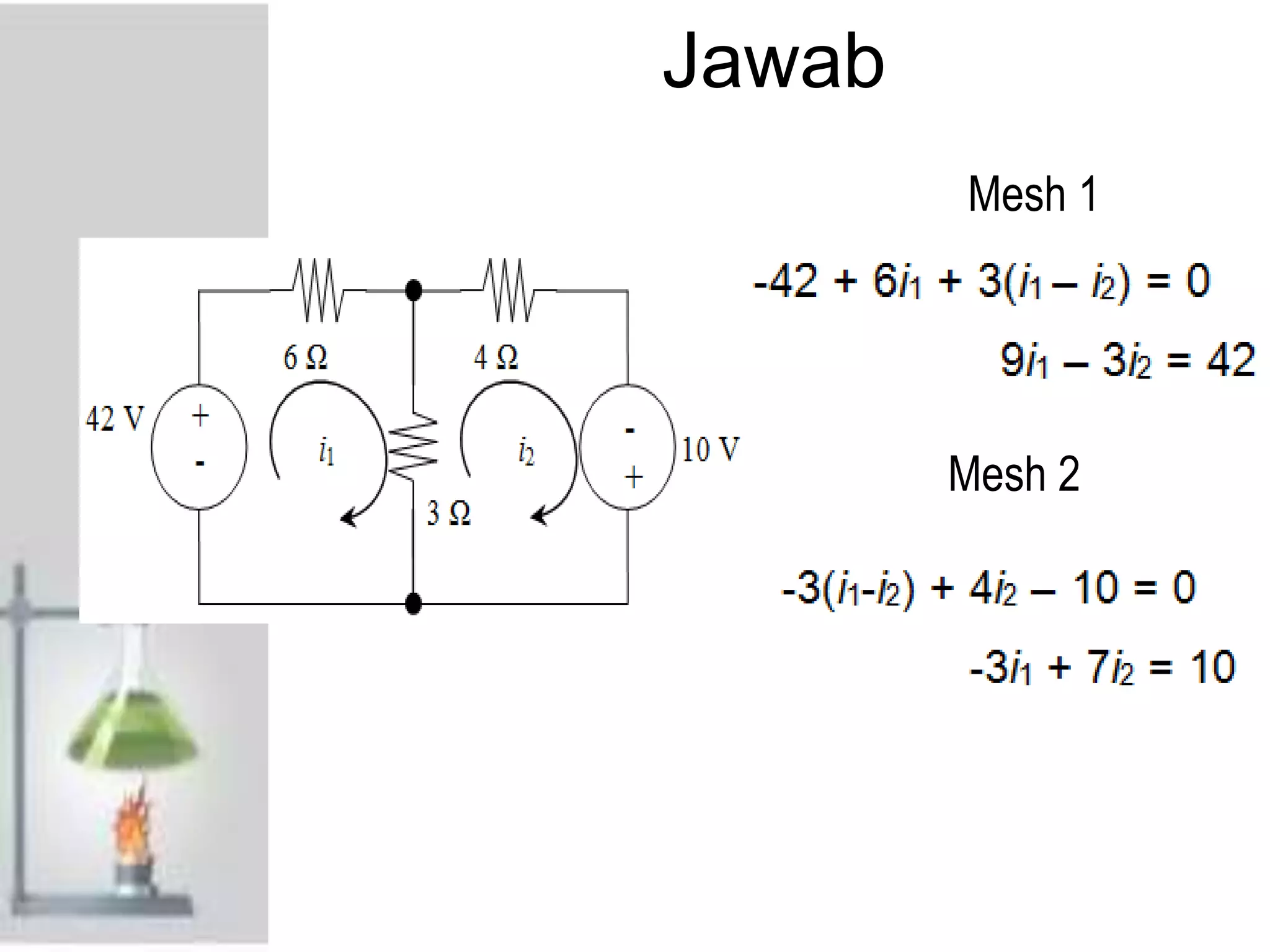

- 10.
- 11. Soal • Tentukan nilaii1 dan i2 rangkaian dibawah ini menggunakan analisa mesh
- 12. Contoh Soal • Tentukannilai Io rangkaian dibawah ini menggunakan analisa mesh
- 13. Jawab • Dengan menerapkanmesh pada ketiga loop rangkaian diperoleh Mesh 1 : Mesh 2 : Mesh 3 :
- 14.
- 15. • Analisa meshdapat juga digunakan pada rangkaian dibawah ini Mesh 1 Mesh 2 Mesh 3
- 17. • Dengan analisamesh tentukan nilai Io dari rangkaian dibawah ini : Soal
- 18.
