![l FPGAによる高速化の研究が注目されている
FPGAベースのソーティングシステム(1/2)
3
データベース[1] 画像処理[2] データ圧縮[3]
[1] Rene Mueller et al, Sorting Networks on FPGAs, The VLDB Journal 2012
[2] Ratnayake, K et al,
An FPGA Architecture of Stable-Sorting on a Large Data Volume : Application to Video Signals,
CISS 2007
[3] Martinez, J et al,
An FPGA-based parallel sorting architecture for the Burrows Wheeler transform
ReConFig 2005](https://image.slidesharecdn.com/20150417kobayashi-150418015531-conversion-gate02/85/FPGA-4-320.jpg)

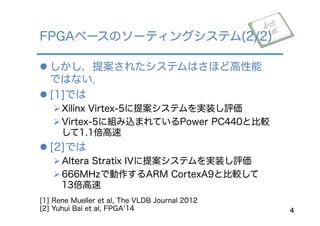

![l しかし，提案されたシステムはさほど高性能
ではない．
l [1]では
Ø Xilinx Virtex-5に提案システムを実装し評価
Ø Virtex-5に組み込まれているPower PC440と比較
して1.1倍高速
l [2]では
Ø Altera Stratix IVに提案システムを実装し評価
Ø 666MHzで動作するARM CortexA9と比較して
13倍高速
FPGAベースのソーティングシステム(2/2)
4
[1] Rene Mueller et al, The VLDB Journal 2012
[2] Yuhui Bai et al, FPGA 14](https://image.slidesharecdn.com/20150417kobayashi-150418015531-conversion-gate02/85/FPGA-5-320.jpg)
![l Xorshiftの場合で比較
8-wayでの性能向上率
﹣ 3.05倍(マージソート比), 2.42倍(クイックソート比)
Ø 16-wayでの性能向上率
﹣ 4.07倍(マージソート比), 3.24倍(クイックソート比)
ソーティングの実行時間の比較
36
0
10
20
30
40
50
60
merge sort quick sort 8-way 16-way
SortingProcessTime[sec]
xorshift
sorted
reverse
ü 動作周波数
ロジック -> 200MHz
DRAM -> 800MHz](https://image.slidesharecdn.com/20150417kobayashi-150418015531-conversion-gate02/85/FPGA-37-320.jpg)

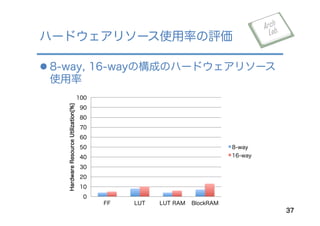

![l 8-way, 16-wayの構成のハードウェアリソース
使用率
ハードウェアリソース使用率の評価
37
0
10
20
30
40
50
60
70
80
90
100
FF LUT LUT RAM BlockRAM
HardwareResourceUtilization[%]
8-way
16-way](https://image.slidesharecdn.com/20150417kobayashi-150418015531-conversion-gate02/85/FPGA-38-320.jpg)
![0
10
20
30
40
50
60
merge sort quick sort 8-way/8-parallel
SortingProcessTime[sec]
xorshift
sorted
reverse

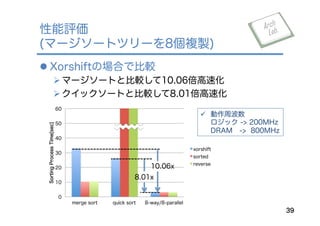

l Xorshiftの場合で比較
Ø マージソートと比較して10.06倍高速化
Ø クイックソートと比較して8.01倍高速化
性能評価
(マージソートツリーを8個複製)
39
ü 動作周波数
ロジック -> 200MHz
DRAM -> 800MHz
10.06x
8.01x](https://image.slidesharecdn.com/20150417kobayashi-150418015531-conversion-gate02/85/FPGA-40-320.jpg)

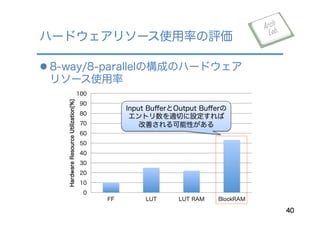

![l 8-way/8-parallelの構成のハードウェア
リソース使用率
ハードウェアリソース使用率の評価
40
0
10
20
30
40
50
60
70
80
90
100
FF LUT LUT RAM BlockRAM
HardwareResourceUtilization[%]
Input BufferとOutput Bufferの
エントリ数を適切に設定すれば
改善される可能性がある](https://image.slidesharecdn.com/20150417kobayashi-150418015531-conversion-gate02/85/FPGA-41-320.jpg)

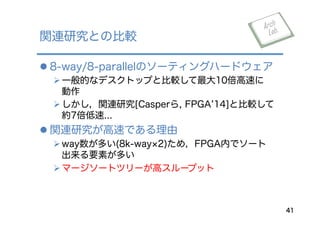

![l 8-way/8-parallelのソーティングハードウェア
Ø 一般的なデスクトップと比較して最大10倍高速に
動作
Ø しかし，関連研究[Casperら, FPGA 14]と比較して
約7倍低速...
l 関連研究が高速である理由
Ø way数が多い(8k-way 2)ため，FPGA内でソート
出来る要素が多い
Ø マージソートツリーが高スループット
関連研究との比較
41](https://image.slidesharecdn.com/20150417kobayashi-150418015531-conversion-gate02/85/FPGA-42-320.jpg)

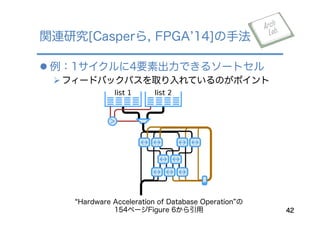

![l 例：1サイクルに4要素出力できるソートセル
Ø フィードバックパスを取り入れているのがポイント
関連研究[Casperら, FPGA 14]の手法
42
Hardware Acceleration of Database Operation の
154ページFigure 6から引用](https://image.slidesharecdn.com/20150417kobayashi-150418015531-conversion-gate02/85/FPGA-43-320.jpg)

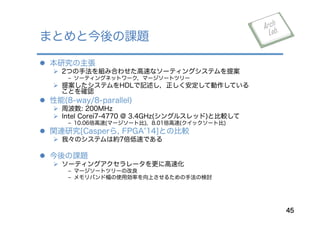

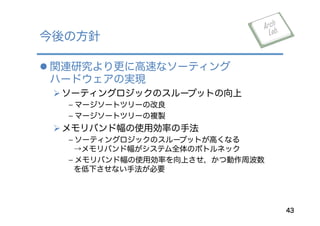

![l 本研究の主張
Ø 2つの手法を組み合わせた高速なソーティングシステムを提案
﹣ ソーティングネットワーク，マージソートツリー
Ø 提案したシステムをHDLで記述し，正しく安定して動作している
ことを確認
l 性能(8-way/8-parallel)
Ø 周波数: 200MHz
Ø Intel Corei7-4770 @ 3.4GHz(シングルスレッド)と比較して
﹣ 10.06倍高速(マージソート比)，8.01倍高速(クイックソート比)
l 関連研究[Casperら, FPGA 14]との比較
Ø 我々のシステムは約7倍低速である
l 今後の課題
Ø ソーティングアクセラレータを更に高速化
﹣ マージソートツリーの改良
﹣ メモリバンド幅の使用効率を向上させるための手法の検討
まとめと今後の課題
45](https://image.slidesharecdn.com/20150417kobayashi-150418015531-conversion-gate02/85/FPGA-46-320.jpg)
Uploaded byRyohei Kobayashi
FPGAベースのソーティングアクセラレータの設計と実装
FPGAベースのソーティングアクセラレータの設計と実装, 電子情報通信学会研究報告CPSY2015, 於 明治大学中野キャンパス(2015年4月17日発表)
![[DL輪読会]DropBlock: A regularization method for convolutional networks](https://cdn.slidesharecdn.com/ss_thumbnails/dlyokota20190222-190222002832-thumbnail.jpg?width=640&height=640&fit=bounds)
![[DL輪読会]Reward Augmented Maximum Likelihood for Neural Structured Prediction](https://cdn.slidesharecdn.com/ss_thumbnails/dlhacks0804-170803075139-thumbnail.jpg?width=640&height=640&fit=bounds)
![[DL Hacks]FPGA入門](https://cdn.slidesharecdn.com/ss_thumbnails/dlhacksfpgabeginner-180627050145-thumbnail.jpg?width=640&height=640&fit=bounds)
FPGAベースのソーティングアクセラレータの設計と実装
- 1. FPGAベースのソーティング アクセラレータの設計と実装 小林 諒平† 吉瀬謙二† †東京工業大学 大学院情報理工学研究科 2015年04月17日 10:50-11:15 コンピュータシステム研究会@明治大学中野キャンパス ディペンダブルコンピューティングシステムおよび一般 講演時間20分 + 質疑5分
- 2.
- 3.
- 4. l FPGAによる高速化の研究が注目されている FPGAベースのソーティングシステム(1/2) 3 データベース[1] 画像処理[2] データ圧縮[3] [1]Rene Mueller et al, Sorting Networks on FPGAs, The VLDB Journal 2012 [2] Ratnayake, K et al, An FPGA Architecture of Stable-Sorting on a Large Data Volume : Application to Video Signals, CISS 2007 [3] Martinez, J et al, An FPGA-based parallel sorting architecture for the Burrows Wheeler transform ReConFig 2005
- 5. l しかし，提案されたシステムはさほど高性能 ではない． l [1]では Ø Xilinx Virtex-5に提案システムを実装し評価 Ø Virtex-5に組み込まれているPower PC440と比較 して1.1倍高速 l [2]では Ø AlteraStratix IVに提案システムを実装し評価 Ø 666MHzで動作するARM CortexA9と比較して 13倍高速 FPGAベースのソーティングシステム(2/2) 4 [1] Rene Mueller et al, The VLDB Journal 2012 [2] Yuhui Bai et al, FPGA 14

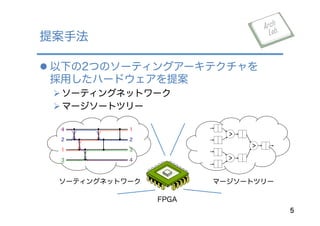

- 6.
- 7.

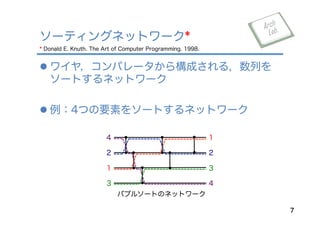

- 8. l ワイヤ，コンパレータから構成される，数列を ソートするネットワーク l 例：4つの要素をソートするネットワーク ソーティングネットワーク* 7 1 4 3 2 4 3 2 1 バブルソートのネットワーク * Donald E.Knuth. The Art of Computer Programming. 1998.

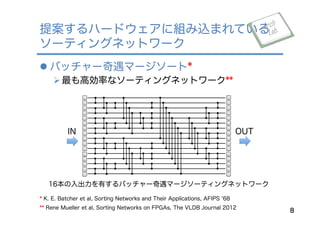

- 9. l バッチャー奇遇マージソート* Ø 最も高効率なソーティングネットワーク** 提案するハードウェアに組み込まれている ソーティングネットワーク 8 IN OUT 16本の入出力を有するバッチャー奇遇マージソーティングネットワーク * K.E. Batcher et al, Sorting Networks and Their Applications, AFIPS '68 ** Rene Mueller et al, Sorting Networks on FPGAs, The VLDB Journal 2012

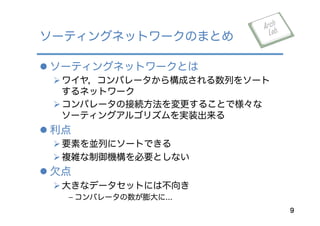

- 10.
- 11.

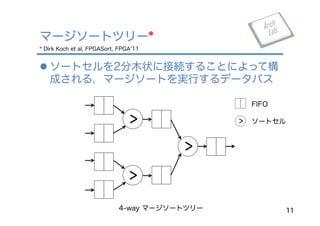

- 12. l ソートセルを2分木状に接続することによって構 成される，マージソートを実行するデータパス マージソートツリー* 11 > > > FIFO ソートセル> 4-way マージソートツリー * DirkKoch et al, FPGASort, FPGA 11
- 13. l マージソートツリーでソートが実行される様子 マージソートツリーでのソート 12 > > > > > > > > > 89 35 13 22 1 3 3 22 1 2 1 89 5 3 7 5 1 2 3 2 5 22 3 7 98 x x:Invalid Value Cycle N Cycle N+1 Cycle N+2
- 14.

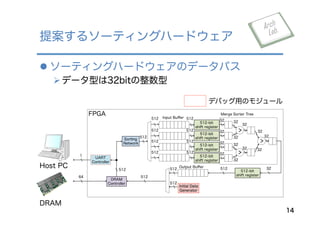

- 15. l ソーティングハードウェアのデータパス Ø データ型は32bitの整数型 提案するソーティングハードウェア 14 DRAM Host PC > > > 32 32 32 32 3232 32 32 32 512-bit shift register 32 512-bit shiftregister 32 512-bit shift register 32 512-bit shift register 32 512 512 512 512 Input Buffer Merge Sorter Tree 512-bit shift register Initial Data Generator Sorting Network 512 512 512 512 DRAM Controller UART Controller Output Buffer 32512512 512 512 512 512 1 64 FPGA デバッグ用のモジュール
- 16.

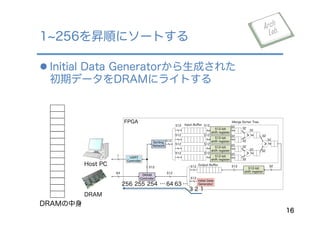

- 17. l Initial Data Generatorから生成された 初期データをDRAMにライトする 1256を昇順にソートする 16 256 255 254 … 64 63 … 3 2 1 DRAM Host PC > > > 32 32 32 32 3232 32 32 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512 512 512 512 Input Buffer Merge Sorter Tree 512-bit shift register Initial Data Generator Sorting Network 512 512 512 512 DRAM Controller UART Controller Output Buffer 32512512 512 512 512 512 1 64 FPGA DRAMの中身

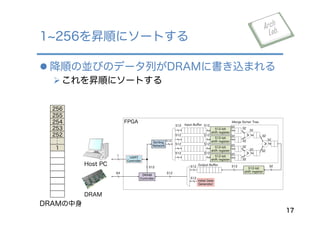

- 18. l 降順の並びのデータ列がDRAMに書き込まれる Ø これを昇順にソートする 1 256を昇順にソートする 17 DRAM Host PC > > > 32 32 32 32 3232 32 32 32 512-bit shiftregister 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512 512 512 512 Input Buffer Merge Sorter Tree 512-bit shift register Initial Data Generator Sorting Network 512 512 512 512 DRAM Controller UART Controller Output Buffer 32512512 512 512 512 512 1 64 FPGA DRAMの中身 256 255 254 253 252 １

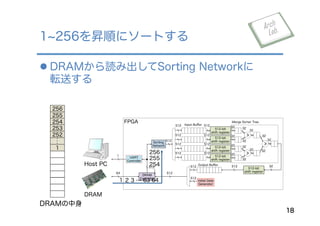

- 19. l DRAMから読み出してSorting Networkに 転送する 1 256を昇順にソートする 18 DRAM HostPC > > > 32 32 32 32 3232 32 32 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512 512 512 512 Input Buffer Merge Sorter Tree 512-bit shift register Initial Data Generator Sorting Network 512 512 512 512 DRAM Controller UART Controller Output Buffer 32512512 512 512 512 512 1 64 FPGA DRAMの中身 256 255 254 … 6463…321 256 255 254 253 252 １

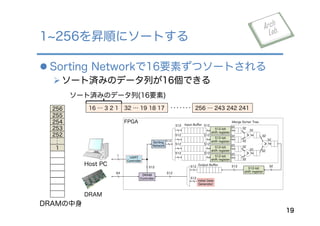

- 20. l Sorting Networkで16要素ずつソートされる Ø ソート済みのデータ列が16個できる 1 256を昇順にソートする 19 DRAM HostPC > > > 32 32 32 32 3232 32 32 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512 512 512 512 Input Buffer Merge Sorter Tree 512-bit shift register Initial Data Generator Sorting Network 512 512 512 512 DRAM Controller UART Controller Output Buffer 32512512 512 512 512 512 1 64 FPGA DRAMの中身 16 … 3 2 1 32 … 19 18 17 256 … 243 242 241 ソート済みのデータ列(16要素) 256 255 254 253 252 １
- 21. l Input Bufferに格納された後，Merge Sorter Treeに送られる 1256を昇順にソートする 20 DRAM Host PC > > > 32 32 32 32 3232 32 32 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512 512 512 512 Input Buffer Merge Sorter Tree 512-bit shift register Initial Data Generator Sorting Network 512 512 512 512 DRAM Controller UART Controller Output Buffer 32512512 512 512 512 512 1 64 FPGA DRAMの中身 241242243256… 225226240… 224… 208… 227 210211 194195 209 193 256 255 254 253 252 １
- 22. l Merge Sorter Treeの根からソートされた データ列が出力される 1256を昇順にソートする 21 DRAM Host PC > > > 32 32 32 32 3232 32 32 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512 512 512 512 Input Buffer Merge Sorter Tree 512-bit shift register Initial Data Generator Sorting Network 512 512 512 512 DRAM Controller UART Controller Output Buffer 32512512 512 512 512 512 1 64 FPGA DRAMの中身 241242243256… 226227240… 224… 208… 228 210211 209 193 194 195 … 196 201 202 225 203 256 255 254 253 252 １

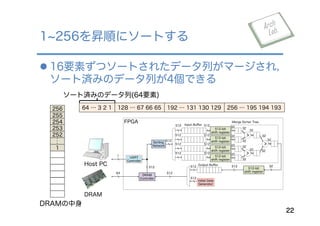

- 23. l 16要素ずつソートされたデータ列がマージされ， ソート済みのデータ列が4個できる 1 256を昇順にソートする 22 DRAM Host PC > > > 32 32 32 32 3232 32 32 32 512-bit shiftregister 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512 512 512 512 Input Buffer Merge Sorter Tree 512-bit shift register Initial Data Generator Sorting Network 512 512 512 512 DRAM Controller UART Controller Output Buffer 32512512 512 512 512 512 1 64 FPGA DRAMの中身 64 … 3 2 1 128 … 67 66 65 256 … 195 194 193 ソート済みのデータ列(64要素) 192 … 131 130 129256 255 254 253 252 １

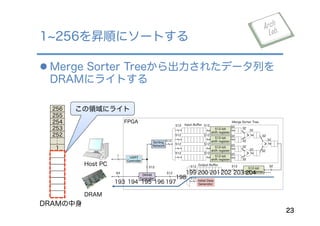

- 24. l Merge Sorter Treeから出力されたデータ列を DRAMにライトする 1256を昇順にソートする 23 DRAM Host PC > > > 32 32 32 32 3232 32 32 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512 512 512 512 Input Buffer Merge Sorter Tree 512-bit shift register Initial Data Generator Sorting Network 512 512 512 512 DRAM Controller UART Controller Output Buffer 32512512 512 512 512 512 1 64 FPGA DRAMの中身 193 194 195 196 197 198 199 200 201 202 203 204 …… この領域にライト256 255 254 253 252 １

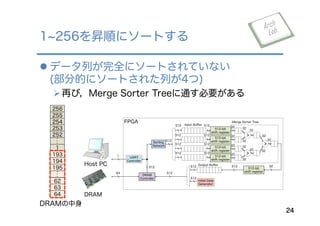

- 25. l データ列が完全にソートされていない (部分的にソートされた列が4つ) Ø 再び，Merge Sorter Treeに通す必要がある 1256を昇順にソートする 24 DRAM Host PC > > > 32 32 32 32 3232 32 32 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512 512 512 512 Input Buffer Merge Sorter Tree 512-bit shift register Initial Data Generator Sorting Network 512 512 512 512 DRAM Controller UART Controller Output Buffer 32512512 512 512 512 512 1 64 FPGA DRAMの中身 256 255 254 253 252 １ 193 194 195 62 63 64

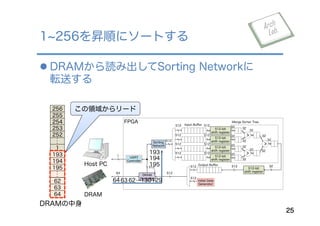

- 26. l DRAMから読み出してSorting Networkに 転送する 1 256を昇順にソートする 25 DRAM HostPC > > > 32 32 32 32 3232 32 32 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512 512 512 512 Input Buffer Merge Sorter Tree 512-bit shift register Initial Data Generator Sorting Network 512 512 512 512 DRAM Controller UART Controller Output Buffer 32512512 512 512 512 512 1 64 FPGA DRAMの中身 193 194 195 … 129130…626364 この領域からリード256 255 254 253 252 １ 193 194 195 62 63 64

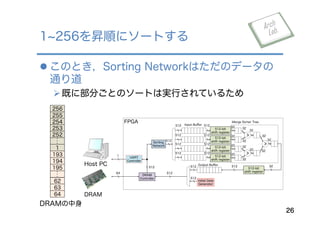

- 27. l このとき，Sorting Networkはただのデータの 通り道 Ø 既に部分ごとのソートは実行されているため 1 256を昇順にソートする 26 DRAM HostPC > > > 32 32 32 32 3232 32 32 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512 512 512 512 Input Buffer Merge Sorter Tree 512-bit shift register Initial Data Generator Sorting Network 512 512 512 512 DRAM Controller UART Controller Output Buffer 32512512 512 512 512 512 1 64 FPGA DRAMの中身 256 255 254 253 252 １ 193 194 195 62 63 64

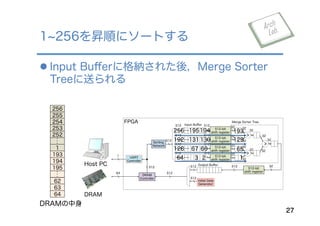

- 28. l Input Bufferに格納された後，Merge Sorter Treeに送られる 1256を昇順にソートする 27 DRAM Host PC > > > 32 32 32 32 3232 32 32 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512 512 512 512 Input Buffer Merge Sorter Tree 512-bit shift register Initial Data Generator Sorting Network 512 512 512 512 DRAM Controller UART Controller Output Buffer 32512512 512 512 512 512 1 64 FPGA DRAMの中身 256 255 254 253 252 １ 193 194 195 62 63 64 193194195256… 129130192… 128… 64… 131 6667 23 65 1

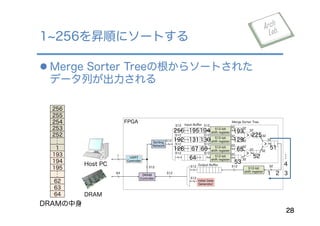

- 29. l Merge Sorter Treeの根からソートされた データ列が出力される 1256を昇順にソートする 28 DRAM Host PC > > > 32 32 32 32 3232 32 32 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512 512 512 512 Input Buffer Merge Sorter Tree 512-bit shift register Initial Data Generator Sorting Network 512 512 512 512 DRAM Controller UART Controller Output Buffer 32512512 512 512 512 512 1 64 FPGA DRAMの中身 256 255 254 253 252 １ 193 194 195 62 63 64 64… 1 2 3 … 4 51 52 225 53 193194195256… 129130192… 128… 131 6667 65

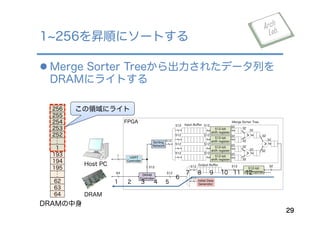

- 30. l Merge Sorter Treeから出力されたデータ列を DRAMにライトする 1256を昇順にソートする 29 DRAM Host PC > > > 32 32 32 32 3232 32 32 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512 512 512 512 Input Buffer Merge Sorter Tree 512-bit shift register Initial Data Generator Sorting Network 512 512 512 512 DRAM Controller UART Controller Output Buffer 32512512 512 512 512 512 1 64 FPGA DRAMの中身 1 2 3 4 5 6 7 8 9 10 11 12 …… この領域にライト256 255 254 253 252 １ 193 194 195 62 63 64

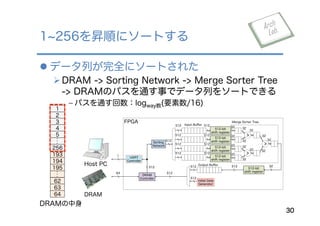

- 31. l データ列が完全にソートされた Ø DRAM -> SortingNetwork -> Merge Sorter Tree -> DRAMのパスを通す事でデータ列をソートできる ﹣ パスを通す回数：logway数(要素数/16) 1 256を昇順にソートする 30 DRAM Host PC > > > 32 32 32 32 3232 32 32 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512 512 512 512 Input Buffer Merge Sorter Tree 512-bit shift register Initial Data Generator Sorting Network 512 512 512 512 DRAM Controller UART Controller Output Buffer 32512512 512 512 512 512 1 64 FPGA DRAMの中身 1 2 3 4 5 256 193 194 195 62 63 64
- 32. l 完全にソートされたデータ列をHost PCに送信 Ø ソフトウェアとソート結果を比較してアクセラレータ が正しく動作しているかを検証 1 256を昇順にソートする 31 DRAM HostPC > > > 32 32 32 32 3232 32 32 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512 512 512 512 Input Buffer Merge Sorter Tree 512-bit shift register Initial Data Generator Sorting Network 512 512 512 512 DRAM Controller UART Controller Output Buffer 32512512 512 512 512 512 1 64 FPGA DRAMの中身 1 2 3 4 5 256 193 194 195 62 63 64 この領域からリード 1 2 3 4 56…
- 33. l 使用したプラットフォーム Ø Xilinx FPGA VC707評価キット ハードウェアの実装(1/2) 32 PowerIn UART Port JTAG Port DDR3 SO-DIMM DRAM (4GB*, 800MHz/1600Mbps) * 評価ボード付属のメモリは1GB 800MHz/1600MbpsのDDR3 SO-DIMMメモリ Virtex-7 VX485T FPGA

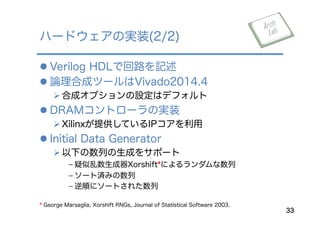

- 34. l Verilog HDLで回路を記述 l 論理合成ツールはVivado2014.4 Ø 合成オプションの設定はデフォルト l DRAMコントローラの実装 Ø Xilinxが提供しているIPコアを利用 l Initial DataGenerator Ø 以下の数列の生成をサポート ﹣ 疑似乱数生成器Xorshift*によるランダムな数列 ﹣ ソート済みの数列 ﹣ 逆順にソートされた数列 ハードウェアの実装(2/2) 33 * George Marsaglia, Xorshift RNGs, Journal of Statistical Software 2003.
- 35.

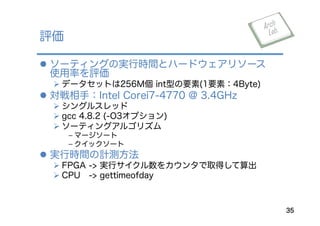

- 36. l ソーティングの実行時間とハードウェアリソース 使用率を評価 Ø データセットは256M個 int型の要素(1要素：4Byte) l 対戦相手：Intel Corei7-4770 @ 3.4GHz Ø シングルスレッド Ø gcc 4.8.2 (-O3オプション) Ø ソーティングアルゴリズム ﹣ マージソート ﹣ クイックソート l 実行時間の計測方法 Ø FPGA -> 実行サイクル数をカウンタで取得して算出 Ø CPU -> gettimeofday 評価 35

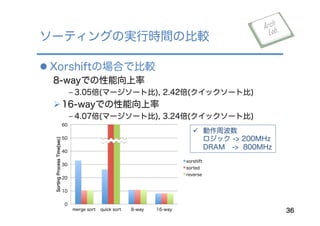

- 37. l Xorshiftの場合で比較 8-wayでの性能向上率 ﹣ 3.05倍(マージソート比), 2.42倍(クイックソート比) Ø 16-wayでの性能向上率 ﹣ 4.07倍(マージソート比), 3.24倍(クイックソート比) ソーティングの実行時間の比較 36 0 10 20 30 40 50 60 mergesort quick sort 8-way 16-way SortingProcessTime[sec] xorshift sorted reverse ü 動作周波数 ロジック -> 200MHz DRAM -> 800MHz
- 38. l 8-way, 16-wayの構成のハードウェアリソース 使用率 ハードウェアリソース使用率の評価 37 0 10 20 30 40 50 60 70 80 90 100 FF LUTLUT RAM BlockRAM HardwareResourceUtilization[%] 8-way 16-way

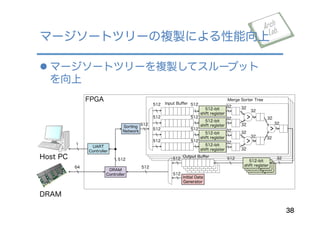

- 39. l マージソートツリーを複製してスループット を向上 マージソートツリーの複製による性能向上 38 DRAM Host PC 512-bit shift register 512-bit shiftregister 512-bit shift register > > > 32 32 32 32 3232 32 32 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512-bit shift register 32 512 512 512 512 Input Buffer Merge Sorter Tree 512-bit shift register Initial Data Generator Sorting Network 512 512 512 512 DRAM Controller UART Controller Output Buffer 32512512 512 512 512 512 1 64 FPGA
