![Polyphony の行く末
（有）シンビー
鈴木[量]
2018/3/3](https://image.slidesharecdn.com/polyphonyeoa-180315014909/75/Polyphony-2018-3-3-1-2048.jpg)
![Python の関数を Verilog にする
from polyphony import testbench
def fib(n):
if n <= 0: return 0
if n == 1: return 1
r0 = 0
r1 = 1
for i in range(n-1):
prev_r1 = r1
r1 = r0 + r1
r0 = prev_r1
return r1
@testbench
def test():
expect = [0,1,1,2,3,5,8,13,21,34,55,89,144,233,377,610]
for i in range(len(expect)):
result = fib(i)
assert expect[i] == result
print(i, "=>", result)
test()
フィボナッチ数列
module fib
(
input wire clk,
input wire rst,
input wire fib_ready,
input wire fib_accept,
output reg fib_valid,
input wire signed [31:0] fib_in_n,
output reg signed [31:0] fib_out_0
);
中略
//signals:
wire cond565;
wire cond566;
中略
always @(posedge clk) begin
if (rst) begin
fib_out_0 <= 0;
i2 <= 0;
n <= 0;
r02 <= 0;
r12 <= 0;
fib_state <= fib_b1_INIT;
end else begin //if (rst)
中略
endcase
end
end
endmodule
17
Python の関数
テスト
Verilog HDL](https://image.slidesharecdn.com/polyphonyeoa-180315014909/75/Polyphony-2018-3-3-17-2048.jpg)
![どの辺が MyHDL 記述と違うか？
Polyphony (Python) MyHDL
def a_b():
a = 3
b = 4
c = a + b
print(c)
出力結果は 7
def a_b(clock, start, done, reset):
a = Signal(intbv(0)[7:])
b = Signal(intbv(0)[7:])
c = Signal(intbv(0)[7:])
@always_seq(clock.posedge, reset=reset)
def logic():
if reset:
a.next = 3
b.next = 4
else:
while True:
if start:
c.next = a + b
done.next = True
return logic
出力結果は7?
19
nextという
特別な
キーワード](https://image.slidesharecdn.com/polyphonyeoa-180315014909/75/Polyphony-2018-3-3-19-2048.jpg)
![コード例
from imx219_init_data import
INIT_DATA_MODE1, INIT_DATA_MODE7
def init_code(self):
init_data = INIT_DATA_MODE7
for i in range(0, len(init_data), 2):
addr:bit16 = init_data[i + 0]
data:bit8 = init_data[i + 1]
self.write_reg(addr, data)
self.print_hex(addr, data)
INIT_DATA_MODE7 = [
0x0100, 0x00,
0x30eb, 0x05,
0x30eb, 0x0c,
0x300a, 0xff,
0x300b, 0xff,
0x30eb, 0x05,
….
後略
35](https://image.slidesharecdn.com/polyphonyeoa-180315014909/75/Polyphony-2018-3-3-35-2048.jpg)
![pipeline のサポート
42
def pipelined_unroll01(xs, ys):
s = 0
for i in pipelined(unroll(range(8), 2)):
x = xs[i] + 1
if x < 0:
s = s + x
else:
s = s - x
ys[i] = x
#print(x)
return s
unroll
pipelined](https://image.slidesharecdn.com/polyphonyeoa-180315014909/75/Polyphony-2018-3-3-42-2048.jpg)
![[DL輪読会]V-MPO: On-Policy Maximum a Posteriori Policy Optimization for Discrete...](https://cdn.slidesharecdn.com/ss_thumbnails/20200904furuta-200904014839-thumbnail.jpg?width=640&height=640&fit=bounds)
![[Track2-2] 最新のNVIDIA AmpereアーキテクチャによるNVIDIA A100 TensorコアGPUの特長とその性能を引き出す方法](https://cdn.slidesharecdn.com/ss_thumbnails/2020801nvidia-200807073343-thumbnail.jpg?width=640&height=640&fit=bounds)
![SSII2021 [TS2] 深層強化学習 〜 強化学習の基礎から応用まで 〜](https://cdn.slidesharecdn.com/ss_thumbnails/ts2-01-210607042910-thumbnail.jpg?width=640&height=640&fit=bounds)
Polyphony の行く末(2018/3/3)
- 1.
- 2. 自己紹介 著者です 最初に購入したコンピュータはHP-41C（関数電卓）。生涯一プログラマを目指す。 扱ってきたCPUは Z80, 6502,6809, 680XX, 80x86, V30, i860, Sparc, MIPS, PicoJava, M16C, M32C, H8, ARM, PowerPC, SH4, NiosII, MicroBlaze, V850 など多数。 扱ってきた言語は BASIC, Common Lisp, FORTH, Pascal, FORTRAN, C, C++, Smalltalk, Objective-C, HyperTalk, Perl, Java, JavaScript, SQL, Scheme, VHDL, Verilog, C#, Lua, Ocaml, Tcl, Python など多数。手がけたプロジェクトも Unix移植、RTOS移植、スパコ ンのネットワーク設計、Windows ドライバ開発、 FPGA を含むハードウェア、ボード 設計、GPGPUによる画像処理、コンパイラ、ウェブ系、IoTと広範囲に及ぶ。CQ 出版 での記事の執筆は 2000 年からと足掛け 19 年となった。RTOS 開発現場の経験を 活かし近年ではコンサルタント業もこなす。 2

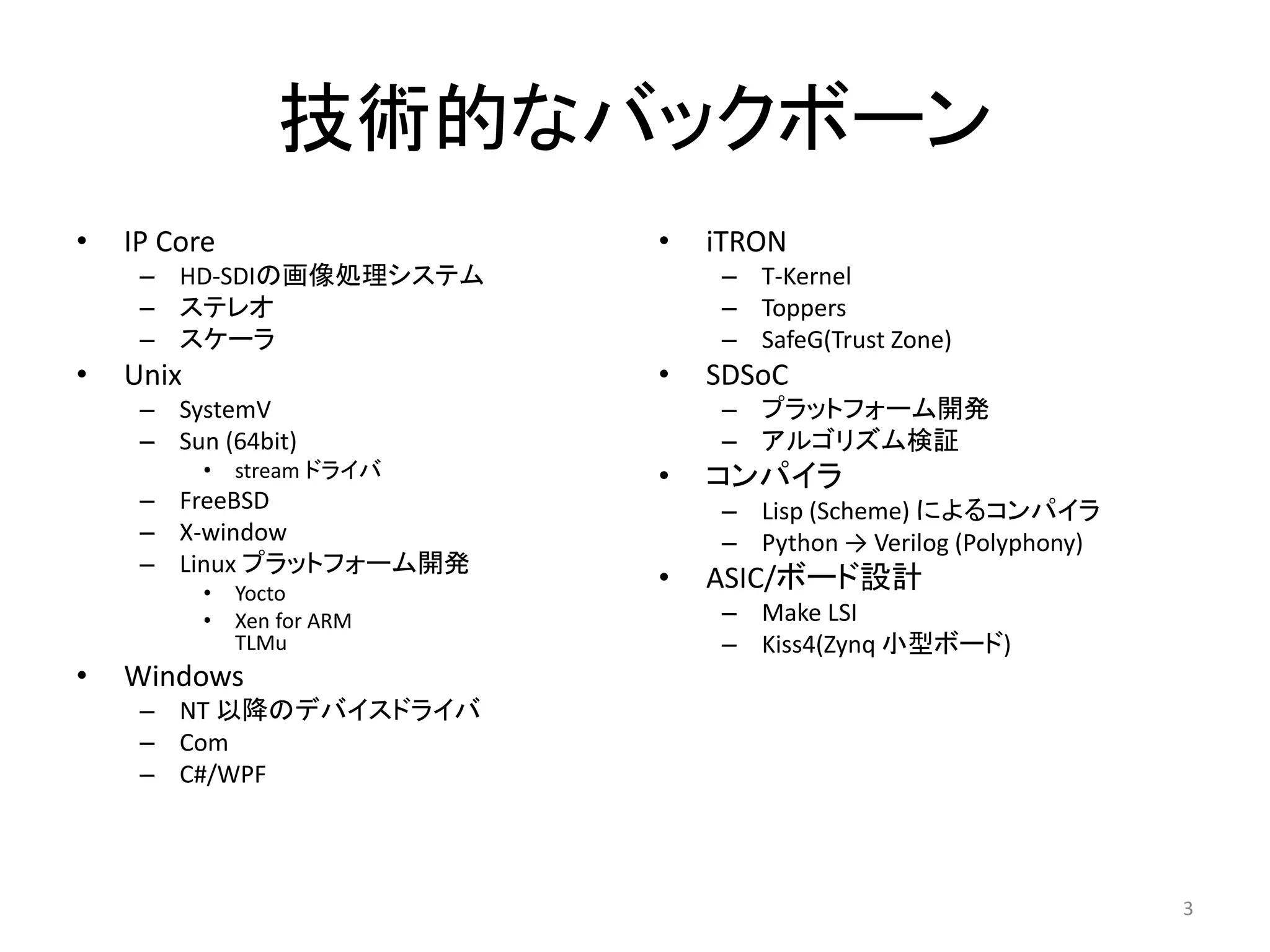

- 3. 技術的なバックボーン • IP Core –HD-SDIの画像処理システム – ステレオ – スケーラ • Unix – SystemV – Sun (64bit) • stream ドライバ – FreeBSD – X-window – Linux プラットフォーム開発 • Yocto • Xen for ARM TLMu • Windows – NT 以降のデバイスドライバ – Com – C#/WPF • iTRON – T-Kernel – Toppers – SafeG(Trust Zone) • SDSoC – プラットフォーム開発 – アルゴリズム検証 • コンパイラ – Lisp (Scheme) によるコンパイラ – Python → Verilog (Polyphony) • ASIC/ボード設計 – Make LSI – Kiss4(Zynq 小型ボード) 3
- 4. 関連記事 • インタフェース2018年1 月号 –第2章 Pythonからも使える 200ドルFPGA制御ボード入門 – 第3章 Arduino/Pmodでつなげば試せる – リアルタイムPython③...I/O制御あれこれ – 第4章 ソフト屋さんでも小規模FPGAの設計でも使えそう – PythonでFPGAを作る Python Lattice 4
- 5. アジェンダ • 高位合成ってなんでしょう？ • Polyphonyが提供するもの • 応用例 – SPI – UART – AXI Lite (Master) – I2C – アプリケーション • SHA256 • xmodem • Polyphony 新機能 • Polyphony の今後 5
- 6. 高位合成ってんなんでしょう？ What Is ThisThing Called HLS. 6

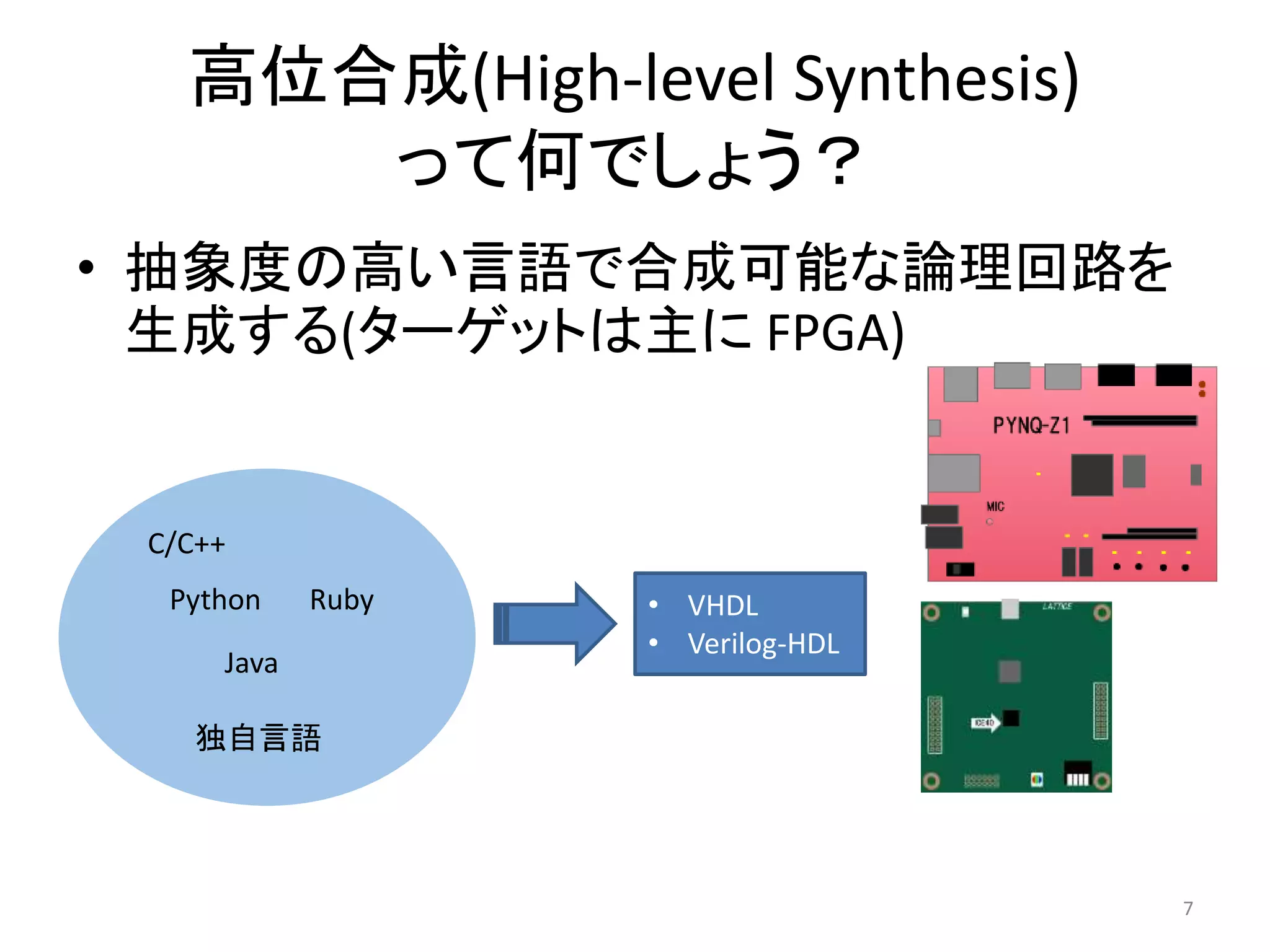

- 7. 高位合成(High-level Synthesis) って何でしょう？ • 抽象度の高い言語で合成可能な論理回路を 生成する(ターゲットは主にFPGA) C/C++ Python Java Ruby 独自言語 • VHDL • Verilog-HDL 7

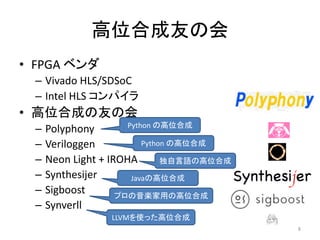

- 8. 高位合成友の会 • FPGA ベンダ –Vivado HLS/SDSoC – Intel HLS コンパイラ • 高位合成の友の会 – Polyphony – Veriloggen – Neon Light + IROHA – Synthesijer – Sigboost – Synverll Python の高位合成 Python の高位合成 独自言語の高位合成 Javaの高位合成 プロの音楽家用の高位合成 LLVMを使った高位合成 8
- 9.

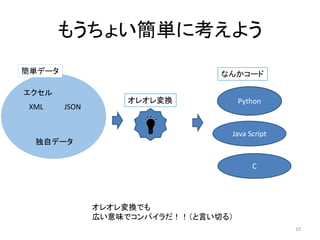

- 10. もうちょい簡単に考えよう エクセル XML JSON 独自データ 簡単データ オレオレ変換 Python なんかコード JavaScript C オレオレ変換でも 広い意味でコンパイラだ！！（と言い切る） 10

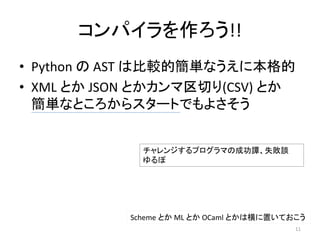

- 11. コンパイラを作ろう!! • Python のAST は比較的簡単なうえに本格的 • XML とか JSON とかカンマ区切り(CSV) とか 簡単なところからスタートでもよさそう Scheme とか ML とか OCaml とかは横に置いておこう チャレンジするプログラマの成功譚、失敗談 ゆるぼ 11

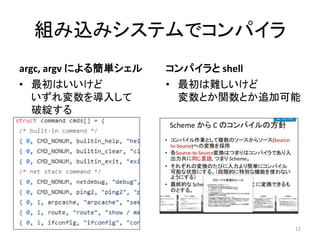

- 12. 組み込みシステムでコンパイラ argc, argv による簡単シェル •最初はいいけど いずれ変数を導入して 破綻する コンパイラと shell 12 • 最初は難しいけど 変数とか関数とか追加可能
- 13. Polyphony が提供するもの The Hitchhiker'sGuide to Polyphony. 13

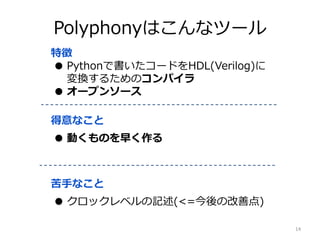

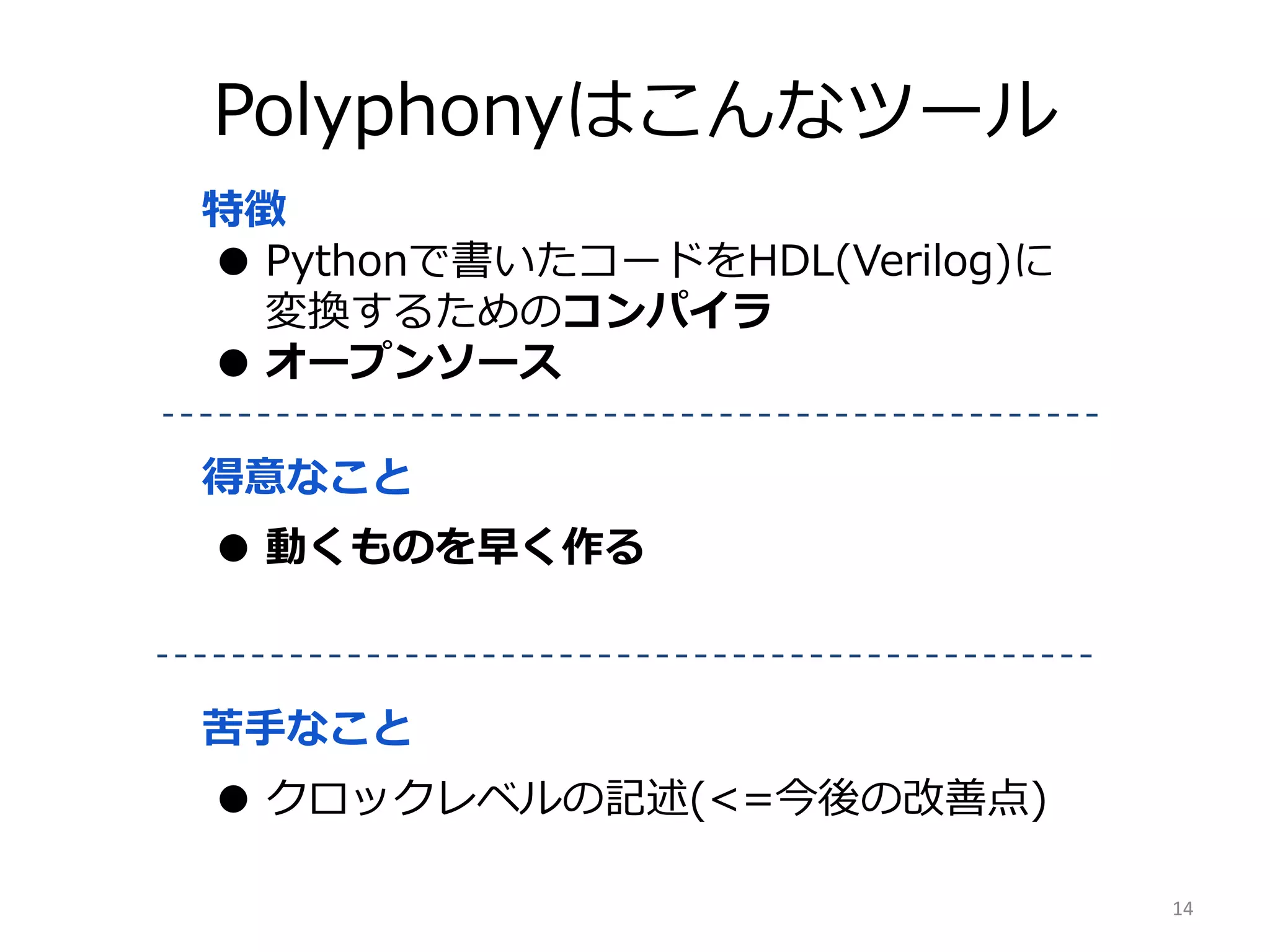

- 14. Polyphonyはこんなツール 特徴 ● Pythonで書いたコードをHDL(Verilog)に 変換するためのコンパイラ ● オープンソース 得意なこと ●動くものを早く作る 苦手なこと ● クロックレベルの記述(<=今後の改善点) 14
- 15.

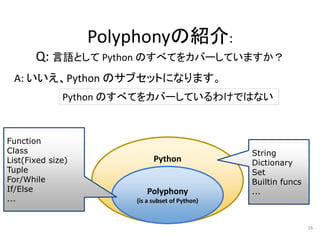

- 16. Polyphonyの紹介: Q: 言語として Pythonのすべてをカバーしていますか？ A: いいえ、Python のサブセットになります。 Python Polyphony (is a subset of Python) Function Class List(Fixed size) Tuple For/While If/Else ... String Dictionary Set Builtin funcs ... Python のすべてをカバーしているわけではない 16

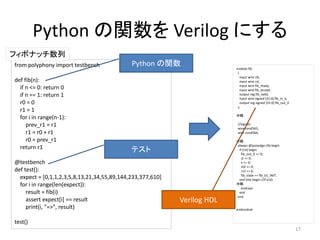

- 17. Python の関数を Verilogにする from polyphony import testbench def fib(n): if n <= 0: return 0 if n == 1: return 1 r0 = 0 r1 = 1 for i in range(n-1): prev_r1 = r1 r1 = r0 + r1 r0 = prev_r1 return r1 @testbench def test(): expect = [0,1,1,2,3,5,8,13,21,34,55,89,144,233,377,610] for i in range(len(expect)): result = fib(i) assert expect[i] == result print(i, "=>", result) test() フィボナッチ数列 module fib ( input wire clk, input wire rst, input wire fib_ready, input wire fib_accept, output reg fib_valid, input wire signed [31:0] fib_in_n, output reg signed [31:0] fib_out_0 ); 中略 //signals: wire cond565; wire cond566; 中略 always @(posedge clk) begin if (rst) begin fib_out_0 <= 0; i2 <= 0; n <= 0; r02 <= 0; r12 <= 0; fib_state <= fib_b1_INIT; end else begin //if (rst) 中略 endcase end end endmodule 17 Python の関数 テスト Verilog HDL

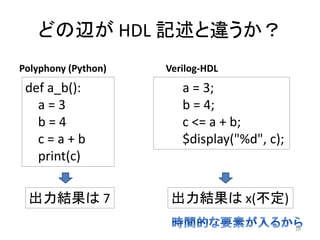

- 18. どの辺が HDL 記述と違うか？ Polyphony(Python) Verilog-HDL def a_b(): a = 3 b = 4 c = a + b print(c) 出力結果は 7 a = 3; b = 4; c <= a + b; $display("%d", c); 出力結果は x(不定) 18
- 19. どの辺が MyHDL 記述と違うか？ Polyphony(Python) MyHDL def a_b(): a = 3 b = 4 c = a + b print(c) 出力結果は 7 def a_b(clock, start, done, reset): a = Signal(intbv(0)[7:]) b = Signal(intbv(0)[7:]) c = Signal(intbv(0)[7:]) @always_seq(clock.posedge, reset=reset) def logic(): if reset: a.next = 3 b.next = 4 else: while True: if start: c.next = a + b done.next = True return logic 出力結果は7? 19 nextという 特別な キーワード

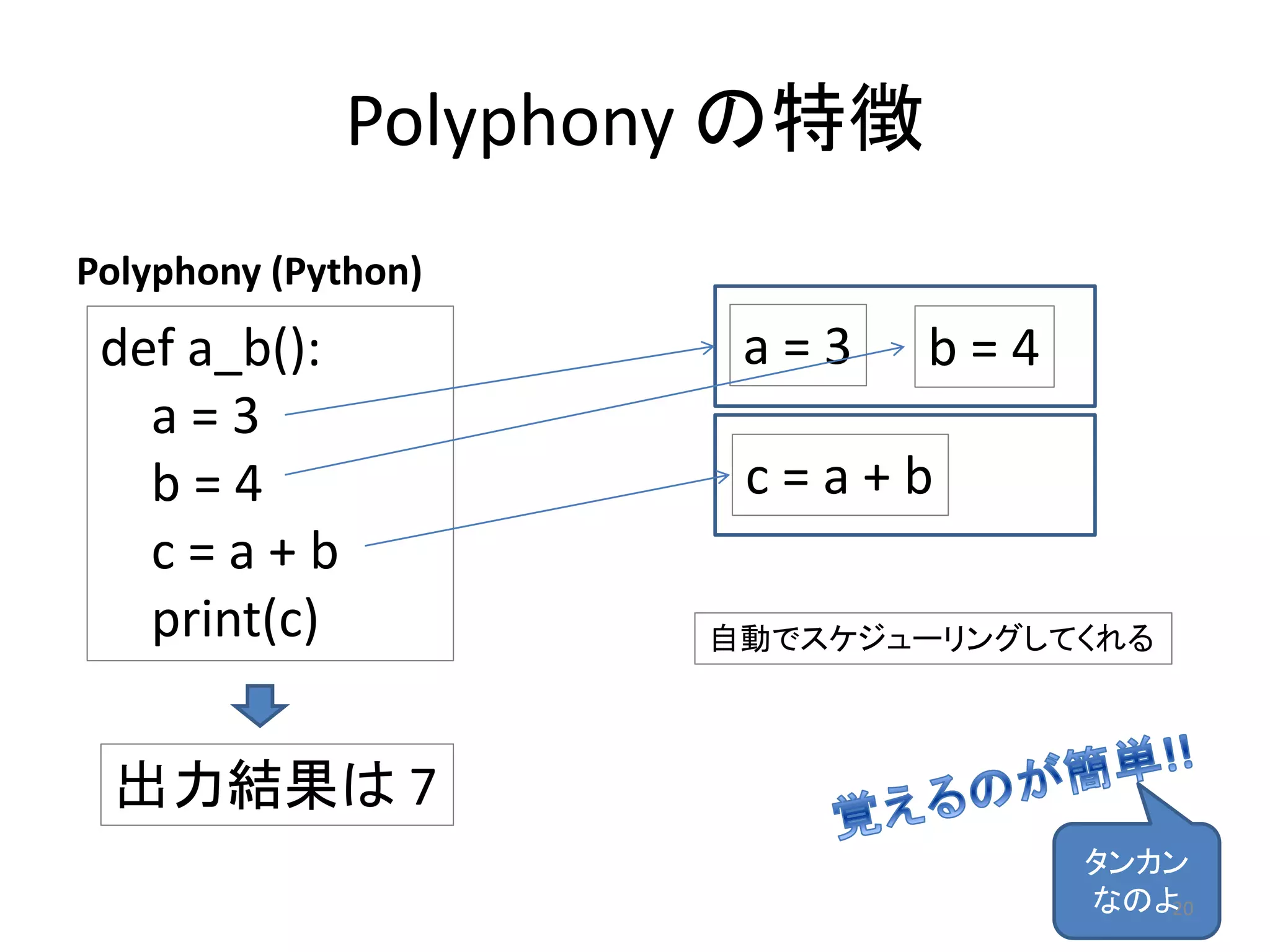

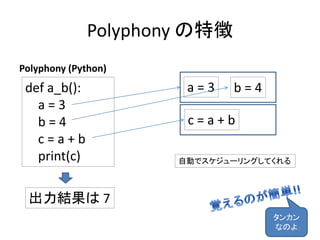

- 20. Polyphony の特徴 Polyphony (Python) defa_b(): a = 3 b = 4 c = a + b print(c) 出力結果は 7 a = 3 b = 4 c = a + b 自動でスケジューリングしてくれる タンカン なのよ20

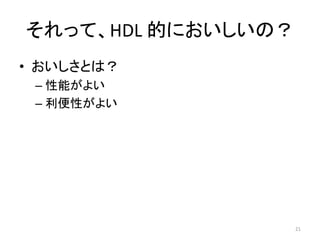

- 21. それって、HDL 的においしいの？ • おいしさとは？ –性能がよい – 利便性がよい 21
- 22.
- 23.

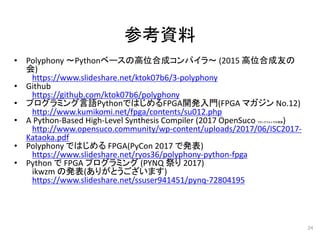

- 24. 参考資料 • Polyphony ～Pythonベースの高位合成コンパイラ～(2015 高位合成友の 会) https://www.slideshare.net/ktok07b6/3-polyphony • Github https://github.com/ktok07b6/polyphony • プログラミング言語PythonではじめるFPGA開発入門(FPGA マガジン No.12) http://www.kumikomi.net/fpga/contents/su012.php • A Python-Based High-Level Synthesis Compiler (2017 OpenSuco フランクフルトでの発表) http://www.opensuco.community/wp-content/uploads/2017/06/ISC2017- Kataoka.pdf • Polyphony ではじめる FPGA(PyCon 2017 で発表) https://www.slideshare.net/ryos36/polyphony-python-fpga • Python で FPGA プログラミング (PYNQ 祭り 2017) ikwzm の発表(ありがとうございます) https://www.slideshare.net/ssuser941451/pynq-72804195 24
- 25.
- 26. これらをサポート 出来るようになりました。 • SPI • UART •AXI4 Lite (Master) • I2C • アプリケーション – SHA256 – xmodem 26
- 27.

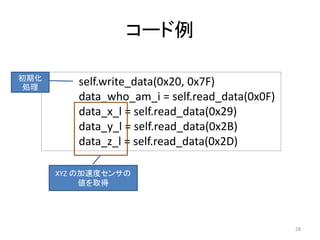

- 28. コード例 self.write_data(0x20, 0x7F) data_who_am_i =self.read_data(0x0F) data_x_l = self.read_data(0x29) data_y_l = self.read_data(0x2B) data_z_l = self.read_data(0x2D) 28 初期化 処理 XYZ の加速度センサの 値を取得
- 29.
- 30. コード例 def print_hex(self, addr:bit16,data:bit8): write_hex16(self.debug_print_q, addr >> 8) write_hex16(self.debug_print_q, addr & 0xFF) self.debug_print_q(0x20) write_hex16(self.debug_print_q, data) write_ln(self.debug_print_q) 文字表示との相性は悪い 30
- 31.
- 32.

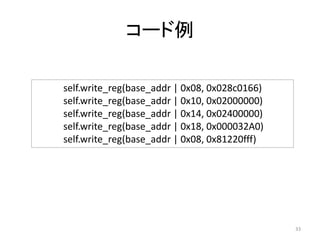

- 33. コード例 self.write_reg(base_addr | 0x08,0x028c0166) self.write_reg(base_addr | 0x10, 0x02000000) self.write_reg(base_addr | 0x14, 0x02400000) self.write_reg(base_addr | 0x18, 0x000032A0) self.write_reg(base_addr | 0x08, 0x81220fff) 33
- 34.
- 35. コード例 from imx219_init_data import INIT_DATA_MODE1,INIT_DATA_MODE7 def init_code(self): init_data = INIT_DATA_MODE7 for i in range(0, len(init_data), 2): addr:bit16 = init_data[i + 0] data:bit8 = init_data[i + 1] self.write_reg(addr, data) self.print_hex(addr, data) INIT_DATA_MODE7 = [ 0x0100, 0x00, 0x30eb, 0x05, 0x30eb, 0x0c, 0x300a, 0xff, 0x300b, 0xff, 0x30eb, 0x05, …. 後略 35
- 36. Polyphony 新機能 What GameShall We Play Today. 36

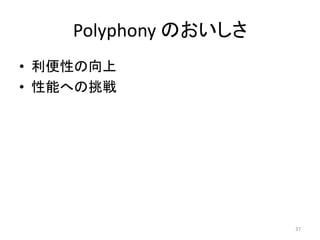

- 37. Polyphony のおいしさ • 利便性の向上 •性能への挑戦 37

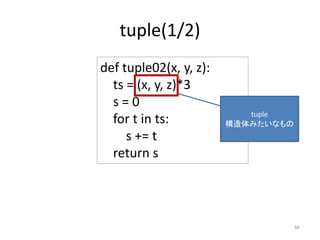

- 38. tuple(1/2) 38 def tuple02(x, y,z): ts = (x, y, z)*3 s = 0 for t in ts: s += t return s tuple 構造体みたいなもの

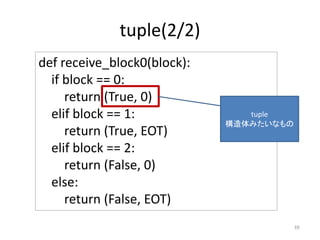

- 39. def receive_block0(block): if block== 0: return (True, 0) elif block == 1: return (True, EOT) elif block == 2: return (False, 0) else: return (False, EOT) tuple(2/2) 39 tuple 構造体みたいなもの

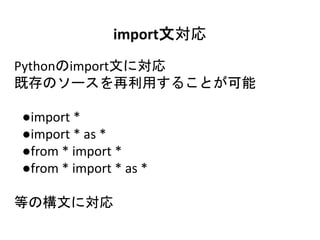

- 40. import文対応 Pythonのimport文に対応 既存のソースを再利用することが可能 ●import * ●import *as * ●from * import * ●from * import * as * 等の構文に対応

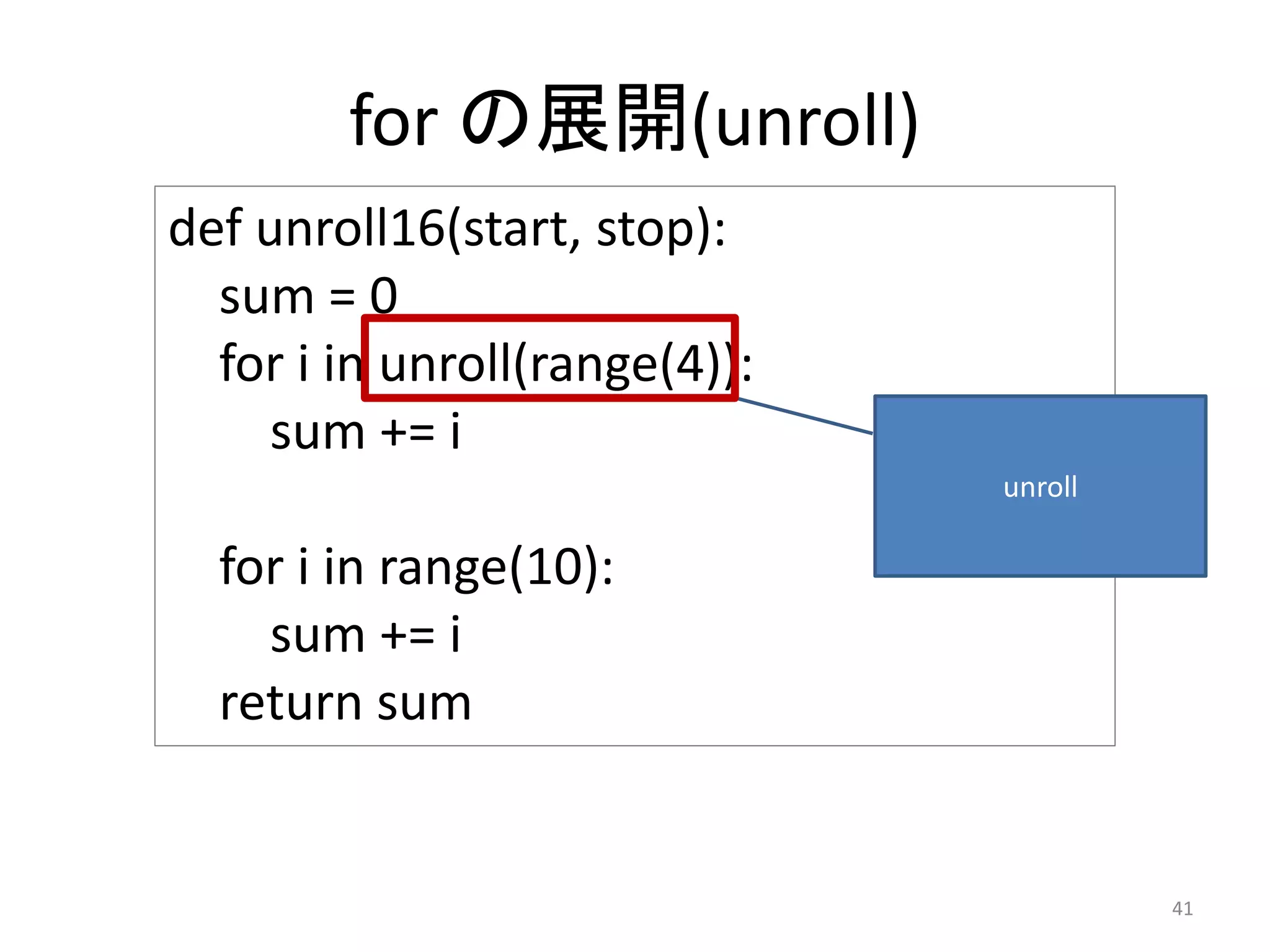

- 41. for の展開(unroll) 41 def unroll16(start,stop): sum = 0 for i in unroll(range(4)): sum += i for i in range(10): sum += i return sum unroll

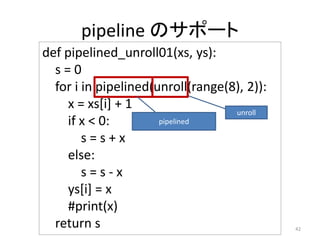

- 42. pipeline のサポート 42 def pipelined_unroll01(xs,ys): s = 0 for i in pipelined(unroll(range(8), 2)): x = xs[i] + 1 if x < 0: s = s + x else: s = s - x ys[i] = x #print(x) return s unroll pipelined
- 43. Polyphony の今後 Inherit theStars 43
- 44.
- 45. やるべきことリスト • II=2 以上のパイプライン •同時性の記述 • Verilog 入出力 Python の Verilog Parser はできた 45

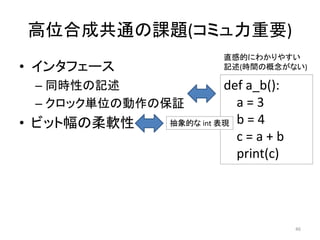

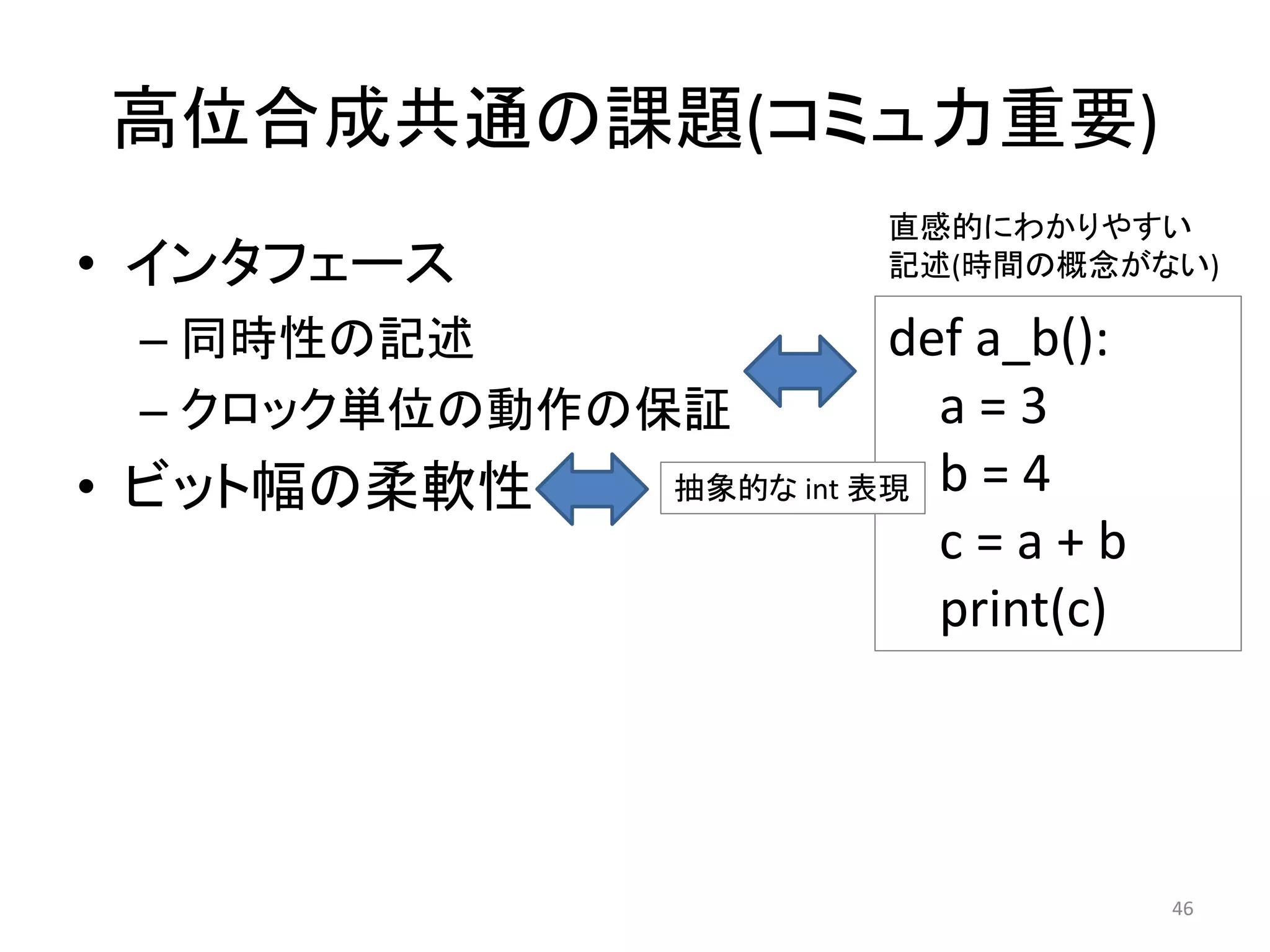

- 46. 高位合成共通の課題(コミュ力重要) • インタフェース – 同時性の記述 –クロック単位の動作の保証 • ビット幅の柔軟性 def a_b(): a = 3 b = 4 c = a + b print(c) 直感的にわかりやすい 記述(時間の概念がない) 抽象的な int 表現 46
- 47. 妄想 47 def __init__(self, uart_class): obj= uart_class(19200) ... ~ Class を引き 渡せると楽 しくなりそう

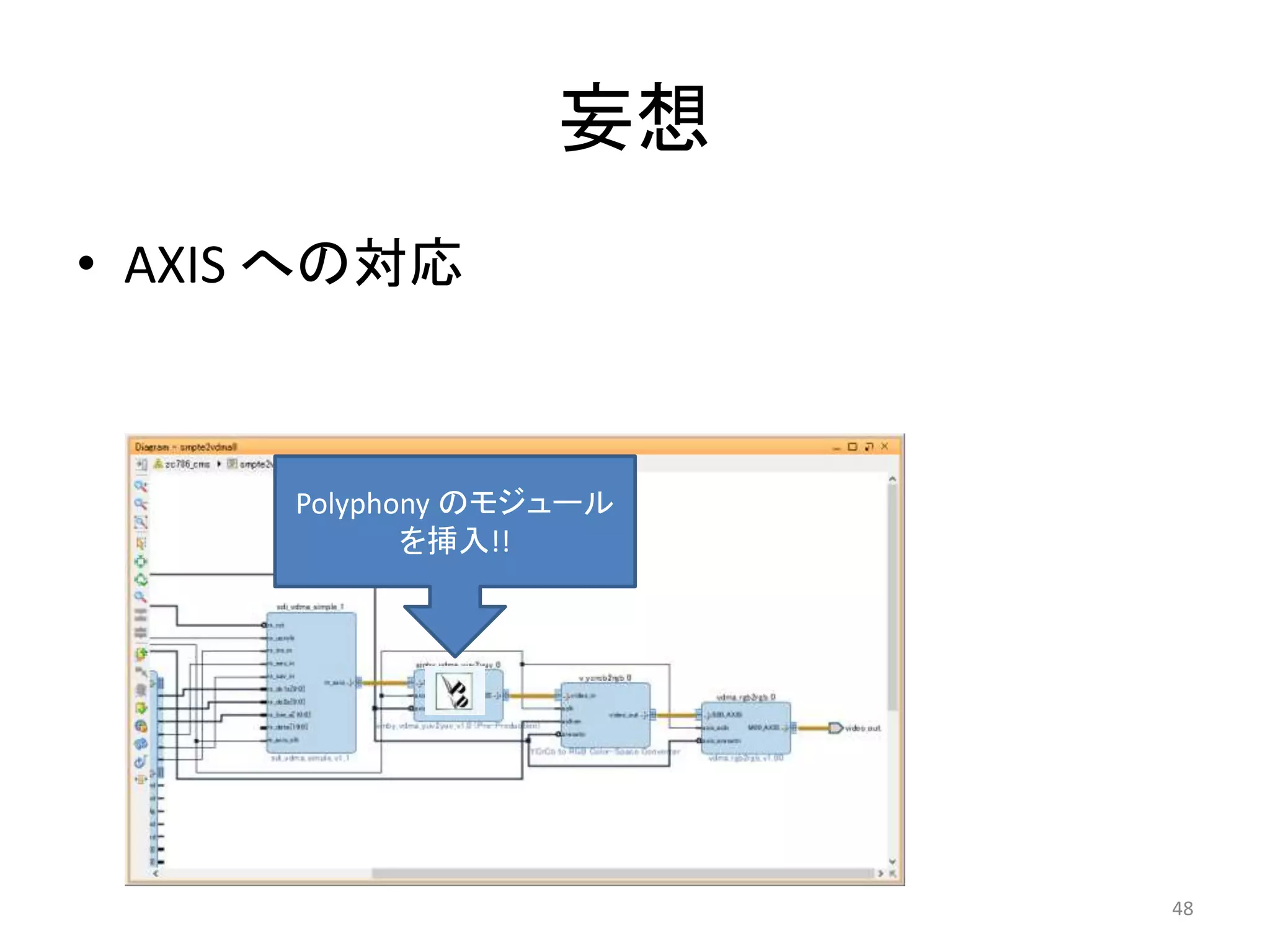

- 48. 妄想 • AXIS への対応 48 Polyphonyのモジュール を挿入!!
- 49.
- 50.
- 51.
- 52.
- 53.
- 54.
- 55.
- 56. 実行！！ Aボタンで A を表示Bボタンで B を表示 揺らすと X を表示 （加速度センサ） 56

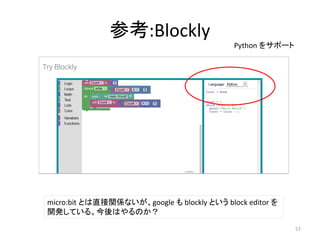

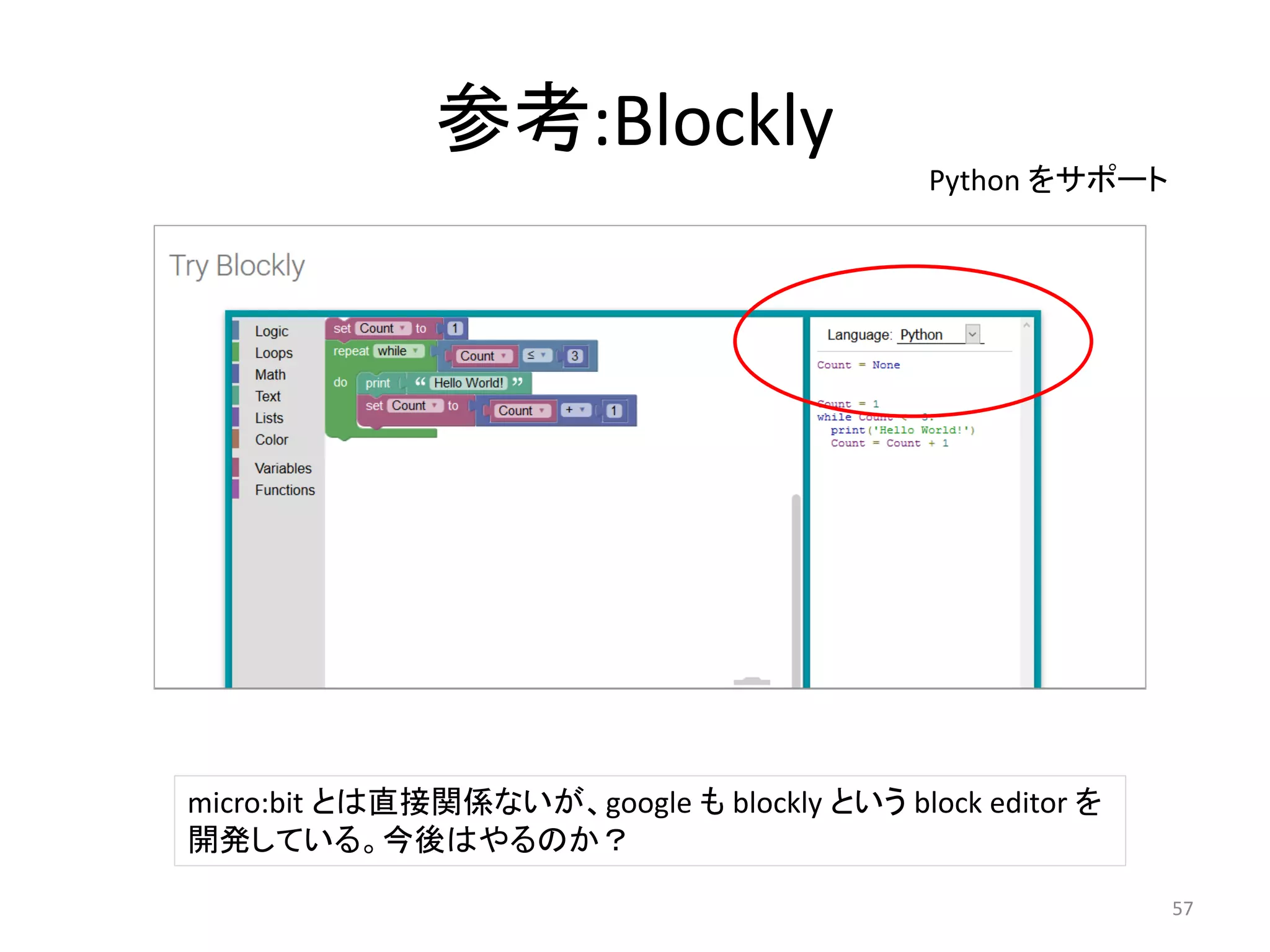

- 57. 参考:Blockly Python をサポート micro:bit とは直接関係ないが、googleも blockly という block editor を 開発している。今後はやるのか？ 57
- 58.
- 59.
- 60.
- 61.
- 62.
Editor's Notes
- #3 今日は Polyphony の行方というお題で30分話します。 最初に、自分の技術的なバックボーンを話します。 最初に購入したコンピュータは HP-41C という関数電卓、、、、で PC-9801 の初代を、、、 という話をすると２時間くらいかかるのでここははしょります。 恐らく、コンピュータと名のつくかなり広い分野にわたって関わっています。
- #4 特筆すべきことはありませんが、いわゆる組み込みシステムから、Windows から、Unix、までいろいろ経験しています。 最近では ASIC を作ることにも参加させていただきました。
- #5 一番最近の執筆は 2018 年の1月号の Ptyhon で FPGA を制御しようという記事です。 今日の内容とかぶる点も多いので、興味のある方は、ぜひ、ご購入ください。 この号は、中原先生がギネスについても書かれている号でもあります。。
- #6 では今日のアジェンダです。 先頭バッターなので高位合成についても少しお話します。 その後、本題である Python による 高位合成のコンパイラである Polyphony の紹介と応用例について 最後に Polyphony の新機能と今後について お話しします。 アプリよりの話になっているのでコンパイラという意味ではちょっと物足りないかもしれません。 コンパイラ内部の技術的な資料はまた別途資料をあげますので参照してもらえればと思います。
- #7 まずは高位合成って何という話からです。
- #8 簡単にいうと、プログラミング言語をコンパイルして FPGA などで動かす技術です。
- #9 高位合成友の会も第５回となりました。 友の会は、高位合成に関連する話題としてコンパイラなどの事を情報交換しましょうという 趣旨でゆる～～く存在している会です。 今回は新しい取り組みの話もありそうなので、いろんな人が、特にソフトウェアよりの人が 高位合成はよくわからないけどこんなのつくったとか、 FPGA でこんなの出来たとか、そういった話題が これもゆる～～～く、集まればと期待しています。

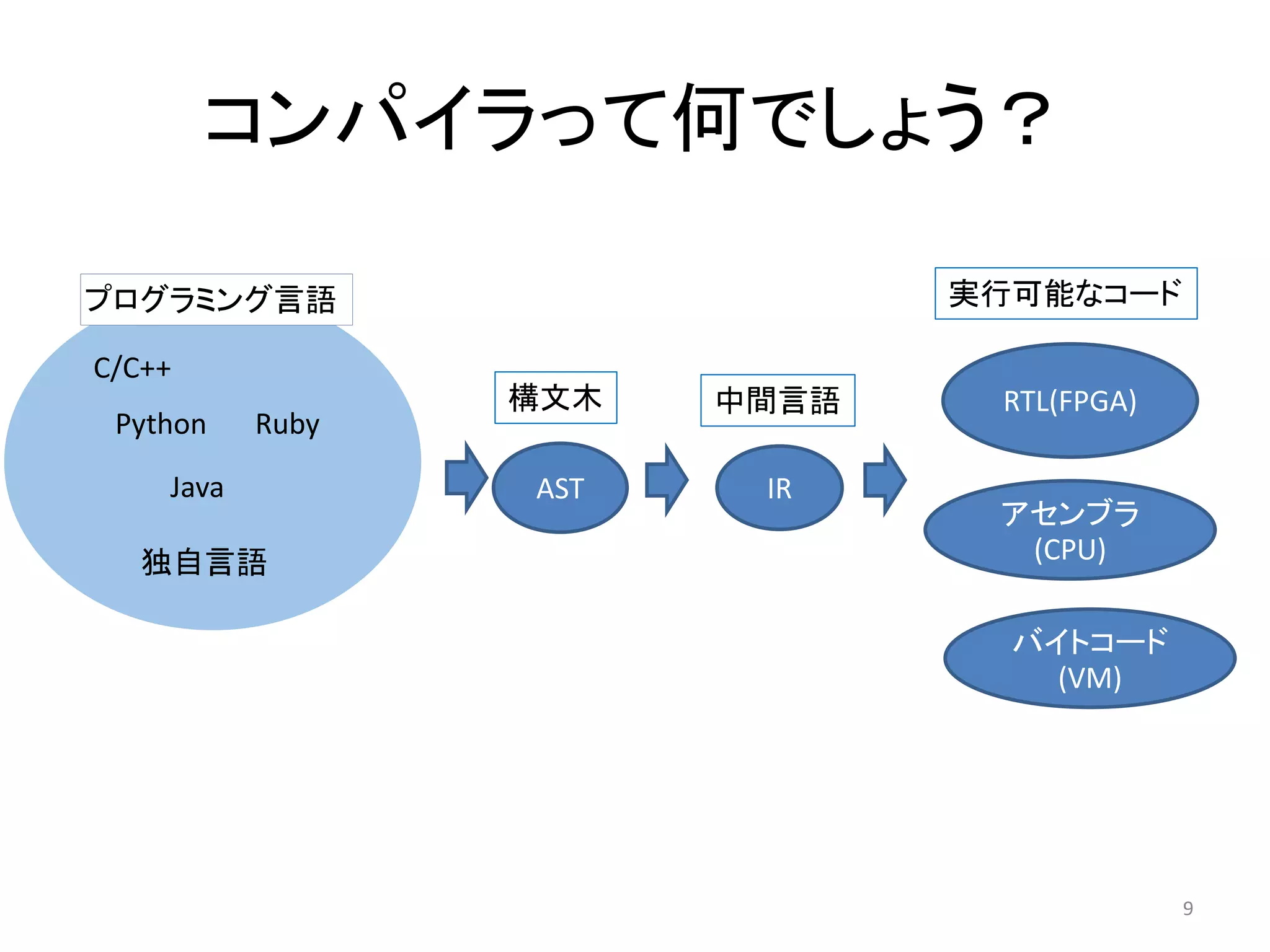

- #10 で、そのコンパイラって何でしょうという話になりますが、 プログラミング言語を解析して構文木、AST と呼ばれたりしますが それを中間言語になおして、最後は、実行可能なコードにするというのが 大きな流れかと思います。 このとき、AST や IR という聞きなれないかもしれない略語をつかっちゃうので 敷居が高くなってしまうのですが、正直、この辺はもっと、 ゆる～～～い感じでとらえてもらえればと思います。
- #11 データを、おれおれ変換で C やら Python やら Java Script に 落とせれば、まぁ、広い意味でコンパイラだと言い切りましょう。 実際、最近の AI 界隈では、この手のをコンパイラだと言い切ってしまっているように見受けられます。 まぁ、それで、とりあえずは、いいんだと思います。
- #12 ということで、みなさんも機会があればコンパイラを作ってみてください。 コンパイラと言い切るのに抵抗があるなら データコンバータでもいいと思います。
- #13 高位合成ではないのですが、 特に組み込みシステムでは是非コンパイラを作ってみてください。
- #14 それでは本題の Python で高位合成をするコンパイラの Polyphony について話します。
- #15 Polyphony がどんなツールなのかをかいつまんでまとめると Python で書いたコードを HDL に変換するコンパイラ 動くものを早く作る 性能には“現在のところ”重きを置いていない というツールになります。 Python でというのがポイントになります。

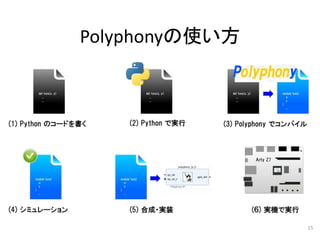

- #16 使い方としては 「Python によるコードの記述」をし ここが重要なのですが「Python によるコードの実行」によりデバッグをしておきます そして、「Polyphony によりコンパイル」をします。 そうすると、Verilog という FPGA などで動く言語にコンパイルされるので それをまずは Windows などでソフト的にシミュレーションします。 うまく動いたら、実際の FPGA のボードで 「実行」します。
- #17 そして、 Python のコードをコンパイルすると言ってもすべてのコードをコンパイルできるわけではなく、 とうぜん、print などの文字列などはサポートされておらず、Python のサブセットになっています。
- #18 コンパイルというものがどんな感じなるのかをイメージしてもらうために 例をあげます。 ここでは Python の関数が verilog のモジュールにコンパイルされる例です。
- #19 Python と Verilog-HDL を比較するというのも変なのですが、 なぜ高位合成が必要かというのを説明するためにちょっと比較します。 例えば a, b という変数に 3, 4 をいれて足して c という変数に代入するを考えます。 左が python で書かれたもので右が Verilog で書かれたものです。 大ざっぱに書いているので、そうじゃないだろというコメントもあるかと思いますが、 ここはその結果を単純に考えます。 Python で普通にソフトで実行すれば、左は 3+4 で 7になりますが、 ハードウェアの世界では3+4 は時間的な要素が入ってくるのでかならずしも、 その瞬間には 7 になりません。 もちろん最終的には計算なので 7 になるわけですが、時間的要素が入ってくるので ある一瞬ではハードウェアでは出力結果が不定ということがあり得るのです。

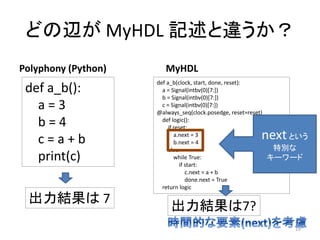

- #20 Python のアプリ？で MyHDL という有名なものがあるのですが、 これも Python でハードウェアの記述が出来ます。 これをちょっと見てもらえると、わかるのですが、next という特別なキーワードを使って 時間的な記述をしています。 実はこの PPT 作成のために少し MyHDL をやってみたのですが、 難しすぎてできませんでした。 なので、このプログラムがただしいかどうかはちょっと怪しいところがあります。 印象としては SystemC ライクといえばわかる人がいるかもしれません。 これなら、私の場合 VHDL で書いた方がわかりやすく書けると思いました。
- #21 その点、Polyphony であれば、Python がわかればハードウェアの世界に入っていけるので 敷居は非常に低いと思います。 時間的な考慮はプログラマはしなくてもいいようになっています。 コンパイラが自動的にスケジュールリングしてくれます。
- #22 では、実際に Python で高位合成をしてどんなメリットがあるのですか？というところですが、 これは実際に後で使い方を見ていきたいと思います。

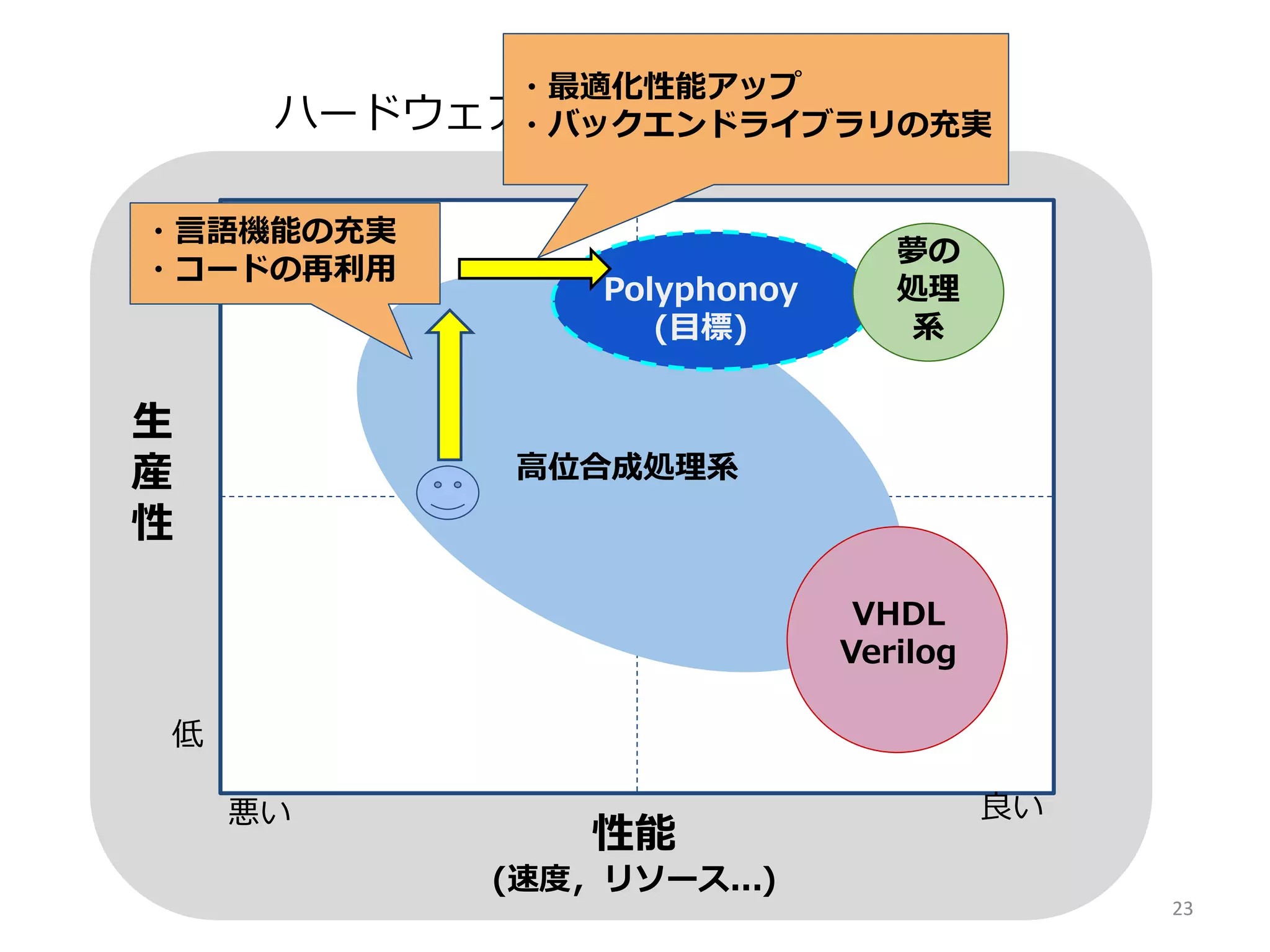

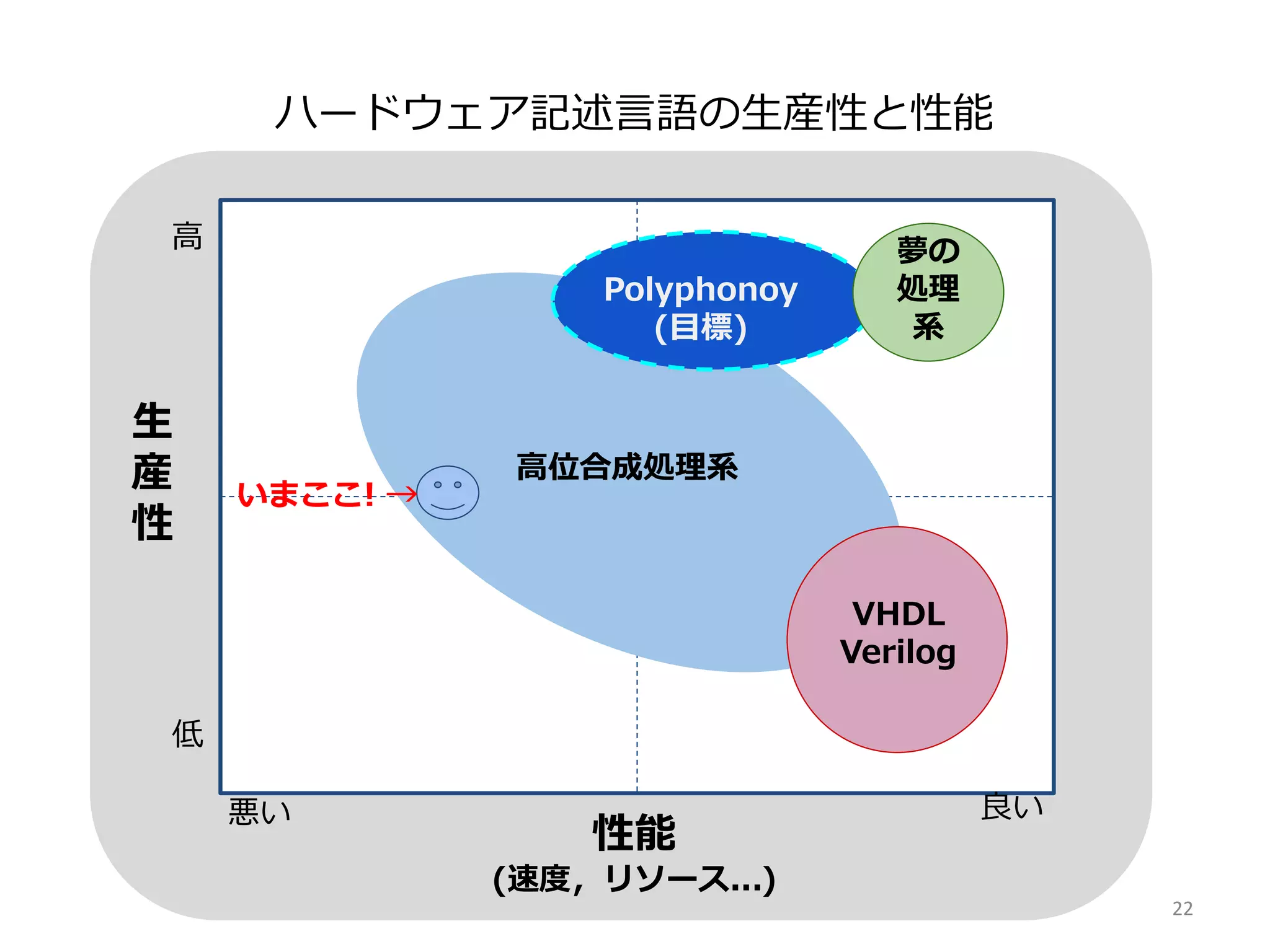

- #23 高位合成を使いやすさと性能で考えると、Polyphony は ここ数年の間、改善され、生産性の高い、立派に高位合成と言ってよいところまできました。 そして、現在は目標も性能を上げる方にシフトしています。
- #24 今後はライブラリなどを増やして、並列計算をとりわけパイプライン処理を考える際の 便利なツールになるように開発しています。
- #26 それでは応用例を見ていきます。
- #27 インタフェースの 2018 年１月号にも書いたものにプラスアルファして AXI lite や i2c ができるようになりました。

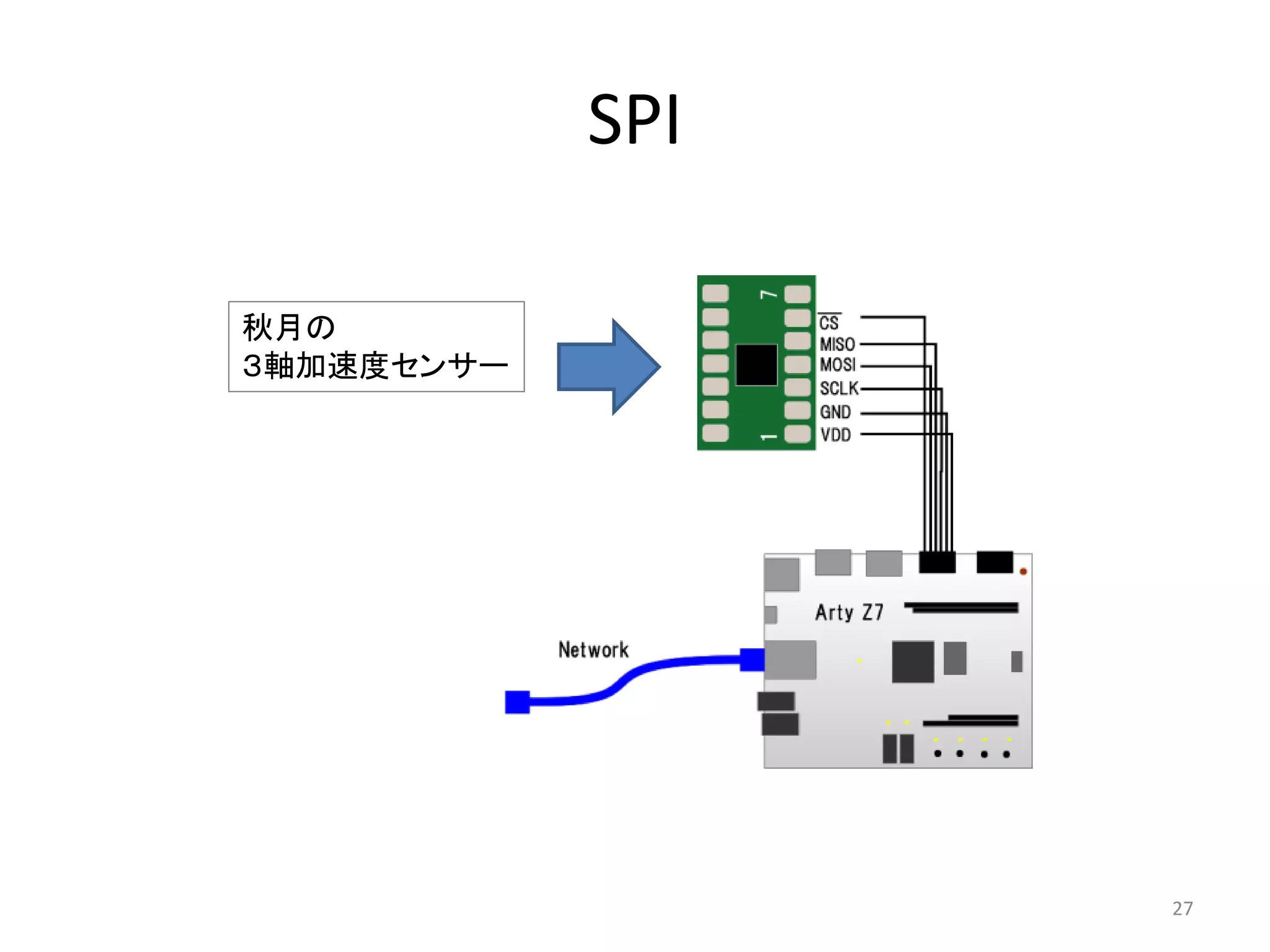

- #28 まずは SPI ですが、雑誌に書いたように秋月の３軸加速度センサーを直接制御できます。 この図では Arty Z7 になっていますが、Lattice でも Cyclone V でも確認しています。
- #29 で、コード例ですが、これは高位合成ならではで関数表現になって 分かりやすくなっていると思います。 もちろん Verilog や VHDL でも工夫すれば、関数表現は出来るのですが、 どうやっても開発時にステートマシーンを考えなくてはならなくなると思います。

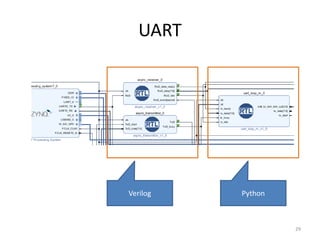

- #30 これは UART の例です。UART は一部、RTL で時間の制御をしています。 ボーレートとかの部分ですね。 これも Polyphony で書いてもよかったのですが、この手の Verilog はいろんなところに転がっているので そのままつかっちゃいます。
- #31 これはその応用例で print_hex という形である 16bit と 8 bit のデータを UART に出しています。 現時点で文字列を直接扱えるわけではないので 非常にわかりづらいコードではあります。 でも、デバッグ時に UART に情報が出てくるのは心強いことです。

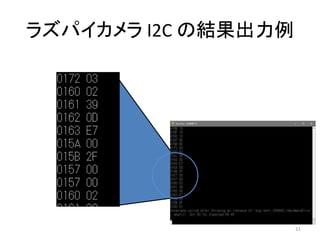

- #32 これはラズパイカメラをデバッグしていた時の例ですが こんな感じで表示してくれるので、数字だけでも、デバッグに大変役に立ちます。

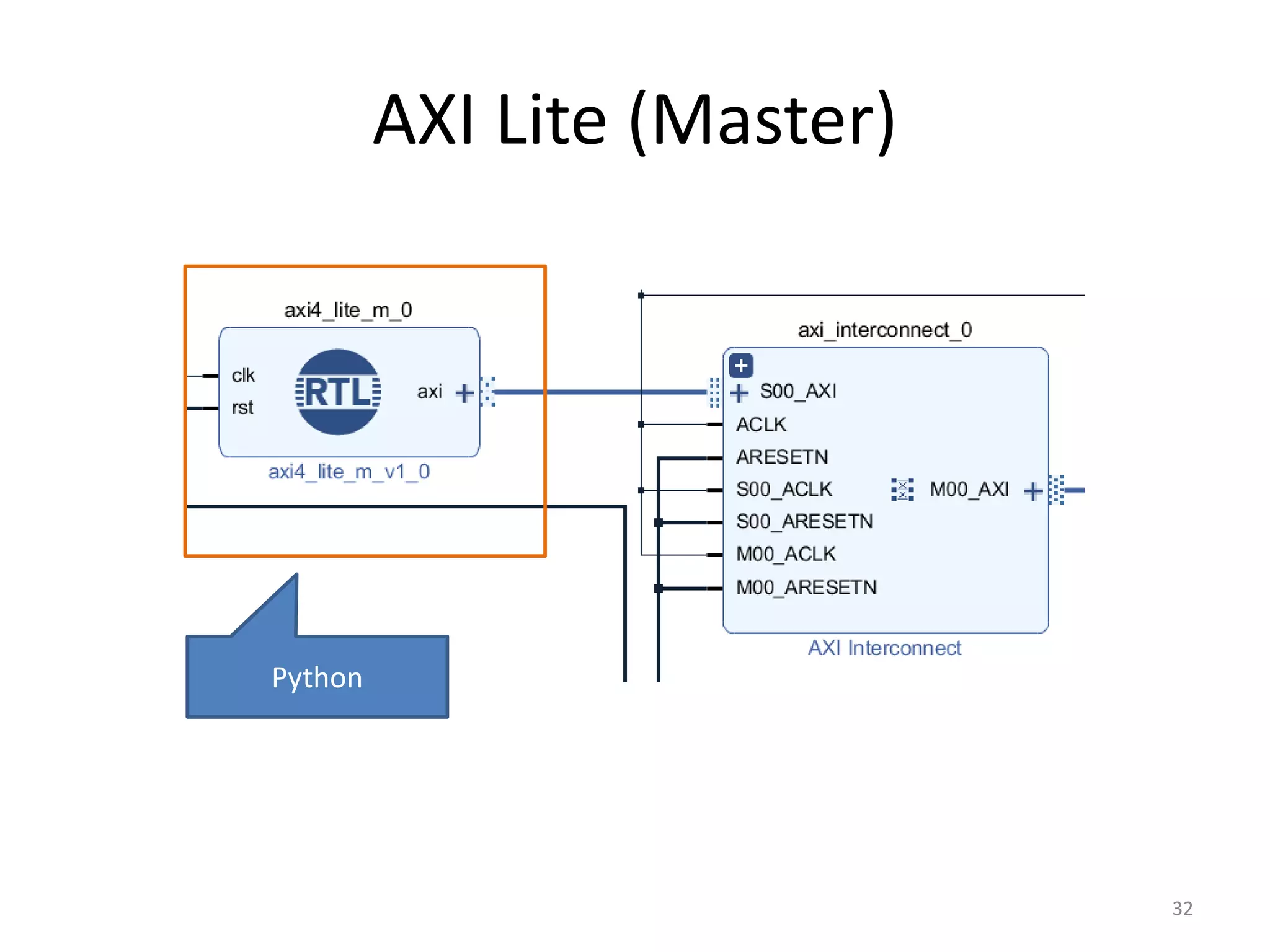

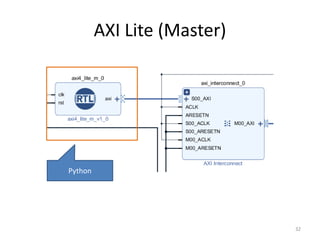

- #33 これは AXI Lite の master の例です。
- #34 コード例は、組み込みでよくみるような、レジスタのアドレスと書き込みデータの羅列になっています。 AXI lite の Master の記述が出来るので、極端な話、CPU なしで動作可能なシステムが作れてしまいます。 ツールにもよるのですが、ハードとソフトの IDE を行ったり来たりする必要がなくなります。

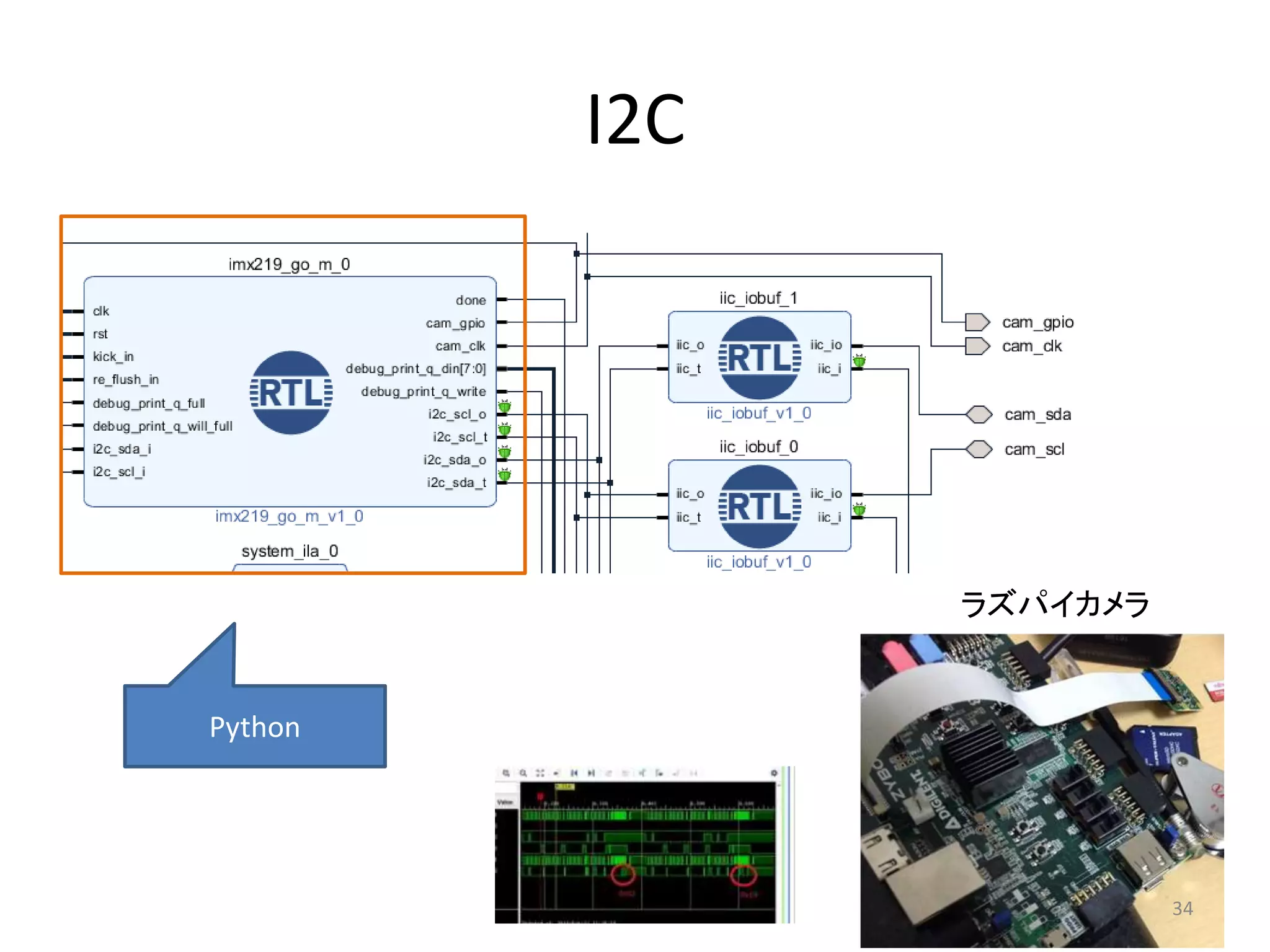

- #35 これが I2C でラズパイカメラをアクセスしたときの回路とその様子です。 実際には iobuf が必要だったのでそこは verilog で外付けです。 この verilog の記述は FPGA の部屋を参考しました。 いつも参照させていただいています。どうもありがとうございます。
- #36 コードの例ですが、Python で初期化の関数を書いて、 あとは配列、正確には Python ではリストですが、 それを読み込んで順次初期化します。 ここでは mode7 の初期化していますが、これは、配列を差し替えれば、別のモードの初期化が出来ます。 ちょっとだけ付け加えると、現時点では配列は HDL に埋め込みなので、毎回、合成をする必要があります。 将来的には合成無しでブロックラムのデータ入れ替えだけで出来るようにしたいとは思っています。
- #38 さて、Polyphony の利点について再度、２つの視点から見てみます。 今回は応用例を通して、１の利便性についての述べてきました。 今後は FPGA の性能を出し切るという方向になると思います。 つまり、今後は性能への挑戦をしていきます。 それを踏まえたうえで、幾つか機能を紹介しつたいとおもいます。
- #39 Tuple という構造体みたいなものを
- #40 こんな感じで２つの値を返すことが出来ます。ハードウェアの記述に有効そうな予感のする文法です。
- #41 以前にも報告しましたが、import 文に部分対応しました。 ディレクトリはまだ読めてませんが、これで既存の再利用が出来るようになりました。
- #42 Unroll も出来るようになりました。これは性能向上に一役買うと思います。
- #43 Pipeline もサポートしました。Unroll しながらの複合的な pipeline も可能です。

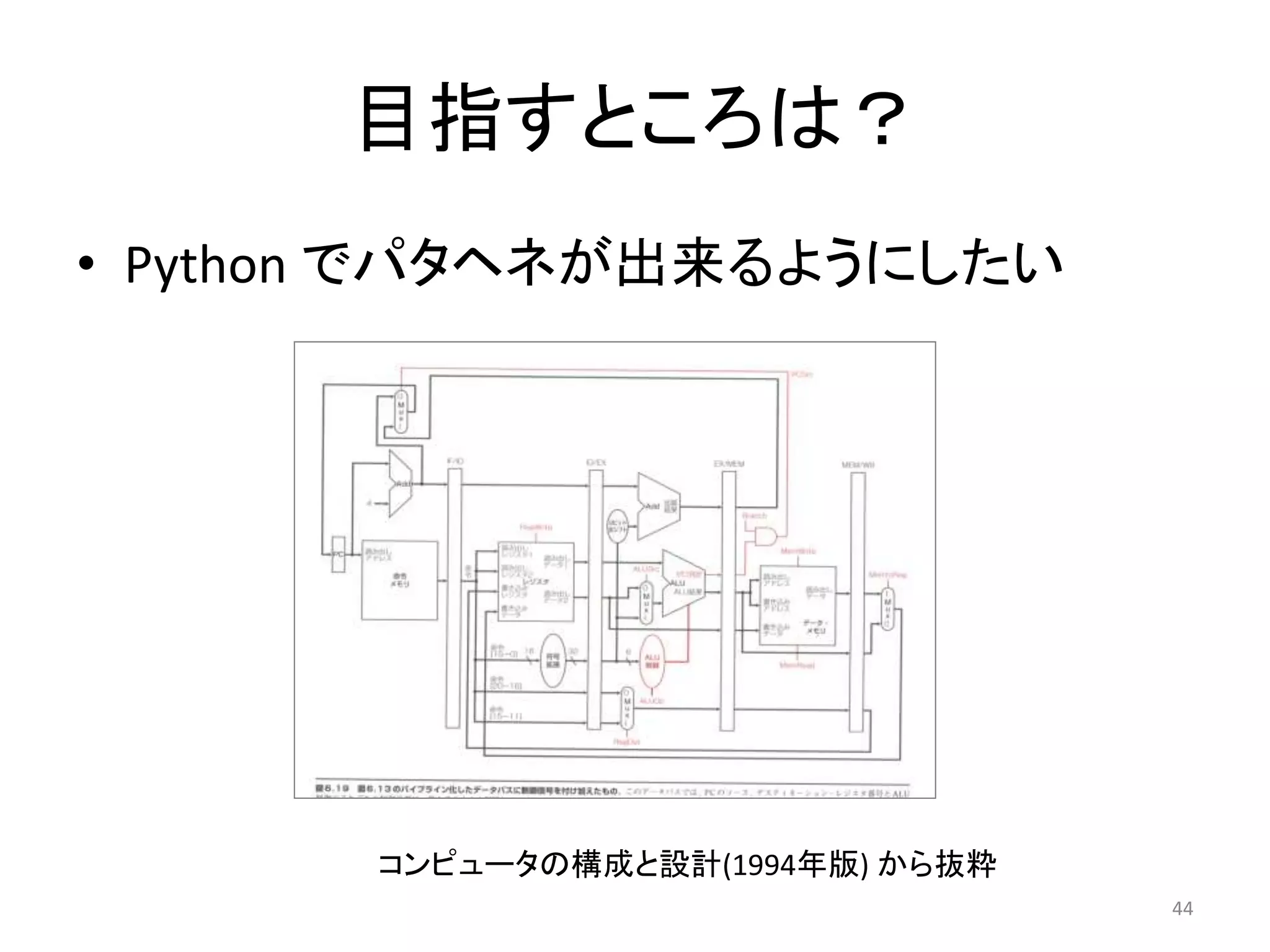

- #45 パタヘネを実現するとなると重要なのがキャッシュとパイプラインになります。なかなか難しいのですが、チャレンジしていきたいと思っています。
- #46 今後性能向上を目指していくうえで、II=2 以上のパイプラインであったり、 同時性の記述方法であったり、 Verilog との連携をするようにしていきます。 Verilog の 簡単Parser はすでにできています。
- #47 最後に高位合成の共通課題をあげておきます。 一つはインタフェースです。 Verilog で記述したプロトコルはクロック単位の動作が記述できます。 それに対応しようと思うと同時性の記述であったり、クロック単位の動作の保証が必要です。 しかし、それは直感的にわかりやすい記述と相反します。 またビットの柔軟性を考えたとき、ビットというハードウェア的な考えと inｔ などの抽象的な型は相反します。 Python3 では特に数字が 32bit や 64bit であるという区切りではなく抽象度が上がっているため それとの整合性を保つのが難しい問題です。

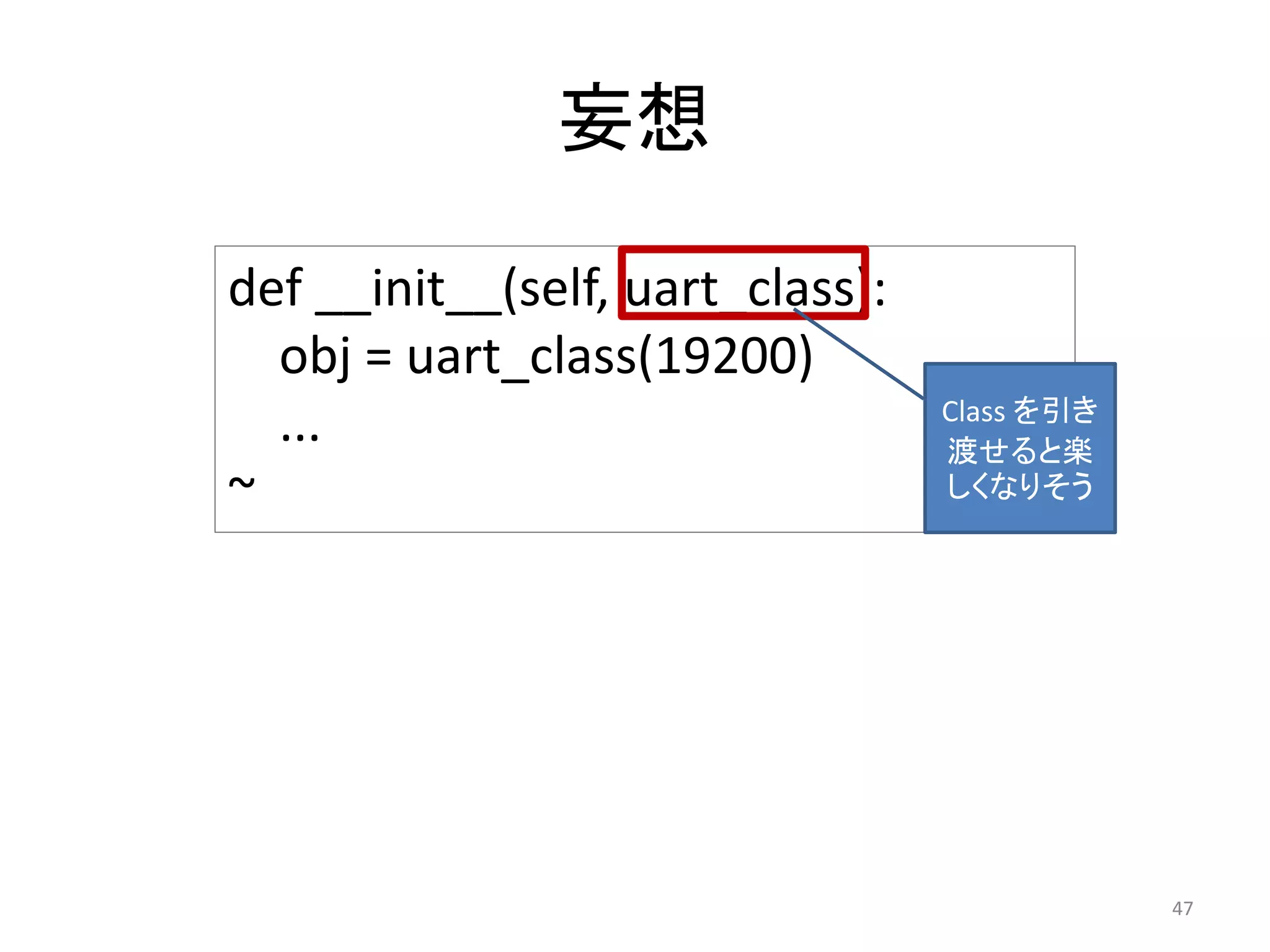

- #48 最後にちょっとした妄想を書いておきます。コンストラクタに class を引き渡せると、 汎用性がぐっと上がって楽しくなりそうです。 内部的には Lambda は達成しているので可能だと思っています。
- #49 AXI Stream への対応はしたいと思っています。 これを達成して、 FPGA の帯域を使い切るといったことが容易にできるようにと思っています。
- #50 それでは本日の発表を終わりにします。 Polyphony を今後ともよろしくお願いします。
