![手軽な外付けFPGAアクセラレータによる
ソーティングの高速化
2015/03/18 情報処理学会 第77回全国大会 @京都大学吉田キャンパス
FPGAとアクセラレータ[3K会場] 発表12分 + 質疑応答3分
☆臼井 琢真†1 吉瀬 謙二†2
†1 東京工業大学 工学部情報工学科
†2東京工業大学 大学院情報理工学研究科
High-speed Sorting using Portable FPGA Accelerator](https://image.slidesharecdn.com/zenkokuslideshare-150427062118-conversion-gate01/85/High-speed-Sorting-using-Portable-FPGA-Accelerator-IPSJ-77th-National-Convention-March-2015-1-320.jpg)
![Merge Sorter Tree
data = {2, 4, 6, 5, 3, 1, 7, 8}
19
Memory
>
>
>
1
4
5
8
完全にはソートされておらず
もう一度通す必要
Unit
Unit
Unit数は1/[way数]
となる
2
3
6
7](https://image.slidesharecdn.com/zenkokuslideshare-150427062118-conversion-gate01/85/High-speed-Sorting-using-Portable-FPGA-Accelerator-IPSJ-77th-National-Convention-March-2015-19-320.jpg)
![USB3.0の通信速度
25
0.25 3.84
39.1
221
330
354
0.13 2.04
25.1
196
334
355
0
50
100
150
200
250
300
350
400
16 Bytes 256 Bytes 4K Bytes 64K Bytes 1M Bytes 16M Bytes
Bandwidth[MB/s]
Data Size
Host PC → FPGA
FPGA → Host PC
公称限界値: 360[MB/s]
今回ソート対象のデータ列は32M要素で128MB
限界転送速度達成の見込み](https://image.slidesharecdn.com/zenkokuslideshare-150427062118-conversion-gate01/85/High-speed-Sorting-using-Portable-FPGA-Accelerator-IPSJ-77th-National-Convention-March-2015-25-320.jpg)
![27
検証アプリコード概略
01:#define ELM = 32*1024*1024;
02:int data[ELM];
03:
04:int (main){
05: init(data); // データ列生成・初期化
06:
07: start = getTime();
08: USBWrite(data,ELM); // Send
09: USBRead(data,ELM); // Receive
10: end = getTime();
11:
12: errchk();
13: elapsed_time = end – start;
14: display(elapsed_time);
15:}
01:#define ELM = 32*1024*1024;
02:int data[ELM];
03:
04:int (main){
05: init(data);
06:
07: start = getTime();
08: MergeSort(data,0,ELM-1);
09:
10: end = getTime();
11:
12: errchk();
13: elapsed_time = end – start;
14: display(elapsed_time);
15:}
FPGAアクセラレータに
ソーティングさせる場合
ホストPC上のみで
ソーティングを行う場合](https://image.slidesharecdn.com/zenkokuslideshare-150427062118-conversion-gate01/85/High-speed-Sorting-using-Portable-FPGA-Accelerator-IPSJ-77th-National-Convention-March-2015-27-320.jpg)
![0
2
4
6
8
10
12
CPU FPGA CPU FPGA CPU FPGA CPU FPGA
Computer A Computer B Computer C Computer D
ElapsedTime[s]
Data Transfer
Sorting only
USB3.0
USB2.0
評価―int型32M個のソーティング
34](https://image.slidesharecdn.com/zenkokuslideshare-150427062118-conversion-gate01/85/High-speed-Sorting-using-Portable-FPGA-Accelerator-IPSJ-77th-National-Convention-March-2015-34-320.jpg)
![0
2
4
6
8
10
12
CPU FPGA CPU FPGA CPU FPGA CPU FPGA
Computer A Computer B Computer C Computer D
ElapsedTime[s]
Data Transfer
Sorting only
USB3.0
USB2.0
分析
35
性能向上不可能
通信時間 > CPUにおけるソーティング時間](https://image.slidesharecdn.com/zenkokuslideshare-150427062118-conversion-gate01/85/High-speed-Sorting-using-Portable-FPGA-Accelerator-IPSJ-77th-National-Convention-March-2015-35-320.jpg)
![0
2
4
6
8
10
12
CPU FPGA CPU FPGA CPU FPGA CPU FPGA
Computer A Computer B Computer C Computer D
ElapsedTime[s]
Data Transfer
Sorting only
USB3.0
USB2.0
分析
36
通信時間
大幅減
USB3.0で
性能向上](https://image.slidesharecdn.com/zenkokuslideshare-150427062118-conversion-gate01/85/High-speed-Sorting-using-Portable-FPGA-Accelerator-IPSJ-77th-National-Convention-March-2015-36-320.jpg)
![4.12 3.27 8.67 3.28
0
2
4
6
8
10
CPU FPGA CPU FPGA
Computer A Computer B
ElapsedTime[s]
評価 @USB3.0環境
37
2.64x
Faster
1.26x
Faster
Merge Sorter Treeを32-wayに拡張しComputer AのCPU比
1.88倍の高速化達成
様々な環境で
使える](https://image.slidesharecdn.com/zenkokuslideshare-150427062118-conversion-gate01/85/High-speed-Sorting-using-Portable-FPGA-Accelerator-IPSJ-77th-National-Convention-March-2015-37-320.jpg)
![[DL Hacks]FPGA入門](https://cdn.slidesharecdn.com/ss_thumbnails/dlhacksfpgabeginner-180627050145-thumbnail.jpg?width=640&height=640&fit=bounds)
High-speed Sorting using Portable FPGA Accelerator (IPSJ 77th National Convention, March 2015)
- 1. 手軽な外付けFPGAアクセラレータによる ソーティングの高速化 2015/03/18 情報処理学会 第77回全国大会@京都大学吉田キャンパス FPGAとアクセラレータ[3K会場] 発表12分 + 質疑応答3分 ☆臼井 琢真†1 吉瀬 謙二†2 †1 東京工業大学 工学部情報工学科 †2東京工業大学 大学院情報理工学研究科 High-speed Sorting using Portable FPGA Accelerator
- 2. 発表の流れ Motivation FPGA-ホスト間のインターフェース検討 提案するFPGAソーティングアクセラレータ ►概要 ►Merge Sorter Tree,System Architecture ►実装・検証 評価 ►評価環境 ►アクセラレータの性能評価 結論・今後の課題 1
- 3. 発表の流れ Motivation FPGA-ホスト間のインターフェース検討 提案するFPGAソーティングアクセラレータ ►概要 ►Merge Sorter Tree,System Architecture ►実装・検証 評価 ►評価環境 ►アクセラレータの性能評価 結論・今後の課題 2
- 4.

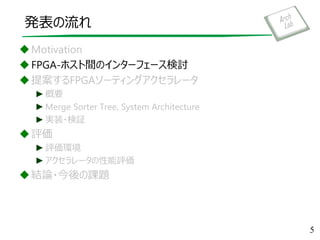

- 5. 発表の流れ Motivation FPGA-ホスト間のインターフェース検討 提案するFPGAソーティングアクセラレータ ►概要 ►Merge Sorter Tree,System Architecture ►実装・検証 評価 ►評価環境 ►アクセラレータの性能評価 結論・今後の課題 5
- 6. FPGA-ホストPC間のインターフェース比較 USB3.0は，外付けインターフェースの中でも 接続が非常に容易で，様々な環境で使える PCI Express x1に迫る高い転送速度 ►通信速度がボトルネックになりにくい →USB3.0を選択 6 接続方法 USB3.0 USB2.0 UART Ethernet PCI Express 最高速度(理論値) 5Gbps 480Mbps 数Mbps 1Gbps@GbE 10Gbps@XGbE 8GB/s@2.0 x8 1GB/s@2.0 x1 内蔵/外付 外付 外付 外付 外付 内蔵 最新PCでの普及率 ○ ○ × ×(XGbE) △ ホットスワップ ○ ○ × ○ ○ バスパワー 900mA,5V 500mA,5V × × 25/75W@x16
- 7. 発表の流れ Motivation FPGA-ホスト間のインターフェース検討 提案するFPGAソーティングアクセラレータ ►概要 ►Merge Sorter Tree,System Architecture ►実装・検証 評価 ►評価環境 ►アクセラレータの性能評価 結論・今後の課題 7
- 8. 発表の流れ Motivation FPGA-ホスト間のインターフェース検討 提案するFPGAソーティングアクセラレータ ►概要 ►Merge Sorter Tree,System Architecture ►実装・検証 評価 ►評価環境 ►アクセラレータの性能評価 結論・今後の課題 8
- 9.
- 10. 発表の流れ Motivation FPGA-ホスト間のインターフェース検討 提案するFPGAソーティングアクセラレータ ►概要 ►Merge Sorter Tree,System Architecture ►実装・検証 評価 ►評価環境 ►アクセラレータの性能評価 結論・今後の課題 10
- 11. 複数のソート済みデータ列を1つにマージするデータパス 図は 4-way MergeSorter Tree ソート対象のデータ列が入力数より多い場合は複数回通す必要 Merge Sorter Tree 11 参考: A high performance sorting architecture exploiting run-time reconfiguration on fpgas for large problem sorting. (Dirk Koch and Jim Torresen, FPGA ’11,) > > > > Comparator Short FIFO 入力レーン = way

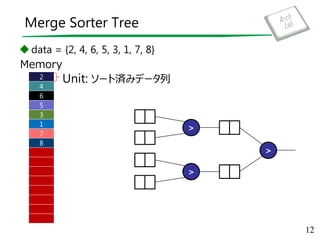

- 12. Merge Sorter Tree data= {2, 4, 6, 5, 3, 1, 7, 8} 12 2 Memory > > > 4 6 5 3 1 7 8 Unit: ソート済みデータ列
- 13. Merge Sorter Tree data= {2, 4, 6, 5, 3, 1, 7, 8} 13 Memory > > > 2 6 3 7 8 2 4 6 5 3 1 7

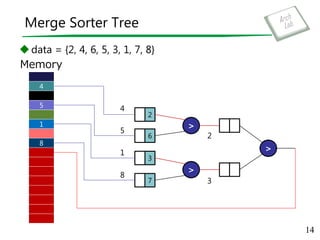

- 14. Merge Sorter Tree data= {2, 4, 6, 5, 3, 1, 7, 8} 14 Memory > > > 2 6 3 7 4 5 1 8 3 2 8 4 5 1
- 15. Merge Sorter Tree data= {2, 4, 6, 5, 3, 1, 7, 8} 15 Memory > > > 6 7 2 3 7 6 2 8 4 5 1 8 4 5 1

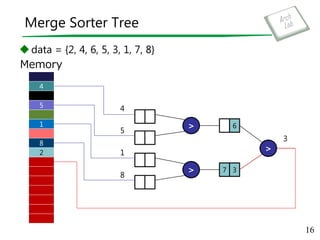

- 16. Merge Sorter Tree data= {2, 4, 6, 5, 3, 1, 7, 8} 16 Memory > > > 6 37 3 8 2 4 5 1 8 4 5 1
- 17. Merge Sorter Tree data= {2, 4, 6, 5, 3, 1, 7, 8} 17 Memory > > 6 7 6 8 2 3 > 4 5 1 8 4 5 1

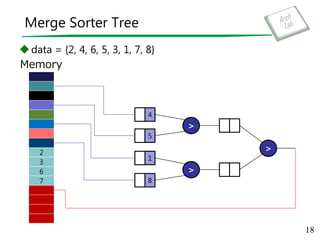

- 18. Merge Sorter Tree data= {2, 4, 6, 5, 3, 1, 7, 8} 18 Memory > > > 4 5 1 8 2 3 6 7

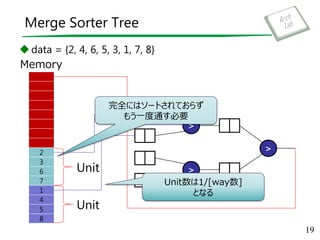

- 19. Merge Sorter Tree data= {2, 4, 6, 5, 3, 1, 7, 8} 19 Memory > > > 1 4 5 8 完全にはソートされておらず もう一度通す必要 Unit Unit Unit数は1/[way数] となる 2 3 6 7
- 20. Merge Sorter Tree data= {2, 4, 6, 5, 3, 1, 7, 8} 20 Memory > > > 1 2 3 4 5 6 7 8
- 21.

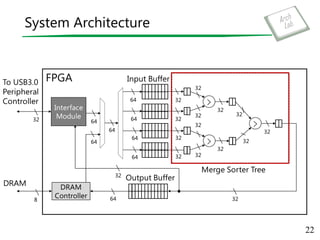

- 22.
- 23. 発表の流れ Motivation FPGA-ホスト間のインターフェース検討 提案するFPGAソーティングアクセラレータ ►概要 ►Merge Sorter Tree,System Architecture ►実装・検証 評価 ►評価環境 ►アクセラレータの性能評価 結論・今後の課題 23
- 24. 特電 Artix-7 評価ボード 24 72mm 50mm USB3.0Peripheral Controller 持ち運べる
- 25. USB3.0の通信速度 25 0.25 3.84 39.1 221 330 354 0.13 2.04 25.1 196 334 355 0 50 100 150 200 250 300 350 400 16Bytes 256 Bytes 4K Bytes 64K Bytes 1M Bytes 16M Bytes Bandwidth[MB/s] Data Size Host PC → FPGA FPGA → Host PC 公称限界値: 360[MB/s] 今回ソート対象のデータ列は32M要素で128MB 限界転送速度達成の見込み

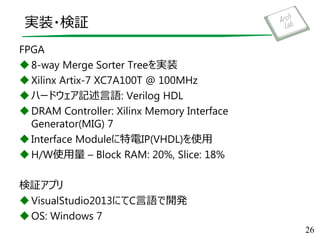

- 26. 実装・検証 FPGA 8-way Merge SorterTreeを実装 Xilinx Artix-7 XC7A100T @ 100MHz ハードウェア記述言語: Verilog HDL DRAM Controller: Xilinx Memory Interface Generator(MIG) 7 Interface Moduleに特電IP(VHDL)を使用 H/W使用量 – Block RAM: 20%, Slice: 18% 検証アプリ VisualStudio2013にてC言語で開発 OS: Windows 7 26
- 27. 27 検証アプリコード概略 01:#define ELM =32*1024*1024; 02:int data[ELM]; 03: 04:int (main){ 05: init(data); // データ列生成・初期化 06: 07: start = getTime(); 08: USBWrite(data,ELM); // Send 09: USBRead(data,ELM); // Receive 10: end = getTime(); 11: 12: errchk(); 13: elapsed_time = end – start; 14: display(elapsed_time); 15:} 01:#define ELM = 32*1024*1024; 02:int data[ELM]; 03: 04:int (main){ 05: init(data); 06: 07: start = getTime(); 08: MergeSort(data,0,ELM-1); 09: 10: end = getTime(); 11: 12: errchk(); 13: elapsed_time = end – start; 14: display(elapsed_time); 15:} FPGAアクセラレータに ソーティングさせる場合 ホストPC上のみで ソーティングを行う場合
- 28. 発表の流れ Motivation FPGA-ホスト間のインターフェース検討 提案するFPGAソーティングアクセラレータ ►概要 ►Merge Sorter Tree,System Architecture ►実装・検証 評価 ►評価環境 ►アクセラレータの性能評価 結論・今後の課題 28
- 29.
- 30. 4種類の評価環境 – ComputerA 30 Core i7-3770K @3.50GHz 16GB DDR3 Memory Supports USB3.0 High Performance!
- 31. 4種類の評価環境 – ComputerB 31 Supports USB3.0 Core i3-4010U @1.70GHz 4GB DDR3 Memory Portable!
- 32. 4種類の評価環境 – ComputerC 32 Only supports USB2.0 Core i7-870 @2.93GHz 4GB DDR3 Memory
- 33. 4種類の評価環境 – ComputerD 33 Core Duo T2400 @1.83GHz 1GB DDR2 Memory Only supports USB2.0
- 34. 0 2 4 6 8 10 12 CPU FPGA CPUFPGA CPU FPGA CPU FPGA Computer A Computer B Computer C Computer D ElapsedTime[s] Data Transfer Sorting only USB3.0 USB2.0 評価―int型32M個のソーティング 34

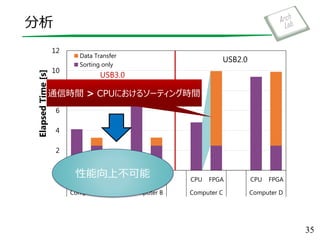

- 35. 0 2 4 6 8 10 12 CPU FPGA CPUFPGA CPU FPGA CPU FPGA Computer A Computer B Computer C Computer D ElapsedTime[s] Data Transfer Sorting only USB3.0 USB2.0 分析 35 性能向上不可能 通信時間 > CPUにおけるソーティング時間
- 36. 0 2 4 6 8 10 12 CPU FPGA CPUFPGA CPU FPGA CPU FPGA Computer A Computer B Computer C Computer D ElapsedTime[s] Data Transfer Sorting only USB3.0 USB2.0 分析 36 通信時間 大幅減 USB3.0で 性能向上
- 37. 4.12 3.27 8.673.28 0 2 4 6 8 10 CPU FPGA CPU FPGA Computer A Computer B ElapsedTime[s] 評価 @USB3.0環境 37 2.64x Faster 1.26x Faster Merge Sorter Treeを32-wayに拡張しComputer AのCPU比 1.88倍の高速化達成 様々な環境で 使える
- 38. 発表の流れ Motivation FPGA-ホスト間のインターフェース検討 提案するFPGAソーティングアクセラレータ ►概要 ►Merge Sorter Tree,System Architecture ►実装・検証 評価 ►評価環境 ►アクセラレータの性能評価 結論・今後の課題 38

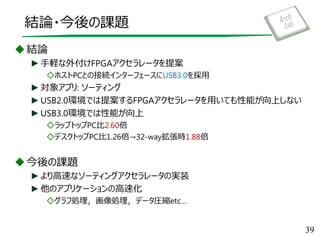

- 39.
- 40. 発表履歴・予定 電子情報通信学会研究会(RECONF) 発表 (2015/01/30) ►「USB3.0接続の手軽で高速なFPGAアクセラレータ」 ►臼井琢真，小林 諒平，吉瀬 謙二 ARC 2015 POSTER SESSION (2015/04/15-17) ►“A Challenge of Portable and High-speed FPGA Accelerator” ►Takuma USUI, Ryohei KOBAYASHI, Kenji KISE 40
