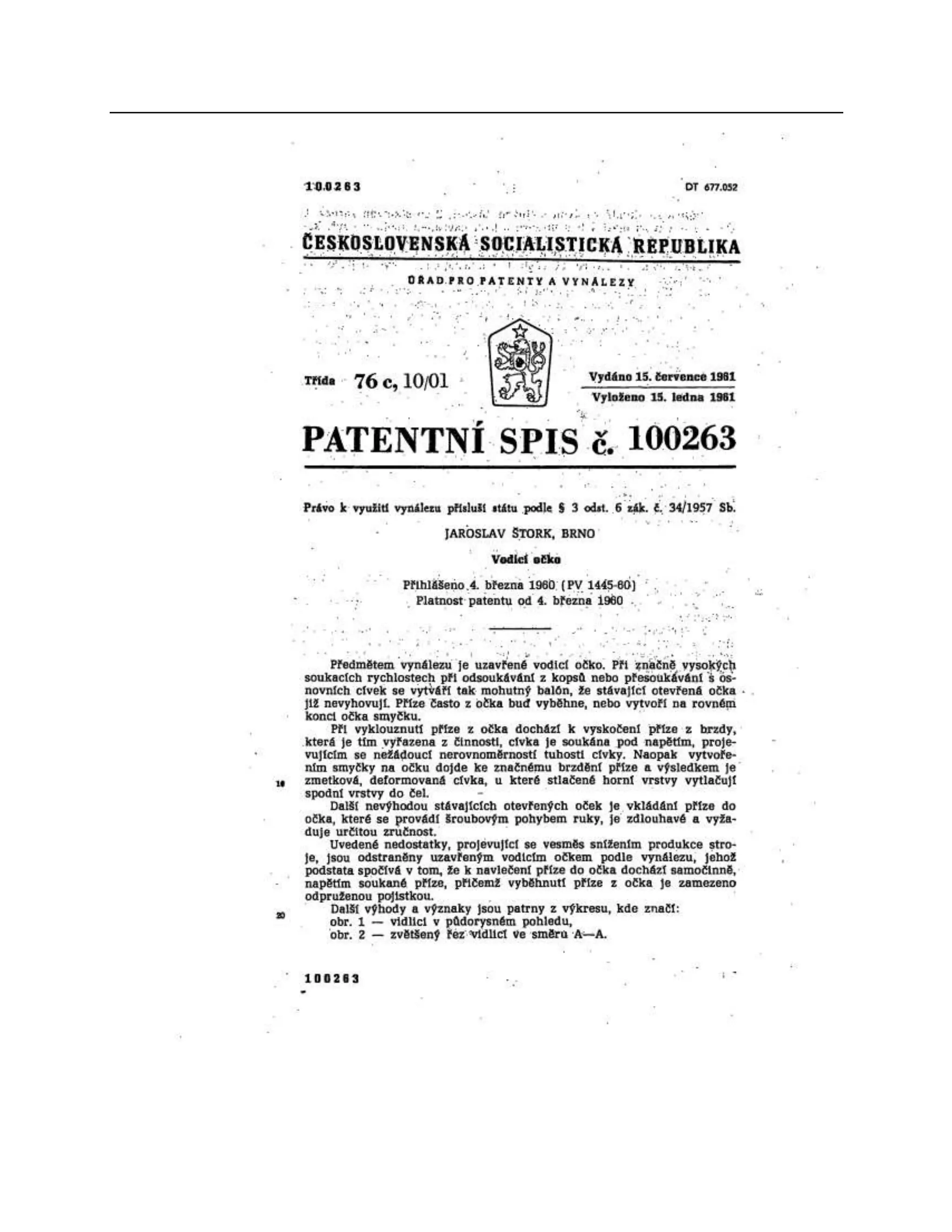

2. 10
vydáno 15. července 1881 . Vyloženo 15. ledna 1961
Třída · 76
PATENTNÍ spis č.
100263
Právo k využití vynálezu přísluší státu podle 3 odst. . 34/1957
JAROSLAV ŠTORK, BRNO
« vodici očko
Přihlášeno . března 1960 (Fv 1445-66) i Platnost patentu od .
března 1980 ..
Předmětem vynálezu je uzavřené vodicí očko. Při značně vysokých soukacích
rychlostech při odsoukávání z kopsů nebo přesoukávání s novních cívek se vytváří tak
mohutný balón, že stávající otevřená očka . . již nevyhovují. Příze často z očka buď
vyběhne, nebo vytvoří na rovném konci očka smyčku.
Při vyklouznutí příze z očka dochází k vyskočení příze z brzdy, která je tím vyřazena z činnosti,
cívka je soukána pod napětím, projevujícím se nežádoucí nerovnoměrností tuhosti cívky. Naopak
vytvořením smyčky na očku dojde ke značnému brzdění příze a výsledkem je zmetková, deformovaná
cívka, u které stlačené horní vrstvy vytlačují spodní vrstvy do čel. .
Další nevýhodou stávajících otevřených oček je vkládání příze do očka, které se provádí šroubovým
pohybem ruky, je zdlouhavé a vyžaduje určitou zručnost.
Uvedené nedostatky, projevující se vesměs snížením produkce stroje, jsou odstraněny uzavřeným
vodicím očkem podle vynálezu, jehož podstata spočívá v tom, že k navlečení příze do očka dochází
samočinně, napětím soukané příze, přičemž vyběhnutí příze z očka je zamezeno odpruženou pojistkou.
Další výhody a význaky jsou patrny z výkresu, kde značí:

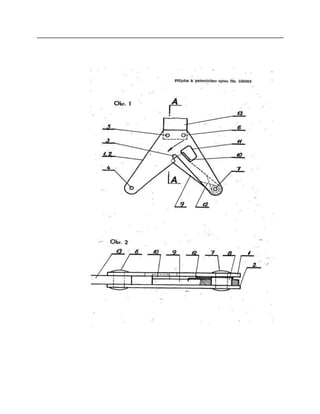

obr. 1 – vidlici v půdorysném pohledu, obr. 2 – zvětšený řez vidlicí ve směru AA.

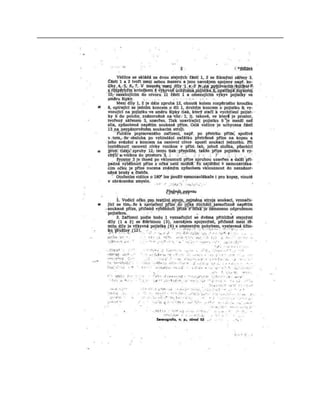

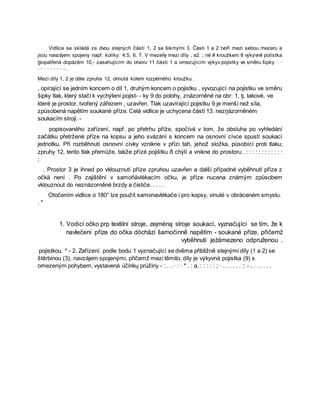

4. Vidlice se skládá ze dvou stejných částí 1, 2 se šikmými 3. Části 1 a 2 tvoří mezi sebou mezeru a
jsou navzájem spojeny např. kolíky: 4:5, 6, 7. V mezeřę mezi díly , a2. ; në # kroužkem 8 výkývně polístka
ģiopatřená dopázëm 10,- zasahujícím do otvoru 11 části 1 a omezujícím výkyv pojistky ve směru šipky. · ·
· · · · · · · · - .
Mezi díly 1, 2 je dále zpruha 12, ohnutá kolem rozpěrného kroužku .
, opírající se jedním koncem o díl 1, druhým koncem o pojistku , vyvozující na pojistku ve směru
šipky tlak, který stačí k vychýlení pojist- - ky 9 do polohy, znázorněné na obr: 1, tj. takové, ve
které je prostor, tvořený zářezem , uzavřen. Tlak uzavírající pojistku 9 je menší než síla,
způsobená napětím soukané příze. Celá vidlice je uchycena částí 13. nezņázorněném
soukacím stroji. -
popisovaného zařízení, např. po přetrhu příże, spočívá v tom, že obsluha po vyhledání
začátku přetržené příze na kopsu a jeho svázání s koncem na osnovní cívce spustí soukací
jednotku. Při rozběhnutí osnovní cívky vznikne v přízi tah, jehož složka, působící proti tlaku;
zpruhy 12, tento tlak přemůže, takže přízė pojištku 8 chýlí a vnikne do prostoru . : : : : : : : : : : : :
;
. Prostor 3 je ihned po vklouznutí příze zpruhou uzavřen a další případné vyběhnutí příze z
očkä není . Po zajištění v samoňävlékacím očku, je příze nucena známým způsobem
vklouznout do neznázorněné brzdy a čističe. . . . .
Otočením vidlice o 180° lze použít samonavlékače i pro kopsy, vinuté v obráceném smyslu.
. "
1. Vodicí očko prp textilní stroje, zejméną stroje soukací, vyznačující se tím, že k
navlečení příze do očka döchází šamočinně napětím - soukané příze, přičemž
vyběhnutí jeżämezeno odpruženou .
pojistkou. * - 2. Zařízení. podle bodu 1 vyznačující se dvěma přibližně stejnými díly (1 a 2) se
štěrbinou (3), navzájem spojenými, přičemž mezi těmito, díly je výkyvná pojistka (9) s
omezeným pohybem, vystavená účinkų prúžiny - : . . · : · * . : a, : : : : : ; · . . . . . . :: - . . . . . . .

6. Přnoha k patentnímu spisu čis. 100263
Obr. 1
