IAN PRAKARASA / 2103131053 / INTAN PERMATA A. / 2103131059 1

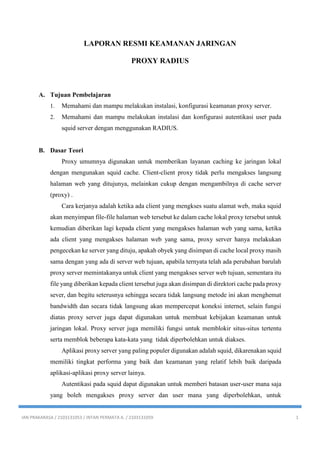

LAPORAN RESMI KEAMANAN JARINGAN
PROXY RADIUS
A. Tujuan Pembelajaran
1. Memahami dan mampu melakukan instalasi, konfigurasi keamanan proxy server.
2. Memahami dan mampu melakukan instalasi dan konfigurasi autentikasi user pada
squid server dengan menggunakan RADIUS.
B. Dasar Teori
Proxy umumnya digunakan untuk memberikan layanan caching ke jaringan lokal
dengan mengunakan squid cache. Client-client proxy tidak perlu mengakses langsung
halaman web yang ditujunya, melainkan cukup dengan mengambilnya di cache server
(proxy) .
Cara kerjanya adalah ketika ada client yang mengkses suatu alamat web, maka squid
akan menyimpan file-file halaman web tersebut ke dalam cache lokal proxy tersebut untuk
kemudian diberikan lagi kepada client yang mengakses halaman web yang sama, ketika
ada client yang mengakses halaman web yang sama, proxy server hanya melakukan
pengecekan ke server yang dituju, apakah obyek yang disimpan di cache local proxy masih
sama dengan yang ada di server web tujuan, apabila ternyata telah ada perubahan barulah
proxy server memintakanya untuk client yang mengakses server web tujuan, sementara itu
file yang diberikan kepada client tersebut juga akan disimpan di direktori cache pada proxy
sever, dan begitu seterusnya sehingga secara tidak langsung metode ini akan menghemat
bandwidth dan secara tidak langsung akan mempercepat koneksi internet, selain fungsi
diatas proxy server juga dapat digunakan untuk membuat kebijakan keamanan untuk
jaringan lokal. Proxy server juga memiliki fungsi untuk memblokir situs-situs tertentu
serta memblok beberapa kata-kata yang tidak diperbolehkan untuk diakses.
Aplikasi proxy server yang paling populer digunakan adalah squid, dikarenakan squid
memiliki tingkat performa yang baik dan keamanan yang relatif lebih baik daripada
aplikasi-aplikasi proxy server lainya.
Autentikasi pada squid dapat digunakan untuk memberi batasan user-user mana saja
yang boleh mengakses proxy server dan user mana yang diperbolehkan, untuk

mengaktifkan autentikasi kita memerlukan autentikator yang akan menangangi urusan
autentikasi, salah satunya dengan menggunakan RADIUS sebagai autentikasi user proxy.

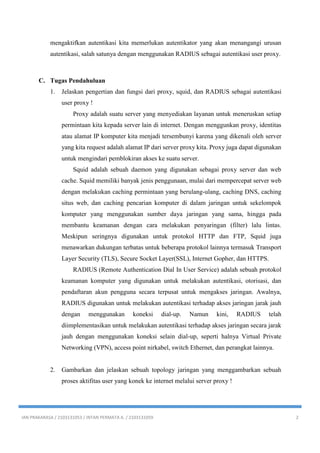

C. Tugas Pendahuluan
1. Jelaskan pengertian dan fungsi dari proxy, squid, dan RADIUS sebagai autentikasi
user proxy !
Proxy adalah suatu server yang menyediakan layanan untuk meneruskan setiap
permintaan kita kepada server lain di internet. Dengan menggunkan proxy, identitas
atau alamat IP komputer kita menjadi tersembunyi karena yang dikenali oleh server
yang kita request adalah alamat IP dari server proxy kita. Proxy juga dapat digunakan
untuk mengindari pemblokiran akses ke suatu server.
Squid adalah sebuah daemon yang digunakan sebagai proxy server dan web
cache. Squid memiliki banyak jenis penggunaan, mulai dari mempercepat server web
dengan melakukan caching permintaan yang berulang-ulang, caching DNS, caching
situs web, dan caching pencarian komputer di dalam jaringan untuk sekelompok
komputer yang menggunakan sumber daya jaringan yang sama, hingga pada
membantu keamanan dengan cara melakukan penyaringan (filter) lalu lintas.
Meskipun seringnya digunakan untuk protokol HTTP dan FTP, Squid juga
menawarkan dukungan terbatas untuk beberapa protokol lainnya termasuk Transport
Layer Security (TLS), Secure Socket Layer(SSL), Internet Gopher, dan HTTPS.
RADIUS (Remote Authentication Dial In User Service) adalah sebuah protokol
keamanan komputer yang digunakan untuk melakukan autentikasi, otorisasi, dan
pendaftaran akun pengguna secara terpusat untuk mengakses jaringan. Awalnya,
RADIUS digunakan untuk melakukan autentikasi terhadap akses jaringan jarak jauh
dengan menggunakan koneksi dial-up. Namun kini, RADIUS telah
diimplementasikan untuk melakukan autentikasi terhadap akses jaringan secara jarak
jauh dengan menggunakan koneksi selain dial-up, seperti halnya Virtual Private
Networking (VPN), access point nirkabel, switch Ethernet, dan perangkat lainnya.
2. Gambarkan dan jelaskan sebuah topology jaringan yang menggambarkan sebuah
proses aktifitas user yang konek ke internet melalui server proxy !

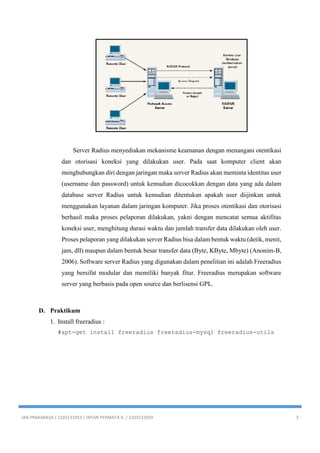

Server Radius menyediakan mekanisme keamanan dengan menangani otentikasi
dan otorisasi koneksi yang dilakukan user. Pada saat komputer client akan
menghubungkan diri dengan jaringan maka server Radius akan meminta identitas user
(username dan password) untuk kemudian dicocokkan dengan data yang ada dalam
database server Radius untuk kemudian ditentukan apakah user diijinkan untuk
menggunakan layanan dalam jaringan komputer. Jika proses otentikasi dan otorisasi
berhasil maka proses pelaporan dilakukan, yakni dengan mencatat semua aktifitas
koneksi user, menghitung durasi waktu dan jumlah transfer data dilakukan oleh user.
Proses pelaporan yang dilakukan server Radius bisa dalam bentuk waktu (detik, menit,
jam, dll) maupun dalam bentuk besar transfer data (Byte, KByte, Mbyte) (Anonim-B,
2006). Software server Radius yang digunakan dalam penelitian ini adalah Freeradius
yang bersifat modular dan memiliki banyak fitur. Freeradius merupakan software
server yang berbasis pada open source dan berlisensi GPL.
D. Praktikum
1. Install freeradius :
#apt-get install freeradius freeradius-mysql freeradius-utils

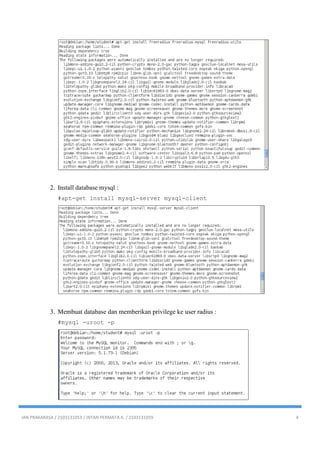

2. Install database mysql :
#apt-get install mysql-server mysql-client
3. Membuat database dan memberikan privilege ke user radius :
#mysql -uroot -p

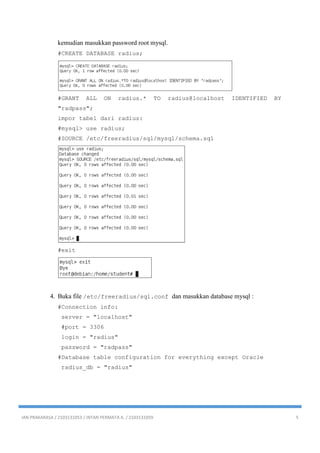

kemudian masukkan password root mysql.
#CREATE DATABASE radius;
#GRANT ALL ON radius.* TO radius@localhost IDENTIFIED BY
"radpass";
impor tabel dari radius:
#mysql> use radius;
#SOURCE /etc/freeradius/sql/mysql/schema.sql
#exit
4. Buka file /etc/freeradius/sql.conf dan masukkan database mysql :
#Connection info:
server = "localhost"
#port = 3306
login = "radius"
password = "radpass"
#Database table configuration for everything except Oracle
radius_db = "radius"

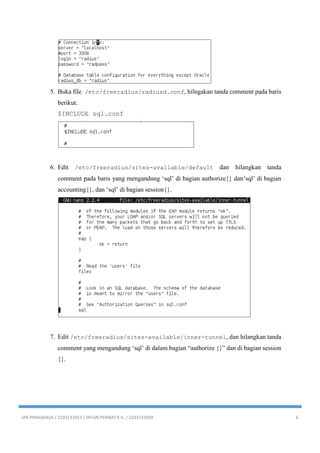

5. Buka file /etc/freeradius/radiusd.conf, hilngakan tanda comment pada baris
berikut.
$INCLUDE sql.conf
6. Edit /etc/freeradius/sites-available/default dan hilangkan tanda
comment pada baris yang mengandung ‘sql’ di bagian authorize{} dan‘sql’ di bagian
accounting{}, dan ‘sql’ di bagian session{}.
7. Edit /etc/freeradius/sites-available/inner-tunnel, dan hilangkan tanda
comment yang mengandung ‘sql’ di dalam bagian “authorize {}” dan di bagian session
{}.

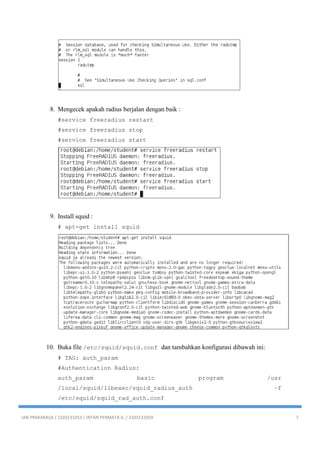

8. Mengecek apakah radius berjalan dengan baik :
#service freeradius restart
#service freeradius stop
#service freeradius start
9. Install squid :
# apt-get install squid
10. Buka file /etc/squid/squid.conf dan tambahkan konfigurasi dibawah ini:
# TAG: auth_param
#Authentication Radius:
auth_param basic program /usr
/local/squid/libexec/squid_radius_auth –f
/etc/squid/squid_rad_auth.conf

auth_param basic children 5
auth_param basic realm LAB COMPUTER NETWORKS
auth_param basic credentialsttl 2 hours
auth_param basic casesensitive off
acl radius-auth proxy_auth REQUIRED
# TAG: http_access
# Allow authorized users:
http_access allow radius-auth
11. Download plugin radius :
# wget
http://www.squidcache.org/contrib/squid_radius_auth/squid_radi
us_auth-1.10.tar.gz

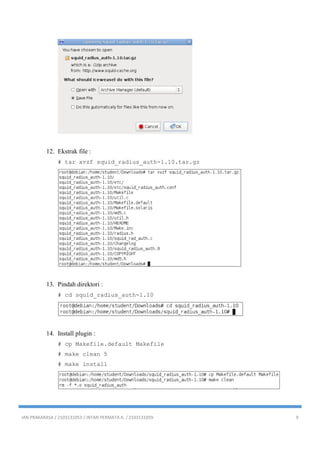

12. Ekstrak file :
# tar xvzf squid_radius_auth-1.10.tar.gz
13. Pindah direktori :
# cd squid_radius_auth-1.10
14. Install plugin :
# cp Makefile.default Makefile
# make clean 5
# make install

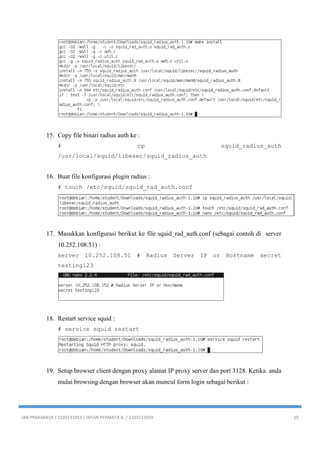

15. Copy file binari radius auth ke :
# cp squid_radius_auth
/usr/local/squid/libexec/squid_radius_auth
16. Buat file konfigurasi plugin radius :
# touch /etc/squid/squid_rad_auth.conf
17. Masukkan konfigurasi berikut ke file squid_rad_auth.conf (sebagai contoh di server
10.252.108.51) :
server 10.252.108.51 # Radius Server IP or Hostname secret
testing123
18. Restart service squid :
# service squid restart
19. Setup browser client dengan proxy alamat IP proxy server dan port 3128. Ketika anda
mulai browsing dengan browser akan muncul form login sebagai berikut :

20. Melihat log squid di squid server :
# tail -l /var/log/squid/access.log

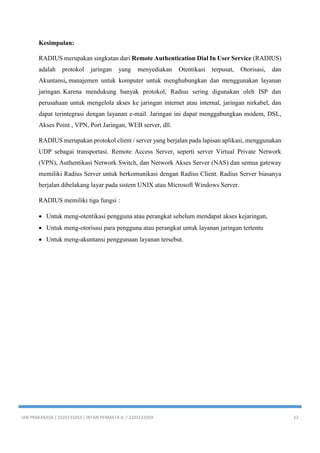

Kesimpulan:
RADIUS merupakan singkatan dari Remote Authentication Dial In User Service (RADIUS)
adalah protokol jaringan yang menyediakan Otentikasi terpusat, Otorisasi, dan
Akuntansi, manajemen untuk komputer untuk menghubungkan dan menggunakan layanan
jaringan. Karena mendukung banyak protokol, Radius sering digunakan oleh ISP dan
perusahaan untuk mengelola akses ke jaringan internet atau internal, jaringan nirkabel, dan
dapat terintegrasi dengan layanan e-mail. Jaringan ini dapat menggabungkan modem, DSL,
Akses Point , VPN, Port Jaringan, WEB server, dll.
RADIUS merupakan protokol client / server yang berjalan pada lapisan aplikasi, menggunakan
UDP sebagai transportasi. Remote Access Server, seperti server Virtual Private Network
(VPN), Authentikasi Network Switch, dan Network Akses Server (NAS) dan semua gateway
memiliki Radius Server untuk berkomunikasi dengan Radius Client. Radius Server biasanya
berjalan dibelakang layar pada sistem UNIX atau Microsoft Windows Server.
RADIUS memiliki tiga fungsi :
 Untuk meng-otentikasi pengguna atau perangkat sebelum mendapat akses kejaringan,
 Untuk meng-otorisasi para pengguna atau perangkat untuk layanan jaringan tertentu
 Untuk meng-akuntansi penggunaan layanan tersebut.
