【UE4.25 新機能】ロードの高速化機能「IOStore」について

【UE4.25 新機能】ロードの高速化機能「IOStore」について

• 1.
  IOStore Epic Games Japan SoftwareEngineer, Developer Relations Ken Kuwano
• 2.
  #UE4 | @UNREALENGINE はじめに ●IOStoreはまだ実験的な機能のため、構成や詳細な内容は今後 変わる可能性があります ● 内容は UE4.25.4 をベースとした内容となります
• 3.
  #UE4 | @UNREALENGINE 目次 ●IOStoreの概要 ● IOStoreとNewLoader ● ロードと負荷対策
• 4.
  #UE4 | @UNREALENGINE IOStoreとは ●UE4.25から実装された新しいロードシステムの一部 ● IOの情報をストア（保管）する機能 ● IOのパフォーマンスを改善してロードを高速化 ● IOStoreの機能を有効にしたパッケージアプリで有効
• 5.
  #UE4 | @UNREALENGINE ロードシステムのロードマップ AsyncLoader 従来のローダー AsyncLoader2 新しいローダー Editor動作 NotIoStoreビルド IoStoreビルド UE4.25 Experimental UE4.26 Beta
• 6.
  #UE4 | @UNREALENGINE AsyncLoader2とは？ フォーラム：UnrealEngine 4.26 Previewより抜粋
• 7.
  #UE4 | @UNREALENGINE Build
Cook
 Stage
 Package
 IOStoreの作用 Archive
 .uasset .uasset .uasset .uasset .pak 暗号化や圧縮のために 1つのファイルにまとめる パッケージ作成フロー (IOStore=OFF)
• 8.
  #UE4 | @UNREALENGINE Build
Cook
 Stage
 Package
 IOStoreの作用 Archive
 .uasset .uasset .uasset .uasset .pak .utoc .ucas アセット ＋高速化用のファイル パッケージ作成フロー (IOStore=ON)
• 9.
  #UE4 | @UNREALENGINE IOStoreの適用 IOStoreを有効にしたアプリケーションパッケージを作成 [手順] 1.IOStoreを有効にする 2. パッケージを作成する
• 10.

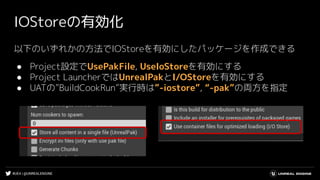

  #UE4 | @UNREALENGINE IOStoreの有効化 以下のいずれかの方法でIOStoreを有効にしたパッケージを作成できる ●Project設定でUsePakFile, UseIoStoreを有効にする ● Project LauncherではUnrealPakとI/OStoreを有効にする ● UATの”BuildCookRun”実行時は”-iostore”, “-pak”の両方を指定
• 11.
  #UE4 | @UNREALENGINE IoStore=OFF IoStore=ON パッケージ作成後のアセット配置の違い
• 12.
  #UE4 | @UNREALENGINE .pakファイル以外に.ucas,.utocファイルが追加 IOStore有効時のファイル構成 .pak : パックファイル .ucas : コンテナファイル .utoc : 目次ファイル
• 13.
  #UE4 | @UNREALENGINE .pak：パックファイル ●IOStore=OFF時は 全てのアセットファイル を格納 ● IOStore=ON時は アクセス頻度が低いファイル を格納 ● .ini, .ushaderbytecode, .uproject などが保存される ● 今まで保存されていたアセットファイルは.ucasに移行
• 14.
  #UE4 | @UNREALENGINE アセットファイル(.uasset, .umap, .ubulk, .uptnl, uexp)を格納 ● 16Byteアライメントオーダーによるパフォーマンス向上 ● アセットデータの効率的な配置によるファイルアクセスの高速化 .ucas：コンテナファイル アセット1 00 00 0 15 アセット2 アセット2 00 00 00 00 アセット3 00 00 00 00 00 00 アセット3 アセット情報 (FIoBuffer)
• 15.
  #UE4 | @UNREALENGINE 目次（TOC：TableOf Contents）情報を格納 ● .ucasとパッケージを紐づけるため目次情報 .utoc：目次ファイル ChunkId OffsetAndLength ヘッダー情報 (FIoStoreTocHeader) アセット別情報 (FIoStoreTocEntry) Magic Header Size Entry Count Entry Size Padding 1001 0 320 1002 320 160 1003 480 32000
• 16.
  #UE4 | @UNREALENGINE プロジェクトとは別にグローバル.ucas/.utocファイルが追加 IOStore有効時のファイル構成
• 17.
  #UE4 | @UNREALENGINE global.ucas：グローバルコンテナファイル コンテナからパッケージをロードするために必要な情報が格納 IoChunkType内容 LoaderGlobalMeta グローバルメタ情報テーブル パッケージのロードに関するストア情報 LoaderInitialLoadMeta 初回ロードメタ情報テーブル パッケージとバンドルを紐づける情報 LoaderGlobalNames グローバルネームテーブル ロード時にバンドルとオブジェクト名を紐づけるネームテーブル LoaderGlobalNameHashes グローバルネームハッシュ ロード時にバンドルとオブジェクト名を紐づけるハッシュテーブル
• 18.
  #UE4 | @UNREALENGINE global.utoc：グローバル目次ファイル こちらは空のヘッダー情報のみで未使用
• 19.
  #UE4 | @UNREALENGINE IOStoreの効果検証 条件 ●サンプルでスタートアップレベルのロード時間を計測 ● Win64/Testビルドのパッケージ, Unreal Insightsを使用 ※KiteDemoはWorldComposition無効で計測
• 20.
  #UE4 | @UNREALENGINE サンプルでの検証結果 IOStoreの有効化はロード時間を改善 28%↓ 28%↓ 5%↓
• 21.
  #UE4 | @UNREALENGINE 目次 ●IOStoreの概要 ● IOStoreとNewLoader ● ロードと負荷対策
• 22.
  #UE4 | @UNREALENGINE Game アセットロード時の非同期ロードってこんなイメージだっけ？ AsyncLoading Load Other Work アセット Data Request Read 「非同期ロードはGameに影響しない」ではない。 （正しくは次ページ以降で）
• 23.
  #UE4 | @UNREALENGINE GameThread AsyncLoaderによるロードの概念図 AsyncLoading Thread PoolThread Load Work/Wait Work/WaitComplete Complete Seek/Read Read .pak Data ゲームのメイン処理 バックグラウンドのロードを制御 ファイルの読み込み制御 Load Request
• 24.
  #UE4 | @UNREALENGINE LoadPackage AsyncArchivePoolThread Seek/Read GameThread AsyncLoading Thread Event Queue AsyncLoaderによるロードとファイルアクセス AsyncPackage CreateLinker Start QueuePackage AsyncPackage AsyncPackage AsyncPackage スレッド
• 25.
  #UE4 | @UNREALENGINE AsyncLoaderによるロードとファイルアクセス AsyncArchivePoolThread ⑤Seek/Read GameThread AsyncLoading Thread Event Queue AsyncPackage ③ CreateLinker ④ Start ② QueuePackage AsyncPackage AsyncPackage AsyncPackage ① LoadPackage スレッド
• 26.
  #UE4 | @UNREALENGINE AsyncLoader ●Async Loading Thread ● Game Threadのバックグラウンドでアセットをロード ● Pool Thread ● FileIOのAPIを実行して.pakファイルからアセットを読み込み
• 27.
  #UE4 | @UNREALENGINE GameThread AsyncLoader2によるロードの概念図 Async Loading Thread2 IoService Load Work/Wait Work/Wait Complete Complete Seek/Read Read .ucas Data ゲームのメイン処理 バックグラウンドのロードを制御 ファイルの読み込み制御 Load Request
• 28.
  #UE4 | @UNREALENGINE AsyncLoader2によるロードとファイルアクセス LoadPackage IoDispatcherIoService Seek/Read GameThread AsyncLoading Thread2 Event Queue AsyncPackage2 ReadWithCallback ReadFrom BlockFile QueuePackage AsyncPackage2 AsyncPackage2 AsyncPackage2 スレッド
• 29.
  #UE4 | @UNREALENGINE AsyncLoader2によるロードとファイルアクセス ①LoadPackage IoDispatcherIoService ⑤ Seek/Read GameThread AsyncLoading Thread2 Event Queue AsyncPackage2 ③ ReadWithCallback ④ ReadFrom BlockFile ② QueuePackage AsyncPackage2 AsyncPackage2 AsyncPackage2 スレッド
• 30.
  #UE4 | @UNREALENGINE AsyncLoader2 ●Async Loading Thread2 ● 新しい非同期ロード用スレッド ● IOStoreを利用するための変更 ● CPUオーバーヘッドを減らし効率的な方法でIOをリクエスト ● IoDispatcher ● Async Loading ThreadとIoServiceを中継 ● IoService ● FileIOのAPIを実行して.ucasファイルからアセットを読み込み
• 31.
  #UE4 | @UNREALENGINE 目次 ●IOStoreの概要 ● IOStoreとNewLoader ● ロードと負荷対策
• 32.
  #UE4 | @UNREALENGINE https://www.slideshare.net/EpicGamesJapan/ue4loadinggcprofiling このスライドを見れば分かりますが、
• 33.
  #UE4 | @UNREALENGINE UnrealInsightsでロードの解析と改善策の検討もできます
• 34.
  #UE4 | @UNREALENGINE スレッドの処理やアセット毎の処理時間を視覚化 (AssetLoading Insights)
• 35.
  #UE4 | @UNREALENGINE
• 36.
  #UE4 | @UNREALENGINE AsyncLoader2によるロードとファイルアクセス LoadPackage IoDispatcherIoService Seek/Read GameThread AsyncLoading Thread2 Event Queue AsyncPackage2 ReadWithCallback ReadFrom BlockFile QueuePackage AsyncPackage2 AsyncPackage2 AsyncPackage2 スレッド
• 37.

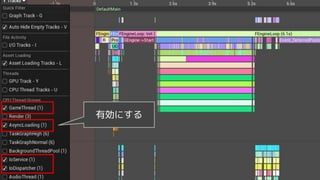

  #UE4 | @UNREALENGINE 有効にする
• 38.
  #UE4 | @UNREALENGINE プロファイルをキャプチャ 以下の起動引数を追加してアプリケーションを起動 -trace=cpu,file,loadtime-statnamedevents -AsyncLoadingThread
• 39.
  #UE4 | @UNREALENGINE ロードの検証ポイント どこで処理に時間が掛かっているか(バーが長い？) ● IO ● Async Loading Thread ● Game Thread
• 40.
  #UE4 | @UNREALENGINE アセットロード時のタイムライン(フロー)
• 41.
  #UE4 | @UNREALENGINE AsyncLoader2によるロードとファイルアクセス LoadPackage IoDispatcherIoService Seek/Read GameThread AsyncLoading Thread2 Event Queue AsyncPackage2 ReadWithCallback ReadFrom BlockFile QueuePackage AsyncPackage2 AsyncPackage2 AsyncPackage2 スレッド
• 42.
  #UE4 | @UNREALENGINE アセットロード時のタイムライン(フロー)
• 43.
  #UE4 | @UNREALENGINE アセットロード時のタイムライン(フロー) ① ② ③ ④ ⑥ ⑤
• 44.

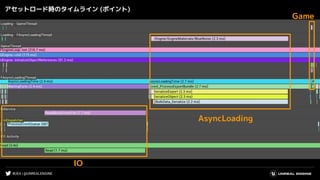

  #UE4 | @UNREALENGINE アセットロード時のタイムライン(ポイント) IO AsyncLoading Game
• 45.
  #UE4 | @UNREALENGINE アセットロード時のタイムライン(IO) IO
• 46.
  #UE4 | @UNREALENGINE 負荷要因と対策(IO) 負荷 ● ファイルの読み込み時のシークとリード 対策 ● アセットのデータサイズ削減 ● アセットの読み込みタイミング変更 (常駐化、先読み、後読み)
• 47.
  #UE4 | @UNREALENGINE アセットロード時のタイムライン(AsyncLoading) AsyncLoading
• 48.
  #UE4 | @UNREALENGINE 負荷要因と対策(AsyncLoading) 負荷 ● パッケージのリファレンス ● ネイティブクラスのコンストラクタ ● シリアライズ処理（テクスチャ, マテリアル, スタティックメッシュなど...） 対策 ● リファレンス(ハード/ソフト)の管理 ● コンストラクタ処理の最適化 ● テクスチャ(Shadowmap, Cubemap, Lightmap)の解像度、Mip設定の見直し ● シェーダーが参照するリソース数の削減 ● スタティックメッシュのLOD設定の削減
• 49.
  #UE4 | @UNREALENGINE アセットロード時のタイムライン(Game) Game
• 50.
  #UE4 | @UNREALENGINE 負荷要因と対策(Game) 負荷 ● レベルストリーミング ● アクター、コンポーネントの追加 ● アニメーション処理、物理ボディのセットアップ処理 ● マテリアルのポストロード処理 対策 ● レベルストリーミングのタイミング調整 ● 余剰なアクター、コンポーネントの整理 ● アニメーションの制御、Collision設定, 物理ボディ数の調整 ● 不要なマテリアルのロードチェック
• 51.
  #UE4 | @UNREALENGINE ロードの検証ポイント どこで処理に時間が掛かっているか(バーが長い？) ● IO ● Async Loading Thread ● Game Thread
• 52.
  #UE4 | @UNREALENGINE まとめ ●IOStoreを利用することでロード時間の短縮 ● 4.25ではExperimental, 4.26ではBetaとして利用可能 ● IOのパフォーマンスとCPUのオーバーヘッドを抑制 ● ロード時間は積極的に改善 ● Unreal Insightsは解析の役に立ちます ● 実装の時点から注意しておきましょう
