1. Pokok bahasan:
JARINGAN DISTRIBUSI

2. JARINGAN DISTRIBUSI
Dipresentasekan oleh :
Teguh W.Y.A Mahlia mahlan H.
Pembimbing : Ir.Makmur Saini, MT
Program study Teknik Konersi Energi
Politeknik Negeri Ujung Pandang

3. SUB POKOK BAHASAN :
• Penjelasan tentang jaringan distribusi
• Jenis-jenis jaringan distribusi
- Jaringan distribusi udara
- Jaringan distribusi bawah tanah
- Jaringan distribusi bawah laut
• Model jaringan distribusi
• Contoh jaringan distribusi

5. Gambar transmisi dan distribusi jaringan listrik
KONSUMENG T D S GI GD
JTT JTM JTR
T

6. A. PENJELASAN TENTANG JARINGAN
DISTRIBUSI
Jaringan distribusi adalah suatu saluran/
jaringan yang menghubungkan dari sumber
daya listrik besar (gardu induk) dengan para
konsumen/pemakai listrik baik itu
pabrik,industri,atau rumah tangga.
Jaringan distribusi itu terdiri dari :
1. Jaringan tegangan menengah (primer)
2. Jaringan tegangan rendah (sekunder)

7. • Klasifikasi saluran/jaringan
Ada 3 jenis saluran/jaringan :
a.Saluran pendek :yaitu saluran yang
mempunyai panjang dibawah ± 80 km.
b.Saluran menengah : yaitu saluran yang
mempunyai panjang antara 80 s/d 250 km.
c.Saluran panjang : yaitu saluran yang
mempunyai panjang diatas 250 km.

8. Pada jaringan distribusi terdapat gardu distribusi
yang berfungsi sebagai alat untuk menurunkan
tegangan menengah ke tegangan rendah,(atau
menurunkan tegangan primer ke tegangan
sekunder).
1.Jaringan tegangan menengah (primer)
Ini merupakan bagian dari system distribusi yang
terletak mulai dari gardu induk sampai pada
suatu gardu distribusi.
Di Indonesia dikenal ada beberapa jaringan
tegangan menengah,yaitu; 6 kV, 12kV, 20kV, 24
kV, dan 30 kV. Tetapi yang digunakan di Indonesia
adalah tegangan 20 kV.

9. 2. Jaringan tegangan rendah (sekunder)
Ini merupakan bagian dari system distribusi yang
terletak mulai dari rel pembagi pada suatu
gardu distribusi sampai pada Kwh meter
konsumen. Sebagai contoh,di Indonesia
tegangan diturunkan sampai 110 V,220 V, 380 V.
Komponen-komponen yang ada pada jaringan distribusi :
1. Kawat penghantar / konduktor,
2. Tiang listrik,
3. Isolator,
4. Gardu hubung
5. Pengaman.

10. 1. Kawat penghantar/konduktor
Yaitu alat yang dipakai untuk menyalurkan atau mengalirkan
tegangan.
Syarat-syarat penghantar yang baik :
a. Punya daya hantar yang baik.
b. Punya daya tarik yang tinggi.
c. Koefisien muai panjangnya kecil
d. Elastisitasnya besar
Bahan yang biasa dipakai untuk kawat penghantar:
- Aluminium
- Tembaga

11. Gambar kawat penghantar/konduktor

13. 2. Tiang listrik
Yaitu suatu alat yang digunakan sebagai
penunjang/penyangga dari kawat penghantar
dalam mendistribusikan tegangan.
Macam-macam tiang listrik:
a. Berdasarkan bahannya
- Tiang baja
- Tiang beton

14. b. Berdasarkan fungsinya
- Tiang penyangga/utama : digunakan
untukmenyangga kawat penghantar.
- Tiang penopang : digunakan untuk
menopang tiang utama supaya tidak
miring/ambruk.
- Tiang penegang : digunakan pada
saluran/jaringan distribusi yang lurus.

15. Berikut Adalah Bebebera Tiang
Penyangga Jaringan Distribusi
Yang terdapat Di Luar Negeri

19. • Jaringan Distribusi Di Salah satu kota di Negara
Australia

23. • Jaringan Distribusi Di Negara Belanda

24. Jaringan Distribusi Di Salah Satu kota di
Enggland

25. Jaringan Distribusi Yang terlihat
Dari Udara

28. Kerusakan Jaringan Distribusi Akibat
Alam

31. Dan Berikut Beberapa Perbaikan
Jaringan Distribusi

34. • Salah satu perbaikan jaringan distribusi di belanda

35. Diagram Jaringan Distribusi DI Negara
Denmark
When Skagerrak 3 (1993) was built it was decided to reconfigure the existing
bipole so that Pole 1 and Pole 2 operate with the same current direction.
Thereby achieving a better current balance, since the Pole 3 has a higher
current than Pole 1 and 2.

36. 3. Isolator
Yaitu suatu bahan/alat yang digunakan untuk
menjaga tegangan listrik supaya tidak terjadi
gangguan.
Bahan-bahan isolator :
- Beling (glass)
- keramik
- porselin
- karet,plastik,dll

37. Macam-macam isolator :
- isolator tumpu
- isolator gantung
- isolator tarik
- isolator pos saluran
4. Gardu hubung
Fungsinya hanya sebagai penghubung antar
jaringan tegangan menengah sebelum masuk
ke gardu distribusi.

39. Isolator gantung

40. Isolator tarik

42. Isolator pos saluran

43. Isolator tumpu

44. 5. Pengaman
Macam-macam pengaman dalam jaringan
distribusi :
a. Circuit breaker (CB)
b. Recloser
c. Load Break Switch (LBS)
d. Air Break Switch (ABS)
e. Sectionalizer
f. Sekering pemisah (fuse cut out)
g. relay

45. CB

46. LBS

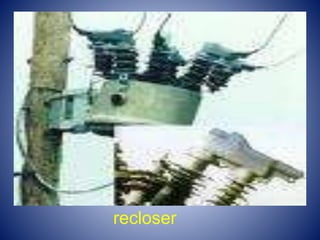

48. recloser

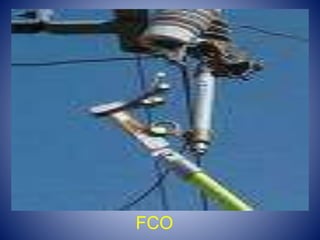

49. FCO

50. FCO

51. sectionalizer

52. ABS

53. B. JENIS-JENIS JARINGAN DISTRIBUSI
1. Jaringan distribusi udara
Dalam penyaluran listriknya digunakan kawat penghantar
yang dipasang pada tiang-tiang listrik di udara terbuka,
beserta dengan perlengkapan lainnya.
Jenis-jenis jaringan distribusi ini ada 2 :
- Saluran kawat udara, apabila penghantarnya telanjang (tanpa
dibungkus isolasi)
- Saluran kabel udara, apabila penghantarnya dibungkus isolasi.

54. Komponen-komponennya :
- kawat penghantar
- tiang listrik
- gardu hubung
- isolator
- pengaman
Kelebihan dari jaringan ini :
• Mudah dilakukan perluasan pelayanan dengan penarikan
cabang yang diperlukan
• Mudah untuk melakukan pemeriksaan gangguan
• Mudah melakukan perbaikan gangguan
• Biaya pemasangan instalasinya relatif lebih murah

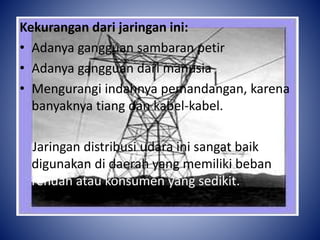

55. Kekurangan dari jaringan ini:
• Adanya gangguan sambaran petir
• Adanya gangguan dari manusia
• Mengurangi indahnya pemandangan, karena
banyaknya tiang dan kabel-kabel.
Jaringan distribusi udara ini sangat baik
digunakan di daerah yang memiliki beban
rendah atau konsumen yang sedikit.

56. Salah Satu Distribusi Udara

57. 2. Jaringan distribusi bawah tanah
Dalam penyalurannya digunakan kabel tanah
(ground cable) yang dipasang di dalam tanah.
Komponen-komponennya:
- kabel tanah (ground cable)
- isolator
- pengaman

58. Ada berbagai cara menaruh kabel dalam tanah
• Cara menaruh langsung (direct laying) yaitu kabel
langsung ditanam di dalam tanah. Pada ke dalaman
tanah antara 0,6-1,2 m,biasanya kabel kurang dari
5 buah.
• Sistem pipa (duct line) yaitu menggunakan pipa
beton bertulang atau asbes-semen/baja/PVC keras
yang ditanam dalam tanah lalu dihubungkan
dengan lubang kerja yang berjarak antara100-200
m,biasanya kabel kurang dari 16 buah.
• Sistem terusan tertutup yaitu kabel di taruh dalam
terowongan yang melalui lubang kerja, seperti
pada sistem pipa. Biasanya kabelnya lebih dari 20
buah.

60. CIRI-CIRI BEBERAPA SISTEM MENARUH (LAY) KABEL
Hal langsung Sistem pipa Sistem
tertutup
Biaya dan waktu Kecil Agak besar Besar
Penggantian dan
waktu
Sukar Mudah Mudah
Perbaikan dan waktu Sukar Mudah Mudah
Kapasitas arus Besar Kecil Besar
Kerusakan luar Sering Agak sering Jarang
Elatstisitas kabel Kecil Kecil besar

61. Kelebihan dari jaringan ini :
- Bebas dari gangguan pohon
- Bebas dari gangguan manusia
- Bebas dari gangguan petir
- Tidak merusak keindahan
- Baik untuk daerah yang padat penduduk
Kekurangan dari jaringan ini :
- Harga kabel relatif mahal
- Gangguan yang terjadi bersifat permanen
- Tidak fleksibel terhadap perubahan jaringan
- Biaya untuk instalasinya dan perbaikan besar
- Waktu untuk perbaikan relatif lebih lama

62. 3. Jaringan distribusi bawah laut
Dalam penyalurannya digunakan kabel laut
(submarine cable) yang dipasang di dasar laut.
Komponen-komponennya :
- Kabel laut (submarine cable)
- Isolator
- Pengaman

63. • Salah satu Jaringan Distribusi laut di australia

64. C. MODEL JARINGAN DISTRIBUSI
Ada beberapa macam model jaringan distribusi,
antara lain :
- jaringan distribusi tipe radial
- jaringan distribusi tipe Loop/ Ring
- jaringan distribusi tipe Grid/ Network
- jaringan distribusi tipe Spindle dan Cluster

65. 1. Tipe Radial
Tipe radial ini berpangkal dari gardu induk
atau langsung dari pusat pembangkit dan
menyebar menuju gardu-gardu distribusi
yang terpisah satu sama.

66. Tipe radial

67. 2. Tipe Loop/Ring
- Tipe Loop merupakan sistem jaringan
distribusi yang dimulai dari gardu induk atau
sumber daya, melalui daerah beban dan
kemudian kembali lagi ke rel gardu induk/
sumber daya yang sama.
- Tipe ring merupakan sistem jaringan
distribusi yang dimulai dari rel gardu induk
atau sumber daya yang lain dihubungkan
dengan rel gardu induk/ sumber daya yang
pertama.

68. Tipe loop/ring

69. 3. Tipe Grid/ Network
Sistem jaringan distribusi dengan tipe ini
terjadi jika ada beberapa gardu induk yang
saling berinterkoneksi sehingga setiap beban
memiliki beberapa kemungkinan untuk
menerima daya dari berbagai arah.

70. Tipe grid/network

71. 4. Tipe Spindle dan Tipe Cluster
Tipe ini adalah sistem dimana daya listrik
disalurkan dari gardu induk atau sumber
daya melalui gardu-gardu distribusi yang
berakhir di gardu refleksi/switching dengan
disertai saluran express.

72. Tipe spindle dan cluster

75. D. CONTOH JARINGAN DISTRIBUSI
1. Sistem Distribusi 20 kV fasa tiga, 3 kawat dengan Pentanahan
Netral Melalui Tahanan Tinggi
A. Sistem Jaringan :
Tegangan nominal : 20 kV
Sistem pentanahan: Netral kumparan TM yang dihubungkan secara
bintang dari trafo utama, ditanahkan melalui tahanan dengan nilai
tahanan sebesar 500 Ohm (arus hubung singkat ke tanah maximum 25
A).
Konstruksi jaringan : Pada dasarnya adalah saluran udara yang terdiri
dari :
− saluran utama : Kawat AAAC 150 mm2 fasa tiga, 3 kawat.
− saluran cabang : Kawat AAAC 70 mm2.
Sistem pelayanan : “radial”, dengan kemungkinan saluran utama
antara jaringan yang bertetangga dapat saling dihubungkan dalam
keadaan darurat.
Pelayanan beban : Fasa tiga, 3 kawat, tegangan 20/11,6 kV
Fasa satu, 2 kawat fasa, tegangan 20kV.

76. 2. Sistem Distribusi 20 kV fasa tiga, 4 kawat dengan
Pentanahan Netral Secara Langsung
A. Sistem Jaringan :
Tegangan nominal : 20 kV
Sistem pentanahan: Netral ditanahkan langsung sepanjang jaringan.
Kawat netral dipakai bersama untuk saluran tegangan menengah dan
saluran tegangan rendah.
Konstruksi jaringan : Terdiri dari saluran udara dan saluran kabel.
Untuk saluran udara terdiri dari :
− saluran utama : Kawat AAC 240 mm2 & 150 mm2 fasa tiga, 4
kawat.
− saluran cabang : Kawat AAC 100 mm2 & 55 mm2 fasa tiga, 4 kawat
dan 55 mm2 & 35 mm2 fasa satu, 2 kawat (fasa netral).
Sistem pelayanan : “radial”, dengan kemungkinan saluran utama
antara jaringan yang bertetangga dapat saling dihubungkan dalam
keadaan darurat.
Pelayanan beban : Fasa tiga, 4 kawat, tegangan 20/11, 6 kV Fasa satu,
2 kawat, tegangan 20√3 kV.

78. Beberapa Unit Trafo

79. • ABB (New) Oil Immersed Transformer
• Quantity: 2
• Rating: 1500 KVA
• Frequency: 50 Hz
• High Voltage: 11000 V
• (±2.5% ±5%)
• Low Voltage: 433 V
• Vector Group: Dyn11
• LV Cable Box (Air Filled) Year of manufacture: 2006
• HV Cable Box (Air Filled) WEIGHT IN KG
• HV Protecting Chamber (Air Filled) Untanking: 2119 KG
• HV Disconnected Link Without Liquid: 3079
• Pressure Gauge (W 2 Contacts) Liquid: 986
• Welded Cover Total: 4064
• Top Oil Thermometer (W 2 Contacts) Dimension: 2116mm x 2205mm x 1929mm
• Thermometer Pocket Drain Filter Valve
• Rating & Connecting Plate HV Bushings
• Tap Operating Handle (Pad lockable) Pressure Relief Valve (W/O Contact)
• LV Bushings LV Protecting Chamber (Air Filled)
• Under base with Roller Earthing Terminal
• Jacking Lug Lifting Eye
• Filling Pipe Oil level Indicator (W/O Contact)
•

81. Thank’s For
Attention
Created By :
Mahlia (06 35 061)
Teguh 06 35 058
