Stabilitas lereng
- 1. Stabilitas Lereng (slopestability)

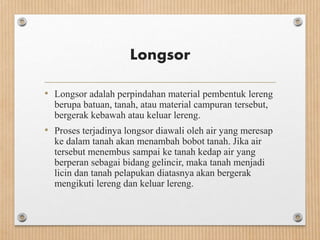

- 2. Longsor • Longsor adalahperpindahan material pembentuk lereng berupa batuan, tanah, atau material campuran tersebut, bergerak kebawah atau keluar lereng. • Proses terjadinya longsor diawali oleh air yang meresap ke dalam tanah akan menambah bobot tanah. Jika air tersebut menembus sampai ke tanah kedap air yang berperan sebagai bidang gelincir, maka tanah menjadi licin dan tanah pelapukan diatasnya akan bergerak mengikuti lereng dan keluar lereng.

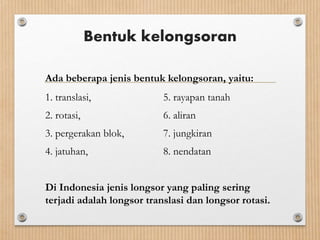

- 3. Bentuk kelongsoran Ada beberapajenis bentuk kelongsoran, yaitu: 1. translasi, 5. rayapan tanah 2. rotasi, 6. aliran 3. pergerakan blok, 7. jungkiran 4. jatuhan, 8. nendatan Di Indonesia jenis longsor yang paling sering terjadi adalah longsor translasi dan longsor rotasi.

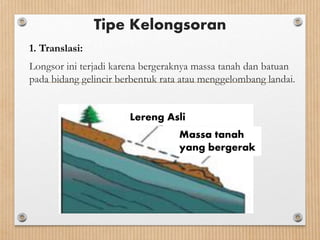

- 4. Tipe Kelongsoran 1. Translasi: Longsorini terjadi karena bergeraknya massa tanah dan batuan pada bidang gelincir berbentuk rata atau menggelombang landai. Lereng Asli Massa tanah yang bergerak

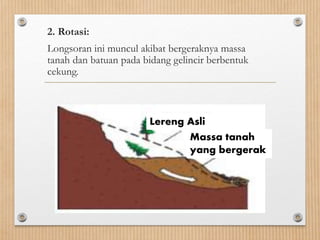

- 6. 2. Rotasi: Longsoran inimuncul akibat bergeraknya massa tanah dan batuan pada bidang gelincir berbentuk cekung. Lereng Asli Massa tanah yang bergerak

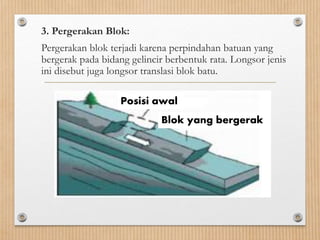

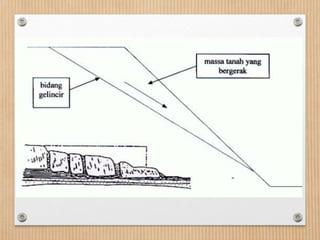

- 8. 3. Pergerakan Blok: Pergerakanblok terjadi karena perpindahan batuan yang bergerak pada bidang gelincir berbentuk rata. Longsor jenis ini disebut juga longsor translasi blok batu. Posisi awal Blok yang bergerak

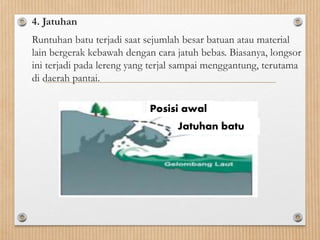

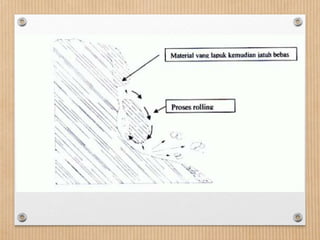

- 9. 4. Jatuhan Runtuhan batuterjadi saat sejumlah besar batuan atau material lain bergerak kebawah dengan cara jatuh bebas. Biasanya, longsor ini terjadi pada lereng yang terjal sampai menggantung, terutama di daerah pantai. Posisi awal Jatuhan batu

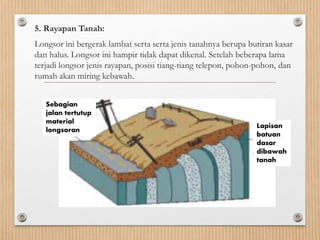

- 11. 5. Rayapan Tanah: Longsorini bergerak lambat serta serta jenis tanahnya berupa butiran kasar dan halus. Longsor ini hampir tidak dapat dikenal. Setelah beberapa lama terjadi longsor jenis rayapan, posisi tiang-tiang telepon, pohon-pohon, dan rumah akan miring kebawah. Sebagian jalan tertutup material longsoran Lapisan batuan dasar dibawah tanah

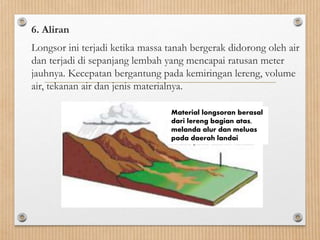

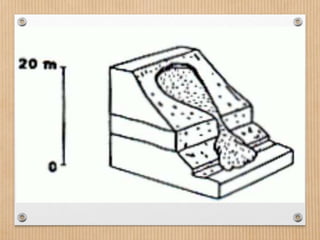

- 12. 6. Aliran Longsor initerjadi ketika massa tanah bergerak didorong oleh air dan terjadi di sepanjang lembah yang mencapai ratusan meter jauhnya. Kecepatan bergantung pada kemiringan lereng, volume air, tekanan air dan jenis materialnya. Material longsoran berasal dari lereng bagian atas, melanda alur dan meluas pada daerah landai

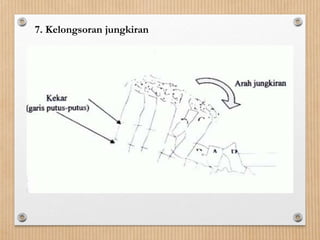

- 14.
- 15.

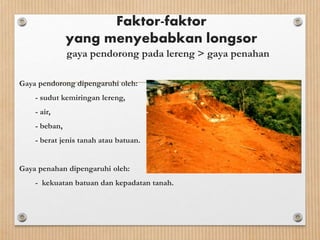

- 16. Faktor-faktor yang menyebabkan longsor gayapendorong pada lereng > gaya penahan Gaya pendorong dipengaruhi oleh: - sudut kemiringan lereng, - air, - beban, - berat jenis tanah atau batuan. Gaya penahan dipengaruhi oleh: - kekuatan batuan dan kepadatan tanah.

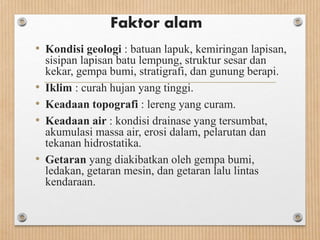

- 17. Faktor alam • Kondisigeologi : batuan lapuk, kemiringan lapisan, sisipan lapisan batu lempung, struktur sesar dan kekar, gempa bumi, stratigrafi, dan gunung berapi. • Iklim : curah hujan yang tinggi. • Keadaan topografi : lereng yang curam. • Keadaan air : kondisi drainase yang tersumbat, akumulasi massa air, erosi dalam, pelarutan dan tekanan hidrostatika. • Getaran yang diakibatkan oleh gempa bumi, ledakan, getaran mesin, dan getaran lalu lintas kendaraan.

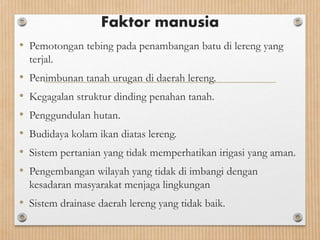

- 18. Faktor manusia • Pemotongantebing pada penambangan batu di lereng yang terjal. • Penimbunan tanah urugan di daerah lereng. • Kegagalan struktur dinding penahan tanah. • Penggundulan hutan. • Budidaya kolam ikan diatas lereng. • Sistem pertanian yang tidak memperhatikan irigasi yang aman. • Pengembangan wilayah yang tidak di imbangi dengan kesadaran masyarakat menjaga lingkungan • Sistem drainase daerah lereng yang tidak baik.
- 19. Tujuan Analisis StabilitasLereng • Mengetahui stabilitas jangka pendek dan jangka panjang • Mengetahui kemungkinan terjadinya longsor • Mengetahui cara untuk mendesain ulang lereng yang telah longsor

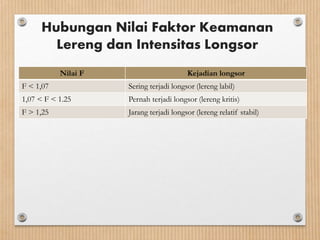

- 20. Hubungan Nilai FaktorKeamanan Lereng dan Intensitas Longsor Nilai F Kejadian longsor F < 1,07 Sering terjadi longsor (lereng labil) 1,07 < F < 1.25 Pernah terjadi longsor (lereng kritis) F > 1,25 Jarang terjadi longsor (lereng relatif stabil)
- 21. Beberapa metode utk analisisstabilitas lereng

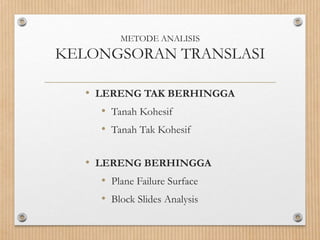

- 22. METODE ANALISIS KELONGSORAN TRANSLASI •LERENG TAK BERHINGGA • Tanah Kohesif • Tanah Tak Kohesif • LERENG BERHINGGA • Plane Failure Surface • Block Slides Analysis

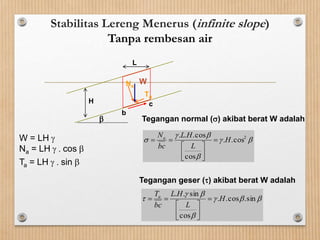

- 23. Stabilitas Lereng Menerus(infinite slope) Tanpa rembesan air 2 cos.. cos cos... H L HL bc Na sin.cos.. cos sin.. H L HL bc Ta L b c WNa Ta H W = LH Na = LH . cos Ta = LH . sin Tegangan normal () akibat berat W adalah Tegangan geser () akibat berat W adalah

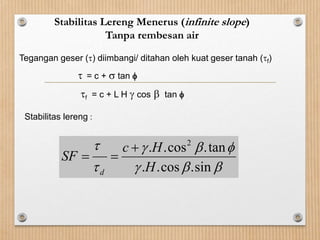

- 24. Stabilitas Lereng Menerus(infinite slope) Tanpa rembesan air sin.cos.. tan.cos.. 2 H Hc SF d Tegangan geser () diimbangi/ ditahan oleh kuat geser tanah (f) = c + tan f = c + L H cos tan Stabilitas lereng :

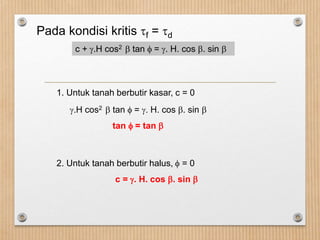

- 25. Pada kondisi kritisf = d c + .H cos2 tan = . H. cos . sin 1. Untuk tanah berbutir kasar, c = 0 .H cos2 tan = . H. cos . sin tan = tan 2. Untuk tanah berbutir halus, = 0 c = . H. cos . sin

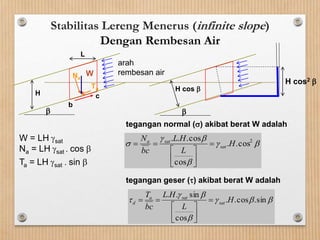

- 26. Stabilitas Lereng Menerus(infinite slope) Dengan Rembesan Air 2 cos.. cos cos... H L HL bc N sat sata sin.cos.. cos sin.. H L HL bc T sat sata d L b c WNa Ta H W = LH sat Na = LH sat . cos Ta = LH sat . sin tegangan normal () akibat berat W adalah tegangan geser () akibat berat W adalah H cos arah rembesan air H cos2

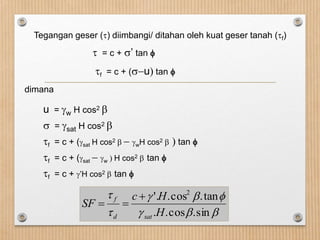

- 27. Tegangan geser ()diimbangi/ ditahan oleh kuat geser tanah (f) = c + ’ tan f = c + (-u) tan dimana u = w H cos2 = sat H cos2 f = c + (sat H cos2 - wH cos2 ) tan f = c + (sat - w ) H cos2 tan f = c + ’H cos2 tan sin.cos.. tan.cos.'. 2 H Hc SF satd f

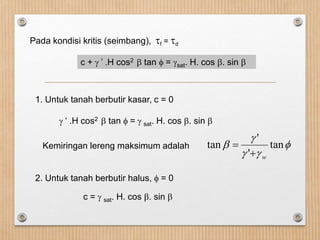

- 28. Pada kondisi kritis(seimbang), f = d c + ’ .H cos2 tan = sat. H. cos . sin tan ' ' tan w 1. Untuk tanah berbutir kasar, c = 0 ‘ .H cos2 tan = sat. H. cos . sin Kemiringan lereng maksimum adalah 2. Untuk tanah berbutir halus, = 0 c = sat. H. cos . sin

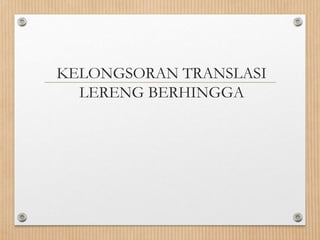

- 29.

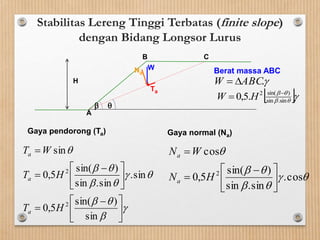

- 30. Stabilitas Lereng TinggiTerbatas (finite slope) dengan Bidang Longsor Lurus .ABCW sin.sin )sin(2 .5,0 - HW H A B C Ta Na W - - sin )sin( 5,0 sin. sin.sin )sin( 5,0 sin 2 2 HT HT WT a a a cos. sin.sin )sin( 5,0 cos 2 - HN WN a a Gaya pendorong (Ta) Gaya normal (Na) Berat massa ABC

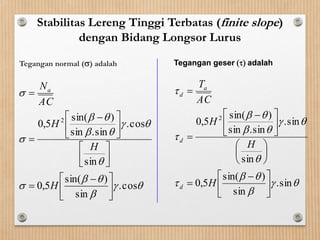

- 31. Stabilitas Lereng TinggiTerbatas (finite slope) dengan Bidang Longsor Lurus Tegangan normal () adalah cos. sin )sin( 5,0 sin cos. sin.sin )sin( 5,0 2 - - H H H AC Na sin. sin )sin( 5,0 sin sin. sin.sin )sin( 5,0 2 - - H H H AC T d d a d Tegangan geser () adalah
- 32. Stabilitas Lereng TinggiTerbatas (finite slope) dengan Bidang Longsor Lurus Tegangan geser akan ditahan (diimbangi) oleh kuat geser tanah tan.cos. sin )sin( 5,0 tan - Hc c f f d f SF Stabilitas lereng ditentukan dari perbandingan kuat geser tanah (f ) dengan tegangangeser tanah () SF (safety factor) adalah faktor keamanan. Lereng akan stabil bila SF bernilai 1 atau lebih

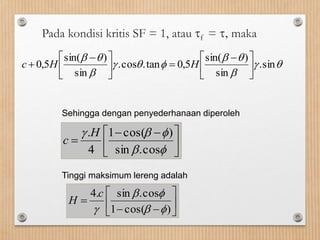

- 33. Pada kondisi kritisSF = 1, atau f = , maka sin. sin )sin( 5,0tan.cos. sin )sin( 5,0 - - HHc -- cos.sin )cos(1 4 .H c -- )cos(1 cos.sin.4 c H Sehingga dengan penyederhanaan diperoleh Tinggi maksimum lereng adalah

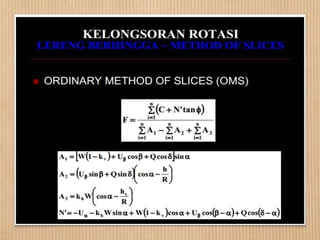

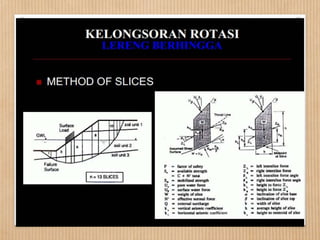

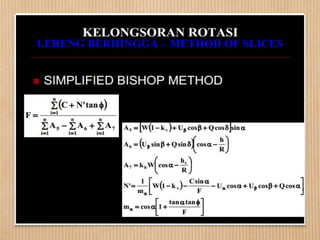

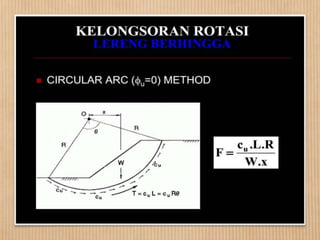

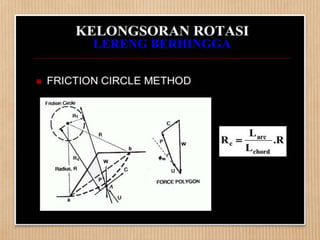

- 34. METODE ANALISIS KELONGSORAN ROTASI •CIRCULAR SURFACE ANALYSIS • Circular Arc Method • Friction Circle Method • METHOD OF SLICE • Ordinary Method Of Slices (OMS) • Janbu’s Simplified Method • Bishop’s Simplified Method • Morgenstren-Price Method • dll

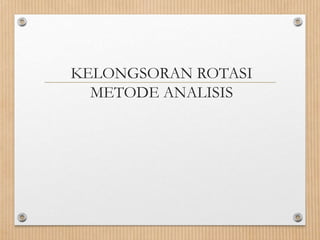

- 35.

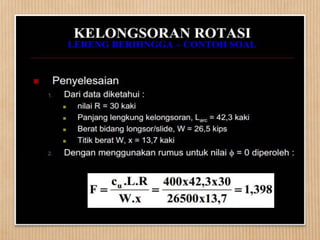

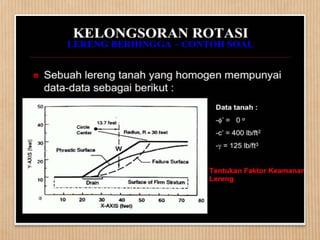

- 40.

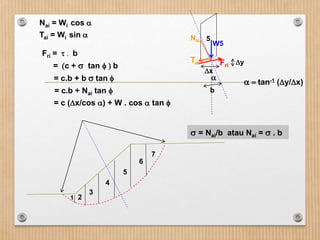

- 42. 1 2 3 4 5 6 7 Nai =Wi cos a Tai = Wi sin a Fri = . b = (c + tan ) b = c.b + b tan 5 Fri a y x W5 b Nai Tai = Nai/b atau Nai = . b a tan-1 (y/x) = c (x/cos a) + W . cos a tan = c.b + Nai tan
- 43. Analisis stabilitas lerengmenggunakan metode irisan (slice method) a a sin )tan.cos.( . . . _ _ i i a ri a ri W Wbc SF TR FR TR FR SF peruntuhmomen penahanmomen SF
- 47.

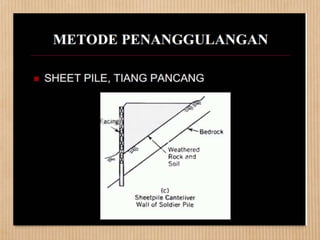

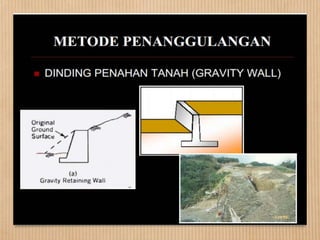

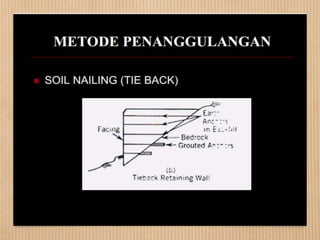

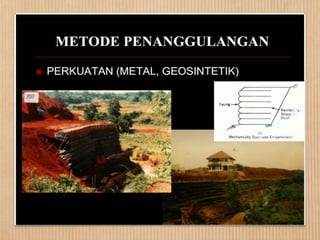

- 52.
