- 1. 改ざん検知暗号Minalpherの設計と Ivy Bridge/Haswellでの最適化 青木 和麻呂 NTTセキュアプラットフォーム研究所 2015 年3 月15 日 @ x86/x64 最適化勉強会7 Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 1/26
- 2. 自己紹介 NTT 研究所に勤めてまる20 年です 学生時代から暗号一筋です Camelliaとかいう暗号設計にも関わりま した プログラムを速くするのが好きです Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 2/26

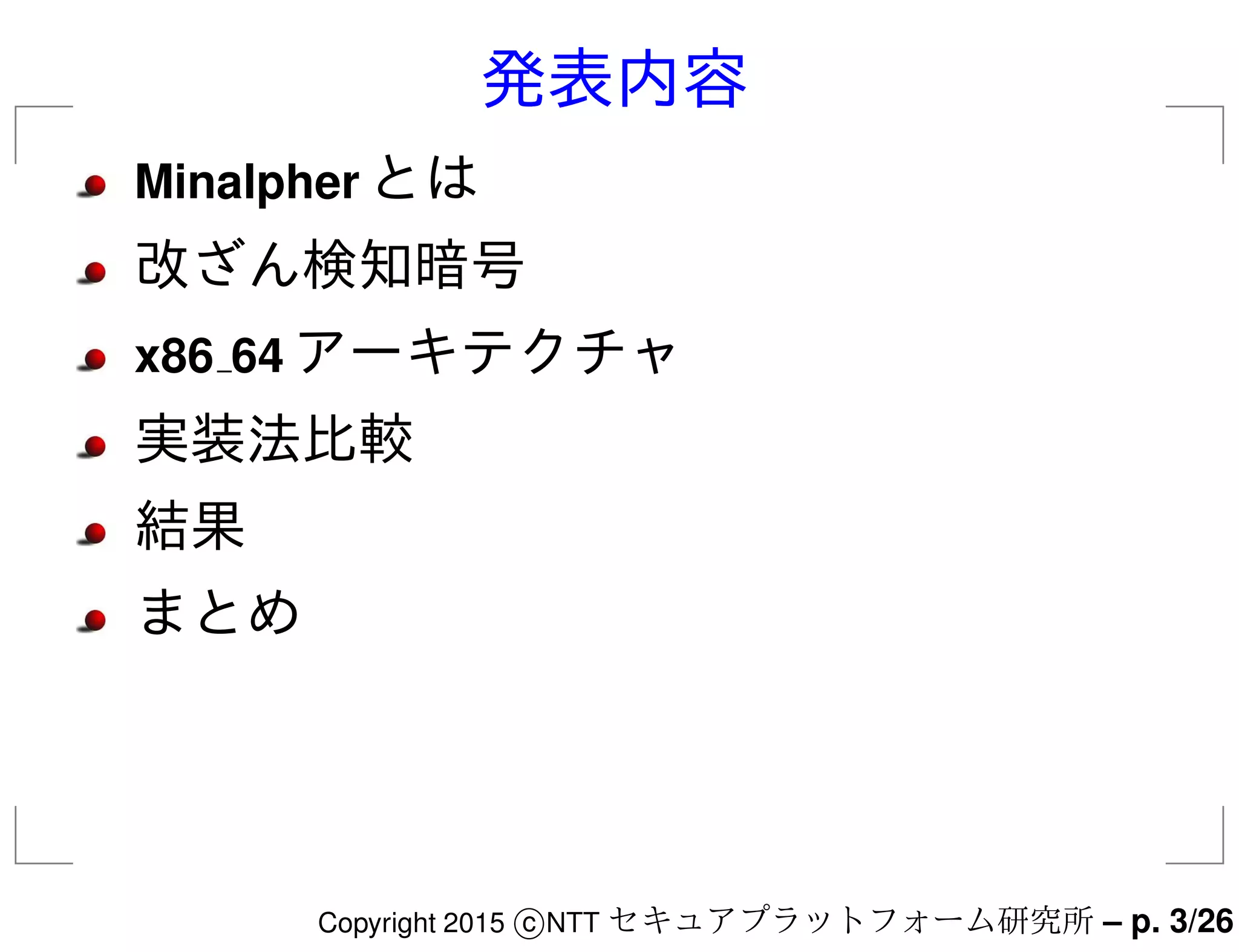

- 3. 発表内容 Minalpher とは 改ざん検知暗号 x86 64アーキテクチャ 実装法比較 結果 まとめ Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 3/26

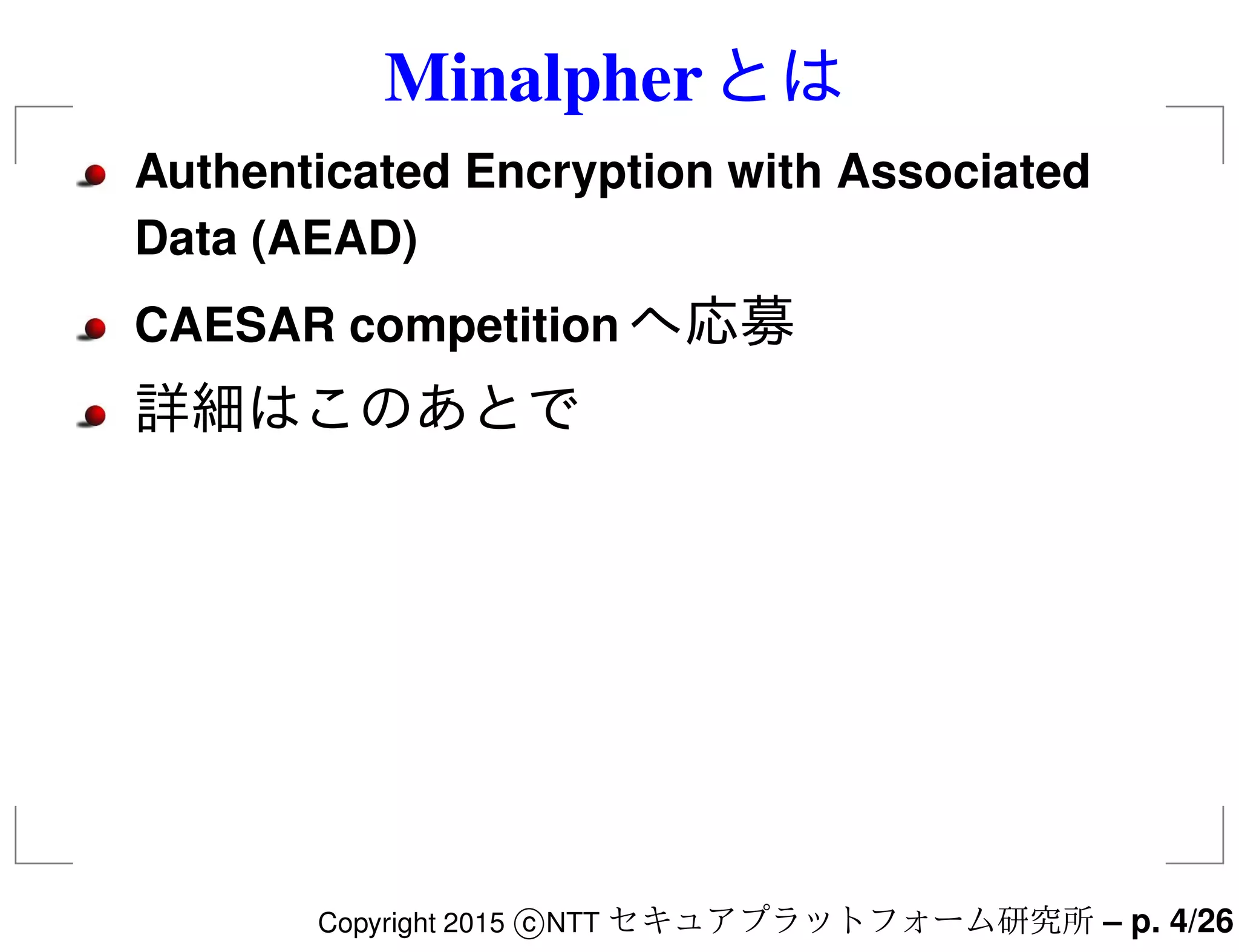

- 4. Minalpherとは Authenticated Encryption withAssociated Data (AEAD) CAESAR competition へ応募 詳細はこのあとで Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 4/26

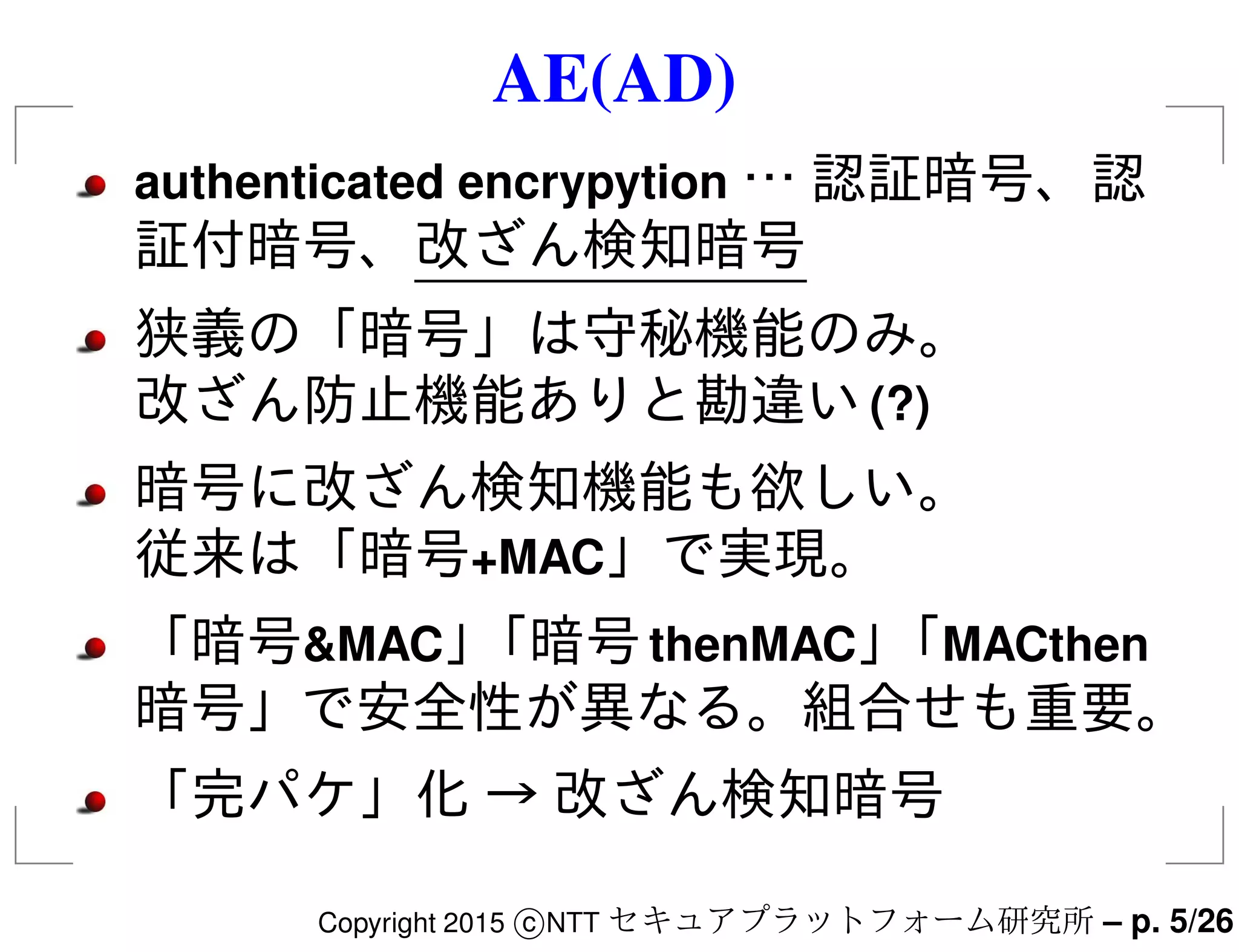

- 5. AE(AD) authenticated encrypytion …認証暗号、認 証付暗号、改ざん検知暗号 狭義の「暗号」は守秘機能のみ。 改ざん防止機能ありと勘違い(?) 暗号に改ざん検知機能も欲しい。 従来は「暗号+MAC」で実現。 「暗号&MAC」「暗号thenMAC」「MACthen 暗号」で安全性が異なる。組合せも重要。 「完パケ」化 → 改ざん検知暗号 Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 5/26

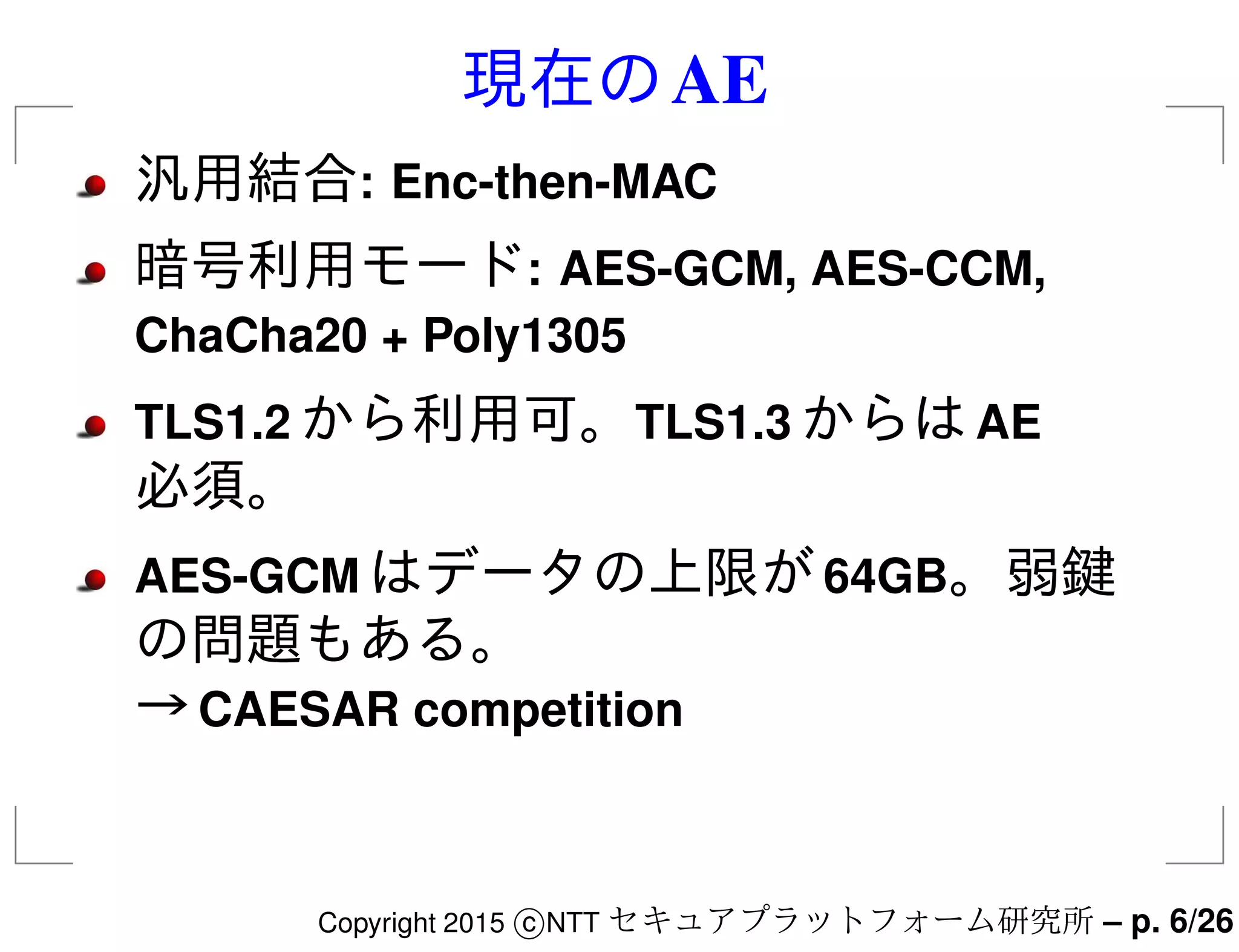

- 6. 現在のAE 汎用結合: Enc-then-MAC 暗号利用モード: AES-GCM,AES-CCM, ChaCha20 + Poly1305 TLS1.2 から利用可。TLS1.3 からはAE 必須。 AES-GCM はデータの上限が64GB。弱鍵 の問題もある。 →CAESAR competition Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 6/26

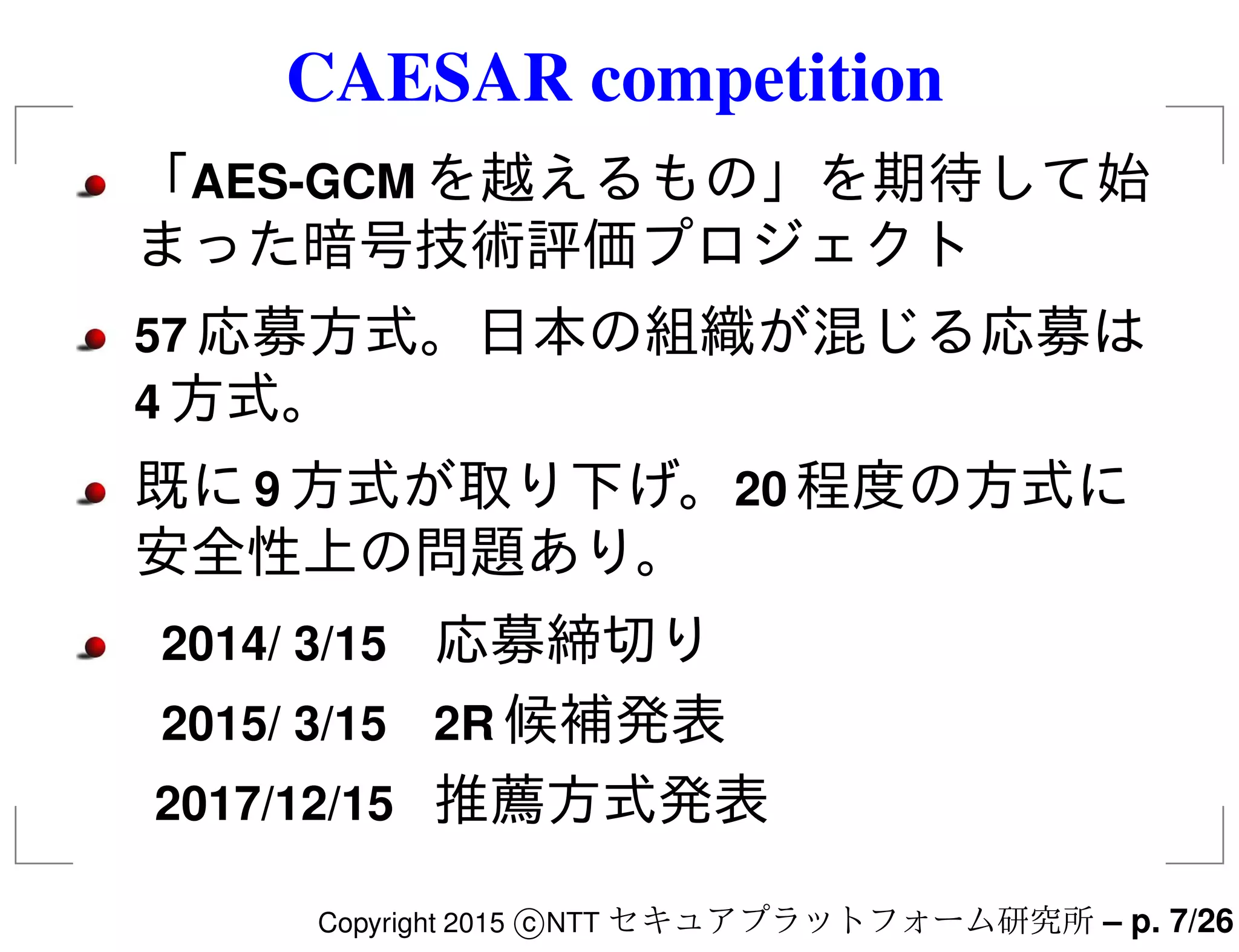

- 7. CAESAR competition 「AES-GCM を越えるもの」を期待して始 まった暗号技術評価プロジェクト 57応募方式。日本の組織が混じる応募は 4 方式。 既に9 方式が取り下げ。20 程度の方式に 安全性上の問題あり。 2014/ 3/15 応募締切り 2015/ 3/15 2R 候補発表 2017/12/15 推薦方式発表 Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 7/26

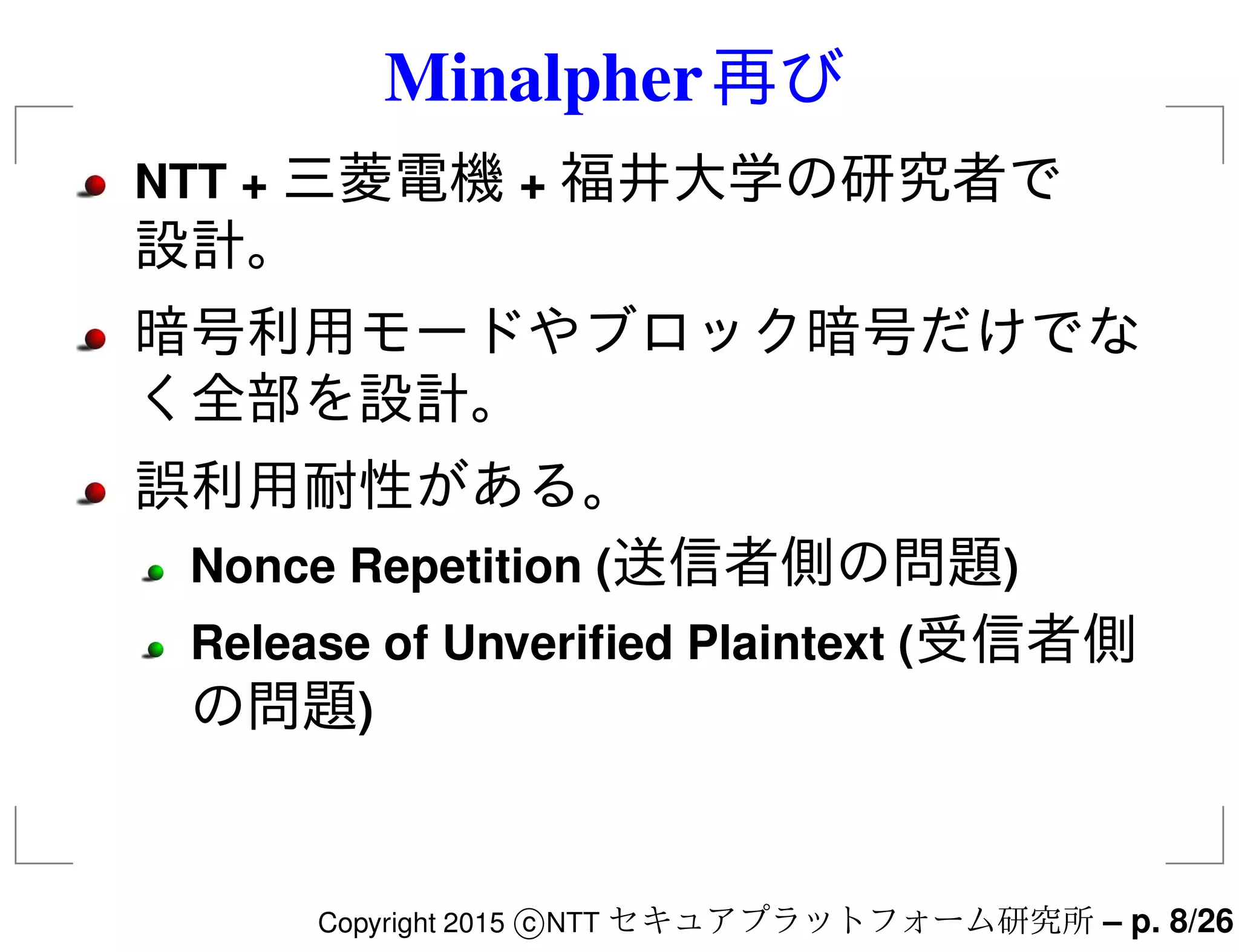

- 8. Minalpher再び NTT + 三菱電機+ 福井大学の研究者で 設計。 暗号利用モードやブロック暗号だけでな く全部を設計。 誤利用耐性がある。 Nonce Repetition (送信者側の問題) Release of Unverified Plaintext (受信者側 の問題) Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 8/26

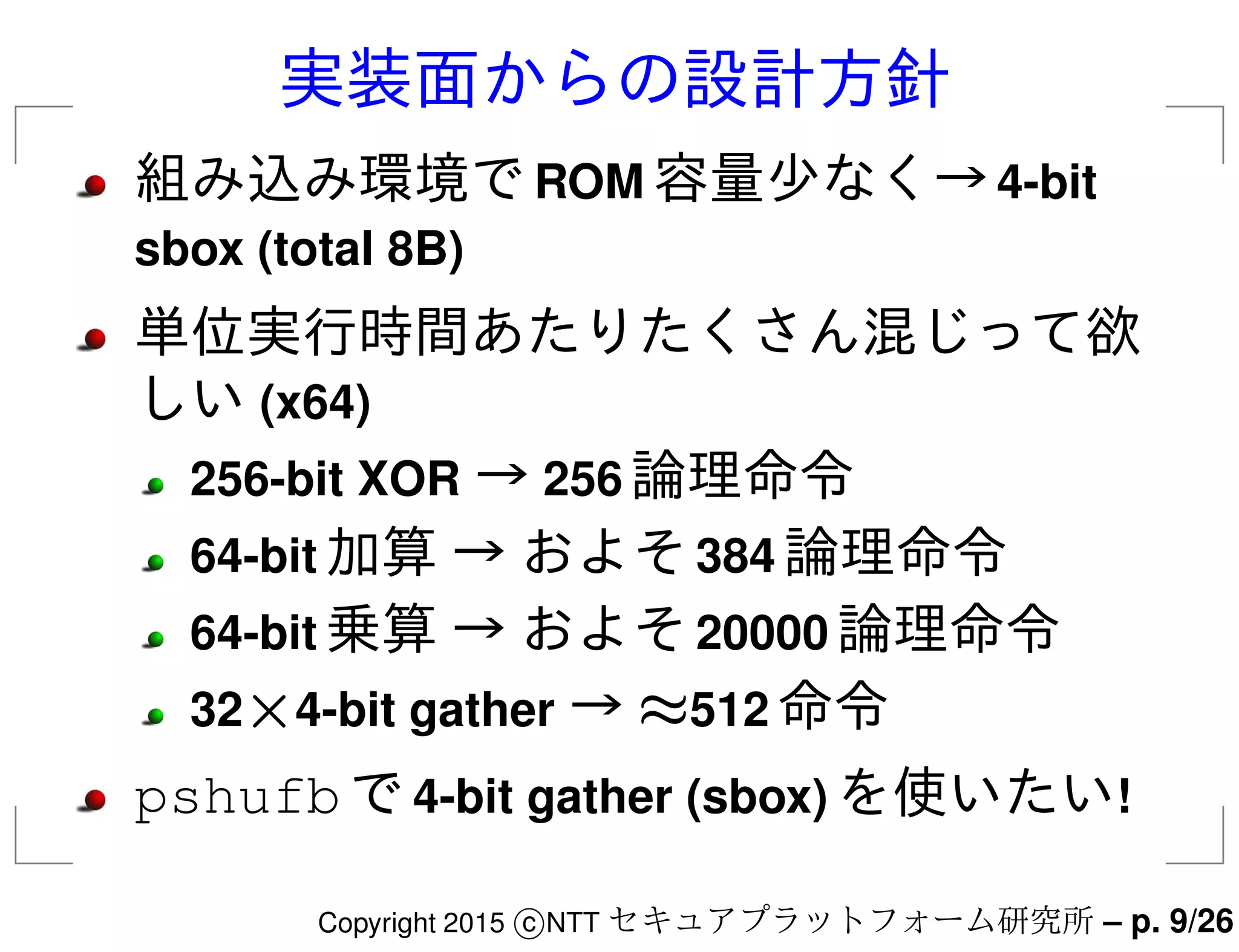

- 9. 実装面からの設計方針 組み込み環境でROM 容量少なく→4-bit sbox (total8B) 単位実行時間あたりたくさん混じって欲 しい (x64) 256-bit XOR → 256 論理命令 64-bit 加算 → およそ384 論理命令 64-bit 乗算 → およそ20000 論理命令 32×4-bit gather → ≈512 命令 pshufbで4-bit gather (sbox) を使いたい! Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 9/26

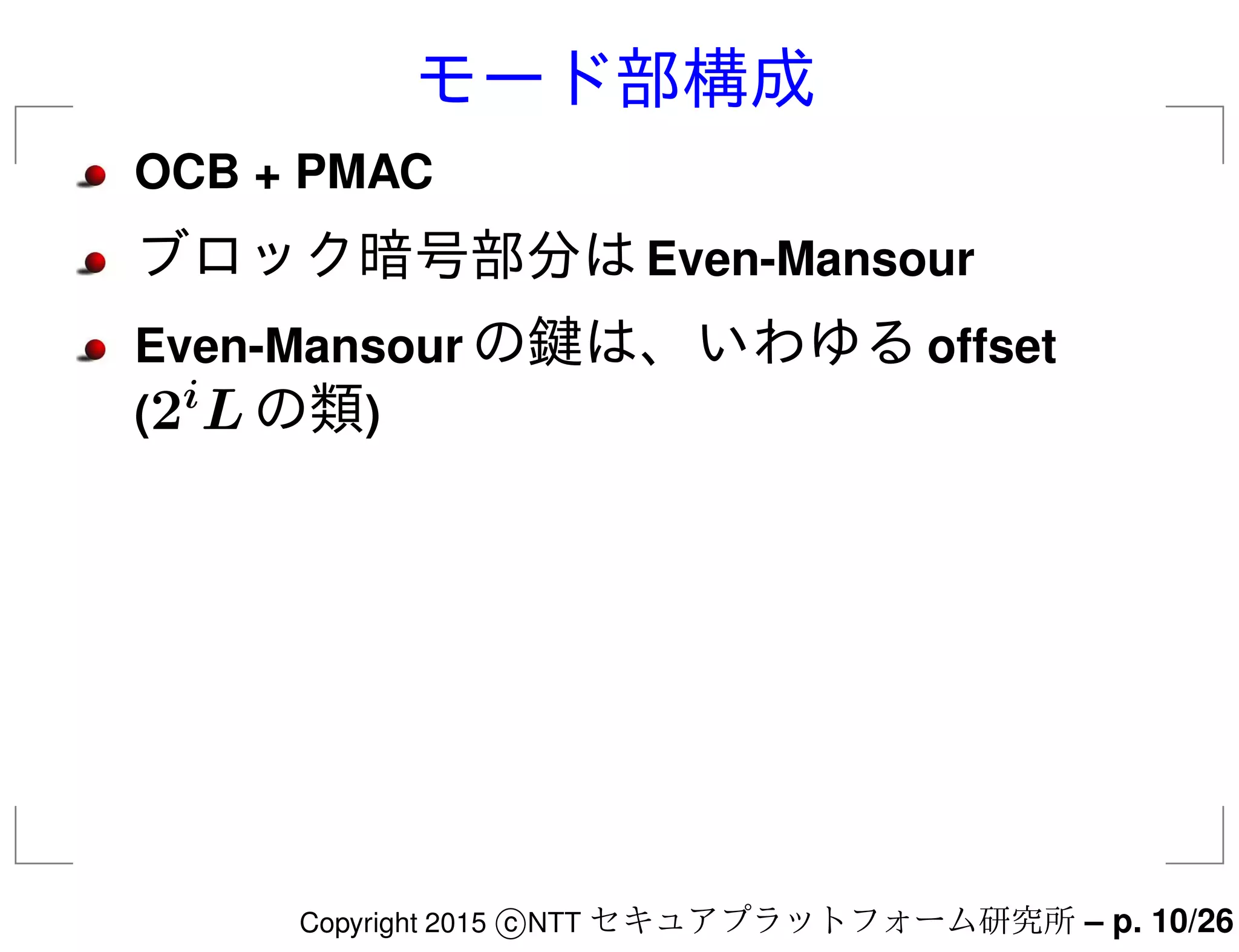

- 10. モード部構成 OCB + PMAC ブロック暗号部分はEven-Mansour Even-Mansourの鍵は、いわゆるoffset (2i Lの類) Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 10/26

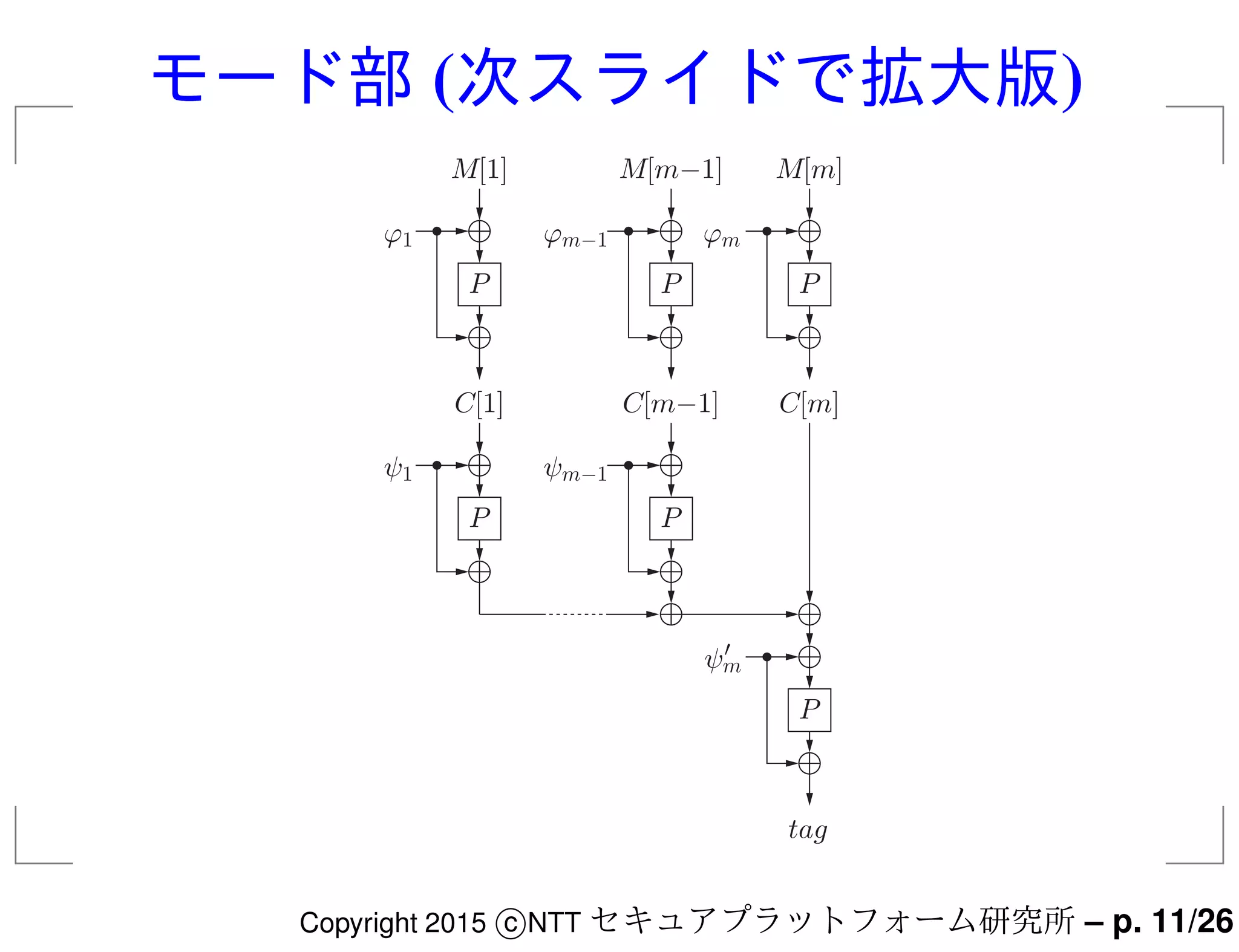

- 11. モード部 (次スライドで拡大版) P ϕ1 M[1] tag C[1] P ϕm−1 M[m−1] P ϕm M[m] C[m−1] C[m] P ψ1 P ψm−1 P ψm ′ Copyright2015 c NTT セキュアプラットフォーム研究所 – p. 11/26

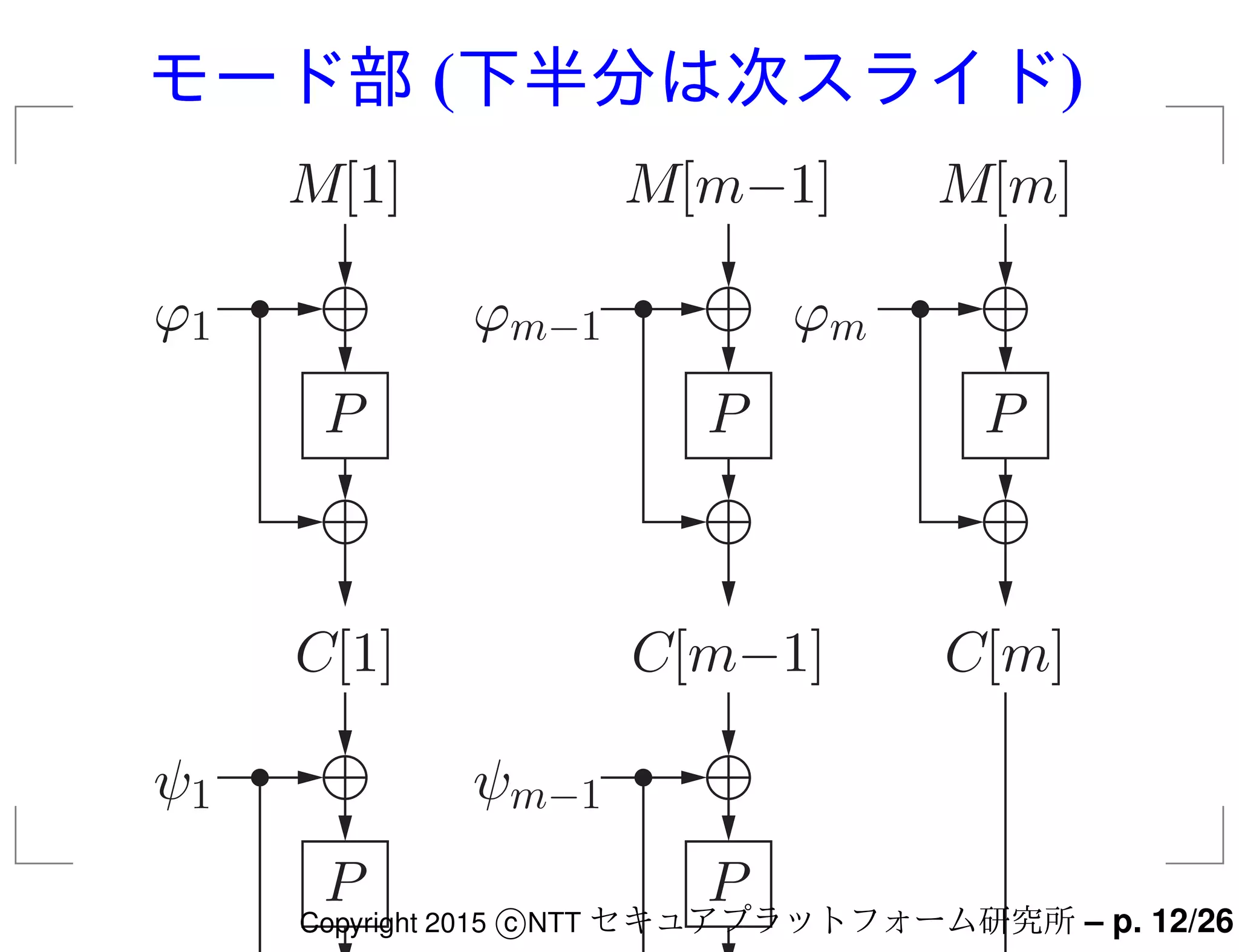

- 12. モード部 (下半分は次スライド) P ϕ1 M[1] C[1] P ϕm−1 M[m−1] P ϕm M[m] C[m−1] C[m] P ψ1 P ψm−1 Copyright2015 c NTT セキュアプラットフォーム研究所 – p. 12/26

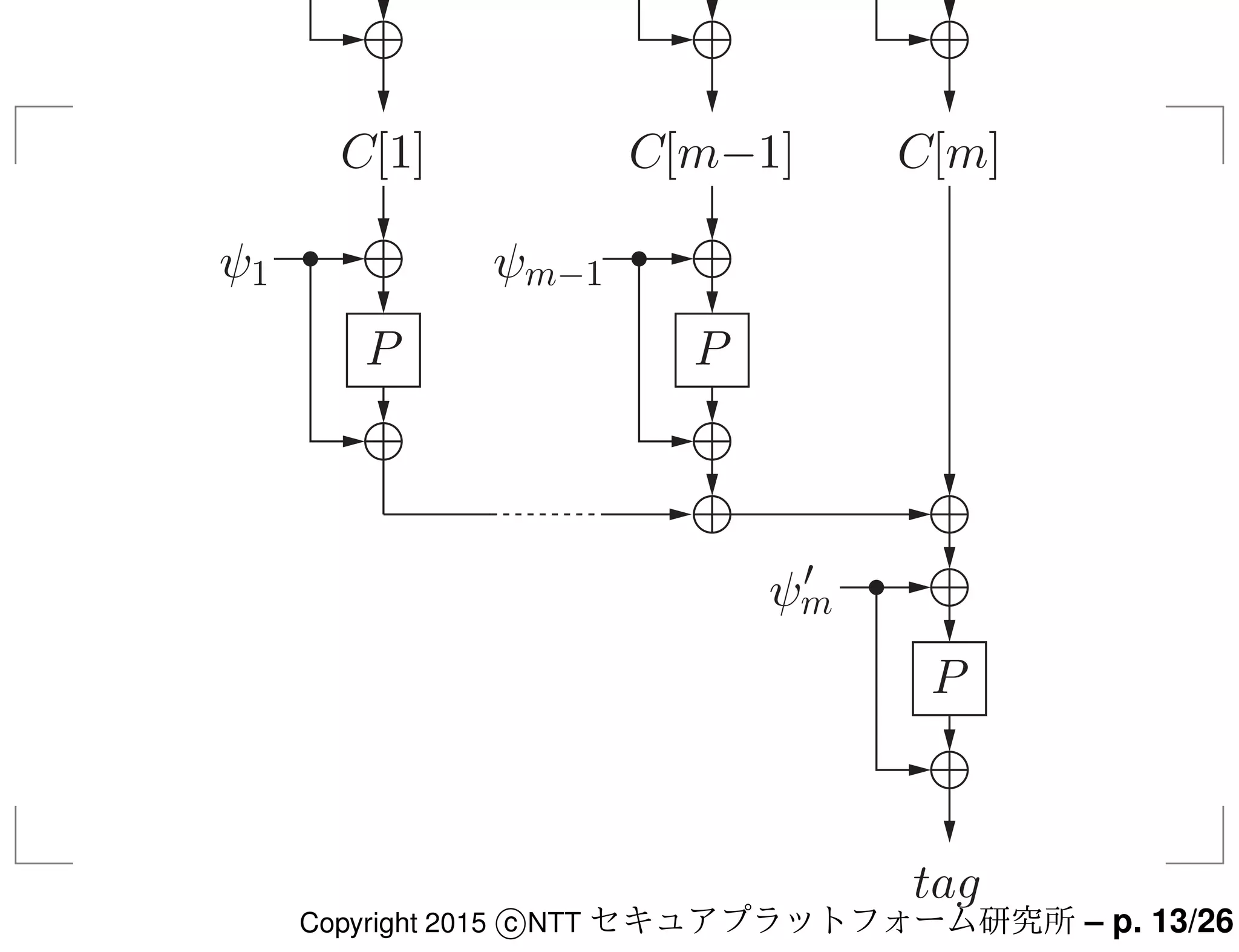

- 13. tag C[1] C[m−1] C[m] P ψ1 P ψm−1 P ψm ′ Copyright2015 c NTT セキュアプラットフォーム研究所 – p. 13/26

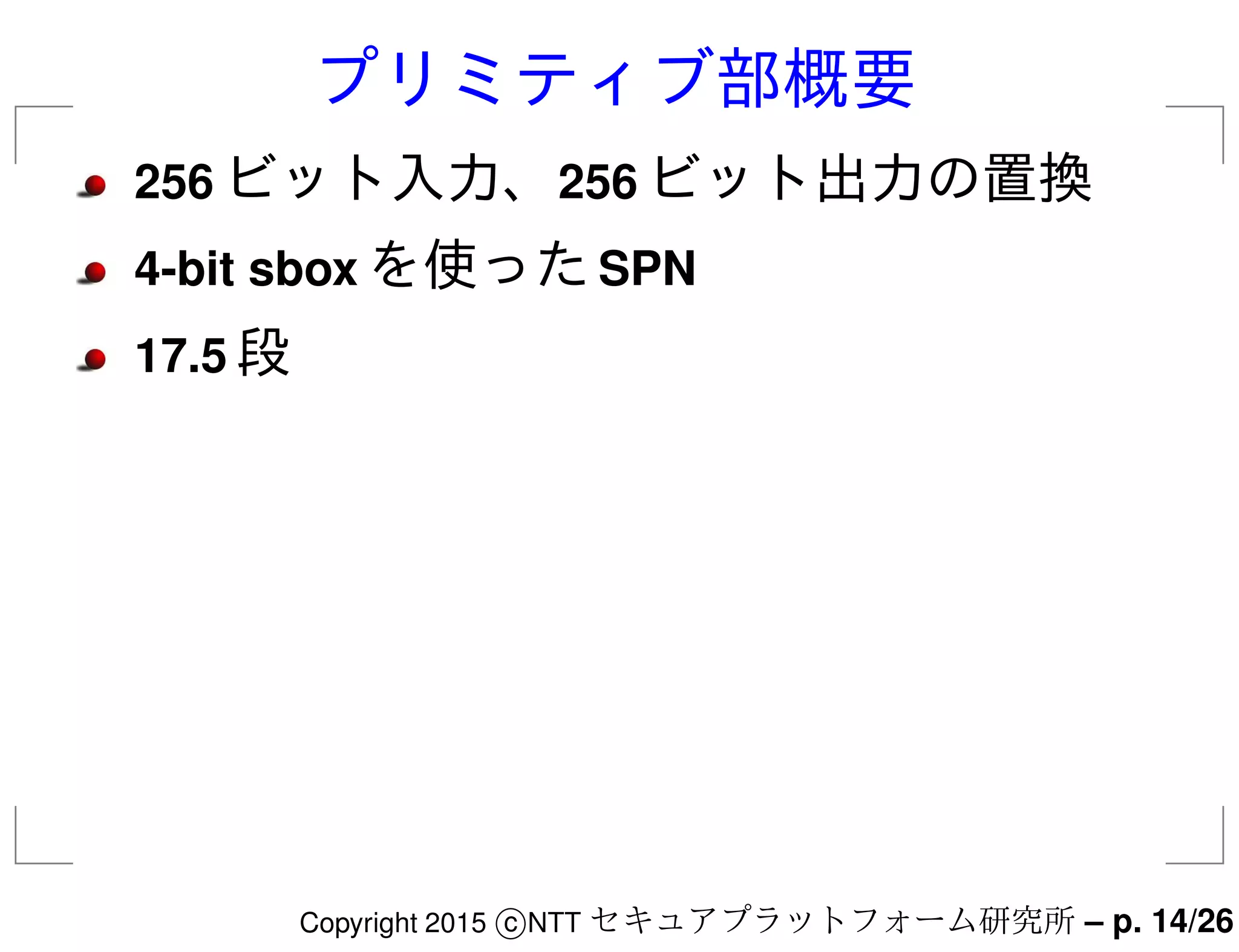

- 14. プリミティブ部概要 256 ビット入力、256 ビット出力の置換 4-bitsbox を使ったSPN 17.5 段 Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 14/26

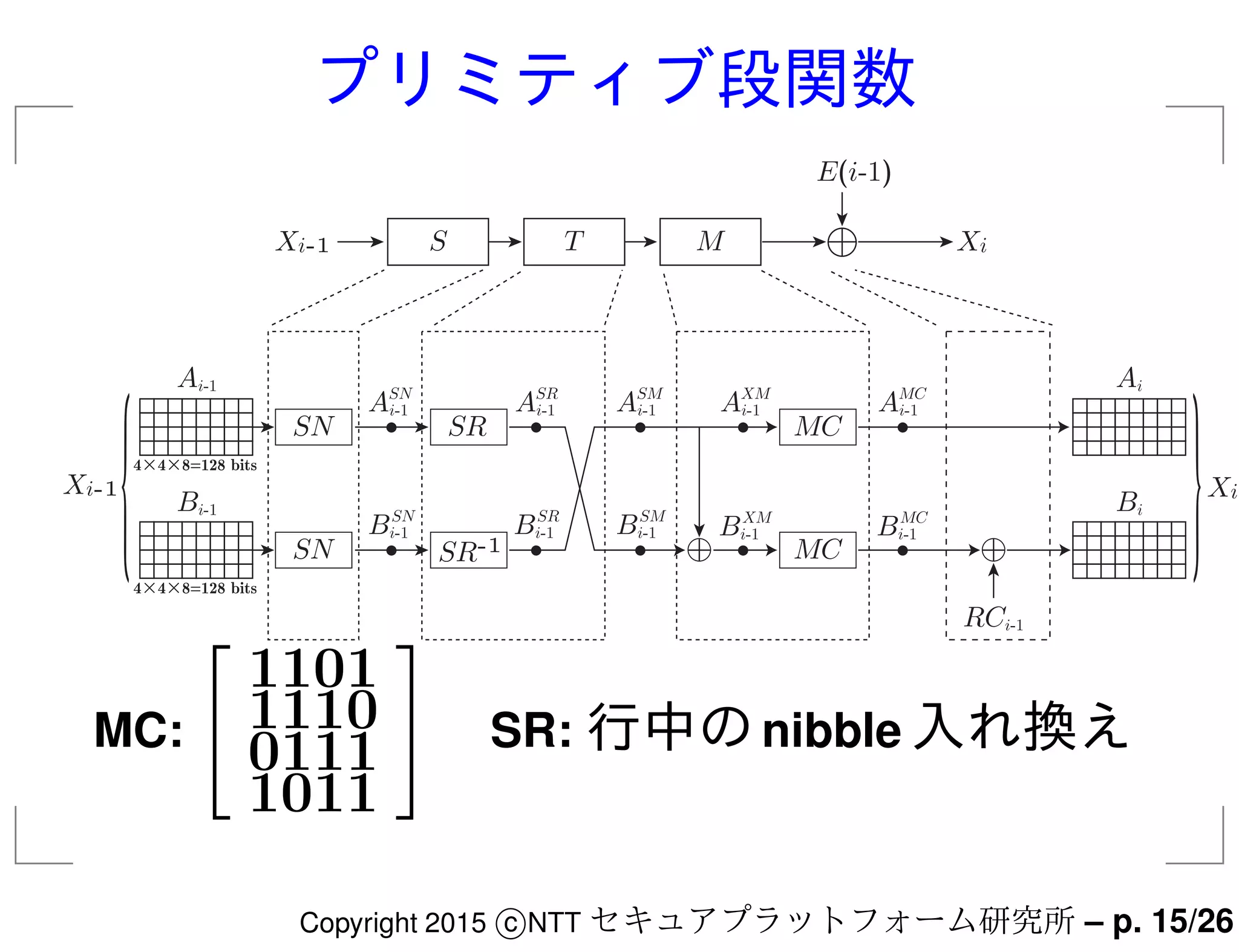

- 15. プリミティブ段関数 Ai Bi Ai-1 SN SN MC MC SR SR-1 Ai-1 Bi-1 SN Bi-1 SN Ai-1 SR Bi-1 SR Ai-1 SM Bi-1 SM Ai-1 MC Bi-1 MC Ai-1 XM Bi-1 XM S T MXiXi-1 XiXi-1 E(i-1) RCi-1 MC: 1101 1110 0111 1011 SR: 行中のnibble 入れ換え Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 15/26
- 16. x86_64アーキテクチャ 世代 Bridge well 有効命令セットAVX AVX2 一般レジスタ ALU×3 ALU×4 SIMD レジスタ ALU×3 ALU×3 load 2 2 AVX SIMD 整数命令は128 ビットxmm AVX2 SIMD 整数命令は256 ビットymm Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 16/26

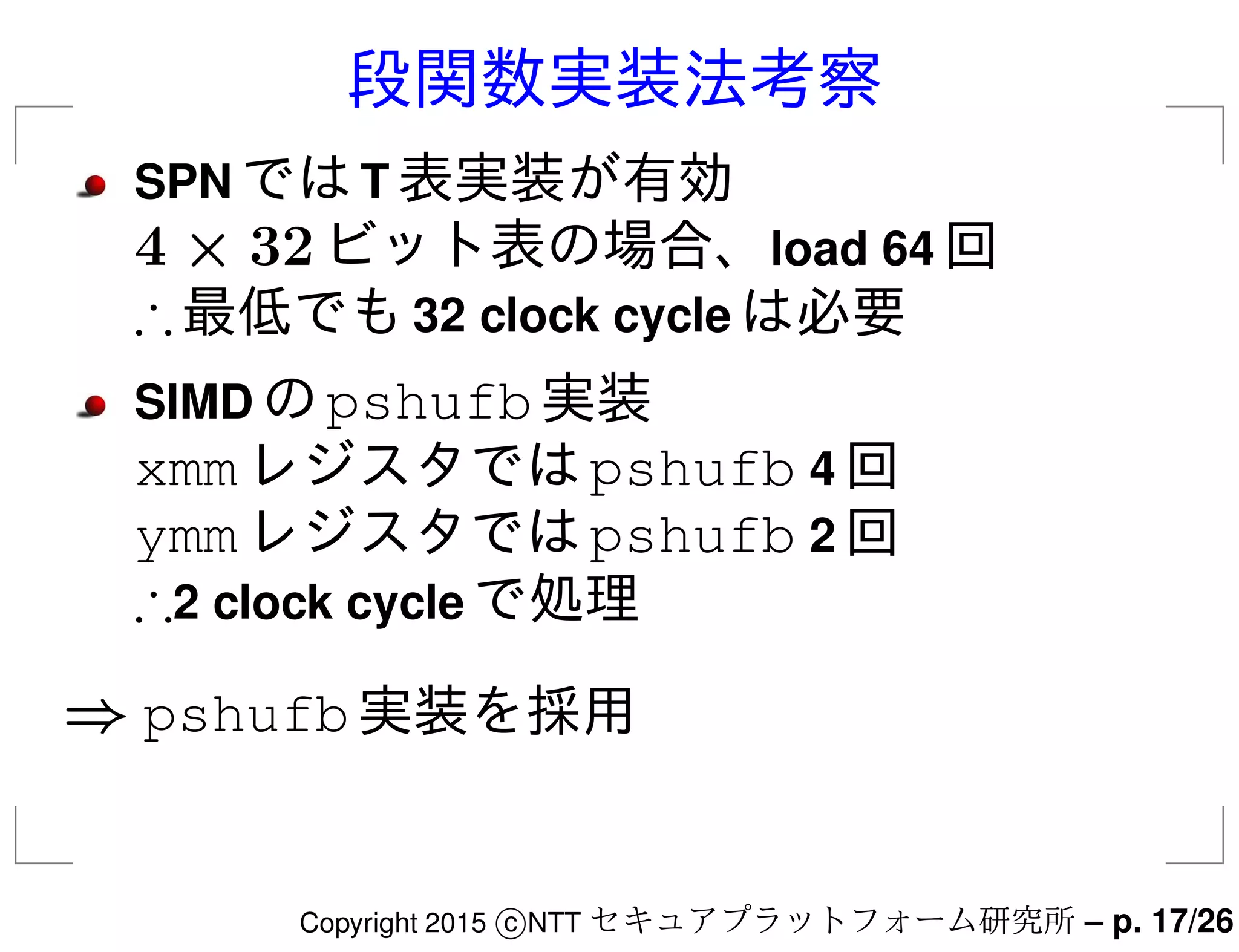

- 17. 段関数実装法考察 SPN ではT 表実装が有効 4× 32ビット表の場合、load 64 回 ∴最低でも32 clock cycle は必要 SIMD のpshufb実装 xmmレジスタではpshufb 4 回 ymmレジスタではpshufb 2 回 ∴2 clock cycle で処理 ⇒ pshufb実装を採用 Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 17/26

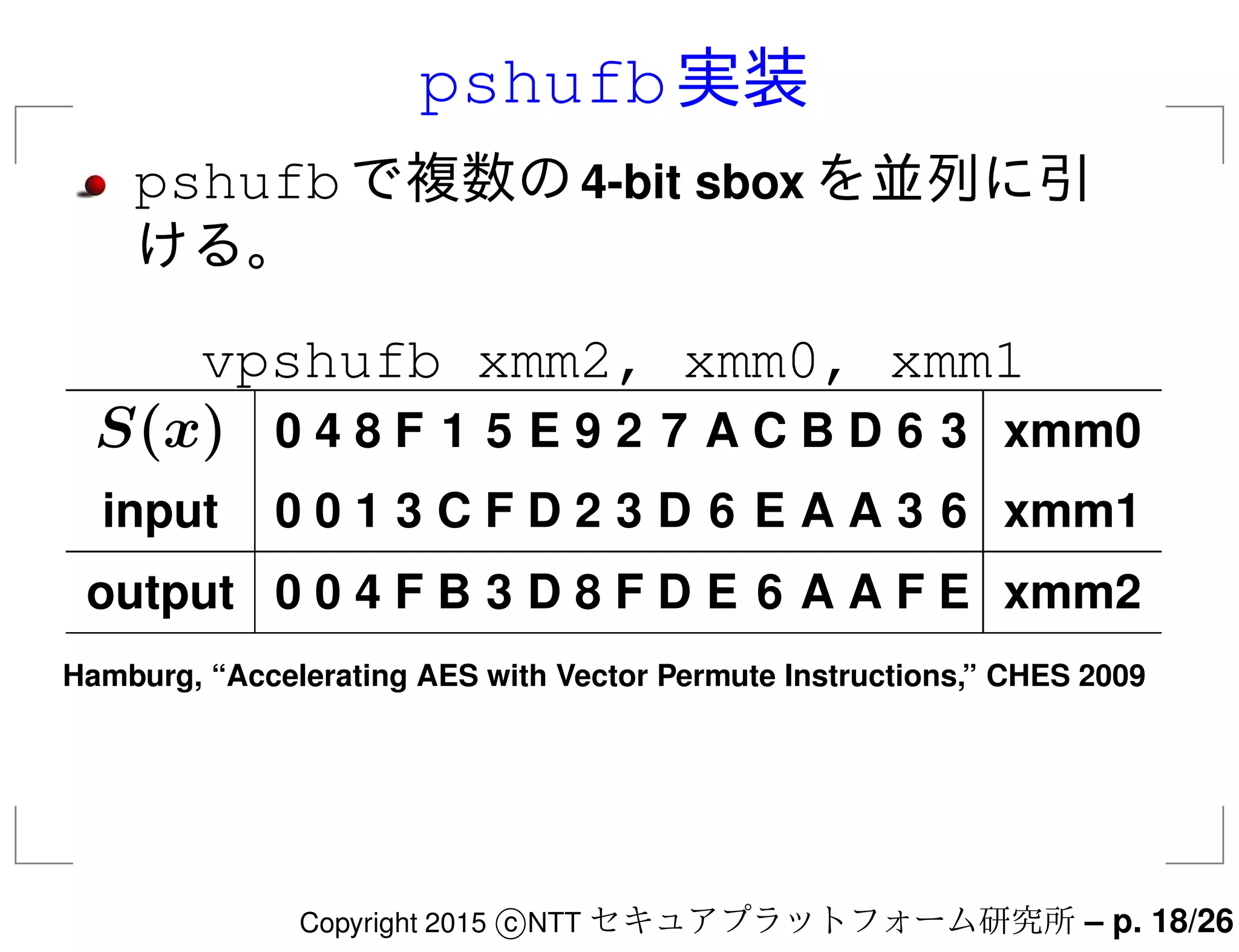

- 18. pshufb実装 pshufbで複数の4-bit sbox を並列に引 ける。 vpshufbxmm2, xmm0, xmm1 S(x) 0 4 8 F 1 5 E 9 2 7 A C B D 6 3 xmm0 input 0 0 1 3 C F D 2 3 D 6 E A A 3 6 xmm1 output 0 0 4 F B 3 D 8 F D E 6 A A F E xmm2 Hamburg, “Accelerating AES with Vector Permute Instructions,” CHES 2009 Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 18/26

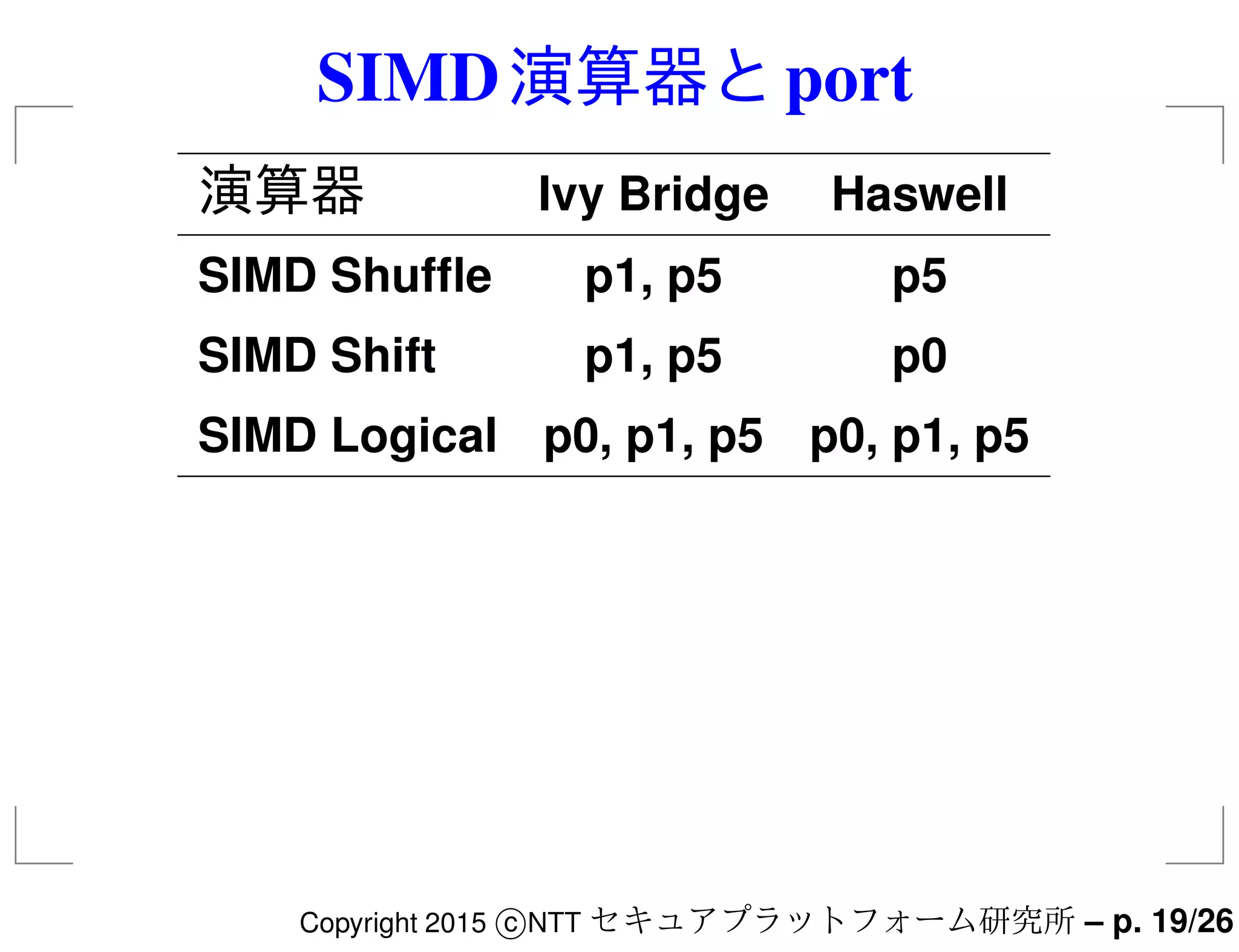

- 19. SIMD演算器とport 演算器 Ivy BridgeHaswell SIMD Shuffle p1, p5 p5 SIMD Shift p1, p5 p0 SIMD Logical p0, p1, p5 p0, p1, p5 Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 19/26

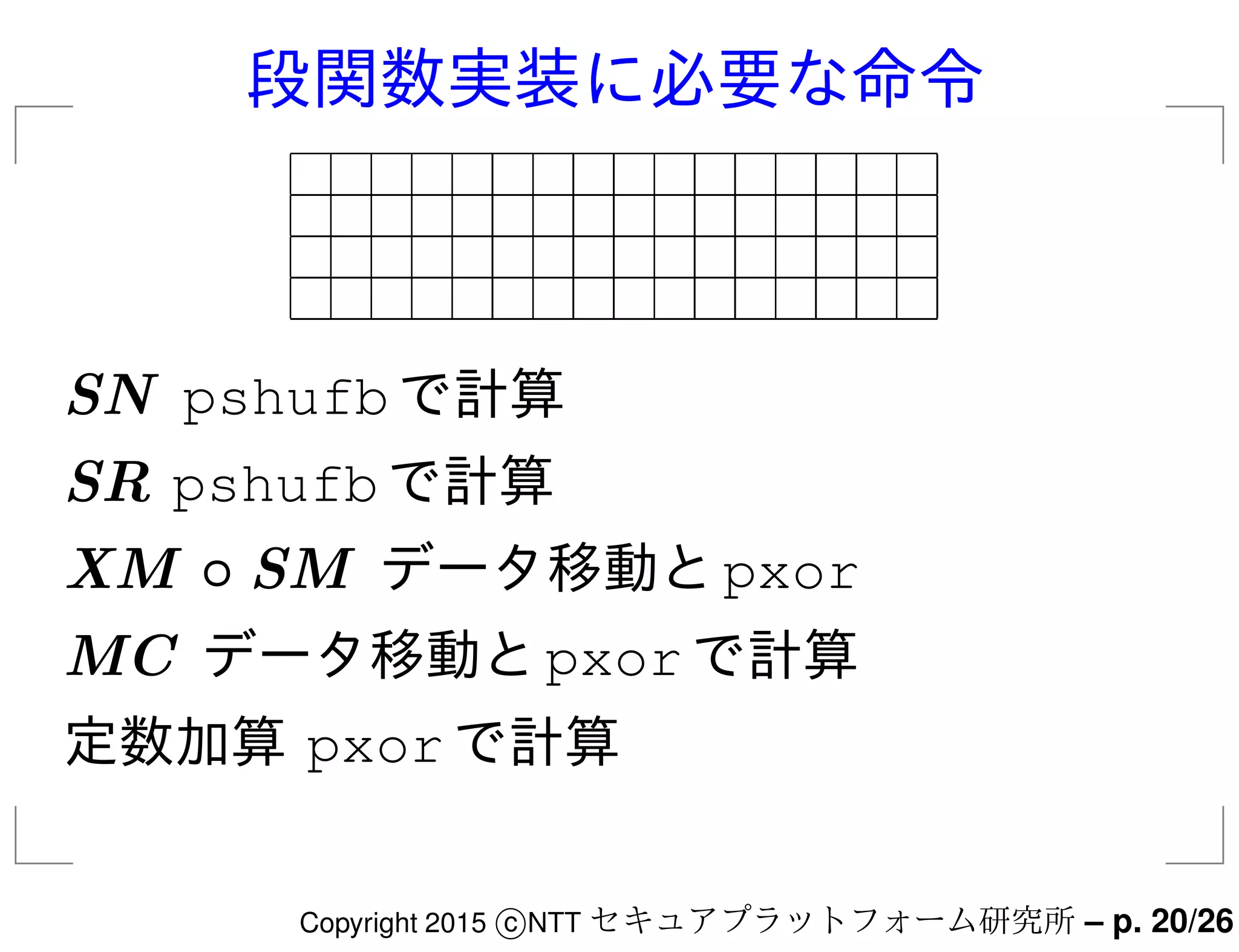

- 20. 段関数実装に必要な命令 SN pshufbで計算 SR pshufbで計算 XM◦ SM データ移動とpxor MC データ移動とpxorで計算 定数加算 pxorで計算 Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 20/26

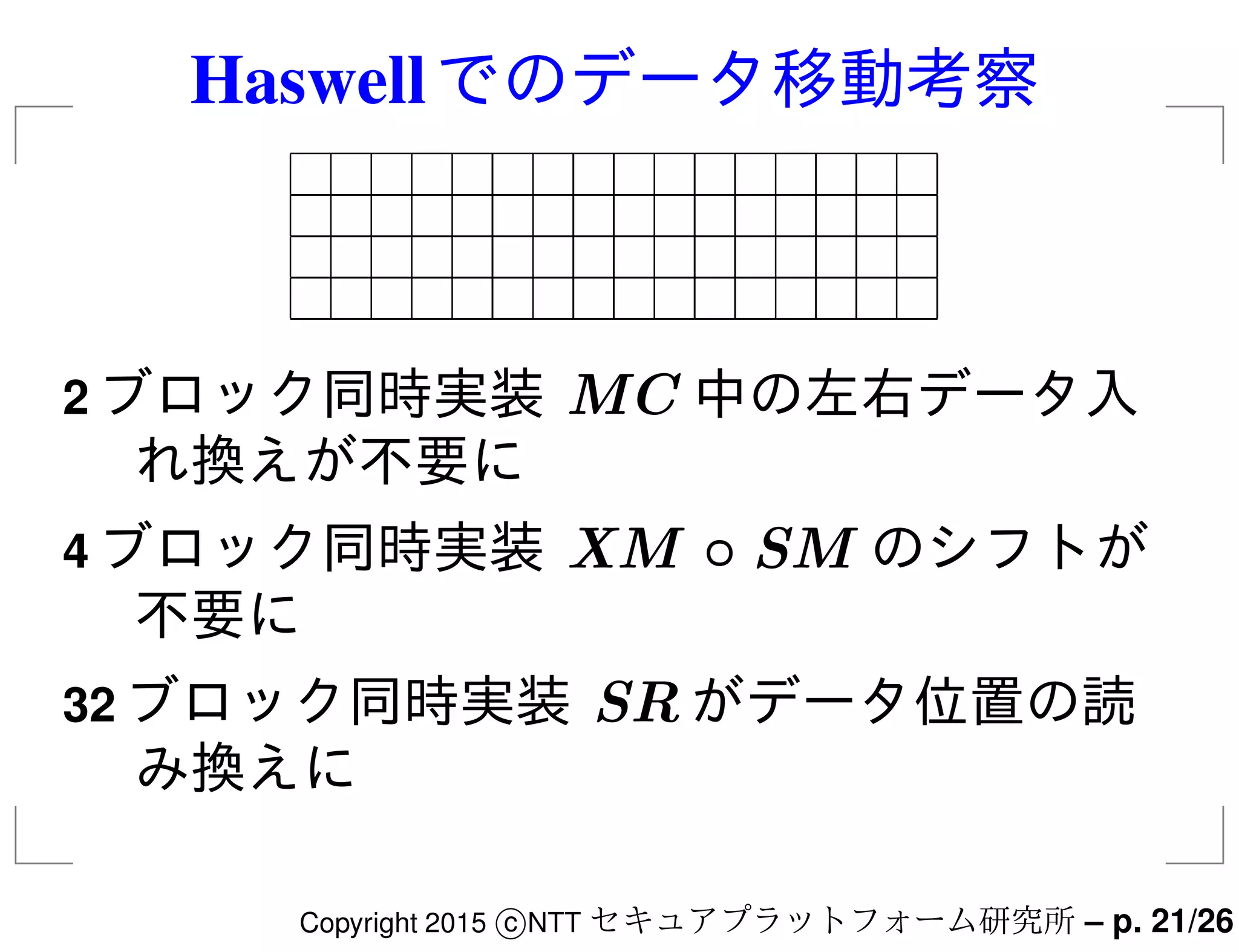

- 21. Haswellでのデータ移動考察 2 ブロック同時実装 MC中の左右データ入 れ換えが不要に 4 ブロック同時実装 XM ◦ SM のシフトが 不要に 32 ブロック同時実装 SR がデータ位置の読 み換えに Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 21/26

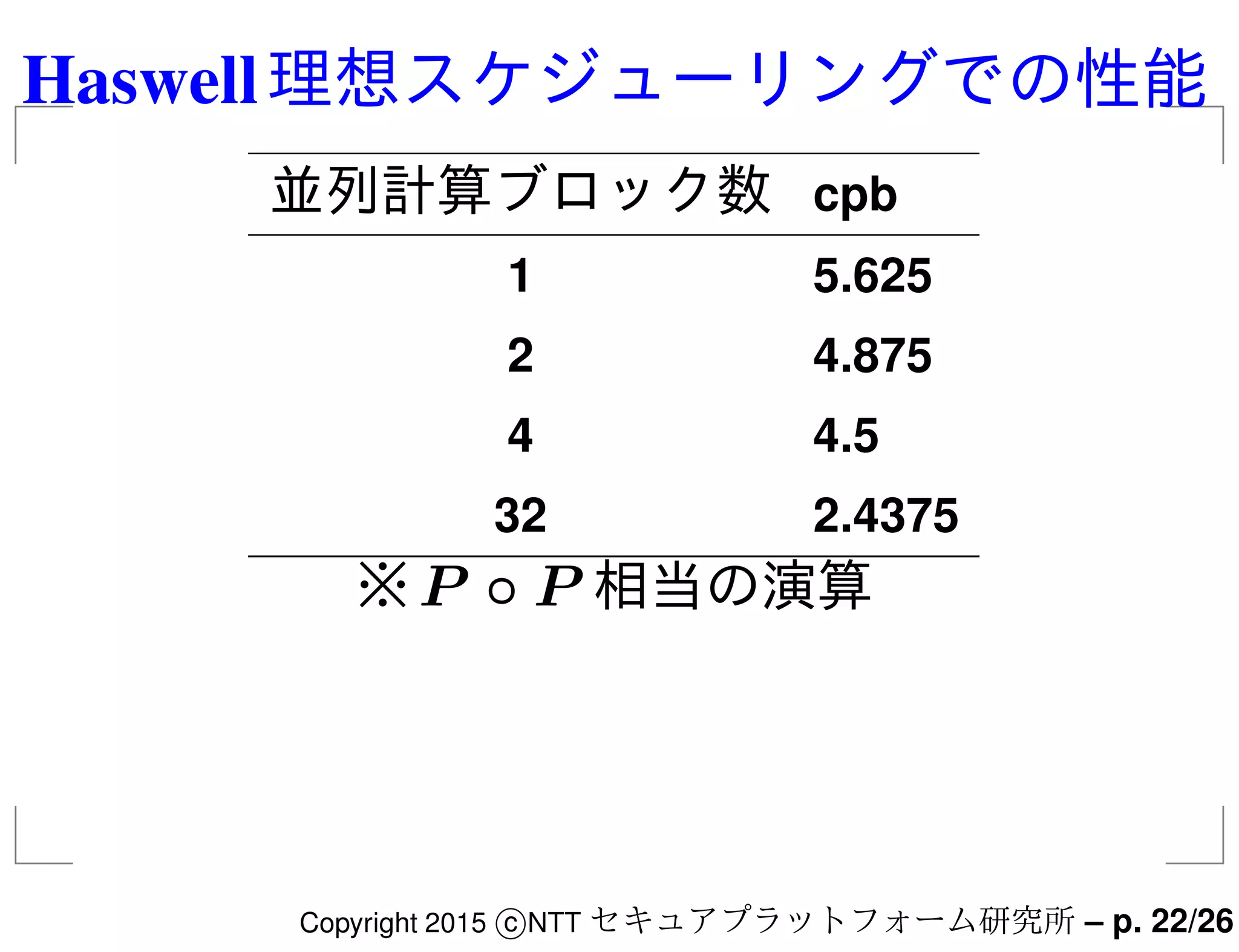

- 22. Haswell理想スケジューリングでの性能 並列計算ブロック数 cpb 1 5.625 24.875 4 4.5 32 2.4375 ※P ◦ P 相当の演算 Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 22/26

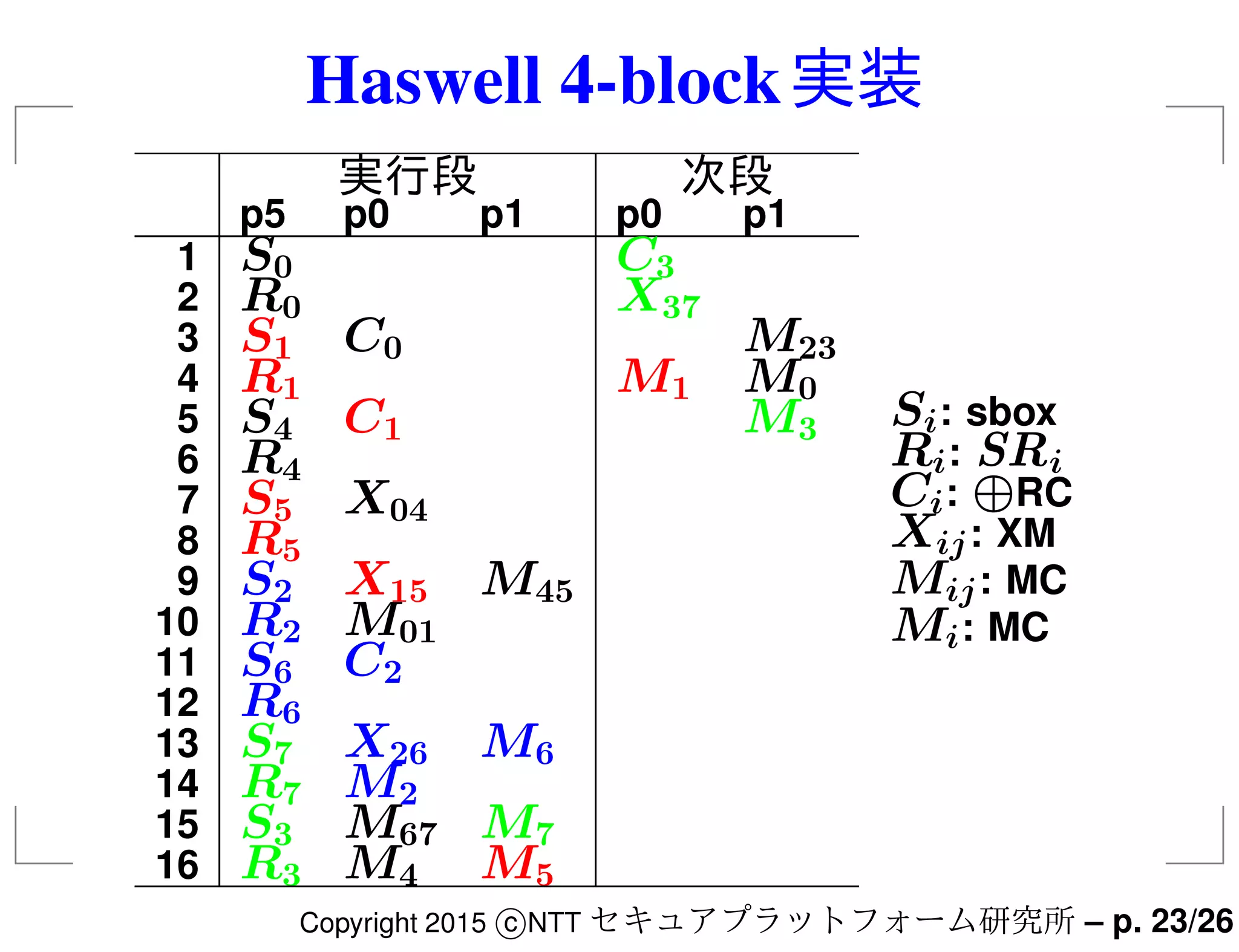

- 23. Haswell 4-block実装 実行段 次段 p5p0 p1 p0 p1 1 S0 C3 2 R0 X37 3 S1 C0 M23 4 R1 M1 M0 5 S4 C1 M3 6 R4 7 S5 X04 8 R5 9 S2 X15 M45 10 R2 M01 11 S6 C2 12 R6 13 S7 X26 M6 14 R7 M2 15 S3 M67 M7 16 R3 M4 M5 Si: sbox Ri: SRi Ci: ⊕RC Xij: XM Mij: MC Mi: MC Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 23/26

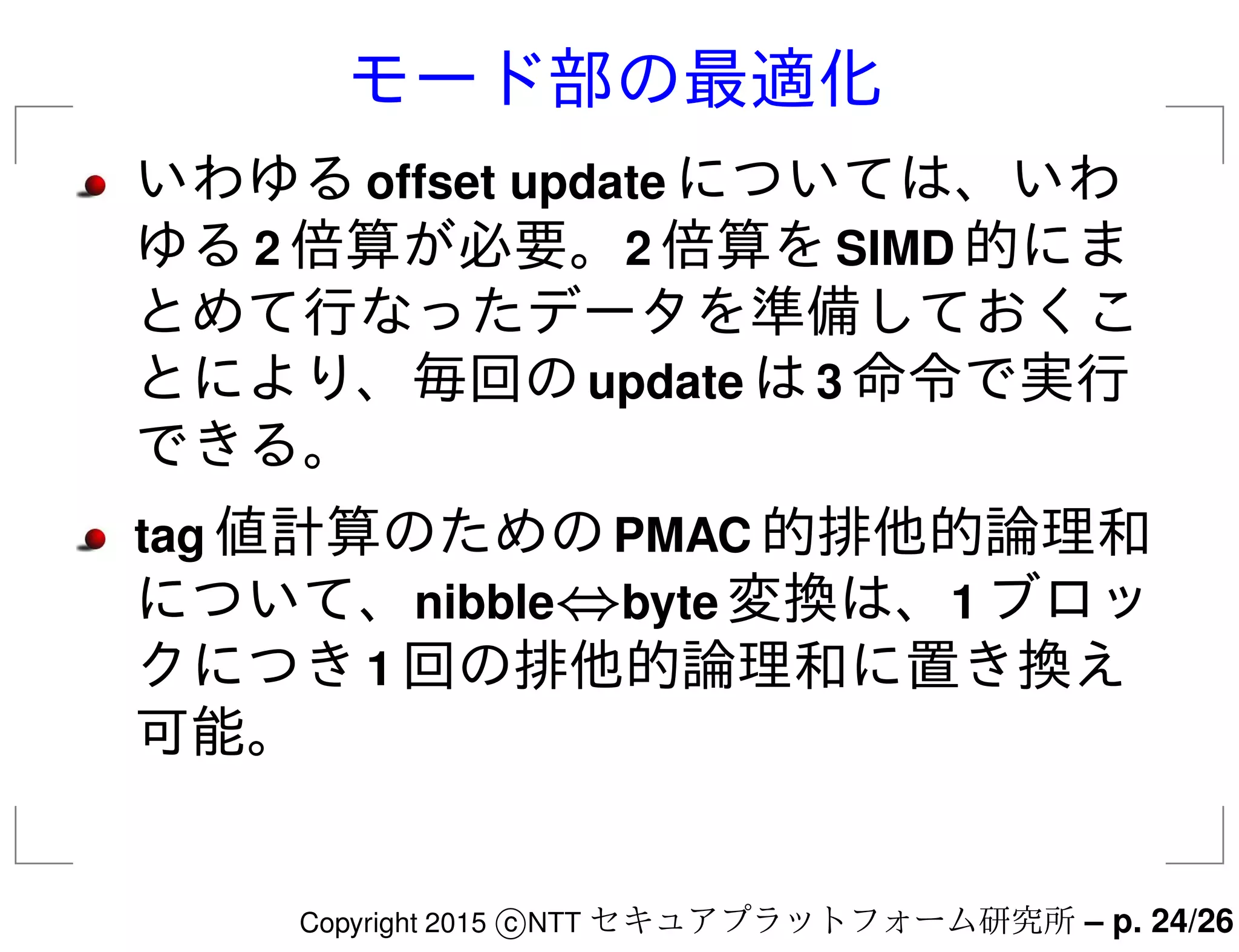

- 24. モード部の最適化 いわゆるoffset update については、いわ ゆる2倍算が必要。2 倍算をSIMD 的にま とめて行なったデータを準備しておくこ とにより、毎回のupdate は3 命令で実行 できる。 tag 値計算のためのPMAC 的排他的論理和 について、nibble⇔byte 変換は、1 ブロッ クにつき1 回の排他的論理和に置き換え 可能。 Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 24/26

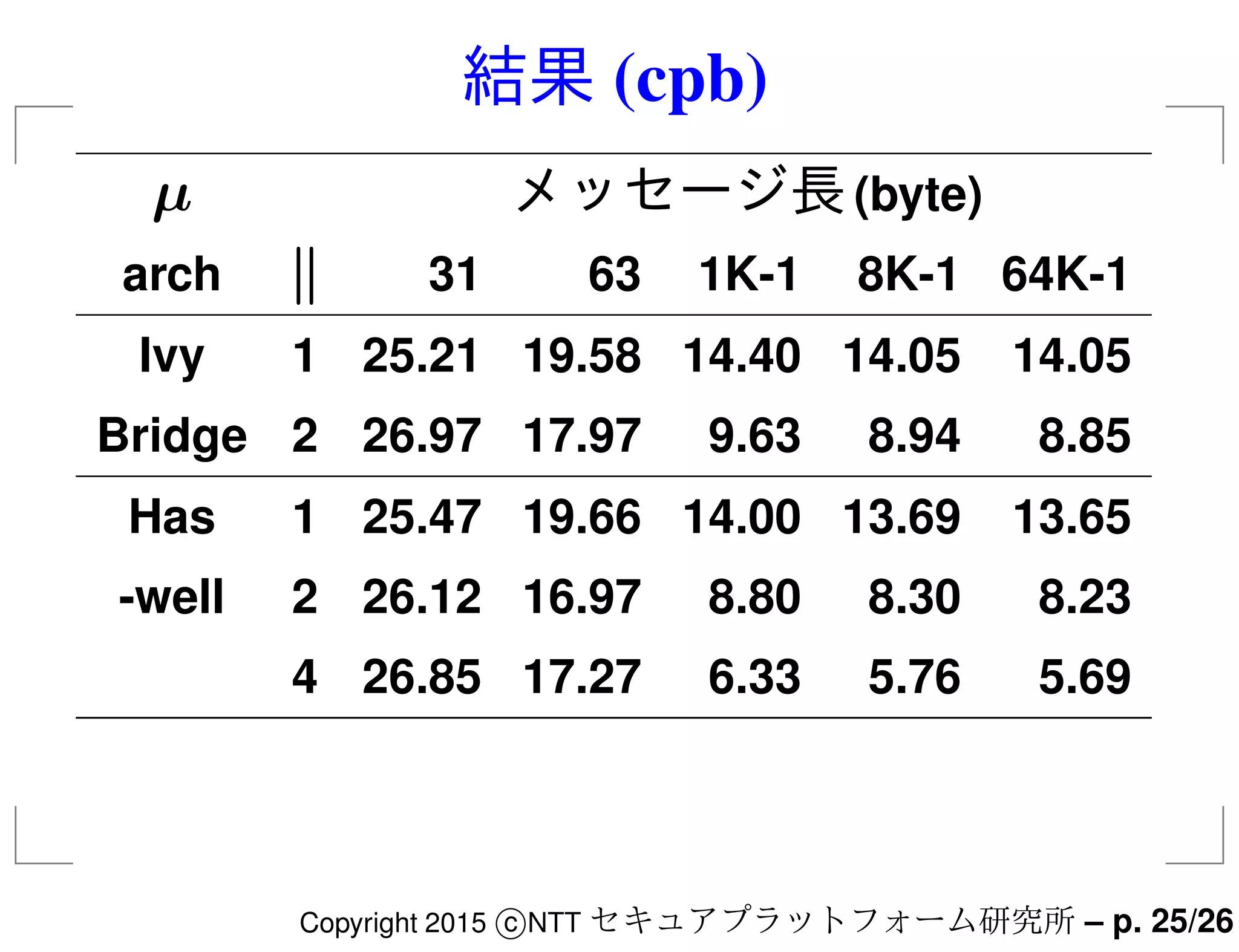

- 25. 結果 (cpb) µ メッセージ長(byte) arch31 63 1K-1 8K-1 64K-1 Ivy 1 25.21 19.58 14.40 14.05 14.05 Bridge 2 26.97 17.97 9.63 8.94 8.85 Has 1 25.47 19.66 14.00 13.69 13.65 -well 2 26.12 16.97 8.80 8.30 8.23 4 26.85 17.27 6.33 5.76 5.69 Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 25/26

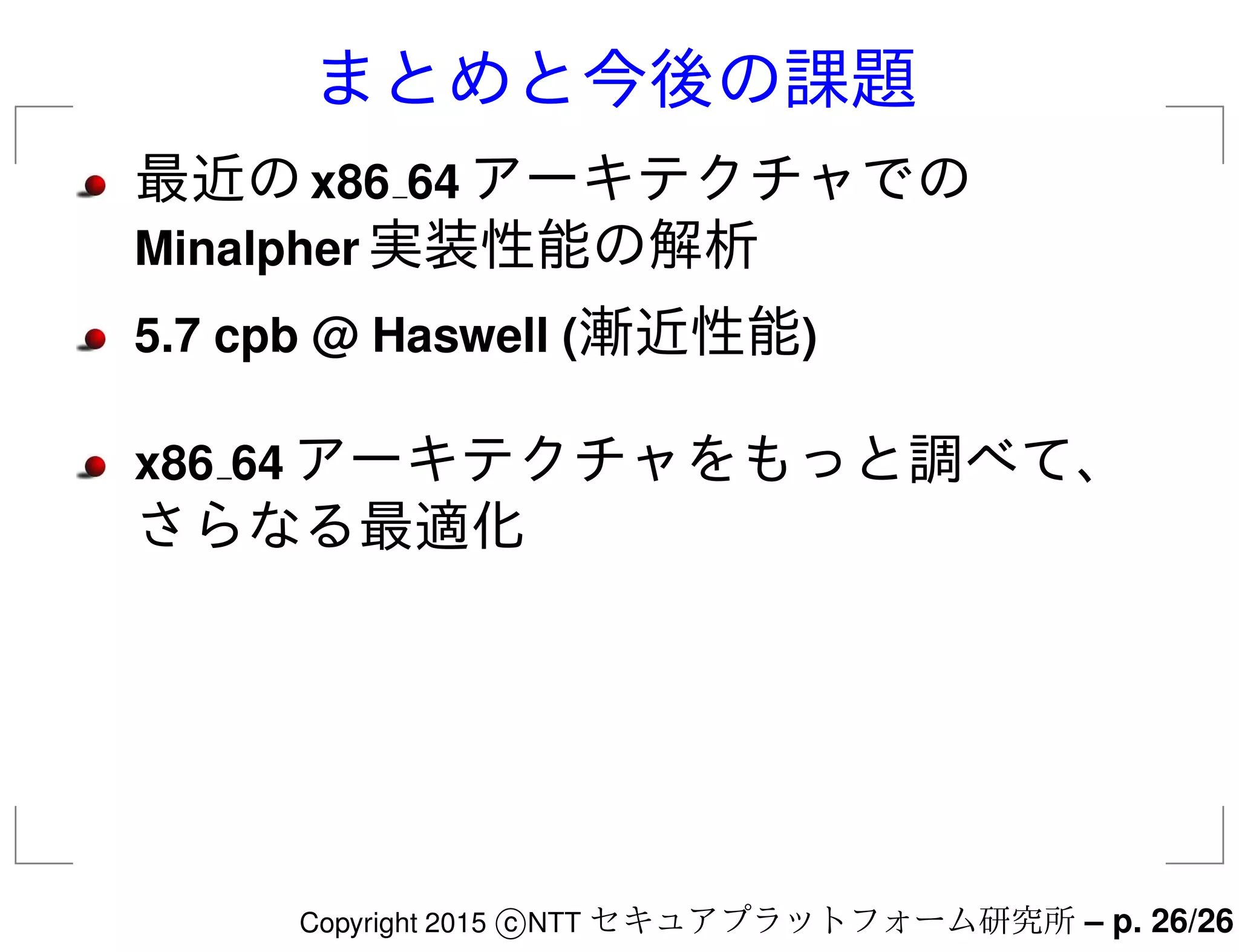

- 26. まとめと今後の課題 最近のx86 64 アーキテクチャでの Minalpher実装性能の解析 5.7 cpb @ Haswell (漸近性能) x86 64 アーキテクチャをもっと調べて、 さらなる最適化 Copyright 2015 c NTT セキュアプラットフォーム研究所 – p. 26/26
