1. LLVM最適化のこつ
x86/x64最適化勉強会7
サイボウズ・ラボ 光成滋生

2. 楽してARM向け最適化をしたい
ターゲットは簡単な固定サイズの多倍長演算
固定素数𝑝に対する𝑥 ± 𝑦 mod 𝑝とか𝑥𝑦 mod 𝑝とか
期待
x86/x64向け最適なコードを生成できるようにすれば
ARM向けもよいコードが出力されるのでは？
一つのLLVMコード→x64/x86/arm/arm64...なら最高！
いろいろやってみた
目的
2/27

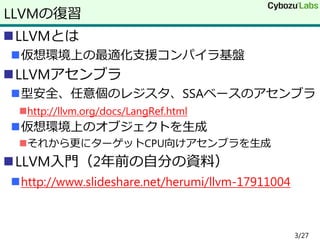

3. LLVMとは
仮想環境上の最適化支援コンパイラ基盤
LLVMアセンブラ
型安全、任意個のレジスタ、SSAベースのアセンブラ
http://llvm.org/docs/LangRef.html
仮想環境上のオブジェクトを生成
それから更にターゲットCPU向けアセンブラを生成
LLVM入門（2年前の自分の資料）
http://www.slideshare.net/herumi/llvm-17911004
LLVMの復習
3/27

4. CのコードをLLVMアセンブラで出力
clang -S -c -O3 -emit-llvm t.cでt.llを生成
defineで関数の定義："@名前"が関数名
i32, i64, i128などが整数："%名前"が変数名
ほぼ全ての命令に型がつく：ex. add i32, ret i32
整数の足し算関数
define i32 @add(i32 %x, i32 %y) {
%ret = add i32 %x, %y
ret i32 %ret
}
uint32_t add(uint32_t x, uint32_t y) {
return x + y;
}
4/27

5. llc t.llでx64コードに
-march=x86でx86コードに変換
-march=arm, -march=aarch64なども
VC向け出力が見当たらない→llc.exeなら可能
ターゲットCPUへの変換
add:
movl 4(%esp), %eax
addl 8(%esp), %eax
retl
add:
leal (%rdi, %rsi), %eax ; x = %rdi, y = %rsi
retq
add:
r0, r0, r1
mov pc, lr
5/27

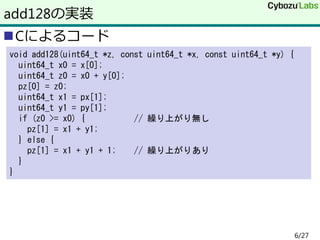

6. Cによるコード
add128の実装
void add128(uint64_t *z, const uint64_t *x, const uint64_t *y) {
uint64_t x0 = x[0];
uint64_t z0 = x0 + y[0];
pz[0] = z0;
uint64_t x1 = px[1];
uint64_t y1 = py[1];
if (z0 >= x0) { // 繰り上がり無し
pz[1] = x1 + y1;
} else {
pz[1] = x1 + y1 + 1; // 繰り上がりあり
}
}
6/27

7. 組み込み関数llvm.uadd.with.overflow
%xと%yを足して結果のi64とcarryのi1の組を返す
入力にcarryが無い？？？
なかなか...なかなか使い勝手が悪い
i1をzext（ゼロ拡張）して足してみる
carryの扱い
declare {i64, i1} @llvm.uadd.with.overflow.i64(i64 %x, i64 %y)
7/27

8. zextでi1をi64に変換して足す
zextでadd128を実装（1）
define void @add128zext(i64* %pz, i64* %px, i64* %py) {
%x0 = load i64* %px
%y0 = load i64* %py
%vc0 = call{i64,i1}@llvm.uadd.with.overflow.i64(i64 %x0, i64 %y0)
%v0 = extractvalue { i64, i1 } %vc0, 0
%c0 = extractvalue { i64, i1 } %vc0, 1
store i64 %v0, i64* %pz
%c = zext i1 %c0 to i64
%px1 = getelementptr i64* %px, i64 1
%py1 = getelementptr i64* %py, i64 1
%x1 = load i64* %px1
%y1 = load i64* %py1
%z = add i64 %x1, %y1
%t = add i64 %z, %c
%pz1 = getelementptr i64* %pz, i64 1
store i64 %t, i64* %pz1
ret void }
8/27

9. zextでi1をi64に変換して足す
carryを先に足してみる
zextでadd128を実装（2）
add128zext:
mov rax, qword ptr [rsi] ; rax = x[0]
mov r8, qword ptr [rdx] ; r8 = y[0]
lea rcx, qword ptr [rax + r8] ; z0 = x[0] + y[0]
mov qword ptr [rdi], rcx ; z[0] = z0
mov rcx, qword ptr [rdx + 8] ; rcx = x[1]
add rcx, qword ptr [rsi + 8] ; rcx = y[1]
add rax, r8 ; え、もう一度足すの
adc rcx, 0
mov qword ptr [rdi + 8], rcx
ret
%z = add i64 %x1, %y1
%t = add i64 %z, %c
%z = add i64 %x1, %c
%t = add i64 %z, %y1
9/27

10. うーむ微妙
zextでadd128を実装（3）
add128zext2:
mov rax, qword ptr [rsi] ; rax = x[0]
add rax, qword ptr [rdx] ; rax += x[0] + y[0]
mov qword ptr [rdi], rax ; z[0] = x[0] + y[0]
sbb rax, rax ; rax = carry ? -1 : 0
and rax, 1 ; rax = carry ? 1 : 0
add rax, qword ptr [rsi + 8] ; rax = x[1] + carry
add rax, qword ptr [rdx + 8] ; rax += y[1]
mov qword ptr [rdi + 8], rax ; z[1] = rax
ret
10/27

11. select i1 flag, v1, v2 ; (flag ? v1 : v0)
zextと同じ結果
まあそうかも
LLVMでの正解は
selectを使ってみる
%z = add i64, %x1, %y1
%t0 = select i1 %c0, i64 1, i64 0
%t1 = add i64 %z, %t0
11/27

12. 整数型のサイズに制約が無い
その出力（x64とaarch64）
i128を使う
define void @add128(i128* %pz, i128* %px, i128* %py) {
%x = load i128* %px
%y = load i128* %py
%z = add i128 %x, %y
store i128 %z, i128* %pz
ret void
}
mov rax, [rdx]
mov rcx, [rdx + 8]
add rax, [rsi]
adc rcx, [rsi + 8]
mov [rdi + 8], rcx
mov [rdi], rax
ret
ldp x8, x9, [x1]
ldp x10, x11, [x2]
adds x8, x8, x10
adcs x9, x9, x11
stp x8, x9, [x0]
ret
12/27

13. 1回のaddと3回のadcなのでよさそう
carryは明示的に扱わないのがよさげ
x86やarmをターゲットにすると
; レジスタ退避して
; メモリから値を読み込む部分は省略
add edi, dword ptr [ecx]
adc ebx, dword ptr [ecx + 4]
adc esi, dword ptr [ecx + 8]
adc ebp, dword ptr [edx + 12]
mov dword ptr [eax + 8], esi
mov dword ptr [eax + 4], ebx
mov dword ptr [eax], edi
mov dword ptr [eax + 12], ebp
...
13/27

14. uint8_t _addcarry_u64(CF, x, y, *out)がある
こっちのほうがいい
Visual Studioのintrinsic
#include <intrin.h>
void add128(uint64_t* z, const uint64_t* x, const uint64_t* y) {
uint8_t c = _addcarry_u64(0, x[0], y[0], &z[0]);
_addcarry_u64(c, x[1], y[1], &z[1]);
}
mov rax, [rdx]
add rax, [r8]
mov [rcx], rax
mov rax, [rdx+8]
adc rax, [r8+8]
mov [rcx+8], rax
ret
14/27

15. Cの擬似コード
比較と引き算は同じ処理
結果を捨てるか捨てないかの差
とりあえず引いて負なら（carryが立てば）捨てる
addModの実装
void addMod(INT *z, const INT *x, const INT *y, const INT *p) {
INT t = *x + y
if (t >= *p) t -= *p
*z = t
}
void addMod(INT *z, const INT *x, const INT *y, const INT *p) {
INT t0 = *x + y
(t1, CF) = t0 - *p
*z = CF ? t0 : t1
}
15/27

16. こんな感じ（N=128, NP=192とか）
LLVMでの実装
declare {iNP, i1 } @llvm.usub.with.overflow.iNP(iNP, iNP)
define void @addMod(iN* %pz, iN* %px, iN* %py, iN* %pp) {
%x = load iN* %px
%y = load iN* %py
%p = load iN* %pp
%x1 = zext iN %x to iNP
%y1 = zext iN %y to iNP
%p1 = zext iN %p to iNP
%t = add iNP %x1, %y1 ; t = x + y
%vc = call{iNP,i1} @llvm.usub.with.overflow.iNP(iNP %t, iNP %p1)
%v = extractvalue { iNP, i1 } %vc, 0 ; v = x + y - p
%c = extractvalue { iNP, i1 } %vc, 1
%z = select i1 %c, iNP %t, iNP %v ; z = CF ? t : v
%z1 = trunc iNP %z to iN
store iN %z1, iN* %pz
ret void
16/27

17. まあまあ？
mov r9, qword ptr [rdx]
mov r10, qword ptr [rdx + 8]
add r9, qword ptr [rsi]
adc r10, qword ptr [rsi + 8]
sbb rsi, rsi
and rsi, 1 ; [rsi:r10:r9] = x + y
xor r8d, r8d
mov rax, r9
sub rax, qword ptr [rcx]
mov rdx, r10
sbb rdx, qword ptr [rcx + 8] ; [rdx:rax] = x + y - p
sbb rsi, 0
sbb r8, 0
cmovne rdx, r10
cmovne rax, r9
mov qword ptr [rdi + 8], rdx
mov qword ptr [rdi], rax
これが無駄
ここはよい
17/27

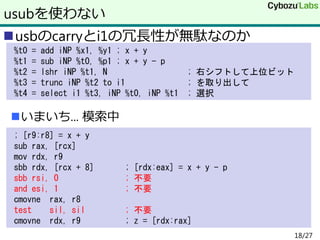

18. usbのcarryとi1の冗長性が無駄なのか
いまいち... 模索中
usubを使わない
%t0 = add iNP %x1, %y1 ; x + y
%t1 = sub iNP %t0, %p1 ; x + y - p
%t2 = lshr iNP %t1, N ; 右シフトして上位ビット
%t3 = trunc iNP %t2 to i1 ; を取り出して
%t4 = select i1 %t3, iNP %t0, iNP %t1 ; 選択
; [r9:r8] = x + y
sub rax, [rcx]
mov rdx, r9
sbb rdx, [rcx + 8] ; [rdx:eax] = x + y - p
sbb rsi, 0 ; 不要
and esi, 1 ; 不要
cmovne rax, r8
test sil, sil ; 不要
cmovne rdx, r9 ; z = [rdx:rax]
18/27

19. N bit x N bit → 2N bit みたいなの
出力が2倍になるのでzext N to 2Nしてからmulしよう
乗算は
define void @mul128(i256* %pz, i128* %px, i128* %py) {
%x = load i128* %px
%y = load i128* %py
%x1 = zext i128 %x to i256
%y1 = zext i128 %y to i256
%z = mul i256 %x1, %y1
store i256 %z, i256* %pz
ret void
}
19/27

20. Segmentation fault
nativeに命令を持ってないと駄目のようだ
出力結果
0 libLLVM-3.5.so.1 0x00007fa53e015cd2 llvm::sys::PrintStackTrace(_IO_FILE*) + 34
1 libLLVM-3.5.so.1 0x00007fa53e015ac4
2 libc.so.6 0x00007fa53c85ad40
3 libc.so.6 0x00007fa53c8acaea strlen + 42
4 libLLVM-3.5.so.1 0x00007fa53df39d3c llvm::SelectionDAG::getExternalSymbol(char const*, llvm::EVT) + 44
5 libLLVM-3.5.so.1 0x00007fa53dfa1b78 llvm::TargetLowering::makeLibCall(llvm::SelectionDAG&, llvm::RTLIB::Libcall, llvm::EVT,
llvm::SDValue const*, unsigned int, bool, llvm::SDLoc, bool, bool) const + 552
6 libLLVM-3.5.so.1 0x00007fa53ded57f0
7 libLLVM-3.5.so.1 0x00007fa53dedd0cb
8 libLLVM-3.5.so.1 0x00007fa53deea61e
9 libLLVM-3.5.so.1 0x00007fa53deeacdf llvm::SelectionDAG::LegalizeTypes() + 943
10 libLLVM-3.5.so.1 0x00007fa53df8c154 llvm::SelectionDAGISel::CodeGenAndEmitDAG() + 164
11 libLLVM-3.5.so.1 0x00007fa53df8f242 llvm::SelectionDAGISel::SelectAllBasicBlocks(llvm::Function const&) + 1154
12 libLLVM-3.5.so.1 0x00007fa53df90551 llvm::SelectionDAGISel::runOnMachineFunction(llvm::MachineFunction&) + 929
13 libLLVM-3.5.so.1 0x00007fa53e18e238
14 libLLVM-3.5.so.1 0x00007fa53d92fbb7 llvm::FPPassManager::runOnFunction(llvm::Function&) + 471
15 libLLVM-3.5.so.1 0x00007fa53d92ff3b llvm::FPPassManager::runOnModule(llvm::Module&) + 43
16 libLLVM-3.5.so.1 0x00007fa53d930215 llvm::legacy::PassManagerImpl::run(llvm::Module&) + 693
17 llc-3.5 0x0000000000412962
18 llc-3.5 0x000000000040d0f0 main + 368
19 libc.so.6 0x00007fa53c845ec5 __libc_start_main + 245
20 llc-3.5 0x000000000040d149
Stack dump:
0. Program arguments: llc-3.5 uint.ll
1. Running pass 'Function Pass Manager' on module 'uint.ll'.
2. Running pass 'X86 DAG->DAG Instruction Selection' on function '@mul128'
Segmentation fault
20/27

21. N bit x 64 bit → N + 64bit
64bit x 64bit → 128bitを作ってそれを組み合わせる
このコードはちゃんとコンパイルできる
変数の上位bitが0であることを知っている
-mattr=bmi2つきで実行するとHaswellの命令を使う
まず64bit倍するのを作る
define i128 @mul64x64(i64 %x, i64 %y) {
%x0 = zext i64 %x to i128
%y0 = zext i64 %y to i128
%z = mul i128 %x0, %y0
ret i128 %z
}
mul64x64:
mov rdx, rsi
mulx rdx, rax, rdi
ret
21/27

22. 64bit x 64bitを2回して足す
後の拡張のためxからHやLを取り出すextractを作る
mul128x64
define i192 @mul128x64(i128 %x, i64 %y) { ; x = [x1:x0]
%x0 = call i64 @extract128(i128 %x, i128 0)
%x0y = call i128 @mul64x64(i64 %x0, i64 %y) ; x0 * y
%x0y0 = zext i128 %x0y to i192
%x1 = call i64 @extract128(i128 %x, i128 64)
%x1y = call i128 @mul64x64(i64 %x1, i64 %y) ; x1 * y
%x1y0 = zext i128 %x1y to i192
%x1y1 = shl i192 %x1y0, 64 ; シフトして
%t0 = add i192 %x0y0, %x1y1 ; 足す
ret i192 %t0 }
define i64 @extract128(i128 %x, i128 %shift) {
%t0 = lshr i128 %x, %shift
%t1 = trunc i128 %t0 to i64
ret i64 %t1 }
22/27

23. mul128x64を2回呼び出して加算
そんなに細かく関数に分けて大丈夫か
問題ない
最適化 + ターゲットに変換
乗算4回、加算7回の最適なコードを出力
mul128x128
opt -O3 –o - | llc –O3 -
mulx r9, r10, r8 mov rdx, rbx
mov rdx, rax mulx rbx, rdx, r11
mulx rsi, rax, r11 add rdx, r8
add rax, r9 adc rbx, 0
adc rsi, 0 add rcx, rax
mov qword ptr [rdi], r10 adc rdx, rsi
mov rdx, rbx adc rbx, 0
mulx r8, rcx, r8
23/27

24. 64bit x 64bit→128bitが無いため
先に32bit x 32bit→64bitでラッパーを作る？
そうするとトータルの加算回数が増えてしまう
4N x 2Nの場合
"4N x N ; 4回" x 2回. 5N + 5Nで5回の計13回
2Nずつすると"2N x 2N ; 7回" x 2回. 後4回の計18回
32bit用の乗算コードが必要
64bitと32bitの2種類用意する必要がある
テンプレートのコードから両方を自動生成するはめに
当初の野望
LLVM一つでx86/x64/arm/arm64全部
現実：32bitと64bit必要
32bitだとやはりSEGV
24/27

25. p=0xfffffffffffffffffffffffffffffffeffffffffffffffffで割る
殆ど2^192に近い素数（NIST_P192）
余りを簡単に求められる
例：123123 % 999 = (123000 % 999)+123 = 123 + 123=246
こんなコードで
32/64bit対応
Nexus7で試すと
GMPに比べて
add 188→60nsec
mul 990→480nsec
うまくいったケース（特殊な剰余）
define void @modNIST_P192(i192* %out, i192 %H192, i192 %L) {
%H192 = load i192* %pH
%H = zext i192 %H192 to i256
%H10_ = shl i192 %H192, 64
%H10 = zext i192 %H10_ to i256
%H2_ = call i64 @extract192to64(i192 %H192, i192 128)
%H2 = zext i64 %H2_ to i256
%H102 = or i256 %H10, %H2
%H2s = shl i256 %H2, 64
%t0 = add i256 %L, %H
%t1 = add i256 %t0, %H102
%t2 = add i256 %t1, %H2s
%e = lshr i256 %t2, 192
%t3 = trunc i256 %t2 to i192
%e1 = trunc i256 %e to i192
%t4 = add i192 %t3, %e1
%e2 = shl i192 %e1, 64
%t5 = add i192 %t4, %e2
store i192 %t5, i192* %out
ret void }
25/27

26. i192などの変数のどの部分が0かを
きちんと追跡している
シフトしなくていい部分は一切しない
メモリアクセスも追跡している
先ほどのmul128x128でpx = pyとして最適化すると
乗算回数が3回に減る
読み込み先と書き込み先が同じ可能性を考慮
noaliasをつけるか、値が確定したものは早い段階で
メモリに書き落とすとテンポラリが減る
例：乗算の途中結果
所感
26/27

27. 最適化はかなり頑張ってる
レジスタサイズの制約が無いように見えて
実は結構きつい
乗算をするとき。加減算のみならほぼ大丈夫
ただし書き下せればかなりよいコード生成
フラグの扱いがやや難
3/16加筆（Windows呼び出し規約に従う方法）
https://github.com/CRogers/LLVM-Windows-Binaries
llc.exeで-march=x86-64 -x86-asm-syntax=intel
まとめ
27/27
