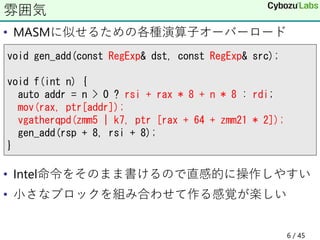

![• MASMに似せるための各種演算子オーバーロード
• Intel命令をそのまま書けるので直感的に操作しやすい
• 小さなブロックを組み合わせて作る感覚が楽しい
雰囲気
void gen_add(const RegExp& dst, const RegExp& src);
void f(int n) {
auto addr = n > 0 ? rsi + rax * 8 + n * 8 : rdi;
mov(rax, ptr[addr]);
vgatherqpd(zmm5 | k7, ptr [rax + 64 + zmm21 * 2]);
gen_add(rsp + 8, rsi + 8);
}
6 / 45](https://image.slidesharecdn.com/kernelvm-20180922-180922080227/85/Xbyak-6-320.jpg)

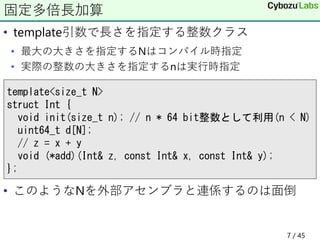

![• template引数で長さを指定する整数クラス
• 最大の大きさを指定するNはコンパイル時指定
• 実際の整数の大きさを指定するnは実行時指定
• このようなNを外部アセンブラと連係するのは面倒
固定多倍長加算
template<size_t N>
struct Int {
void init(size_t n); // n * 64 bit整数として利用(n < N)
uint64_t d[N];
// z = x + y
void (*add)(Int& z, const Int& x, const Int& y);
};
7 / 45](https://image.slidesharecdn.com/kernelvm-20180922-180922080227/85/Xbyak-7-320.jpg)

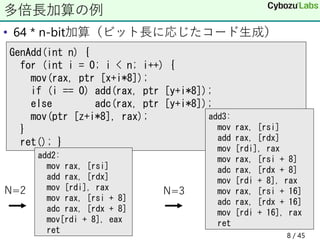

![• 64 * n-bit加算（ビット長に応じたコード生成）
多倍長加算の例
GenAdd(int n) {
for (int i = 0; i < n; i++) {
mov(rax, ptr [x+i*8]);
if (i == 0) add(rax, ptr [y+i*8]);
else adc(rax, ptr [y+i*8]);
mov(ptr [z+i*8], rax);
}
ret(); }
add3:
mov rax, [rsi]
add rax, [rdx]
mov [rdi], rax
mov rax, [rsi + 8]
adc rax, [rdx + 8]
mov [rdi + 8], rax
mov rax, [rsi + 16]
adc rax, [rdx + 16]
mov [rdi + 16], rax
ret
add2:
mov rax, [rsi]
add rax, [rdx]
mov [rdi], rax
mov rax, [rsi + 8]
adc rax, [rdx + 8]
mov[rdi + 8], eax
ret
N=2 N=3
8 / 45](https://image.slidesharecdn.com/kernelvm-20180922-180922080227/85/Xbyak-8-320.jpg)
![• N = 32700ぐらいでエラー
• WindowsでならNがもっと大きくても動く
• メモリが足りないわけではない
Linuxでたくさんnewできないという報告
struct Code : Xbyak::CodeGenerator {
Code(int x) {
mov(eax, x);
ret();
}
};
std::vector<std::unique_ptr<Code>> v(N);
for (int i = 0; i < N; i++) {
v[i] = std::make_unique<Code>(i);
}
25 / 45](https://image.slidesharecdn.com/kernelvm-20180922-180922080227/85/Xbyak-25-320.jpg)
![• ラベルを即値として扱う
ジャンプテーブルも作りたい
Label labelTbl, L0, L1, L2;
mov(rax, labelTbl); // アドレスを代入
jmp(ptr [rax + rcx * sizeof(void*)]);
jmp(ptr [rip + L0]);// L0への相対アドレッシングジャンプ
// ジャンプテーブル
L(labelTbl);
putL(L0); // ラベルのアドレスをメモリに配置
putL(L1);
L(L0);
mov(a, ret0);
ret();
L(L1);
...
29 / 45](https://image.slidesharecdn.com/kernelvm-20180922-180922080227/85/Xbyak-29-320.jpg)
![• 8文字からなる言語
• [ ; ポインタが示す値が0なら]にジャンプ
• ] ; 対応する[にジャンプ
• while (*cur) { ... }に相当
BrainfuckのJIT
stack<Label> labelB, labelF;
case '[':
labelB.push(L());
mov(eax, cur);
test(eax, eax);
Label F;
jz(F, T_NEAR);
labelF.push(F);
break;
case ']':
jmp(labelB.top()); labelB.pop();
L(labelF.top()); labelF.pop();
break;
B: // [
mov rax, [rcx]
test eax, eax
jz F
... // ネストする
jmp B // ]
F:
32 / 45](https://image.slidesharecdn.com/kernelvm-20180922-180922080227/85/Xbyak-32-320.jpg)
![• vgatherdps(zmm0|k1, ptr [rax + zmm18]); が
vgatherdps(zmm0|k1, ptr [rax + zmm2]);になるバグ
• VSIBエンコーディング
• 従来のSIB ; [eax + ebx * scale + offset] ; レジスタ8種類
• 64bit対応 ; 16種類レジスタを表現するため1bit増える
• その1bitはREXプレフィックスの中に
• VSIB ; AVX2でSIMDレジスタを指定できるようになった
XbyakのVSIBエンコーディングバグ
SDM2.3.12 Vector SIB(VSIB) Memory Addressing 40 / 45](https://image.slidesharecdn.com/kernelvm-20180922-180922080227/85/Xbyak-40-320.jpg)

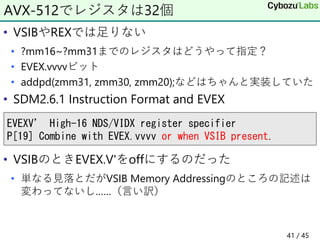

![• VSIBやREXでは足りない
• ?mm16~?mm31までのレジスタはどうやって指定？
• EVEX.vvvvビット
• addpd(zmm31, zmm30, zmm20);などはちゃんと実装していた
• SDM2.6.1 Instruction Format and EVEX
• VSIBのときEVEX.V'をoffにするのだった
• 単なる見落とだがVSIB Memory Addressingのところの記述は
変わってないし……（言い訳）
AVX-512でレジスタは32個
EVEXV’ High-16 NDS/VIDX register specifier
P[19] Combine with EVEX.vvvv or when VSIB present.
41 / 45](https://image.slidesharecdn.com/kernelvm-20180922-180922080227/85/Xbyak-41-320.jpg)
![• Intel Software Development Emulator
• https://software.intel.com/en-us/articles/intel-software-
development-emulator
• 当たり前だが一番信頼できる
• xed -mpx -64 -ir <rawobj>でdisassemblerとして利用可能
• vgatherdps(zmm0|k1, ptr[rax + zmm2]);
の出力は正しくdisasできるのに
vgatherdps(zmm0|k1, ptr[rax + zmm0]);
の出力はエラー
• 両方とも同じエンコードパスを通るのに何故？
Intel SDEの仕様に悩む
ERROR: GATHER_REGS Could not decode at offset: 0x0
PC: 0x0: [62F27D49920400]
43 / 45](https://image.slidesharecdn.com/kernelvm-20180922-180922080227/85/Xbyak-43-320.jpg)
Xbyakの紹介とその周辺
- 1.
- 2. • @herumi • https://github.com/herumi/she-wasm •ペアリングベースの準同型暗号のWebAssembly向け実装 • IEEE trans. on Computers 2014, AsiaCCS 2018など • https://github.com/herumi/bls • BLS署名の実装 • Dfinityというブロックチェーン系ベンチャーが使ってる 自己紹介 2 / 45

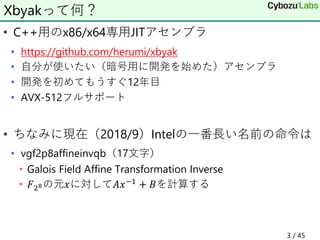

- 3. • C++用のx86/x64専用JITアセンブラ • https://github.com/herumi/xbyak •自分が使いたい（暗号用に開発を始めた）アセンブラ • 開発を初めてもうすぐ12年目 • AVX-512フルサポート • ちなみに現在（2018/9）Intelの一番長い名前の命令は • vgf2p8affineinvqb（17文字） • Galois Field Affine Transformation Inverse • 𝐹28の元𝑥に対して𝐴𝑥−1 + 𝐵を計算する Xbyakって何？ 3 / 45

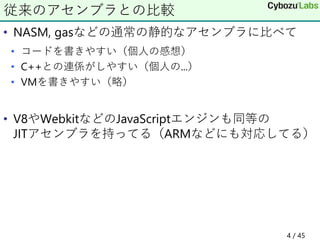

- 4. • NASM, gasなどの通常の静的なアセンブラに比べて •コードを書きやすい（個人の感想） • C++との連係がしやすい（個人の...） • VMを書きやすい（略） • V8やWebkitなどのJavaScriptエンジンも同等の JITアセンブラを持ってる（ARMなどにも対応してる） 従来のアセンブラとの比較 4 / 45

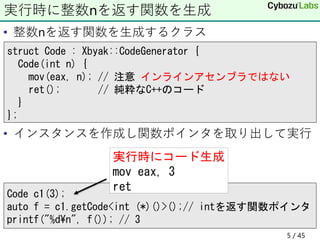

- 5. • 整数nを返す関数を生成するクラス • インスタンスを作成し関数ポインタを取り出して実行 実行時に整数nを返す関数を生成 structCode : Xbyak::CodeGenerator { Code(int n) { mov(eax, n); // 注意 インラインアセンブラではない ret(); // 純粋なC++のコード } }; Code c1(3); auto f = c1.getCode<int (*)()>();// intを返す関数ポインタ printf("%d¥n", f()); // 3 実行時にコード生成 mov eax, 3 ret 5 / 45
- 6. • MASMに似せるための各種演算子オーバーロード • Intel命令をそのまま書けるので直感的に操作しやすい •小さなブロックを組み合わせて作る感覚が楽しい 雰囲気 void gen_add(const RegExp& dst, const RegExp& src); void f(int n) { auto addr = n > 0 ? rsi + rax * 8 + n * 8 : rdi; mov(rax, ptr[addr]); vgatherqpd(zmm5 | k7, ptr [rax + 64 + zmm21 * 2]); gen_add(rsp + 8, rsi + 8); } 6 / 45
- 7. • template引数で長さを指定する整数クラス • 最大の大きさを指定するNはコンパイル時指定 •実際の整数の大きさを指定するnは実行時指定 • このようなNを外部アセンブラと連係するのは面倒 固定多倍長加算 template<size_t N> struct Int { void init(size_t n); // n * 64 bit整数として利用(n < N) uint64_t d[N]; // z = x + y void (*add)(Int& z, const Int& x, const Int& y); }; 7 / 45
- 8. • 64 *n-bit加算（ビット長に応じたコード生成） 多倍長加算の例 GenAdd(int n) { for (int i = 0; i < n; i++) { mov(rax, ptr [x+i*8]); if (i == 0) add(rax, ptr [y+i*8]); else adc(rax, ptr [y+i*8]); mov(ptr [z+i*8], rax); } ret(); } add3: mov rax, [rsi] add rax, [rdx] mov [rdi], rax mov rax, [rsi + 8] adc rax, [rdx + 8] mov [rdi + 8], rax mov rax, [rsi + 16] adc rax, [rdx + 16] mov [rdi + 16], rax ret add2: mov rax, [rsi] add rax, [rdx] mov [rdi], rax mov rax, [rsi + 8] adc rax, [rdx + 8] mov[rdi + 8], eax ret N=2 N=3 8 / 45

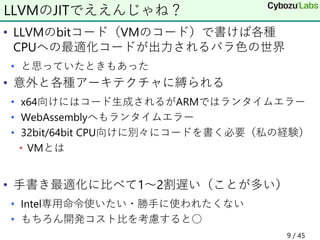

- 9. • LLVMのbitコード（VMのコード）で書けば各種 CPUへの最適化コードが出力されるバラ色の世界 • と思っていたときもあった •意外と各種アーキテクチャに縛られる • x64向けにはコード生成されるがARMではランタイムエラー • WebAssemblyへもランタイムエラー • 32bit/64bit CPU向けに別々にコードを書く必要（私の経験） • VMとは • 手書き最適化に比べて1～2割遅い（ことが多い） • Intel専用命令使いたい・勝手に使われたくない • もちろん開発コスト比を考慮すると○ LLVMのJITでええんじゃね？ 9 / 45

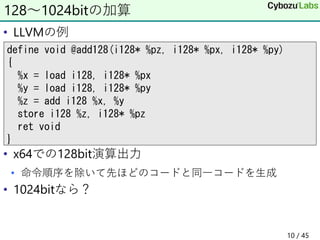

- 10. • LLVMの例 • x64での128bit演算出力 •命令順序を除いて先ほどのコードと同一コードを生成 • 1024bitなら？ 128～1024bitの加算 define void @add128(i128* %pz, i128* %px, i128* %py) { %x = load i128, i128* %px %y = load i128, i128* %py %z = add i128 %x, %y store i128 %z, i128* %pz ret void } 10 / 45

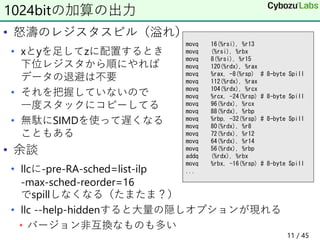

- 11. • 怒濤のレジスタスピル（溢れ） • xとyを足してzに配置するとき 下位レジスタから順にやれば データの退避は不要 •それを把握していないので 一度スタックにコピーしてる • 無駄にSIMDを使って遅くなる こともある • 余談 • llcに-pre-RA-sched=list-ilp -max-sched-reorder=16 でspillしなくなる（たまたま？） • llc --help-hiddenすると大量の隠しオプションが現れる • バージョン非互換なものも多い 1024bitの加算の出力 movq 16(%rsi), %r13 movq (%rsi), %rbx movq 8(%rsi), %r15 movq 120(%rdx), %rax movq %rax, -8(%rsp) # 8-byte Spill movq 112(%rdx), %rax movq 104(%rdx), %rcx movq %rcx, -24(%rsp) # 8-byte Spill movq 96(%rdx), %rcx movq 88(%rdx), %rbp movq %rbp, -32(%rsp) # 8-byte Spill movq 80(%rdx), %r8 movq 72(%rdx), %r12 movq 64(%rdx), %r14 movq 56(%rdx), %rbp addq (%rdx), %rbx movq %rbx, -16(%rsp) # 8-byte Spill ... 11 / 45

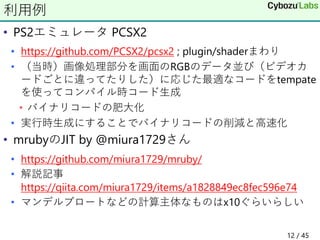

- 12. • PS2エミュレータ PCSX2 •https://github.com/PCSX2/pcsx2 ; plugin/shaderまわり • （当時）画像処理部分を画面のRGBのデータ並び（ビデオカ ードごとに違ってたりした）に応じた最適なコードをtempate を使ってコンパイル時コード生成 • バイナリコードの肥大化 • 実行時生成にすることでバイナリコードの削減と高速化 • mrubyのJIT by @miura1729さん • https://github.com/miura1729/mruby/ • 解説記事 https://qiita.com/miura1729/items/a1828849ec8fec596e74 • マンデルブロートなどの計算主体なものはx10ぐらいらしい 利用例 12 / 45

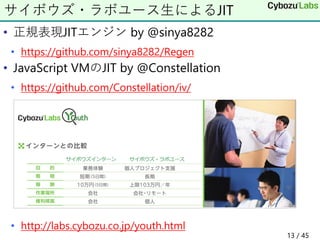

- 13. • 正規表現JITエンジン by@sinya8282 • https://github.com/sinya8282/Regen • JavaScript VMのJIT by @Constellation • https://github.com/Constellation/iv/ • http://labs.cybozu.co.jp/youth.html サイボウズ・ラボユース生によるJIT 13 / 45

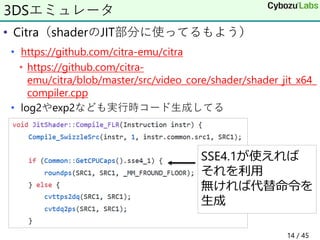

- 14. • Citra（shaderのJIT部分に使ってるもよう） • https://github.com/citra-emu/citra •https://github.com/citra- emu/citra/blob/master/src/video_core/shader/shader_jit_x64_ compiler.cpp • log2やexp2なども実行時コード生成してる 3DSエミュレータ SSE4.1が使えれば それを利用 無ければ代替命令を 生成 14 / 45

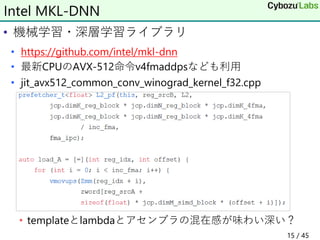

- 15. • 機械学習・深層学習ライブラリ • https://github.com/intel/mkl-dnn •最新CPUのAVX-512命令v4fmaddpsなども利用 • jit_avx512_common_conv_winograd_kernel_f32.cpp • templateとlambdaとアセンブラの混在感が味わい深い？ Intel MKL-DNN 15 / 45

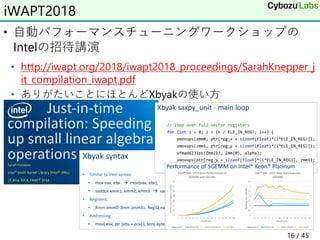

- 16. • 自動パフォーマンスチューニングワークショップの Intelの招待講演 • http://iwapt.org/2018/iwapt2018_proceedings/SarahKnepper_j it_compilation_iwapt.pdf •ありがたいことにほとんどXbyakの使い方 iWAPT2018 16 / 45

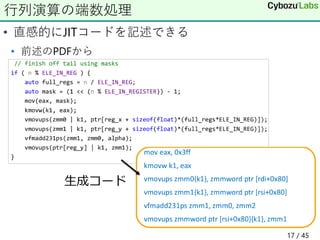

- 17.

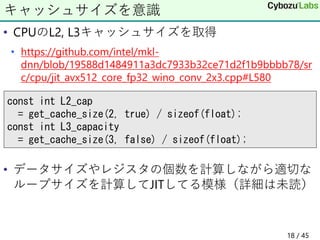

- 18. • CPUのL2, L3キャッシュサイズを取得 •https://github.com/intel/mkl- dnn/blob/19588d1484911a3dc7933b32ce71d2f1b9bbbb78/sr c/cpu/jit_avx512_core_fp32_wino_conv_2x3.cpp#L580 • データサイズやレジスタの個数を計算しながら適切な ループサイズを計算してJITしてる模様（詳細は未読） キャッシュサイズを意識 const int L2_cap = get_cache_size(2, true) / sizeof(float); const int L3_capacity = get_cache_size(3, false) / sizeof(float); 18 / 45

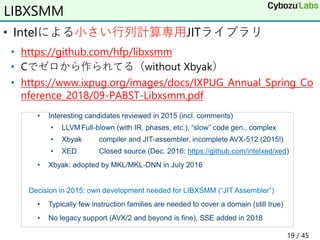

- 19. • Intelによる小さい行列計算専用JITライブラリ • https://github.com/hfp/libxsmm •Cでゼロから作られてる（without Xbyak） • https://www.ixpug.org/images/docs/IXPUG_Annual_Spring_Co nference_2018/09-PABST-Libxsmm.pdf LIBXSMM 19 / 45

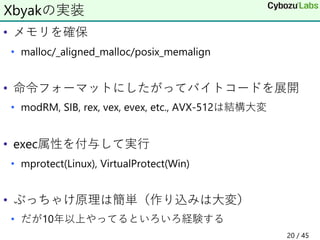

- 20. • メモリを確保 • malloc/_aligned_malloc/posix_memalign •命令フォーマットにしたがってバイトコードを展開 • modRM, SIB, rex, vex, evex, etc., AVX-512は結構大変 • exec属性を付与して実行 • mprotect(Linux), VirtualProtect(Win) • ぶっちゃけ原理は簡単（作り込みは大変） • だが10年以上やってるといろいろ経験する Xbyakの実装 20 / 45

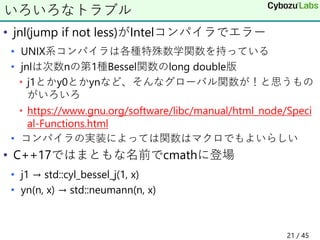

- 21. • jnl(jump ifnot less)がIntelコンパイラでエラー • UNIX系コンパイラは各種特殊数学関数を持っている • jnlは次数nの第1種Bessel関数のlong double版 • j1とかy0とかynなど、そんなグローバル関数が！と思うもの がいろいろ • https://www.gnu.org/software/libc/manual/html_node/Speci al-Functions.html • コンパイラの実装によっては関数はマクロでもよいらしい • C++17ではまともな名前でcmathに登場 • j1 → std::cyl_bessel_j(1, x) • yn(n, x) → std::neumann(n, x) いろいろなトラブル 21 / 45

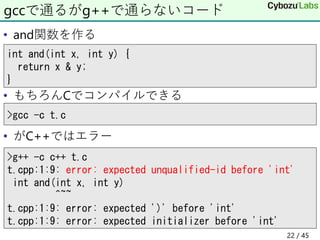

- 22. • and関数を作る • もちろんCでコンパイルできる •がC++ではエラー gccで通るがg++で通らないコード >g++ -c c++ t.c t.cpp:1:9: error: expected unqualified-id before 'int' int and(int x, int y) ^~~ t.cpp:1:9: error: expected ')' before 'int' t.cpp:1:9: error: expected initializer before 'int' >gcc -c t.c int and(int x, int y) { return x & y; } 22 / 45

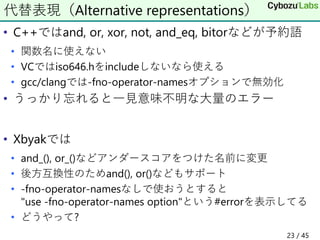

- 23. • C++ではand, or,xor, not, and_eq, bitorなどが予約語 • 関数名に使えない • VCではiso646.hをincludeしないなら使える • gcc/clangでは-fno-operator-namesオプションで無効化 • うっかり忘れると一見意味不明な大量のエラー • Xbyakでは • and_(), or_()などアンダースコアをつけた名前に変更 • 後方互換性のためand(), or()などもサポート • -fno-operator-namesなしで使おうとすると "use -fno-operator-names option"という#errorを表示してる • どうやって? 代替表現（Alternative representations） 23 / 45
- 24. • プリプロセッサの仕様を利用する • notが予約語（operator~の代替表現）の場合 •#ifの後ろは~+0 = -1 ≠ 0となりtrueなので#errorで止まる • notが予約語でない場合 • プリプロセッサの中で定義されないマクロの値は0 • 0 +0 = 0で#ifが実行されない トリック（by @digitalghost） #if not +0 #error "use -fno-operator-names" #endif 24 / 45
- 25. • N =32700ぐらいでエラー • WindowsでならNがもっと大きくても動く • メモリが足りないわけではない Linuxでたくさんnewできないという報告 struct Code : Xbyak::CodeGenerator { Code(int x) { mov(eax, x); ret(); } }; std::vector<std::unique_ptr<Code>> v(N); for (int i = 0; i < N; i++) { v[i] = std::make_unique<Code>(i); } 25 / 45

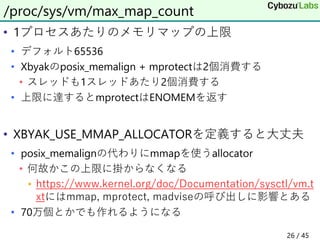

- 26. • 1プロセスあたりのメモリマップの上限 • デフォルト65536 •Xbyakのposix_memalign + mprotectは2個消費する • スレッドも1スレッドあたり2個消費する • 上限に達するとmprotectはENOMEMを返す • XBYAK_USE_MMAP_ALLOCATORを定義すると大丈夫 • posix_memalignの代わりにmmapを使うallocator • 何故かこの上限に掛からなくなる • https://www.kernel.org/doc/Documentation/sysctl/vm.t xtにはmmap, mprotect, madviseの呼び出しに影響とある • 70万個とかでも作れるようになる /proc/sys/vm/max_map_count 26 / 45

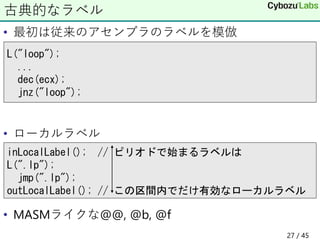

- 27. • 最初は従来のアセンブラのラベルを模倣 • ローカルラベル •MASMライクな@@, @b, @f 古典的なラベル L("loop"); ... dec(ecx); jnz("loop"); inLocalLabel(); // ピリオドで始まるラベルは L(".lp"); jmp(".lp"); outLocalLabel(); // この区間内でだけ有効なローカルラベル 27 / 45

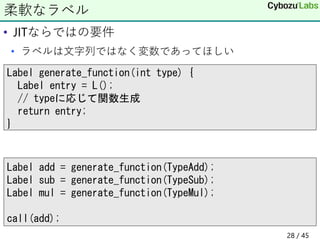

- 28. • JITならではの要件 • ラベルは文字列ではなく変数であってほしい 柔軟なラベル Labelgenerate_function(int type) { Label entry = L(); // typeに応じて関数生成 return entry; } Label add = generate_function(TypeAdd); Label sub = generate_function(TypeSub); Label mul = generate_function(TypeMul); call(add); 28 / 45

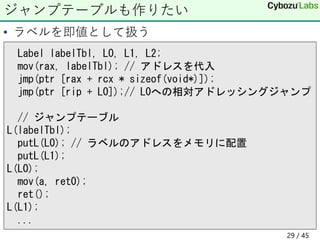

- 29. • ラベルを即値として扱う ジャンプテーブルも作りたい Label labelTbl,L0, L1, L2; mov(rax, labelTbl); // アドレスを代入 jmp(ptr [rax + rcx * sizeof(void*)]); jmp(ptr [rip + L0]);// L0への相対アドレッシングジャンプ // ジャンプテーブル L(labelTbl); putL(L0); // ラベルのアドレスをメモリに配置 putL(L1); L(L0); mov(a, ret0); ret(); L(L1); ... 29 / 45

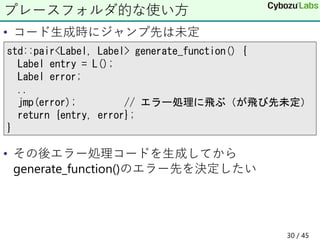

- 30. • コード生成時にジャンプ先は未定 • その後エラー処理コードを生成してから generate_function()のエラー先を決定したい プレースフォルダ的な使い方 std::pair<Label,Label> generate_function() { Label entry = L(); Label error; .. jmp(error); // エラー処理に飛ぶ（が飛び先未定） return {entry, error}; } 30 / 45

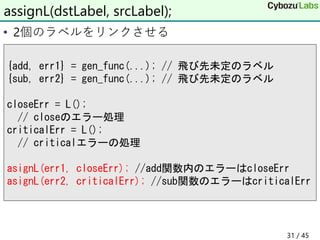

- 31. • 2個のラベルをリンクさせる assignL(dstLabel, srcLabel); {add,err1} = gen_func(...); // 飛び先未定のラベル {sub, err2} = gen_func(...); // 飛び先未定のラベル closeErr = L(); // closeのエラー処理 criticalErr = L(); // criticalエラーの処理 asignL(err1, closeErr); //add関数内のエラーはcloseErr asignL(err2, criticalErr); //sub関数のエラーはcriticalErr 31 / 45
- 32. • 8文字からなる言語 • [; ポインタが示す値が0なら]にジャンプ • ] ; 対応する[にジャンプ • while (*cur) { ... }に相当 BrainfuckのJIT stack<Label> labelB, labelF; case '[': labelB.push(L()); mov(eax, cur); test(eax, eax); Label F; jz(F, T_NEAR); labelF.push(F); break; case ']': jmp(labelB.top()); labelB.pop(); L(labelF.top()); labelF.pop(); break; B: // [ mov rax, [rcx] test eax, eax jz F ... // ネストする jmp B // ] F: 32 / 45
- 33. • ラベルがL()でアドレス確定されるごとに • そのラベルを参照している全ての未定義一覧のアドレス解決 •ラベルがジャンプ命令で指定されるごとに • 既にラベル先が確定しているものはアドレス確定 • その時点で行き先が未定義のもののものは未定義一覧に追加 • + 相対ジャンプで管理すべきものもある • assignL()はリンクを変更 • ローカルラベルやスコープを抜けたラベルは管理外に • 数が多いので保持し続けるとラベル解決の速度劣化に • ラベルはコピーされるとスコープの外に出ることがある • 参照カウンタで管理 ラベル管理の内部 33 / 45

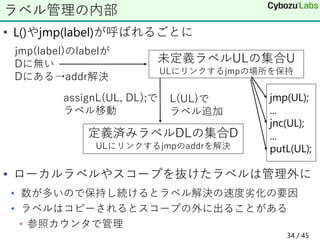

- 34. • L()やjmp(label)が呼ばれるごとに • ローカルラベルやスコープを抜けたラベルは管理外に •数が多いので保持し続けるとラベル解決の速度劣化の要因 • ラベルはコピーされるとスコープの外に出ることがある • 参照カウンタで管理 ラベル管理の内部 未定義ラベルULの集合U ULにリンクするjmpの場所を保持 定義済みラベルDLの集合D ULにリンクするjmpのaddrを解決 L(UL)で ラベル追加 jmp(label)のlabelが Dに無い Dにある→addr解決 jmp(UL); ... jnc(UL); ... putL(UL); assignL(UL, DL);で ラベル移動 34 / 45

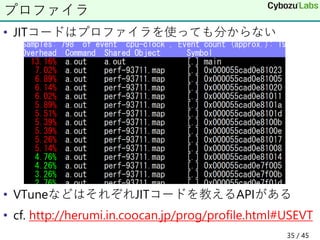

- 35. • JITコードはプロファイラを使っても分からない • VTuneなどはそれぞれJITコードを教えるAPIがある •cf. http://herumi.in.coocan.jp/prog/profile.html#USEVT プロファイラ 35 / 45

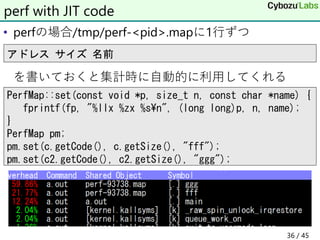

- 36. • perfの場合/tmp/perf-<pid>.mapに1行ずつ を書いておくと集計時に自動的に利用してくれる perf withJIT code アドレス サイズ 名前 PerfMap::set(const void *p, size_t n, const char *name) { fprintf(fp, "%llx %zx %s¥n", (long long)p, n, name); } PerfMap pm; pm.set(c.getCode(), c.getSize(), "fff"); pm.set(c2.getCode(), c2.getSize(), "ggg"); 36 / 45

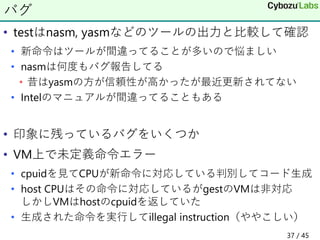

- 37. • testはnasm, yasmなどのツールの出力と比較して確認 •新命令はツールが間違ってることが多いので悩ましい • nasmは何度もバグ報告してる • 昔はyasmの方が信頼性が高かったが最近更新されてない • Intelのマニュアルが間違ってることもある • 印象に残っているバグをいくつか • VM上で未定義命令エラー • cpuidを見てCPUが新命令に対応している判別してコード生成 • host CPUはその命令に対応しているがgestのVMは非対応 しかしVMはhostのcpuidを返していた • 生成された命令を実行してillegal instruction（ややこしい） バグ 37 / 45

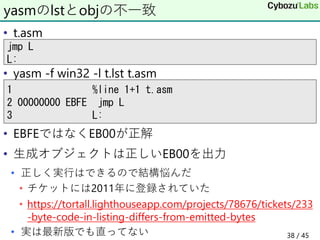

- 38. • t.asm • yasm-f win32 -l t.lst t.asm • EBFEではなくEB00が正解 • 生成オブジェクトは正しいEB00を出力 • 正しく実行はできるので結構悩んだ • チケットには2011年に登録されていた • https://tortall.lighthouseapp.com/projects/78676/tickets/233 -byte-code-in-listing-differs-from-emitted-bytes • 実は最新版でも直ってない yasmのlstとobjの不一致 jmp L L: 1 %line 1+1 t.asm 2 00000000 EBFE jmp L 3 L: 38 / 45

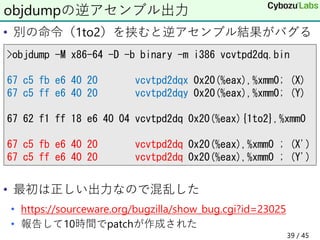

- 39. • 別の命令（1to2）を挟むと逆アセンブル結果がバグる • 最初は正しい出力なので混乱した •https://sourceware.org/bugzilla/show_bug.cgi?id=23025 • 報告して10時間でpatchが作成された objdumpの逆アセンブル出力 >objdump -M x86-64 -D -b binary -m i386 vcvtpd2dq.bin 67 c5 fb e6 40 20 vcvtpd2dqx 0x20(%eax),%xmm0; (X) 67 c5 ff e6 40 20 vcvtpd2dqy 0x20(%eax),%xmm0; (Y) 67 62 f1 ff 18 e6 40 04 vcvtpd2dq 0x20(%eax){1to2},%xmm0 67 c5 fb e6 40 20 vcvtpd2dq 0x20(%eax),%xmm0 ; (X') 67 c5 ff e6 40 20 vcvtpd2dq 0x20(%eax),%xmm0 ; (Y') 39 / 45
- 40. • vgatherdps(zmm0|k1, ptr[rax + zmm18]); が vgatherdps(zmm0|k1, ptr [rax + zmm2]);になるバグ • VSIBエンコーディング • 従来のSIB ; [eax + ebx * scale + offset] ; レジスタ8種類 • 64bit対応 ; 16種類レジスタを表現するため1bit増える • その1bitはREXプレフィックスの中に • VSIB ; AVX2でSIMDレジスタを指定できるようになった XbyakのVSIBエンコーディングバグ SDM2.3.12 Vector SIB(VSIB) Memory Addressing 40 / 45
- 41. • VSIBやREXでは足りない • ?mm16~?mm31までのレジスタはどうやって指定？ •EVEX.vvvvビット • addpd(zmm31, zmm30, zmm20);などはちゃんと実装していた • SDM2.6.1 Instruction Format and EVEX • VSIBのときEVEX.V'をoffにするのだった • 単なる見落とだがVSIB Memory Addressingのところの記述は 変わってないし……（言い訳） AVX-512でレジスタは32個 EVEXV’ High-16 NDS/VIDX register specifier P[19] Combine with EVEX.vvvv or when VSIB present. 41 / 45

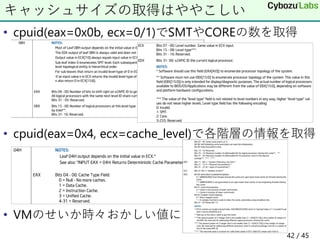

- 42. • cpuid(eax=0x0b, ecx=0/1)でSMTやCOREの数を取得 •cpuid(eax=0x4, ecx=cache_level)で各階層の情報を取得 • VMのせいか時々おかしい値に キャッシュサイズの取得はややこしい 42 / 45
- 43. • Intel SoftwareDevelopment Emulator • https://software.intel.com/en-us/articles/intel-software- development-emulator • 当たり前だが一番信頼できる • xed -mpx -64 -ir <rawobj>でdisassemblerとして利用可能 • vgatherdps(zmm0|k1, ptr[rax + zmm2]); の出力は正しくdisasできるのに vgatherdps(zmm0|k1, ptr[rax + zmm0]); の出力はエラー • 両方とも同じエンコードパスを通るのに何故？ Intel SDEの仕様に悩む ERROR: GATHER_REGS Could not decode at offset: 0x0 PC: 0x0: [62F27D49920400] 43 / 45

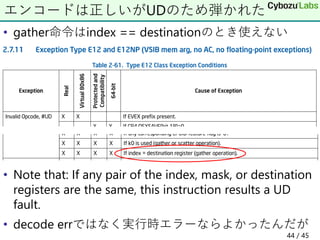

- 44. • gather命令はindex ==destinationのとき使えない • Note that: If any pair of the index, mask, or destination registers are the same, this instruction results a UD fault. • decode errではなく実行時エラーならよかったんだが エンコードは正しいがUDのため弾かれた 44 / 45

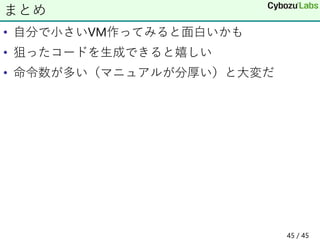

- 45. • 自分で小さいVM作ってみると面白いかも • 狙ったコードを生成できると嬉しい •命令数が多い（マニュアルが分厚い）と大変だ まとめ 45 / 45
