Haswellサーベイと有限体クラスの紹介

Haswellサーベイと
有限体クラスの紹介
2013/8/31 光成滋生(@herumi)
x86/x64最適化勉強会6(#x86opti)

目次
 概論
 Haswellのアーキテクチャ
 新しい命令
 各論
 新しい命令を使ってみる
積和演算
ビット演算
整数演算
 小さい多倍長有限体クラスの紹介
2013/8/31 #x86opti 6 /432

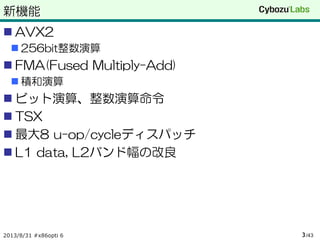

新機能
 AVX2
 256bit整数演算
 FMA(Fused Multiply-Add)
 積和演算
 ビット演算、整数演算命令
 TSX
 最大8 u-op/cycleディスパッチ
 L1 data, L2バンド幅の改良
2013/8/31 #x86opti 6 /433

パイプラインの流れ
Intel64 and IA-32 Architectures Optimization Reference
Manual(248966-028) p.32より引用
2013/8/31 #x86opti 6 /434

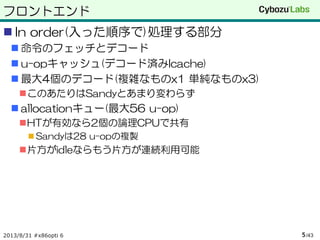

フロントエンド
 In order(入った順序で)処理する部分
 命令のフェッチとデコード
 u-opキャッシュ(デコード済みIcache)
 最大4個のデコード(複雑なものx1 単純なものx3)
このあたりはSandyとあまり変わらず
 allocationキュー(最大56 u-op)
HTが有効なら2個の論理CPUで共有
 Sandyは28 u-opの複製
片方がidleならもう片方が連続利用可能
2013/8/31 #x86opti 6 /435

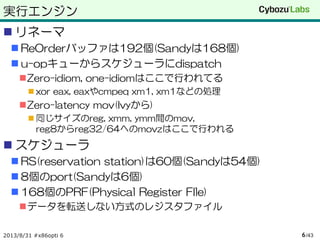

実行エンジン
 リネーマ
 ReOrderバッファは192個(Sandyは168個)
 u-opキューからスケジューラにdispatch
Zero-idiom, one-idiomはここで行われてる
 xor eax, eaxやcmpeq xm1, xm1などの処理
Zero-latency mov(Ivyから)
 同じサイズのreg, xmm, ymm間のmov,
reg8からreg32/64へのmovzはここで行われる
 スケジューラ
 RS(reservation station)は60個(Sandyは54個)
 8個のport(Sandyは6個)
 168個のPRF(Physical Register FIle)
データを転送しない方式のレジスタファイル
2013/8/31 #x86opti 6 /436

実行エンジン
 実行コア
 port 0 ... port 7
演算系 x 4, メモリ系 x 4
 FMAは2port(port 0, port 1)
double 8 x 2 op/cycle
 SSEの整数と小数の扱いが別
同じxmmレジスタでも整数命令を実行したあと浮動小数点数命令
を実行すると1clkの遅延が発生
SSE-INT  SSE-FP
AVX-INT  AVX-FP
2013/8/31 #x86opti 6 /437

キャッシュ
 L1data(32KB/8way)の改良
 load 64byte/cycle(Sandyは32)
 store 32byte/cycle(Sandyは16)
ymm(=32byte) 2入力1出力に対応
 L2 TLBでラージページサポート
仮想アドレスから物理アドレスへの変換キャッシュ
Sandy ; 4KiB page x 512 = 2MiB
Haswell : 2MiB page x 1024 = 2GiB
2013/8/31 #x86opti 6 /438

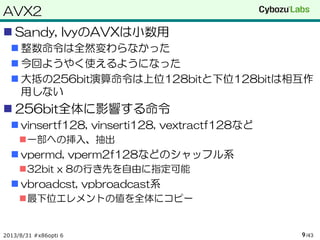

AVX2
 Sandy, IvyのAVXは小数用
 整数命令は全然変わらなかった
 今回ようやく使えるようになった
 大抵の256bit演算命令は上位128bitと下位128bitは相互作
用しない
 256bit全体に影響する命令
 vinsertf128, vinserti128, vextractf128など
一部への挿入、抽出
 vpermd, vperm2f128などのシャッフル系
32bit x 8の行き先を自由に指定可能
 vbroadcst, vpbroadcast系
最下位エレメントの値を全体にコピー
2013/8/31 #x86opti 6 /439

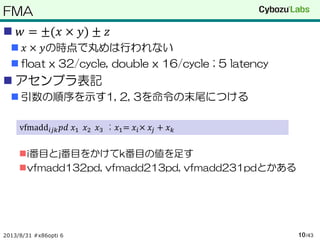

FMA
 𝑤 = ±(𝑥 × 𝑦) ± 𝑧
 𝑥 × 𝑦の時点で丸めは行われない
 float x 32/cycle, double x 16/cycle ; 5 latency
 アセンブラ表記
 引数の順序を示す1, 2, 3を命令の末尾につける
i番目とj番目をかけてk番目の値を足す
vfmadd132pd, vfmadd213pd, vfmadd231pdとかある
2013/8/31 #x86opti 6 /4310
vfmadd𝑖𝑗𝑘 𝑝𝑑 𝑥1 𝑥2 𝑥3 ; 𝑥1= 𝑥𝑖× 𝑥𝑗 + 𝑥 𝑘

(例)ベクトルの内積を求める
 (注意)これだとlatencyは隠蔽できない(1clk/loop)
 gcc4.8は単純ループで自動的にFMA命令を生成
2013/8/31 #x86opti 6 /4311
// double dot(const double *px, const double *py, size_t n);
...
vxorpd(ym0, ym0);
L("@@");
vmovapd(ym1, ptr[px + n * 8]);
// ym0 += ym1 * py[n]
vfmadd231pd(ym0, ym1, ptr[py + n * 8]);
add(n, 4);
jnz("@b");
vhaddpd(ym0, ym0); // [d:c:b:a] => [*:d+c:*:b+a]
vpermpd(ym0, ym0, 1 << 3); [*:*:d+c:b+a]
vhaddpd(ym0, ym0); [*:*:* :a+b+c+d]
ret();

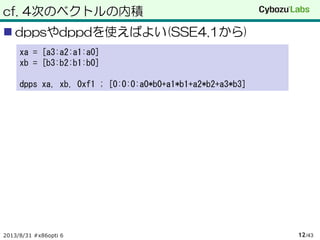

cf. 4次のベクトルの内積
 dppsやdppdを使えばよい(SSE4.1から)
2013/8/31 #x86opti 6 /4312
xa = [a3:a2:a1:a0]
xb = [b3:b2:b1:b0]
dpps xa, xb, 0xf1 ; [0:0:0:a0*b0+a1*b1+a2*b2+a3*b3]

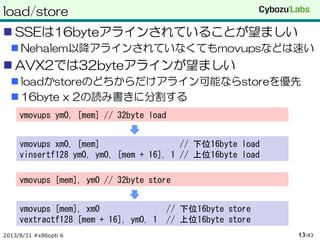

load/store
 SSEは16byteアラインされていることが望ましい
 Nehalem以降アラインされていなくてもmovupsなどは速い
 AVX2では32byteアラインが望ましい
 loadかstoreのどちからだけアライン可能ならstoreを優先
 16byte x 2の読み書きに分割する
2013/8/31 #x86opti 6 /4313
vmovups ym0, [mem] // 32byte load
vmovups xm0, [mem] // 下位16byte load
vinsertf128 ym0, ym0, [mem + 16], 1 // 上位16byte load
vmovups [mem], ym0 // 32byte store
vmovups [mem], xm0 // 下位16byte store
vextractf128 [mem + 16], ym0, 1 // 上位16byte store

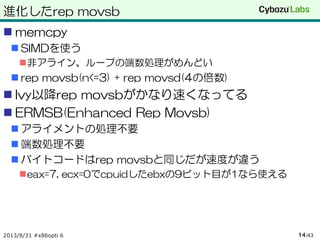

進化したrep movsb
 memcpy
 SIMDを使う
非アライン、ループの端数処理がめんどい
 rep movsb(n<=3) + rep movsd(4の倍数)
 Ivy以降rep movsbがかなり速くなってる
 ERMSB(Enhanced Rep Movsb)
 アライメントの処理不要
 端数処理不要
 バイトコードはrep movsbと同じだが速度が違う
eax=7, ecx=0でcpuidしたebxの9ビット目が1なら使える
2013/8/31 #x86opti 6 /4314

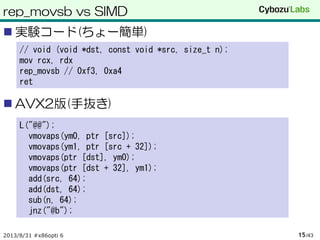

rep_movsb vs SIMD
 実験コード(ちょー簡単)
 AVX2版(手抜き)
2013/8/31 #x86opti 6 /4315
// void (void *dst, const void *src, size_t n);
mov rcx, rdx
rep_movsb // 0xf3, 0xa4
ret
L("@@");
vmovaps(ym0, ptr [src]);
vmovaps(ym1, ptr [src + 32]);
vmovaps(ptr [dst], ym0);
vmovaps(ptr [dst + 32], ym1);
add(src, 64);
add(dst, 64);
sub(n, 64);
jnz("@b");

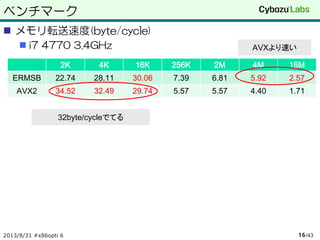

ベンチマーク
2K 4K 16K 256K 2M 4M 16M
ERMSB 22.74 28.11 30.06 7.39 6.81 5.92 2.57
AVX2 34.52 32.49 29.74 5.57 5.57 4.40 1.71
2013/8/31 #x86opti 6 /4316
 メモリ転送速度(byte/cycle)
 i7 4770 3.4GHz
32byte/cycleでてる
AVXより速い

gather
 インデックスで指定された場所のメモリをそれぞれ
読んできて一つのレジスタに入れる
 例 : 32bitのインデックスを使ってdoubleを読む
 xm2[i] : 各要素のインデックス
 ym3[i] : MSBが1なら読み込む, 0なら0を設定する
2013/8/31 #x86opti 6 /4317
vgatherqpd ym1, [rax + xm2 * 4], ym3
// 擬似コード
for (int i = 0; i < 4; i++) {
if (ym3[i] & (1<<63)) {
ym1[i] = *(double *)(rax + xm2[i] * 4);
} else {
ym1[i] = 0;
}
}

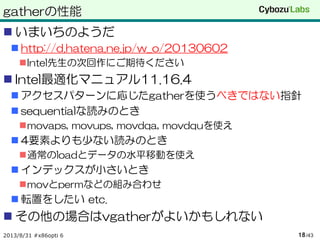

gatherの性能
 いまいちのようだ
 http://d.hatena.ne.jp/w_o/20130602
Intel先生の次回作にご期待ください
 Intel最適化マニュアル11.16.4
 アクセスパターンに応じたgatherを使うべきではない指針
 sequentialな読みのとき
movaps, movups, movdqa, movdquを使え
 4要素よりも少ない読みのとき
通常のloadとデータの水平移動を使え
 インデックスが小さいとき
movとpermなどの組み合わせ
 転置をしたい etc.
 その他の場合はvgatherがよいかもしれない
2013/8/31 #x86opti 6 /4318

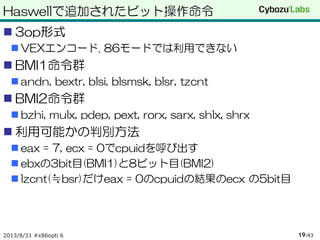

Haswellで追加されたビット操作命令
 3op形式
 VEXエンコード. 86モードでは利用できない
 BMI1命令群
 andn, bextr, blsi, blsmsk, blsr, tzcnt
 BMI2命令群
 bzhi, mulx, pdep, pext, rorx, sarx, shlx, shrx
 利用可能かの判別方法
 eax = 7, ecx = 0でcpuidを呼び出す
 ebxの3bit目(BMI1)と8ビット目(BMI2)
 lzcnt(≒bsr)だけeax = 0のcpuidの結果のecx の5bit目
2013/8/31 #x86opti 6 /4319

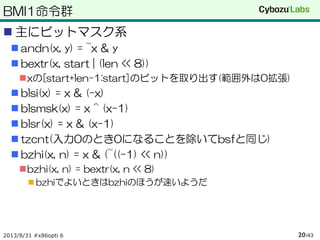

BMI1命令群
 主にビットマスク系
 andn(x, y) = ~x & y
 bextr(x, start | (len << 8))
xの[start+len-1:start]のビットを取り出す(範囲外は0拡張)
 blsi(x) = x & (-x)
 blsmsk(x) = x ^ (x-1)
 blsr(x) = x & (x-1)
 tzcnt(入力0のとき0になることを除いてbsfと同じ)
 bzhi(x, n) = x & (~((-1) << n))
bzhi(x, n) = bextr(x, n << 8)
 bzhiでよいときはbzhiのほうが速いようだ
2013/8/31 #x86opti 6 /4320

blsiの意味
 blsi(x) = x & -x;
 -x = ~x + 1
x & ~xなら0
2013/8/31 #x86opti 6 /4321
下からみて初めて1となった場所
1..10~*~x
0..01*x
0..01~*-x
0..010x & -x
下からみて初めて1となった場所のみ1となる

blsmskの意味
 blsmsk(x) = x ^ (x-1);
 xの桁下がりがおきなくなったところから上位は0
2013/8/31 #x86opti 6 /4322
1..10*x-1
0..01*x
1..110x^(x–1)
までのマスクを作る

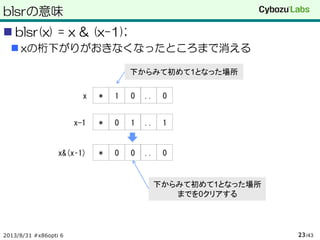

blsrの意味
 blsr(x) = x & (x-1);
 xの桁下がりがおきなくなったところまで消える
2013/8/31 #x86opti 6 /4323
1..10*x-1
0..01*x
0..00*x&(x–1)
までを0クリアする

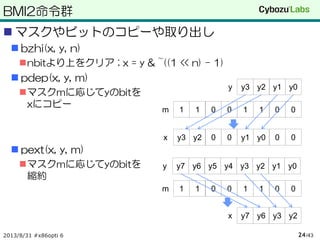

BMI2命令群
 マスクやビットのコピーや取り出し
 bzhi(x, y, n)
nbitより上をクリア ; x = y & ~((1 << n) - 1)
 pdep(x, y, m)
マスクmに応じてyのbitを
xにコピー
 pext(x, y, m)
マスクmに応じてyのbitを
縮約
2013/8/31 #x86opti 6 /4324
00110011m
00110011m
00y0y100y2y3x
y0y1y2y3y
y0y1y2y3y4y5y6y7y
y2y3y6y7x

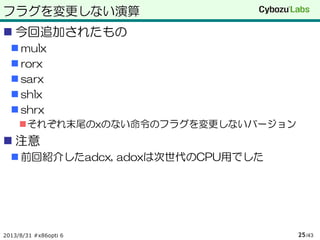

フラグを変更しない演算
 今回追加されたもの
 mulx
 rorx
 sarx
 shlx
 shrx
それぞれ末尾のxのない命令のフラグを変更しないバージョン
 注意
 前回紹介したadcx, adoxは次世代のCPU用でした
2013/8/31 #x86opti 6 /4325

n個の中からk個取り出す組み合わせ
 n個の中からk個取りだず組み合わせの列を生成
 next_permutationは次に
小さいパターンを返す
 一番小さくなったあとは0で終了
 これをビット演算でしよう
2013/8/31 #x86opti 6 /4326
std::vector<bool> v(n);
std::fill(v.begin() + n - k, v.end(), true);
do {
// v[i] == trueとなるi
} while (std::next_permutation(v.begin(), v.end()));
例 n = 5, k = 2のとき
0 1 2 3 4
0 0 0 1 1 | 3 4
0 0 1 0 1 | 2 4
0 0 1 1 0 | 2 3
0 1 0 0 1 | 1 4
0 1 0 1 0 | 1 3
0 1 1 0 0 | 1 2
1 0 0 0 1 | 0 4
1 0 0 1 0 | 0 3
1 0 1 0 0 | 0 2
1 1 0 0 0 | 0 1

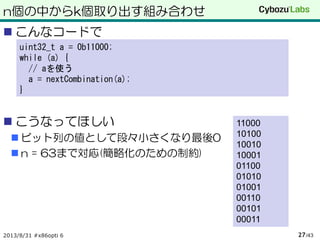

n個の中からk個取り出す組み合わせ
 こんなコードで
 こうなってほしい
 ビット列の値として段々小さくなり最後0
 n = 63まで対応(簡略化のための制約)
2013/8/31 #x86opti 6 /4327
uint32_t a = 0b11000;
while (a) {
// aを使う
a = nextCombination(a);
}
11000
10100
10010
10001
01100
01010
01001
00110
00101
00011

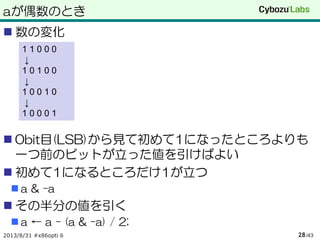

aが偶数のとき
 数の変化
 0bit目(LSB)から見て初めて1になったところよりも
一つ前のビットが立った値を引けばよい
 初めて1になるところだけ1が立つ
 a & -a
 その半分の値を引く
 a ← a - (a & -a) / 2;
2013/8/31 #x86opti 6 /4328
1 1 0 0 0
↓
1 0 1 0 0
↓
1 0 0 1 0
↓
1 0 0 0 1

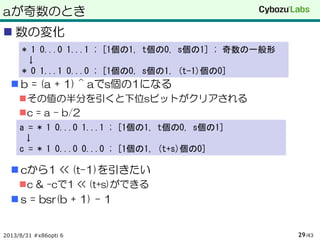

aが奇数のとき
 数の変化
 b = (a + 1) ^ aでs個の1になる
その値の半分を引くと下位sビットがクリアされる
c = a – b/2
 cから1 << (t-1)を引きたい
c & -cで1 << (t+s)ができる
 s = bsr(b + 1) - 1
2013/8/31 #x86opti 6 /4329
* 1 0...0 1...1 ; [1個の1, t個の0, s個の1] ; 奇数の一般形
↓
* 0 1...1 0...0 ; [1個の0, s個の1, (t-1)個の0]
a = * 1 0...0 1...1 ; [1個の1, t個の0, s個の1]
↓
c = * 1 0...0 0...0 ; [1個の1, (t+s)個の0]

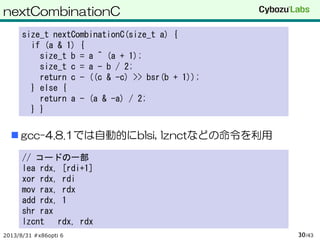

nextCombinationC
 gcc-4.8.1では自動的にblsi, lznctなどの命令を利用
2013/8/31 #x86opti 6 /4330
size_t nextCombinationC(size_t a) {
if (a & 1) {
size_t b = a ^ (a + 1);
size_t c = a - b / 2;
return c - ((c & -c) >> bsr(b + 1));
} else {
return a - (a & -a) / 2;
} }
// コードの一部
lea rdx, [rdi+1]
xor rdx, rdi
mov rax, rdx
add rdx, 1
shr rax
lzcnt rdx, rdx

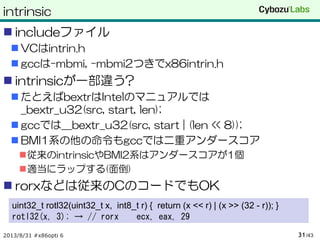

intrinsic
 includeファイル
 VCはintrin.h
 gccは-mbmi, -mbmi2つきでx86intrin.h
 intrinsicが一部違う?
 たとえばbextrはIntelのマニュアルでは
_bextr_u32(src, start, len);
 gccでは__bextr_u32(src, start | (len << 8));
 BMI1系の他の命令もgccでは二重アンダースコア
従来のintrinsicやBMI2系はアンダースコアが1個
適当にラップする(面倒)
 rorxなどは従来のCのコードでもOK
2013/8/31 #x86opti 6 /4331
uint32_t rotl32(uint32_t x, int8_t r) { return (x << r) | (x >> (32 - r)); }
rotl32(x, 3); → // rorx ecx, eax, 29

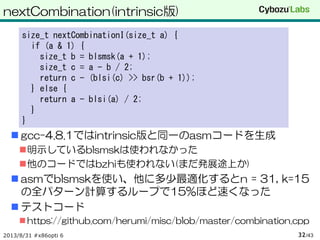

nextCombination(intrinsic版)
 gcc-4.8.1ではintrinsic版と同一のasmコードを生成
明示しているblsmskは使われなかった
他のコードではbzhiも使われない(まだ発展途上か)
 asmでblsmskを使い、他に多少最適化するとn = 31, k=15
の全パターン計算するループで15%ほど速くなった
 テストコード
 https://github.com/herumi/misc/blob/master/combination.cpp
2013/8/31 #x86opti 6 /4332
size_t nextCombinationI(size_t a) {
if (a & 1) {
size_t b = blsmsk(a + 1);
size_t c = a - b / 2;
return c - (blsi(c) >> bsr(b + 1));
} else {
return a - blsi(a) / 2;
}
}

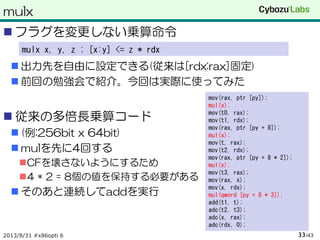

mulx
 フラグを変更しない乗算命令
 出力先を自由に設定できる(従来は[rdx:rax]固定)
 前回の勉強会で紹介。今回は実際に使ってみた
 従来の多倍長乗算コード
 (例:256bit x 64bit)
 mulを先に4回する
CFを壊さないようにするため
4 * 2 = 8個の値を保持する必要がある
 そのあと連続してaddを実行
2013/8/31 #x86opti 6 /4333
mulx x, y, z ; [x:y] <= z * rdx
mov(rax, ptr [py]);
mul(x);
mov(t0, rax);
mov(t1, rdx);
mov(rax, ptr [py + 8]);
mul(x);
mov(t, rax);
mov(t2, rdx);
mov(rax, ptr [py + 8 * 2]);
mul(x);
mov(t3, rax);
mov(rax, x);
mov(x, rdx);
mul(qword [py + 8 * 3]);
add(t1, t);
adc(t2, t3);
adc(x, rax);
adc(rdx, 0);

mulxを使った乗算
 mulxとaddを混ぜて利用できる
 テンポラリな値を保持する必要がない
 不要なmov命令の削減
 必要なレジスタの削減
2013/8/31 #x86opti 6 /4334
// 入力 uint64_t x, py[4];
// 出力 [rdx:t2:t1:t0] ; 小文字は汎用レジスタ
mov(rdx, x);
mulx(t1, t0, ptr [py + 8 * 0]); // [t1:t0] = y[0] * x
mulx(t2, rax, ptr [py + 8 * 1]); // [t2:rax] = y[1] * x
add(t1, rax);
mulx(x, rax, ptr [py + 8 * 2]); // [x:rax] = y[2] * x
adc(t2, rax);
mulx(rdx, rax, ptr [py + 8 * 3]); // [rdx:rax] = y[3] * x
adc(x, rax);
adc(rdx, 0);

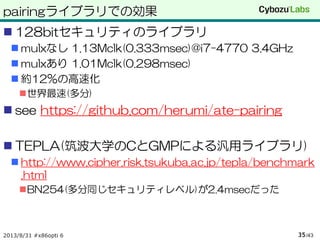

pairingライブラリでの効果
 128bitセキュリティのライブラリ
 mulxなし 1.13Mclk(0.333msec)@i7-4770 3.4GHz
 mulxあり 1.01Mclk(0.298msec)
 約12%の高速化
世界最速(多分)
 see https://github.com/herumi/ate-pairing
 TEPLA(筑波大学のCとGMPによる汎用ライブラリ)
 http://www.cipher.risk.tsukuba.ac.jp/tepla/benchmark
.html
BN254(多分同じセキュリティレベル)が2.4msecだった
2013/8/31 #x86opti 6 /4335

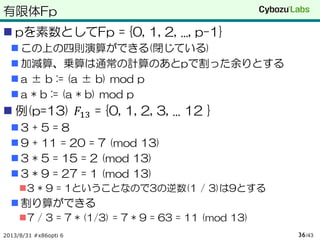

有限体Fp
 pを素数としてFp = {0, 1, 2, ..., p-1}
 この上の四則演算ができる(閉じている)
 加減算、乗算は通常の計算のあとpで割った余りとする
 a ± b := (a ± b) mod p
 a * b := (a * b) mod p
 例(p=13) 𝐹13 = {0, 1, 2, 3, ... 12 }
 3 + 5 = 8
 9 + 11 = 20 = 7 (mod 13)
 3 * 5 = 15 = 2 (mod 13)
 3 * 9 = 27 = 1 (mod 13)
3 * 9 = 1ということなので3の逆数(1 / 3)は9とする
 割り算ができる
7 / 3 = 7 * (1/3) = 7 * 9 = 63 = 11 (mod 13)
2013/8/31 #x86opti 6 /4336

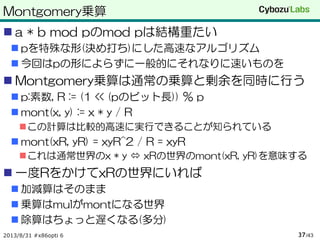

Montgomery乗算
 a * b mod pのmod pは結構重たい
 pを特殊な形(決め打ち)にした高速なアルゴリズム
 今回はpの形によらずに一般的にそれなりに速いものを
 Montgomery乗算は通常の乗算と剰余を同時に行う
 p:素数, R := (1 << (pのビット長)) % p
 mont(x, y) := x * y / R
この計算は比較的高速に実行できることが知られている
 mont(xR, yR) = xyR^2 / R = xyR
これは通常世界のx * y  xRの世界のmont(xR, yR)を意味する
 一度RをかけてxRの世界にいれば
 加減算はそのまま
 乗算はmulがmontになる世界
 除算はちょっと遅くなる(多分)
2013/8/31 #x86opti 6 /4337

有限体クラスライブラリ
 mie::MontFpTテンプレートクラス(開発中)
 前述のライブラリの一部を取り出して新しく作り直したもの
 特長
 ビット長と、素数の文字列をsetModuloに指定すると、その
素数に応じたMontgomery乗算を実行時生成するクラス
ただし現状はpのビットパターンに応じた最適化はしていない
 今回は192ビット～256ビットぐらいの素数を対象
コード上は576ビットまで対応してるが除算がまだ速くない
 ビット長が小さいのでRSA向けではない(別の暗号用途)
 実装
 https://github.com/herumi/mie/blob/master/include/
mie/mont_fp.hpp
 要 –lgmp, -lgmpxx
2013/8/31 #x86opti 6 /4338

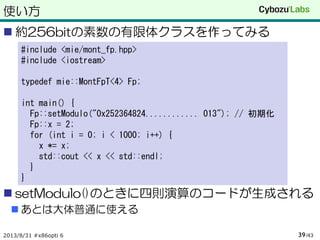

使い方
 約256bitの素数の有限体クラスを作ってみる
 setModulo()のときに四則演算のコードが生成される
 あとは大体普通に使える
2013/8/31 #x86opti 6 /4339
#include <mie/mont_fp.hpp>
#include <iostream>
typedef mie::MontFpT<4> Fp;
int main() {
Fp::setModulo("0x252364824............ 013"); // 初期化
Fp::x = 2;
for (int i = 0; i < 1000; i++) {
x *= x;
std::cout << x << std::endl;
}
}

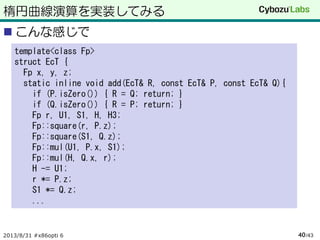

楕円曲線演算を実装してみる
 こんな感じで
2013/8/31 #x86opti 6 /4340
template<class Fp>
struct EcT {
Fp x, y, z;
static inline void add(EcT& R, const EcT& P, const EcT& Q){
if (P.isZero()) { R = Q; return; }
if (Q.isZero()) { R = P; return; }
Fp r, U1, S1, H, H3;
Fp::square(r, P.z);
Fp::square(S1, Q.z);
Fp::mul(U1, P.x, S1);
Fp::mul(H, Q.x, r);
H -= U1;
r *= P.z;
S1 *= Q.z;
...

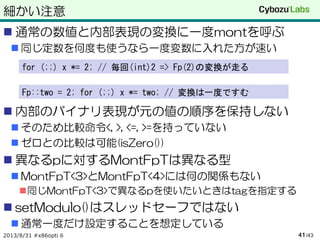

細かい注意
 通常の数値と内部表現の変換に一度montを呼ぶ
 同じ定数を何度も使うなら一度変数に入れた方が速い
 内部のバイナリ表現が元の値の順序を保持しない
 そのため比較命令<, >, <=, >=を持っていない
 ゼロとの比較は可能(isZero())
 異なるpに対するMontFpTは異なる型
 MontFpT<3>とMontFpT<4>には何の関係もない
同じMontFpT<3>で異なるpを使いたいときはtagを指定する
 setModulo()はスレッドセーフではない
 通常一度だけ設定することを想定している
2013/8/31 #x86opti 6 /4341
for (;;) x *= 2; // 毎回(int)2 => Fp(2)の変換が走る
Fp::two = 2; for (;;) x *= two; // 変換は一度ですむ

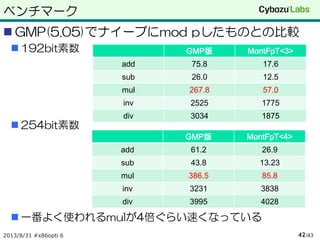

ベンチマーク
 GMP(5.05)でナイーブにmod pしたものとの比較
 192bit素数
 254bit素数
 一番よく使われるmulが4倍ぐらい速くなっている
2013/8/31 #x86opti 6 /4342
GMP版 MontFpT<3>
add 75.8 17.6
sub 26.0 12.5
mul 267.8 57.0
inv 2525 1775
div 3034 1875
GMP版 MontFpT<4>
add 61.2 26.9
sub 43.8 13.23
mul 386.5 85.8
inv 3231 3838
div 3995 4028

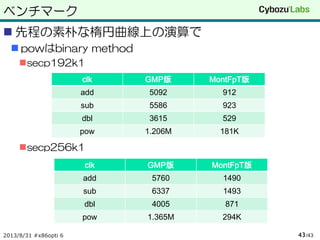

ベンチマーク
 先程の素朴な楕円曲線上の演算で
 powはbinary method
secp192k1
secp256k1
2013/8/31 #x86opti 6 /4343
clk GMP版 MontFpT版
add 5092 912
sub 5586 923
dbl 3615 529
pow 1.206M 181K
clk GMP版 MontFpT版
add 5760 1490
sub 6337 1493
dbl 4005 871
pow 1.365M 294K

Haswellサーベイと有限体クラスの紹介

More Related Content

What's hot

Viewers also liked

Similar to Haswellサーベイと有限体クラスの紹介

More from MITSUNARI Shigeo

Haswellサーベイと有限体クラスの紹介
