1. Raspberry Pi I/O控制與感測器讀取
G-Sensor (STMicro LIS3DH)

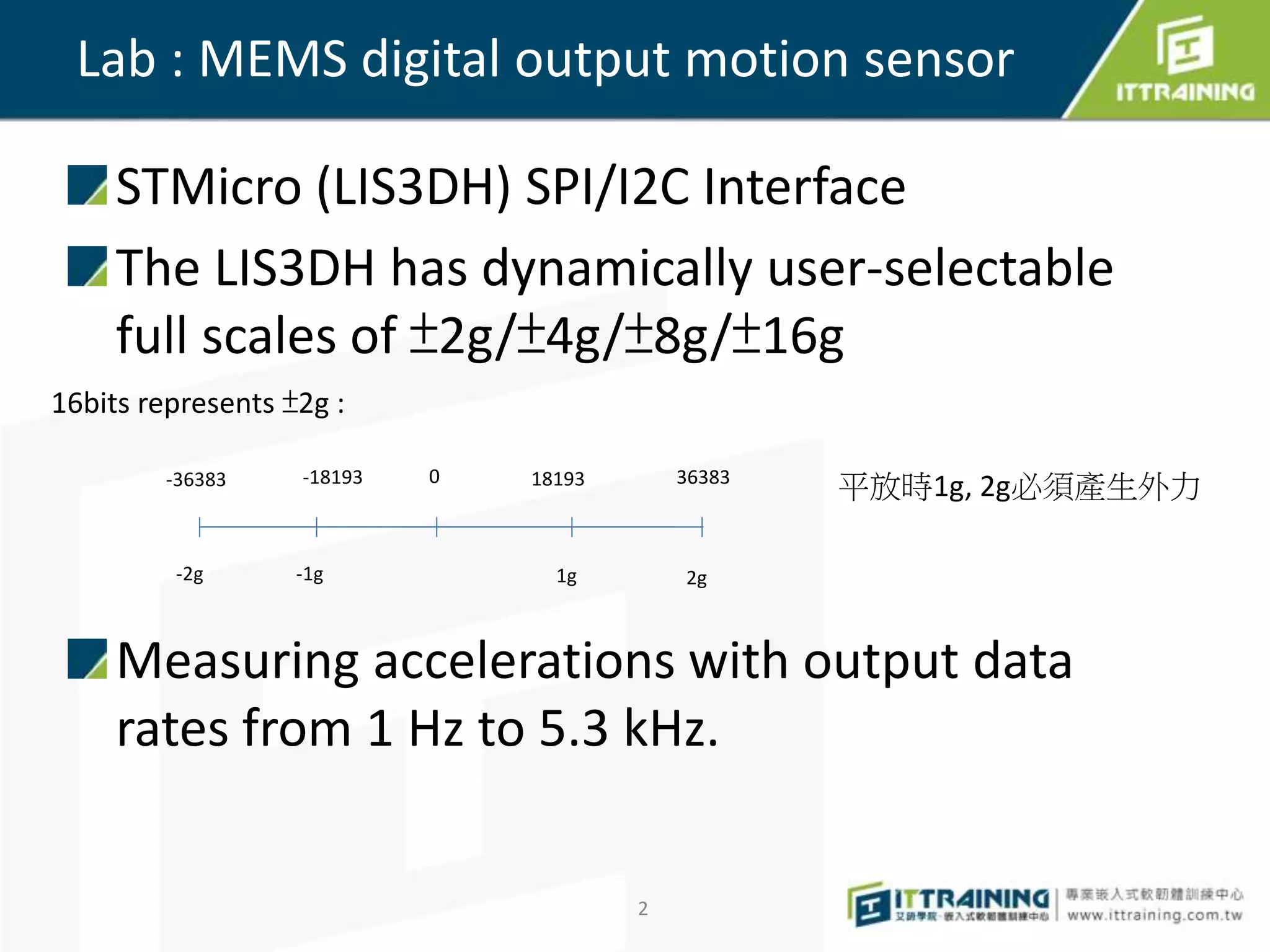

2. Lab : MEMS digital output motion sensor
STMicro (LIS3DH) SPI/I2C Interface
The LIS3DH has dynamically user-selectable
full scales of ±2g/±4g/±8g/±16g
Measuring accelerations with output data
rates from 1 Hz to 5.3 kHz.
2
16bits represents ±2g :
18193
2g1g-1g-2g
36383-18193-36383 0
平放時1g, 2g必須產生外力

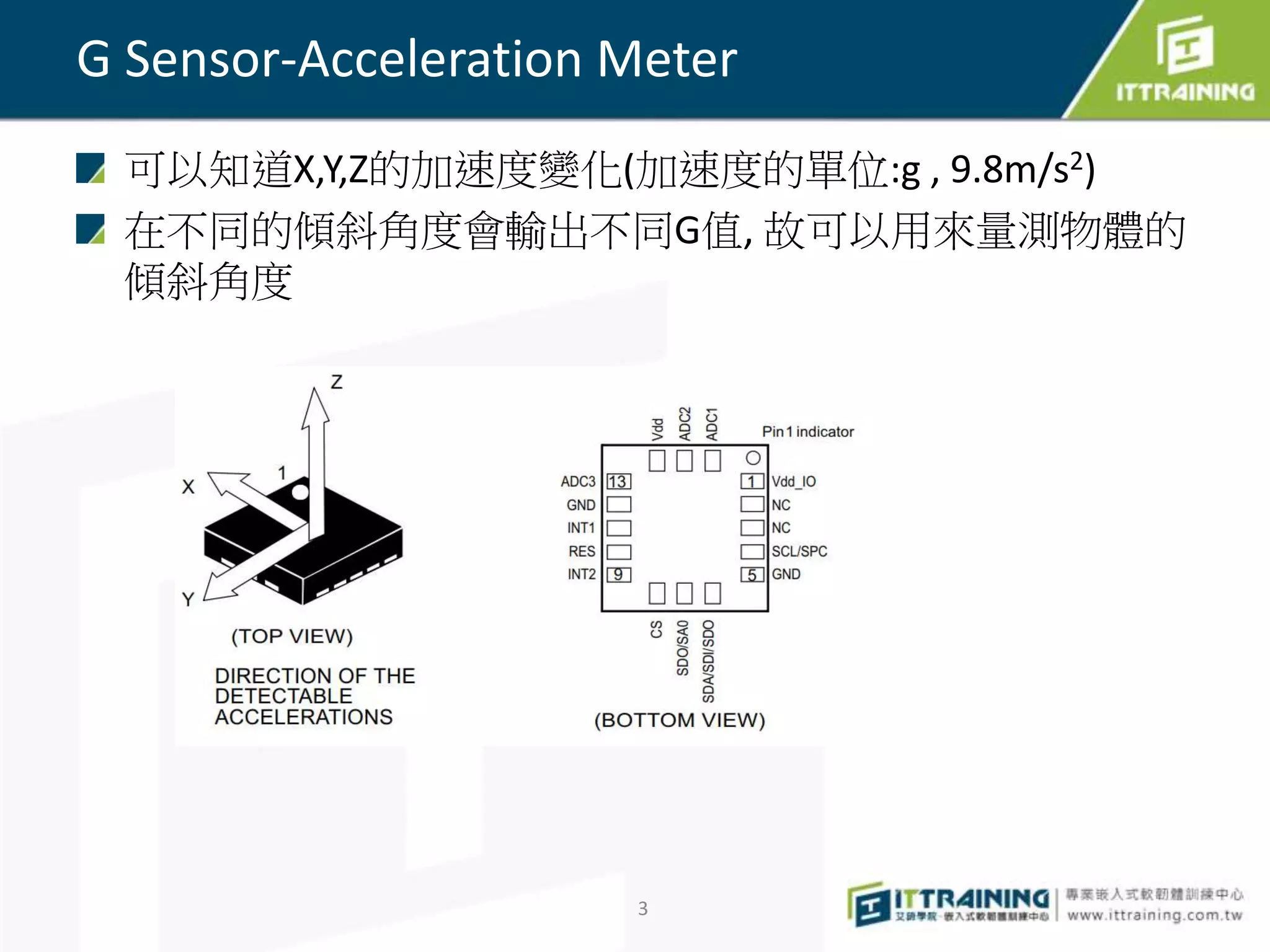

3. G Sensor-Acceleration Meter
可以知道X,Y,Z的加速度變化(加速度的單位:g , 9.8m/s2)
在不同的傾斜角度會輸出不同G值, 故可以用來量測物體的
傾斜角度
3

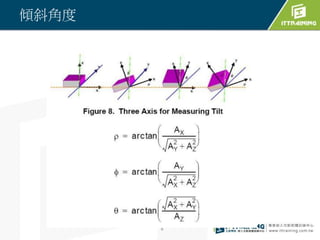

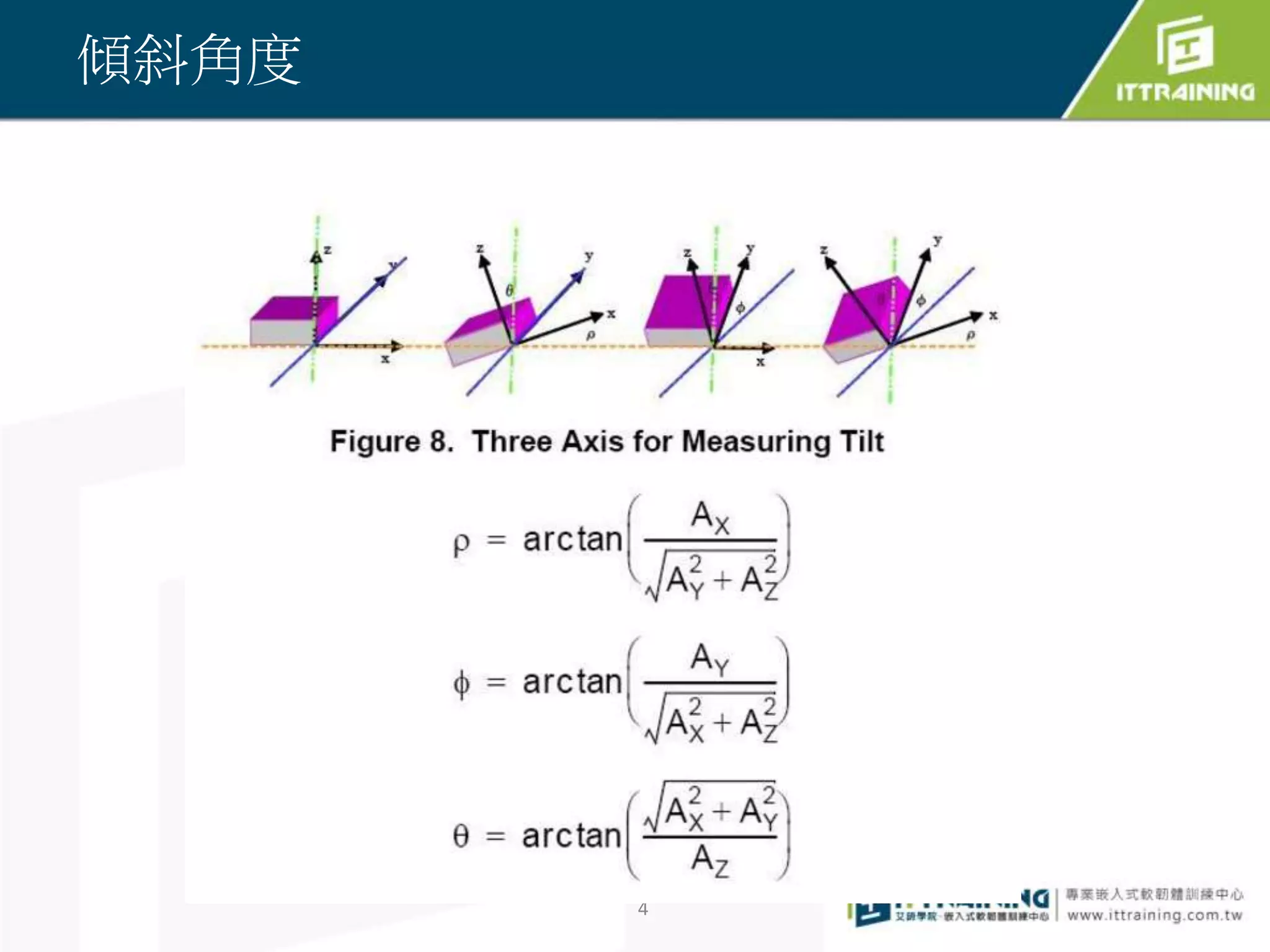

4. 傾斜角度
4

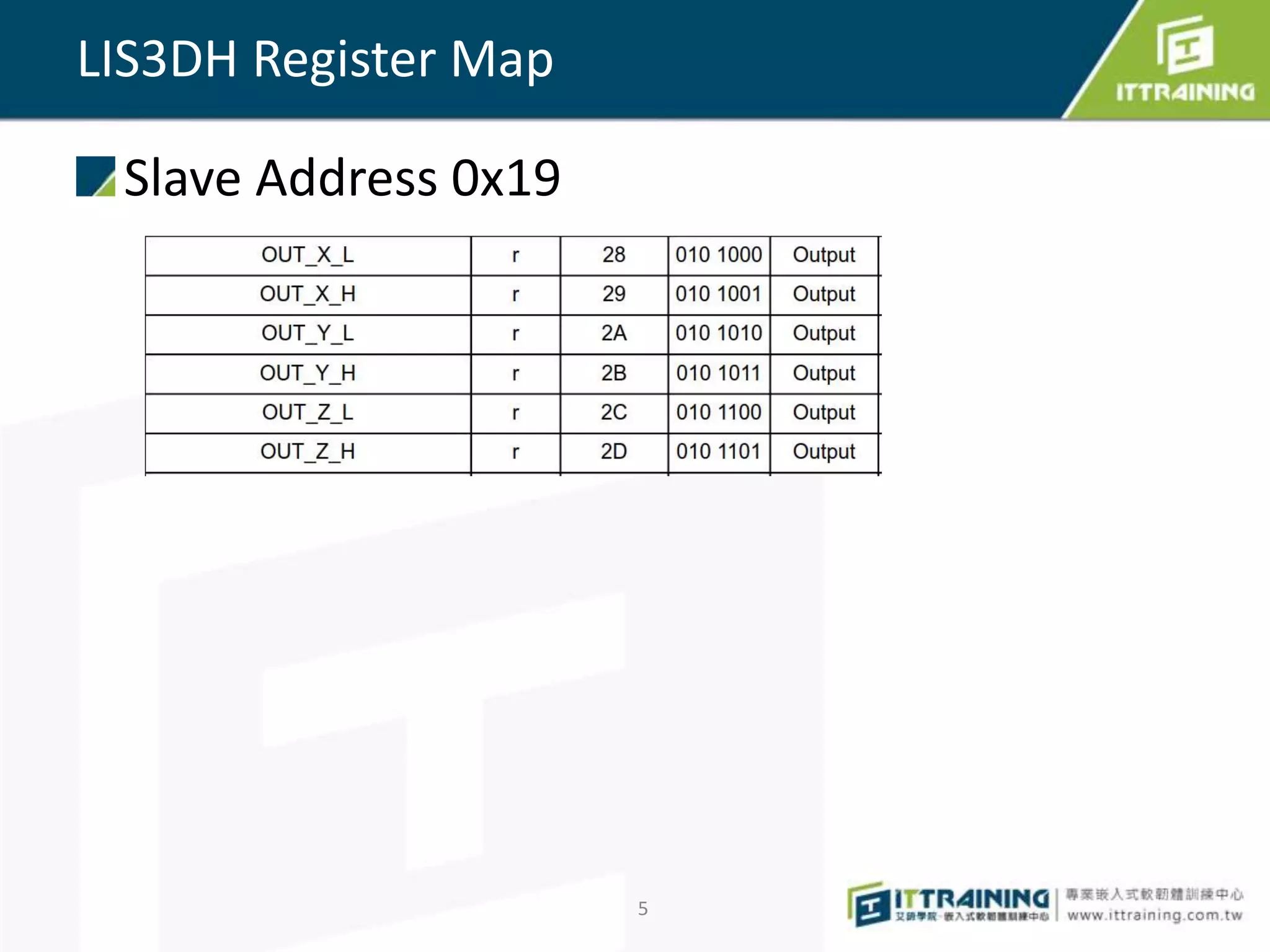

5. LIS3DH Register Map
Slave Address 0x19
5

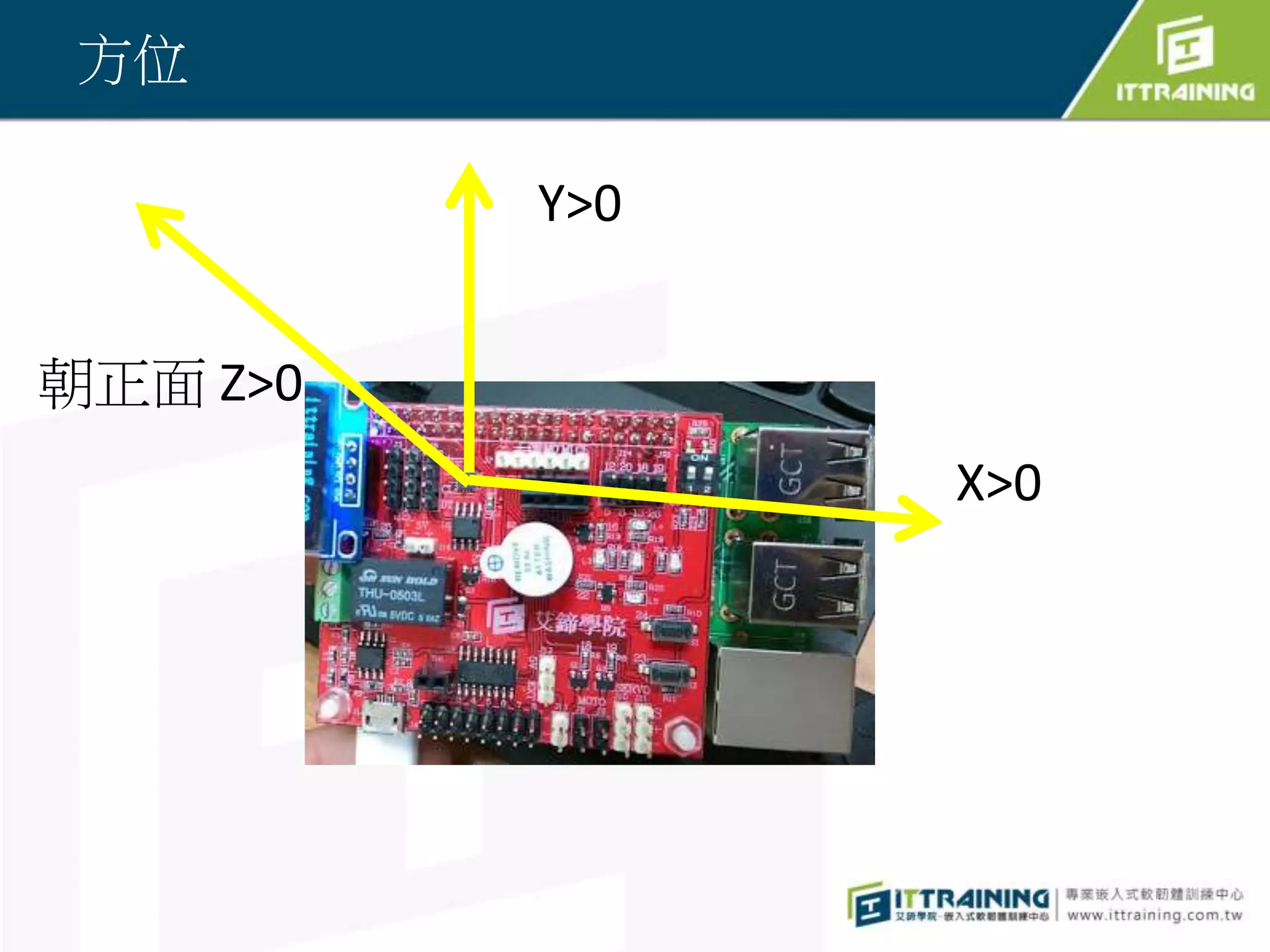

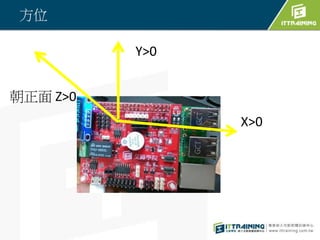

6. 方位
X>0
朝正面 Z>0
Y>0

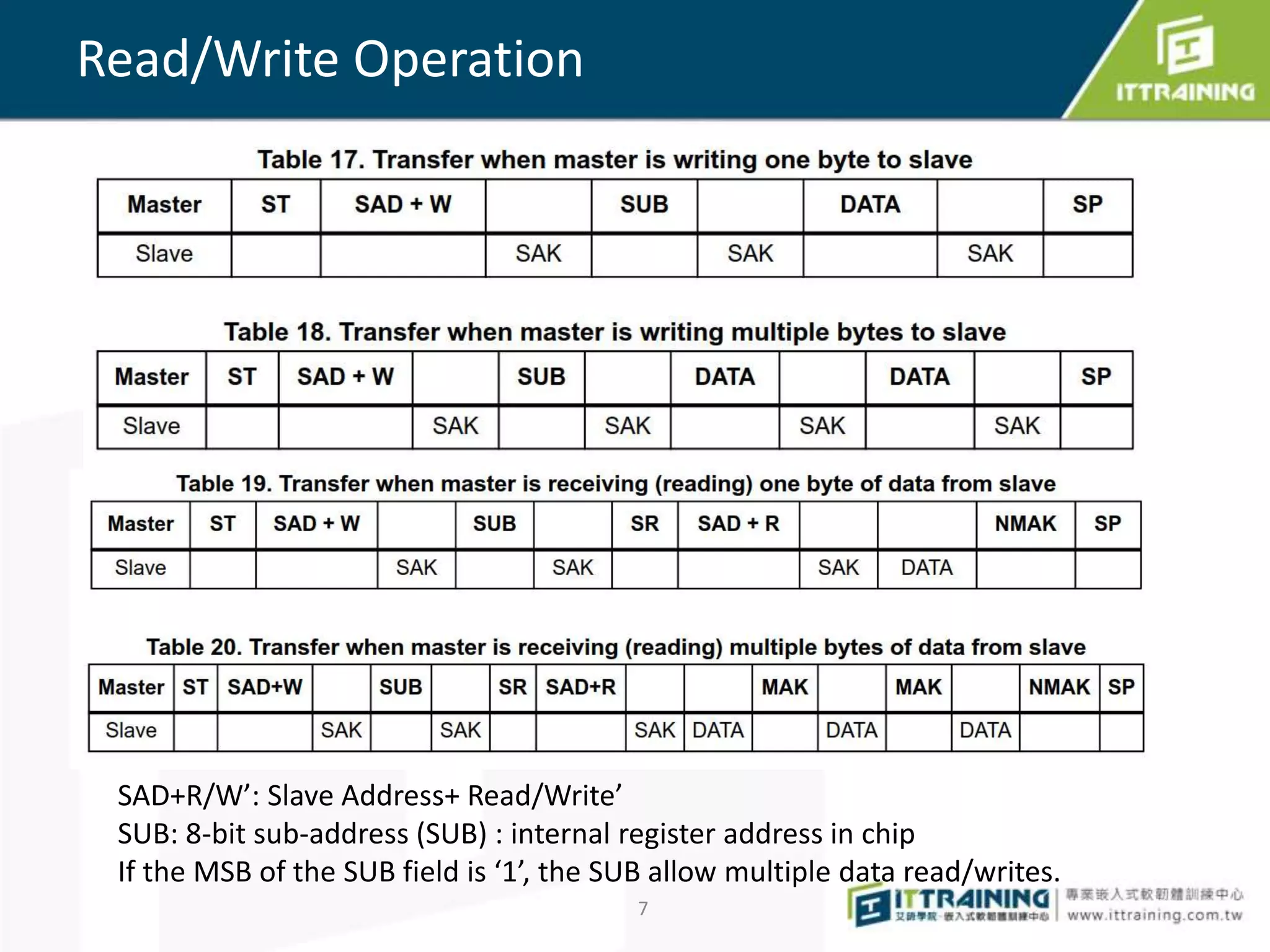

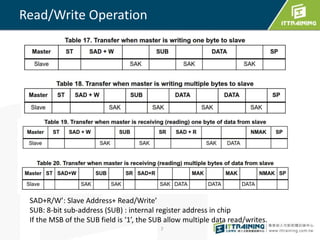

7. Read/Write Operation
7
SAD+R/W’: Slave Address+ Read/Write’
SUB: 8-bit sub-address (SUB) : internal register address in chip
If the MSB of the SUB field is ‘1’, the SUB allow multiple data read/writes.

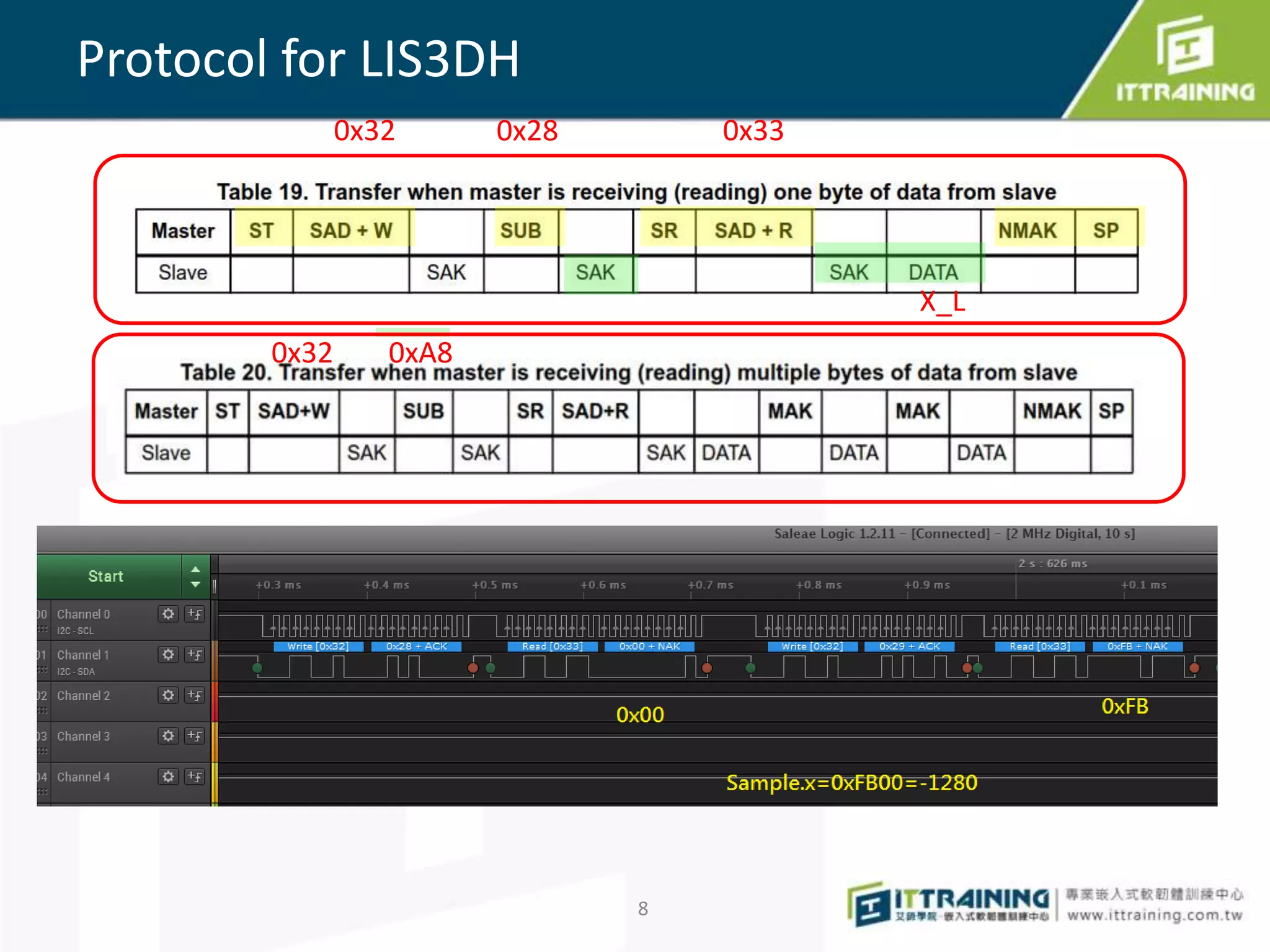

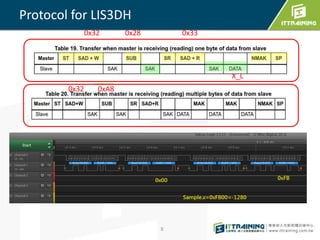

8. Protocol for LIS3DH
8
MAK is Master acknowledge and NMAK is No Master Acknowledge
0x32 0x28 0x33
X_L
0x32 0xA8

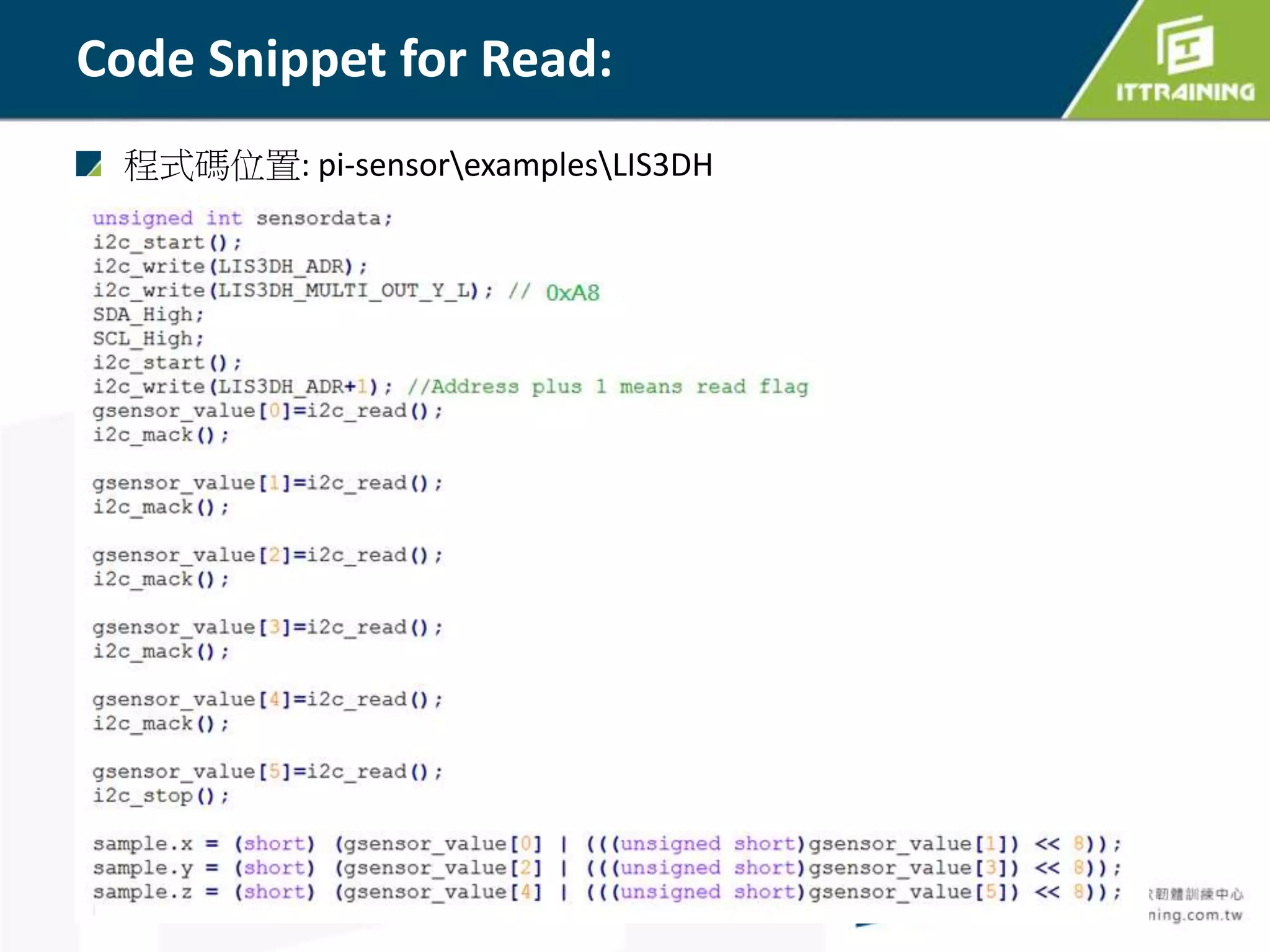

9. Code Snippet for Read:
程式碼位置: pi-sensorexamplesLIS3DH

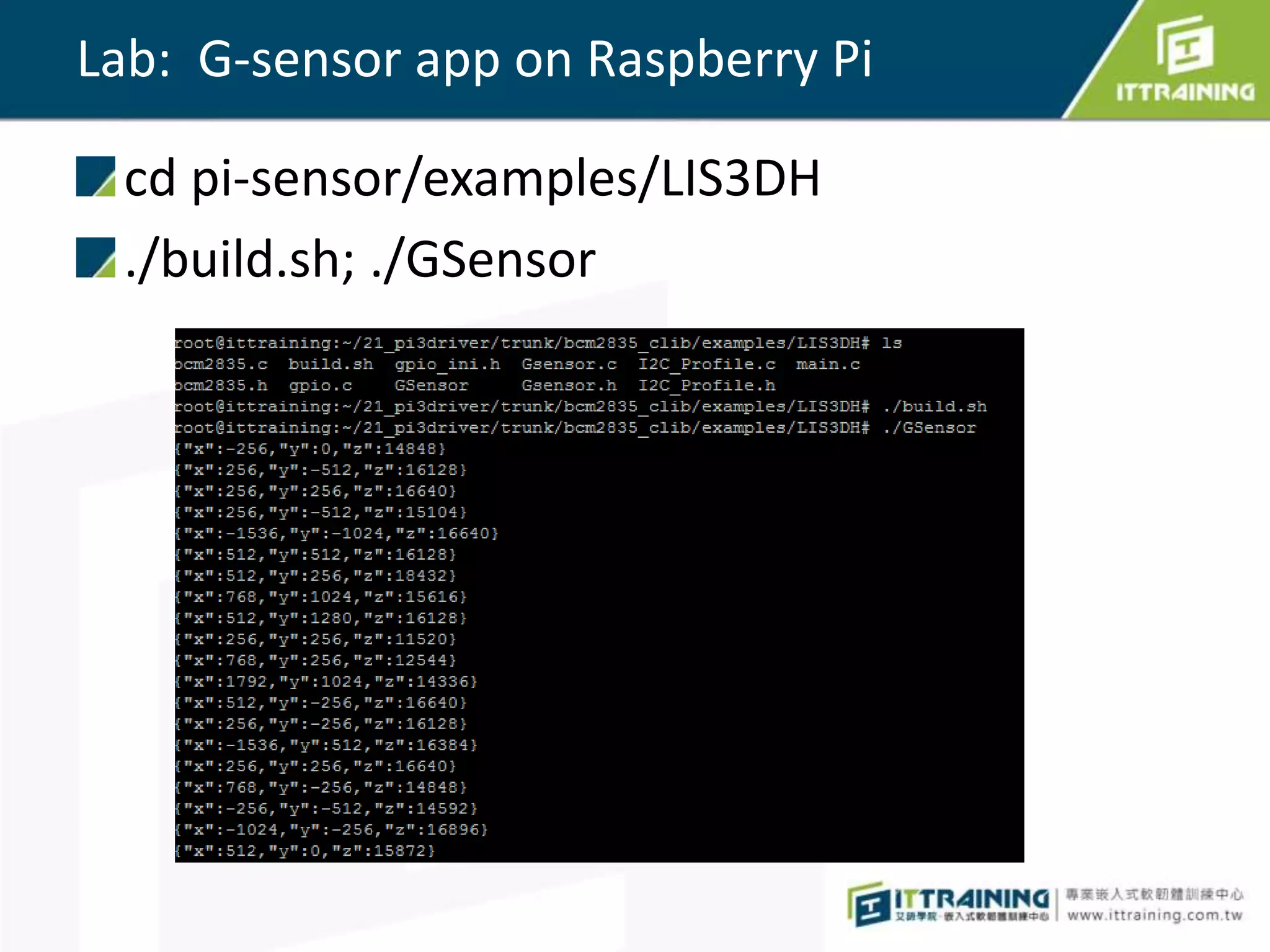

10. Lab: G-sensor app on Raspberry Pi
cd pi-sensor/examples/LIS3DH
./build.sh; ./GSensor
