本文件详述了物联网(IoT)系统的开发步骤，包括实体与感知层、网络通信层以及应用服务层的实施。文中强调了选择合适的开发平台、通信媒介及协议、设备管理和数据分析的重要性，并探讨了云平台在IoT架构中的角色。最后，提到不同通信标准和架构对IoT应用的支持，尤其是在低功耗和低成本方面的需求。

1. 如何打造自己的 IoT
1

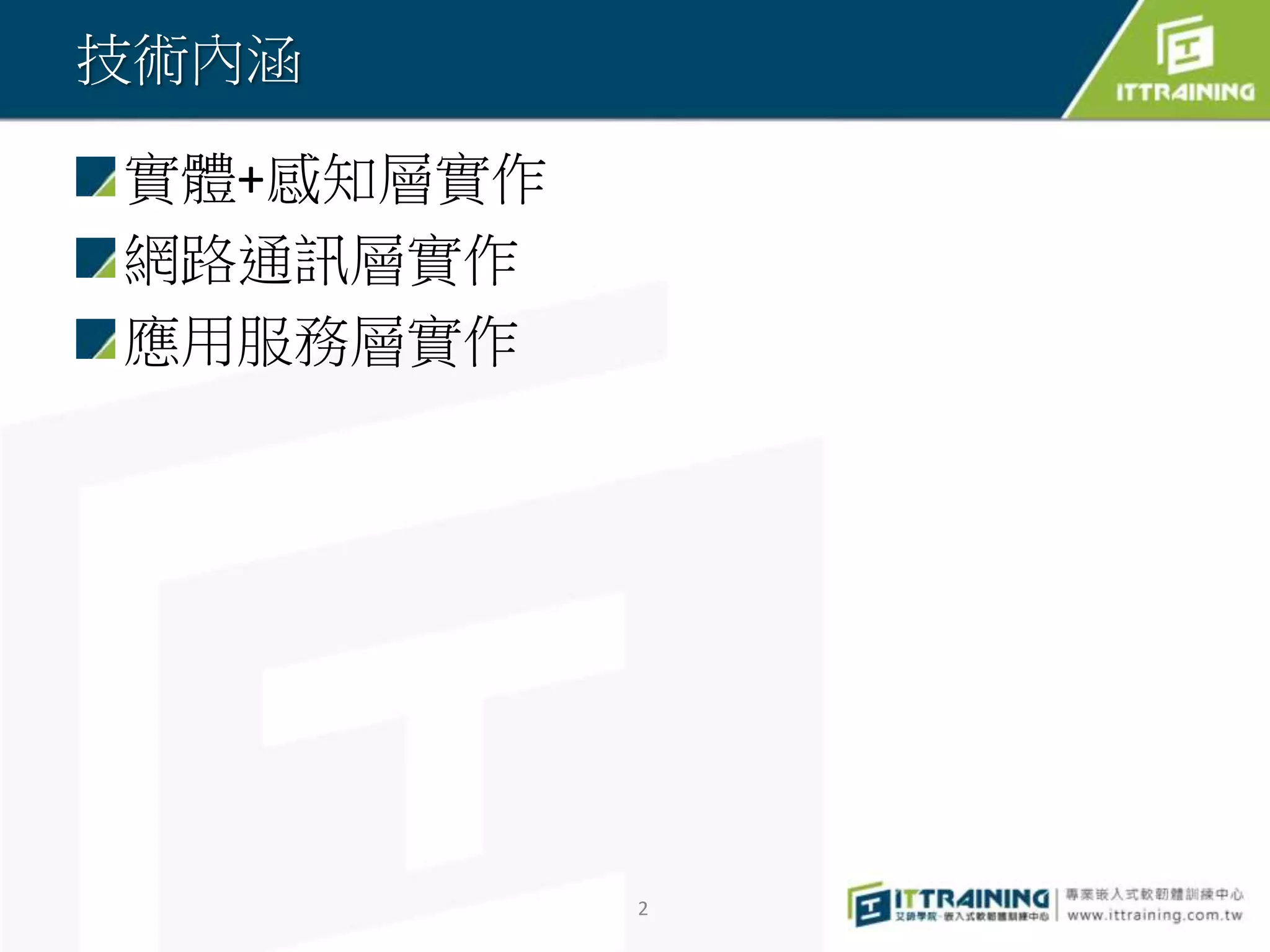

2. 技術內涵
實體+感知層實作
網路通訊層實作
應用服務層實作
2

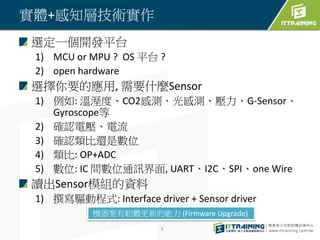

3. 實體+感知層技術實作
選定一個開發平台
1) MCU or MPU ? OS 平台 ?
2) open hardware
選擇你要的應用, 需要什麼Sensor
1) 例如: 溫溼度、CO2感測、光感測、壓力、G-Sensor、
Gyroscope等
2) 確認電壓、電流
3) 確認類比還是數位
4) 類比: OP+ADC
5) 數位: IC 間數位通訊界面, UART、I2C、SPI、one Wire
讀出Sensor模組的資料
1) 撰寫驅動程式: Interface driver + Sensor driver
3
機器要有韌體更新的能力 (Firmware Upgrade)

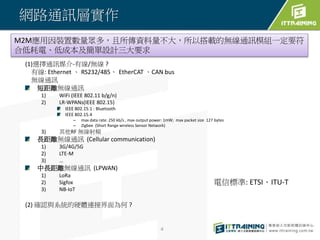

4. 網路通訊層實作
(1)選擇通訊媒介-有線/無線 ?
有線: Ethernet 、 RS232/485、 EtherCAT 、CAN bus
無線通訊
短距離無線通訊
1) WiFi (IEEE 802.11 b/g/n)
2) LR-WPANs(IEEE 802.15)
IEEE 802.15.1 : Bluetooth
IEEE 802.15.4
– max data rate: 250 kb/s , max output power: 1mW; max packet size 127 bytes
– Zigbee (Short Range wireless Sensor Network)
3) 其他RF 無線射頻
長距離無線通訊 (Cellular communication)
1) 3G/4G/5G
2) LTE-M
3) …
中長距離無線通訊 (LPWAN)
1) LoRa
2) Sigfox
3) NB-IoT
(2) 確認與系統的硬體連接界面為何 ?
4
電信標準: ETSI、ITU-T
M2M應用因裝置數量眾多，且所傳資料量不大，所以搭載的無線通訊模組一定要符
合低耗電、低成本及簡單設計三大要求

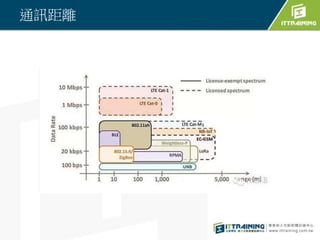

7. 通訊距離

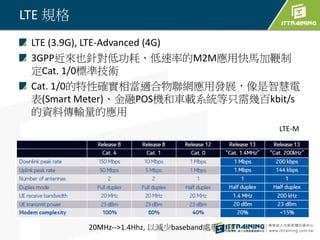

8. LTE 規格
LTE (3.9G), LTE-Advanced (4G)
3GPP近來也針對低功耗、低速率的M2M應用快馬加鞭制
定Cat. 1/0標準技術
Cat. 1/0的特性確實相當適合物聯網應用發展，像是智慧電
表(Smart Meter)、金融POS機和車載系統等只需幾百kbit/s
的資料傳輸量的應用
8
LTE-M
20MHz-->1.4Hhz, 以減少baseband處理功耗

9. SIMCOMM SIM5320E

10. 物聯網網路層實作

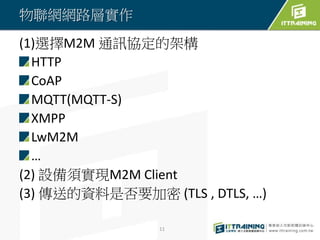

11. 物聯網網路層實作
(1)選擇M2M 通訊協定的架構
HTTP
CoAP
MQTT(MQTT-S)
XMPP
LwM2M
…
(2) 設備須實現M2M Client
(3) 傳送的資料是否要加密 (TLS , DTLS, …)
11

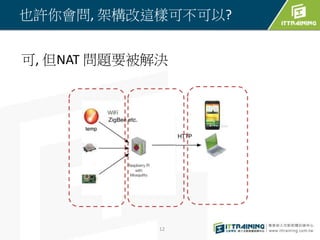

12. 也許你會問, 架構改這樣可不可以?
可, 但NAT 問題要被解決
12

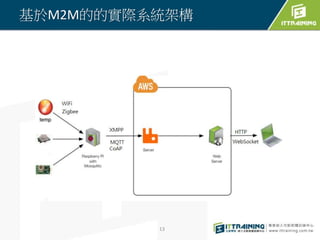

13. 基於M2M的的實際系統架構
13

14. CLOUD PLATFORM

15. M2M platform architecture
15

16. Cloud平台要做什麼?
Device Management
1) 設備連線管理
2) 物聯網設備專用通信協定 (HTTP、CoAP、MQTT、XMPP)
3) 資料加密
4) 韌體更新 (FOTA)
User Management
1) 設備認證
2) 應用程式的身份認證 (Access Key)
Data Analyze
1) 數據資料蒐集 : 通常結合資料庫系統
2) 數據資料分析: 一般統計分析，或更進一步Data Mining、Machine
Learning
3) Cloud Computing
User Access (web, app):
1) 伺服器端須提供應用程式開發介面, 如RESTful API
2) 若使用網路開發商的Baas服務, 必須了解其所使用的應用程式開發介面

17. Open M2M Cloud Platform
除了IaaS 架構自己建立雲以外,也可以用BaaS
Baas: Mobile Backend as a service
現在已經是百家爭鳴的狀態
17

18. Xilvely

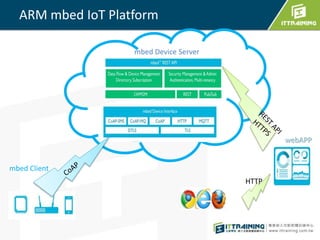

19. ARM mbed IoT Platform
mbed Client
mbed Device Server
webAPP
HTTP
