PWM adalah teknik modulasi lebar pulsa yang digunakan untuk mentransfer data telekomunikasi atau mengatur tegangan sumber konstan dengan menghasilkan tegangan rata-rata yang berbeda. PWM bekerja dengan memanipulasi lebar pulsa sinyal atau tegangan dalam periode tertentu. Ada dua jenis PWM, analog dan digital, dengan digital memiliki resolusi berdasarkan bitnya. Aplikasi PWM meliputi keluaran perangkat, masukan kendali perangkat,

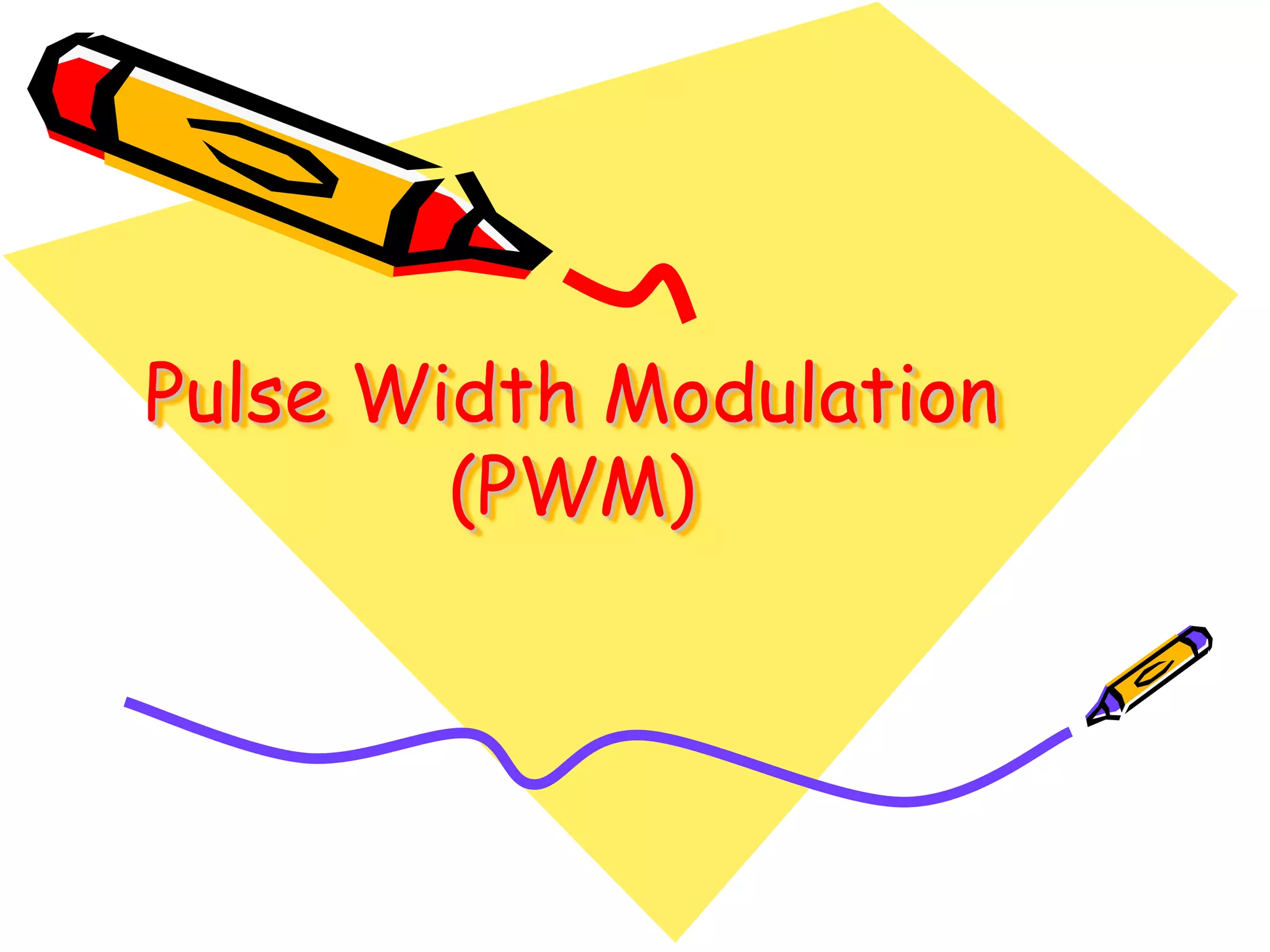

1. Pulse Width Modulation
(PWM)

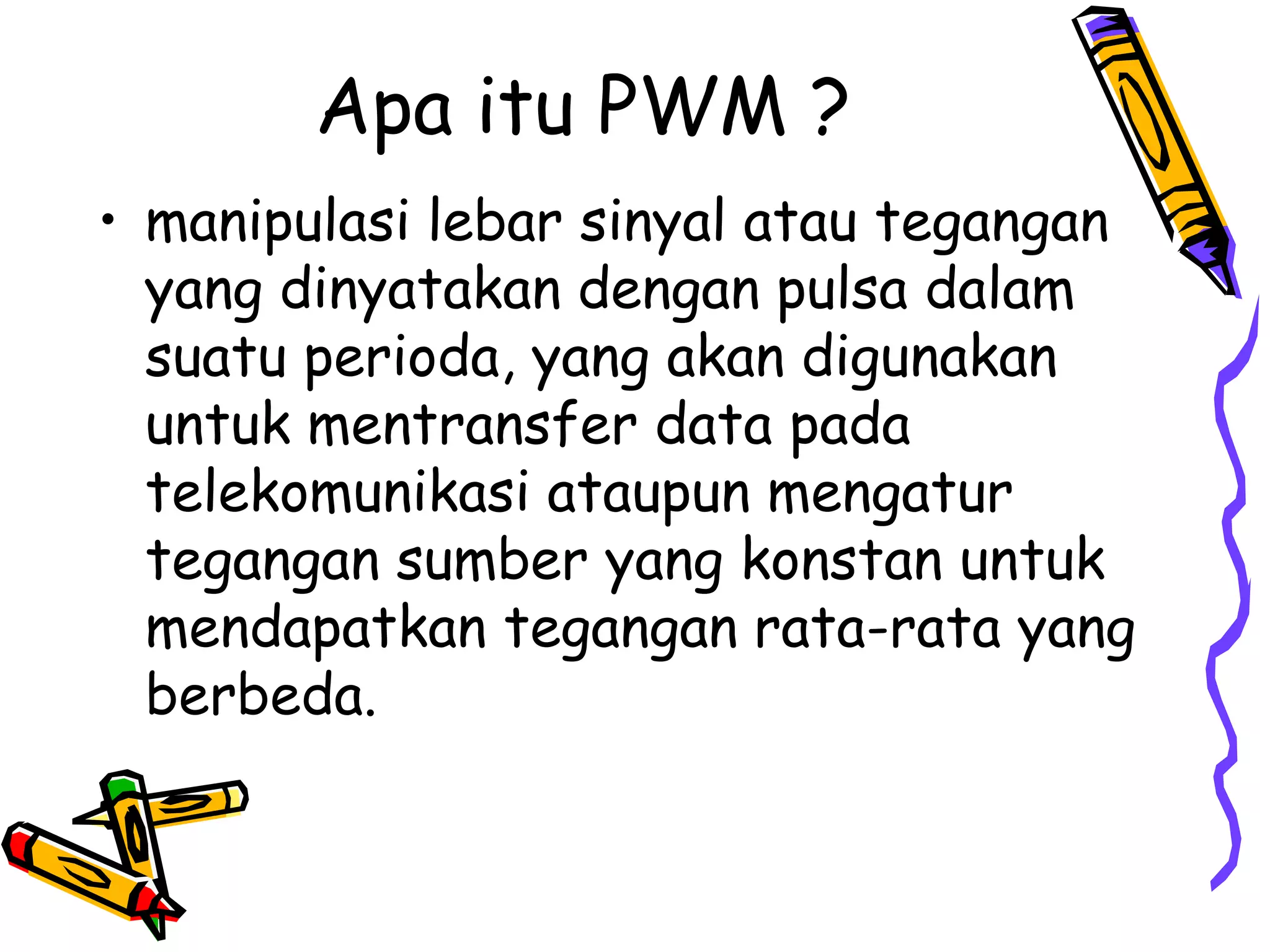

2. Apa itu PWM ?
• manipulasi lebar sinyal atau tegangan
yang dinyatakan dengan pulsa dalam
suatu perioda, yang akan digunakan
untuk mentransfer data pada
telekomunikasi ataupun mengatur
tegangan sumber yang konstan untuk
mendapatkan tegangan rata-rata yang
berbeda.

3. Prinsip Dasar PWM

4. • periode satu gelombang :
• duty cycle :
• Tegangan keluaran :
sehingga,

5. Jenis-jenis PWM
• Analog

6. Pembentukan signal PWM

7. • Digital
Pada metode digital setiap perubahan PWM
dipengaruhi oleh resolusi dari PWM itu
sendiri. Misalkan PWM digital 8 bit berarti
PWM tersebut memiliki resolusi 2^8= 256,
maksudnya nilai keluaran PWM ini memiliki
256 variasi, variasinya mulai dari 0 – 255
yang mewakili duty cycle 0 – 100% dari
keluaran PWM tersebut.

8. Aplikasi PWM
• PWM sebagai data keluaran suatu
perangkat.
• PWM sebagai data masukan kendali
suatu perangkat
• PWM sebagai pengendali kecepatan
Motor DC bersikat

9. Kelebihan dan Kekurangan dari
PWM
• Kelebihan
1.
menghasilkan distorsi harmonic yang rendah pada tegangan
keluaran dibanding dengan jenis inverter lainnya.
2. Praktis dan ekonomis untuk diterapkan (terutama komponen
daya yang mempunyai waktu penyaklaran sangat cepat).
3. Pada pengendalian kecepatan motor AC, PWM mampu
menggerakkan motor induksi dengan putaran halus dan
rentang yang lebar. Selain itu apabila pembangkitan sinyal
PWM dilakukan secara digital akan dapat diperoleh unjuk
kerja sistem yang bagus karena lebih kebal terhadap derau.

10. • Kekurangan
1. Rugi-rugi switching naik karena frekuensi
PWM yang tinggi
2. Tegangan output menjadi berkurang
3. Problem interferensi elektromagnetik
(EMI) disebabkan harmonik orde tinggi
