Dokumen ini menjelaskan proses pengelasan dengan menggunakan elektroda berselaput, meliputi peralatan utama dan bantu serta spesifikasi teknis dari mesin las dan elektroda. Ditekankan pentingnya keselamatan dan kesehatan kerja dengan penggunaan alat pelindung. Selain itu, dijelaskan berbagai jenis elektroda dan karakteristiknya berdasarkan aplikasi arus yang berbeda.

2. Adalah salah satu
proses pengelasan
yang panasnya
diperoleh dari nyala
busur listrik dengan
menggunakan
elektroda berselaput
Elektroda Selaput
berfungsi : bahan
pengisi dan
memberikan
perlindungan terhadap
kontaminasi atmosfir.

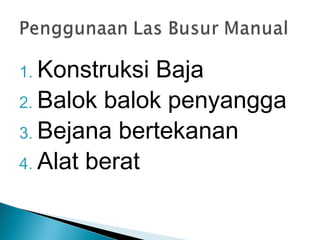

3. 1. Konstruksi Baja
2. Balok balok penyangga
3. Bejana bertekanan
4. Alat berat

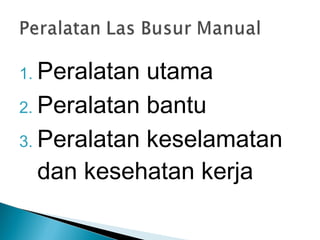

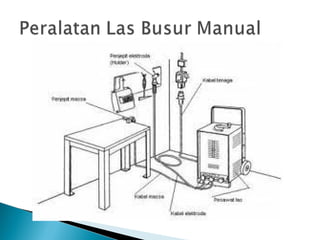

5. 1. Peralatan utama
2. Peralatan bantu
3. Peralatan keselamatan
dan kesehatan kerja

6. Adalah alat-alat yang
berhubungan langsung dengan
proses pengelasan, sehingga
dengan tidak ada salah satu dari
peralatan utama, maka proses
tidak dapat dilakukan
1.Mesin las
2.Kabel las
3.Tang las / holder
4.Klem masa.
Elektroda termasuk bahan
Karena setiap digunakan akan
habis.

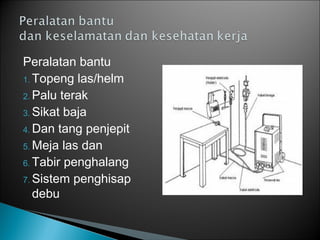

7. Peralatan bantu
1. Topeng las/helm
2. Palu terak
3. Sikat baja
4. Dan tang penjepit
5. Meja las dan
6. Tabir penghalang
7. Sistem penghisap
debu

8. 1. Mesin las arus bolak
balik( AC=
Alternating Current)
2. Mesin las arus
searah (DC=Direct
current)

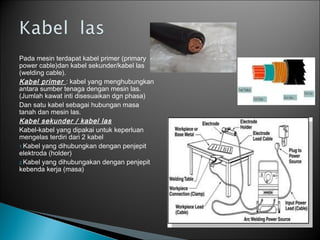

9. Pada mesin terdapat kabel primer (primary
power cable)dan kabel sekunder/kabel las
(welding cable).
Kabel primer : kabel yang menghubungkan
antara sumber tenaga dengan mesin las.
(Jumlah kawat inti disesuaikan dgn phasa)
Dan satu kabel sebagai hubungan masa
tanah dan mesin las.
Kabel sekunder / kabel las
Kabel-kabel yang dipakai untuk keperluan
mengelas terdiri dari 2 kabel
1.Kabel yang dihubungkan dengan penjepit
elektroda (holder)
2.Kabel yang dihubungakan dengan penjepit
kebenda kerja (masa)

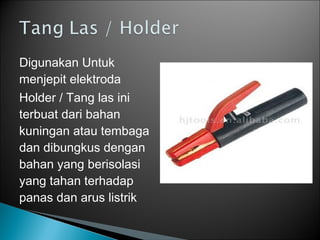

10. Digunakan Untuk
menjepit elektroda
Holder / Tang las ini
terbuat dari bahan
kuningan atau tembaga
dan dibungkus dengan
bahan yang berisolasi
yang tahan terhadap
panas dan arus listrik

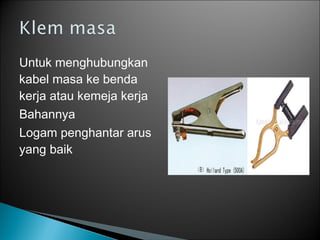

11. Untuk menghubungkan
kabel masa ke benda
kerja atau kemeja kerja
Bahannya
Logam penghantar arus
yang baik

12. Digunakan untuk
membersihkan terak
dan percikan las pada
benda kerja dan
berguna untuk
membersihkan kotoran
pada benda kerja
sebelum pengelasan

13. Tang penjepit
Untuk menjepit atau
memindahkan benda-
benda panas.
Mesin gerinda tangan
Pahat dan palu
Ragum

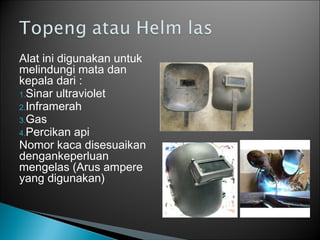

14. Alat ini digunakan untuk
melindungi mata dan
kepala dari :
1.Sinar ultraviolet
2.Inframerah
3.Gas
4.Percikan api
Nomor kaca disesuaikan
dengankeperluan
mengelas (Arus ampere
yang digunakan)

15. Pakaian las digunakan
untuk melindungi tubuh
operator yang tidak dapat
ditangkal dengan alat
keselamatan kerja lain
Yang termasuk pakaian
las
1. Sarung tangan (kulit)
2.Baju las
3. Pelindung tangan
4. Sepatu las

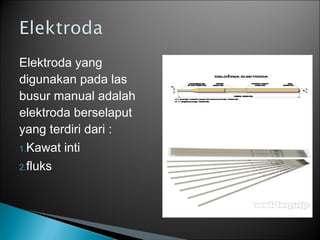

16. Elektroda yang
digunakan pada las
busur manual adalah
elektroda berselaput
yang terdiri dari :
1.Kawat inti
2.fluks

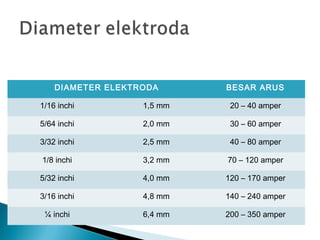

17. DIAMETER ELEKTRODA BESAR ARUS
1/16 inchi 1,5 mm 20 – 40 amper
5/64 inchi 2,0 mm 30 – 60 amper
3/32 inchi 2,5 mm 40 – 80 amper
1/8 inchi 3,2 mm 70 – 120 amper
5/32 inchi 4,0 mm 120 – 170 amper
3/16 inchi 4,8 mm 140 – 240 amper
¼ inchi 6,4 mm 200 – 350 amper

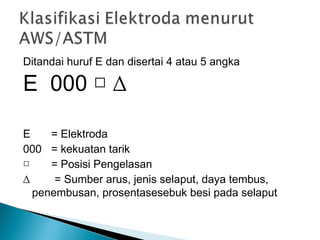

18. Ditandai huruf E dan disertai 4 atau 5 angka
E 000 □ ∆
E = Elektroda
000 = kekuatan tarik
□ = Posisi Pengelasan
∆ = Sumber arus, jenis selaput, daya tembus,
penembusan, prosentasesebuk besi pada selaput

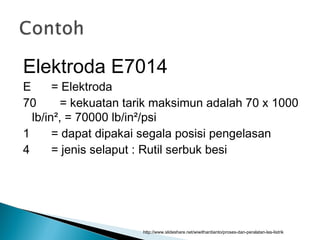

19. Elektroda E7014
E = Elektroda
70 = kekuatan tarik maksimun adalah 70 x 1000
lb/in², = 70000 lb/in²/psi
1 = dapat dipakai segala posisi pengelasan
4 = jenis selaput : Rutil serbuk besi
http://www.slideshare.net/wiwithardianto/proses-dan-peralatan-las-listrik

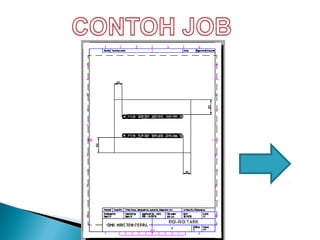

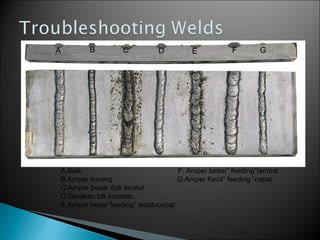

21. 21
A B C D E F G
A.Baik F. Amper besar” feeding”lambat
B.Amper kurang. G.Amper Kecil” feeding “cepat
C.Amper besar /tdk teratur.
D.Gerakan tdk konstan.
E.Amper besar”feeding” terlalucepat

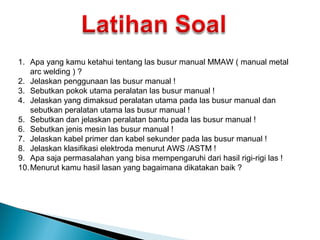

22. 1. Apa yang kamu ketahui tentang las busur manual MMAW ( manual metal
arc welding ) ?
2. Jelaskan penggunaan las busur manual !
3. Sebutkan pokok utama peralatan las busur manual !
4. Jelaskan yang dimaksud peralatan utama pada las busur manual dan
sebutkan peralatan utama las busur manual !
5. Sebutkan dan jelaskan peralatan bantu pada las busur manual !
6. Sebutkan jenis mesin las busur manual !
7. Jelaskan kabel primer dan kabel sekunder pada las busur manual !
8. Jelaskan klasifikasi elektroda menurut AWS /ASTM !
9. Apa saja permasalahan yang bisa mempengaruhi dari hasil rigi-rigi las !
10.Menurut kamu hasil lasan yang bagaimana dikatakan baik ?
