1. Spektrometer digunakan untuk mengukur panjang gelombang cahaya dan mengamati spektrum warna dari sumber cahaya tertentu seperti lampu gas hidrogen dan helium. 2. Percobaan menghasilkan indeks bias rata-rata prisma untuk hidrogen 1,841 dan helium 1,843, serta menentukan panjang gelombang spektrum warna masing-masing. 3. Hasilnya adalah spektrum warna merah, kuning, hijau, biru, ungu
More Related Content
Similar to PPT spektrometer
![Modul Ajar Kurikulum Berbasis Cinta (KBC) Fikih Kelas 2 [modulguruku.com]](https://cdn.slidesharecdn.com/ss_thumbnails/modulajarkurikulumberbasiscintakbcfikihkelas2modulguruku-260117162026-2a3c74cf-thumbnail.jpg?width=640&height=640&fit=bounds)
PPT spektrometer

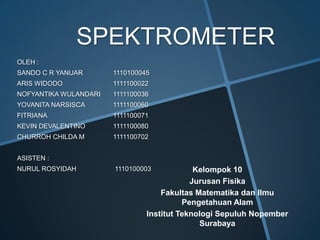

- 1. SPEKTROMETER OLEH : SANDO CR YANUAR 1110100045 ARIS WIDODO 1111100022 NOFYANTIKA WULANDARI 1111100036 YOVANITA NARSISCA 1111100060 FITRIANA 1111100071 KEVIN DEVALENTINO 1111100080 CHURROH CHILDA M 1111100702 ASISTEN : NURUL ROSYIDAH 1110100003 Kelompok 10 Jurusan Fisika Fakultas Matematika dan Ilmu Pengetahuan Alam Institut Teknologi Sepuluh Nopember Surabaya
- 2.

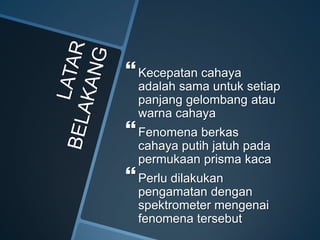

- 3. Kecepatan cahaya adalah samauntuk setiap panjang gelombang atau warna cahaya Fenomena berkas cahaya putih jatuh pada permukaan prisma kaca Perlu dilakukan pengamatan dengan spektrometer mengenai fenomena tersebut

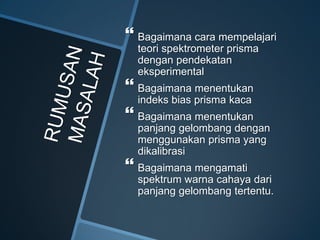

- 4. Bagaimana caramempelajari teori spektrometer prisma dengan pendekatan eksperimental Bagaimana menentukan indeks bias prisma kaca Bagaimana menentukan panjang gelombang dengan menggunakan prisma yang dikalibrasi Bagaimana mengamati spektrum warna cahaya dari panjang gelombang tertentu.

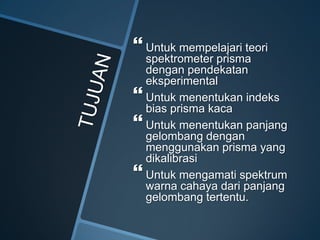

- 5. Untuk mempelajariteori spektrometer prisma dengan pendekatan eksperimental Untuk menentukan indeks bias prisma kaca Untuk menentukan panjang gelombang dengan menggunakan prisma yang dikalibrasi Untuk mengamati spektrum warna cahaya dari panjang gelombang tertentu.

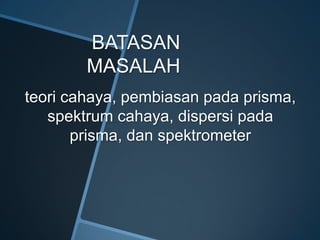

- 6. BATASAN MASALAH teori cahaya, pembiasanpada prisma, spektrum cahaya, dispersi pada prisma, dan spektrometer
- 7.

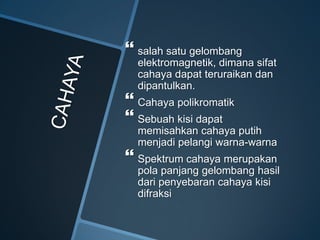

- 8. salah satugelombang elektromagnetik, dimana sifat cahaya dapat teruraikan dan dipantulkan. Cahaya polikromatik Sebuah kisi dapat memisahkan cahaya putih menjadi pelangi warna-warna Spektrum cahaya merupakan pola panjang gelombang hasil dari penyebaran cahaya kisi difraksi
- 9.
- 10.

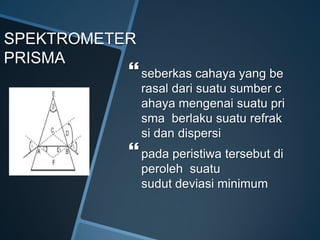

- 11. SPEKTROMETER PRISMA seberkas cahaya yangbe rasal dari suatu sumber c ahaya mengenai suatu pri sma berlaku suatu refrak si dan dispersi pada peristiwa tersebut di peroleh suatu sudut deviasi minimum

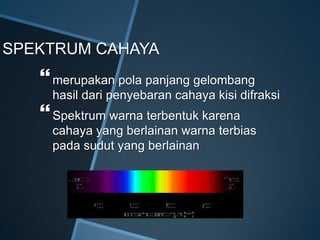

- 12. SPEKTRUM CAHAYA merupakan polapanjang gelombang hasil dari penyebaran cahaya kisi difraksi Spektrum warna terbentuk karena cahaya yang berlainan warna terbias pada sudut yang berlainan
- 13.

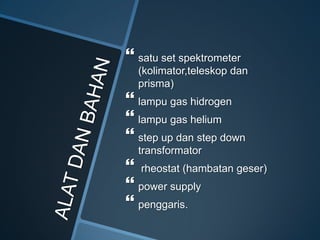

- 14. satu setspektrometer (kolimator,teleskop dan prisma) lampu gas hidrogen lampu gas helium step up dan step down transformator rheostat (hambatan geser) power supply penggaris.

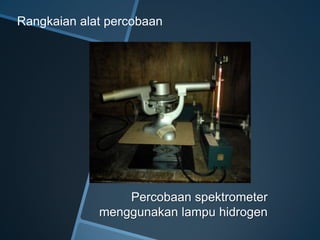

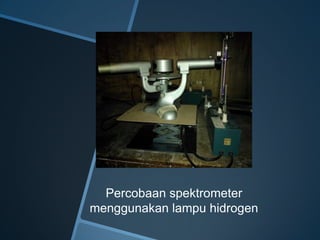

- 15. Percobaan spektrometer menggunakan lampuhidrogen Rangkaian alat percobaan
- 16.
- 18.

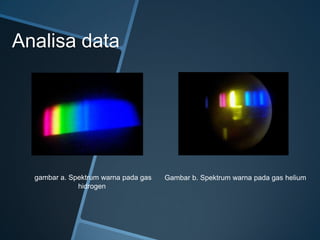

- 19. Analisa data gambar a.Spektrum warna pada gas hidrogen Gambar b. Spektrum warna pada gas helium

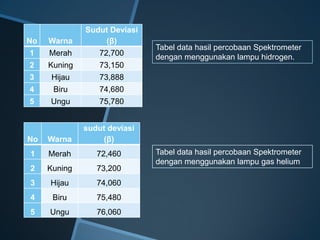

- 20. No Warna Sudut Deviasi (β) 1Merah 72,700 2 Kuning 73,150 3 Hijau 73,888 4 Biru 74,680 5 Ungu 75,780 No Warna sudut deviasi (β) 1 Merah 72,460 2 Kuning 73,200 3 Hijau 74,060 4 Biru 75,480 5 Ungu 76,060 Tabel data hasil percobaan Spektrometer dengan menggunakan lampu hidrogen. Tabel data hasil percobaan Spektrometer dengan menggunakan lampu gas helium
- 21.

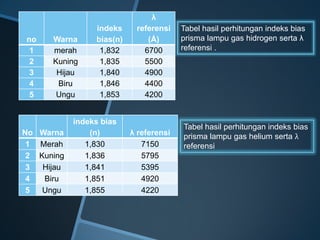

- 22. no Warna indeks bias(n) λ referensi (Å) 1 merah1,832 6700 2 Kuning 1,835 5500 3 Hijau 1,840 4900 4 Biru 1,846 4400 5 Ungu 1,853 4200 Tabel hasil perhitungan indeks bias prisma lampu gas hidrogen serta λ referensi . No Warna indeks bias (n) λ referensi 1 Merah 1,830 7150 2 Kuning 1,836 5795 3 Hijau 1,841 5395 4 Biru 1,851 4920 5 Ungu 1,855 4220 Tabel hasil perhitungan indeks bias prisma lampu gas helium serta λ referensi

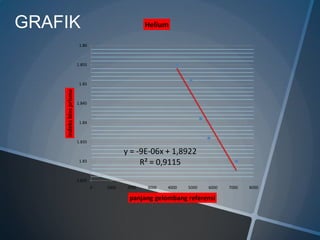

- 23. y = -9E-06x+ 1,8922 R² = 0,9115 1.825 1.83 1.835 1.84 1.845 1.85 1.855 1.86 0 1000 2000 3000 4000 5000 6000 7000 8000 indeksbiasprisma panjang gelombang referensi HeliumGRAFIK
- 24. y = -8E-06x+ 1,8804 R² = 0,8237 1.825 1.83 1.835 1.84 1.845 1.85 1.855 0 1000 2000 3000 4000 5000 6000 7000 8000 Indeksbiasprisma panjang gelombang referensi Hidrogen

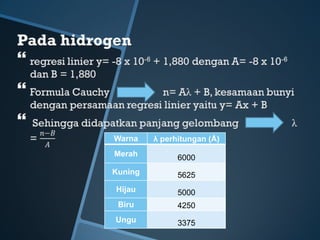

- 25. Warna λ perhitungan(Å) Merah 6000 Kuning 5625 Hijau 5000 Biru 4250 Ungu 3375

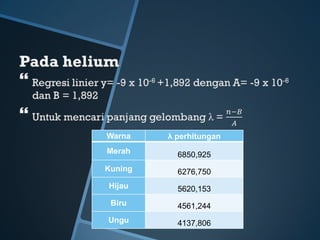

- 26. Warna λ perhitungan Merah6850,925 Kuning 6276,750 Hijau 5620,153 Biru 4561,244 Ungu 4137,806
- 27. No Warna λ referensi (Å) λperhitungan (Å) Error (%) 1 merah 6700 6000 10.45 2 kuning 5500 5625 2.27 3 hijau 4900 5000 2.04 4 biru 4400 4250 3.41 5 ungu 4200 3375 19.64 Data Hasil Perhitungan error Panjang Gelombang Cahaya Spektrum pada Lampu Gas Hidrogen Dengan rumus error sebagai berikut:

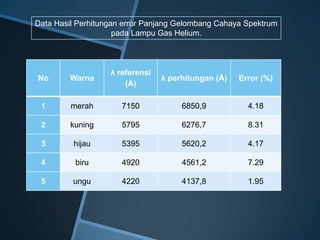

- 28. No Warna λ referensi (Å) λperhitungan (Å) Error (%) 1 merah 7150 6850,9 4.18 2 kuning 5795 6276,7 8.31 3 hijau 5395 5620,2 4.17 4 biru 4920 4561,2 7.29 5 ungu 4220 4137,8 1.95 Data Hasil Perhitungan error Panjang Gelombang Cahaya Spektrum pada Lampu Gas Helium.
- 29. Pembahasan 1. Mekanisme pembentukanspektrum warna polikromatik terdispersi oleh prisma spektrometer sehingga menghasilkan spektrum monokromatik berdasarkan tingkat energi setiap spektrum warna 2. Berdasarkan teori yakni sesuai dengan rumus n=c/v , kecepatan gelombang pada medium sebanding dengan panjang gelombang dari spektrum sehingga nilai indeks bias pun ikut berubah namun perlu digaris bawahi bahwa perubahan nilai indeks bias itu sangat kecil sehingga dilakukan suatu pendekatan nilai dari indeks bias itu. 3. Tipe spektrum lampu gas hidrogen dan helium yakni diskrit karena tingkat energi untuk mencapai spektrum kontinu tidak mencukupi 4. Spektrum warna panjang gelombang terpanjang yakni merah dan terpendek biru.

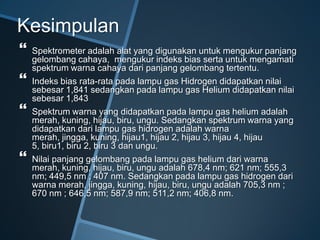

- 30. Kesimpulan Spektrometer adalahalat yang digunakan untuk mengukur panjang gelombang cahaya, mengukur indeks bias serta untuk mengamati spektrum warna cahaya dari panjang gelombang tertentu. Indeks bias rata-rata pada lampu gas Hidrogen didapatkan nilai sebesar 1,841 sedangkan pada lampu gas Helium didapatkan nilai sebesar 1,843 Spektrum warna yang didapatkan pada lampu gas helium adalah merah, kuning, hijau, biru, ungu. Sedangkan spektrum warna yang didapatkan dari lampu gas hidrogen adalah warna merah, jingga, kuning, hijau1, hijau 2, hijau 3, hijau 4, hijau 5, biru1, biru 2, biru 3 dan ungu. Nilai panjang gelombang pada lampu gas helium dari warna merah, kuning, hijau, biru, ungu adalah 678,4 nm; 621 nm; 555,3 nm; 449,5 nm ; 407 nm. Sedangkan pada lampu gas hidrogen dari warna merah, jingga, kuning, hijau, biru, ungu adalah 705,3 nm ; 670 nm ; 646,5 nm; 587,9 nm; 511,2 nm; 406,8 nm.
