Potensial listrik
- 1.

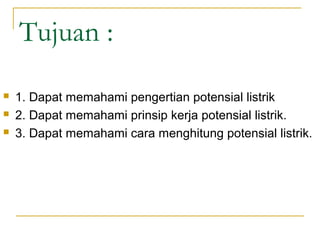

- 2. Tujuan : 1.Dapat memahami pengertian potensial listrik 2. Dapat memahami prinsip kerja potensial listrik. 3. Dapat memahami cara menghitung potensial listrik.
- 3. Pengertian potensial Listrik bedapotensial dari suatu muatan listrik di suatu titik di sekitar muatan sehingga membentuk perputaran muatan listrik dari positif ke negatif.

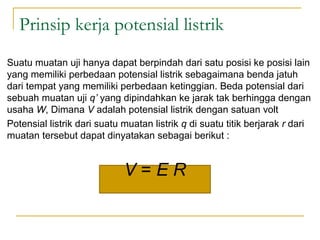

- 4. Prinsip kerja potensiallistrik Suatu muatan uji hanya dapat berpindah dari satu posisi ke posisi lain yang memiliki perbedaan potensial listrik sebagaimana benda jatuh dari tempat yang memiliki perbedaan ketinggian. Beda potensial dari sebuah muatan uji q’ yang dipindahkan ke jarak tak berhingga dengan usaha W, Dimana V adalah potensial listrik dengan satuan volt Potensial listrik dari suatu muatan listrik q di suatu titik berjarak r dari muatan tersebut dapat dinyatakan sebagai berikut : V = E R

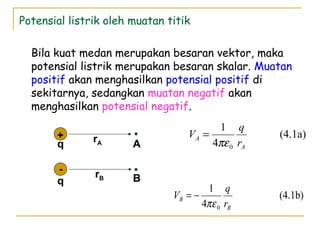

- 5. Potensial listrik olehmuatan titik Bila kuat medan merupakan besaran vektor, maka potensial listrik merupakan besaran skalar. Muatan positif akan menghasilkan potensial positif di sekitarnya, sedangkan muatan negatif akan menghasilkan potensial negatif. (4.1a) 4 1 0 A A r q V πε =+ - rAq A BrB q (4.1b) 4 1 0 B B r q V πε −=

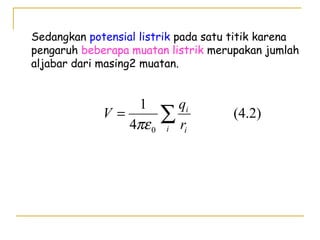

- 6. Sedangkan potensial listrikpada satu titik karena pengaruh beberapa muatan listrik merupakan jumlah aljabar dari masing2 muatan. (4.2) 4 1 0 ∑= i i i r q V πε

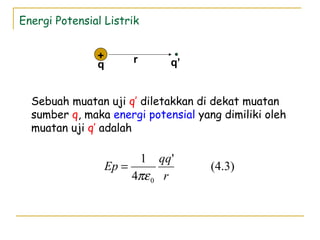

- 7. Energi Potensial Listrik Sebuahmuatan uji q’ diletakkan di dekat muatan sumber q, maka energi potensial yang dimiliki oleh muatan uji q’ adalah (4.3) ' 4 1 0 r qq Ep πε = + rq q’

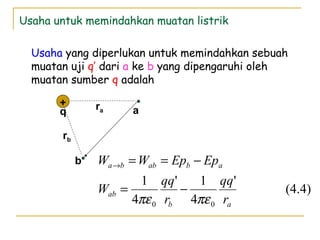

- 8. Usaha untuk memindahkanmuatan listrik Usaha yang diperlukan untuk memindahkan sebuah muatan uji q’ dari a ke b yang dipengaruhi oleh muatan sumber q adalah (4.4) ' 4 1' 4 1 00 ab ab ababba r qq r qq W EpEpWW πεπε −= −==→ + raq a b rb

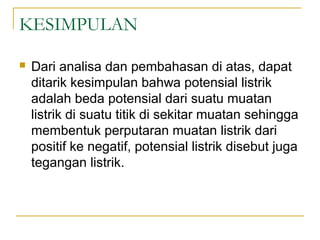

- 11. KESIMPULAN Dari analisadan pembahasan di atas, dapat ditarik kesimpulan bahwa potensial listrik adalah beda potensial dari suatu muatan listrik di suatu titik di sekitar muatan sehingga membentuk perputaran muatan listrik dari positif ke negatif, potensial listrik disebut juga tegangan listrik.
