Dokumen ini menjelaskan Hukum Kirchhoff mengenai arus listrik dalam rangkaian, yang menyatakan bahwa jumlah arus yang masuk ke titik percabangan sama dengan jumlah arus yang keluar. Contoh-contoh diberikan untuk menghitung nilai arus dalam berbagai rangkaian sederhana, baik yang bercabang maupun yang seri. Hukum ini memudahkan analisis aliran arus dalam rangkaian listrik.

1. HUKUM
KIRCHOFF

2. HUKUM I KIRCHOFF
Kuat arus total yang
masuk melalui titik
percabangan dalam
suatu rangkaian listrik
sama dengan kuat arus
total yang keluar dari titik
percabangan.
Σ Imasuk = Σ Ikeluar

3. Hukum I Kirchoff
jumlah arus masuk = jumlah arus keluar
5
4
3
2
1 I
I
I
I
I 



atau
1 2 3 4 5 0
I I I I I
    
0

I

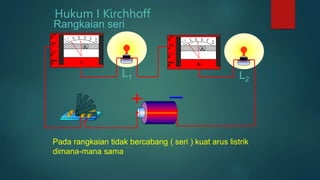

4. Hukum I Kirchhoff
Pada rangkaian tidak bercabang ( seri ) kuat arus listrik
dimana-mana sama
L1 L2
Rangkaian seri

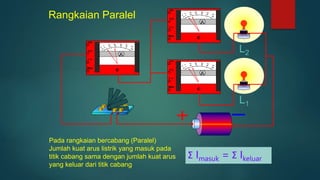

5. Pada rangkaian bercabang (Paralel)
Jumlah kuat arus listrik yang masuk pada
titik cabang sama dengan jumlah kuat arus
yang keluar dari titik cabang
L1
L2
Rangkaian Paralel
Σ Imasuk = Σ Ikeluar

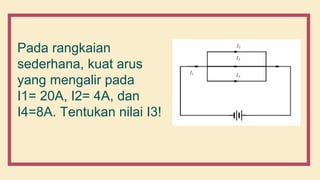

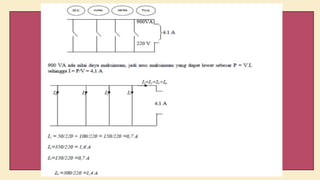

7. Pada rangkaian
sederhana, kuat arus
yang mengalir pada
I1= 20A, I2= 4A, dan
I4=8A. Tentukan nilai I3!

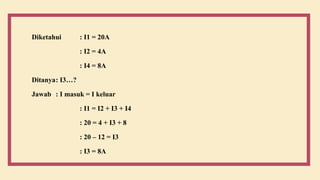

8. Diketahui : I1 = 20A
: I2 = 4A
: I4 = 8A
Ditanya: I3…?
Jawab : I masuk = I keluar
: I1 = I2 + I3 + I4
: 20 = 4 + I3 + 8
: 20 – 12 = I3
: I3 = 8A

9. Pada rangkaian
sederhana kuat arus yang
mengalir pada I1=13A,
I3=5A, I4=7A serta I5=8A.
Tentukan nilai I2!

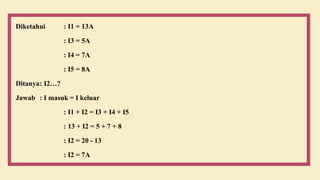

10. Diketahui : I1 = 13A
: I3 = 5A
: I4 = 7A
: I5 = 8A
Ditanya: I2…?
Jawab : I masuk = I keluar
: I1 + I2 = I3 + I4 + I5
: 13 + I2 = 5 + 7 + 8
: I2 = 20 - 13
: I2 = 7A

11. Contoh
1. Perhatikan rangkaian di bawah
dan tentukan nilai I1, I2, I3 ?
10A
40 A P
Q S
25A
I1
I2
I3
2. Tentukanlah kuat arus I1 sampai dengan I6 ?
50 mA I1 I2 I3
30mA
I4
I5
15 mA
I6 23mA
3. Perhatikan rangkaian di bawah
dan tentukan nilai I1 sampai I7 ?
12 A I1
I2
I7
I3
I4
I5
I6
Jika I1 = I2
I3 : I4 = 1 : 2
dan I5 = 2 I6
