Mesin gerinda adalah suatu alat yang ekonomis untuk menghasilkan permukaan yang halus dan dapat mencapai ketelitian yang tinggi. Mesin Gerinda merupakan salah satu jenis mesin perkakas dengan mata potong jamak, dimana mata potongnya berjumlah sangat banyak yang digunakan untuk mengasah/memotong benda kerja dengan tujuan tertentu.
Mesin gerinda adalah suatu alat yang ekonomis untuk menghasilkan permukaan yang halus dan dapat mencapai ketelitian yang tinggi. Mesin Gerinda merupakan salah satu jenis mesin perkakas dengan mata potong jamak, dimana mata potongnya berjumlah sangat banyak yang digunakan untuk mengasah/memotong benda kerja dengan tujuan tertentu.
1. Mencanai ialah proses pembuangan logam
dengan menggunakan roda pencanai
yang berputar. Roda pencanai diperbuat
daripada bahan pelelas yang diikat oleh
bahan pengikat. Dua proses mencanai
yang utama ialah proses penajaman dan
proses pencanai jitu. Proses penajaman
digunakan untuk menajamkan alat
pemotong seperti pahat, mata alat mesin
larik, mata gerudi, pisau dan lain -lain lagi.
Proses pencanai jitu pula digunakan dalam
industri bagi menghasilkankemasan
permukaan yang baik serta ukuran yang
tepat
2.

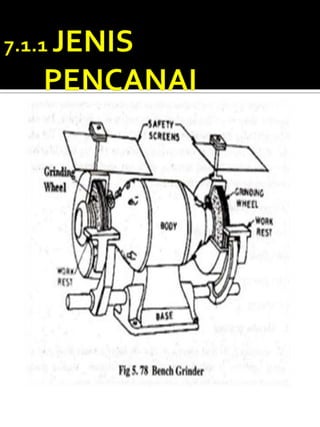

3. 1) MESIN PENCANAI
MEJA
KEGUNAANYA :
- Mempunyai 2 buah roda dimana satu
jenis kasar dan satu lagi jenis halus .
- Untuk mencanai hujung mata pemotong
yang sudah tumpul seperti pahat , gerudi ,
dan pemutar skru .
- Juga digunakan untuk mencanai bahan
– bahan lebihan sebelum disudahi dengan
alatan tangan .
- Mesin pencanai meja dipasang pada
meja atau bangku ,manakala mesin
pencanai kekaki dipasang di lantai
bengkel .
4.
5. KEGUNAANYA :
- Digunakan untuk mencanai permukaan bongkah atau
kepingan logam supaya dapat menghasilkan ukuran
yang jitu dengan permukaan yang licin .
- Benda kerja akan dipasang pada ragum magnet yang
teletak diatas meja mesin .
- Meja mesin ini boleh melakukan gerakan salingan
automatik

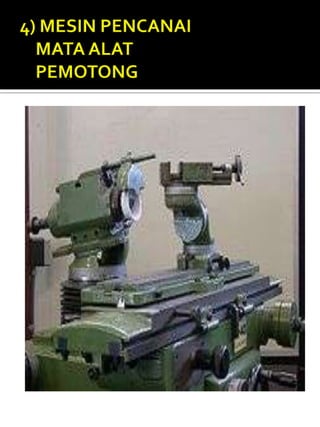

9. KEGUNAANYA :
- Digunakan untuk mencanai mata pemotong alat – alat
seperti mata alat pemotong , pelulas , dan gerudi .
10.

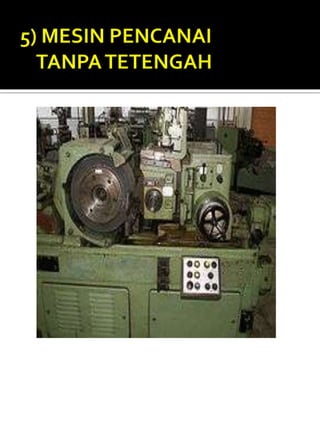

11. KEGUNAANYA :
- Terdiri daripada tiga unsur yang digunakan untuk
menyokong dan mencanai sesuatu silinder .
- Unsur – unsur tersebut ialah roda pencanai utama ,
roda pengatur , dan bilah penahan benda kerja .
12. A) JENIS PELELAS
-pelelas asli dan pelelas tiruan
-pelelas asli seperti emeri,batu pasir,korundum
dan kuarza.
-mengandungi 10%-40% benda asing dan ini
menyebabkan kecekapan pemotong kurang
baik
Pelelas tiruan adalah buatan manusia dan dibuat
direlau letrik dan lebih
keras daripada pelelas asli. Pelelas tiruan yang biasa
digunakan ialah :
i. Silikon karbide.
ii. Aluminium oksida.
iii. Intan tiruan.
iv Zircona – aluminium oksida.
v. Doron karbida.

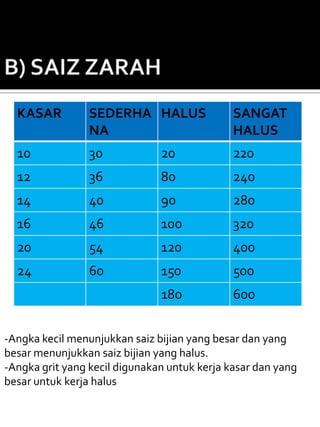

13. KASAR SEDERHA HALUS SANGAT
NA HALUS
10 30 20 220
12 36 80 240
14 40 90 280
16 46 100 320
20 54 120 400
24 60 150 500
180 600
-Angka kecil menunjukkan saiz bijian yang besar dan yang
besar menunjukkan saiz bijian yang halus.
-Angka grit yang kecil digunakan untuk kerja kasar dan yang
besar untuk kerja halus
14. Gred ditentukan oleh kekerasan sesuatu
pengikat.Pengelasan pengikat ialah dari A (paling halus)
sehingga Z (paling keras)
A Z
SANGA HALUS SEDERH KERAS SANGA
T ANA T
HALUS KERAS
EFG HIJK LMNO PQRS TUWZ
15.

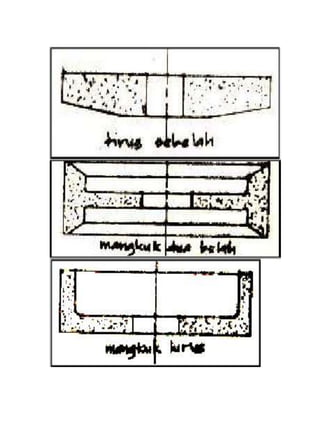

16. A-H) Bentuk A hingga bentuk H.
Digunakan sebagai roda
pencanai piring dan sering
digunakan pada mesin
pencanai
silinder,mesin pencanai
permukaan,dan kerja-kerja
am.
J-L) Roda bentuk cawan iaitu bentuk
J hingga
bentuk L digunakan pada mesin
pencanai permukaan.
M,N,P) Bentuk M,N dan P digunakan
pada mesin
pencanai mata alat pemotong.
R) Bentuk R untuk kerja mencanai
alur dan mengerat.
17.

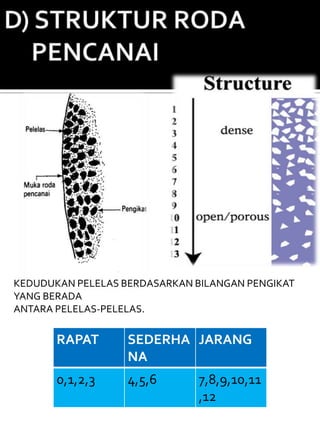

18. KEDUDUKAN PELELAS BERDASARKAN BILANGAN PENGIKAT
YANG BERADA
ANTARA PELELAS-PELELAS.
RAPAT SEDERHA JARANG
NA
0,1,2,3 4,5,6 7,8,9,10,11
,12
19. Bahan pengikat adalah menentukan kekuatan roda pencanai ,
samada roda jenis roda tegap atau roda mudah lentur. Pengikat
juga menentukan jumlah daya yang dikhendaki untuk
mengeluarkan satu zarah pelelas dari roda. Ini sanggat penting
menentukan kesan pemotongan. Terdapat lima jenis pengikat
yang biasa digunakan iaitu :
i) KEKACA
-hampir 75% roda pencanai menggunakan
pengikat jenis ini yang
mempunyai sifat keliangan dan kekuatan.
-sifatnya tidak mudah hilang pada suhu sederhana
dan apabila
terkena bendalir seperti minyak,air,dan
asid.
20. ii) SILIKAT
-melepaskan pelelas dengan lebih mudah dan ini sentiasa
menyebabkan pendedahan bijian pelelas yang baru.
-ia digunakan pada roda pencanai yang besar dan untuk
mencanai tepi alat pemotong yang suhunya tidak terlalu tinggi.
iii) SYELEK
-digunakan pada roda pencanai yang besar dan digunakan untuk
mencanai atau melicinkan alat dapur dan sebagainya.
-digunakan untuk membuat roda-roda yang nipis
iv ) GETAH
-digunakan untuk mencanai permukaan yang sangat licin seperti
dimesin pencanai tanpa tetengah.
-jenis pengikat ini kuat dan membolehkan pembuatan roda yang
nipis sehingga 1mm
v.) DAMAR
-digunakan pada roda pencanai yang boleh melakukan kerja-
kerja kasar dengan kelajuan yang sangat tinggi.
-roda-roda nipis yang digunakan untuk operasi juga menggunakan
pengikat ini

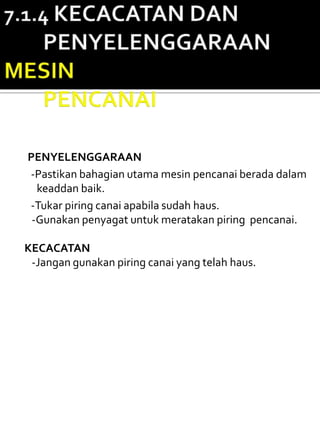

21. PENYELENGGARAAN
-Pastikan bahagian utama mesin pencanai berada dalam
keaddan baik.
-Tukar piring canai apabila sudah haus.
-Gunakan penyagat untuk meratakan piring pencanai.
KECACATAN
-Jangan gunakan piring canai yang telah haus.
22. Matikan dan cabut pengisar.
Keluarkan roda.
Lakukan "cek cincin" untuk memastikan roda tidak rosak. Adakah ini
dengan mengambil membelit dan berjalan melalui pusat roda pengisaran.
Menggantung longgar dan ketuk ia dengan objek bukan logam. Ia harus
berdering dengan nada yang sama dengan loceng. Jika tidak, ia rosak dan
perlu dibuang.
Luncurkan roda pengisaran ke lengan. Putar di sekeliling untuk
memastikan ia tidak patut terlalu ketat pada gelendong supaya ia
mempunyai ruang untuk mengembangkan semasa meningkatkan haba
manakala pengisaran.
Ketatkan bebibir roda pengisaran dengan menjaga roda tegas di tempat
dan kemudian berputar ia untuk melihat jika ia wobbles (dipanggil "truing
roda").
23. Ambil roda pengisaran dan membuang pemasangan lengan dari
mesin pengisaran.
Letakkan arbor mengimbangi ke dalam sarung roda pengisaran
dan menetapkan pada pendirian pengimbang. Buang berat
daripada lengan.
Spin roda perlahan-lahan sehingga ia berhenti
sepenuhnya dengan berat sebelah menghadap ke
bawah.
Titik sebenar roda yang menghadap ke atas perlu
ditandakan dengan kapur.
Letakkan berat kira-kira kembali pada alur bebibir
supaya mereka bertemu di bawah tanda kapur dan
mengetatkan. Jangan mengetatkan mereka terlalu
tegas, ini adalah memegang sementara.
Putarkan roda jadi cap kapur adalah pada 1 pagi dan
bergerak berat sehingga markah kapur mengekalkan
kedudukannya di sini.
Ketatkan bebibir tegas jadi mengimbangi berat tidak
bergerak.
Buang arbor dan gunung roda pada mesin di lengan
pada gelendong.
Benar roda satu masa lepas untuk menjadi tertentu ia
adalah seimbang.

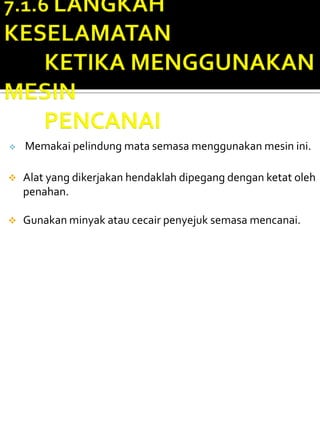

24. Memakai pelindung mata semasa menggunakan mesin ini.
Alat yang dikerjakan hendaklah dipegang dengan ketat oleh
penahan.
Gunakan minyak atau cecair penyejuk semasa mencanai.
