1. MESIN PENGISAR
(MILLING MACHINE)

2. PENGENALAN

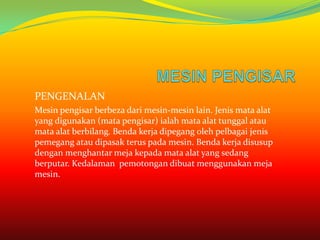

Mesin pengisar berbeza dari mesin-mesin lain. Jenis mata alat
yang digunakan (mata pengisar) ialah mata alat tunggal atau
mata alat berbilang. Benda kerja dipegang oleh pelbagai jenis
pemegang atau dipasak terus pada mesin. Benda kerja disusup
dengan menghantar meja kepada mata alat yang sedang
berputar. Kedalaman pemotongan dibuat menggunakan meja
mesin.

3. KERJA-KERJA YANG DAPAT DILAKUKAN OLEH MESIN PENGISAR
 Mengisar permukaan rata. Permukaan ufuk, tegak, permukaan
bersudut dan condong.
 Memotong berbagai-bagai jenis bahu dan alur kunci, lurah T, dan
tanggam bajang.
 Mengisar permukaan berbentuk atau tak berbentuk.
 Permukaan yang berjarak sama boleh dimesin dengan menggunakan
kepala pembahagi.
 Membuat kerja-kerja melubang.

4. JENIS MESIN PENGISAR
-Mesin pengisar turus berlutut
-Mesin pengisar pengeluaran
1.Mesin pengisar Turus Berlutut
 Mempunyai meja yang boleh bergerak membujur di atas selanya.
 Sela boleh digerakkan melintang dan dipasangkan di atas lutut.
 Lutut dipasang kepada turus dan boleh diturunkan dan dinaikkan.

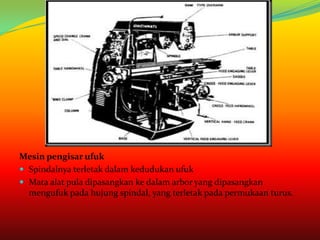

5. Mesin pengisar ufuk
 Spindalnya terletak dalam kedudukan ufuk
 Mata alat pula dipasangkan ke dalam arbor yang dipasangkan
mengufuk pada hujung spindal, yang terletak pada permukaan turus.

6. Mesin pengisar tegak
 Mempunyai spindal yang berkedudukan tegak.
Mesin Pengisar Pengeluaran
 Untuk menghasilkan bahagian-bahagian atau komponen yang
sepadan dengan kuantiti yang banyak.
 Membolehkan penduaaan bahagian-bahagian dibuat dengan pantas.

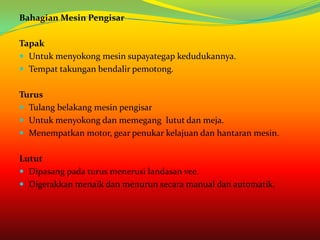

7. Bahagian Mesin Pengisar
Tapak
 Untuk menyokong mesin supayategap kedudukannya.
 Tempat takungan bendalir pemotong.
Turus
 Tulang belakang mesin pengisar
 Untuk menyokong dan memegang lutut dan meja.
 Menempatkan motor, gear penukar kelajuan dan hantaran mesin.
Lutut
 Dipasang pada turus menerusi landasan vee.
 Digerakkan menaik dan menurun secara manual dan automatik.

8. Sela
 Dipasang pada lutut menerusi landasan vee.
 Boleh berkesot keluar atau masuk dari turus (melintang) ,secara
manual atau automatik.
Meja Mesin
 Dipasang di atas tapak berkilas atau terus pada sela.
 Boleh berkesot ke kiri dan ke kanan (membujur) secara manual atau
automatik.
Overarm
 Bahagian mesin yang paling atas bagi mesin pengisar ufuk.
 Dipasangkan pada turus menerusi tanggam bajang dan boleh berkesot.
 Berfungsi sebagai penyokong dan menetapkan penjajaran arbor dan
alat tambah lain.

9. Spindal
 Berfungsi sebagai pemacu kepada arbor, mata alat dan pelbagai alaat
tambahan .
 Dial penunjuk kelajuan pula menunjukkan tingkat kelajuan yang
dibuat oleh spindal.
Penyokong arbor
 Dipasangkan pada overarm.
 Boleh ditempatkan di mana-mana kedudukan di sepanjang overarm.
 Untuk menyokong dan menjajar berbagai-bagai jenis arbor dan alat
tambah.

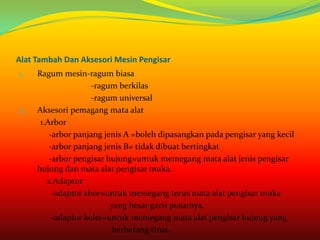

10. Alat Tambah Dan Aksesori Mesin Pengisar
1. Ragum mesin-ragum biasa
-ragum berkilas
-ragum universal
2. Aksesori pemagang mata alat
1.Arbor
-arbor panjang jenis A =boleh dipasangkan pada pengisar yang kecil
-arbor panjang jenis B= tidak dibuat bertingkat
-arbor pengisar hujung=untuk memegang mata alat jenis pengisar
hujung dan mata alat pengisar muka.
2.Adaptor
-adaptor abor=untuk memegang terus mata alat pengisar muka
yang besar garis pusatnya.
-adaptor kolet=untuk memegang mata alat pengisar hujung yang
berbatang tirus.

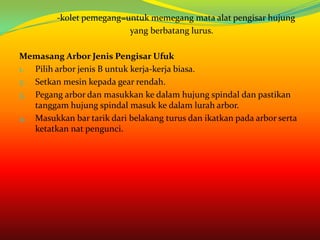

11. -kolet pemegang=untuk memegang mata alat pengisar hujung
yang berbatang lurus.
Memasang Arbor Jenis Pengisar Ufuk
1. Pilih arbor jenis B untuk kerja-kerja biasa.
2. Setkan mesin kepada gear rendah.
3. Pegang arbor dan masukkan ke dalam hujung spindal dan pastikan
tanggam hujung spindal masuk ke dalam lurah arbor.
4. Masukkan bar tarik dari belakang turus dan ikatkan pada arbor serta
ketatkan nat pengunci.

12. Memasang Mata Alat ke Dalam Arbor
1. Tentukan kedudukan mata alat dalam arbor dengan menyusun
relang.
2. Masukkan kunci ke dalam alur kunci arbor.
3. Masukkkan mata alat ke dalam arbor dan jajarkan alur kunci.
4. Masukkan relang dan relang galas di bahagian paling hujung.
5. Laraskan overarm dan pasangkan penyokong arbor. Pastikan semua
nat diketatkan.
Kepala Penggerek
Digunakan untuk meluaskan lubang supaya dapat menghasilkan
saiz yang tepat dan kesudahan permukaan yang baik.

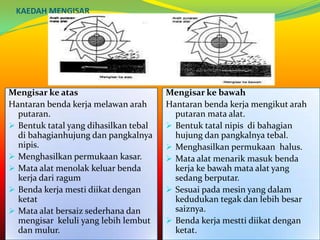

13. KAEDAH MENGISAR
Mengisar ke atas Mengisar ke bawah
Hantaran benda kerja melawan arah Hantaran benda kerja mengikut arah
putaran. putaran mata alat.
 Bentuk tatal yang dihasilkan tebal  Bentuk tatal nipis di bahagian
di bahagianhujung dan pangkalnya hujung dan pangkalnya tebal.
nipis.  Menghasilkan permukaan halus.
 Menghasilkan permukaan kasar.  Mata alat menarik masuk benda
 Mata alat menolak keluar benda kerja ke bawah mata alat yang
kerja dari ragum sedang berputar.
 Benda kerja mesti diikat dengan  Sesuai pada mesin yang dalam
ketat kedudukan tegak dan lebih besar
 Mata alat bersaiz sederhana dan saiznya.
mengisar keluli yang lebih lembut  Benda kerja mestti diikat dengan
dan mulur. ketat.

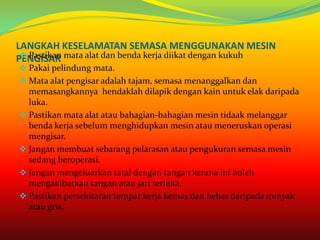

14. LANGKAH KESELAMATAN SEMASA MENGGUNAKAN MESIN
 Pastikan
PENGISAR mata alat dan benda kerja diikat dengan kukuh
 Pakai pelindung mata.
 Mata alat pengisar adalah tajam, semasa menanggalkan dan
memasangkannya hendaklah dilapik dengan kain untuk elak daripada
luka.
 Pastikan mata alat atau bahagian-bahagian mesin tidaak melanggar
benda kerja sebelum menghidupkan mesin atau meneruskan operasi
mengisar.
 Jangan membuat sebarang pelarasan atau pengukuran semasa mesin
sedang beroperasi.
 Jangan mengeluarkan tatal dengan tangan kerana ini boleh
mengakibatkan tangan atau jari terluka.
 Pastikan persekitaran tempat kerja kemas dan bebas daripada minyak
atau gris.

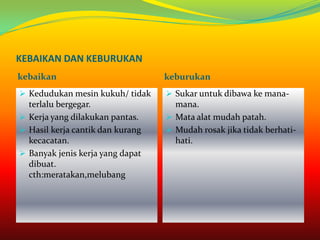

15. KEBAIKAN DAN KEBURUKAN
kebaikan keburukan
 Kedudukan mesin kukuh/ tidak  Sukar untuk dibawa ke mana-
terlalu bergegar. mana.
 Kerja yang dilakukan pantas.  Mata alat mudah patah.
 Hasil kerja cantik dan kurang  Mudah rosak jika tidak berhati-
kecacatan. hati.
 Banyak jenis kerja yang dapat
dibuat.
cth:meratakan,melubang
