Smn 1013 topik 2 peralatan tangan (1)
Dokumen ini membincangkan penggunaan peralatan tangan dalam kerja pertukangan, termasuk pelbagai jenis kikir dan pahat, serta cara penjagaan dan teknik yang betul semasa menggunakannya. Ia juga menerangkan tentang alat seperti gergaji dan tukul, serta faktor-faktor penting dalam pemilihan dan penggunaan alat-alat tersebut. Pemahaman yang baik tentang jenis dan fungsi peralatan ini adalah penting untuk melakukan kerja dengan berkesan dan selamat.
Smn 1013 topik 2 peralatan tangan (1)

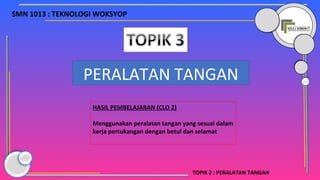

- 2. SMN 1013 :TEKNOLOGI WOKSYOP 2 PERALATAN TANGAN HASIL PEMBELAJARAN (CLO 2) Menggunakan peralatan tangan yang sesuai dalam kerja pertukangan dengan betul dan selamat TOPIK 2 : PERALATAN TANGAN

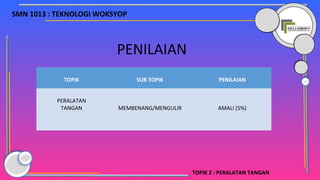

- 3. 3 TOPIK SUB TOPIKPENILAIAN PERALATAN TANGAN MEMBENANG/MENGULIR AMALI (5%) PENILAIAN SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

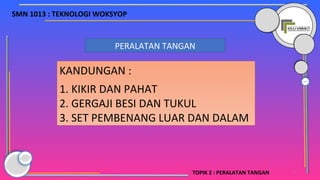

- 4. 4 PERALATAN TANGAN KANDUNGAN : 1.KIKIR DAN PAHAT 2. GERGAJI BESI DAN TUKUL 3. SET PEMBENANG LUAR DAN DALAM SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

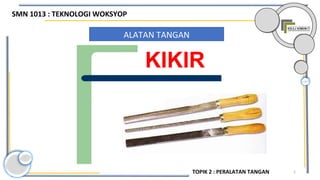

- 5. 5 ALATAN TANGAN KIKIR SMN 1013: TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

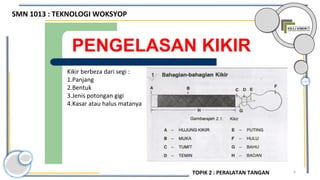

- 6. 6 PENGELASAN KIKIR Kikir berbezadari segi : 1.Panjang 2.Bentuk 3.Jenis potongan gigi 4.Kasar atau halus matanya SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

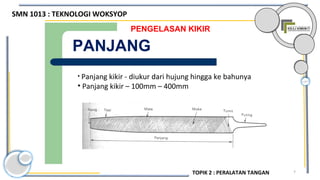

- 7. 7 PENGELASAN KIKIR PANJANG • Panjangkikir - diukur dari hujung hingga ke bahunya • Panjang kikir – 100mm – 400mm SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

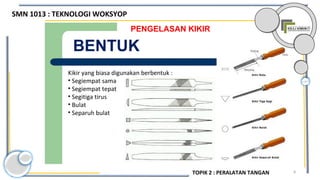

- 8. 8 PENGELASAN KIKIR BENTUK Kikir yangbiasa digunakan berbentuk : • Segiempat sama • Segiempat tepat • Segitiga tirus • Bulat • Separuh bulat SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

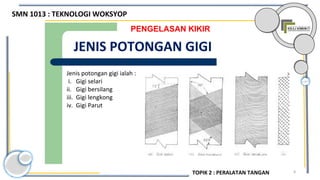

- 9. 9 PENGELASAN KIKIR JENIS POTONGANGIGI Jenis potongan gigi ialah : i. Gigi selari ii. Gigi bersilang iii. Gigi lengkong iv. Gigi Parut SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

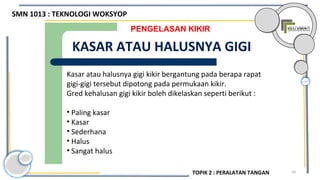

- 10. 10 PENGELASAN KIKIR KASAR ATAUHALUSNYA GIGI Kasar atau halusnya gigi kikir bergantung pada berapa rapat gigi-gigi tersebut dipotong pada permukaan kikir. Gred kehalusan gigi kikir boleh dikelaskan seperti berikut : • Paling kasar • Kasar • Sederhana • Halus • Sangat halus SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

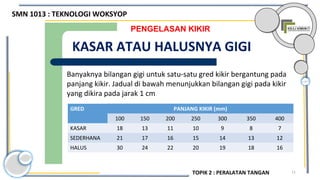

- 11. 11 PENGELASAN KIKIR KASAR ATAUHALUSNYA GIGI Banyaknya bilangan gigi untuk satu-satu gred kikir bergantung pada panjang kikir. Jadual di bawah menunjukkan bilangan gigi pada kikir yang dikira pada jarak 1 cm GRED PANJANG KIKIR (mm) 100 150 200 250 300 350 400 KASAR 18 13 11 10 9 8 7 SEDERHANA 21 17 16 15 14 13 12 HALUS 30 24 22 20 19 18 16 SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

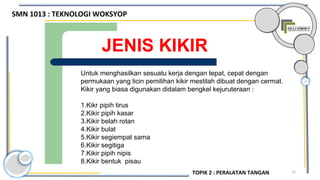

- 12. 12 JENIS KIKIR Untuk menghasilkansesuatu kerja dengan tepat, cepat dengan permukaan yang licin pemilihan kikir mestilah dibuat dengan cermat. Kikir yang biasa digunakan didalam bengkel kejuruteraan : 1.Kikr pipih tirus 2.Kikir pipih kasar 3.Kikir belah rotan 4.Kikir bulat 5.Kikir segiempat sama 6.Kikir segitiga 7.Kikir pipih nipis 8.Kikir bentuk pisau SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

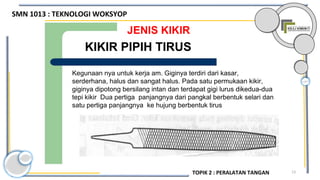

- 13. 13 JENIS KIKIR Kegunaan nyauntuk kerja am. Giginya terdiri dari kasar, serderhana, halus dan sangat halus. Pada satu permukaan kikir, giginya dipotong bersilang intan dan terdapat gigi lurus dikedua-dua tepi kikir Dua pertiga panjangnya dari pangkal berbentuk selari dan satu pertiga panjangnya ke hujung berbentuk tirus KIKIR PIPIH TIRUS SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

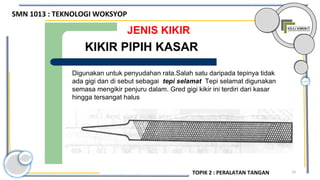

- 14. 14 JENIS KIKIR Digunakan untukpenyudahan rata.Salah satu daripada tepinya tidak ada gigi dan di sebut sebagai tepi selamat Tepi selamat digunakan semasa mengikir penjuru dalam. Gred gigi kikir ini terdiri dari kasar hingga tersangat halus KIKIR PIPIH KASAR SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

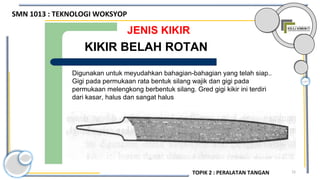

- 15. 15 JENIS KIKIR Digunakan untukmeyudahkan bahagian-bahagian yang telah siap.. Gigi pada permukaan rata bentuk silang wajik dan gigi pada permukaan melengkong berbentuk silang. Gred gigi kikir ini terdiri dari kasar, halus dan sangat halus KIKIR BELAH ROTAN SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN
- 16. 16 JENIS KIKIR Kikir inijuga disebut kikir ekor tikus digunakan untuk membesarkan lubang yang berbentuk bulat dan melengkong. Gred gigi kikir ini terdiri dari kasar hingga sangat halus KIKIR BULAT SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

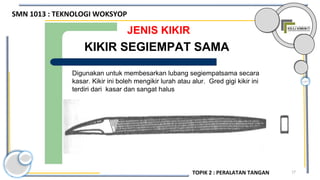

- 17. 17 JENIS KIKIR Digunakan untukmembesarkan lubang segiempatsama secara kasar. Kikir ini boleh mengikir lurah atau alur. Gred gigi kikir ini terdiri dari kasar dan sangat halus KIKIR SEGIEMPAT SAMA SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

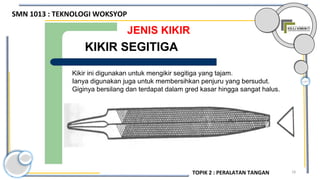

- 18. 18 JENIS KIKIR Kikir inidigunakan untuk mengikir segitiga yang tajam. Ianya digunakan juga untuk membersihkan penjuru yang bersudut. Giginya bersilang dan terdapat dalam gred kasar hingga sangat halus. KIKIR SEGITIGA SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

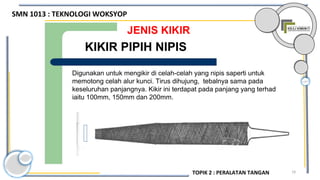

- 19. 19 JENIS KIKIR Digunakan untukmengikir di celah-celah yang nipis saperti untuk memotong celah alur kunci. Tirus dihujung, tebalnya sama pada keseluruhan panjangnya. Kikir ini terdapat pada panjang yang terhad iaitu 100mm, 150mm dan 200mm. KIKIR PIPIH NIPIS SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

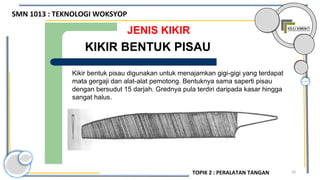

- 20. 20 JENIS KIKIR Kikir bentukpisau digunakan untuk menajamkan gigi-gigi yang terdapat mata gergaji dan alat-alat pemotong. Bentuknya sama saperti pisau dengan bersudut 15 darjah. Grednya pula terdiri daripada kasar hingga sangat halus. KIKIR BENTUK PISAU SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

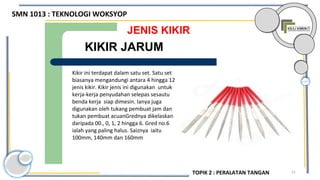

- 21. 21 JENIS KIKIR Kikir initerdapat dalam satu set. Satu set biasanya mengandungi antara 4 hingga 12 jenis kikir. Kikir jenis ini digunakan untuk kerja-kerja penyudahan selepas sesautu benda kerja siap dimesin. Ianya juga digunakan oleh tukang pembuat jam dan tukan pembuat acuanGrednya dikelaskan daripada 00., 0, 1, 2 hingga 6. Gred no.6 ialah yang paling halus. Saiznya iaitu 100mm, 140mm dan 160mm KIKIR JARUM SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

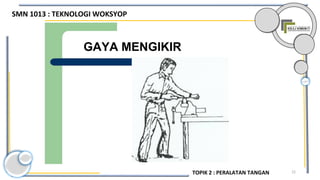

- 22. 22 GAYA MENGIKIR SMN 1013: TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

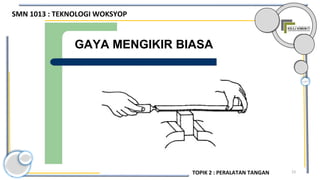

- 23. 23 GAYA MENGIKIR BIASA SMN1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

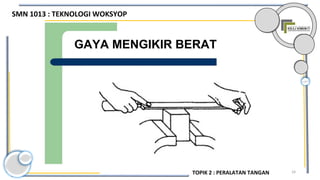

- 24. 24 GAYA MENGIKIR BERAT SMN1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

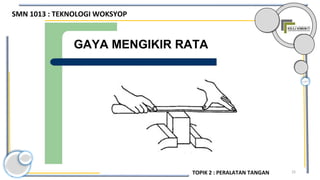

- 25. 25 GAYA MENGIKIR RATA SMN1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

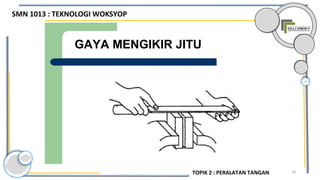

- 26. 26 GAYA MENGIKIR JITU SMN1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN
- 27. 27 Semasa mengikir permukaanyang dikikir hendaklah sentiasa dilitupi kikir. Dengan cara ini bendakerja dapat dikikir dengan rata CARA DAN GAYA MENGIKIR MENGIKIR RATA SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

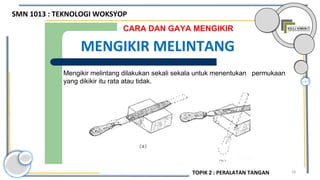

- 28. 28 Mengikir melintang dilakukansekali sekala untuk menentukan permukaan yang dikikir itu rata atau tidak. CARA DAN GAYA MENGIKIR MENGIKIR MELINTANG SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN
- 29. 29 Cara ini digunakanuntuk menyudahkan benda kerja supaya kelihatan licin dan cantik. Cara ini juga digunakan untuk mengikir logam yang nipis. Semasa mengikir tekanan pada kedua-dua tangan hendaklah sama dan stabil. CARA DAN GAYA MENGIKIR MENGIKIR TARIK SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

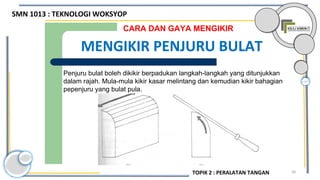

- 30. 30 Penjuru bulat bolehdikikir berpadukan langkah-langkah yang ditunjukkan dalam rajah. Mula-mula kikir kasar melintang dan kemudian kikir bahagian pepenjuru yang bulat pula. CARA DAN GAYA MENGIKIR MENGIKIR PENJURU BULAT SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

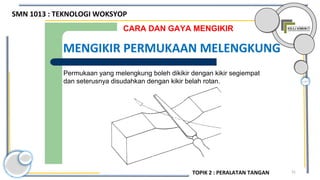

- 31. 31 Permukaan yang melengkungboleh dikikir dengan kikir segiempat dan seterusnya disudahkan dengan kikir belah rotan. CARA DAN GAYA MENGIKIR MENGIKIR PERMUKAAN MELENGKUNG SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

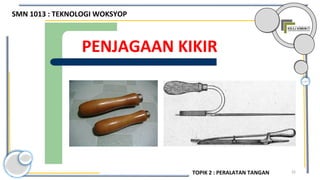

- 32. 32 PENJAGAAN KIKIR SMN 1013: TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

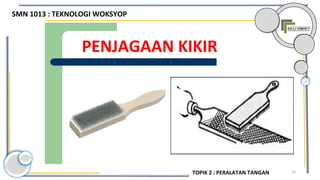

- 33. 33 PENJAGAAN KIKIR SMN 1013: TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

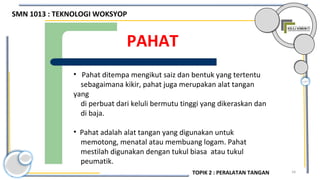

- 34. 34 PAHAT • Pahat ditempamengikut saiz dan bentuk yang tertentu sebagaimana kikir, pahat juga merupakan alat tangan yang di perbuat dari keluli bermutu tinggi yang dikeraskan dan di baja. • Pahat adalah alat tangan yang digunakan untuk memotong, menatal atau membuang logam. Pahat mestilah digunakan dengan tukul biasa atau tukul peumatik. SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN
- 35. 35 SUDUT MATA PAHAT Apabilahendak memahat sesuatu bahan sudut-sudut yang berikut perlu diberi perhatian supaya kerja tersebut dapaat dilakukan dengan berkesan. Sudutpahat dipegang antara 35% hingga 40%. Jika keluar daripada lingkungan tersebut pemotongan tidak akan sempurna. Sudut pemotongan mata pahat bergantung kepada kekerasan bahan yang hendak dipotong. LOGAM SUDUT Keluli 70% Besi tuangan 60% Keluli serderhana 60%-70% Loyang 45%-60% Tembaga 45% Aluminium 30% Jadual sudut mata pahat SMN 1013 : TEKNOLOGI WOKSYOP

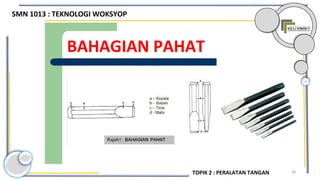

- 36. 36 BAHAGIAN PAHAT SMN 1013: TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

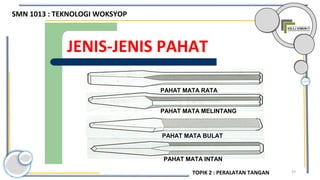

- 37. 37 JENIS-JENIS PAHAT PAHAT MATARATA PAHAT MATA MELINTANG PAHAT MATA BULAT PAHAT MATA INTAN SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

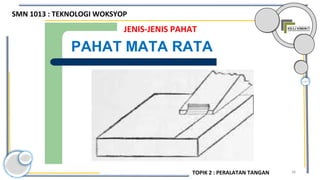

- 38. 38 JENIS-JENIS PAHAT PAHAT MATARATA SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

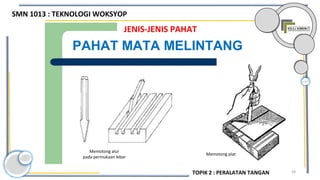

- 39. 39 JENIS-JENIS PAHAT PAHAT MATAMELINTANG Memotong alur pada permukaan lebar Memotong plat SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

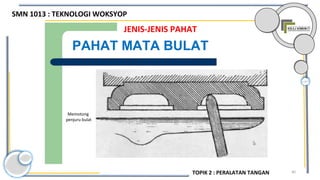

- 40. 40 JENIS-JENIS PAHAT PAHAT MATABULAT Memotong penjuru bulat SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

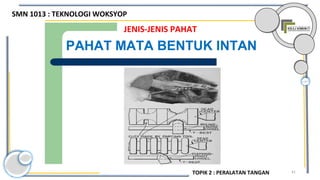

- 41. 41 JENIS-JENIS PAHAT PAHAT MATABENTUK INTAN SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

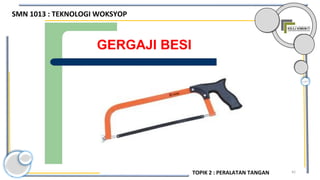

- 42. 42 GERGAJI BESI SMN 1013: TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

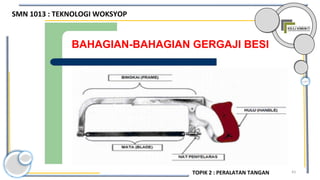

- 43. 43 BAHAGIAN-BAHAGIAN GERGAJI BESI SMN1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN
- 44. 44 BAHAGIAN-BAHAGIAN GERGAJI BESI BINGKAI SMN1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

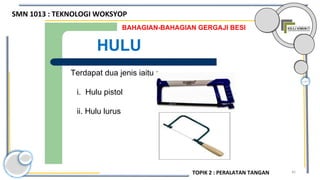

- 45. 45 BAHAGIAN-BAHAGIAN GERGAJI BESI HULU Terdapatdua jenis iaitu : i. Hulu pistol ii. Hulu lurus SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN
- 46. 46 BAHAGIAN-BAHAGIAN GERGAJI BESI NATPELARAS Nat pelaras membolehkan mata gergaji yang panjangnya berlainan dipegang pada bingkai. Ketegangan mata gergaji itu boleh dilaraskan dengan nat berkepak. Nat Pelaras Nat Pelaras SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

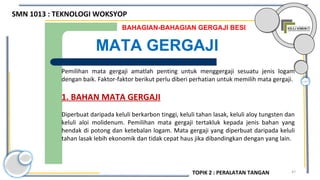

- 47. 47 BAHAGIAN-BAHAGIAN GERGAJI BESI MATAGERGAJI Pemilihan mata gergaji amatlah penting untuk menggergaji sesuatu jenis logam dengan baik. Faktor-faktor berikut perlu diberi perhatian untuk memilih mata gergaji. 1. BAHAN MATA GERGAJI Diperbuat daripada keluli berkarbon tinggi, keluli tahan lasak, keluli aloy tungsten dan keluli aloi molidenum. Pemilihan mata gergaji tertakluk kepada jenis bahan yang hendak di potong dan ketebalan logam. Mata gergaji yang diperbuat daripada keluli tahan lasak lebih ekonomik dan tidak cepat haus jika dibandingkan dengan yang lain. SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

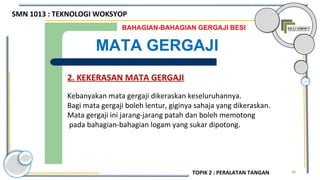

- 48. 48 BAHAGIAN-BAHAGIAN GERGAJI BESI MATAGERGAJI 2. KEKERASAN MATA GERGAJI Kebanyakan mata gergaji dikeraskan keseluruhannya. Bagi mata gergaji boleh lentur, giginya sahaja yang dikeraskan. Mata gergaji ini jarang-jarang patah dan boleh memotong pada bahagian-bahagian logam yang sukar dipotong. SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

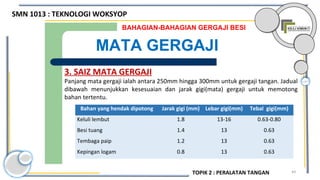

- 49. 49 BAHAGIAN-BAHAGIAN GERGAJI BESI MATAGERGAJI 3. SAIZ MATA GERGAJI Panjang mata gergaji ialah antara 250mm hingga 300mm untuk gergaji tangan. Jadual dibawah menunjukkan kesesuaian dan jarak gigi(mata) gergaji untuk memotong bahan tertentu. Bahan yang hendak dipotong Jarak gigi (mm) Lebar gigi(mm) Tebal gigi(mm) Keluli lembut 1.8 13-16 0.63-0.80 Besi tuang 1.4 13 0.63 Tembaga paip 1.2 13 0.63 Kepingan logam 0.8 13 0.63 SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

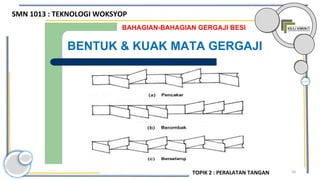

- 50. 50 BAHAGIAN-BAHAGIAN GERGAJI BESI BENTUK& KUAK MATA GERGAJI SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

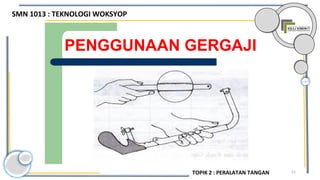

- 51. 51 PENGGUNAAN GERGAJI SMN 1013: TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

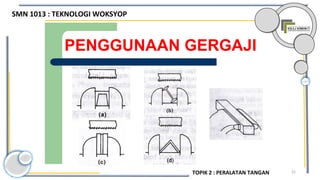

- 52. 52 PENGGUNAAN GERGAJI SMN 1013: TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

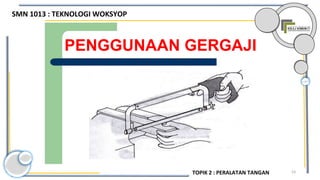

- 53. 53 PENGGUNAAN GERGAJI SMN 1013: TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

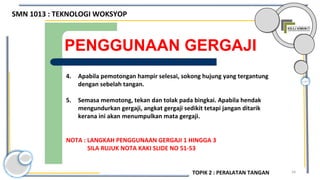

- 54. 54 PENGGUNAAN GERGAJI 4. Apabilapemotongan hampir selesai, sokong hujung yang tergantung dengan sebelah tangan. 5. Semasa memotong, tekan dan tolak pada bingkai. Apabila hendak mengundurkan gergaji, angkat gergaji sedikit tetapi jangan ditarik kerana ini akan menumpulkan mata gergaji. NOTA : LANGKAH PENGGUNAAN GERGAJI 1 HINGGA 3 SILA RUJUK NOTA KAKI SLIDE NO 51-53 SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

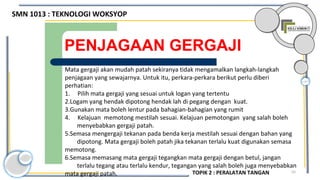

- 55. 55 PENJAGAAN GERGAJI Mata gergajiakan mudah patah sekiranya tidak mengamalkan langkah-langkah penjagaan yang sewajarnya. Untuk itu, perkara-perkara berikut perlu diberi perhatian: 1. Pilih mata gergaji yang sesuai untuk logan yang tertentu 2.Logam yang hendak dipotong hendak lah di pegang dengan kuat. 3.Gunakan mata boleh lentur pada bahagian-bahagian yang rumit 4. Kelajuan memotong mestilah sesuai. Kelajuan pemotongan yang salah boleh menyebabkan gergaji patah. 5.Semasa mengergaji tekanan pada benda kerja mestilah sesuai dengan bahan yang dipotong. Mata gergaji boleh patah jika tekanan terlalu kuat digunakan semasa memotong. 6.Semasa memasang mata gergaji tegangkan mata gergaji dengan betul, jangan terlalu tegang atau terlalu kendur, tegangan yang salah boleh juga menyebabkan mata gergaji patah. SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

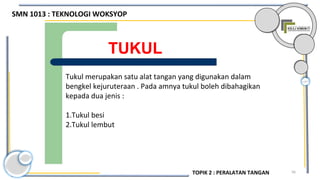

- 56. 56 TUKUL Tukul merupakan satualat tangan yang digunakan dalam bengkel kejuruteraan . Pada amnya tukul boleh dibahagikan kepada dua jenis : 1.Tukul besi 2.Tukul lembut SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

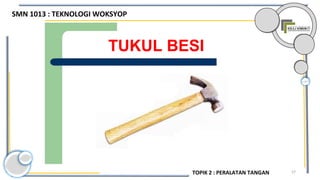

- 57. 57 TUKUL BESI SMN 1013: TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

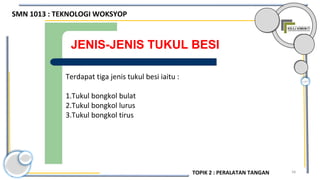

- 58. 58 JENIS-JENIS TUKUL BESI Terdapattiga jenis tukul besi iaitu : 1.Tukul bongkol bulat 2.Tukul bongkol lurus 3.Tukul bongkol tirus SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

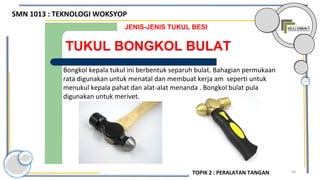

- 59. 59 TUKUL BONGKOL BULAT JENIS-JENISTUKUL BESI Bongkol kepala tukul ini berbentuk separuh bulat. Bahagian permukaan rata digunakan untuk menatal dan membuat kerja am seperti untuk menukul kepala pahat dan alat-alat menanda . Bongkol bulat pula digunakan untuk merivet. SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

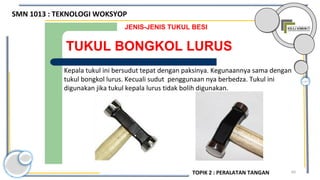

- 60. 60 TUKUL BONGKOL LURUS JENIS-JENISTUKUL BESI Kepala tukul ini bersudut tepat dengan paksinya. Kegunaannya sama dengan tukul bongkol lurus. Kecuali sudut penggunaan nya berbedza. Tukul ini digunakan jika tukul kepala lurus tidak bolih digunakan. SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

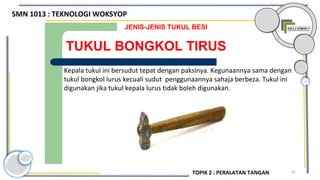

- 61. 61 TUKUL BONGKOL TIRUS JENIS-JENISTUKUL BESI Kepala tukul ini bersudut tepat dengan paksinya. Kegunaannya sama dengan tukul bongkol lurus kecuali sudut penggunaannya sahaja berbeza. Tukul ini digunakan jika tukul kepala lurus tidak boleh digunakan. SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

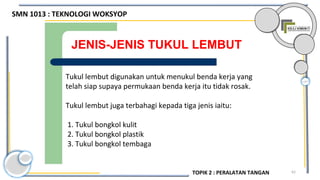

- 62. 62 JENIS-JENIS TUKUL LEMBUT Tukullembut digunakan untuk menukul benda kerja yang telah siap supaya permukaan benda kerja itu tidak rosak. Tukul lembut juga terbahagi kepada tiga jenis iaitu: 1. Tukul bongkol kulit 2. Tukul bongkol plastik 3. Tukul bongkol tembaga SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

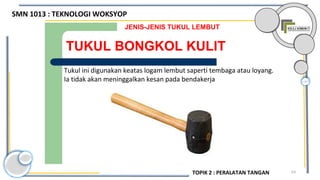

- 63. 63 TUKUL BONGKOL KULIT JENIS-JENISTUKUL LEMBUT Tukul ini digunakan keatas logam lembut saperti tembaga atau loyang. Ia tidak akan meninggalkan kesan pada bendakerja SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

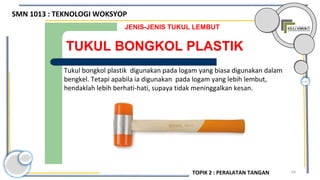

- 64. 64 TUKUL BONGKOL PLASTIK JENIS-JENISTUKUL LEMBUT Tukul bongkol plastik digunakan pada logam yang biasa digunakan dalam bengkel. Tetapi apabila ia digunakan pada logam yang lebih lembut, hendaklah lebih berhati-hati, supaya tidak meninggalkan kesan. SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

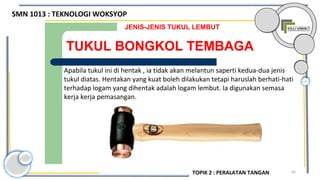

- 65. 65 TUKUL BONGKOL TEMBAGA JENIS-JENISTUKUL LEMBUT Apabila tukul ini di hentak , ia tidak akan melantun saperti kedua-dua jenis tukul diatas. Hentakan yang kuat boleh dilakukan tetapi haruslah berhati-hati terhadap logam yang dihentak adalah logam lembut. Ia digunakan semasa kerja kerja pemasangan. SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

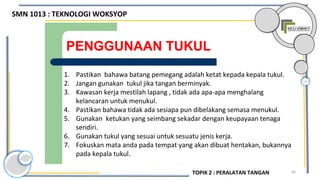

- 66. 66 PENGGUNAAN TUKUL 1. Pastikanbahawa batang pemegang adalah ketat kepada kepala tukul. 2. Jangan gunakan tukul jika tangan berminyak. 3. Kawasan kerja mestilah lapang , tidak ada apa-apa menghalang kelancaran untuk menukul. 4. Pastikan bahawa tidak ada sesiapa pun dibelakang semasa menukul. 5. Gunakan ketukan yang seimbang sekadar dengan keupayaan tenaga sendiri. 6. Gunakan tukul yang sesuai untuk sesuatu jenis kerja. 7. Fokuskan mata anda pada tempat yang akan dibuat hentakan, bukannya pada kepala tukul. SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

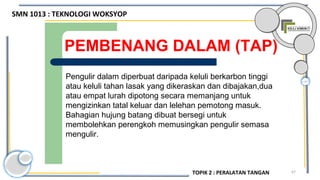

- 67. 67 PEMBENANG DALAM (TAP) Pengulirdalam diperbuat daripada keluli berkarbon tinggi atau keluli tahan lasak yang dikeraskan dan dibajakan,dua atau empat lurah dipotong secara memanjang untuk mengizinkan tatal keluar dan lelehan pemotong masuk. Bahagian hujung batang dibuat bersegi untuk membolehkan perengkoh memusingkan pengulir semasa mengulir. SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

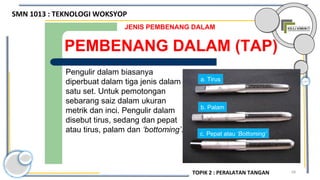

- 68. 68 PEMBENANG DALAM (TAP) JENISPEMBENANG DALAM Pengulir dalam biasanya diperbuat dalam tiga jenis dalam satu set. Untuk pemotongan sebarang saiz dalam ukuran metrik dan inci. Pengulir dalam disebut tirus, sedang dan pepat atau tirus, palam dan ‘bottoming’. a. Tirus b. Palam c. Pepat atau ‘Bottoming’ SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

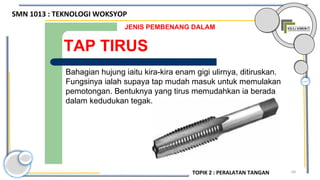

- 69. 69 TAP TIRUS JENIS PEMBENANGDALAM Bahagian hujung iaitu kira-kira enam gigi ulirnya, ditiruskan. Fungsinya ialah supaya tap mudah masuk untuk memulakan pemotongan. Bentuknya yang tirus memudahkan ia berada dalam kedudukan tegak. SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

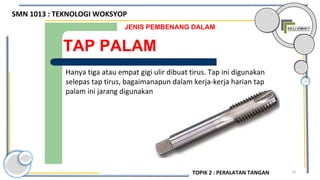

- 70. 70 TAP PALAM JENIS PEMBENANGDALAM Hanya tiga atau empat gigi ulir dibuat tirus. Tap ini digunakan selepas tap tirus, bagaimanapun dalam kerja-kerja harian tap palam ini jarang digunakan. SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

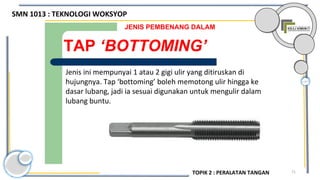

- 71. 71 Uai digunakan TAP ‘BOTTOMING’ JENISPEMBENANG DALAM Jenis ini mempunyai 1 atau 2 gigi ulir yang ditiruskan di hujungnya. Tap ‘bottoming’ boleh memotong ulir hingga ke dasar lubang, jadi ia sesuai digunakan untuk mengulir dalam lubang buntu. SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN
- 72. 72 PERENGKUH TAP PEMBENANG DALAM Fungsiperengkuh ialah untuk memutar masuk atau memutar keluar tap. Perengkuh terbahagi kepada dua jenis, iaitu : 1.Perengkuh biasa 2.Perengkuh jenis cuk SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

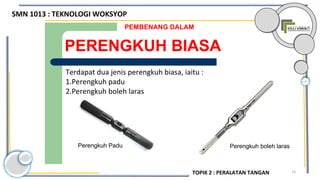

- 73. 73 PERENGKUH BIASA PEMBENANG DALAM Terdapatdua jenis perengkuh biasa, iaitu : 1.Perengkuh padu 2.Perengkuh boleh laras Perengkuh Padu Perengkuh boleh laras SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

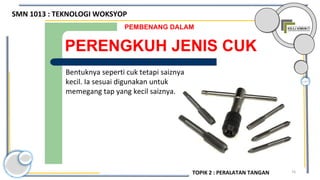

- 74. 74 PERENGKUH JENIS CUK PEMBENANGDALAM Bentuknya seperti cuk tetapi saiznya kecil. Ia sesuai digunakan untuk memegang tap yang kecil saiznya. SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

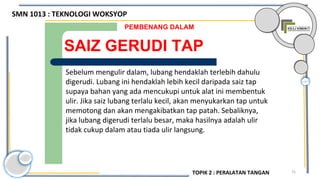

- 75. 75 SAIZ GERUDI TAP PEMBENANGDALAM Sebelum mengulir dalam, lubang hendaklah terlebih dahulu digerudi. Lubang ini hendaklah lebih kecil daripada saiz tap supaya bahan yang ada mencukupi untuk alat ini membentuk ulir. Jika saiz lubang terlalu kecil, akan menyukarkan tap untuk memotong dan akan mengakibatkan tap patah. Sebaliknya, jika lubang digerudi terlalu besar, maka hasilnya adalah ulir tidak cukup dalam atau tiada ulir langsung. SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

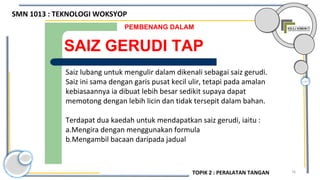

- 76. 76 SAIZ GERUDI TAP PEMBENANGDALAM Saiz lubang untuk mengulir dalam dikenali sebagai saiz gerudi. Saiz ini sama dengan garis pusat kecil ulir, tetapi pada amalan kebiasaannya ia dibuat lebih besar sedikit supaya dapat memotong dengan lebih licin dan tidak tersepit dalam bahan. Terdapat dua kaedah untuk mendapatkan saiz gerudi, iaitu : a.Mengira dengan menggunakan formula b.Mengambil bacaan daripada jadual SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN
- 77. 77 KIRAAN FORMULA SAIZ GERUDITAP Contoh : Hitung saiz gerudi tap yang digunakan untuk memotong benang M22 X 2.5 Formula, Saiz Gerudi Tap(SGT) = Garis Pusat Ulir(mm) – Pic Ulir(mm) SGT = 22mm – 2.5mm = 19.5mm SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

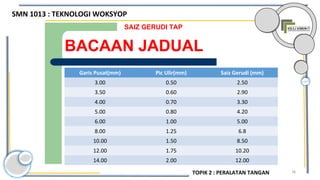

- 78. 78 BACAAN JADUAL SAIZ GERUDITAP Garis Pusat(mm) Pic Ulir(mm) Saiz Gerudi (mm) 3.00 0.50 2.50 3.50 0.60 2.90 4.00 0.70 3.30 5.00 0.80 4.20 6.00 1.00 5.00 8.00 1.25 6.8 10.00 1.50 8.50 12.00 1.75 10.20 14.00 2.00 12.00 SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

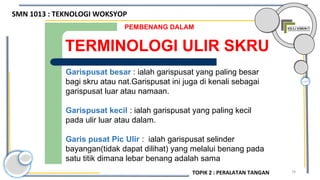

- 79. 79 TERMINOLOGI ULIR SKRU PEMBENANGDALAM Garispusat besar : ialah garispusat yang paling besar bagi skru atau nat.Garispusat ini juga di kenali sebagai garispusat luar atau namaan. Garispusat kecil : ialah garispusat yang paling kecil pada ulir luar atau dalam. Garis pusat Pic Ulir : ialah garispusat selinder bayangan(tidak dapat dilihat) yang melalui benang pada satu titik dimana lebar benang adalah sama SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

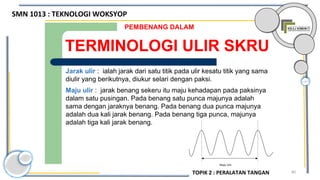

- 80. 80 TERMINOLOGI ULIR SKRU PEMBENANGDALAM Jarak ulir : ialah jarak dari satu titik pada ulir kesatu titik yang sama diulir yang berikutnya, diukur selari dengan paksi. Maju ulir : jarak benang sekeru itu maju kehadapan pada paksinya dalam satu pusingan. Pada benang satu punca majunya adalah sama dengan jaraknya benang. Pada benang dua punca majunya adalah dua kali jarak benang. Pada benang tiga punca, majunya adalah tiga kali jarak benang. Maju Ulir SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

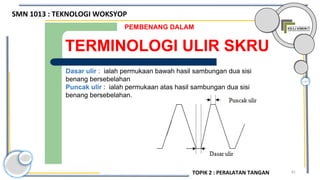

- 81. 81 TERMINOLOGI ULIR SKRU PEMBENANGDALAM Dasar ulir : ialah permukaan bawah hasil sambungan dua sisi benang bersebelahan Puncak ulir : ialah permukaan atas hasil sambungan dua sisi benang bersebelahan. SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

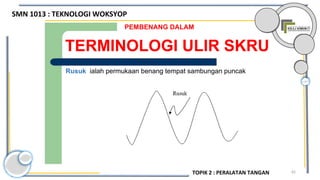

- 82. 82 TERMINOLOGI ULIR SKRU PEMBENANGDALAM Rusuk ialah permukaan benang tempat sambungan puncak SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

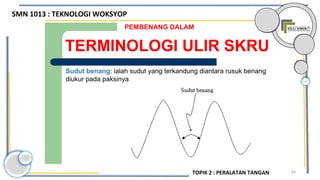

- 83. 83 TERMINOLOGI ULIR SKRU PEMBENANGDALAM Sudut benang: ialah sudut yang terkandung diantara rusuk benang diukur pada paksinya SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

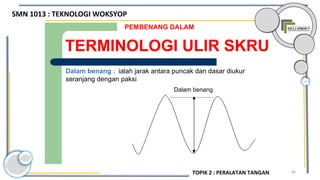

- 84. 84 Da TERMINOLOGI ULIR SKRU PEMBENANGDALAM Dalam benang : ialah jarak antara puncak dan dasar diukur seranjang dengan paksi Dalam benang SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

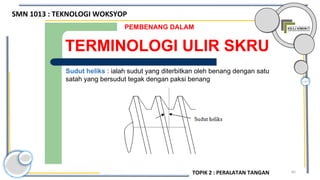

- 85. 85 TERMINOLOGI ULIR SKRU PEMBENANGDALAM Sudut heliks : ialah sudut yang diterbitkan oleh benang dengan satu satah yang bersudut tegak dengan paksi benang SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

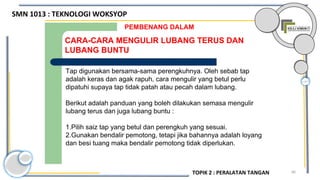

- 86. 86 CARA-CARA MENGULIR LUBANGTERUS DAN LUBANG BUNTU PEMBENANG DALAM Tap digunakan bersama-sama perengkuhnya. Oleh sebab tap adalah keras dan agak rapuh, cara mengulir yang betul perlu dipatuhi supaya tap tidak patah atau pecah dalam lubang. Berikut adalah panduan yang boleh dilakukan semasa mengulir lubang terus dan juga lubang buntu : 1.Pilih saiz tap yang betul dan perengkuh yang sesuai. 2.Gunakan bendalir pemotong, tetapi jika bahannya adalah loyang dan besi tuang maka bendalir pemotong tidak diperlukan. SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

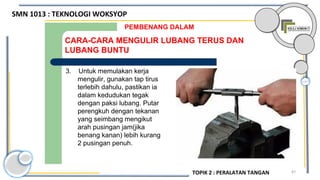

- 87. 87 CARA-CARA MENGULIR LUBANGTERUS DAN LUBANG BUNTU PEMBENANG DALAM 3. Untuk memulakan kerja mengulir, gunakan tap tirus terlebih dahulu, pastikan ia dalam kedudukan tegak dengan paksi lubang. Putar perengkuh dengan tekanan yang seimbang mengikut arah pusingan jam(jika benang kanan) lebih kurang 2 pusingan penuh. SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

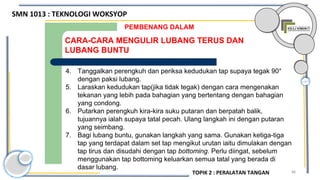

- 88. 88 N CARA-CARA MENGULIR LUBANGTERUS DAN LUBANG BUNTU PEMBENANG DALAM 4. Tanggalkan perengkuh dan periksa kedudukan tap supaya tegak 90° dengan paksi lubang. 5. Laraskan kedudukan tap(jika tidak tegak) dengan cara mengenakan tekanan yang lebih pada bahagian yang bertentang dengan bahagian yang condong. 6. Putarkan perengkuh kira-kira suku putaran dan berpatah balik, tujuannya ialah supaya tatal pecah. Ulang langkah ini dengan putaran yang seimbang. 7. Bagi lubang buntu, gunakan langkah yang sama. Gunakan ketiga-tiga tap yang terdapat dalam set tap mengikut urutan iaitu dimulakan dengan tap tirus dan disudahi dengan tap bottoming. Perlu diingat, sebelum menggunakan tap bottoming keluarkan semua tatal yang berada di dasar lubang. SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN
- 89. 89 N CARA MENGELUARKAN TAPYANG PATAH PEMBENANG DALAM 1. Penggunaan Penggali Kidal SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

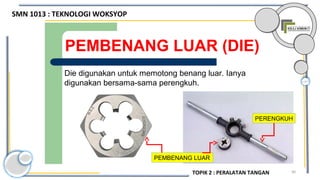

- 90. 90 PEMBENANG LUAR (DIE) Diedigunakan untuk memotong benang luar. Ianya digunakan bersama-sama perengkuh. PERENGKUH PEMBENANG LUAR SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

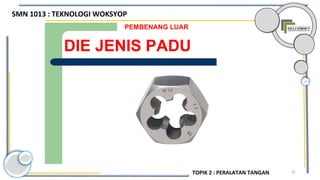

- 91. 91 DIE JENIS PADU PEMBENANGLUAR SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

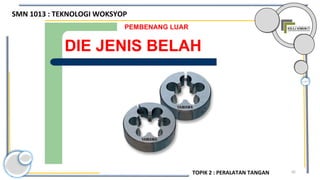

- 92. 92 DIE JENIS BELAH PEMBENANGLUAR SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

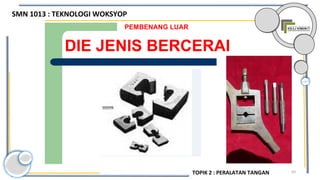

- 93. 93 DIE JENIS BERCERAI PEMBENANGLUAR SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

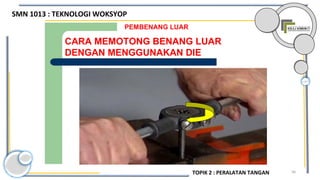

- 94. 94 CARA MEMOTONG BENANGLUAR DENGAN MENGGUNAKAN DIE PEMBENANG LUAR SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

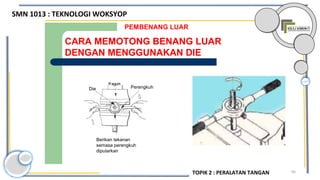

- 95. 95 CARA MEMOTONG BENANGLUAR DENGAN MENGGUNAKAN DIE PEMBENANG LUAR Die Perengkuh Berikan tekanan semasa perengkuh diputarkan SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN

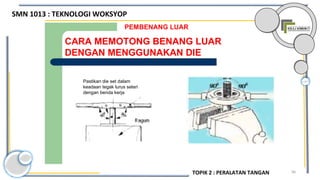

- 96. 96 CARA MEMOTONG BENANGLUAR DENGAN MENGGUNAKAN DIE PEMBENANG LUAR Pastikan die set dalam keadaan tegak lurus selari dengan benda kerja SMN 1013 : TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN
- 97. 97 SMN 1013 :TEKNOLOGI WOKSYOP TOPIK 2 : PERALATAN TANGAN
