Dokumen ini memberikan penjelasan mengenai alat pengukuran mikrometer dan cara penggunaannya. Mikrometer digunakan untuk mengukur nilai yang sangat kecil dengan ketelitian tinggi. Terdiri dari bingkai, spindal, bidal, dan andas. Bacaan diambil dari laras atas, bawah, dan bidal lalu dijumlahkan. Perlu dijaga dengan baik dan dikalibrasi ulang untuk mencegah kesalahan pengukuran.

1. BAB EMPAT ( 4 )PENGUKURAN Disediakanoleh : HasnulMunawar Bin Ghani Politeknik Johor Bahru JabatanKejuruteraanMekanikal

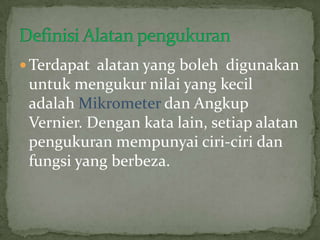

2. Terdapatalatan yang bolehdigunakanuntukmengukurnilai yang keciladalahMikrometerdanAngkupVernier. Dengankata lain, setiapalatanpengukuranmempunyaiciri-ciridanfungsi yang berbeza. DefinisiAlatanpengukuran

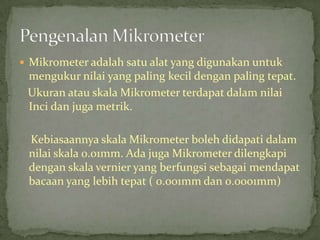

3. Mikrometeradalahsatualat yang digunakanuntukmengukurnilai yang paling kecildengan paling tepat. UkuranatauskalaMikrometerterdapatdalamnilaiIncidanjugametrik. KebiasaannyaskalaMikrometerbolehdidapatidalamnilaiskala 0.01mm. AdajugaMikrometerdilengkapidenganskalavernier yang berfungsisebagaimendapatbacaan yang lebihtepat ( 0.001mm dan 0.0001mm) PengenalanMikrometer

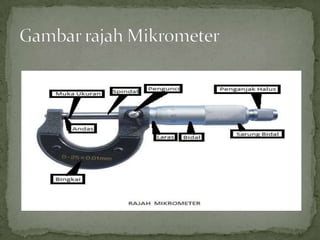

4. Gambar rajah Mikrometer

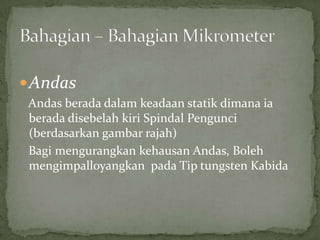

5. Andas AndasberadadalamkeadaanstatikdimanaiaberadadisebelahkiriSpindalPengunci (berdasarkangambar rajah) BagimengurangkankehausanAndas, Bolehmengimpalloyangkanpada Tip tungsten Kabida Bahagian – BahagianMikrometer

6. Bingkai Berdasarkangambar rajah bingkaimikrometeriniadalahberbentukseparuhbulatandanbesebelahandenganspindaldanandas. Bahagian – BahagianMikrometer

7. Spindal Padabahagiankananbingkaiterdapatspindal yang berbentuksepertibulat yang dilekatkanpadabidal. Spindalinibolehbergerakhadapandanbelakangkepermukaanandas. Kedua-duapermukaanandasadalahmukaukuran. Bahagian – BahagianMikrometer

8. Pelaras AndasberadadalamkeadaanstatikdimanaiaberadadisebelahkiriSpindalPengunci (berdasarkangambar rajah) BagimengurangkankehausanAndas, Bolehmengimpalloyangkanpada Tip tungsten Kabida Bahagian – BahagianMikrometer

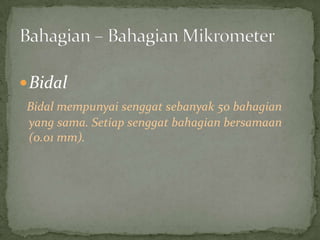

9. Bidal Bidalmempunyaisenggatsebanyak 50 bahagian yang sama. Setiapsenggatbahagianbersamaan (0.01 mm). Bahagian – BahagianMikrometer

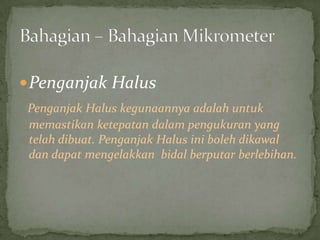

10. PenganjakHalus PenganjakHaluskegunaannyaadalahuntukmemastikanketepatandalampengukuran yang telahdibuat. PenganjakHalusinibolehdikawaldandapatmengelakkanbidalberputarberlebihan. Bahagian – BahagianMikrometer

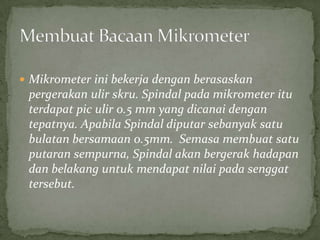

11. Mikrometerinibekerjadenganberasaskanpergerakanulirskru. Spindalpadamikrometerituterdapatpiculir 0.5 mm yang dicanaidengantepatnya. ApabilaSpindaldiputarsebanyaksatubulatanbersamaan 0.5mm. Semasamembuatsatuputaransempurna, Spindalakanbergerakhadapandanbelakanguntukmendapatnilaipadasenggattersebut. MembuatBacaanMikrometer

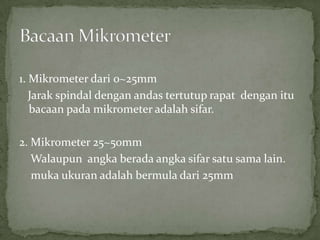

12. 1. Mikrometerdari 0~25mm Jarakspindaldenganandastertutuprapatdenganitubacaanpadamikrometeradalahsifar. 2. Mikrometer 25~50mm Walaupunangkaberadaangkasifarsatusama lain. mukaukuranadalahbermuladari 25mm BacaanMikrometer

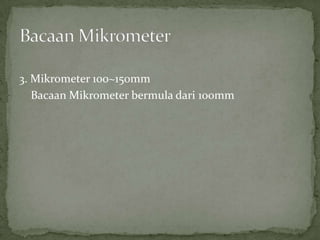

13. 3. Mikrometer 100~150mm BacaanMikrometerbermuladari 100mm BacaanMikrometer

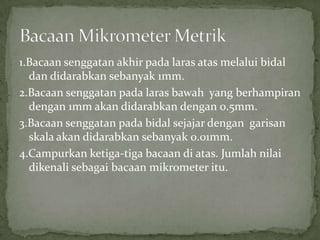

14. 1.Bacaan senggatanakhirpadalarasatasmelaluibidaldandidarabkansebanyak 1mm. 2.Bacaan senggatanpadalarasbawah yang berhampirandengan 1mm akandidarabkandengan 0.5mm. 3.Bacaan senggatanpadabidalsejajardengangarisanskalaakandidarabkansebanyak 0.01mm. 4.Campurkan ketiga-tigabacaandiatas. Jumlahnilaidikenalisebagaibacaanmikrometeritu. BacaanMikrometerMetrik

15. PengiraandanBacaanMikrometer

16. 1. Bacaansenggatanakhirpadalarasatas ( 11 x 1 = 11.00 mm) 2. Bacaanpadalarasbawah yang hampirdengan 1mm ( 1 x 0.5 = 0.5 mm) 3. Bacaansenggatanbidal yang sejajardenganskalamelintangpadalaras (36 x 0.01 = 0.36mm) Jumlah = 11.86mm PengiraandanBacaanMikrometer

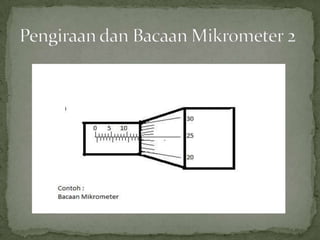

17. PengiraandanBacaanMikrometer 2

18. 1. Bacaansenggatanakhirpadalarasatas ( 13 x 1 = 13.00 mm) 2. Bacaanpadalarasbawah yang hampirdengan 1mm ( 1 x 0.5 = 0.5 mm) 3. Bacaansenggatanbidal yang sejajardenganskalamelintangpadalaras (25 x 0.01 = 0.25mm) Jumlah = 13.75 mm PengiraandanBacaanMikrometer 2

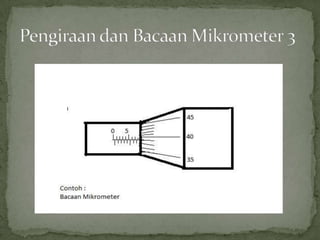

19. PengiraandanBacaanMikrometer 3

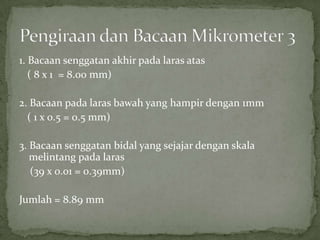

20. 1. Bacaansenggatanakhirpadalarasatas ( 8 x 1 = 8.00 mm) 2. Bacaanpadalarasbawah yang hampirdengan 1mm ( 1 x 0.5 = 0.5 mm) 3. Bacaansenggatanbidal yang sejajardenganskalamelintangpadalaras (39 x 0.01 = 0.39mm) Jumlah = 8.89 mm PengiraandanBacaanMikrometer 3

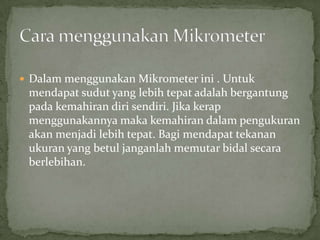

21. DalammenggunakanMikrometerini . Untukmendapatsudut yang lebihtepatadalahbergantungpadakemahirandirisendiri. Jikakerapmenggunakannyamakakemahirandalampengukuranakanmenjadilebihtepat. Bagimendapattekananukuran yang betuljanganlahmemutarbidalsecaraberlebihan. Cara menggunakanMikrometer

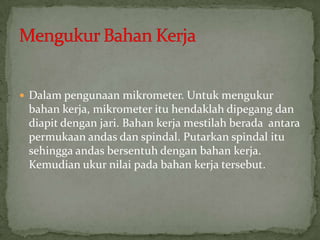

22. Dalampengunaanmikrometer. Untukmengukurbahankerja, mikrometerituhendaklahdipegangdandiapitdenganjari. Bahankerjamestilahberadaantarapermukaanandasdanspindal. Putarkanspindalitusehinggaandasbersentuhdenganbahankerja. Kemudianukurnilaipadabahankerjatersebut. MengukurBahanKerja

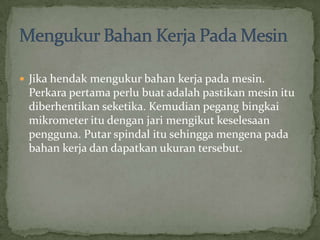

23. Jikahendakmengukurbahankerjapadamesin. Perkarapertamaperlubuatadalahpastikanmesinitudiberhentikanseketika. Kemudianpegangbingkaimikrometeritudenganjarimengikutkeselesaanpengguna. Putarspindalitusehinggamengenapadabahankerjadandapatkanukurantersebut. MengukurBahanKerjaPadaMesin

24. MengesanRalatSifar? Cara untukmengesanralatsifaradalahmengujiukuranbongkah yang mempunyaisaiz yang tertentu. (Bacaan yang ditunjukkanadalah 10.04mm yang mengatakan 0.04m adalahralatmaka 0.04mm akanditolakuntukmendapatbacaansebenar)

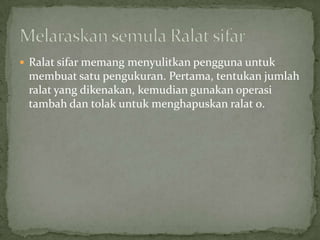

25. Ralatsifarmemangmenyulitkanpenggunauntukmembuatsatupengukuran. Pertama, tentukanjumlahralat yang dikenakan, kemudiangunakanoperasitambahdantolakuntukmenghapuskanralat 0. MelaraskansemulaRalatsifar

26. Melaraskanskruspindal yang longgar. 1) MembukaSpindalsehinggaketahapmaksimumpadabahagianpangkallaras. 2)Ketatkannatpelarasdengansepanakhas yang berbentuk C. 3) Putarnatmengikutarah jam sehinggamikrometerdalamkeadaan yang ketat. Cara carauntukmelaraskanralatsifar

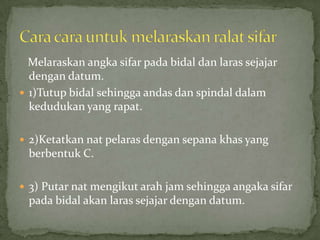

27. Melaraskanangkasifarpadabidaldanlarassejajardengan datum. 1)Tutupbidalsehinggaandasdanspindaldalamkedudukan yang rapat. 2)Ketatkannatpelarasdengansepanakhas yang berbentuk C. 3) Putarnatmengikutarah jam sehinggaangakasifarpadabidalakanlarassejajardengan datum. Cara carauntukmelaraskanralatsifar

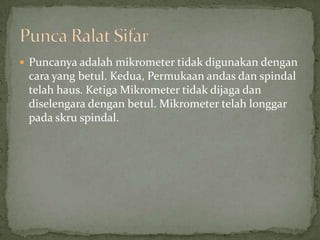

28. Puncanyaadalahmikrometertidakdigunakandengancara yang betul. Kedua, Permukaanandasdanspindaltelahhaus. KetigaMikrometertidakdijagadandiselengaradenganbetul. Mikrometertelahlonggarpadaskruspindal. PuncaRalatSifar

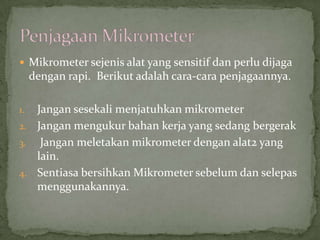

29. Mikrometersejenisalat yang sensitifdanperludijagadenganrapi. Berikutadalahcara-carapenjagaannya. Jangansesekalimenjatuhkanmikrometer Janganmengukurbahankerja yang sedangbergerak Janganmeletakanmikrometerdengan alat2 yang lain. SentiasabersihkanMikrometersebelumdanselepasmenggunakannya. PenjagaanMikrometer

30. SEKIAN TERIMA KASIH TAMAT
