Dokumen tersebut memberikan informasi mengenai definisi, jenis-jenis, bagian-bagian, dan proses penggunaan mesin gerudi serta langkah-langkah keselamatan dalam menggunakannya. Mesin gerudi digunakan untuk membuat lubang pada logam menggunakan mata gerudi yang terbuat dari bahan tahan lasak seperti keluli dan tungsten karbida. Ada berbagai jenis gerudi untuk kebutuhan yang berbeda seperti gerudi piuh, lurus

1. AHMAD HASRUL HAFIZI BIN AHAMED SOFFIAN
AP090257
SPE 4602
TEKNOLOGI PEMBUATAN

2. DEFINISI
Alat untuk membuat lubang atas permukaan logam
PROSES
Menggunakan mesin gerudi
BAHAN BUATAN
Keluli tahan lasak dan tungsten karbida

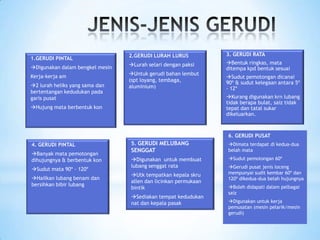

3. 1.GERUDI PIUH/PINTAL
Digunakan dalam bengkel mesin
Kerja-kerja am
2 lurah heliks yang sama dan
bertentangan kedudukan pada
garis pusat
Hujung mata berbentuk kon
2.GERUDI LURAH LURUS
Lurah selari dengan paksi
Untuk gerudi bahan lembut
(spt loyang, tembaga,
aluminium)
3.GERUDI HUJUNG RATA
 Bentuk hujung yang
rata
Meratakan bahagian
dalam lubang buntu
supaya berbentuk tepat
90º

4. 4. GERUDI LUBANG BENAM
Berukuran besar pada
hujung dan kecil pada
batangnya, hujung bersudut
60º
 Membuat lubang benam
bagi membenamkan kepala
skru dan rivet kepala benam.
5. GERUDI LUBANG SENGGAT
Digunakan untuk membuat
lubang senggat rata
Untuk tempatkan kepala skru
allen dan licinkan permukaan bintik
Sediakan tempat kedudukan nat
dan kepala pasak
6. GERUDI PUSAT
Dihujung terdapat di kedua-dua
belah mata
Sudut pemotongan 60º
Gerudi pusat jenis loceng
mempunyai sudit kembar 60º dan
120º dikedua-dua belah hujungnya
Boleh didapati dalam pelbagai
saiz
Digunakan untuk kerja
pemusatan (mesin pelarik/mesin
gerudi)

5. 7. GERUDI PIPIH
 Bentuk hujung pipih
dan bersudut 45º
Menebuk lubang yang
besar terutamanya kerja
melarik
8. GERUDI LUBANG MINYAK
Serupa dengan gerudi piuh,
tetapi terdapat saluran minyak
yang terus keluar di hujung
gerudi.
 Tujuan:Minyak dapat
dialirkan ke permukaan dalam
lubang untuk elak kepanasan
9. GERUDI LURAH BANYAK
Serupa dengan gerudi piuh,
tetapi lurah yang memintal
lebih daripada dua
 Digunakan dalam kerja-kerja
berat

6. 1. BADAN
* Terletak antara hujung mata dengan batang
* Terdiri daripada Hujung mata, pusat mata,
bibir pemotong, lurah lengkang lurah dan
jidar
2. BATANG
* Bahagian gerudi yang masuk kedalam
spindal mesin melalui cuk gerudi/liang
sendi
* Terdiri kepada 2 jenis iaitu batang lurus dan
batang tirus
3. PUTING
* Nipis, terletak di pangkal gerudi
* Terdapat pada gerudi batang tirus sahaja
* Mudahkan gerudi diputar (puting boleh
dimasuk ke adalam alur yang terdapat di
dalam lubang spindal mesin atau soket atau
liang sendi)
* Gerudi batang tirus boleh ditanggalkan dari
spindal dengan mudah menggunakan alat
perenggang

7. 1. SUDUT PEMOTONGAN
 Sudut pemotong bagi gerudi yang biasa digunakan (gerudi
pintal) ialah 59º dari paksi iaitu membahagi dua sudut
kandung mata gerudi (118º).
 Jika sudut ini dicanai dengan betul dengan sendirinya bibir
pemotong menjadi sama panjang, jika tidak, lubang yang
dihasilkan akan menjadi lebih besar, Bukaan sudut pemotong
ini boleh diuji dengan tolok sudut gerudi.
2. SUDUT KELEGAAN BIBIR PEMOTONG
 Sudut kelegaan bibir terbentuk dengan mencanaikan
permukaan belakang hingga ke tumit tepi pemotong.
 Fungsi sudut kelegaan ialah supaya permukaan hujung mata
tidak bergesel dengan benda kerja.
3. SUDUT HELIKS
 Sudut heliks adalah tetap dan tidak dapat diubah dengan cara
mencanai kerana ia telah sedia dibentuk semasa membuat
gerudi.
 Sudut heliks tinggi digunakan untuk menggerudi logam.

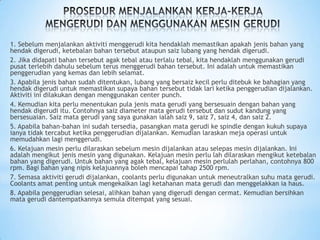

8. *Fungsi utama mesin
gerudi ialah untuk
menebuk lubang
menggunakan mata
gerudi.
*Disamping itu ia juga
digunakan untuk kerja-
kerja seperti melulas,
melubang benam,
melubang sengat,
membenang dalam dan
meratakan permukaan
bintik.

9. 1. Gerudi tangan (kuasa
bateri atau elektrik)
2. Mesin gerudi peka
(model bangku dan lantai)
3.Mesin gerudi spindal
regu
4. Mesin gerudi berbilang
spindal
5. Mesin gerudi jejarian
6. Mesin gerudi turret

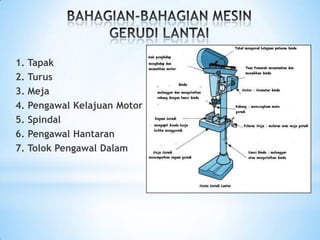

10. 1. TAPAK
-Dibuat dari besi
tuang
-Menyokong mesin
2. TURUS
-keluli berongga yang
menyokong motor dan
mekanisma kendalian
3. MEJA
-Dibuat dari besi tuang
sama ada dalam bentuk
bulat atau persegi
-Boleh dinaikkan,
diturunkan dan dikilas di
sepanjang turus
-Lurah pada meja
digunakan untuk mengikat
ragum, jigs atau bahan
kerja yang besar.
5. PENUTUP TAKAL
-Terdapat takal di
dalamnya untuk
mengawal kelajuan bindu
6. TUAS KENDALIAN
-Menurunkan dan
menaikkan bindu
4. MOTOR
-Menghantar kuasa
putaran pada bindu
7. BINDU
GERUDI
-Memegang mata
gerudi

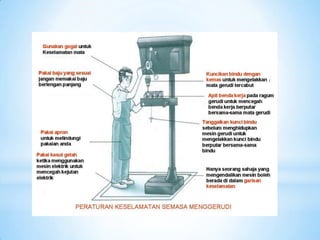

11. LANGKAH KESELAMATAN KETIKA MENGGUNAKAN MESIN-MESIN GERUDI
