Dokumen ini menjelaskan berbagai bahan, peralatan, dan mesin yang digunakan dalam pemotongan dan pembentukan. Terdapat penjelasan tentang jenis bahan, sifat mekanikalnya, serta keselamatan saat menggunakan alat mesin seperti gergaji, pemotong, dan mesin kimpalan. Keselamatan adalah aspek penting yang ditekankan dalam penggunaan semua peralatan dan mesin.

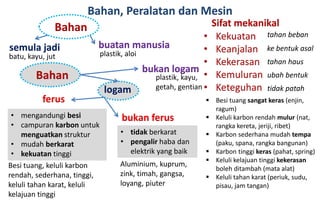

2. Bahan, Peralatan dan Mesin
Bahan
semula jadi buatan manusia
batu, kayu, jut plastik, aloi
Bahan
bukan logam
logam
ferus
bukan ferus• mengandungi besi
• campuran karbon untuk
menguatkan struktur
• mudah berkarat
• kekuatan tinggi
• tidak berkarat
• pengalir haba dan
elektrik yang baik
Besi tuang, keluli karbon
rendah, sederhana, tinggi,
keluli tahan karat, keluli
kelajuan tinggi
Aluminium, kuprum,
zink, timah, gangsa,
loyang, piuter
plastik, kayu,
getah, gentian
Sifat mekanikal
• Kekuatan
• Keanjalan
• Kekerasan
• Kemuluran
• Keteguhan
tahan beban
ke bentuk asal
tahan haus
ubah bentuk
tidak patah
 Besi tuang sangat keras (enjin,
ragum)
 Keluli karbon rendah mulur (nat,
rangka kereta, jeriji, ribet)
 Karbon sederhana mudah tempa
(paku, spana, rangka bangunan)
 Karbon tinggi keras (pahat, spring)
 Keluli kelajuan tinggi kekerasan
boleh ditambah (mata alat)
 Keluli tahan karat (periuk, sudu,
pisau, jam tangan)

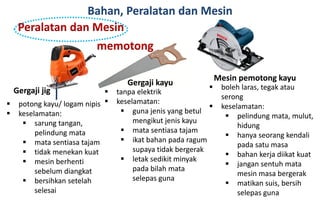

3. Bahan, Peralatan dan Mesin
Peralatan dan Mesin
memotong
Gergaji jig
 potong kayu/ logam nipis
 keselamatan:
 sarung tangan,
pelindung mata
 mata sentiasa tajam
 tidak menekan kuat
 mesin berhenti
sebelum diangkat
 bersihkan setelah
selesai
Gergaji kayu
 tanpa elektrik
 keselamatan:
 guna jenis yang betul
mengikut jenis kayu
 mata sentiasa tajam
 ikat bahan pada ragum
supaya tidak bergerak
 letak sedikit minyak
pada bilah mata
selepas guna
Mesin pemotong kayu
 boleh laras, tegak atau
serong
 keselamatan:
 pelindung mata, mulut,
hidung
 hanya seorang kendali
pada satu masa
 bahan kerja diikat kuat
 jangan sentuh mata
mesin masa bergerak
 matikan suis, bersih
selepas guna

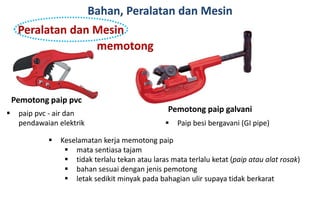

4. Bahan, Peralatan dan Mesin
Pemotong paip pvc
 paip pvc - air dan
pendawaian elektrik
Pemotong paip galvani
 Paip besi bergavani (GI pipe)
 Keselamatan kerja memotong paip
 mata sentiasa tajam
 tidak terlalu tekan atau laras mata terlalu ketat (paip atau alat rosak)
 bahan sesuai dengan jenis pemotong
 letak sedikit minyak pada bahagian ulir supaya tidak berkarat
Peralatan dan Mesin
memotong

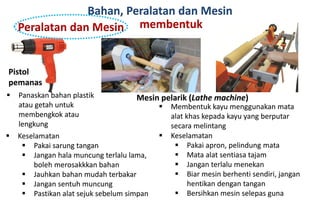

5. Bahan, Peralatan dan Mesin
Peralatan dan Mesin membentuk
Pistol
pemanas
Mesin pelarik (Lathe machine) Panaskan bahan plastik
atau getah untuk
membengkok atau
lengkung
 Keselamatan
 Pakai sarung tangan
 Jangan hala muncung terlalu lama,
boleh merosakkkan bahan
 Jauhkan bahan mudah terbakar
 Jangan sentuh muncung
 Pastikan alat sejuk sebelum simpan
 Membentuk kayu menggunakan mata
alat khas kepada kayu yang berputar
secara melintang
 Keselamatan
 Pakai apron, pelindung mata
 Mata alat sentiasa tajam
 Jangan terlalu menekan
 Biar mesin berhenti sendiri, jangan
hentikan dengan tangan
 Bersihkan mesin selepas guna

6. Bahan, Peralatan dan Mesin
Peralatan dan Mesin
membentuk
Mesin kimpalan MIG
(Metal Inert Gas)
• Gabung tenaga elektrik (arus
dan percikan api) & gas CO2
(kawal peleburan rod)
• Sambungan bahan logam
• Keselamatan
• Sarung tangan kulit, pelindung muka, apron,
kasut keselamatan
• Laras arus yang bersesuaian
• Pencahayaan dan pengudaraan bengkel cukup
• Jauh daripada bahan mudah terbakar
• Tutup semua suis dan alatur gas bila selesai

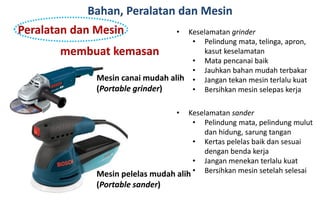

7. Bahan, Peralatan dan Mesin
Peralatan dan Mesin
membuat kemasan
Mesin canai mudah alih
(Portable grinder)
Mesin pelelas mudah alih
(Portable sander)
• Keselamatan grinder
• Pelindung mata, telinga, apron,
kasut keselamatan
• Mata pencanai baik
• Jauhkan bahan mudah terbakar
• Jangan tekan mesin terlalu kuat
• Bersihkan mesin selepas kerja
• Keselamatan sander
• Pelindung mata, pelindung mulut
dan hidung, sarung tangan
• Kertas pelelas baik dan sesuai
dengan benda kerja
• Jangan menekan terlalu kuat
• Bersihkan mesin setelah selesai

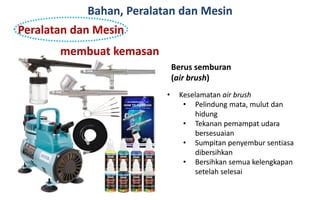

8. Bahan, Peralatan dan Mesin
Peralatan dan Mesin
membuat kemasan
Berus semburan
(air brush)
• Keselamatan air brush
• Pelindung mata, mulut dan
hidung
• Tekanan pemampat udara
bersesuaian
• Sumpitan penyembur sentiasa
dibersihkan
• Bersihkan semua kelengkapan
setelah selesai

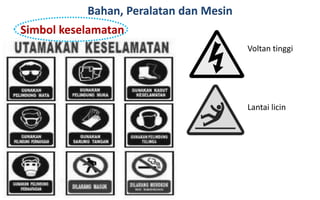

9. Bahan, Peralatan dan Mesin
Simbol keselamatan
Voltan tinggi
Lantai licin
