1. BAB LAPAN ( 8 ) KIMPALAN GAS Di sediakan oleh : Hasnul Munawar Bin Ghani Politeknik Johor Bahru Jabatan Kejuruteraan Mekanikal

2. PENGENALAN Kimpalan gas adalah satu cabang daripada kerja kimpalan yang telah lama diamalkan dalam bidang industri terutama industri fabrikasi logam terutama logam-logam yang nipis seperti membaikpulih kenderaan. Kimpanlan tempa telah lama digunakan iaitu mencantumkan logam dengan memanaskan dua batang logam hingga merah menyala dan seterusnya impak yang kuat dikenakan ke atas kedua-duanya sehingga bercantum menjadi satu

3. DEFINASI Kimpalan gas didefinasikan sebagai satu proses penyambungan logam dengan kaedah memanaskan kedua-dua bahagian logam yang hendak disambung sehingga cair dan bercantum menjadi satu.

4. 2 JENIS KIMPALAN GAS

5. 2 GAS YANG DIGUNA DALAM KIMPALAN GAS

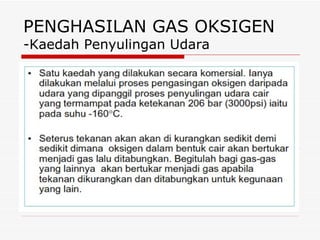

6. PENGHASILAN GAS OKSIGEN -Kaedah Penyulingan Udara

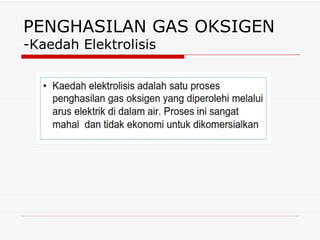

7. PENGHASILAN GAS OKSIGEN -Kaedah Elektrolisis

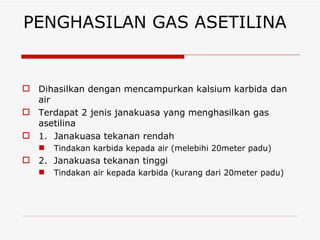

8. PENGHASILAN GAS ASETILINA Dihasilkan dengan mencampurkan kalsium karbida dan air Terdapat 2 jenis janakuasa yang menghasilkan gas asetilina 1. Janakuasa tekanan rendah Tindakan karbida kepada air (melebihi 20meter padu) 2. Janakuasa tekanan tinggi Tindakan air kepada karbida (kurang dari 20meter padu)

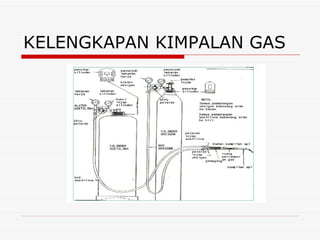

9. KELENGKAPAN KIMPALAN GAS

10. KELENGKAPAN KIMPALAN GAS - Perbezaan pemasangan oksigen dan asetilina Hos Hos oksigen berwarna biru Hos asetilina berwarna merah Bebenang skru Oksigen arah ke kanan Asetilina arah ke kiri Nat penyambungan Nat penyambungan oksigen tiada lurah Nat penyambungan asetilina berlurah V

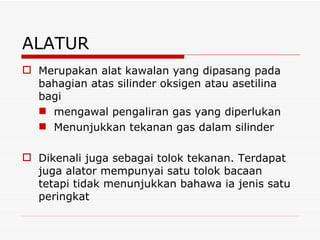

11. ALATUR Merupakan alat kawalan yang dipasang pada bahagian atas silinder oksigen atau asetilina bagi mengawal pengaliran gas yang diperlukan Menunjukkan tekanan gas dalam silinder Dikenali juga sebagai tolok tekanan. Terdapat juga alator mempunyai satu tolok bacaan tetapi tidak menunjukkan bahawa ia jenis satu peringkat

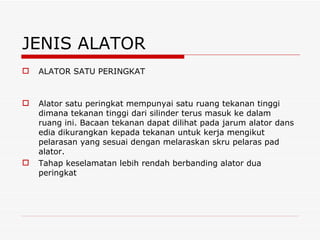

12. JENIS ALATOR ALATOR SATU PERINGKAT Alator satu peringkat mempunyai satu ruang tekanan tinggi dimana tekanan tinggi dari silinder terus masuk ke dalam ruang ini. Bacaan tekanan dapat dilihat pada jarum alator dans edia dikurangkan kepada tekanan untuk kerja mengikut pelarasan yang sesuai dengan melaraskan skru pelaras pad alator. Tahap keselamatan lebih rendah berbanding alator dua peringkat

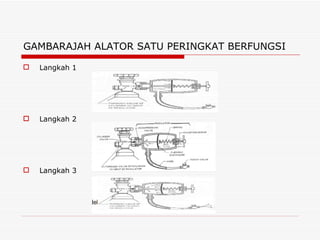

13. GAMBARAJAH ALATOR SATU PERINGKAT BERFUNGSI Langkah 1 Langkah 2 Langkah 3

14. JENIS ALATOR Alator dua peringkat Alator dua peringkat mempunyai dua ruang tekanan iaitu ruang tekanan rendah : menerima terus tekanan tinggi dalam silinder dan bacaan bagi tekanan ini dapat dibaca pada tolok tekanan Ruang tekanan tinggi : menerima gas yang dikawal masukkannya dari ruang tekanan tinggi dengan melaraskan skru pelaras pada alator mengikut tekanan kerja yang dikehendaki Tahap keselamatannya lebih baik daripada alator satu peringkat.

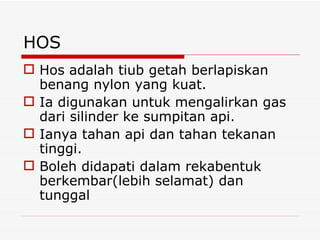

15. HOS Hos adalah tiub getah berlapiskan benang nylon yang kuat. Ia digunakan untuk mengalirkan gas dari silinder ke sumpitan api. Ianya tahan api dan tahan tekanan tinggi. Boleh didapati dalam rekabentuk berkembar(lebih selamat) dan tunggal

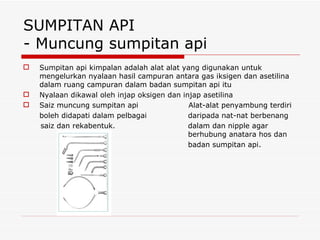

16. SUMPITAN API - Muncung sumpitan api Sumpitan api kimpalan adalah alat alat yang digunakan untuk mengelurkan nyalaan hasil campuran antara gas iksigen dan asetilina dalam ruang campuran dalam badan sumpitan api itu Nyalaan dikawal oleh injap oksigen dan injap asetilina Saiz muncung sumpitan api Alat-alat penyambung terdiri boleh didapati dalam pelbagai daripada nat-nat berbenang saiz dan rekabentuk. dalam dan nipple agar berhubung anatara hos dan badan sumpitan api.

17. SUMPITAN API - Badan sumpitan api Badan sumpitan api adalah sebahagian daripada kelengkapan dalam pemasangan oksi-asetilina. Berfungsi sebagai alat mencampurkan gas asetilina dan oksigen mengikut nisbah yang tertentu bergantung kepada jenis nyalaan yang diperlukan 2 jenis badan sumpitan api Jenis tekanan seimbang Jenis injection

18. SISTEM PANCARONGGA KIMPALAN GAS Sistem pancarongga/ sistem manifol adalah satu sistem pemasangan kimpalan gas dimana silinder gas oksigen dan asetilina dikumpulkan disatu tempat berasingan di antara keduanya. Mempunyai alator pusat yang mengawal tekanan ke tempat kerja Menjimatkan ruang bekerja Menggunakan gas secara maksima Bagi sistem tunggal, silinder oksigen dan asetilina digandingkan bersama di setiap stesen kimpalan. Namun cara ini kurang selamat dan tidak menjimatkan ruang.

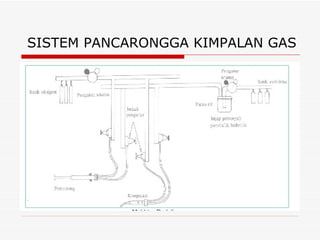

19. SISTEM PANCARONGGA KIMPALAN GAS
