Numerical control
1. SPE 4602
TEKNOLOGI PEMBUATAN
NUMERICAL CONTROL (NC)
AND
NUMERICAL CONTROL PROGRAMMING
(CNC)
PENSYARAH
DR AMIRMUDIN BIN UDIN
NAMA PELAJAR
ANNARAHMADENI BT MUHD ZEIN
AP090010

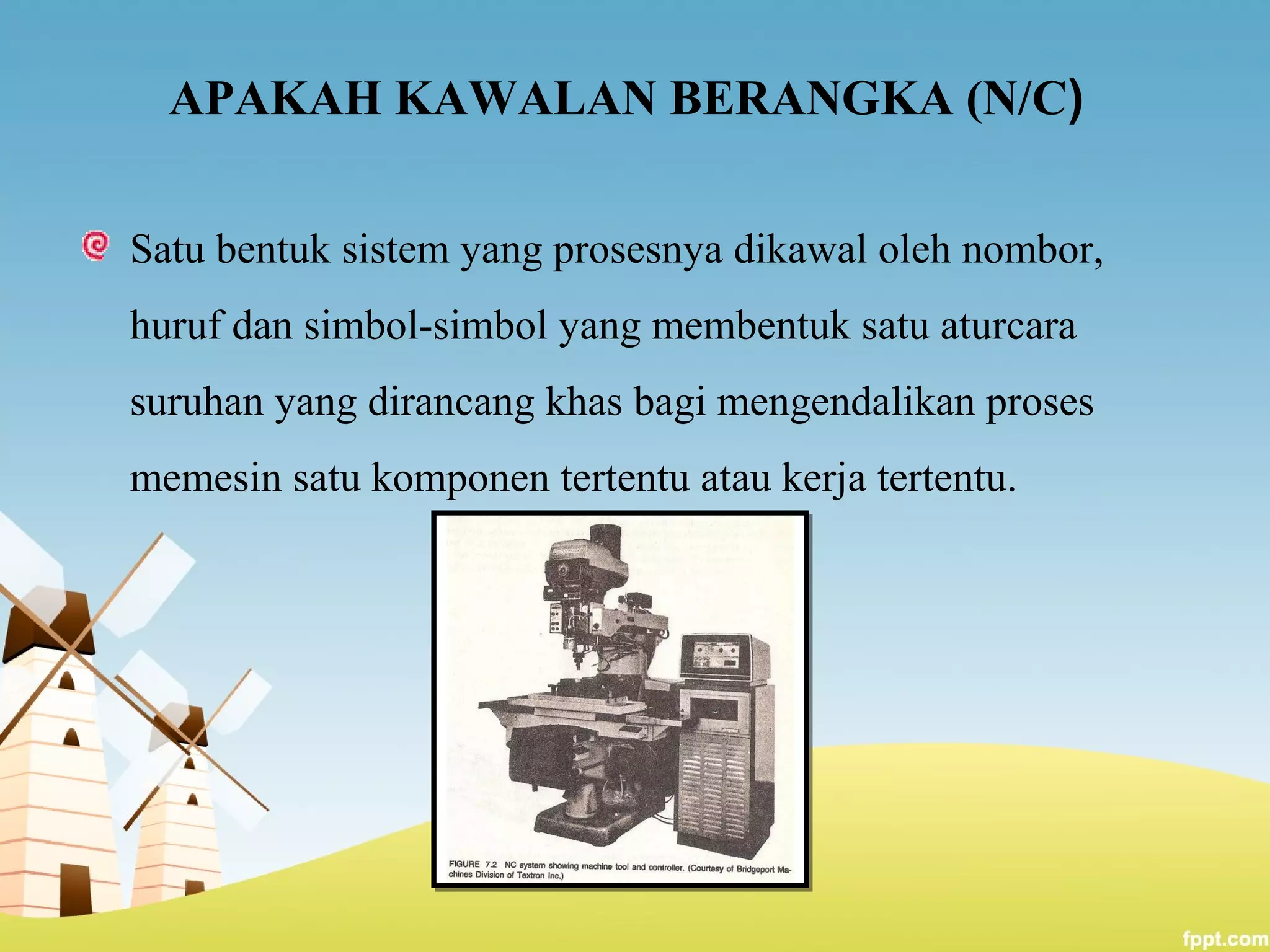

2. APAKAH KAWALAN BERANGKA (N/C)
Satu bentuk sistem yang prosesnya dikawal oleh nombor,
huruf dan simbol-simbol yang membentuk satu aturcara
suruhan yang dirancang khas bagi mengendalikan proses
memesin satu komponen tertentu atau kerja tertentu.

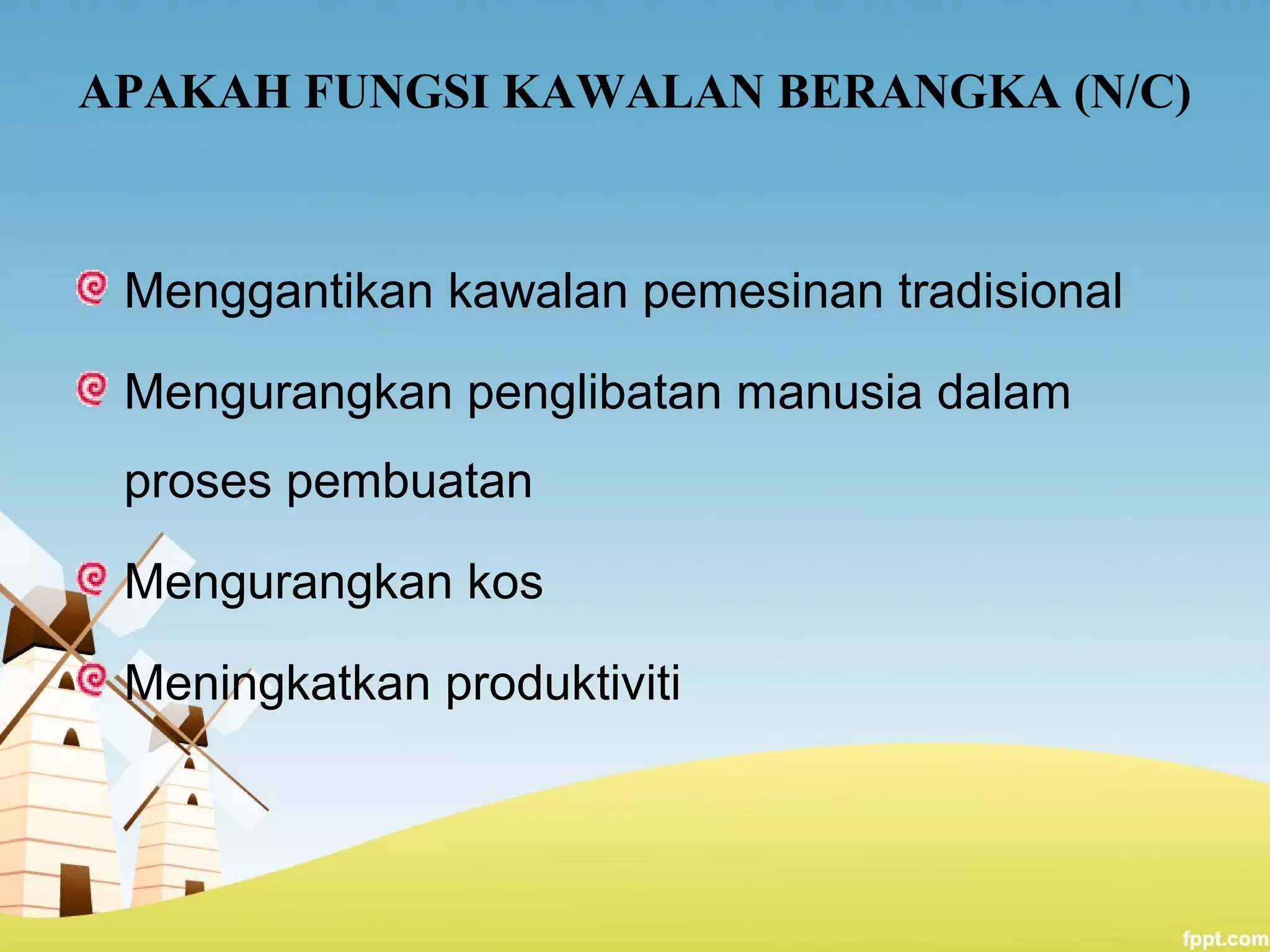

4. APAKAH FUNGSI KAWALAN BERANGKA (N/C)
Menggantikan kawalan pemesinan tradisional
Mengurangkan penglibatan manusia dalam
proses pembuatan
Mengurangkan kos
Meningkatkan produktiviti

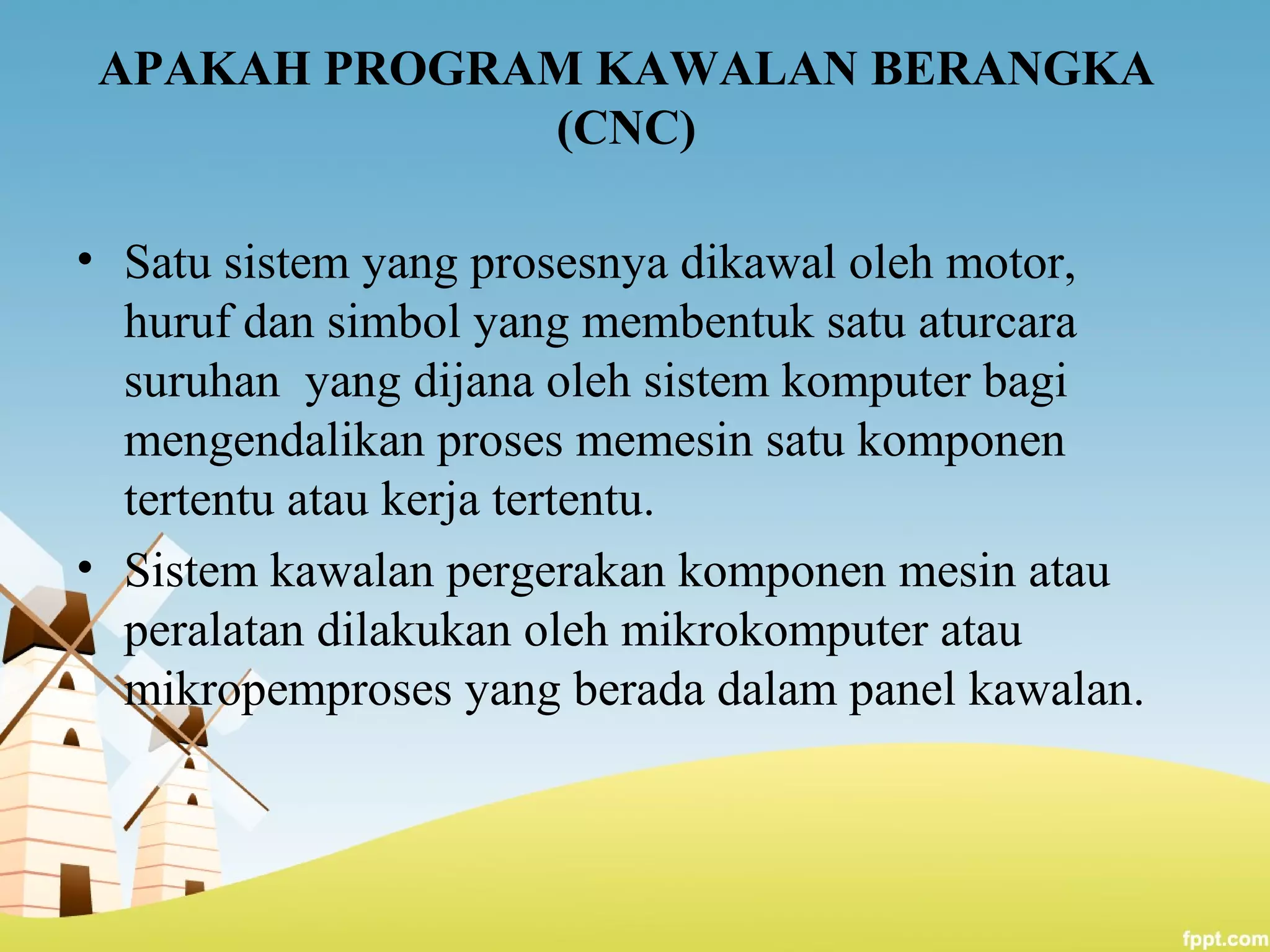

5. APAKAH PROGRAM KAWALAN BERANGKA
(CNC)
• Satu sistem yang prosesnya dikawal oleh motor,
huruf dan simbol yang membentuk satu aturcara
suruhan yang dijana oleh sistem komputer bagi
mengendalikan proses memesin satu komponen
tertentu atau kerja tertentu.
• Sistem kawalan pergerakan komponen mesin atau
peralatan dilakukan oleh mikrokomputer atau
mikropemproses yang berada dalam panel kawalan.

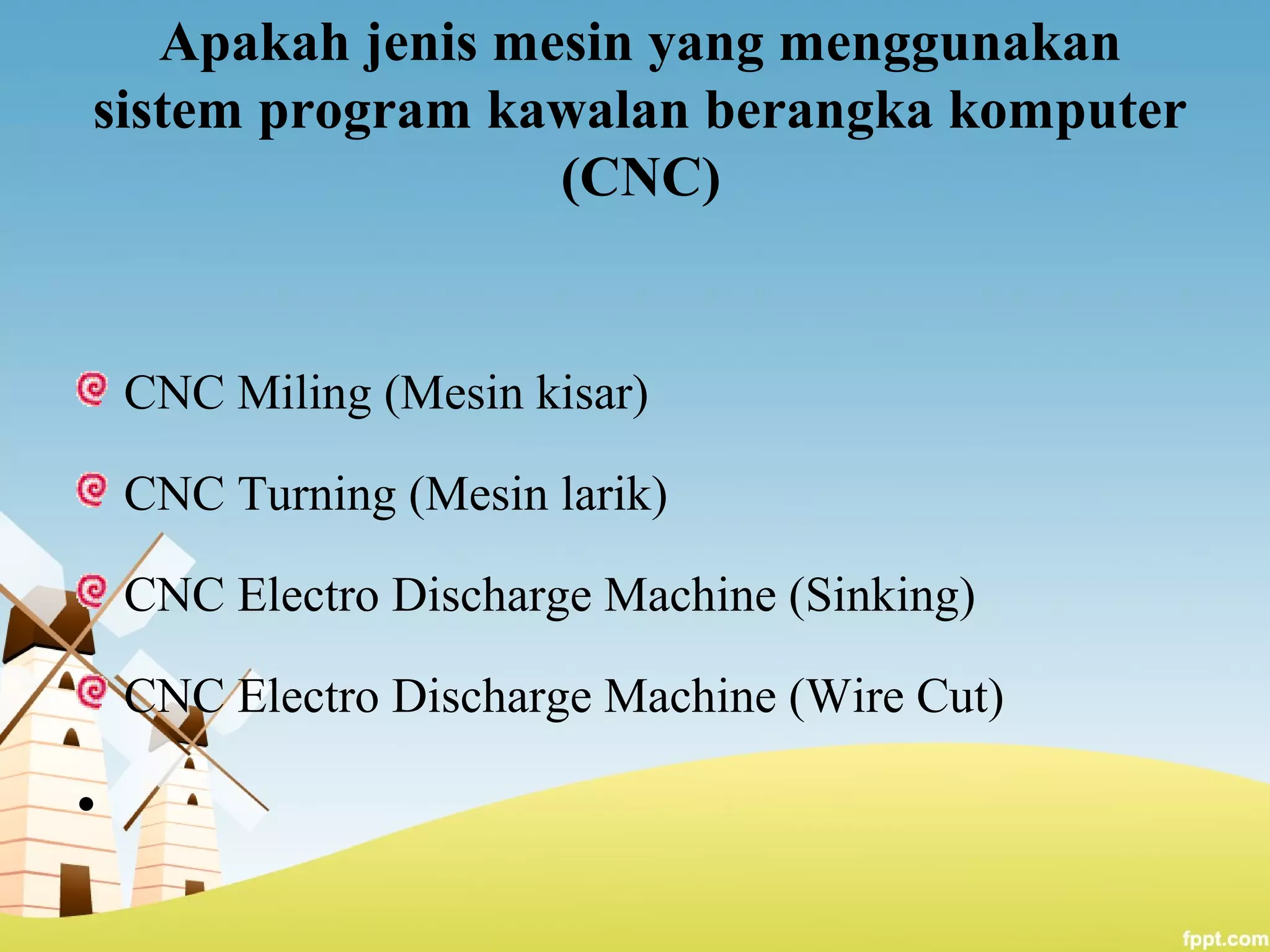

6. Apakah jenis mesin yang menggunakan
sistem program kawalan berangka komputer
(CNC)
CNC Miling (Mesin kisar)
CNC Turning (Mesin larik)
CNC Electro Discharge Machine (Sinking)
CNC Electro Discharge Machine (Wire Cut)
•

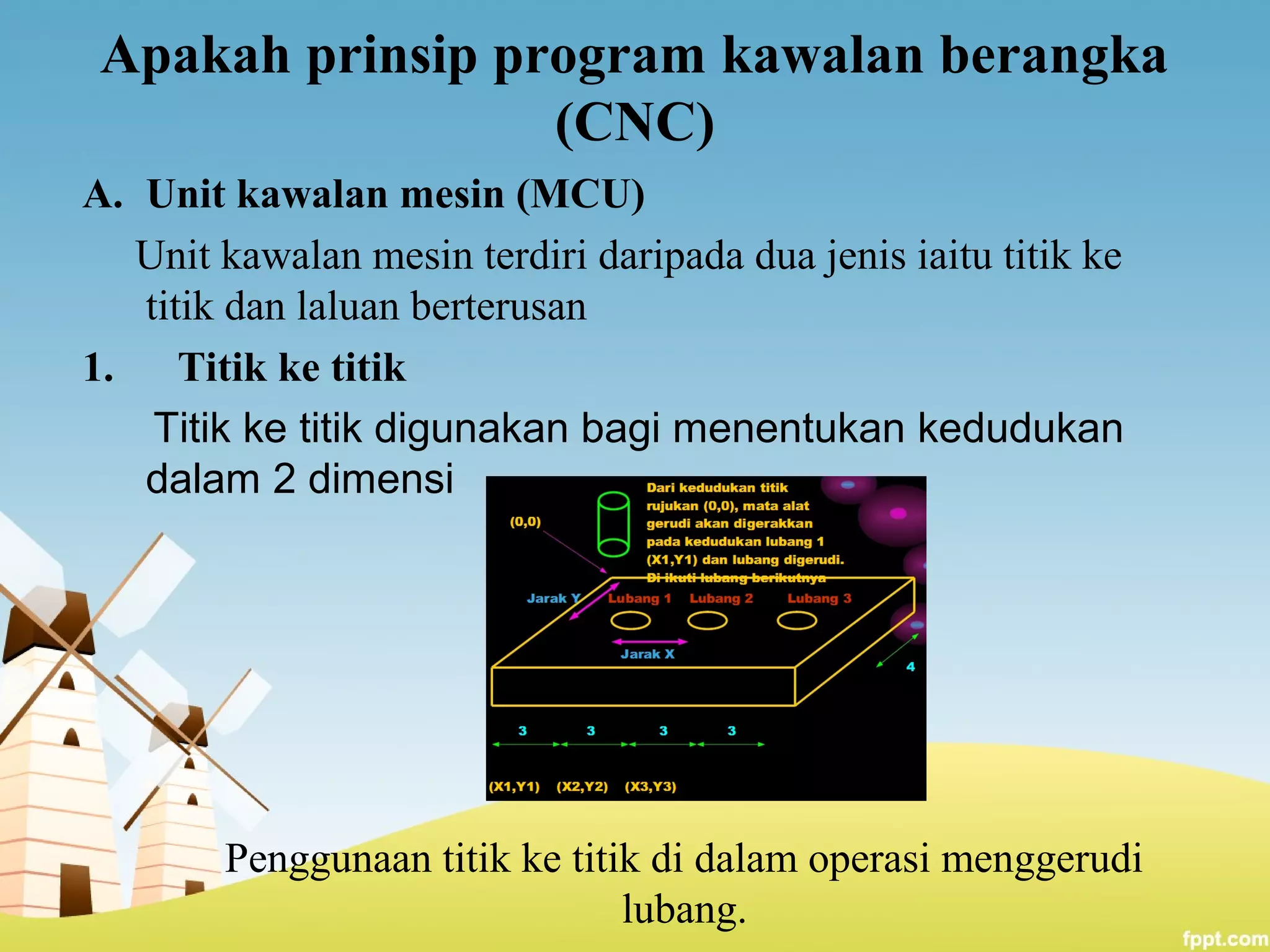

7. Apakah prinsip program kawalan berangka
(CNC)
A. Unit kawalan mesin (MCU)
Unit kawalan mesin terdiri daripada dua jenis iaitu titik ke
titik dan laluan berterusan
1. Titik ke titik
Titik ke titik digunakan bagi menentukan kedudukan
dalam 2 dimensi
Penggunaan titik ke titik di dalam operasi menggerudi
lubang.

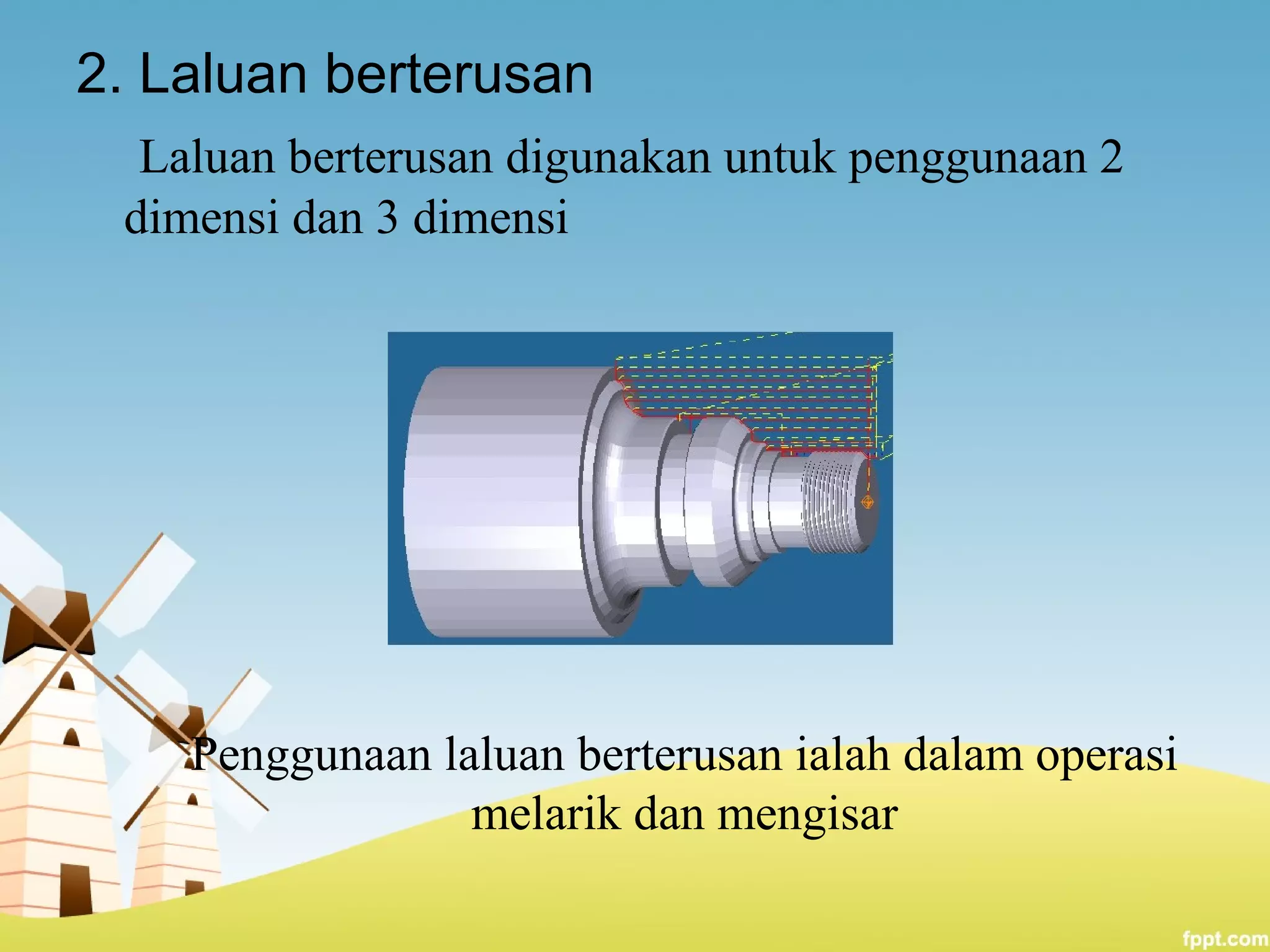

8. 2. Laluan berterusan
Laluan berterusan digunakan untuk penggunaan 2
dimensi dan 3 dimensi
Penggunaan laluan berterusan ialah dalam operasi
melarik dan mengisar

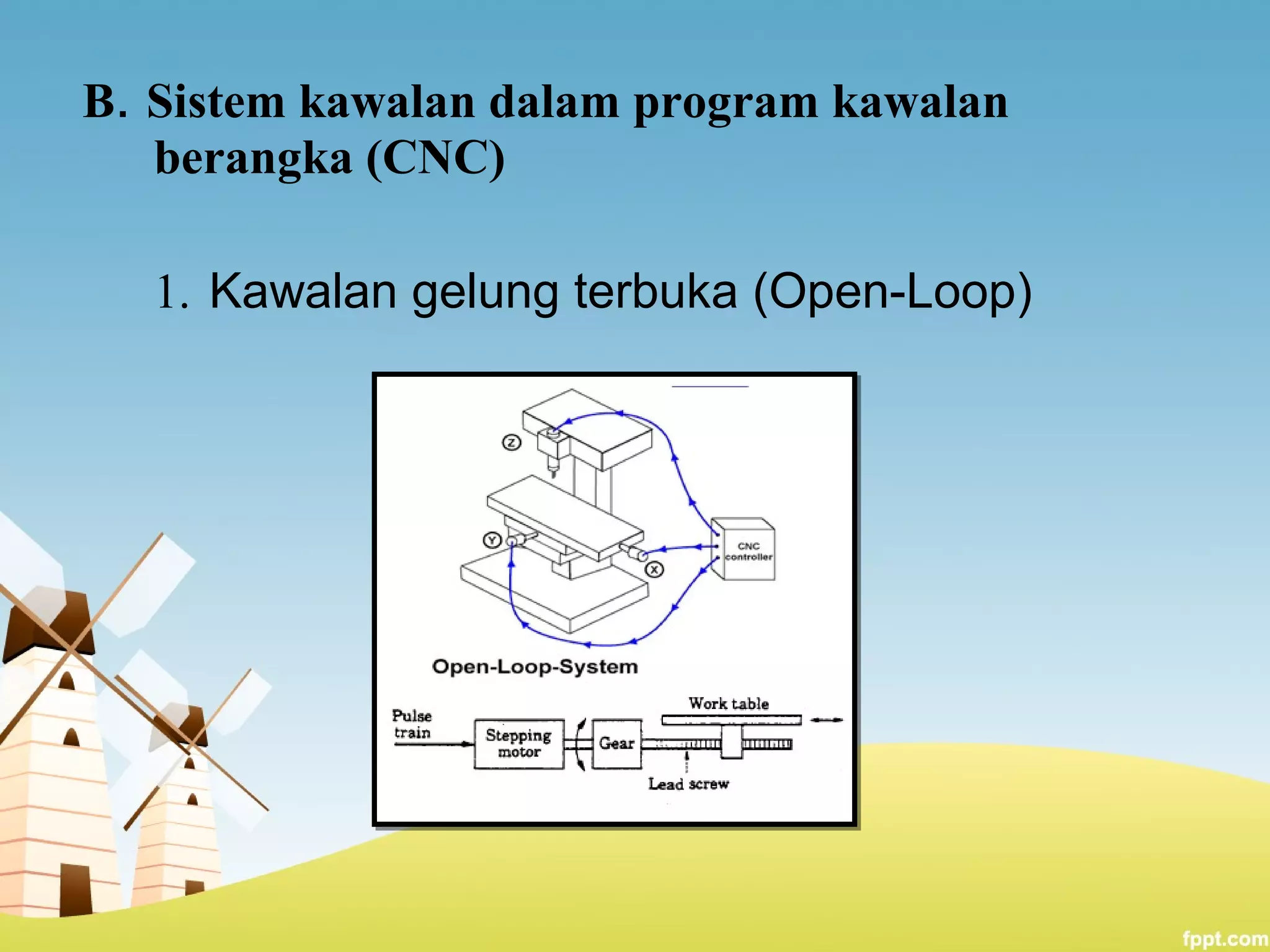

9. B. Sistem kawalan dalam program kawalan
berangka (CNC)
1. Kawalan gelung terbuka (Open-Loop)

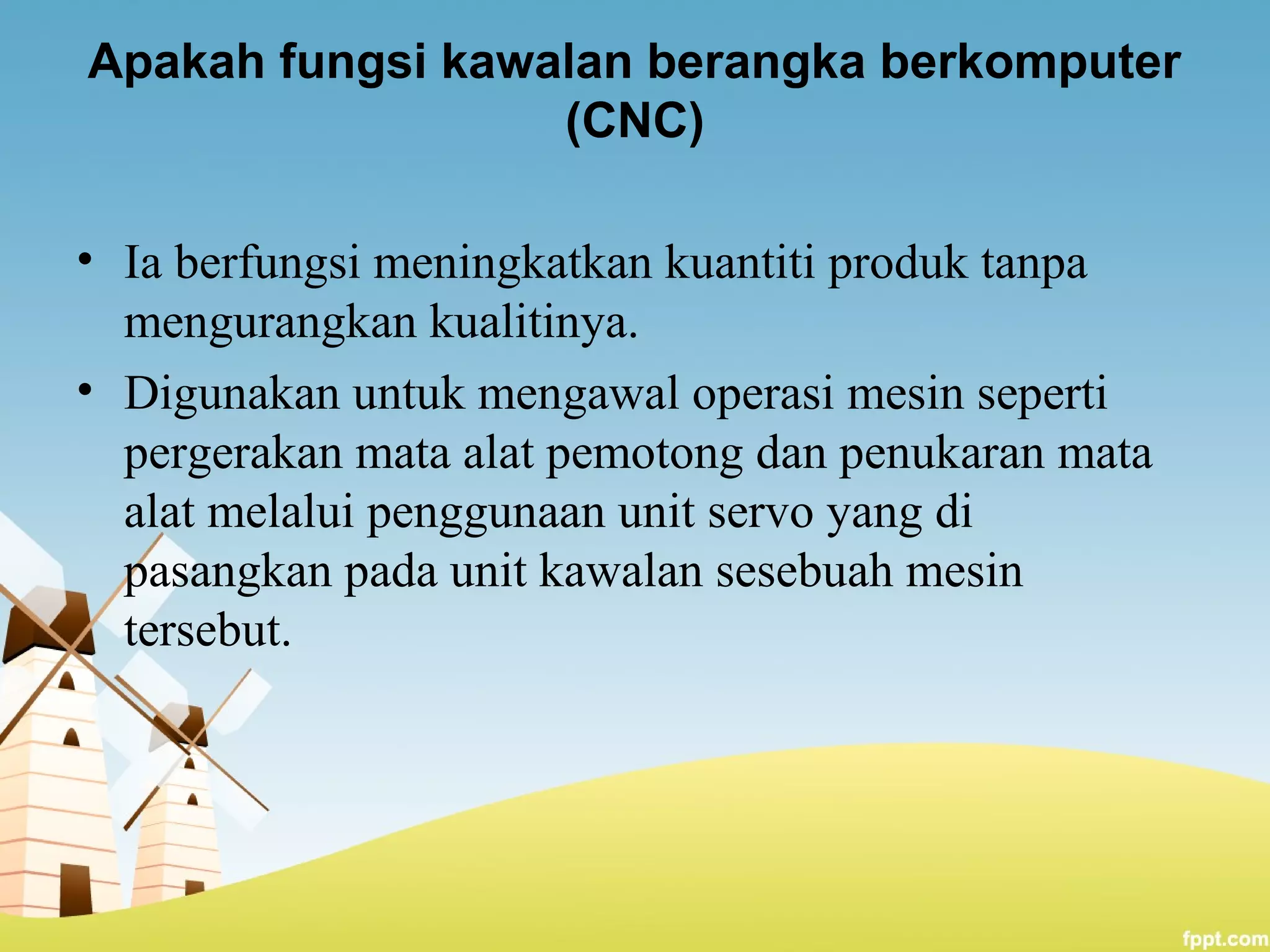

11. Apakah fungsi kawalan berangka berkomputer
(CNC)
• Ia berfungsi meningkatkan kuantiti produk tanpa
mengurangkan kualitinya.
• Digunakan untuk mengawal operasi mesin seperti
pergerakan mata alat pemotong dan penukaran mata
alat melalui penggunaan unit servo yang di
pasangkan pada unit kawalan sesebuah mesin
tersebut.

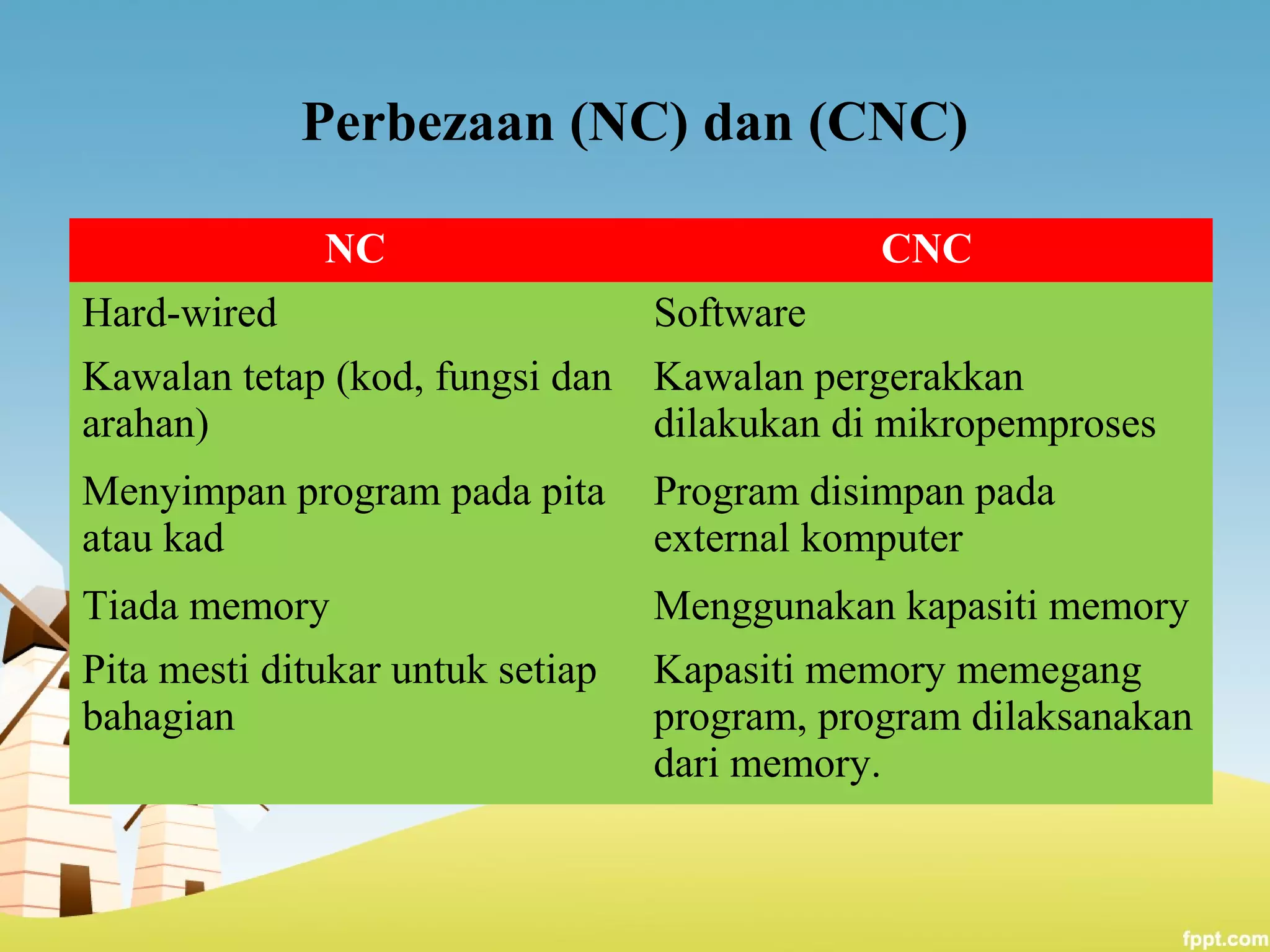

12. Perbezaan (NC) dan (CNC)
NC CNC
Hard-wired Software
Kawalan tetap (kod, fungsi dan
arahan)
Kawalan pergerakkan
dilakukan di mikropemproses
Menyimpan program pada pita
atau kad
Program disimpan pada
external komputer
Tiada memory Menggunakan kapasiti memory
Pita mesti ditukar untuk setiap
bahagian
Kapasiti memory memegang
program, program dilaksanakan
dari memory.
