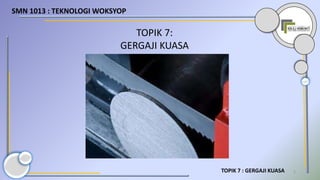

2. SMN 1013 : TEKNOLOGI WOKSYOP
TOPIK 7 : GERGAJI KUASA 2
TOPIK 7:
GERGAJI KUASA
3. 3

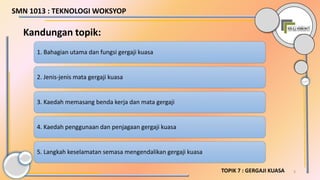

Kandungan topik:
1. Bahagian utama dan fungsi gergaji kuasa
2. Jenis-jenis mata gergaji kuasa
3. Kaedah memasang benda kerja dan mata gergaji
4. Kaedah penggunaan dan penjagaan gergaji kuasa
5. Langkah keselamatan semasa mengendalikan gergaji kuasa
SMN 1013 : TEKNOLOGI WOKSYOP
TOPIK 7 : GERGAJI KUASA
6. 6

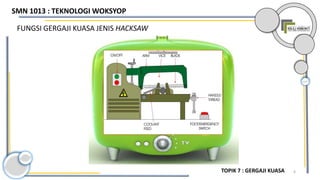

FUNGSI GERGAJI KUASA JENIS HACKSAW
SMN 1013 : TEKNOLOGI WOKSYOP
TOPIK 7 : GERGAJI KUASA
7. 7

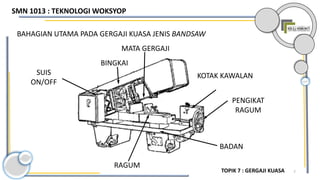

BAHAGIAN UTAMA PADA GERGAJI KUASA JENIS BANDSAW
SUIS
ON/OFF
BINGKAI
MATA GERGAJI
KOTAK KAWALAN
PENGIKAT
RAGUM
RAGUM
BADAN
SMN 1013 : TEKNOLOGI WOKSYOP
TOPIK 7 : GERGAJI KUASA
8. 8
Bahagian Fungsi
Badan Bersifat teguh agar mesin tidak bergerak ketika
sedang beroperasi
Bingkai Memegang dan menyelaras mata gergaji
Ragum Memegang benda kerja
Mata gergaji Memotong bahan kerja
Kotak kawalan Mengawal kelajuan dan kedalaman pemotongan
Fungsi bahagian utama pada gergaji kuasa:
SMN 1013 : TEKNOLOGI WOKSYOP
TOPIK 7 : GERGAJI KUASA
9. 9

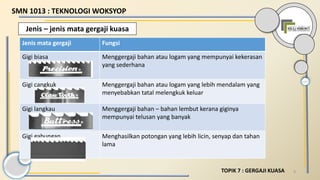

Jenis – jenis mata gergaji kuasa
Jenis mata gergaji Fungsi
Gigi biasa Menggergaji bahan atau logam yang mempunyai kekerasan
yang sederhana
Gigi cangkuk Menggergaji bahan atau logam yang lebih mendalam yang
menyebabkan tatal melengkuk keluar
Gigi langkau Menggergaji bahan – bahan lembut kerana giginya
mempunyai telusan yang banyak
Gigi gabungan Menghasilkan potongan yang lebih licin, senyap dan tahan
lama
SMN 1013 : TEKNOLOGI WOKSYOP
TOPIK 7 : GERGAJI KUASA
10. 10

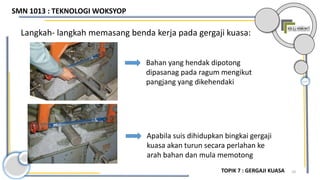

Langkah- langkah memasang benda kerja pada gergaji kuasa:
Bahan yang hendak dipotong
dipasanag pada ragum mengikut
pangjang yang dikehendaki
Apabila suis dihidupkan bingkai gergaji
kuasa akan turun secara perlahan ke
arah bahan dan mula memotong
SMN 1013 : TEKNOLOGI WOKSYOP
TOPIK 7 : GERGAJI KUASA
11. 11
Langkah keselamatan dan penggunaan gergaji kuasa:
Jauhkan diri dari mesin semasa mesin sedang beroperasi
Sokong benda kerja atau bar yang panjang dengan
menggunakan penyokong
Jangan memotong bahan yang nipis
Pilih mata gergaji yang sesuai dan pasang dengan cara
dan arah yang betul
Pegang bahan atau logam dengan kuat menggunakan
kaedah yang betul
Pilih kedalaman pemotongan yang sesuai
Gunakan bendalir penyejuk supaya mata gergaji tahan
lama
SMN 1013 : TEKNOLOGI WOKSYOP
TOPIK 7 : GERGAJI KUASA

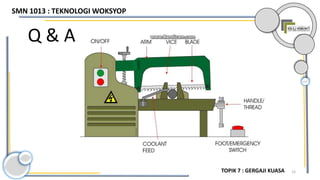

12. 12
Q & A
SMN 1013 : TEKNOLOGI WOKSYOP
TOPIK 7 : GERGAJI KUASA
Pensyarah bertanya kepada pelajar:
Pernahkah anda menggunakan gergaji?
Tahukah anda apa yang dimaksudkan dengan gergaji kuasa?
Pensyarah menerangkan kandungan sub topik yang dipelajari

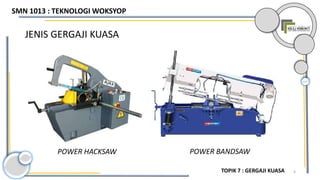

Pensyarah menerangkan dua jenis gergaji kuasa yang biasa digunakan di woksyop.

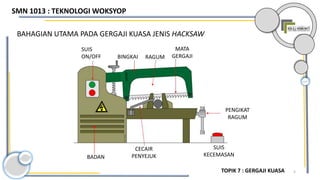

1. Pensyarah menunjukkan bahagian utama yang terdapat pada gergaji kuasa jenis hacksaw
2. Pensyarah menunjukkan video animasi bagaimana gergaji kuasa jenis hacksaw beroperasi
Pensyarah, bertanya kepada pelajar seandainya terdapat perkara-perkara tidak difahami.
1. Pensyarah menunjukkan bahagian utama yang terdapat pada gergaji kuasa jenis hacksaw
2. Pensyarah menunjukkan video animasi bagaimana gergaji kuasa jenis hacksaw beroperasi
Pensyarah menunjukkan bahagian utama yang terdapat pada gergaji kuasa jenis bandsaw
Pensyarah menerangkan secara terperinci:
Bahagian utama pada gergaji kuasa
Fungsi setiap bahagian pada gergaji kuasa
Pensyarah, bertanya kepada pelajar seandainya terdapat perkara-perkara tidak difahami.
Pensyarah menerangkan jenis - jenis mata gergaji dan fungsinya
Pensyarah, bertanya kepada pelajar seandainya terdapat perkara-perkara tidak difahami.
Pensyarah menerangkan secara terperinci:
Kaedah memasang bahan pada ragum gergaji kuasa.
Mengoperasikan gergaji kuasa
2. Pensyarah menunjukkan demo berkenaan pemasangan bahan dan pengoperasian gergaji kuasa
Pensyarah, bertanya kepada pelajar seandainya terdapat perkara-perkara tidak difahami.
Pensyarah menerangkan secara terperinci:
Langkah keselamatan ketika mengendalikan gergaji kuasa
Perkara yang perlu dipatuhi dipatuhi untuk memastikan keselamatan peralatan
Pensyarah akan melaksanakan amali kepada pelajar mengikut (lab sheet) yang disediakan
Pensyarah, bertanya kepada pelajar seandainya terdapat perkara-perkara tidak difahami.
Pensyarah menerangkan secara terperinci:
Langkah keselamatan ketika mengendalikan gergaji kuasa
Perkara yang perlu dipatuhi dipatuhi untuk memastikan keselamatan peralatan
Pensyarah akan menunjukkan demo cara memotong bahan kerja kepada pelajar dan seterusnya para pelajar akan melaksanakan praktikal memotong bahan kerja mengikut (lab sheet) yang disediakan
Pensyarah menerangkan secara terperinci:
Langkah keselamatan ketika mengendalikan gergaji kuasa
Perkara yang perlu dipatuhi dipatuhi untuk memastikan keselamatan peralatan
Pensyarah akan melaksanakan amali kepada pelajar mengikut (lab sheet) yang disediakan
