1. BAB DUA ( 2 )ALAT – ALAT TANGANDisediakan oleh :hasnul munawar bin ghaniPOLITEKNIK JOHOR BAHRUJABATAN KEJURUTERAAN MEKANIKAL

2. ALATAN TANGANPEMBARIS KELULI , PENGGARIT , PENEBUK , SESIKU L , JANGKA TOLOKJANGKARIT , SESIKU BERGABUNG , PLAT SUDUT , TOLOK PERMUKAANANGKUP , SESIKU SERONG , JANGKA SUDUT , TOLOK JEJARI DAN TOLOK KEMBITOLOK PERENGGANG , BONGKAH VEE , PENGAPIT ALAT TUKANGBILAH SELARI , MEDIA PENANDA , MEJA PENANDAPLAT PERMUKAAN , JANGKA SUDUT VERNIER , TOLOK DAIL

3. GAMBARAJAH PEMBARIS KELULI

4. Pembariskeluli-Diperbuatdaripadakelulikalis karat ataukelulialat. -Skalanyaialahdalam unit incidanmetrik.-Bolehdidapatidalamberbagai-bagai unit panjang, iaitudaripada 6 milimeterhingga 1 meter.Bagaimanapun yang lazim digunakan ialah ukuran 150mm hingga 300mm.-pembariskelulimetrikdisenggatkankepadasetengahdansatumilimetermanakalapembariskeluliincidisenggatkandalampecahandanperpuluhan.-pembariskelulimetriklebihsenangdibacakeranaiatidakdibuatdalambentukpecahandantidakperludikecilkan.

5. KEGUNAANYA-mengukurjaraklelurus.-mengujikeratanpermukaanbendakerja.-membuatgarisanlurus.

6. GAMBARAJAH PENGGARIT

7. PENGGARIT-Diperbuatdaripadakelulialat yang dikeraskandandibaja. Matanya halus dan tajam, hujungnya pula bengkok.-kegunaanutamapenggaritialahuntukmembuatgarisandiataspemukaanbendakerjadanbiasanyadigunakanbersama-samaalat lain.-matanyamestilahsentiasatajamsupayagarisan-garisan yang dibuatterangdanjelas.-terdapatjugapenggaritjeniskocek yang mudahdibawa.

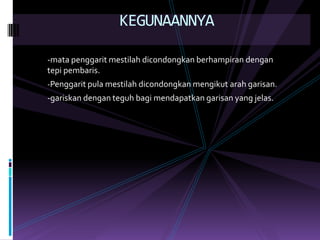

8. KEGUNAANNYA-matapenggaritmestilahdicondongkanberhampirandengantepipembaris.Penggarit pula mestilahdicondongkanmengikutarahgarisan.-gariskandenganteguhbagimendapatkangarisan yang jelas.

9. GAMBARAJAH PENEBUK

10. PENEBUK-Terdapat 2 jenispenebuk :Penebukcucukdanpenebukpusat.Penebukcemat.PENEBUK CUCUK DAN PENEBUK PUSAT-diperbuatdaripadakeluliberkarbontinggi yang dikeraskandandibaja.-mempunyaibentuk yang hampirsamakecualihujungmatanyaberlainansudut.-penebukcucukmempunyaihujungmata yang halus, biasanyaiadicanaudengansudut 30-60.-hujungmatapenebukpusat pula dicanaidengansudut 90 untukmendapatkankesantebuk yang lebihlebar.PENEBUK CEMAT-berbezadaripadapenebuklaindadrisegibentukdanhujungnya.-garispusatbahagianhujung yang tirusialah 3mm hingga 6mm sementarajenisselarimempunyaigarispusat 1.5mm hingga 8mm.

11. KEGUNAANNYAPENEBUK CUCUK-Membuattandatekan yang haluspadagarisantandaansupayatandaantidakhilang.-menempatkan kaki jangkatolokuntukmelukiskanbulatan.PENEBUK PUSAT-menandalubangpusatgerudi.pusat lubang yang ditebuk mestilah tepat kedudukannya.PENEBUK CEMAT-digunakanuntukmengeluarkancematataumenanggalkan rivet daribendakerja.

12. GAMBARAJAH SESIKU L

13. SESIKU L-Merupakansatutolok yang digunakanuntukmemasangdanmengukursudut 90 samaadabahagianluarataupundalam.-bahagianbadansesiku L lebihtebaldanlebihpendekdaripadabahagianmata.-matadipasangbersuduttepatdenganbadandengancaramenerpaataumerivet.-Panjangsesuatusesiku L bergantungpadamatanya.-diperbuatdaripadakeluli yang dikeraskansupayatidakmudahhaus.

14. KEGUNAANNYA-mengujiketepatansuduttepat 90.-membuatgarisantegakdanselari.-mengesetbendakerjasupayategak.

15. GAMBARAJAH JANGKA TOLOK

16. JANGKA TOLOK-mempunyaiduabatangpenggaritkeluli yang dikeraskan.-hujungmatanyatajamdanpadapangkalnya pula terdapatpegas yang disanggadengantuasbagimembolehkaniadilaraskandenganmudah.KEGUNAAN JANGKA TOLOK-membuatlengkokdanbulatan.-mengukurdanmengujijarak.

17. JENIS-JENIS JANGKA TOLOKJangkatolokbercantumpegasJangkatoloksukubulatJangkatolokbergabungJangkatolok

18. GAMBARAJAH JANGKARIT

19. -terdiridaripadasatubatangrusuk yang lurusdanpanjang.-duakepalajangkarit yang bolehdigerakkanpadabatangrusukmemegangmatanya.-salahsatudaripadakepalapenggaritdilekapkandengannatpelarashalussupayamudahdianjakkan.KEGUNAANNYA-menandabulatanataulengkok yang besar yang tidakbolehdibuatolehjangkatolokbiasa.-membahagigarisandanmenandaselari.JANGKARIT

20. GAMBARAJAH SESIKU BERGABUNG

21. -merupakankombinasiempatalat yang dipasangkanpadapembaris , iaitu :PembariskeluliKepalasesikuKepalajangkasudutKepalapusatPembariskeluli-bahagianbelakangnyaterdapatlurahbagimembolehkanbahagiankepalaberkesot.Kepalasesiku-mempunyaisuduttepat 90 dan 45.-dilengkapidenganpengaras spirit.-kombinasikepalasesikudanpembarisinimembolehkaniadigunakanuntukmenandagarisanselariataubersuduttepat.-sebagaitolokpengujidalamdanjugamengujisuduttepatatausudut 45.SESIKU BERGABUNG

22. GAMBARAJAH PLAT SUDUT

23. Kepalajangkasudut-iadisengatkankepada 0-180 atau 0-90 sebelahmenyebelah.-membolehpembarisdisetkankepadasebarangsudut.Kepalapusat-digunakanuntukmenandapusat bar bulatanataumembuatgarisanpadasisibongkahbersuduttepi.

24. PLAT SUDUT-berbentuk L dandiperbuatdaripadabesituangataukeluli yang dikeraskan.-dicanai rata danbersuduttepat 90.-saiznyaialahantara 75mm-300mm panjang.KEGUNAAN PLAT SUDUT-untukmenyokongbendakerjasupayakedudukannyakukuhsemasamenanda.-bendakerjabiasanyadiikatataudiapitpada plat sudutini.

25. GAMBARAJAH TOLOK PERMUKAAN

26. TOLOK PERMUKAAN-digunakanbersama-sama plat permukaanuntukmenandakangarisan.-terdiridaripadatigabahagian :TapakTurusPenggaritTAPAKDiperbuatdaripadabesituangataukeluli.iaadalahberatsupaya kedudukannya tetap.bentuk tapak ini samada segiempat atau bulat.lurah vee terdapat pada bahagian bawah tapakTURUSDipasangkanteruspadatapakberbentukbulat, ataumenerusijumpelang.lenganjumpelangbolehdijongketkansupayamembolehkanturusdikilasdenganbebas.PENGGARITDiperbuatdaripadakelulitahanlasak yang dikeraskandandibaja.satudaripadahujungmatanyalurusdansatulagibengkok.

27. KEGUNAANNYA-menandakangarisanselaridiatas plat permukaanataumejapenanda.-menandakeselarianataupenjajaran.-mengujiataumengesetbendakerjabulatdalamcukmesinpelariksupayakedudukannyasepusatdenganpusatcuk.-mencaripusatbahagianhujungbendakerjabulat.

28. GAMBARAJAH SESIKU SERONG

29. -memindahkanukuran.-kaki angkup yang disendikandibahagianpangkalnyabolehdilaraskan.-terbahagikepadaduaiaituangkupbercantumketatdanbercantumpegas.Angkupbercantumketat-kakinyabercantumdenganketatmenggunakanskrusegienamdan nat.Angkupbercantumpegas-terdapatsatupencengkampegas yang bolehmengenakantekananpadanatpelarasnya.JENIS JENIS ANGKUPAngkupluarAngkupdalamAngkuppemindahAngkupvernierAngkup jennyANGKUP

31. SESIKU SERONG-diperbuatdaripadakeluliberkarbondansemuapermukaansertatepinyadicanai-terdapatdalamberbagai-bagaibentuk , matanyabolehdikilaskankepadasebarangsudutdandikuncikankepadasebarangkedudukan.KEGUNAANNYA-menandagarisanbersudut-mengujiketepatantepiserong.

32. GAMBARAJAH JANGKA SUDUT

33. JANGKA SUDUT-badanjangkasudutberbentukseparuhbulatandanmempunyaiskala 0-180.-bilahkelulibolehdikilassepertijarum jam dandikuncikankepadasebarangsudut.KEGUNAANNYA-untukmenandagarisanbersudut.-untukmenguji, mengesetataumemindahkansudut yang diketahuikepadabendakerja.

34. GAMBARAJAH TOLOK JEJARI

35. -terdiridaripadakepingankeluli yang mempunyaijejari yang terdapatdalamberbagai-bagaisaiz.-kepingantolokiniterdapatberpasang-pasangdantersusundalamsaturumah.-saiznyabolehdidapatidalam unit incidanmetrikKEGUNAANNYA-untukmengujipermukaan yang melengkungdanpepenjurujejari.TOLOK JEJARI

36. GAMBARAJAH TOLOK PERENGGANG

37. -merupakanbilah-bilahkelulinipis yang dijambakdalamrumah.KEGUNAANNYA-untukmengambilukuran yang kecilsepertilurahsempit.-untukmenentukanjenisgegasdalampemasangankompenenmesin.-didalambengkel auto, iadigunakanuntukmenetapkantelusanbagiinjapataupalampencucuh.-untukmemberiruangkecildiantaramataperautdenganbongkahpenetap.TOLOK PERENGGANG

38. Gambarajahbongkahvee

39. -diperbuatdaripadabesituangataukeluli yang dikeraskan.-terdapatdualurahberbentukveedandikedua-duabelahtepinya pula dibuatlengkunglurahbersudut 90.-terbahagikepadajenisiaitubongkahveekecildanbesar.-bongkahveekecildiperbuatdaripadakelulitahanlasak yang dikeraskandandibajamanakalabongkahveebesardiperbuatdaripadaesituang.KEGUNAANNYA-untukmemegangdanmenyokongbendakerjabulatsemasamenandaataumenggerudi.BONGKAH VEE

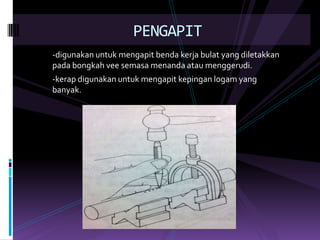

40. -digunakanuntukmengapitbendakerjabulat yang diletakkanpadabongkahveesemasamenandaataumenggerudi.-kerapdigunakanuntukmengapitkepinganlogam yang banyak.PENGAPIT

41. -terdiridaripadaduapengapit yang dipegangdenganduaskrupelaras.-kegunaannyasamadenganpengapit.PENGAPIT ALAT TUKANG

42. -diperbuatdaripadakeluliberkarbon yang dikeraskandandibaja.-iadicanai rata.-bentuknyasegiempattepatatausegiempatbujur yang berbezaukuranpanjangnya.KEGUNAANNYA-untukmenyokongdanmelapikbendakerjasupaya rata kedudukannyadiatasmeja.-dalamkerjamemesin, bilahselarisangatbergunauntukmelapikbendakerjasupayaketinggianbendakerjadapatdilaraskan.BILAH SELARI

43. -media penandaialahbahan yang disapukandiatasdiataspermukaanbendakerjasamaadakasarataupunlicin.KEGUNAANNYA-untukmemastikangarisan-garisan yang ditandanampakjelas, terdapatbarbagai-bagaibahan yang bolehdijadikan media penanda, iaitu :KapurtulisLarutankupriksulfitPlumbumputihdanturpentinKapurcairdicampurdengan airWarnawarnapenandavarnishMEDIA PENANDA

44. -diperbuatdaripadabesituang.-saiznyaantara 300mm x 1mm – 6mm x 1mm.-permukaannyadicanaihingga rata.-kaki mejabiasanyadilengkapkandengannatpelarassupayapermukaannyabetul-betuldatar.KEGUNAANNYA-mengujikeselariandankesejajarankompenen yang telahdimesin.-menandabendakerja yang besarsepertikelonsong, engkol, mejamesin, turusdanbaranganfabrikasi yang lain.MEJA PENANDA

45. -diperbuatdaripadabesituang, granitatauseramik yang bermututinggi.-saiznyaantara 100mm x 150mm hingga 1m x 1m.-plat permukaanmempunyaiberbagai-bagaigred.gred A mempunyaiketepatankurangdaripada 0.02 mm, iadicanaidandikikis.KEGUNAANNYA-digunakanuntukkerja-kerjapenandaan yang jitu.-bahagianbawah plat permukaanadalahbertulanguntukmengelakkannyadaripadamelending.PLAT PERMUKAAN

46. GAMBARAJAH JANGKA SUDUT VERNIER

47. KEGUNAANNYA-untukmengukursudutdengantepat.-ketepatanbolehdibacasehinggakepada 5’ atau 1/12.-untukkerja-kerjamenandaataumengujisudut.BahagianjangkasudutvernierBilah-Mempunyaiberbagai-bagaiukuran, biasanya 150mm atau 300mm.-iadimasokkankedalamdail, bolehdikilas, dilaraskandandikuncipadasebarangsudut.Dail-terdiridaripada 2 skalaSkalautamaSkalavernierJANGKA SUDUT VERNIER

48. GAMBARAJAH TOLOK DAIL

49. -mempunyaisenggatan-senggatantentukuranuntukmenunjukkanjumlahralatbagisesuatusaizataupenjajaran yang diuji.-tolokdailmetrikmempunyaisenggatan 1/100mm ataupun 1/200mm.tolok dail imperial pula mempunyaisenggatanpada 1/100inci ataupun 1/10000inci.-terdapatduabentuksenggatanpadatolokdail, iaitu :SenggatanimbanganSenggatanterus-putaranjantungnyabergantungpadapanjangpelocok.-biasanyajarumhanyaberputardalamsatuputaran.-dail yang berputarlebihdaripadasatuputaranmempunyaijarum yang bolehmembilangberapa kali jarumdailberputar.KEGUNAANNYA-mengujipenjajaransesuatukomponendengantepat.-menempatkanbendakerja yang hendakdimesinpadasatukedudukan.-mengujidenganpantasbenda-benda yang berukuranserbasama.TOLOK DAIL
