1. PETA KERJA
KESELURUHAN

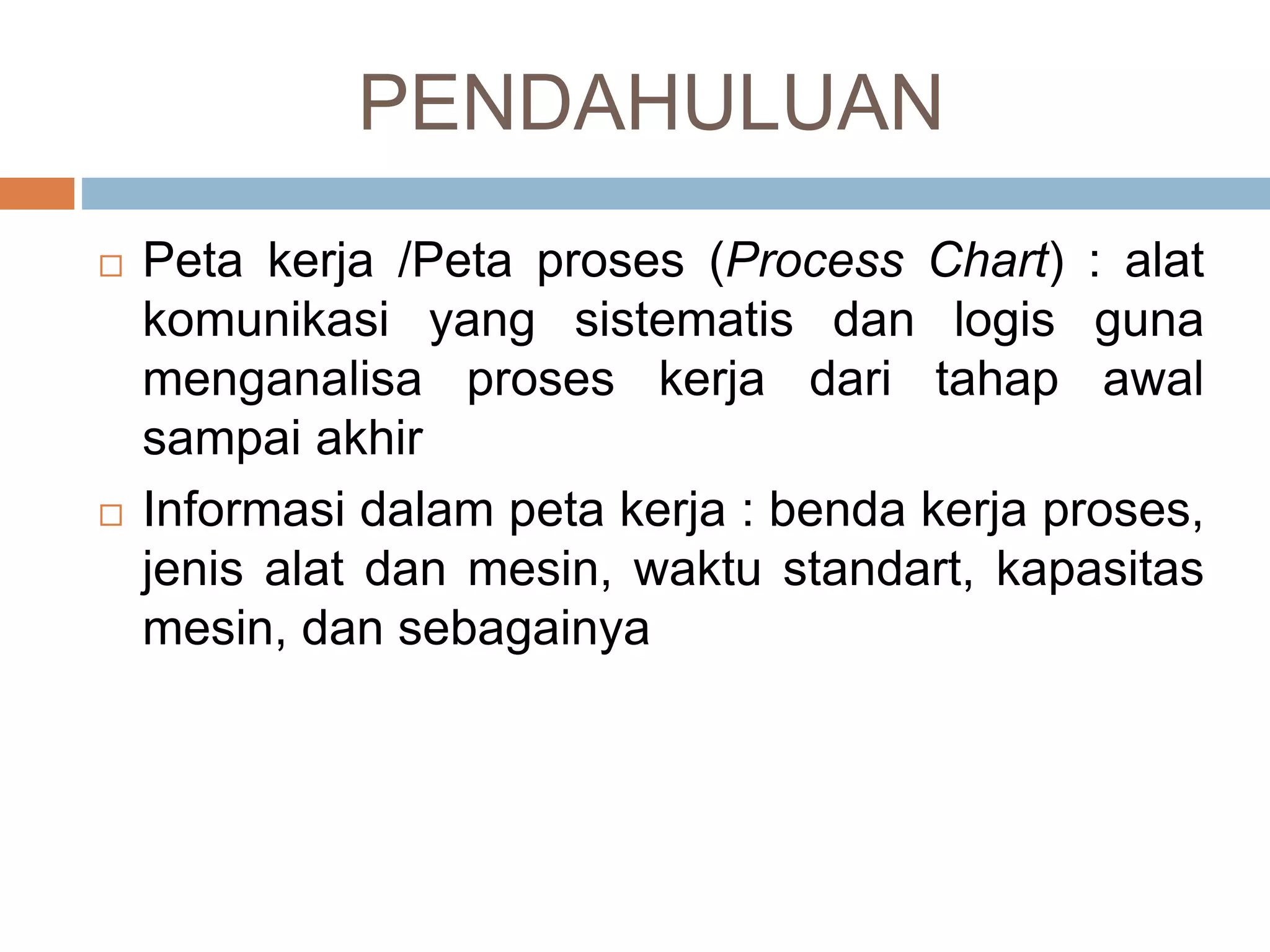

2. PENDAHULUAN
 Peta kerja /Peta proses (Process Chart) : alat
komunikasi yang sistematis dan logis guna
menganalisa proses kerja dari tahap awal
sampai akhir
 Informasi dalam peta kerja : benda kerja proses,
jenis alat dan mesin, waktu standart, kapasitas
mesin, dan sebagainya

3. 1. JENIS PETA KERJA
 Peta kerja guna menganalisa
proses kerja keseluruhan
 Peta kerja guna menganalisa
proses kerja setempat

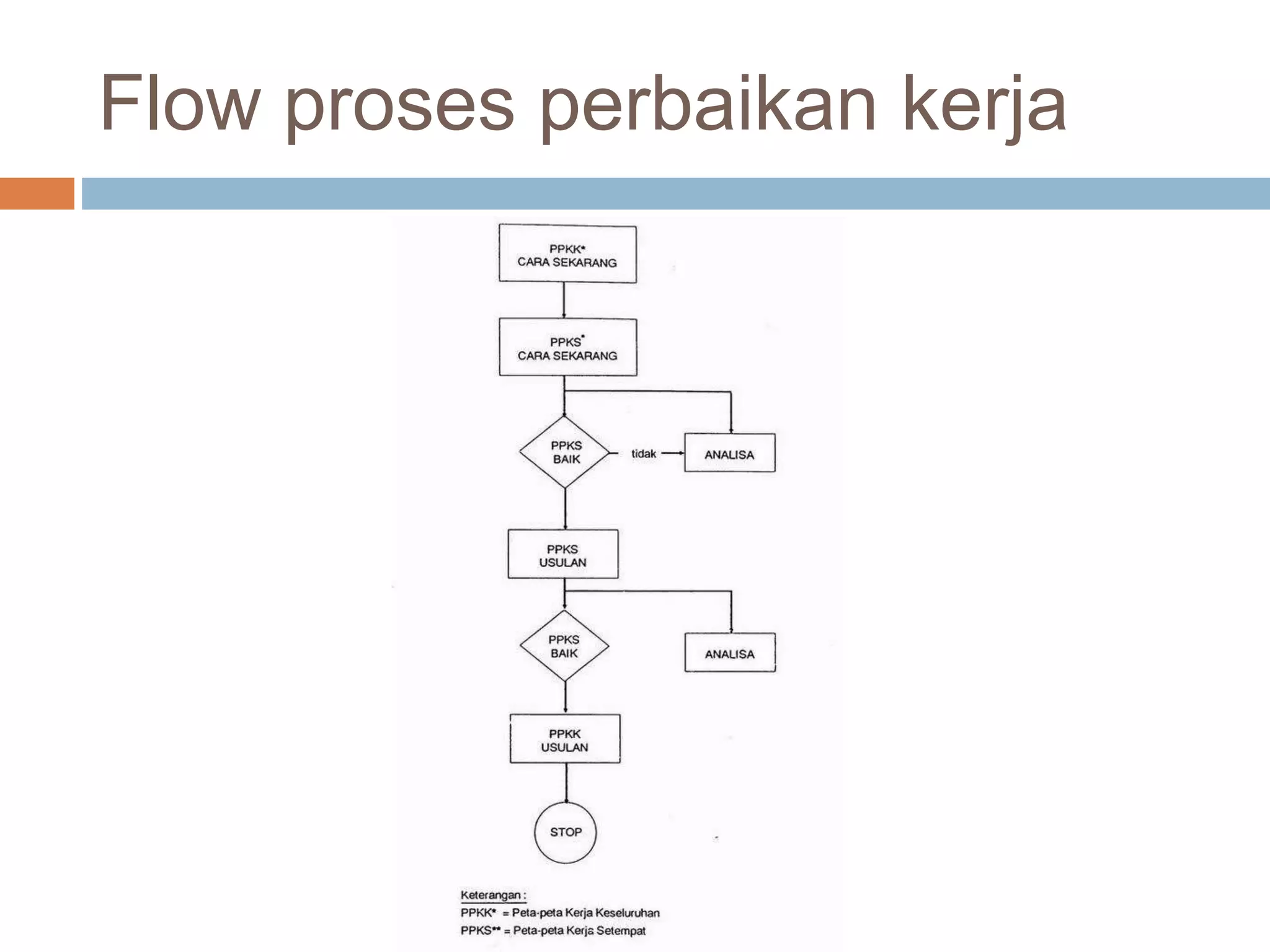

4. Flow proses perbaikan kerja

5. Peta kerja guna menganalisa proses
kerja keseluruhan :
1.Peta proses operasi (Operation Process
Chart)
2.Peta proses produk banyak (Multi Product
Process Chart)
3.Peta aliran proses (Flow Process Chart)
4.Diagram aliran (Flow Diagram)

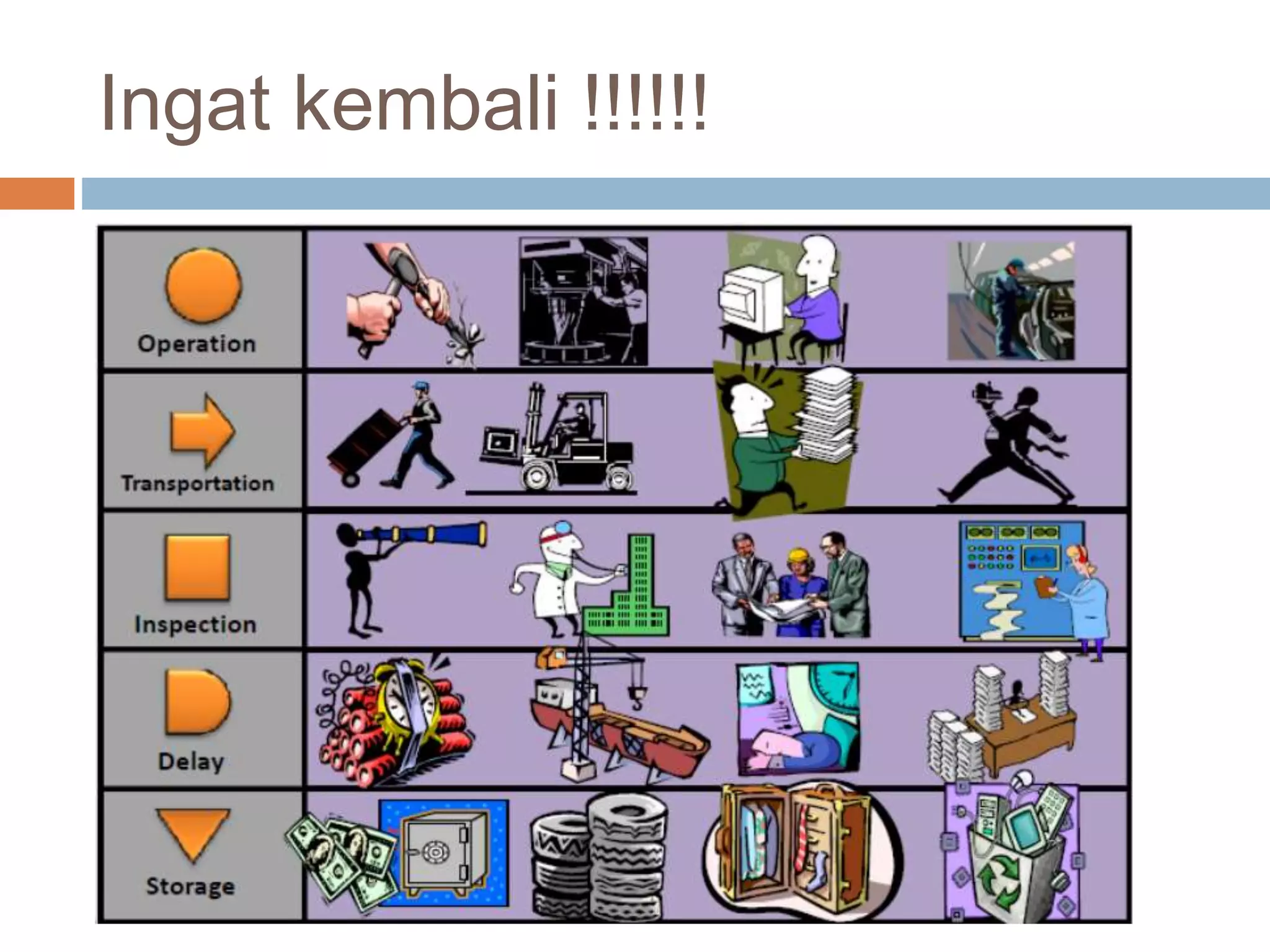

6. Ingat kembali !!!!!!

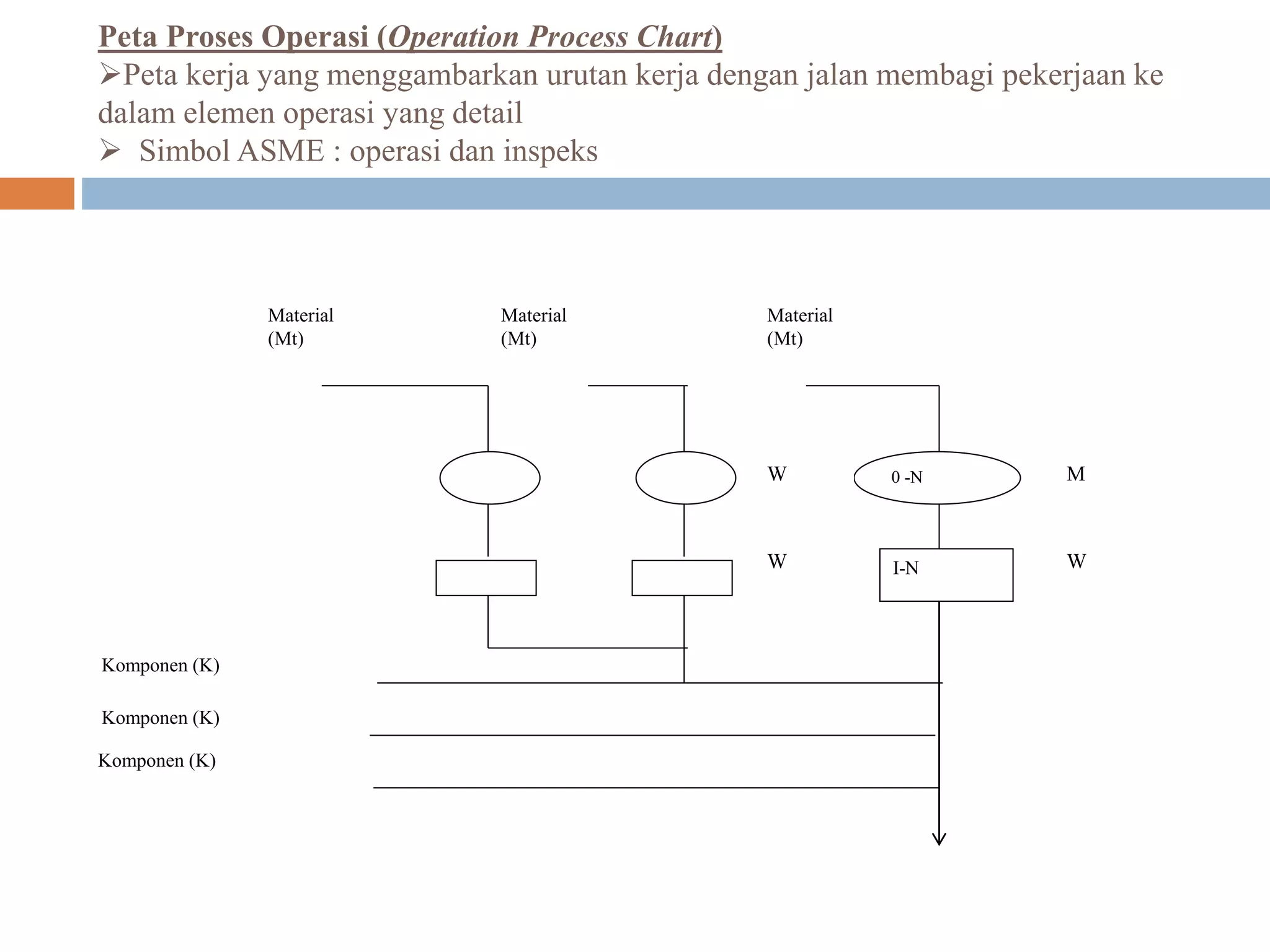

7. Peta Proses Operasi (Operation Process Chart)
Peta kerja yang menggambarkan urutan kerja dengan jalan membagi pekerjaan ke
dalam elemen operasi yang detail
 Simbol ASME : operasi dan inspeks
0 -N
I-N
Material
(Mt)
Material
(Mt)
Material
(Mt)
W
W
M
W
Komponen (K)
Komponen (K)
Komponen (K)

8. RINGKASAN
Kegiatan Jumlah Waktu
TOTAL
OPERATION PROCESS CHART
NAMA PRODUK : DIPETAKAN OLEH : TGL DIPETAKAN :
NOMOR PETA :
Komponen Utama
( …..Ukuran,,,,,,,)
Proses…..
Alat…….
Waktu
O-1
O-2
I -1
O- 6
I - 4
Komponen Masuk
( …..Ukuran,,,,,,,)
0- 3
O - 4
I - 2
Komponen Masuk
( …..Ukuran,,,,,,,)
O - 5
I - 3

9. CONTOH OPC

10. Peta Proses Produk Banyak
Peta yang digunakan untuk menggambarkan pengerjaaan sejumlah produk pada
mesin atau fasilitas yang hampir sama
Aktivitas Produk
Pack
Despatch
Drill
Inspect
Press test
Mill
Mould
Impregnate
Grin
Turn
Slit
Store
Bantalan Sudu Pompa
2
1
2
23
3
1
34
4
45
5
5
6
6
6
7
7
8
8
9
10
11
12
1

11. Peta Aliran Proses
(Flow Process Chart)
Peta aliran proses merupakan suatu peta yang
menggambarkan aktivitas baik produktif maupun tidak
produktif.
Metode penggambarannya seperti pada peta proses
operasi tetapi disini jauh lebih lengkap dan detail.
Dengan demikian ada tambahan tiga simbol yaitu simbol
panah (transportasi), setengah lingkaran/ huuf “D” (delay)
dan simbol segitiga terbalik (storage).

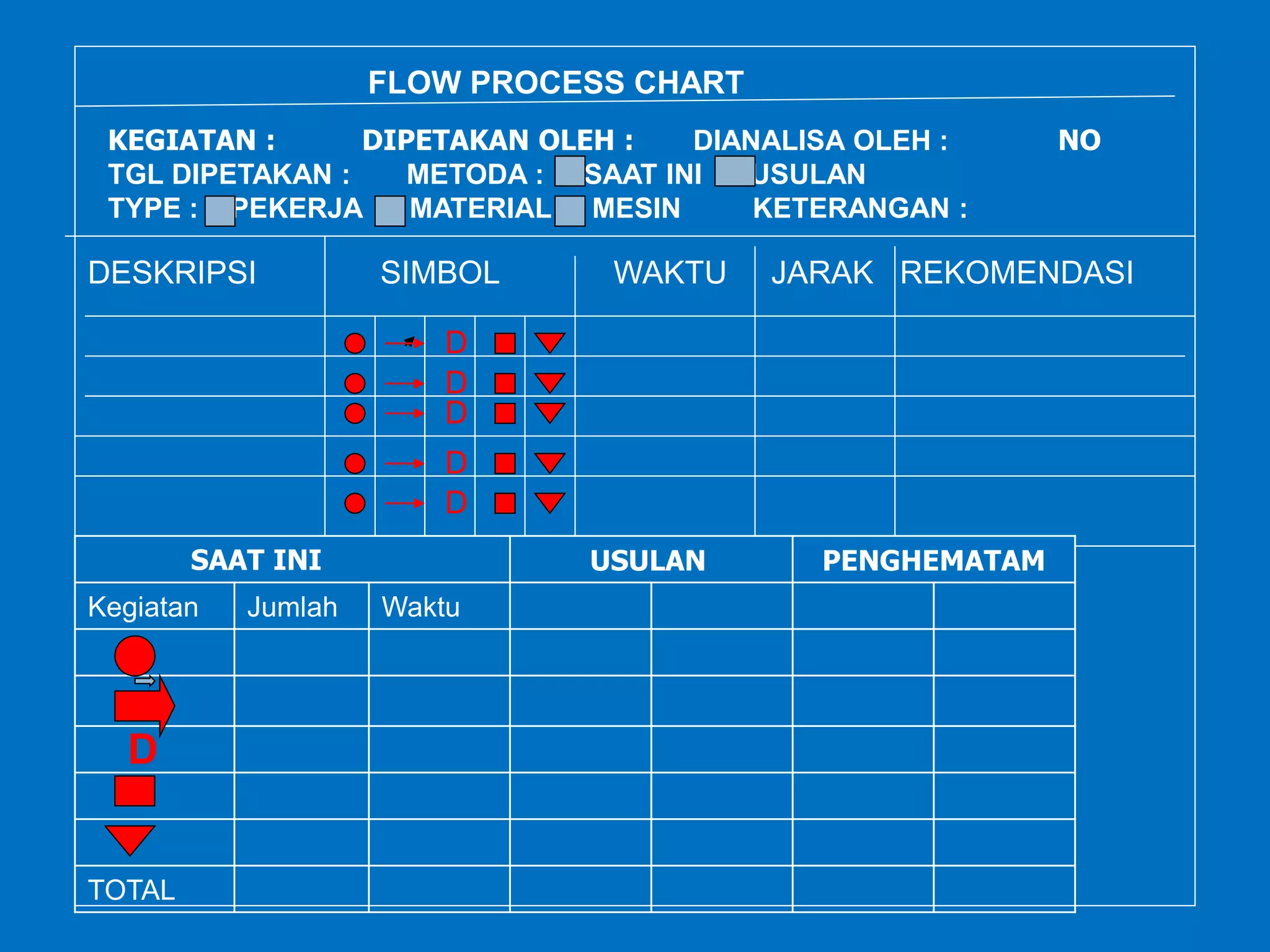

12. SAAT INI USULAN PENGHEMATAM
Kegiatan Jumlah Waktu
TOTAL
FLOW PROCESS CHART
KEGIATAN : DIPETAKAN OLEH : DIANALISA OLEH : NO
TGL DIPETAKAN : METODA : SAAT INI USULAN
TYPE : PEKERJA MATERIAL MESIN KETERANGAN :
D
DESKRIPSI SIMBOL WAKTU JARAK REKOMENDASI
D
D
D
D
D

13. Contoh FPC

14. Diagram Aliran (Flow Diagram)
 Merupakan penggambaran flow process chart
[FPC] dalam layout. Memberikan gambaran
visual yang lebih jelas.
 Tool of analysis untuk mengevaluasi layout
dengan prinsip menekan aktivitas material
handling.

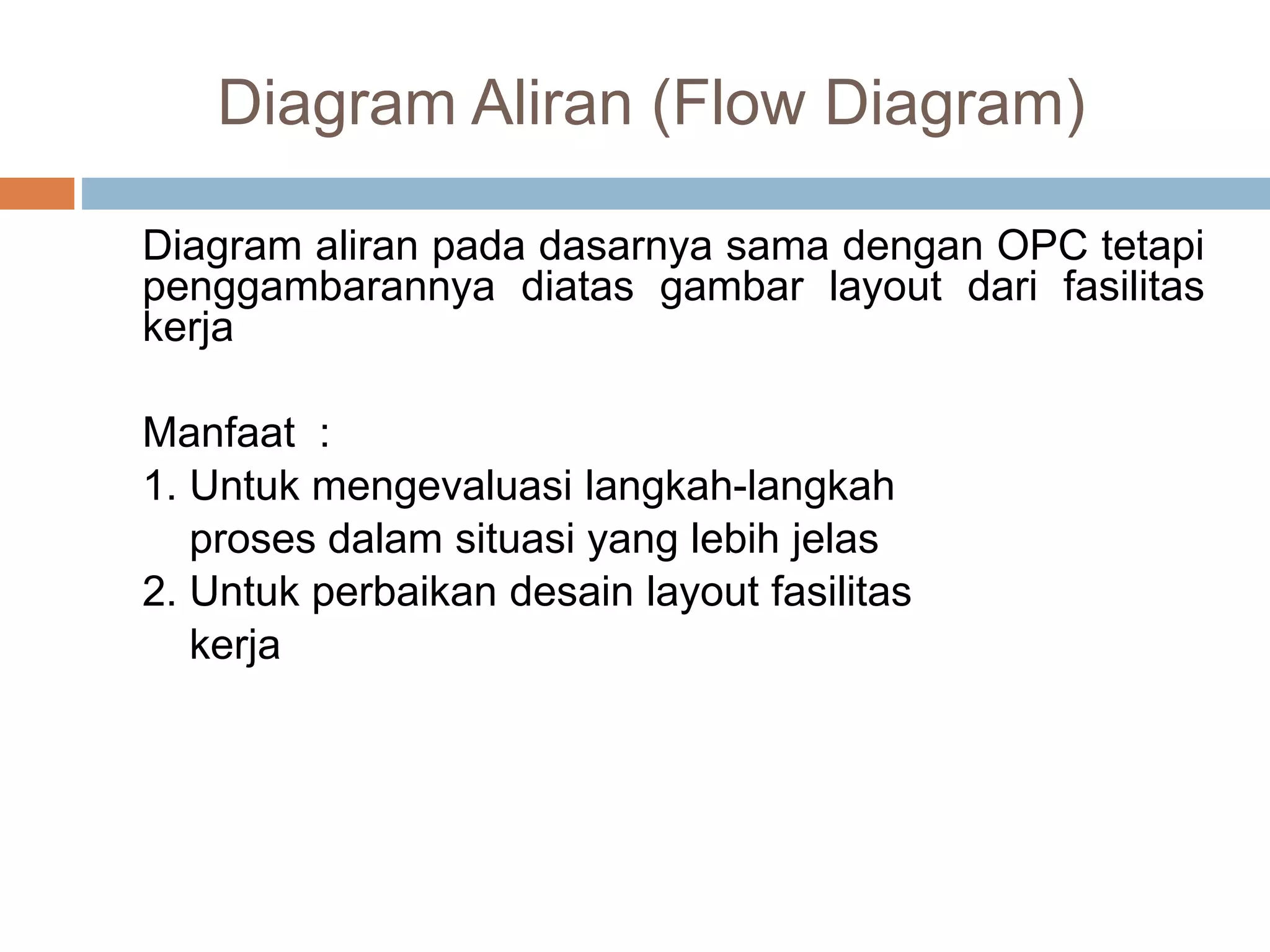

15. Diagram Aliran (Flow Diagram)
Diagram aliran pada dasarnya sama dengan OPC tetapi
penggambarannya diatas gambar layout dari fasilitas
kerja
Manfaat :
1. Untuk mengevaluasi langkah-langkah
proses dalam situasi yang lebih jelas
2. Untuk perbaikan desain layout fasilitas
kerja

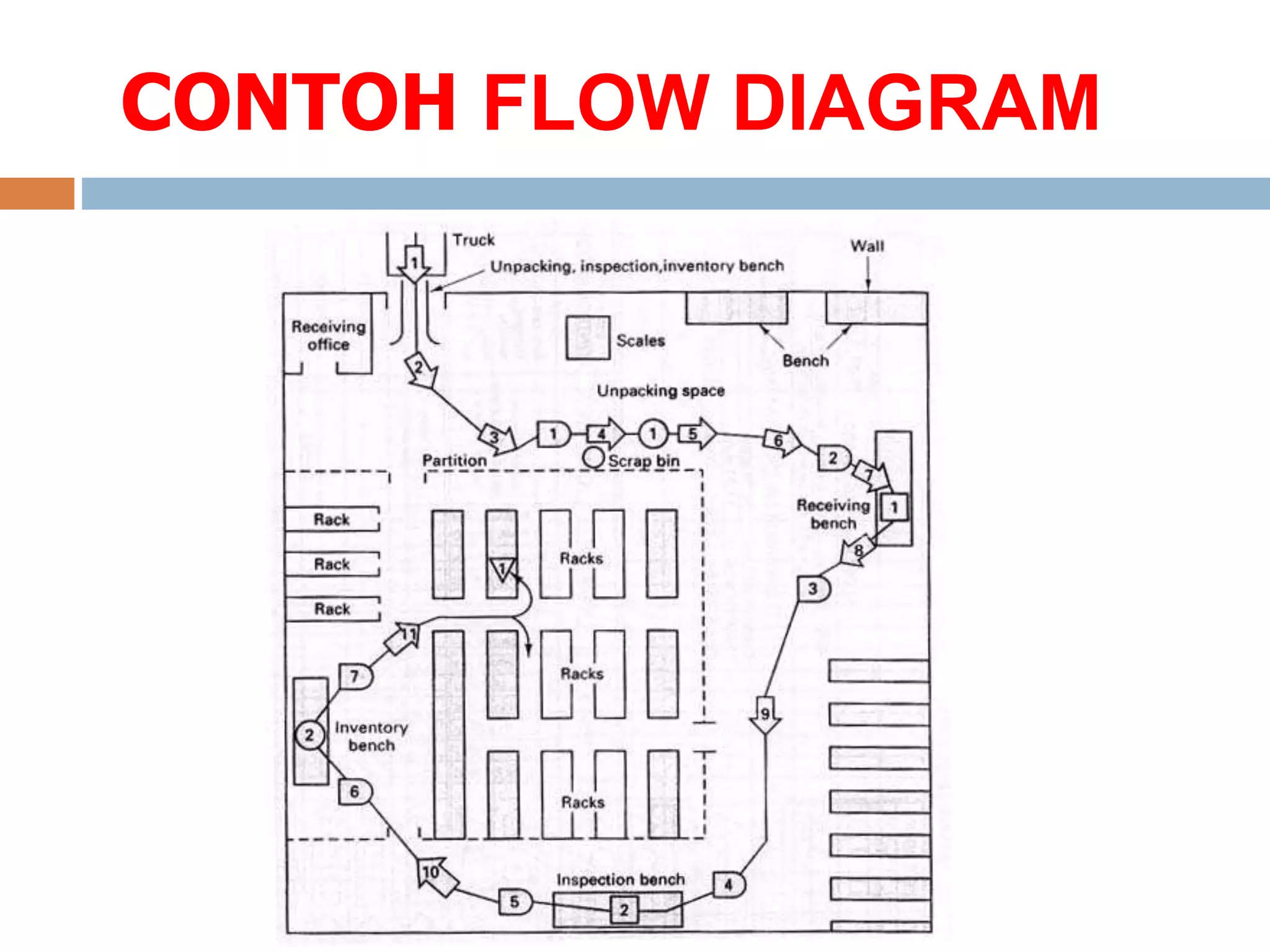

16. CONTOH FLOW DIAGRAM

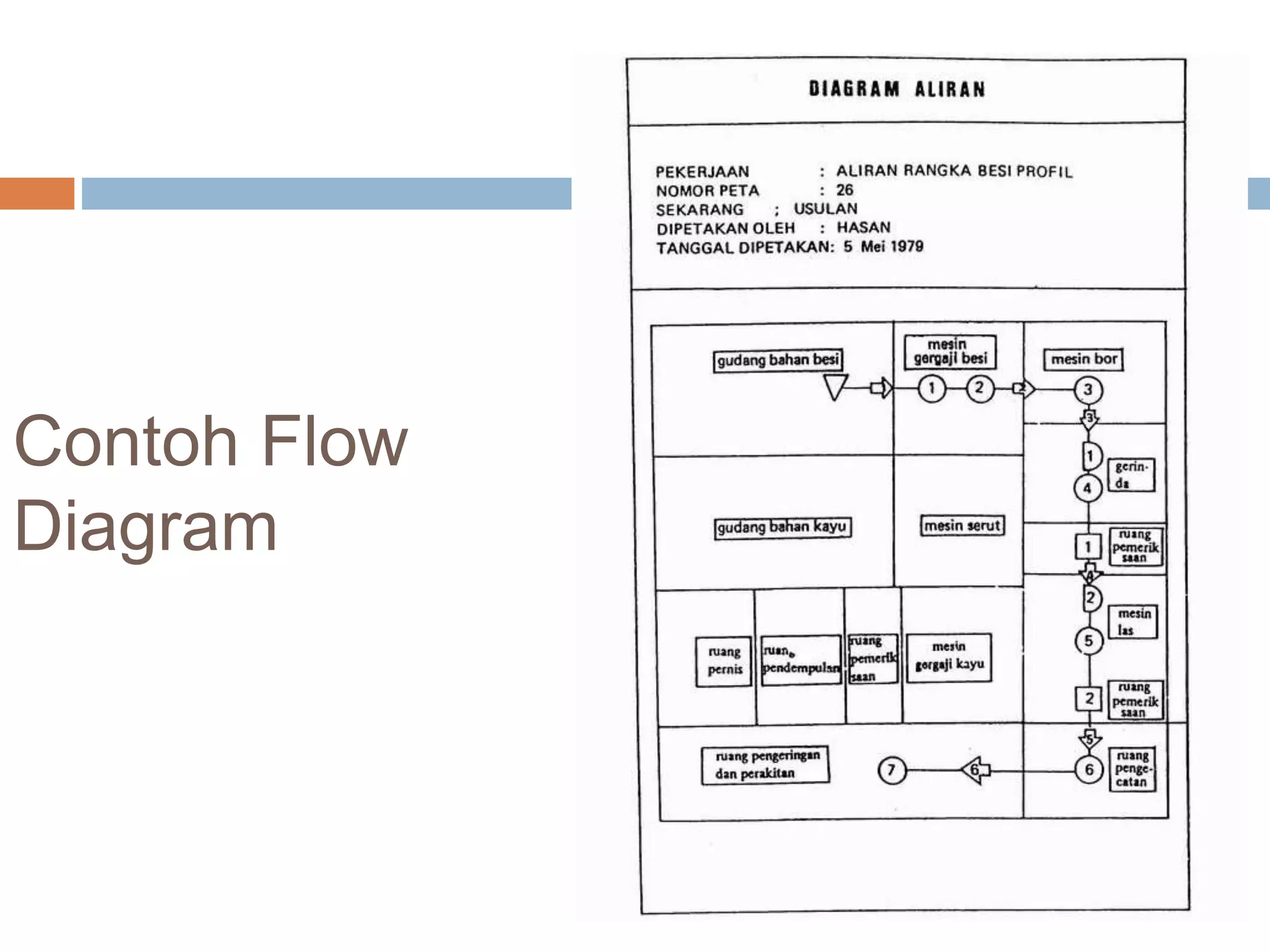

17. Contoh Flow
Diagram

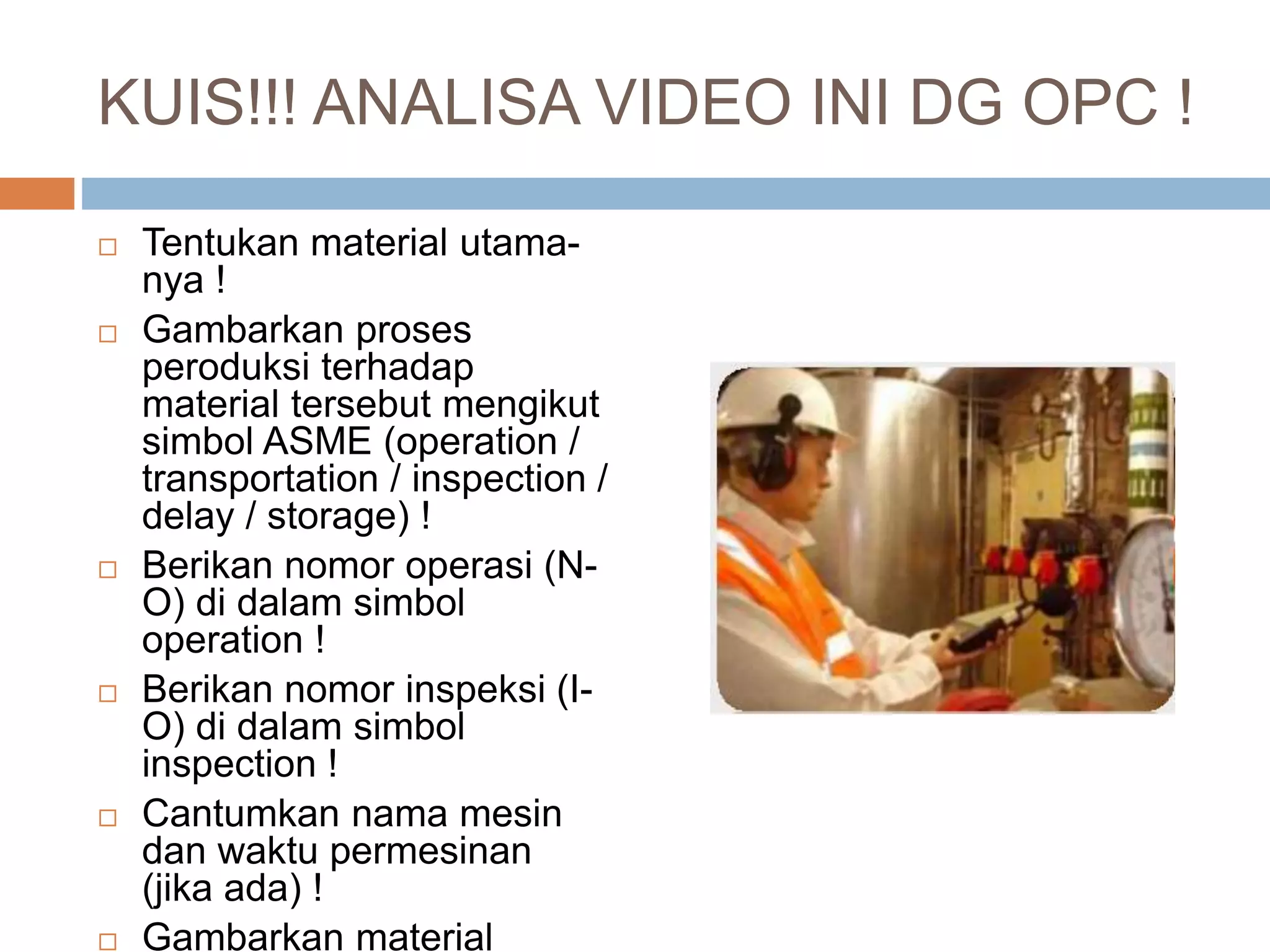

18. KUIS!!! ANALISA VIDEO INI DG OPC !
 Tentukan material utama-
nya !
 Gambarkan proses
peroduksi terhadap
material tersebut mengikut
simbol ASME (operation /
transportation / inspection /
delay / storage) !
 Berikan nomor operasi (N-
O) di dalam simbol
operation !
 Berikan nomor inspeksi (I-
O) di dalam simbol
inspection !
 Cantumkan nama mesin
dan waktu permesinan
(jika ada) !
 Gambarkan material

19. Make FPC from this production
process !

20. 20
Akhir Perkuliahan…
… Ada Yang Ditanyakan??
