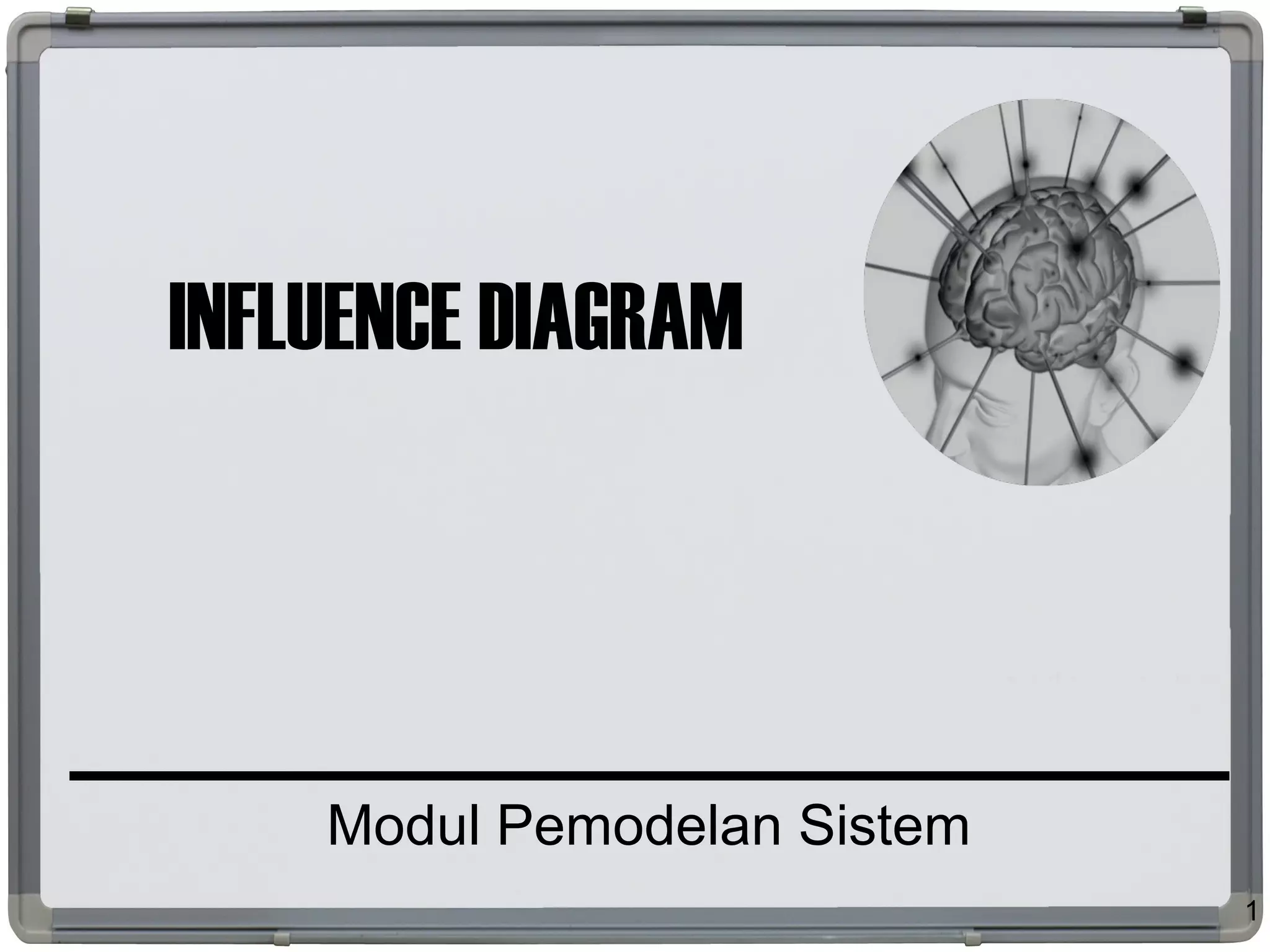

1. INFLUENCE DIAGRAM
Modul Pemodelan Sistem
1

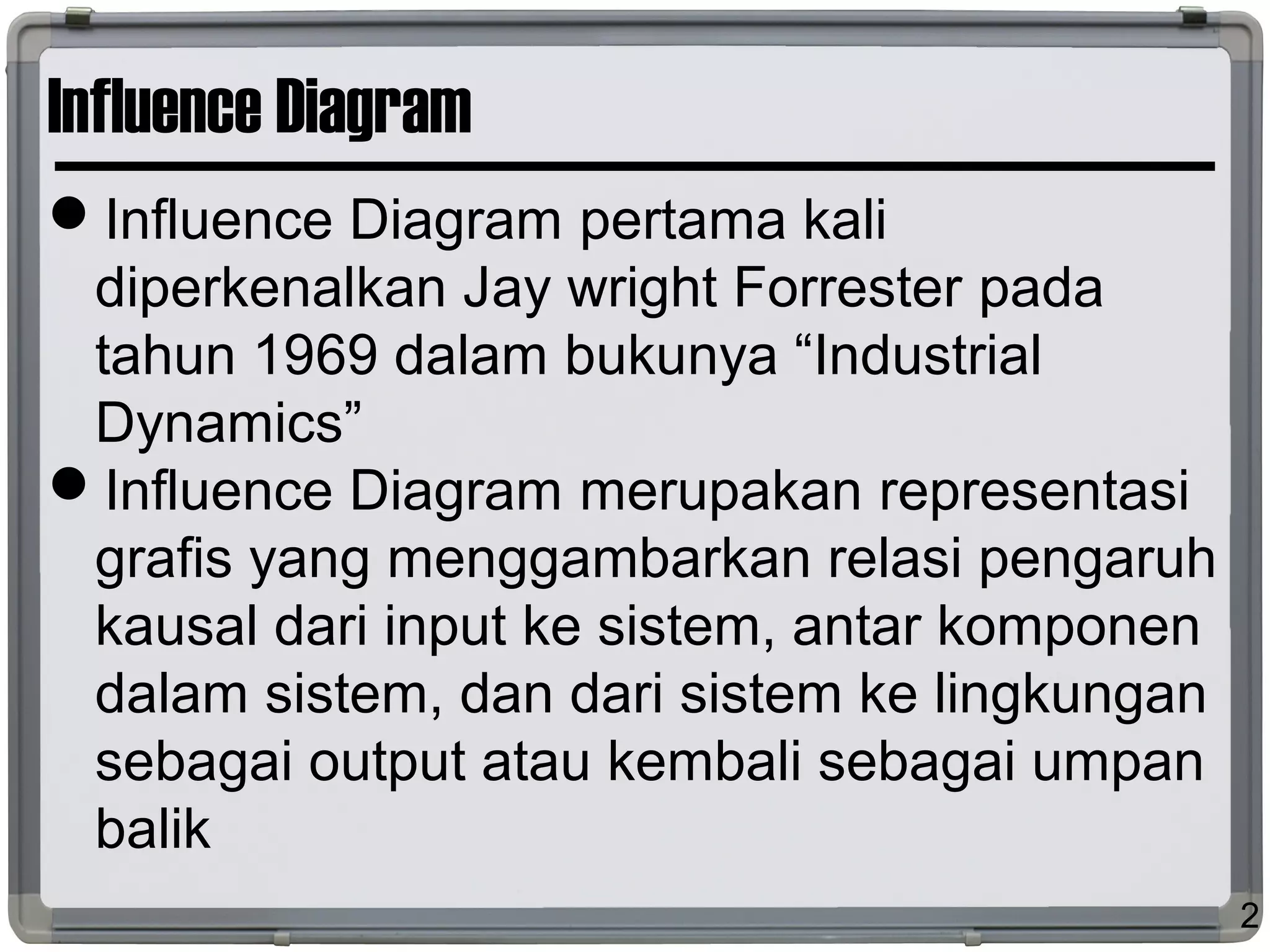

2. Influence Diagram
Influence Diagram pertama kali
diperkenalkan Jay wright Forrester pada
tahun 1969 dalam bukunya “Industrial
Dynamics”
Influence Diagram merupakan representasi
grafis yang menggambarkan relasi pengaruh
kausal dari input ke sistem, antar komponen
dalam sistem, dan dari sistem ke lingkungan
sebagai output atau kembali sebagai umpan
balik
2

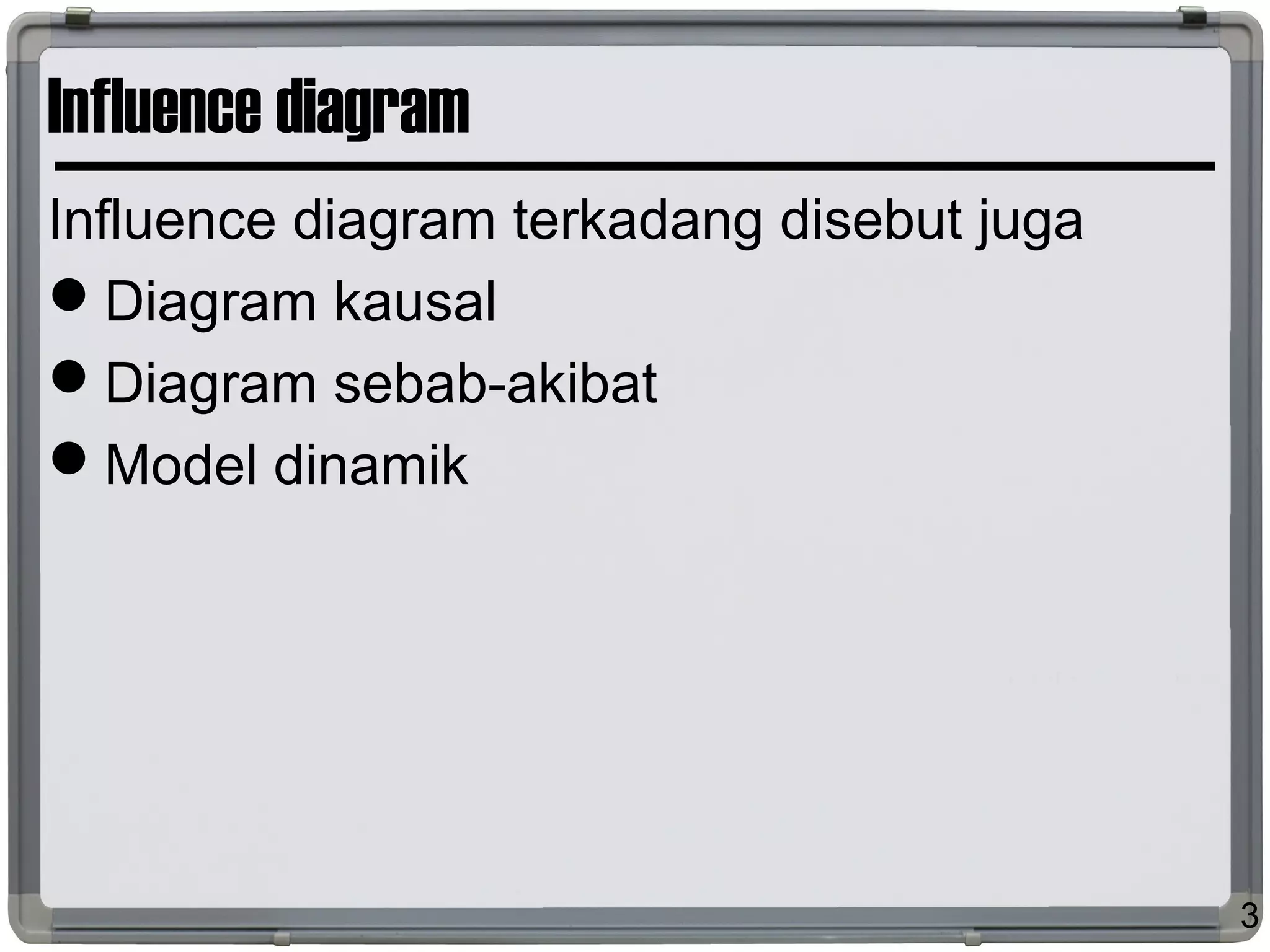

3. Influence diagram
Influence diagram terkadang disebut juga
Diagram kausal
Diagram sebab-akibat
Model dinamik
3

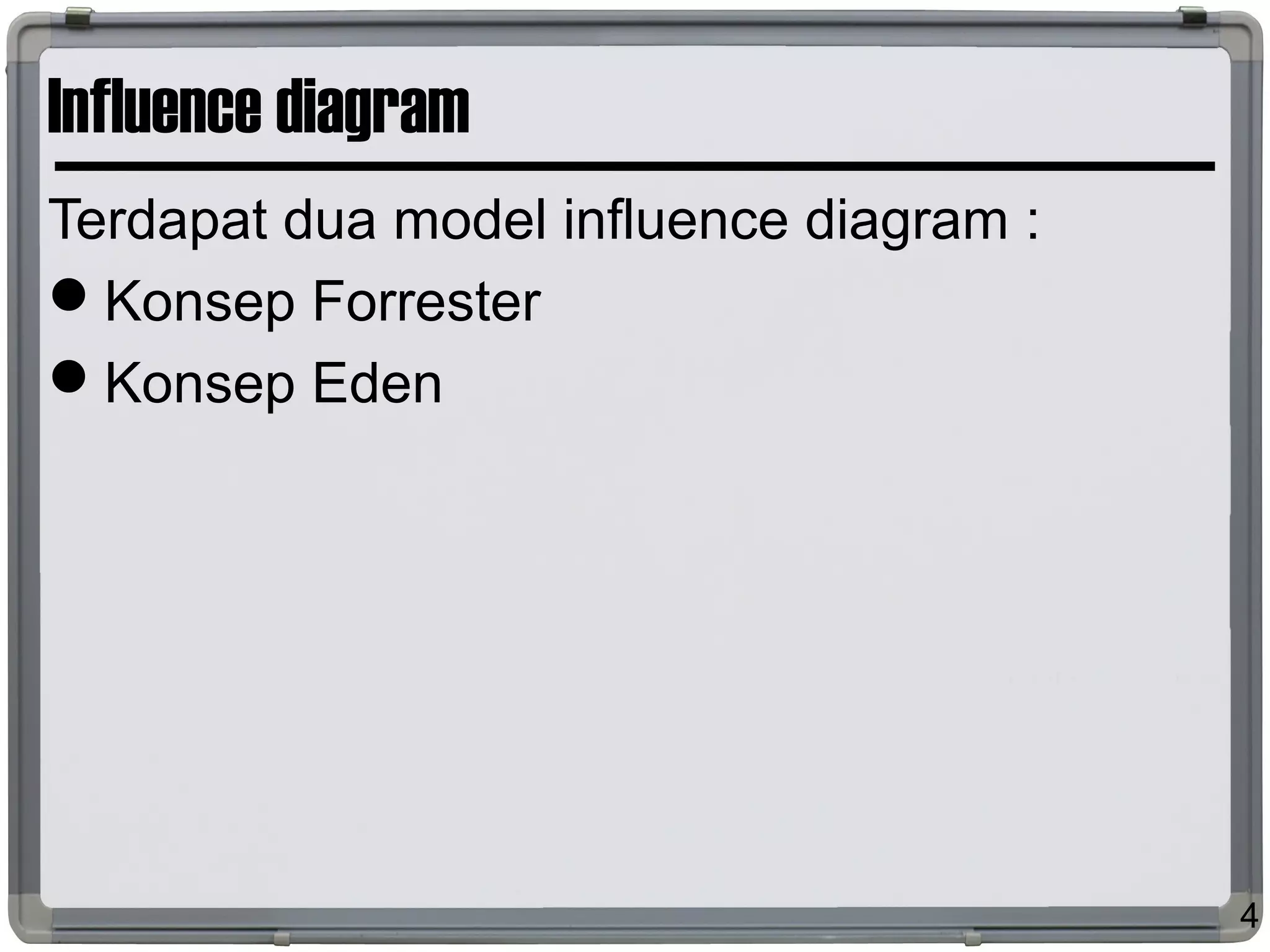

4. Influence diagram
Terdapat dua model influence diagram :
Konsep Forrester
Konsep Eden
4

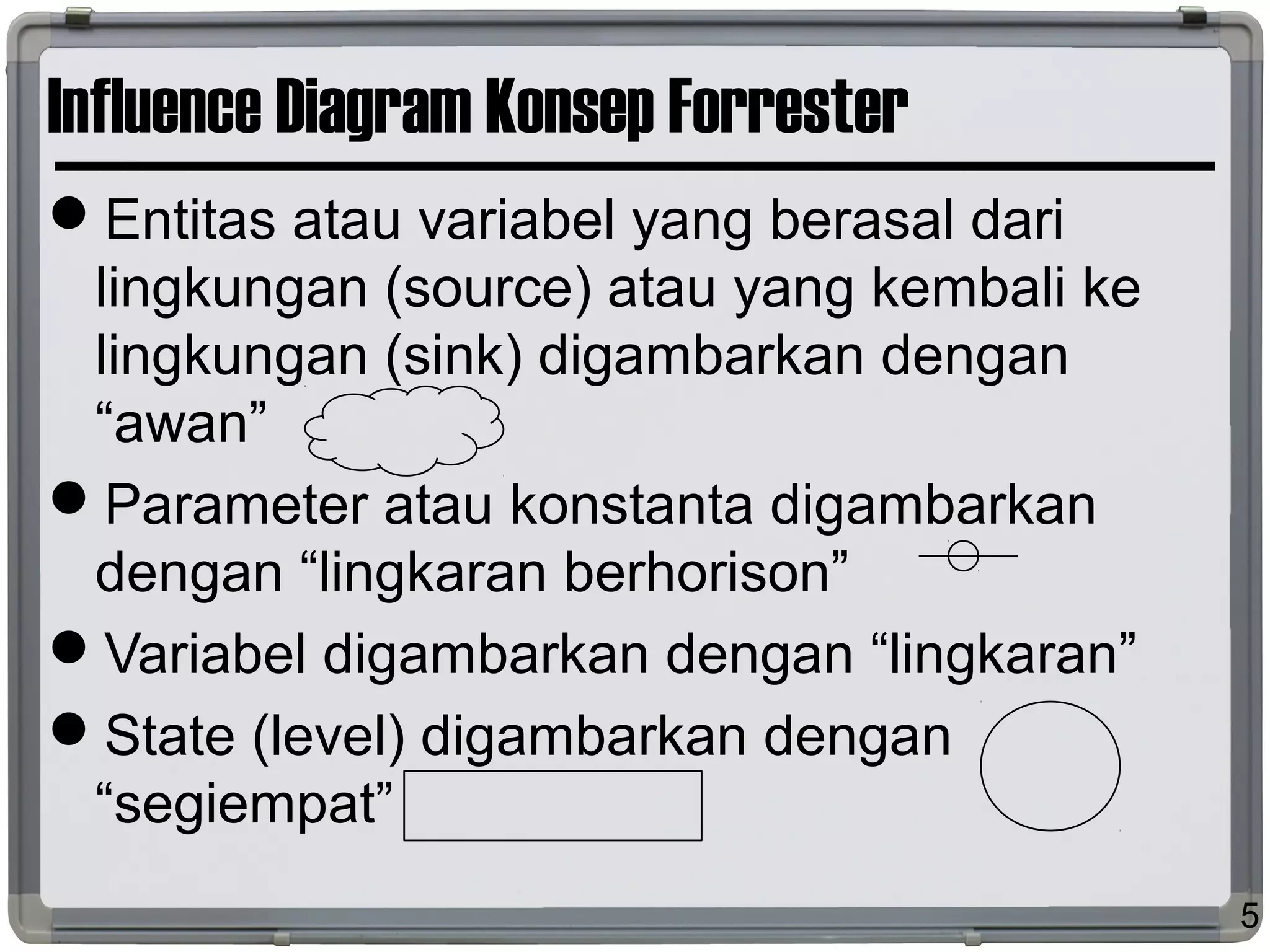

5. Influence Diagram Konsep Forrester
Entitas atau variabel yang berasal dari
lingkungan (source) atau yang kembali ke
lingkungan (sink) digambarkan dengan
“awan”
Parameter atau konstanta digambarkan
dengan “lingkaran berhorison”
Variabel digambarkan dengan “lingkaran”
State (level) digambarkan dengan
“segiempat”
5

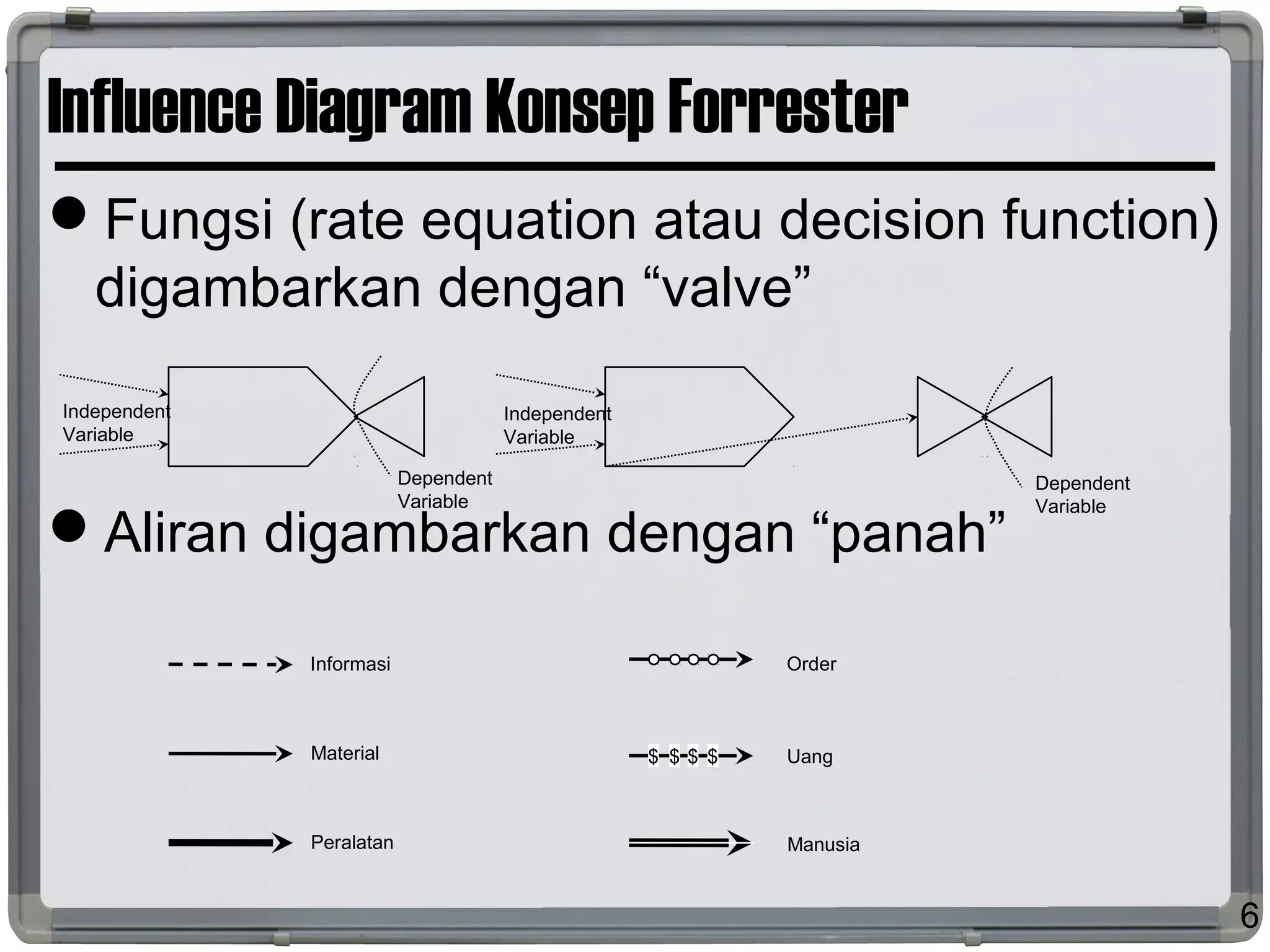

6. Influence Diagram Konsep Forrester
Fungsi (rate equation atau decision function)
digambarkan dengan “valve”
Aliran digambarkan dengan “panah”
6
Dependent
Variable
Dependent
Variable
Independent
Variable
Independent
Variable
$ $ $ $
Informasi
Material
Peralatan
Order
Uang
Manusia

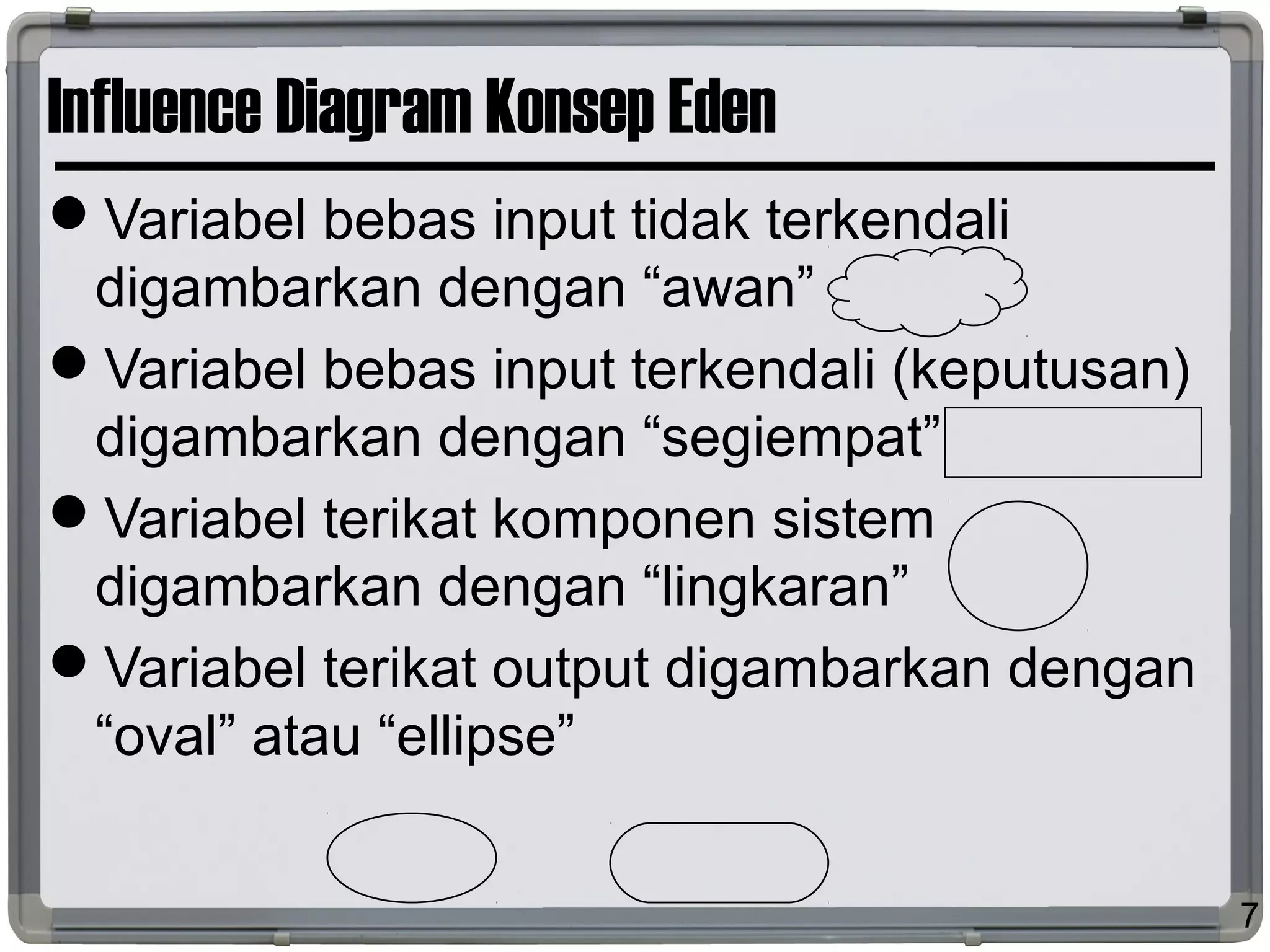

7. Influence Diagram Konsep Eden
Variabel bebas input tidak terkendali
digambarkan dengan “awan”
Variabel bebas input terkendali (keputusan)
digambarkan dengan “segiempat”
Variabel terikat komponen sistem
digambarkan dengan “lingkaran”
Variabel terikat output digambarkan dengan
“oval” atau “ellipse”
7

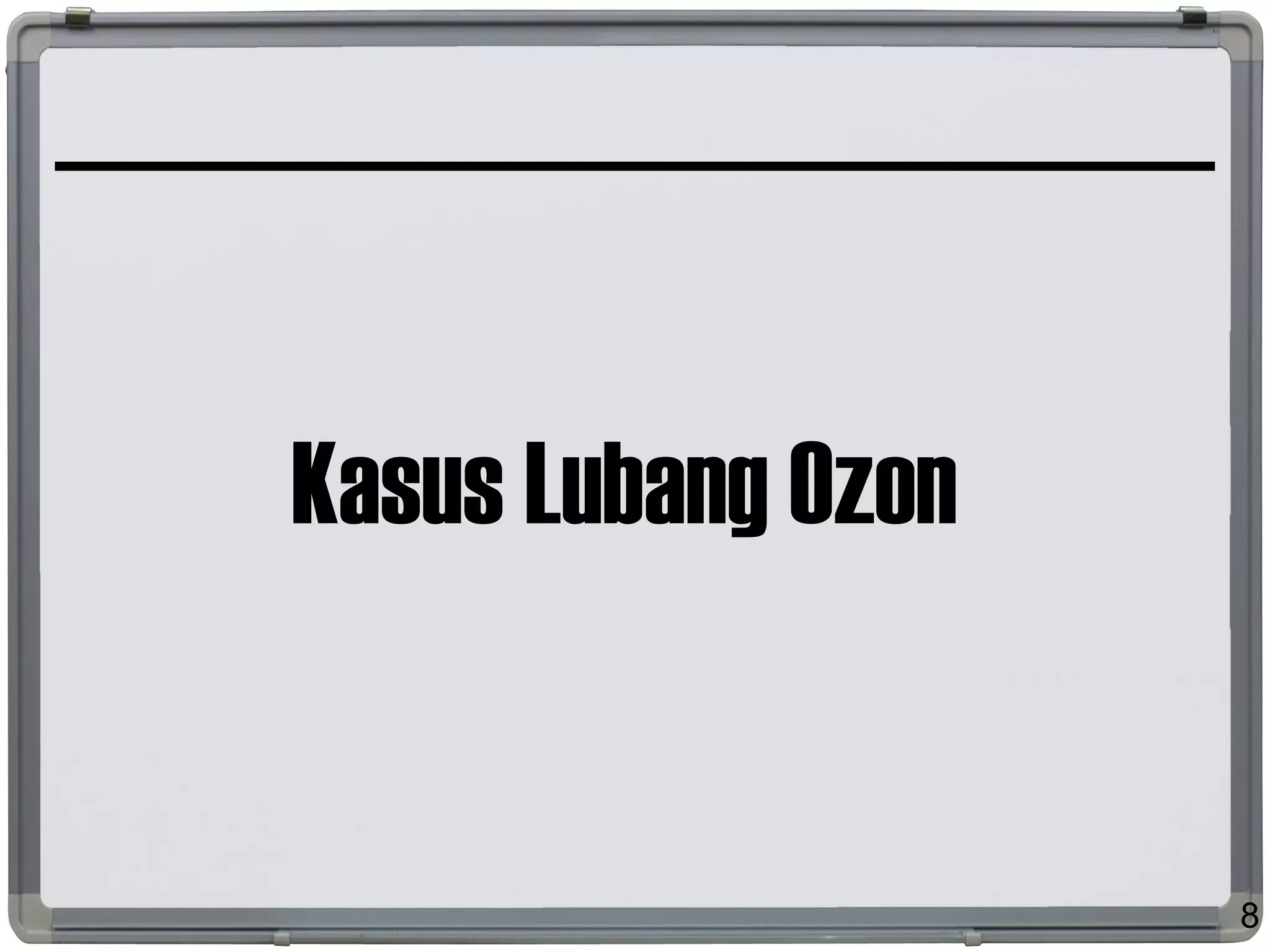

8. Kasus Lubang Ozon
8

9. 9

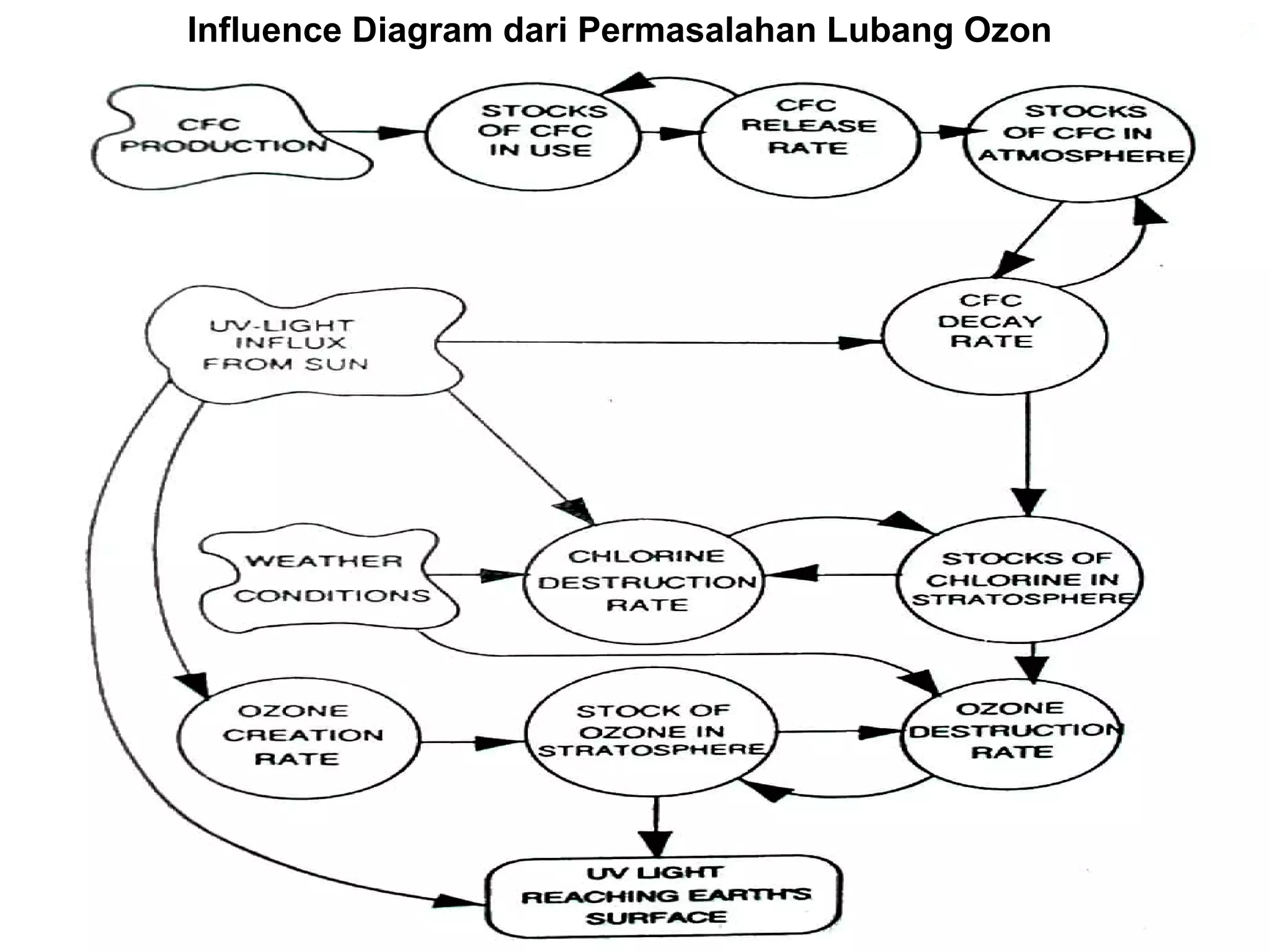

Influence Diagram dari Permasalahan Lubang Ozon

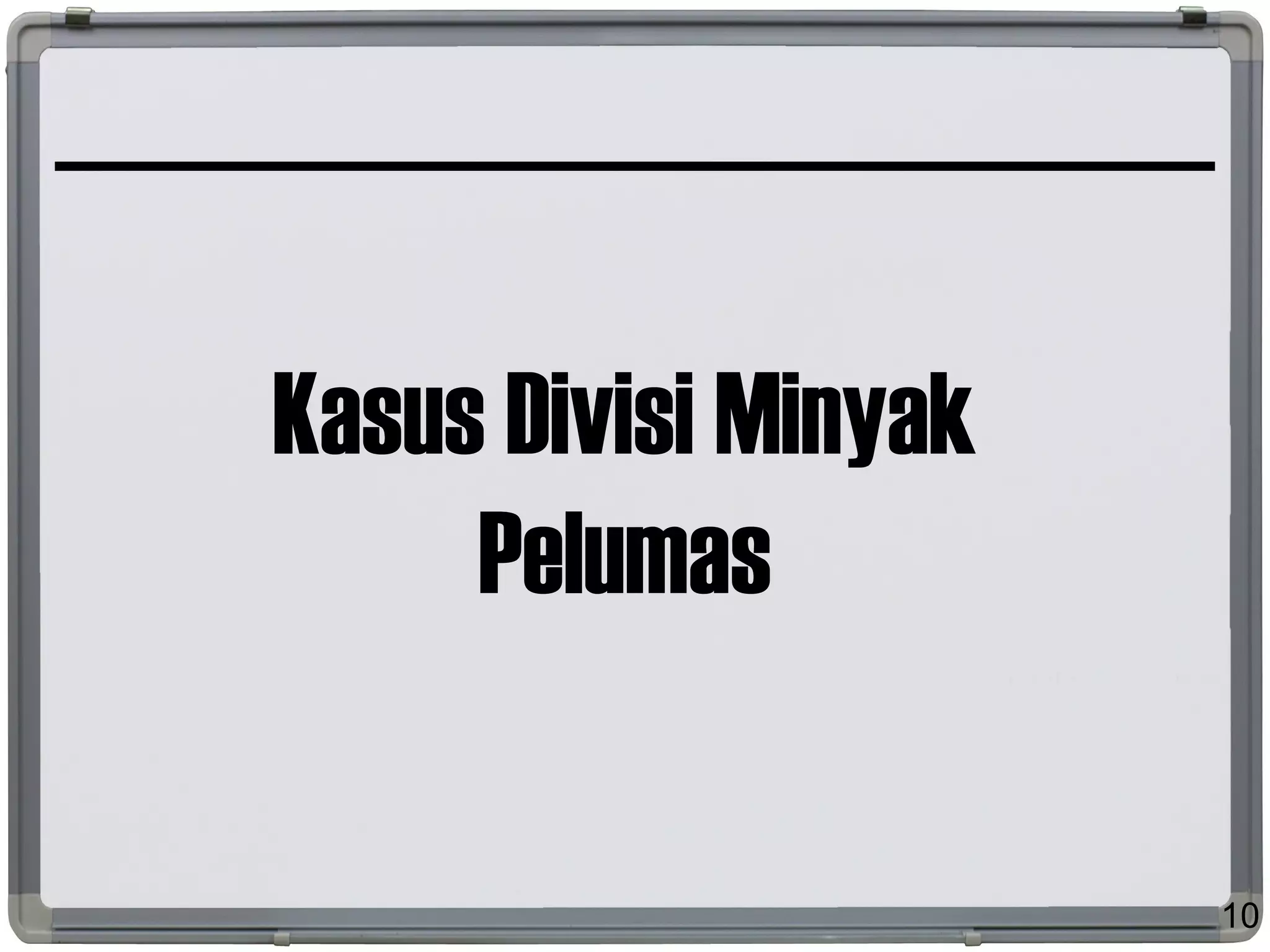

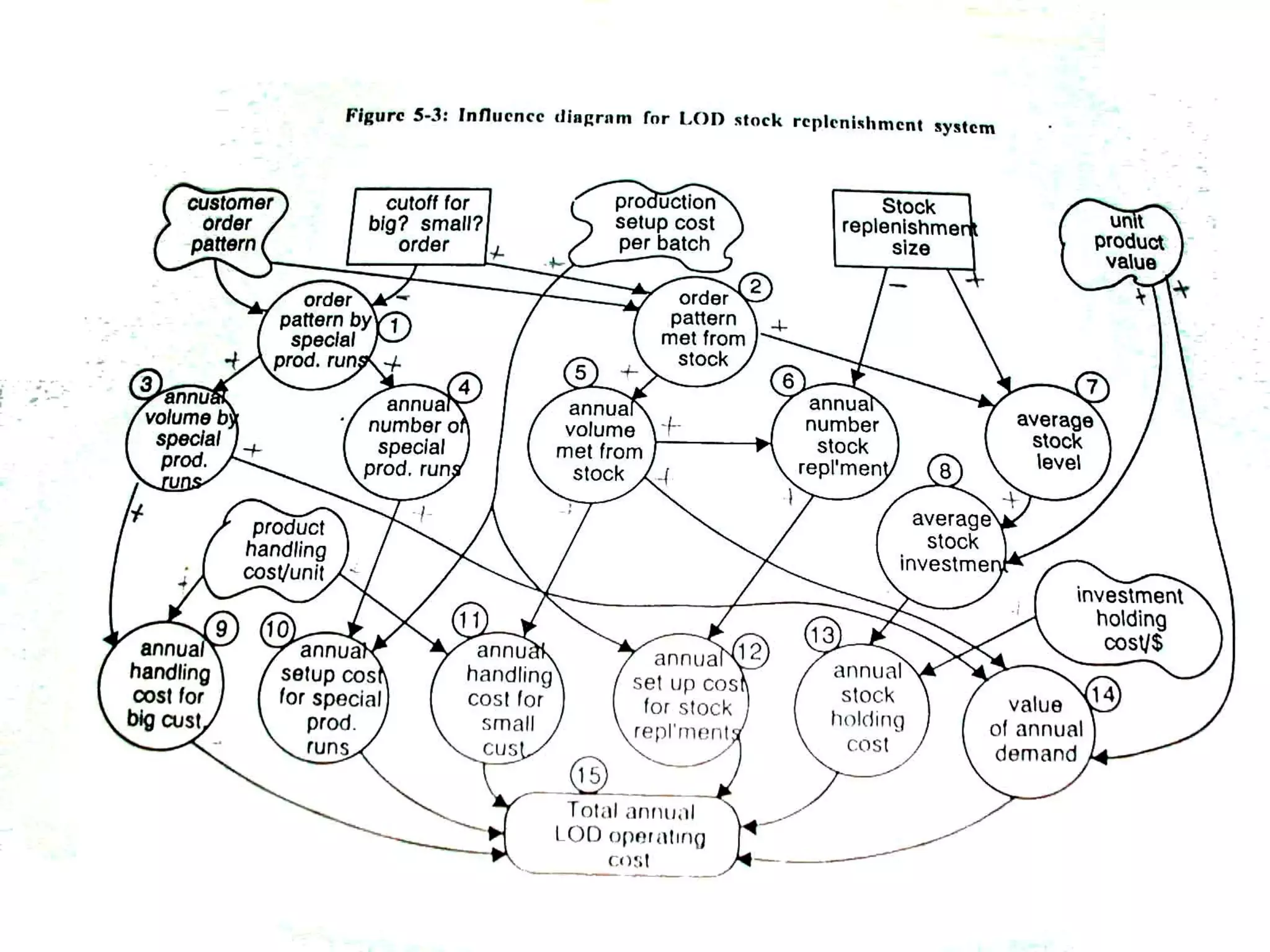

10. Kasus Divisi Minyak
Pelumas
10

11. 11

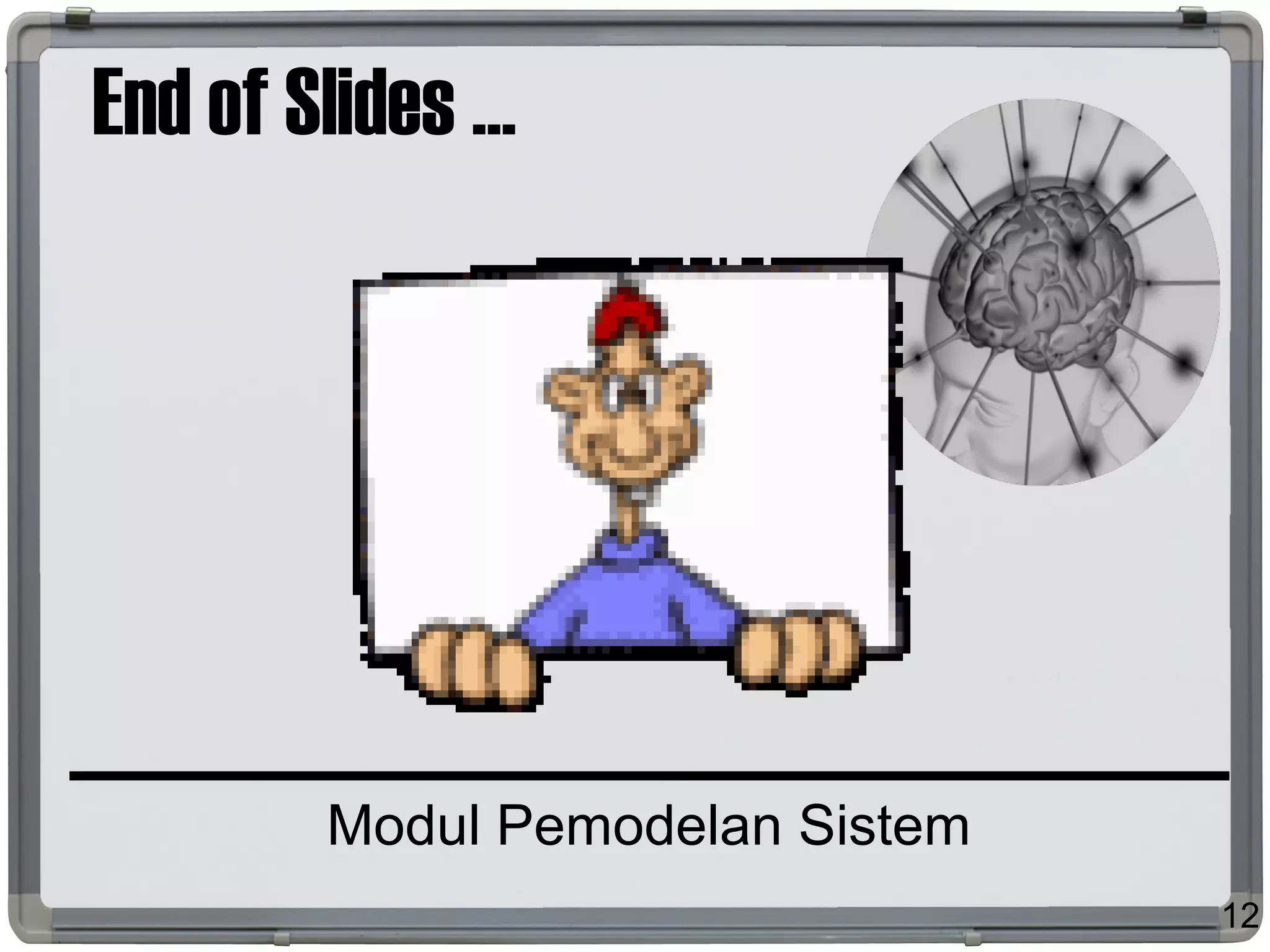

12. End of Slides ...
Modul Pemodelan Sistem
12
