Pertemuan 4 - Struktur Kondisi IF

{Pertemuan 4
Struktur Kondisi IF}
ANALISIS DAN DESAIN ALGORITMA (PG157)

Outline
 Struktur Kondisi IF
 Struktur Kondisi IF…ELSE
 Struktur Kondisi IF Bertingkat (Nested-IF)
 Penggunaan Struktur Kondisi IF

Masih ingat dengan Latihan ini?
1. Buatlah algoritma / flowchart untuk menginputkan 3 buah bilangan bulat dan
tampilkan bilangan TERBESAR diantara ketiganya (dianggap ketiga bilangan
nilainya berbeda). TIDAK BOLEH MENGGUNAKAN OPERATOR LOGIKA
nilainya berbeda). BOLEH MENGGUNAKAN OPERATOR LOGIKA
Mari kita bahas satu per satu…..

Soal Pertama
Pahami soal / kasusnya terlebih dahulu.
• Apakah perlu ada inputan?
• Berapa nilai yang harus diinput?
• Apa jenis / tipe data dari nilai yang diinput?
• Apa yang diminta untuk ditampilkan?
• Apakah ada ketentuan lain?

Soal Pertama
Alur algoritma / logika berpikir
• Deklarasi variabel A, B, C
• Input nilai A, B, C
• Jika A > B, maka A adalah kandidat TERBESAR
• Jika A > C, maka A sudah pasti adalah TERBESAR
• Jika C > A, maka C sudah pasti adalah TERBESAR
• Jika B > A, maka B adalah kandidat TERBESAR
• Jika B > C, maka B sudah pasti adalah TERBESAR
• Jika C > B, maka C sudah pasti adalah TERBESAR

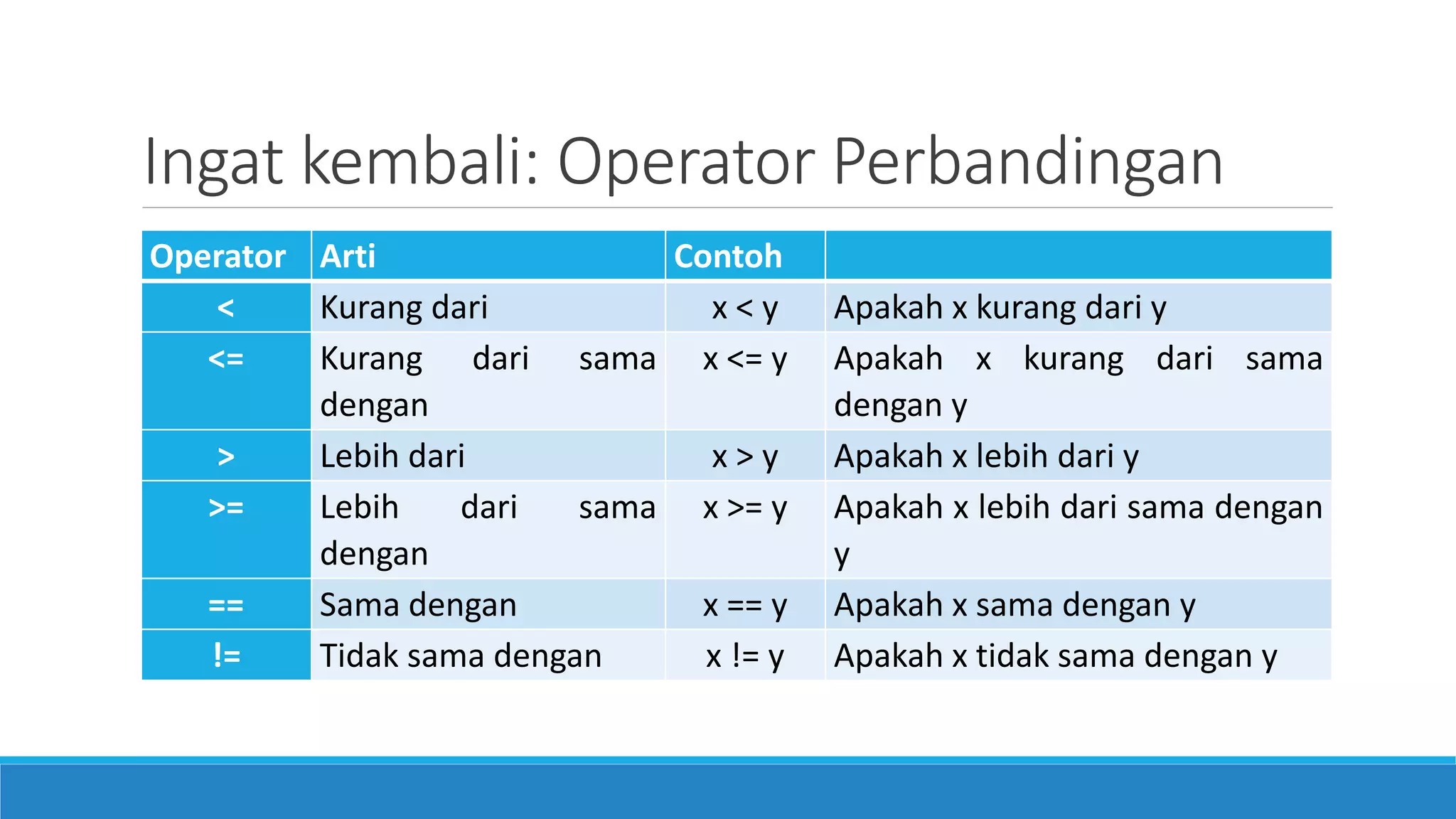

Ingat kembali: Operator Perbandingan
Operator Arti Contoh
< Kurang dari x < y Apakah x kurang dari y
<= Kurang dari sama
dengan
x <= y Apakah x kurang dari sama
dengan y
> Lebih dari x > y Apakah x lebih dari y
>= Lebih dari sama
dengan
x >= y Apakah x lebih dari sama dengan
y
== Sama dengan x == y Apakah x sama dengan y
!= Tidak sama dengan x != y Apakah x tidak sama dengan y

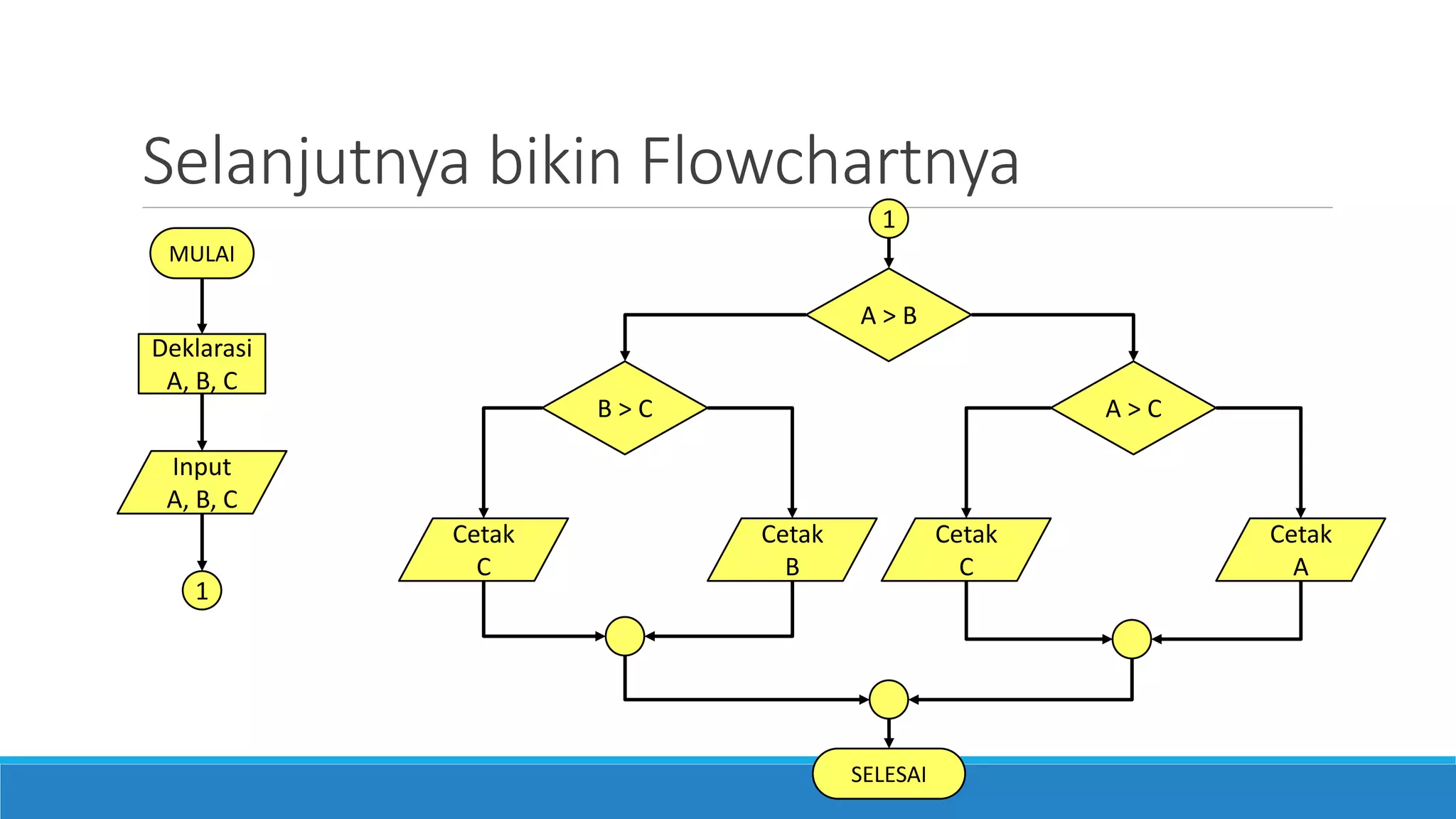

Selanjutnya bikin Flowchartnya
MULAI
Deklarasi
A, B, C
Input
A, B, C
A > B
A > CB > C
Cetak
C
Cetak
B
Cetak
A
Cetak
C
1
1
SELESAI

Apakah ada cara lain?
SELALU akan ada cara yang lain

Soal Pertama – Cara 2
• Deklarasi variabel A, B, C, max
• max = 0
• Jika A > max, maka max = A (A adalah kandidat TERBESAR)
• Jika B > max, maka max = B (B adalah kandidat TERBESAR)
• Jika C > max, maka max = C (C adalah kandidat TERBESAR)
• Cetak nilai max

Flowchart – Cara 2
MULAI
Deklarasi
A, B, C, max
Input
A, B, C
A > max
Cetak
max1
1
SELESAI
max = A
B > max
max = B
2
C > max
2
max = C

Soal Pertama – Cara 3
• Deklarasi variabel A, max
• Input nilai A
• max = A
• Input nilai A
• Jika A > max, maka max = A
• Input nilai A
• Jika A > max, maka max = A
• Cetak nilai max

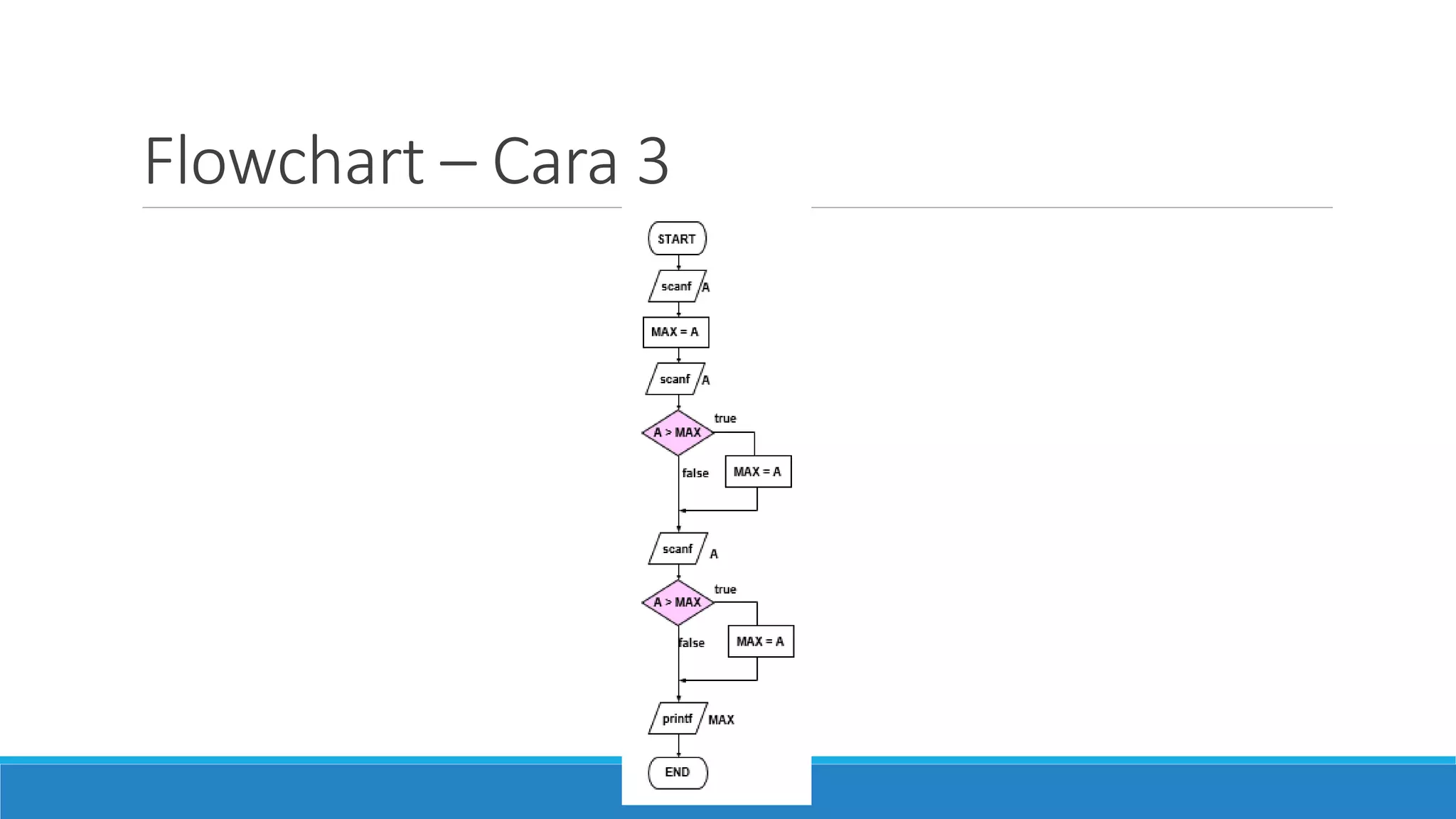

Apakah ada cara lain?
SELALU akan ada cara yang lain
Temukan caramu sendiri!

Bagaimana dengan Soal Kedua?
Soal sama, tapi boleh menggunakan operator logika

Ingat kembali: Operator Logika
&& atau AND : Logika AND (DAN)
|| atau OR : Logika OR (ATAU)
! atau NOT : Logika NOT (INGKARAN)

Ingat kembali: Operasi Logika
A B Hasil
TRUE TRUE TRUE
TRUE FALSE FALSE
FALSE TRUE FALSE
FALSE FALSE FALSE
A B Hasil
TRUE TRUE TRUE
TRUE FALSE TRUE
FALSE TRUE TRUE
FALSE FALSE FALSE
Logika AND Logika OR

Soal Kedua
• Deklarasi variabel A, B, C
• Jika A > B dan A > C, maka cetak A (A adalah TERBESAR)
• Jika B > A dan B > C, maka cetak B (B adalah TERBESAR)
• Jika C > A dan C > B, maka cetak C (C adalah TERBESAR)

Flowchart
MULAI
Deklarasi
A, B, C
Input
A, B, C
A > B &&
A > C
1
1
SELESAI
B > A &&
B > C
2
C > A &&
C > B
2
Cetak
A
Cetak
B
Cetak
C

Apa yang kita pelajari hari ini?
Struktur Kondisi IF dan IF…ELSE

if ( cond )
{ -
-
-
-
-
}
-
-
-
statements-true
next instruction
Flowchart
Bentuk Umum - 1
biasa disebut : Bentuk IF-THEN
cond
-
-
-
-
-
-
statements-
true
-
-
-
-
next instruction
TRUE
Cara-Kerja
Bila nilai cond
- TRUE, maka kerjakan semua instruksi yang ada dalam statements-true
Setelah selesai, lanjutkan ke next-instruction
- FALSE, maka langsung ‘meloncat’ mengerjakan isnstruksi yang ada di
next-instruction

if ( cond )
{ -
-
-
-
-
}
-
-
-
Statements
true
next
instruction
Flowchart
cond
-
-
-
-
-
-
-
-
-
-
TRUE cond
-
-
-
-
-
-
-
-
-
-
TRUE
Penulisan PROGRAM
Terikat aturan / ketentuan
Penggambaran FLOWCHART
bebas

if ( cond )
{ -
-
-
-
-
}
else
{
-
-
-
-
-
}
-
-
-
statements-true
statements-false
next instruction

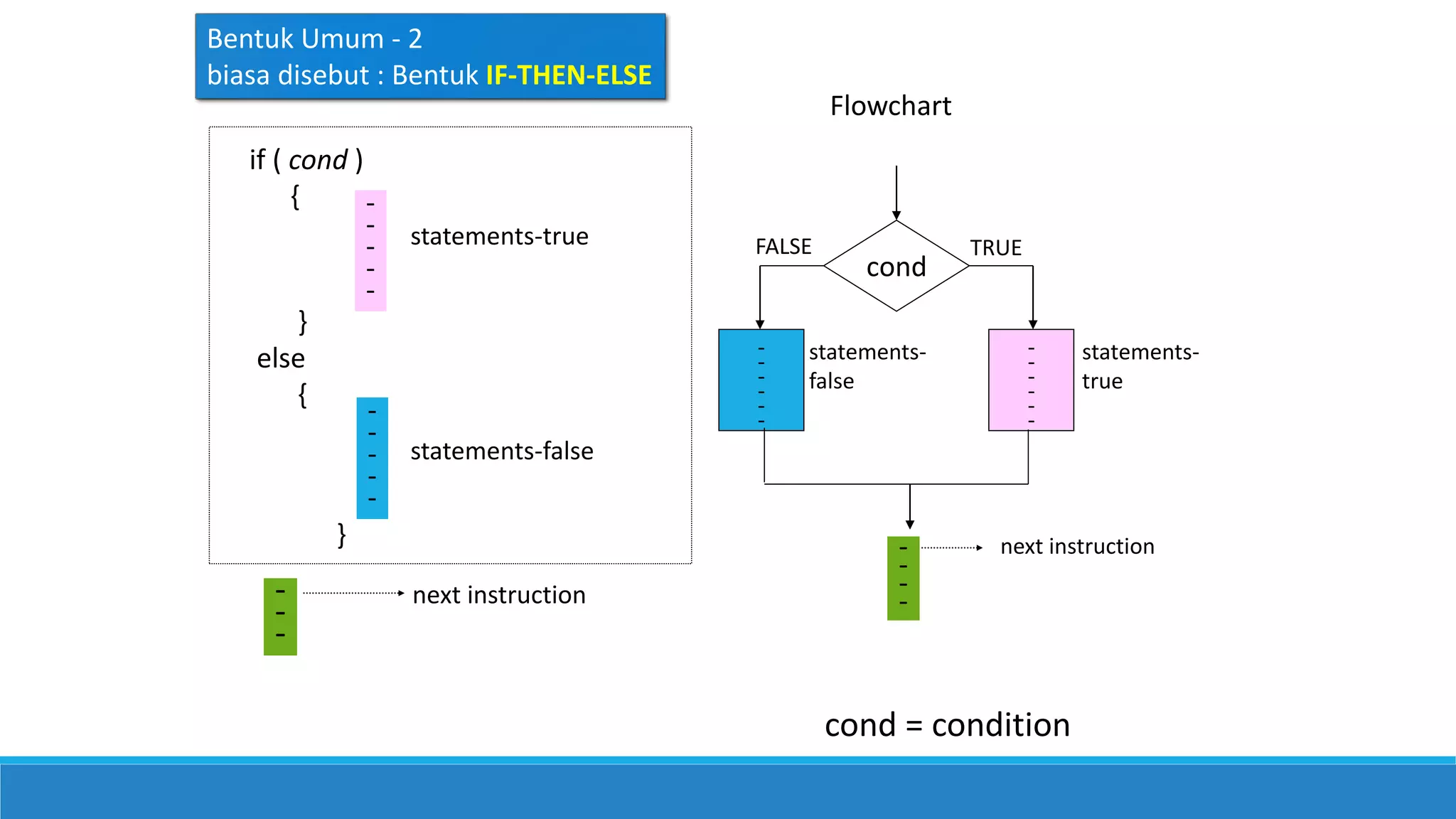

Flowchart
Bentuk Umum - 2
biasa disebut : Bentuk IF-THEN-ELSE
cond
-
-
-
-
-
-
-
-
-
-
-
-
statements-
false
statements-
true
-
-
-
-
next instruction
cond = condition
TRUEFALSE

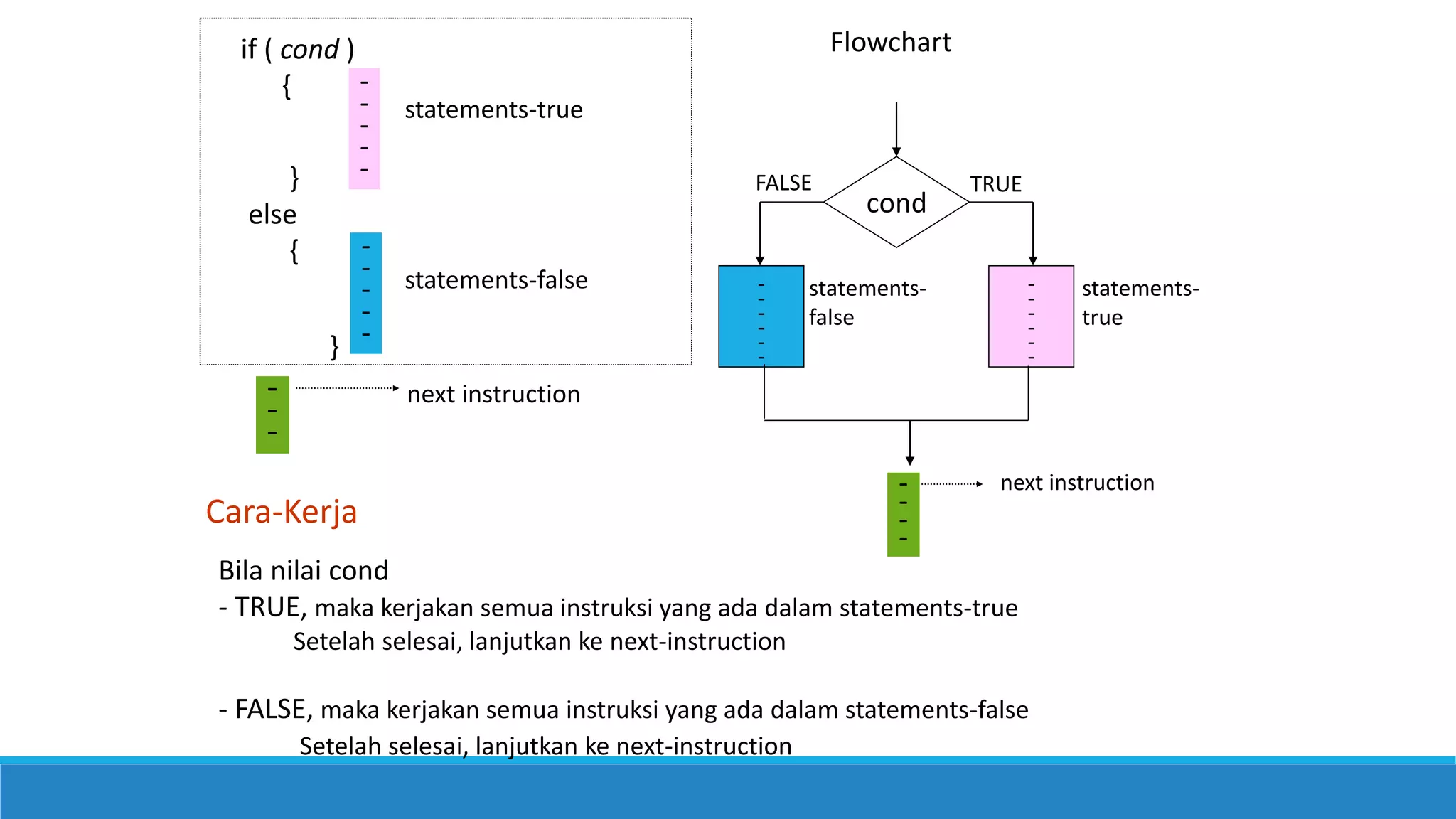

Flowchart
Cara-Kerja
cond
-
-
-
-
-
-
-
-
-
-
-
-
statements-
false
statements-
true
-
-
-
-
next instruction
TRUEFALSE
if ( cond )
{ -
-
-
-
-}
else
{ -
-
-
-
-}
-
-
-
statements-true
statements-false
next instruction
Bila nilai cond
- TRUE, maka kerjakan semua instruksi yang ada dalam statements-true
- FALSE, maka kerjakan semua instruksi yang ada dalam statements-false

cond
-
-
-
-
-
-
-
-
-
-
-
-
falsetrue
-
-
-
-
next instruction
TRUE FALSE
Penulisan PROGRAM terikat aturan,
Penggambaran FLOWCHART bebas.
cond
-
-
-
-
-
-
-
-
-
-
-
-
false
true
-
-
-
-
next
instruction
TRUE
FALSE

Perhatikan kembali struktur IF-THEN-ELSE dan IF-THEN
Statement seperti yang sudah diterangkan sebagai berikut :
Cond
TRUEFALSE
S1S2
Cond
FALSE
TRUE
S1
Struktur
IF-THEN-ELSE
Struktur
IF-THEN
Dari ilustrasi struktur diatas, S adalah satu atau sekelompok statement. Didalam kelompok S
mungkin terdapat statement IF sehingga terjadi IF secara berjenjang atau secara tersarang yang
biasa disebut Nested If
(nest = sarang)
Nested IF

Dari ilustrasi struktur diatas, S adalah satu atau sekelompok statement.
Didalam kelompok S mungkin terdapat statement IF sehingga terjadi IF secara
berjenjang atau secara tersarang yang biasa disebut Nested If
(nest = sarang)
Contoh :
if (cond1)
{ if (cond2)
{ -
- S1
-
}
}
else { -
- S2
-
}
Cond1
Cond2
True
True
False
S1
S2 False
1)
Nested IF

2)
Cond1
Cond2
True
True
False
S1
S3
False
S2
if (cond1)
{if (cond2)
{-
- S1
-
}
else {-
- S2
-
}
}
else {-
- S3
-
}
Nested IF

Cond1
Cond2
True
True
False
S2False
Cond3
True
S4
False
S5
S1
S3
Perhatikan posisi letak ‘titik’ Endif (akhir fungsi if ) dalam flowchart.
Posisi ini penting untuk menganalisa aliran terutama untuk nested IF yang
komplek atau untuk proses pengulangan yang bersifat rekursif.
if cond1
{ -
- S1
-
if cond2
{ -
- S2
-
}
-
- S3
-
}
else
{if cond3
{ -
- S4
-
}
else
{ -
- S5
-
}
}
3)Nested IF

Latihan di Kelas
1. Susun algoritma (program) untuk menginput 3 buah bilangan yang masing-masing
menyatakan panjang sisi sebuah segitiga. Kemudian periksa ketiga buah garis (sisi) tersebut .
Bila ketiga buah garis (sisi) tersebut panjangnya sama maka cetak perkataan “SAMA SISI”.
Bila hanya dua sisi yang sama maka cetak perkataan “SAMA KAKI “. Tapi bila ketiga-tiganya
tidak sama maka cetak perkataan “SEMBARANG”. Tidak boleh menggunakan logical operator
AND dan OR.
2. Susun program untuk menginput tiga buah bilangan yang menyatakan nilai ujian tiga buah
mata kuliah.
 Cetak perkataan “TIGA” bila ketiga mata kuliah tersebut mendapat nilai lulus.
 Cetak perkataan “DUA”, bila hanya dua dari dari ketiga mata kuliah tersebut yang mendapat nilai
lulus.
 Cetak perkataan “SATU” bila hanya satu mata kuliah yang mendapat nilai lulus.
 Cetak perkataan “NOL” bila ketiga mata kuliah tersebut dinyatakan tidak lulus
Sebuah mata kuliah dinyatakan mendapat nilai lulus bila nilainya lebih besar atau sama dengan 60.
