Dokumen ini membahas berbagai algoritma penjadwalan proses CPU, termasuk First Come First Served (FCFS), Shortest Job First (SJF), Priority Scheduling, dan Round Robin. Algoritma-algoritma tersebut berbeda dalam cara mereka menentukan urutan eksekusi proses, dengan FCFS bertindak berdasarkan urutan kedatangan, SJF memberikan prioritas kepada proses yang lebih cepat, dan Priority Scheduling berdasarkan tingkat urgensi. Selain itu, dibahas juga tantangan dan solusi terkait masing-masing algoritma, seperti masalah starvation dalam Priority Scheduling.

1. DINDA PRASETIA

2. Algoritma Penjadwalan Proses
First Come First Served (FCFS) / FIFO (First In First Out)
SJF (Shortest Job First)
Priority Scheduling
Round Robin

3. First Come First Served (FCFS)
Merupakan algoritma penjadwalan CPU yang
paling sederhana
Proses yang tiba lebih dahulu akan dilayani lebih
dahulu
Kalau ada proses tiba pada waktu yang sama, maka
pelayanan mereka dilaksanakan berdasarkan
urutan dalam antrian
Proses di antrian belakang harus menunggu sampai
semua proses di depannya selesai.

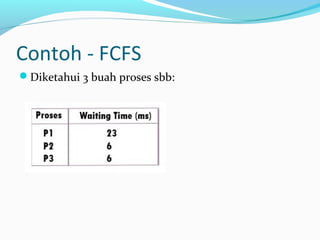

4. Contoh - FCFS
Diketahui 3 buah proses sbb:

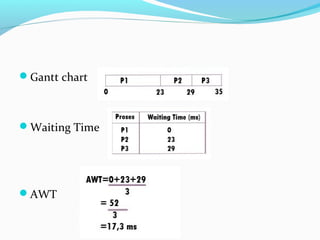

5. Gantt chart
Waiting Time
AWT

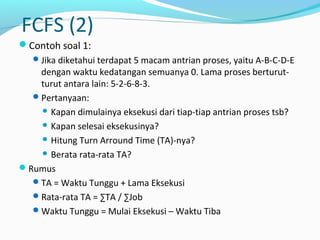

6. FCFS (2)
Contoh soal 1:
Jika diketahui terdapat 5 macam antrian proses, yaitu A-B-C-D-E
dengan waktu kedatangan semuanya 0. Lama proses berturut-
turut antara lain: 5-2-6-8-3.
Pertanyaan:
 Kapan dimulainya eksekusi dari tiap-tiap antrian proses tsb?
 Kapan selesai eksekusinya?
 Hitung Turn Arround Time (TA)-nya?
 Berata rata-rata TA?
Rumus
TA = Waktu Tunggu + Lama Eksekusi
Rata-rata TA = ∑TA / ∑Job
Waktu Tunggu = Mulai Eksekusi – Waktu Tiba

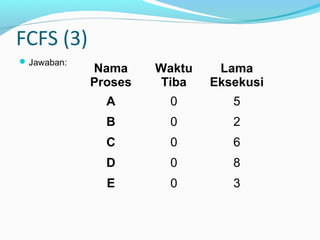

7. FCFS (3)
Jawaban:
Nama
Proses
Waktu
Tiba
Lama
Eksekusi
A 0 5
B 0 2
C 0 6
D 0 8
E 0 3

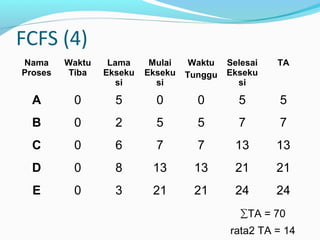

8. FCFS (4)
Nama
Proses
Waktu
Tiba
Lama
Ekseku
si
Mulai
Ekseku
si
Waktu
Tunggu
Selesai
Ekseku
si
TA
A 0 5 0 0 5 5
B 0 2 5 5 7 7
C 0 6 7 7 13 13
D 0 8 13 13 21 21
E 0 3 21 21 24 24
∑TA = 70
rata2 TA = 14

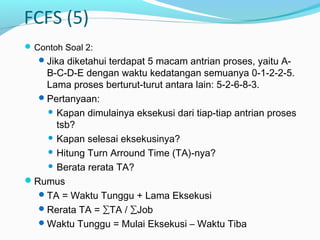

9. FCFS (5)
Contoh Soal 2:
Jika diketahui terdapat 5 macam antrian proses, yaitu A-
B-C-D-E dengan waktu kedatangan semuanya 0-1-2-2-5.
Lama proses berturut-turut antara lain: 5-2-6-8-3.
Pertanyaan:
 Kapan dimulainya eksekusi dari tiap-tiap antrian proses
tsb?
 Kapan selesai eksekusinya?
 Hitung Turn Arround Time (TA)-nya?
 Berata rerata TA?
Rumus
TA = Waktu Tunggu + Lama Eksekusi
Rerata TA = ∑TA / ∑Job
Waktu Tunggu = Mulai Eksekusi – Waktu Tiba

10. FCFS (6)
Nama
Proses
Waktu
Tiba
Lama
Eksekusi
Mulai
Eksekusi
Selesai
Eksekusi
Waktu
Tunggu
TA
A 0 5 0 5 0 5
B 1 2 5 7 4 6
C 2 6 7 13 5 11
D 2 8 13 21 11 19
E 5 3 21 24 16 19
∑TA = 60
Rerata = 12

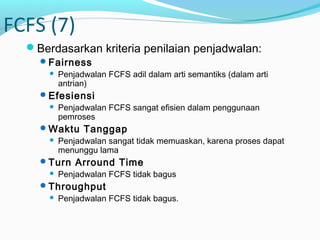

11. FCFS (7)
Berdasarkan kriteria penilaian penjadwalan:
Fairness
 Penjadwalan FCFS adil dalam arti semantiks (dalam arti
antrian)
Efesiensi
 Penjadwalan FCFS sangat efisien dalam penggunaan
pemroses
Waktu Tanggap
 Penjadwalan sangat tidak memuaskan, karena proses dapat
menunggu lama
Turn Arround Time
 Penjadwalan FCFS tidak bagus
Throughput
 Penjadwalan FCFS tidak bagus.

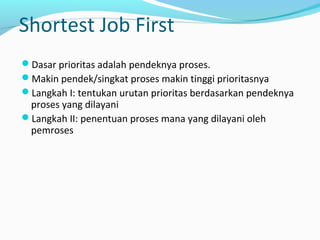

12. Shortest Job First
Dasar prioritas adalah pendeknya proses.
Makin pendek/singkat proses makin tinggi prioritasnya
Langkah I: tentukan urutan prioritas berdasarkan pendeknya
proses yang dilayani
Langkah II: penentuan proses mana yang dilayani oleh
pemroses

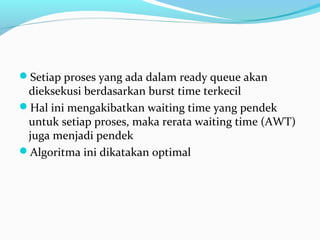

13. Setiap proses yang ada dalam ready queue akan
dieksekusi berdasarkan burst time terkecil
Hal ini mengakibatkan waiting time yang pendek
untuk setiap proses, maka rerata waiting time (AWT)
juga menjadi pendek
Algoritma ini dikatakan optimal

14. SJF (2)
Contoh Soal 1: Nama
Proses
Waktu
Tiba
Lama
Eksekusi
A 0 10
B 0 5
C 0 7
D 0 1
E 0 3

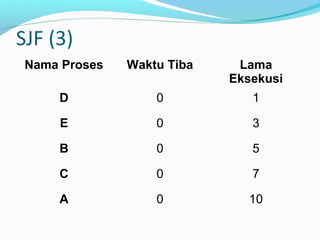

15. SJF (3)
Nama Proses Waktu Tiba Lama
Eksekusi
D 0 1
E 0 3
B 0 5
C 0 7
A 0 10

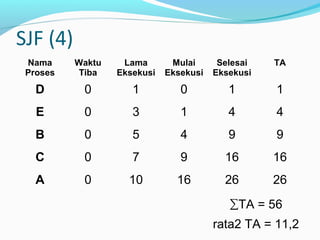

16. SJF (4)
Nama
Proses
Waktu
Tiba
Lama
Eksekusi
Mulai
Eksekusi
Selesai
Eksekusi
TA
D 0 1 0 1 1
E 0 3 1 4 4
B 0 5 4 9 9
C 0 7 9 16 16
A 0 10 16 26 26
∑TA = 56
rata2 TA = 11,2

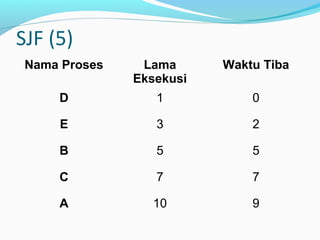

17. SJF (5)
Nama Proses Lama
Eksekusi
Waktu Tiba
D 1 0
E 3 2
B 5 5
C 7 7
A 10 9

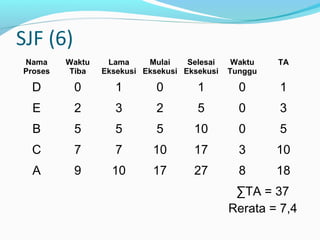

18. SJF (6)
Nama
Proses
Waktu
Tiba
Lama
Eksekusi
Mulai
Eksekusi
Selesai
Eksekusi
Waktu
Tunggu
TA
D 0 1 0 1 0 1
E 2 3 2 5 0 3
B 5 5 5 10 0 5
C 7 7 10 17 3 10
A 9 10 17 27 8 18
∑TA = 37
Rerata = 7,4

19. Priority Scheduling
Merupakan algoritma yang mendahulukan proses
yang memiliki prioritas tertinggi
Prioritas proses ditentukan berdasar:
Time limit
Memory requirement
File access
Perbandingan antara burst proses dengan CPU
Tingkat kepentinagn proses

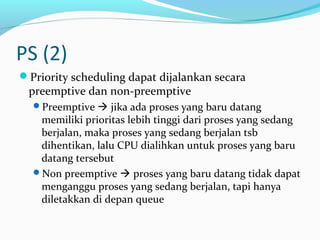

20. PS (2)
Priority scheduling dapat dijalankan secara
preemptive dan non-preemptive
Preemptive  jika ada proses yang baru datang
memiliki prioritas lebih tinggi dari proses yang sedang
berjalan, maka proses yang sedang berjalan tsb
dihentikan, lalu CPU dialihkan untuk proses yang baru
datang tersebut
Non preemptive  proses yang baru datang tidak dapat
menganggu proses yang sedang berjalan, tapi hanya
diletakkan di depan queue

21. PS (3)
Kelemahan PS adalah terjadinya infinite blocking
(starvation), yaitu suatu proses dengan prioritas
yang rendah memiliki kemungkinan tidak pernah
dieksekusi jika terdapat proses lain yang memiliki
prioritas lebih tinggi
Solusi dari starvation adalah aging, yaitu
meningkatkan prioritas dari setiap proses yang
menunggu dalam queue secara bertahap

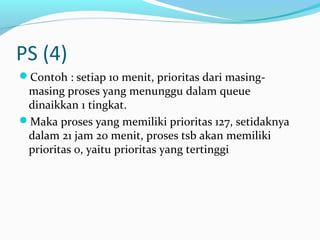

22. PS (4)
Contoh : setiap 10 menit, prioritas dari masing-
masing proses yang menunggu dalam queue
dinaikkan 1 tingkat.
Maka proses yang memiliki prioritas 127, setidaknya
dalam 21 jam 20 menit, proses tsb akan memiliki
prioritas 0, yaitu prioritas yang tertinggi

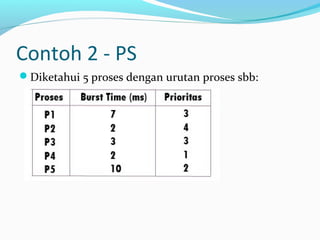

23. Contoh 2 - PS
Diketahui 5 proses dengan urutan proses sbb:

24. Gantt chart
Waiting Time AWT

25. ROUND ROBIN
Algoritma ini menggilir proses yang ada di antrian.
Proses akan mendapat jatah sebesar time quantum.
Jika time quantum-nya habis atau proses sudah
selesai, CPU akan dialokasikan ke proses berikutnya
Proses ini cukup adil, karena tidak ada proses yang
diprioritaskan
Semua proses mendapat jatah waktu yang sama dari
CPU yaitu 1/n, dan tidak akan menunggu lebih lama
dari (n-1)q; dimana q adalah lama 1 quantum

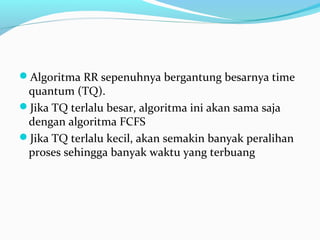

26. Algoritma RR sepenuhnya bergantung besarnya time
quantum (TQ).
Jika TQ terlalu besar, algoritma ini akan sama saja
dengan algoritma FCFS
Jika TQ terlalu kecil, akan semakin banyak peralihan
proses sehingga banyak waktu yang terbuang

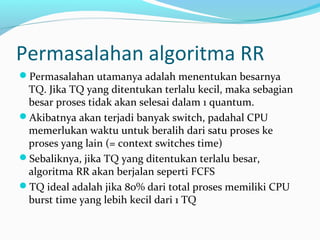

27. Permasalahan algoritma RR
Permasalahan utamanya adalah menentukan besarnya
TQ. Jika TQ yang ditentukan terlalu kecil, maka sebagian
besar proses tidak akan selesai dalam 1 quantum.
Akibatnya akan terjadi banyak switch, padahal CPU
memerlukan waktu untuk beralih dari satu proses ke
proses yang lain (= context switches time)
Sebaliknya, jika TQ yang ditentukan terlalu besar,
algoritma RR akan berjalan seperti FCFS
TQ ideal adalah jika 80% dari total proses memiliki CPU
burst time yang lebih kecil dari 1 TQ

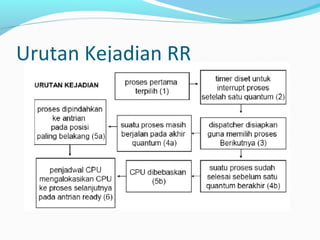

28. Urutan Kejadian RR

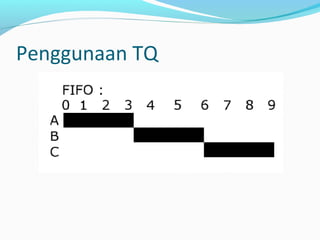

29. Penggunaan TQ

30. Contoh sederhana

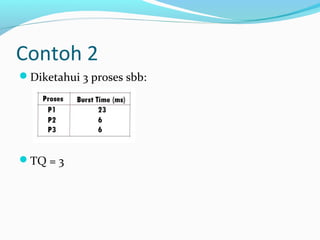

31. Contoh 2
Diketahui 3 proses sbb:
TQ = 3

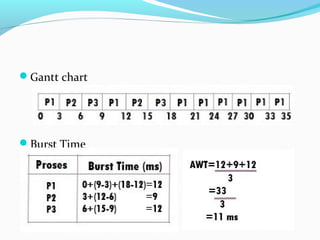

32. Gantt chart
Burst Time

33. Contoh 3 - RR
Sebuah CPU dengan quantum 4 mendapat
beberapa proses yang kedatangannya sebagai
berikut:
Proses Burst Time
P1 4
P2 9
P3 6
P4 5
P5 3  Burst time  waktu
proses

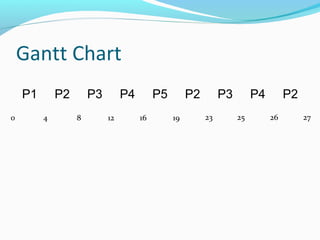

34. Gantt Chart
P1 P2 P3 P4 P5 P2 P3 P4 P2
0 4 8 12 16 19 23 25 26 27

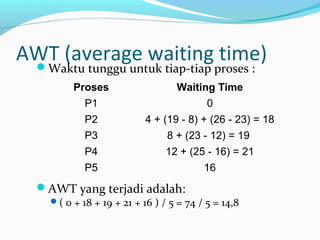

35. AWT (average waiting time)Waktu tunggu untuk tiap-tiap proses :
AWT yang terjadi adalah:
( 0 + 18 + 19 + 21 + 16 ) / 5 = 74 / 5 = 14,8
Proses Waiting Time
P1 0
P2 4 + (19 - 8) + (26 - 23) = 18
P3 8 + (23 - 12) = 19
P4 12 + (25 - 16) = 21
P5 16

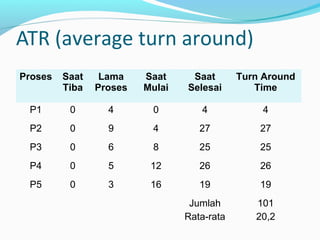

36. ATR (average turn around)
Proses Saat
Tiba
Lama
Proses
Saat
Mulai
Saat
Selesai
Turn Around
Time
P1 0 4 0 4 4
P2 0 9 4 27 27
P3 0 6 8 25 25
P4 0 5 12 26 26
P5 0 3 16 19 19
Jumlah
Rata-rata
101
20,2

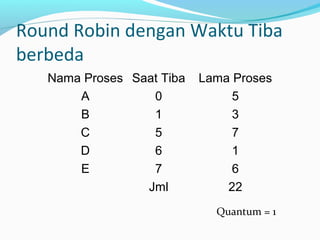

37. Round Robin dengan Waktu Tiba
berbeda
Nama Proses Saat Tiba Lama Proses
A 0 5
B 1 3
C 5 7
D 6 1
E 7 6
Jml 22
Quantum = 1

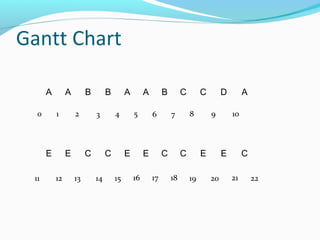

38. Gantt Chart
A A B B A A B C C D A
E E C C E E C C E E C
0 1 32 4 5 6 7 8 9 10
11 12 13 14 15 16 17 18 19 20 21 22

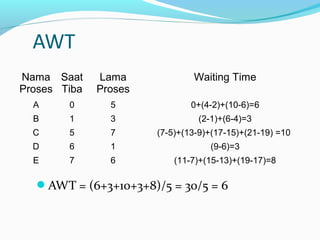

39. AWT
Nama
Proses
Saat
Tiba
Lama
Proses
Waiting Time
A 0 5 0+(4-2)+(10-6)=6
B 1 3 (2-1)+(6-4)=3
C 5 7 (7-5)+(13-9)+(17-15)+(21-19) =10
D 6 1 (9-6)=3
E 7 6 (11-7)+(15-13)+(19-17)=8
AWT = (6+3+10+3+8)/5 = 30/5 = 6

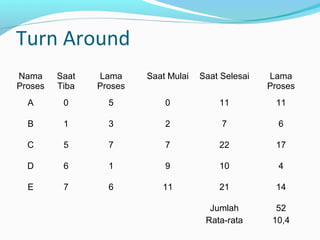

40. Turn Around
Nama
Proses
Saat
Tiba
Lama
Proses
Saat Mulai Saat Selesai Lama
Proses
A 0 5 0 11 11
B 1 3 2 7 6
C 5 7 7 22 17
D 6 1 9 10 4
E 7 6 11 21 14
Jumlah
Rata-rata
52
10,4

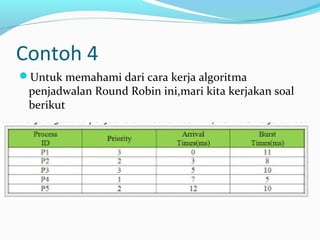

41. Contoh 4
Untuk memahami dari cara kerja algoritma
penjadwalan Round Robin ini,mari kita kerjakan soal
berikut

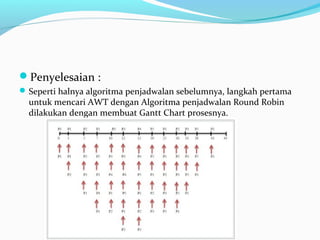

42. Penyelesaian :
Seperti halnya algoritma penjadwalan sebelumnya, langkah pertama
untuk mencari AWT dengan Algoritma penjadwalan Round Robin
dilakukan dengan membuat Gantt Chart prosesnya.

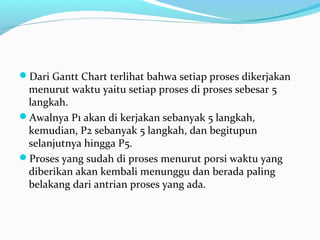

43. Dari Gantt Chart terlihat bahwa setiap proses dikerjakan
menurut waktu yaitu setiap proses di proses sebesar 5
langkah.
Awalnya P1 akan di kerjakan sebanyak 5 langkah,
kemudian, P2 sebanyak 5 langkah, dan begitupun
selanjutnya hingga P5.
Proses yang sudah di proses menurut porsi waktu yang
diberikan akan kembali menunggu dan berada paling
belakang dari antrian proses yang ada.

44. Contohnya P1 dikerjakan di awal, kemudian ada
P2, P3,P4,dan P5 yang mengantri di belakangnya.
Jika P1 selesai di proses menurut porsi waktunya
maka P1 akan di pindahkan ke belakang, sehingga
urutannya menjadi P2, P3, P4, P4, P1. begitupun
seterusnya.

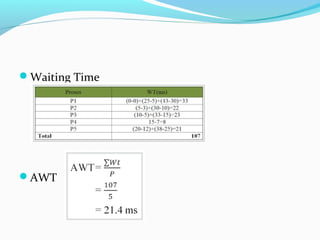

45. Waiting Time
AWT

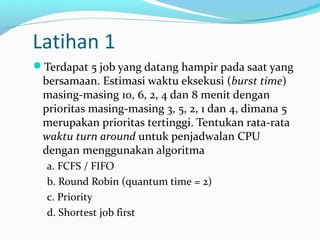

46. Latihan 1
Terdapat 5 job yang datang hampir pada saat yang
bersamaan. Estimasi waktu eksekusi (burst time)
masing-masing 10, 6, 2, 4 dan 8 menit dengan
prioritas masing-masing 3, 5, 2, 1 dan 4, dimana 5
merupakan prioritas tertinggi. Tentukan rata-rata
waktu turn around untuk penjadwalan CPU
dengan menggunakan algoritma
a. FCFS / FIFO
b. Round Robin (quantum time = 2)
c. Priority
d. Shortest job first

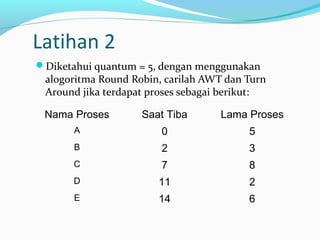

47. Latihan 2
Diketahui quantum = 5, dengan menggunakan
alogoritma Round Robin, carilah AWT dan Turn
Around jika terdapat proses sebagai berikut:
Nama Proses Saat Tiba Lama Proses
A 0 5
B 2 3
C 7 8
D 11 2
E 14 6
