2. Operational Amplifier

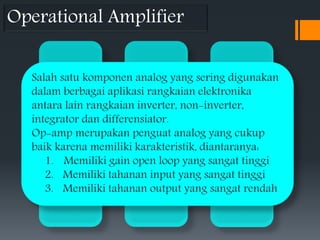

Salah satu komponen analog yang sering digunakan
dalam berbagai aplikasi rangkaian elektronika
antara lain rangkaian inverter, non-inverter,
integrator dan differensiator.
Op-amp merupakan penguat analog yang cukup
baik karena memiliki karakteristik, diantaranya:
1. Memiliki gain open loop yang sangat tinggi
2. Memiliki tahanan input yang sangat tinggi
3. Memiliki tahanan output yang sangat rendah

3. • Op-Amp memiliki 2 rangkaian
feedback (umpan balik) yaitu feedback
negatif dan feedback positif.
• Hampir semua Op-Amp penguat
differential, artinya keluarannya
merupakan perkalian dari selisih
tegangan input
Vout = A (V2 - V1)

4. Inverting
Inverting merupakan penerapan dari penguat
operasional sebagai penguat sinyal dengan
karakteristik dasar sinyal output memiliki phase yang
berkebalikan dengan phase sinyal input.
Fungsi dari pamasangan resistor umpan balik
(feedback) dan resistor input adalah untuk mengatur
faktor penguatan inverting amplifier (penguat
membalik) tersebut.

5. Rangkaian Penguat Membalik
(Inverting Amplifier)

6. Secara matematis besarnya faktor penguatan (A) pada
rangkaian penguat membalik adalah (-Rf/Rin) sehingga
besarnya tegangan output secara matematis adalah :
𝑉𝑜𝑢𝑡=𝑉𝑖𝑛 . (−
𝑅 𝑓
𝑅 𝑖𝑛
)
Jika Rf = 10KOhm dan Rin 1 KOhm
maka A= −
𝑅 𝑓
𝑅 𝑖𝑛
= −
10𝐾
1𝐾
= -10 kali
Jika Vin sebesar 0,5 Vpp
maka idealnya tegangan outputnya adalah
𝑉𝑜𝑢𝑡=0,5 . (−
10𝐾
1𝐾
) =-5𝑉𝑝𝑝

7. Gambar Sinyal Output Dan Sinyal Input Inverting
Amplifier

8. Non-Inverting
(Penguat Tak Membalik)
Isyarat dihubungkan dengan masukan tak
membalik (+) pada op-amp
Balikan melalui R2 dan R1 tetap dipasang
pada masukan membalik agar membentuk
balikan negatif.

10. Input resistance
Ri ≈ ∞
Output resistance
Ro ≈ 0
Bandwidth:
VA
GBW
BW 

11. Penguat Satuan

12. Penguat penjumlah berfungsi
menjumlahkan beberapa level sinyal input
yang masuk ke op-amp.
Penggunanan op-amp sebagai penjumlah
sering dijumpai pada rangkaian mixer
audio.
Summing
(Penguat Penjumlah)

13. Besarnya penguatan Gain
pada masing-masing titik
tegangan masukkan adalah:
Gain = Rf/Rin
Dimana :
 Rf adalah resistor feed-
back menuju input
inverting.
 Rin adalah resistor yang
dilewati tegangan
masukkan menuju input
invering op-amp.

14. Besarnya tegangan keluaran Vout pada
gambar adalah:

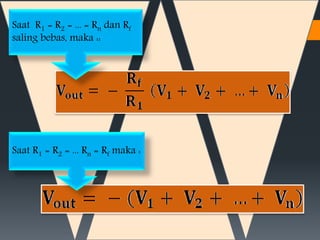

15. Saat R1 = R2 = ... = Rn dan Rf
saling bebas, maka ::
Saat R1 = R2 = ... Rn = Rf maka :

16.  Keluaran adalah terbalik.
 Impedansi masukan dari masukan ke-n
adalah :
Zn = Rn
(di mana V adalah bumi maya)

17. Penguat Penjumlah Tak Membalik

18. Komparator (Pembanding)
Merupakan salah satu aplikasi yang
memanfaatkan batas simpal terbuka
(open-loop gain) penguat operasional
yang sangat besar. Ada jenis penguat
operasional khusus yang memang
difungsikan semata-mata untuk
penggunaan ini dan agak berbeda dari
penguat operasional lainnya dan
umum disebut juga
dengan komparator.
Komparator membandingkan
dua tegangan listrik dan mengubah
keluarannya untuk menunjukkan
tegangan mana yang lebih tinggi.

19. di mana Vs adalah tegangan catu daya dan
penguat operasional beroperasi di antara
+Vs dan -Vs .

20. Pengindraan Gelombang Sinus
Mengkonversi gelombang sinus ke gelombang
persegi (biasanya dengan TTL output, yaitu
Digital output, 0-5V). Ini dapat digunakan
untuk membuat penghitung frekuensi oleh
mengirim output ke counter.
Output
V in (+)

21. Rangkaian Op-Amp sebagai
Pembanding Tegangan
+9V
-9 V
Tegangan
Keluaran
Tegangan
Masukan

22. Penginderaan Gelombang Sinus
pada Masukan Tak Membalik
• Pembanding dapat dipakai untuk mendeteksi
tegangan pada sebuah masukan asalkan masuk
ditahan sebagai acuan tetap.
• Pada gambar sebelumnya, masukan digunakan untuk
mengindera gelombang sinus. sinyal diberikan pada
masukan membalik. Karen impedansi masukan op-
amp dianggap tak berhin resistor R1 berperan
sebagai beban sumber sin akibatnya rangkaian
bekerja lebih efektif. Masuk membalik ditanahkan
melalui R2. Resistor ini dipakai menyeimbangkan
masukan untuk setiap arus dari masukan yang
mungkin timbul.

23. Tegangan
Keluaran
Tegangan
Masukan

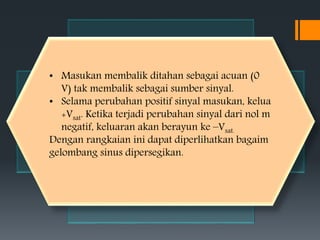

24. • Masukan membalik ditahan sebagai acuan (0
V) tak membalik sebagai sumber sinyal.
• Selama perubahan positif sinyal masukan, kelua
+Vsat. Ketika terjadi perubahan sinyal dari nol m
negatif, keluaran akan berayun ke –Vsat.
Dengan rangkaian ini dapat diperlihatkan bagaim
gelombang sinus dipersegikan.
