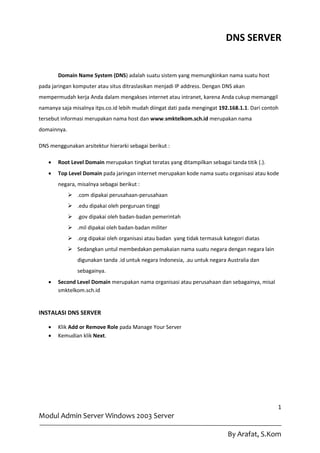

DNS SERVER


       Domain Name System (DNS) adalah suatu sistem yang memungkinkan nama suatu host
pada jaringan komputer atau situs ditraslasikan menjadi IP address. Dengan DNS akan
mempermudah kerja Anda dalam mengakses internet atau intranet, karena Anda cukup memanggil
namanya saja misalnya itps.co.id lebih mudah diingat dati pada mengingat 192.168.1.1. Dari contoh
tersebut informasi merupakan nama host dan www.smktelkom.sch.id merupakan nama
domainnya.

DNS menggunakan arsitektur hierarki sebagai berikut :

      Root Level Domain merupakan tingkat teratas yang ditampilkan sebagai tanda titik (.).
      Top Level Domain pada jaringan internet merupakan kode nama suatu organisasi atau kode
       negara, misalnya sebagai berikut :
              .com dipakai perusahaan-perusahaan
              .edu dipakai oleh perguruan tinggi
              .gov dipakai oleh badan-badan pemerintah
              .mil dipakai oleh badan-badan militer
              .org dipakai oleh organisasi atau badan yang tidak termasuk kategori diatas
              Sedangkan untul membedakan pemakaian nama suatu negara dengan negara lain
                digunakan tanda .id untuk negara Indonesia, .au untuk negara Australia dan
                sebagainya.
      Second Level Domain merupakan nama organisasi atau perusahaan dan sebagainya, misal
       smktelkom.sch.id


INSTALASI DNS SERVER

      Klik Add or Remove Role pada Manage Your Server
      Kemudian klik Next.




                                                                                                1
Modul Admin Server Windows 2003 Server

                                                                             By Arafat, S.Kom

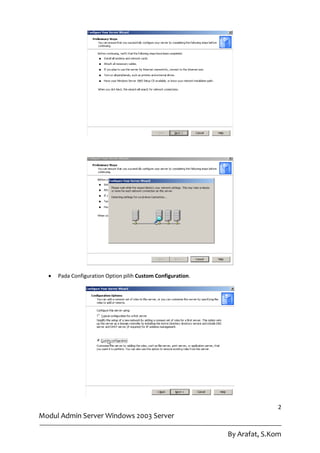

   Pada Configuration Option pilih Custom Configuration.




                                                                             2
Modul Admin Server Windows 2003 Server

                                                              By Arafat, S.Kom

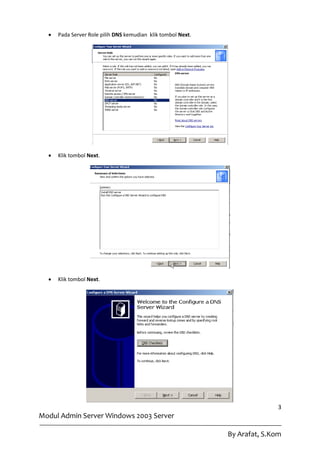

   Pada Server Role pilih DNS kemudian klik tombol Next.




     Klik tombol Next.




     Klik tombol Next.




                                                                             3
Modul Admin Server Windows 2003 Server

                                                              By Arafat, S.Kom

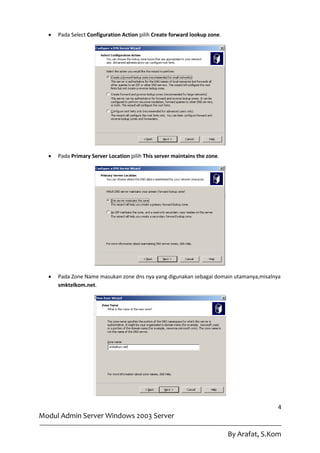

   Pada Select Configuration Action pilih Create forward lookup zone.




     Pada Primary Server Location pilih This server maintains the zone.




     Pada Zone Name masukan zone dns nya yang digunakan sebagai domain utamanya,misalnya
      smktelkom.net.




                                                                                          4
Modul Admin Server Windows 2003 Server

                                                                           By Arafat, S.Kom
   Kemudian klik Next.




     Klik Next.




                                                        5
Modul Admin Server Windows 2003 Server

                                         By Arafat, S.Kom

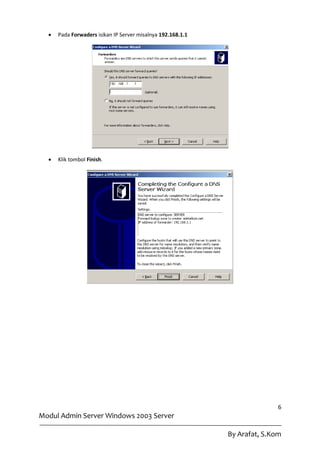

   Pada Forwaders isikan IP Server misalnya 192.168.1.1




     Klik tombol Finish.




                                                                            6
Modul Admin Server Windows 2003 Server

                                                             By Arafat, S.Kom

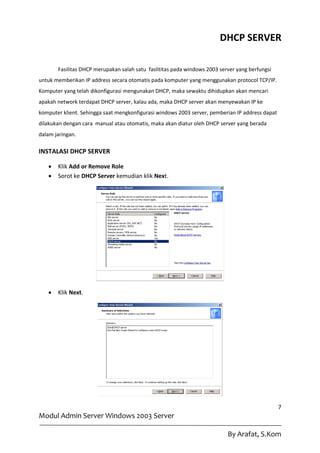

DHCP SERVER

       Fasilitas DHCP merupakan salah satu faslititas pada windows 2003 server yang berfungsi
untuk memberikan IP address secara otomatis pada komputer yang menggunakan protocol TCP/IP.
Komputer yang telah dikonfigurasi mengunakan DHCP, maka sewaktu dihidupkan akan mencari
apakah network terdapat DHCP server, kalau ada, maka DHCP server akan menyewakan IP ke
komputer klient. Sehingga saat mengkonfigurasi windows 2003 server, pemberian IP address dapat
dilakukan dengan cara manual atau otomatis, maka akan diatur oleh DHCP server yang berada
dalam jaringan.

INSTALASI DHCP SERVER

      Klik Add or Remove Role
      Sorot ke DHCP Server kemudian klik Next.




      Klik Next.




                                                                                                 7
Modul Admin Server Windows 2003 Server

                                                                           By Arafat, S.Kom

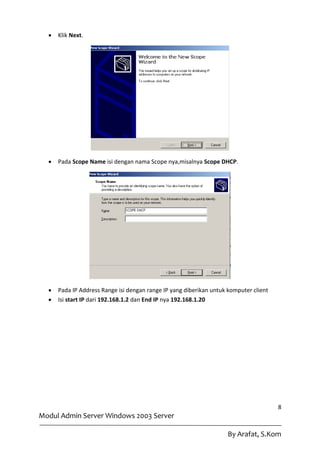

   Klik Next.




     Pada Scope Name isi dengan nama Scope nya,misalnya Scope DHCP.




     Pada IP Address Range isi dengan range IP yang diberikan untuk komputer client
     Isi start IP dari 192.168.1.2 dan End IP nya 192.168.1.20




                                                                                       8
Modul Admin Server Windows 2003 Server

                                                                     By Arafat, S.Kom

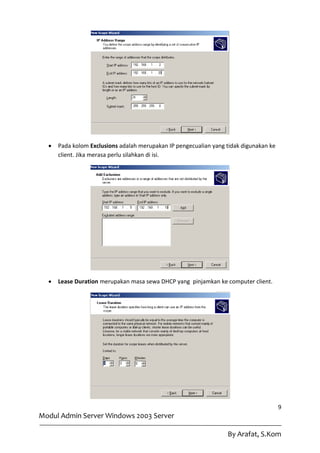

   Pada kolom Exclusions adalah merupakan IP pengecualian yang tidak digunakan ke
      client. Jika merasa perlu silahkan di isi.




     Lease Duration merupakan masa sewa DHCP yang pinjamkan ke computer client.




                                                                                       9
Modul Admin Server Windows 2003 Server

                                                                  By Arafat, S.Kom

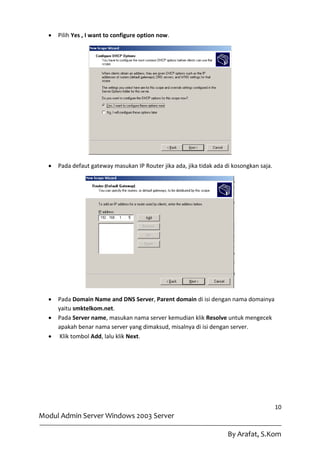

   Pilih Yes , I want to configure option now.




     Pada defaut gateway masukan IP Router jika ada, jika tidak ada di kosongkan saja.




     Pada Domain Name and DNS Server, Parent domain di isi dengan nama domainya
      yaitu smktelkom.net.
     Pada Server name, masukan nama server kemudian klik Resolve untuk mengecek
      apakah benar nama server yang dimaksud, misalnya di isi dengan server.
      Klik tombol Add, lalu klik Next.




                                                                                          10
Modul Admin Server Windows 2003 Server

                                                                      By Arafat, S.Kom

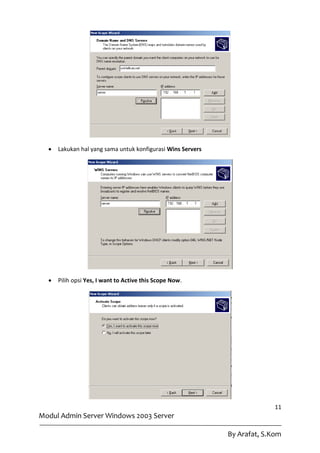

   Lakukan hal yang sama untuk konfigurasi Wins Servers




     Pilih opsi Yes, I want to Active this Scope Now.




                                                                           11
Modul Admin Server Windows 2003 Server

                                                             By Arafat, S.Kom

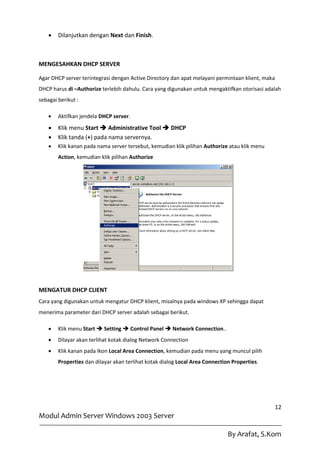

   Dilanjutkan dengan Next dan Finish.



MENGESAHKAN DHCP SERVER

Agar DHCP server terintegrasi dengan Active Directory dan apat melayani permintaan klient, maka
DHCP harus di –Authorize terlebih dahulu. Cara yang digunakan untuk mengaktifkan otorisasi adalah
sebagai berikut :

       Aktifkan jendela DHCP server.
       Klik menu Start  Administrative Tool  DHCP
       Klik tanda (+) pada nama servernya.
       Klik kanan pada nama server tersebut, kemudian klik pilihan Authorize atau klik menu
        Action, kemudian klik pilihan Authorize




MENGATUR DHCP CLIENT
Cara yang digunakan untuk mengatur DHCP klient, misalnya pada windows XP sehingga dapat
menerima parameter dari DHCP server adalah sebagai berikut.

       Klik menu Start  Setting  Control Panel  Network Connection..
       Dilayar akan terlihat kotak dialog Network Connection
       Klik kanan pada Ikon Local Area Connection, kemudian pada menu yang muncul pilih
        Properties dan dilayar akan terlihat kotak dialog Local Area Connection Properties.




                                                                                               12
Modul Admin Server Windows 2003 Server

                                                                              By Arafat, S.Kom

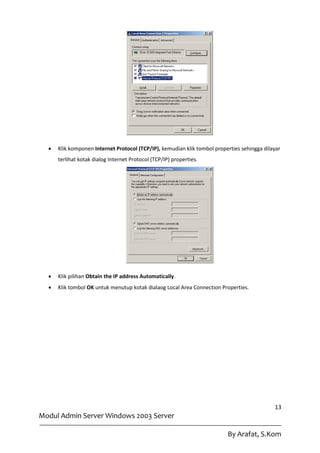

   Klik komponen Internet Protocol (TCP/IP), kemudian klik tombol properties sehingga dilayar
      terlihat kotak dialog Internet Protocol (TCP/IP) properties.




     Klik pilihan Obtain the IP address Automatically.
     Klik tombol OK untuk menutup kotak dialaog Local Area Connection Properties.




                                                                                             13
Modul Admin Server Windows 2003 Server

                                                                          By Arafat, S.Kom
ACTIVE DIRECTORY (AD)


        Active Directory merupakan suatu struktur yang memberikan layanan directori yang
menyimpan     konfigurasi jaringan, baik user, group, komputer, hardware serta berbagai policy
keamanan dalam suatu database terpusat yang berada dalam wadah domain Windows 2003 Server,
sehingga pencarian suatu objek menjadi sangat mudah dan cepat. Active Directory sama seperti
halnya layanan direktori telepon, yang menyimpan informasi mengenai nama dan nomor telepon
langganan.

        Sebelum Anda melakukan instalasi Active Directory pastikan Lan Card telah terinstal pada
komputer Anda dan pastikan server telah terhubung ke Hub dan DNS Server telah terinstall. Jika
langkah diatas belum terpenuhi, sudah dapat dipastikan Anda tidak akan berhasil menginstall Active
Directory.

INSTALASI ACTIVE DIRECTORY (AD)
        Cara yang digunakan untuk melakukan instalasi Active Directory adalah sebagai berikut :

       Secara default Windows 2003 Server akan menampilkan Manage Your Server.




Apabila tidak terlihat Manage Your Server, maka Anda dapat menggunakan perintah :

       Klik menu Start  All Program
       Arahkan pada pilihan Administrative Tools  Manage Your Server
       Dilayar akan terlihat Manage Your Server seperti pada gambar diatas
Disamping itu Anda dapat menggunakan perintah :

       Jalankan Run dari menu Start  Run.
                                                                                                  14
Modul Admin Server Windows 2003 Server

                                                                              By Arafat, S.Kom

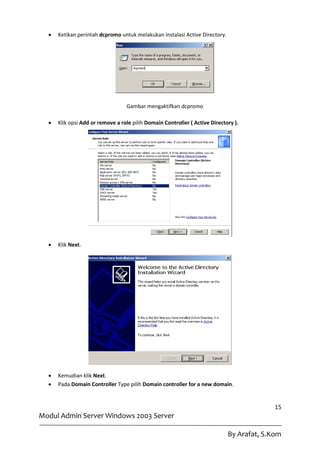

   Ketikan perintah dcpromo untuk melakukan instalasi Active Directory.




                                  Gambar mengaktifkan dcpromo

     Klik opsi Add or remove a role pilih Domain Controller ( Active Directory ).




     Klik Next.




     Kemudian klik Next.
     Pada Domain Controller Type pilih Domain controller for a new domain.


                                                                                           15
Modul Admin Server Windows 2003 Server

                                                                             By Arafat, S.Kom

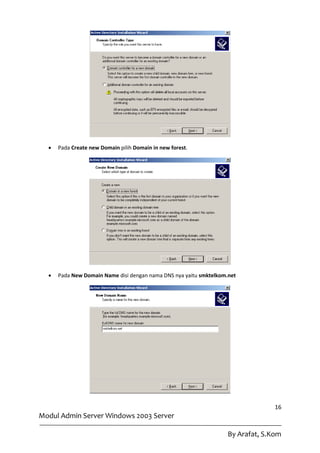

   Pada Create new Domain pilih Domain in new forest.




     Pada New Domain Name disi dengan nama DNS nya yaitu smktelkom.net




                                                                                  16
Modul Admin Server Windows 2003 Server

                                                                    By Arafat, S.Kom

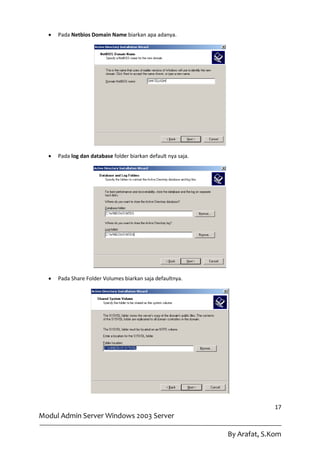

   Pada Netbios Domain Name biarkan apa adanya.




     Pada log dan database folder biarkan default nya saja.




     Pada Share Folder Volumes biarkan saja defaultnya.




                                                                             17
Modul Admin Server Windows 2003 Server

                                                               By Arafat, S.Kom

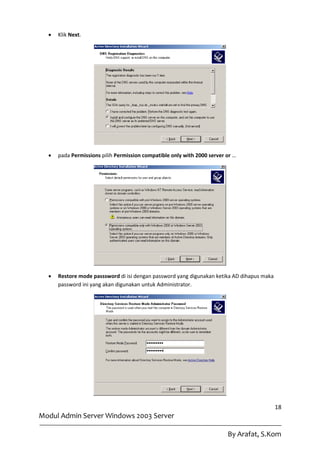

   Klik Next.




     pada Permissions pilih Permission compatible only with 2000 server or …




     Restore mode passsword di isi dengan password yang digunakan ketika AD dihapus maka
      password ini yang akan digunakan untuk Administrator.




                                                                                            18
Modul Admin Server Windows 2003 Server

                                                                         By Arafat, S.Kom
   Klik Next.




     Proses menginstall AD.




     Klik tombol Finish dan Reboot ulang komputer.




                                                                    19
Modul Admin Server Windows 2003 Server

                                                      By Arafat, S.Kom
ADMINISTRASI USER


        Agar user dapat logon pada komputer dalam jaringan baik secara local maupun domain,
maka pemakai harus memilih user Account dan Password. Secara default komputer menyediakan
dua buah Account User beserta beberapa Group Account, yaitu user Administrator sebagai anggota
dari group Administrator dan user Guest sebagai anggota dari Group Guest.

        Acount Administrator mempunyai hak penuh dalam manajemen jaringan, sebaliknya user
Guest tidak mempunyai hak sebagaimana Administrator.

Sebuah Account umumnya diberi nama sesuai nama pengguna yang bersangkutan atau nama khusus
sesuai tujuan dibuatnya account tersebut serta diberi hak tertentu dalam akses sumber daya
jaringan.Beberapa Account dapat digabungkan dalam satu atau lebih group. Fungsi Group tersebut
adalah menggolongkan account kedalam kelompok-kelompok tertentu sesuai dengan hak yang akan
diberikan.

        Account yang berada dalam satu group memiliki hak akses yang sama terhadap sumber
daya jaringan tertentu. Dengan menggunakan group tersebut, maka pekerjaan administrator akan
lebih mudah, karena pengaturan hak akses tersebut cukup diberikan pada group

User Account dapat dibedakan menjadi 2 jenis yaitu :

       Local User Account
        Local user account adalah account yang dapat digunakan untuk logon ke suatu komputer di
        mana account tersebut di buat.

       Domain User Account
        Domain user account adalah account yang mengijinkan account untuk logon ke domai dan
        mengijinkan akses ke sumber daya jaringan dalam lingkungan domain tersebut, tergantung
        izin (permission) yang diberikan kepada uses account domain tersebut.




                                                                                              20
Modul Admin Server Windows 2003 Server

                                                                            By Arafat, S.Kom

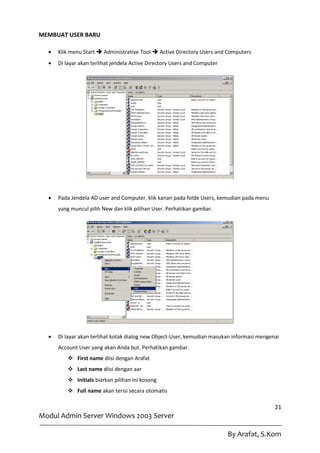

MEMBUAT USER BARU

     Klik menu Start  Administrative Tool  Active Directory Users and Computers
     Di layar akan terlihat jendela Active Directory Users and Computer




     Pada Jendela AD user and Computer, klik kanan pada folde Users, kemudian pada menu
      yang muncul pilih New dan klik pilihan User. Perhatikan gambar.




     Di layar akan terlihat kotak dialog new Object-User, kemudian masukan informasi mengenai
      Account User yang akan Anda but. Perhatikan gambar.
           First name diisi dengan Arafat
           Last name diisi dengan aar
           Initials biarkan pilihan ini kosong
           Full name akan terisi secara otomatis

                                                                                            21
Modul Admin Server Windows 2003 Server

                                                                           By Arafat, S.Kom

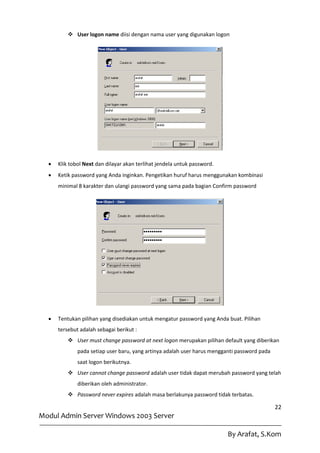

 User logon name diisi dengan nama user yang digunakan logon




     Klik tobol Next dan dilayar akan terlihat jendela untuk password.
     Ketik password yang Anda inginkan. Pengetikan huruf harus menggunakan kombinasi
      minimal 8 karakter dan ulangi password yang sama pada bagian Confirm password




     Tentukan pilihan yang disediakan untuk mengatur password yang Anda buat. Pilihan
      tersebut adalah sebagai berikut :
           User must change password at next logon merupakan pilihan default yang diberikan
              pada setiap user baru, yang artinya adalah user harus mengganti password pada
              saat logon berikutnya.
           User cannot change password adalah user tidak dapat merubah password yang telah
              diberikan oleh administrator.
           Password never expires adalah masa berlakunya password tidak terbatas.

                                                                                              22
Modul Admin Server Windows 2003 Server

                                                                          By Arafat, S.Kom
 Account is disable adalah user tersebut tidak dapat log on ke jaringan.
      Klik pilihan User cannot change password dan Password never expires.
      Klik tombol Next, kemudian klik tombol Finish.


Memberi kan Batasan Jam User
      Klik kanan pada nama user kemudian pilih Properties.
      Pada jendela properties user yang muncul klik tab Account.




      Klik tombol Logon Hours untuk membatasi jam dah hari penggunaan user. Kemudian
       tentukan pengaturan jam nya. Untuk yang berwarna biru berarti user di ijinkan utuk
       menggunakan accountnya sedangkan warna putih berarti tidak di ijinkan.




      Klik OK untuk mengakhiri pengaturan jam akses.



                                                                                            23
Modul Admin Server Windows 2003 Server

                                                                            By Arafat, S.Kom

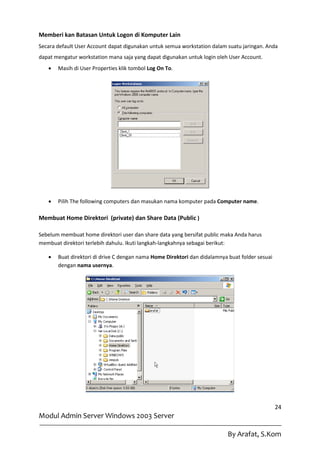

Memberi kan Batasan Untuk Logon di Komputer Lain
Secara default User Account dapat digunakan untuk semua workstation dalam suatu jaringan. Anda
dapat mengatur workstation mana saja yang dapat digunakan untuk login oleh User Account.
      Masih di User Properties klik tombol Log On To.




      Pilih The following computers dan masukan nama komputer pada Computer name.

Membuat Home Direktori (private) dan Share Data (Public )

Sebelum membuat home direktori user dan share data yang bersifat public maka Anda harus
membuat direktori terlebih dahulu. Ikuti langkah-langkahnya sebagai berikut:

      Buat direktori di drive C dengan nama Home Direktori dan didalamnya buat folder sesuai
       dengan nama usernya.




                                                                                                24
Modul Admin Server Windows 2003 Server

                                                                           By Arafat, S.Kom

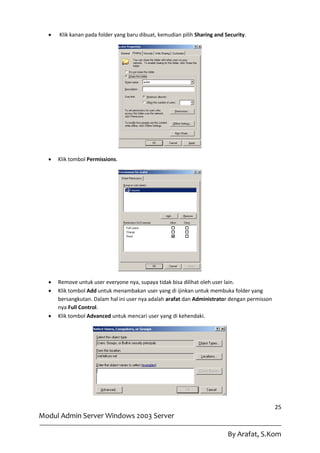

   Klik kanan pada folder yang baru dibuat, kemudian pilih Sharing and Security.




     Klik tombol Permissions.




     Remove untuk user everyone nya, supaya tidak bisa dilihat oleh user lain.
     Klik tombol Add untuk menambakan user yang di ijinkan untuk membuka folder yang
      bersangkutan. Dalam hal ini user nya adalah arafat dan Administrator dengan permisson
      nya Full Control.
     Klik tombol Advanced untuk mencari user yang di kehendaki.




                                                                                              25
Modul Admin Server Windows 2003 Server

                                                                           By Arafat, S.Kom

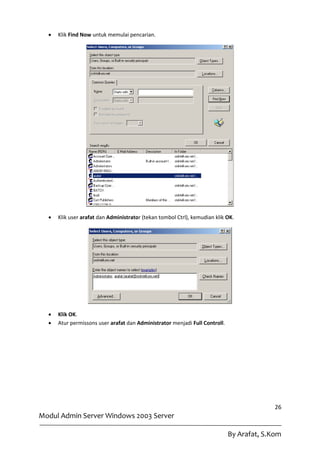

   Klik Find Now untuk memulai pencarian.




     Klik user arafat dan Administrator (tekan tombol Ctrl), kemudian klik OK.




     Klik OK.
     Atur permissons user arafat dan Administrator menjadi Full Controll.




                                                                                           26
Modul Admin Server Windows 2003 Server

                                                                             By Arafat, S.Kom

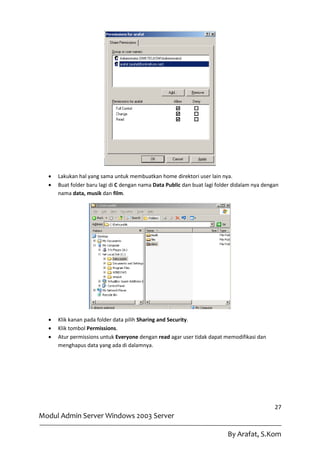

   Lakukan hal yang sama untuk membuatkan home direktori user lain nya.
     Buat folder baru lagi di C dengan nama Data Public dan buat lagi folder didalam nya dengan
      nama data, musik dan film.




     Klik kanan pada folder data pilih Sharing and Security.
     Klik tombol Permissions.
     Atur permissions untuk Everyone dengan read agar user tidak dapat memodifikasi dan
      menghapus data yang ada di dalamnya.




                                                                                              27
Modul Admin Server Windows 2003 Server

                                                                           By Arafat, S.Kom

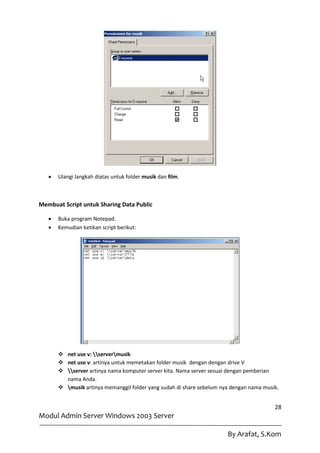

   Ulangi langkah diatas untuk folder musik dan film.



Membuat Script untuk Sharing Data Public

      Buka program Notepad.
      Kemudian ketikan script berikut:




        net use v: servermusik
        net use v: artinya untuk memetakan folder musik dengan dengan drive V
        server artinya nama komputer server kita. Nama server sesuai dengan pemberian
         nama Anda.
        musik artinya memanggil folder yang sudah di share sebelum nya dengan nama musik.


                                                                                         28
Modul Admin Server Windows 2003 Server

                                                                       By Arafat, S.Kom
   Simpan file dengan nama script.bat didalam direktori C:windowsSYSVOL
       sysvolsmktelkom.netscripts. Dan jangan lupa pada pilihan Save as Type nya pilih All.
         Ket : smktelkom.net merupakan nama domain nya, tentunya akan berbeda pada
           konfigurasi server Anda.




Mengatur Properties User untuk home direktori dan Logon Script

      Klik kanan pada user arafat pilih properties.
      Pada properties user yang muncul klik tab Profile.




      Pada kolom logon script isi dengan nama file yang telah dibuat sebelumnya yaitu script.bat.
      Pada Home folder pilih Connect , pilih drive Z dan pada to ketikan serverarafat.
        Ket : server merupakan nama server Anda dan arafat adalah nama folder yang
           dishare sebelumnya.



                                                                                                29
Modul Admin Server Windows 2003 Server

                                                                             By Arafat, S.Kom
   Klik OK .



MEMBERIKAN IJIN USER UNTUK LOGON di KOMPUTER SERVER

      Klik menu Start  Administrative Tools  Domain Controller Security Policy.




      Klik 2 x pada Local Polices, kemudian klik User Right Assigment lalu klik 2x pada Allow logon
       localy.




                                                                                                  30
Modul Admin Server Windows 2003 Server

                                                                              By Arafat, S.Kom

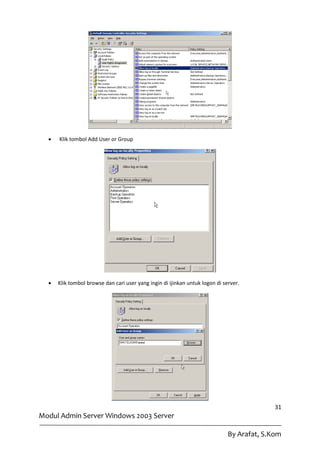

   Klik tombol Add User or Group




     Klik tombol browse dan cari user yang ingin di ijinkan untuk logon di server.




                                                                                            31
Modul Admin Server Windows 2003 Server

                                                                              By Arafat, S.Kom

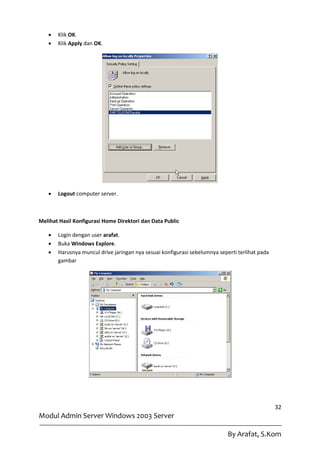

   Klik OK.
      Klik Apply dan OK.




      Logout computer server.



Melihat Hasil Konfigurasi Home Direktori dan Data Public

      Login dengan user arafat.
      Buka Windows Explore.
      Harusnya muncul drive jaringan nya sesuai konfigurasi sebelumnya seperti terlihat pada
       gambar




                                                                                                32
Modul Admin Server Windows 2003 Server

                                                                            By Arafat, S.Kom

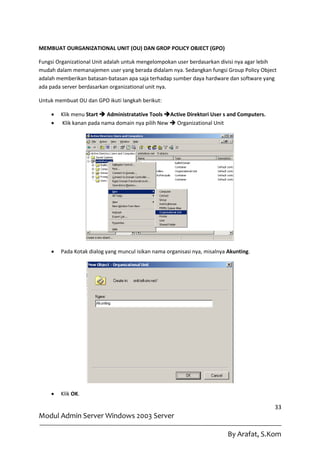

MEMBUAT OURGANIZATIONAL UNIT (OU) DAN GROP POLICY OBJECT (GPO)

Fungsi Organizational Unit adalah untuk mengelompokan user berdasarkan divisi nya agar lebih
mudah dalam memanajemen user yang berada didalam nya. Sedangkan fungsi Group Policy Object
adalah memberikan batasan-batasan apa saja terhadap sumber daya hardware dan software yang
ada pada server berdasarkan organizational unit nya.

Untuk membuat OU dan GPO ikuti langkah berikut:

       Klik menu Start  Administratative Tools Active Direktori User s and Computers.
       Klik kanan pada nama domain nya pilih New  Organizational Unit




       Pada Kotak dialog yang muncul isikan nama organisasi nya, misalnya Akunting.




       Klik OK.

                                                                                           33
Modul Admin Server Windows 2003 Server

                                                                           By Arafat, S.Kom
   Buat user baru didalam OU Akunting, dengan melakukan klik kanan pada OU Akunting pilih
       New  User.




      Klik kanan pada OU Akunting pilih Properties.
      Pada Accounting Properties , kemudian klik tab Group Policy.
      Klik tombol New, kemudian beri nama untuk GPO nya.




      Klik tombol Edit untuk mulai membuat GPO.




                                                                                           34
Modul Admin Server Windows 2003 Server

                                                                        By Arafat, S.Kom

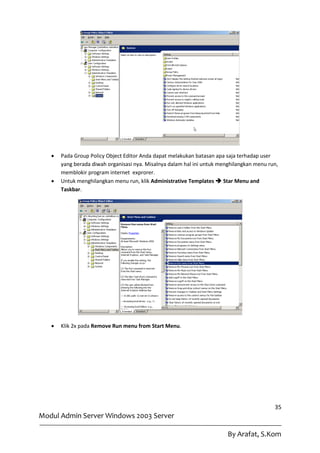

   Pada Group Policy Object Editor Anda dapat melakukan batasan apa saja terhadap user
       yang berada diwah organisasi nya. Misalnya dalam hal ini untuk menghilangkan menu run,
       memblokir program internet exprorer.
      Untuk menghilangkan menu run, klik Administrative Templates  Star Menu and
       Taskbar.




      Klik 2x pada Remove Run menu from Start Menu.




                                                                                           35
Modul Admin Server Windows 2003 Server

                                                                         By Arafat, S.Kom

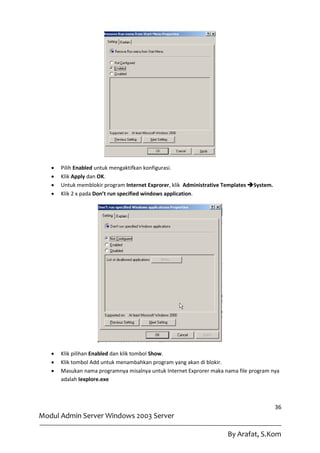

   Pilih Enabled untuk mengaktifkan konfigurasi.
      Klik Apply dan OK.
      Untuk memblokir program Internet Exprorer, klik Administrative Templates System.
      Klik 2 x pada Don’t run specified windows application.




      Klik pilihan Enabled dan klik tombol Show.
      Klik tombol Add untuk menambahkan program yang akan di blokir.
      Masukan nama programnya misalnya untuk Internet Exprorer maka nama file program nya
       adalah Iexplore.exe



                                                                                           36
Modul Admin Server Windows 2003 Server

                                                                      By Arafat, S.Kom

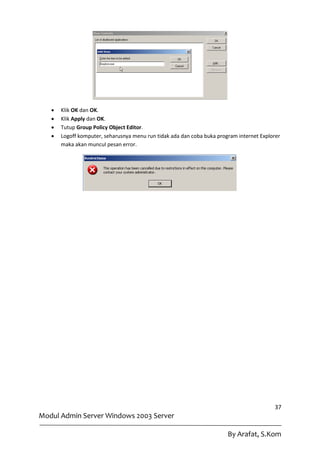

   Klik OK dan OK.
      Klik Apply dan OK.
      Tutup Group Policy Object Editor.
      Logoff komputer, seharusnya menu run tidak ada dan coba buka program internet Explorer
       maka akan muncul pesan error.




                                                                                          37
Modul Admin Server Windows 2003 Server

                                                                        By Arafat, S.Kom

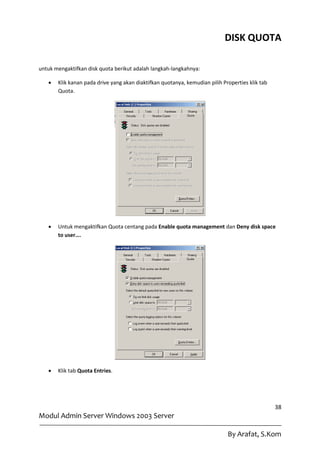

DISK QUOTA

untuk mengaktifkan disk quota berikut adalah langkah-langkahnya:

      Klik kanan pada drive yang akan diaktifkan quotanya, kemudian pilih Properties klik tab
       Quota.




      Untuk mengaktifkan Quota centang pada Enable quota management dan Deny disk space
       to user….




      Klik tab Quota Entries.




                                                                                                 38
Modul Admin Server Windows 2003 Server

                                                                             By Arafat, S.Kom

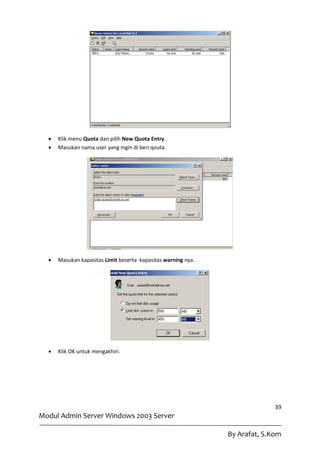

   Klik menu Quota dan pilih New Quota Entry.
     Masukan nama user yang ingin di beri qouta.




     Masukan kapasitas Limit beserta kapasitas warning nya.




     Klik OK untuk mengakhiri.




                                                                             39
Modul Admin Server Windows 2003 Server

                                                               By Arafat, S.Kom

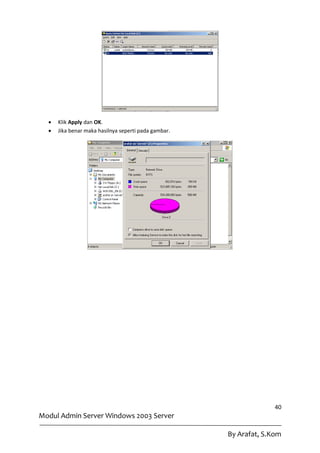

   Klik Apply dan OK.
     Jika benar maka hasilnya seperti pada gambar.




                                                                    40
Modul Admin Server Windows 2003 Server

                                                      By Arafat, S.Kom

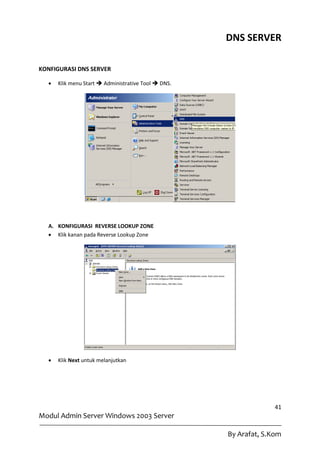

DNS SERVER

KONFIGURASI DNS SERVER

     Klik menu Start  Administrative Tool  DNS.




  A. KONFIGURASI REVERSE LOOKUP ZONE
   Klik kanan pada Reverse Lookup Zone




     Klik Next untuk melanjutkan




                                                                   41
Modul Admin Server Windows 2003 Server

                                                     By Arafat, S.Kom
   Pilih Primary zone dan klik tombol Next.




     Pilih To All Domain Controller…. dan klik tombol Next.




                                                                             42
Modul Admin Server Windows 2003 Server

                                                               By Arafat, S.Kom

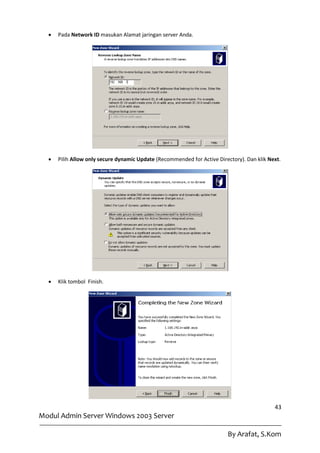

   Pada Network ID masukan Alamat jaringan server Anda.




     Pilih Allow only secure dynamic Update (Recommended for Active Directory). Dan klik Next.




     Klik tombol Finish.




                                                                                            43
Modul Admin Server Windows 2003 Server

                                                                         By Arafat, S.Kom

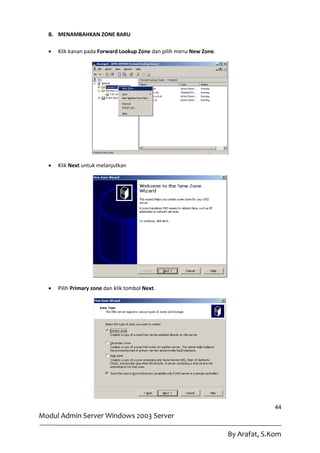

B. MENAMBAHKAN ZONE BARU

     Klik kanan pada Forward Lookup Zone dan pilih menu New Zone.




     Klik Next untuk melanjutkan




     Pilih Primary zone dan klik tombol Next.




                                                                                   44
Modul Admin Server Windows 2003 Server

                                                                     By Arafat, S.Kom

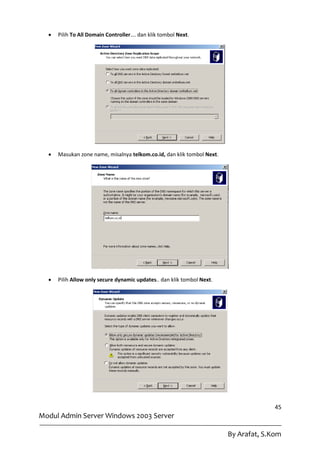

   Pilih To All Domain Controller…. dan klik tombol Next.




     Masukan zone name, misalnya telkom.co.id, dan klik tombol Next.




     Pilih Allow only secure dynamic updates.. dan klik tombol Next.




                                                                                      45
Modul Admin Server Windows 2003 Server

                                                                        By Arafat, S.Kom
   Klik tombol Finish.




     Klik ganda pada telkom.co.id, sehingga akan terlihat seperti pada gambar.




     Klik kanan pada area kosong, kemudian klik New Host (A).




     Pada kolom Name di isi dengan www


                                                                                         46
Modul Admin Server Windows 2003 Server

                                                                           By Arafat, S.Kom

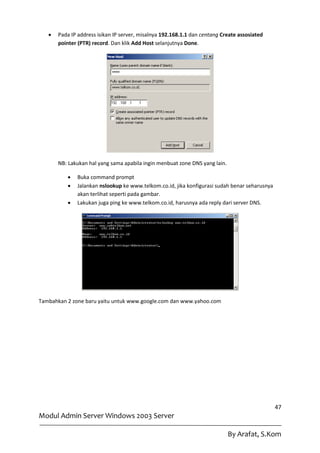

   Pada IP address isikan IP server, misalnya 192.168.1.1 dan centang Create assosiated
       pointer (PTR) record. Dan klik Add Host selanjutnya Done.




       NB: Lakukan hal yang sama apabila ingin menbuat zone DNS yang lain.

             Buka command prompt
             Jalankan nslookup ke www.telkom.co.id, jika konfigurasi sudah benar seharusnya
              akan terlihat seperti pada gambar.
             Lakukan juga ping ke www.telkom.co.id, harusnya ada reply dari server DNS.




Tambahkan 2 zone baru yaitu untuk www.google.com dan www.yahoo.com




                                                                                               47
Modul Admin Server Windows 2003 Server

                                                                             By Arafat, S.Kom

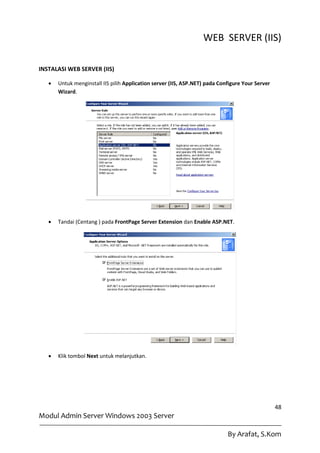

WEB SERVER (IIS)

INSTALASI WEB SERVER (IIS)

      Untuk menginstall IIS pilih Application server (IIS, ASP.NET) pada Configure Your Server
       Wizard.




      Tandai (Centang ) pada FrontPage Server Extension dan Enable ASP.NET.




      Klik tombol Next untuk melanjutkan.




                                                                                                  48
Modul Admin Server Windows 2003 Server

                                                                             By Arafat, S.Kom

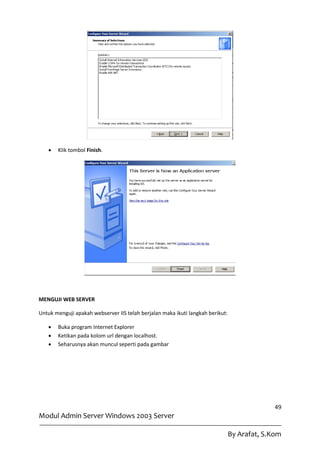

   Klik tombol Finish.




MENGUJI WEB SERVER

Untuk menguji apakah webserver IIS telah berjalan maka ikuti langkah berikut:

      Buka program Internet Explorer
      Ketikan pada kolom url dengan localhost.
      Seharusnya akan muncul seperti pada gambar




                                                                                              49
Modul Admin Server Windows 2003 Server

                                                                                By Arafat, S.Kom

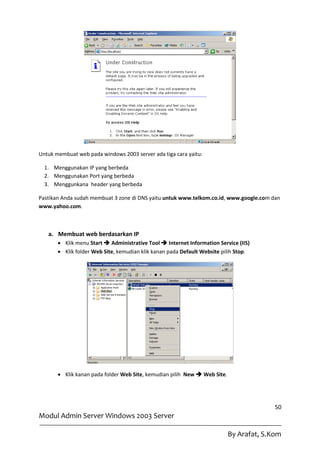

Untuk membuat web pada windows 2003 server ada tiga cara yaitu:

  1. Menggunakan IP yang berbeda
  2. Menggunakan Port yang berbeda
  3. Menggunkana header yang berbeda

Pastikan Anda sudah membuat 3 zone di DNS yaitu untuk www.telkom.co.id, www.google.com dan
www.yahoo.com.



   a. Membuat web berdasarkan IP
        Klik menu Start  Administrative Tool  Internet Information Service (IIS)
        Klik folder Web Site, kemudian klik kanan pada Default Website pilih Stop.




        Klik kanan pada folder Web Site, kemudian pilih New  Web Site.




                                                                                         50
Modul Admin Server Windows 2003 Server

                                                                           By Arafat, S.Kom

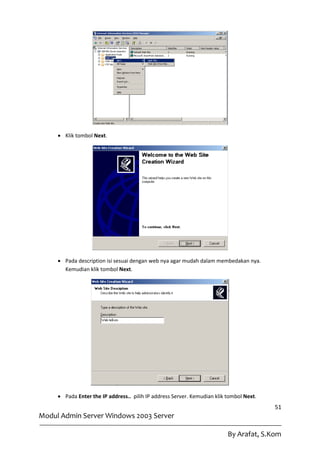

 Klik tombol Next.




      Pada description isi sesuai dengan web nya agar mudah dalam membedakan nya.
       Kemudian klik tombol Next.




      Pada Enter the IP address.. pilih IP address Server. Kemudian klik tombol Next.
                                                                                         51
Modul Admin Server Windows 2003 Server

                                                                          By Arafat, S.Kom

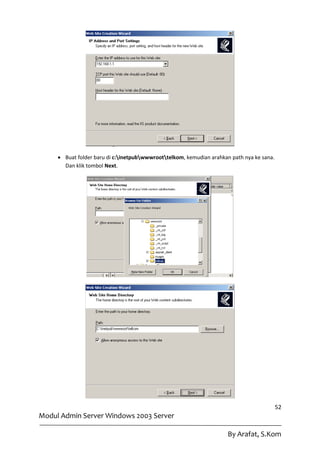

 Buat folder baru di c:inetpubwwwroottelkom, kemudian arahkan path nya ke sana.
       Dan klik tombol Next.




                                                                                           52
Modul Admin Server Windows 2003 Server

                                                                      By Arafat, S.Kom

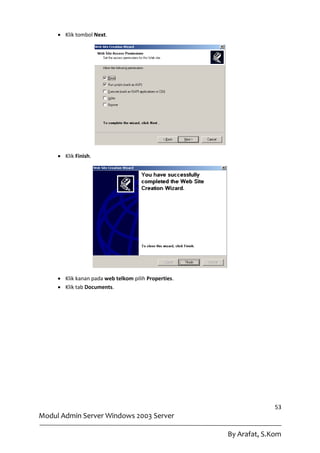

 Klik tombol Next.




      Klik Finish.




      Klik kanan pada web telkom pilih Properties.
      Klik tab Documents.




                                                                    53
Modul Admin Server Windows 2003 Server

                                                      By Arafat, S.Kom
 Klik tombol Add. Dan tambahkan index.html




      Pindahkan index.html keposisi paling atas.




      Klik tombol Apply dan OK.
      Buat sebuah file di direktori c:inetpubwwwroottelkom dengan nama index.html.




                                                                                         54
Modul Admin Server Windows 2003 Server

                                                                     By Arafat, S.Kom

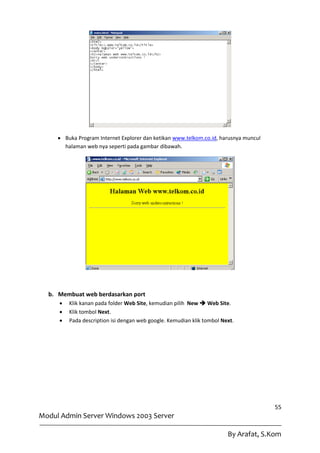

 Buka Program Internet Explorer dan ketikan www.telkom.co.id, harusnya muncul
       halaman web nya seperti pada gambar dibawah.




  b. Membuat web berdasarkan port
        Klik kanan pada folder Web Site, kemudian pilih New  Web Site.
        Klik tombol Next.
        Pada description isi dengan web google. Kemudian klik tombol Next.




                                                                                      55
Modul Admin Server Windows 2003 Server

                                                                        By Arafat, S.Kom

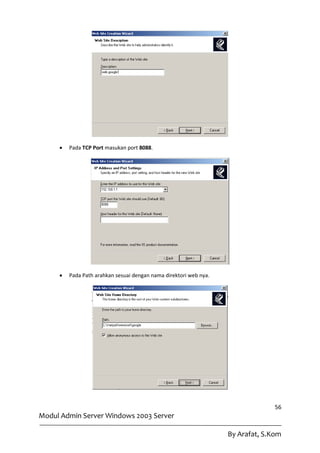

   Pada TCP Port masukan port 8088.




        Pada Path arahkan sesuai dengan nama direktori web nya.




                                                                                 56
Modul Admin Server Windows 2003 Server

                                                                   By Arafat, S.Kom
 Klik Next dan Finish.
      Klik kanan pada web google pilih Properties.
      Klik tab Documents.




      Klik tombol Add. Dan tambahkan index.html




      Pindahkan index.html keposisi paling atas.




      Klik tombol Apply dan OK.
                                                                    57
Modul Admin Server Windows 2003 Server

                                                      By Arafat, S.Kom
 Buat sebuah file di direktori c:inetpubwwwrootgoogle dengan nama index.html.




      Buka Program Internet Explorer dan ketikan www.googlecom:8088, harusnya muncul
       halaman web nya seperti pada gambar dibawah.




  c. Membuat web berdasarkan Header
        Klik kanan pada folder Web Site, kemudian pilih New  Web Site.
        Klik tombol Next.
        Pada description isi dengan web google. Kemudian klik tombol Next.




                                                                                         58
Modul Admin Server Windows 2003 Server

                                                                        By Arafat, S.Kom

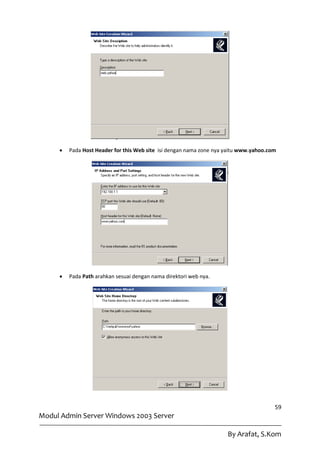

   Pada Host Header for this Web site isi dengan nama zone nya yaitu www.yahoo.com




        Pada Path arahkan sesuai dengan nama direktori web nya.




                                                                                       59
Modul Admin Server Windows 2003 Server

                                                                     By Arafat, S.Kom
   Klik Next dan Finish.
        Klik kanan pada web yahoo pilih Properties.
        Klik tab Documents.




        Klik tombol Add. Dan tambahkan index.html




        Pindahkan index.html keposisi paling atas.




                                                                     60
Modul Admin Server Windows 2003 Server

                                                       By Arafat, S.Kom
   Klik tombol Apply dan OK.
        Buat sebuah file di direktori c:inetpubwwwrootyahooo dengan nama index.html.




        Buka Program Internet Explorer dan ketikan www.yahoo.com, harusnya muncul
         halaman web nya seperti pada gambar dibawah.




                                                                                       61
Modul Admin Server Windows 2003 Server

                                                                     By Arafat, S.Kom

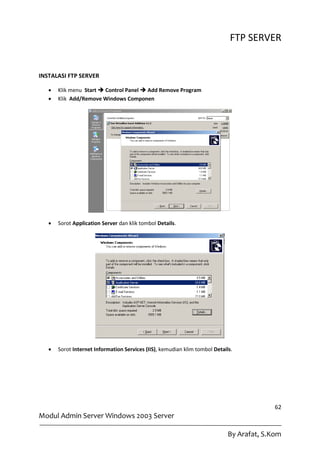

FTP SERVER


INSTALASI FTP SERVER

      Klik menu Start  Control Panel  Add Remove Program
      Klik Add/Remove Windows Componen




      Sorot Application Server dan klik tombol Details.




      Sorot Internet Information Services (IIS), kemudian klim tombol Details.




                                                                                           62
Modul Admin Server Windows 2003 Server

                                                                             By Arafat, S.Kom

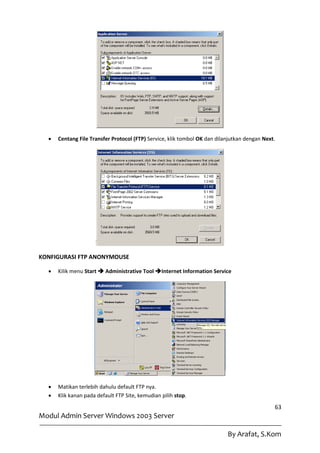

   Centang File Transfer Protocol (FTP) Service, klik tombol OK dan dilanjutkan dengan Next.




KONFIGURASI FTP ANONYMOUSE

     Kilik menu Start  Administrative Tool Internet Information Service




     Matikan terlebih dahulu default FTP nya.
     Klik kanan pada default FTP Site, kemudian pilih stop.
                                                                                              63
Modul Admin Server Windows 2003 Server

                                                                           By Arafat, S.Kom

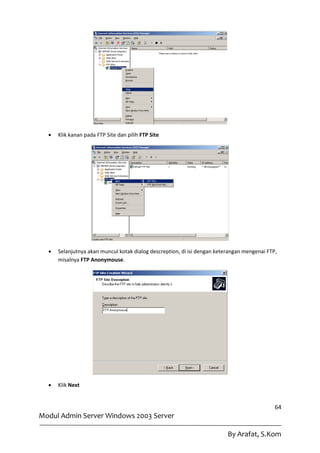

   Klik kanan pada FTP Site dan pilih FTP Site




     Selanjutnya akan muncul kotak dialog descreption, di isi dengan keterangan mengenai FTP,
      misalnya FTP Anonymouse.




     Klik Next


                                                                                             64
Modul Admin Server Windows 2003 Server

                                                                          By Arafat, S.Kom

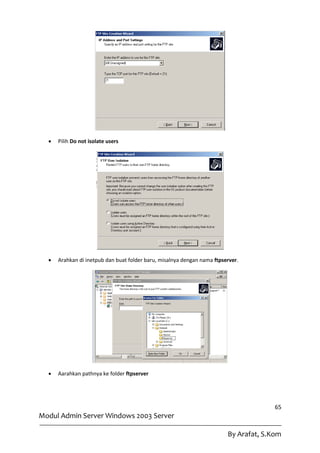

   Pilih Do not isolate users




     Arahkan di inetpub dan buat folder baru, misalnya dengan nama ftpserver.




     Aarahkan pathnya ke folder ftpserver




                                                                                       65
Modul Admin Server Windows 2003 Server

                                                                         By Arafat, S.Kom
   Karena sifatnya untuk Anonymouse maka permission nya hanya Read saja.




     Klik Finish




                                                                                    66
Modul Admin Server Windows 2003 Server

                                                                      By Arafat, S.Kom
   Buka Internet Explorer dan ketikan ftp://192.168.1.1 , maka hasilnya akan tampak seperti
       pada gambar.




KONFIGURASI FTP ISOLATE MODE

Membuat Folder FTP

      Buat dengan nama IsolateUser
      Kemudian buat folder diberi nama sesuai nama domain nya yaitu smktelkom
      Buat Folder seuai dengan nama user-user nya.
      Copykan beberapa file kedalam folder user-usernya.




      Klik kanan pada FTP Site dan pilih FTP Site




                                                                                                  67
Modul Admin Server Windows 2003 Server

                                                                            By Arafat, S.Kom

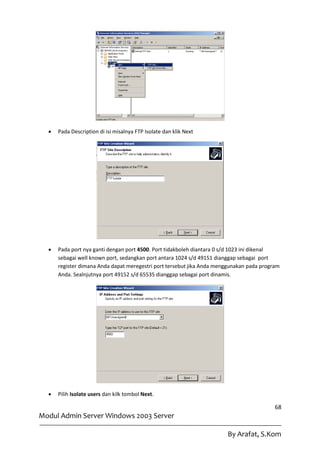

   Pada Description di isi misalnya FTP Isolate dan klik Next




     Pada port nya ganti dengan port 4500. Port tidakboleh diantara 0 s/d 1023 ini dikenal
      sebagai well known port, sedangkan port antara 1024 s/d 49151 dianggap sebagai port
      register dimana Anda dapat meregestri port tersebut jika Anda menggunakan pada program
      Anda. Sealnjutnya port 49152 s/d 65535 dianggap sebagai port dinamis.




     Pilih Isolate users dan kilk tombol Next.

                                                                                          68
Modul Admin Server Windows 2003 Server

                                                                       By Arafat, S.Kom

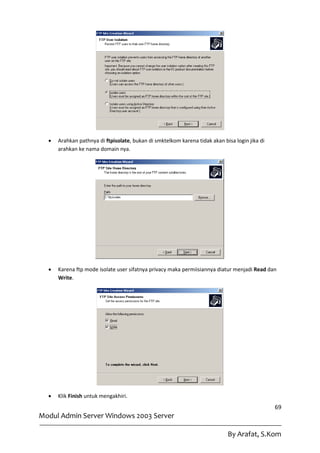

   Arahkan pathnya di ftpisolate, bukan di smktelkom karena tidak akan bisa login jika di
      arahkan ke nama domain nya.




     Karena ftp mode isolate user sifatnya privacy maka permiisiannya diatur menjadi Read dan
      Write.




     Klik Finish untuk mengakhiri.
                                                                                               69
Modul Admin Server Windows 2003 Server

                                                                            By Arafat, S.Kom

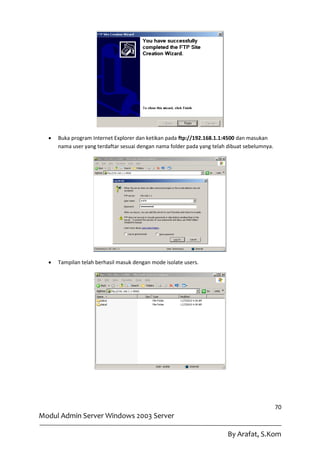

   Buka program Internet Explorer dan ketikan pada ftp://192.168.1.1:4500 dan masukan
      nama user yang terdaftar sesuai dengan nama folder pada yang telah dibuat sebelumnya.




     Tampilan telah berhasil masuk dengan mode isolate users.




                                                                                              70
Modul Admin Server Windows 2003 Server

                                                                         By Arafat, S.Kom

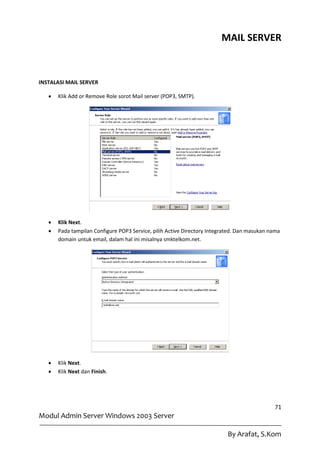

MAIL SERVER



INSTALASI MAIL SERVER

      Klik Add or Remove Role sorot Mail server (POP3, SMTP).




      Klik Next.
      Pada tampilan Configure POP3 Service, pilih Active Directory Integrated. Dan masukan nama
       domain untuk email, dalam hal ini misalnya smktelkom.net.




      Klik Next.
      Klik Next dan Finish.




                                                                                             71
Modul Admin Server Windows 2003 Server

                                                                           By Arafat, S.Kom

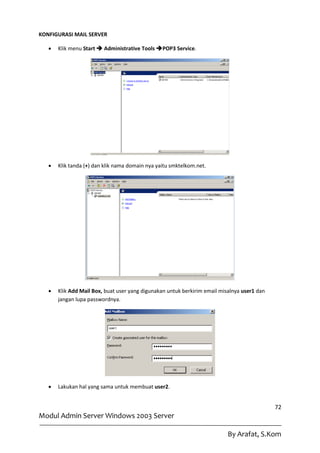

KONFIGURASI MAIL SERVER

      Klik menu Start  Administrative Tools POP3 Service.




      Klik tanda (+) dan klik nama domain nya yaitu smktelkom.net.




      Klik Add Mail Box, buat user yang digunakan untuk berkirim email misalnya user1 dan
       jangan lupa passwordnya.




      Lakukan hal yang sama untuk membuat user2.


                                                                                             72
Modul Admin Server Windows 2003 Server

                                                                           By Arafat, S.Kom
SETTING OUTLOOK EXPRESS.

      Buka Start Program Ooutlook Express.
      Display name isi dengan user1. Lanjutkan dengan Next.




      Email address isi dengan user1@smktelkom.net. Lanjutkan dengan Next.




      Pada incoming mail dan Outgoing mail isi dengan IP server yaitu 192.168.1.1. Lanjutkan
       dengan Next.




                                                                                                73
Modul Admin Server Windows 2003 Server

                                                                           By Arafat, S.Kom

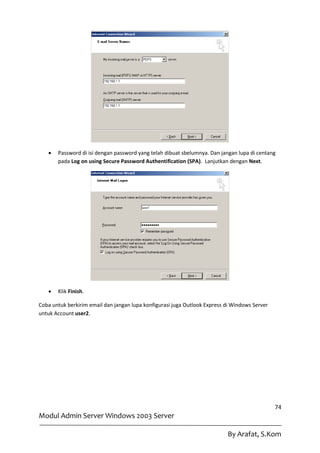

   Password di isi dengan password yang telah dibuat sbelumnya. Dan jangan lupa di centang
       pada Log on using Secure Password Authentification (SPA). Lanjutkan dengan Next.




      Klik Finish.

Coba untuk berkirim email dan jangan lupa konfigurasi juga Outlook Express di Windows Server
untuk Account user2.




                                                                                               74
Modul Admin Server Windows 2003 Server

                                                                           By Arafat, S.Kom

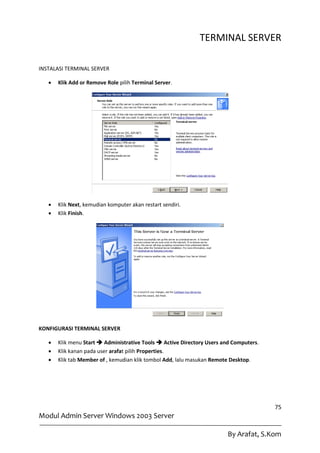

TERMINAL SERVER

INSTALASI TERMINAL SERVER

      Klik Add or Remove Role pilih Terminal Server.




      Klik Next, kemudian komputer akan restart sendiri.
      Klik Finish.




KONFIGURASI TERMINAL SERVER

      Klik menu Start  Administrative Tools  Active Directory Users and Computers.
      Klik kanan pada user arafat pilih Properties.
      Klik tab Member of , kemudian klik tombol Add, lalu masukan Remote Desktop.




                                                                                        75
Modul Admin Server Windows 2003 Server

                                                                        By Arafat, S.Kom

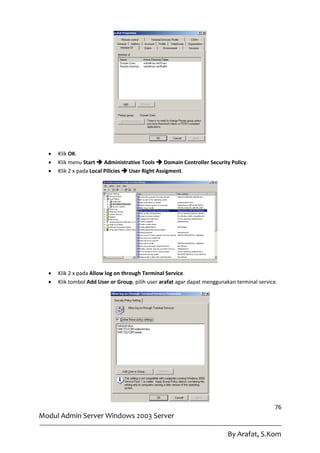

   Klik OK.
     Klik menu Start  Administrative Tools  Domain Controller Security Policy.
     Klik 2 x pada Local Pilicies  User Right Assigment.




     Klik 2 x pada Allow log on through Terminal Service.
     Klik tombol Add User or Group, pilih user arafat agar dapat menggunakan terminal service.




                                                                                              76
Modul Admin Server Windows 2003 Server

                                                                          By Arafat, S.Kom

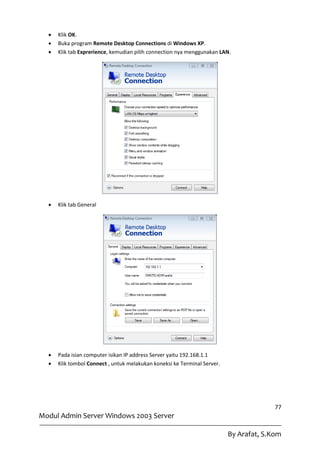

   Klik OK.
     Buka program Remote Desktop Connections di Windows XP.
     Klik tab Exprerience, kemudian pilih connection nya menggunakan LAN.




     Klik tab General




     Pada isian computer isikan IP address Server yaitu 192.168.1.1
     Klik tombol Connect , untuk melakukan koneksi ke Terminal Server.




                                                                                        77
Modul Admin Server Windows 2003 Server

                                                                          By Arafat, S.Kom
   Masukan user arafat beserta passwordnya.




                                                               78
Modul Admin Server Windows 2003 Server

                                                 By Arafat, S.Kom
79
Modul Admin Server Windows 2003 Server

                                         By Arafat, S.Kom
80
Modul Admin Server Windows 2003 Server

                                         By Arafat, S.Kom

Modul 2003 server

  • 1.
    SMK Telkom ShandyPutra Banjarbaru Admin Server Windows 2003 Server By Arafat 2010 Jl.Pangeran Suriansyah No.3
  • 2.
    DNS SERVER Domain Name System (DNS) adalah suatu sistem yang memungkinkan nama suatu host pada jaringan komputer atau situs ditraslasikan menjadi IP address. Dengan DNS akan mempermudah kerja Anda dalam mengakses internet atau intranet, karena Anda cukup memanggil namanya saja misalnya itps.co.id lebih mudah diingat dati pada mengingat 192.168.1.1. Dari contoh tersebut informasi merupakan nama host dan www.smktelkom.sch.id merupakan nama domainnya. DNS menggunakan arsitektur hierarki sebagai berikut :  Root Level Domain merupakan tingkat teratas yang ditampilkan sebagai tanda titik (.).  Top Level Domain pada jaringan internet merupakan kode nama suatu organisasi atau kode negara, misalnya sebagai berikut :  .com dipakai perusahaan-perusahaan  .edu dipakai oleh perguruan tinggi  .gov dipakai oleh badan-badan pemerintah  .mil dipakai oleh badan-badan militer  .org dipakai oleh organisasi atau badan yang tidak termasuk kategori diatas  Sedangkan untul membedakan pemakaian nama suatu negara dengan negara lain digunakan tanda .id untuk negara Indonesia, .au untuk negara Australia dan sebagainya.  Second Level Domain merupakan nama organisasi atau perusahaan dan sebagainya, misal smktelkom.sch.id INSTALASI DNS SERVER  Klik Add or Remove Role pada Manage Your Server  Kemudian klik Next. 1 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 3.
    Pada Configuration Option pilih Custom Configuration. 2 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 4.
    Pada Server Role pilih DNS kemudian klik tombol Next.  Klik tombol Next.  Klik tombol Next. 3 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 5.
    Pada Select Configuration Action pilih Create forward lookup zone.  Pada Primary Server Location pilih This server maintains the zone.  Pada Zone Name masukan zone dns nya yang digunakan sebagai domain utamanya,misalnya smktelkom.net. 4 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 6.
    Kemudian klik Next.  Klik Next. 5 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 7.
    Pada Forwaders isikan IP Server misalnya 192.168.1.1  Klik tombol Finish. 6 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 8.
    DHCP SERVER Fasilitas DHCP merupakan salah satu faslititas pada windows 2003 server yang berfungsi untuk memberikan IP address secara otomatis pada komputer yang menggunakan protocol TCP/IP. Komputer yang telah dikonfigurasi mengunakan DHCP, maka sewaktu dihidupkan akan mencari apakah network terdapat DHCP server, kalau ada, maka DHCP server akan menyewakan IP ke komputer klient. Sehingga saat mengkonfigurasi windows 2003 server, pemberian IP address dapat dilakukan dengan cara manual atau otomatis, maka akan diatur oleh DHCP server yang berada dalam jaringan. INSTALASI DHCP SERVER  Klik Add or Remove Role  Sorot ke DHCP Server kemudian klik Next.  Klik Next. 7 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 9.
    Klik Next.  Pada Scope Name isi dengan nama Scope nya,misalnya Scope DHCP.  Pada IP Address Range isi dengan range IP yang diberikan untuk komputer client  Isi start IP dari 192.168.1.2 dan End IP nya 192.168.1.20 8 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 10.
    Pada kolom Exclusions adalah merupakan IP pengecualian yang tidak digunakan ke client. Jika merasa perlu silahkan di isi.  Lease Duration merupakan masa sewa DHCP yang pinjamkan ke computer client. 9 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 11.
    Pilih Yes , I want to configure option now.  Pada defaut gateway masukan IP Router jika ada, jika tidak ada di kosongkan saja.  Pada Domain Name and DNS Server, Parent domain di isi dengan nama domainya yaitu smktelkom.net.  Pada Server name, masukan nama server kemudian klik Resolve untuk mengecek apakah benar nama server yang dimaksud, misalnya di isi dengan server.  Klik tombol Add, lalu klik Next. 10 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 12.
    Lakukan hal yang sama untuk konfigurasi Wins Servers  Pilih opsi Yes, I want to Active this Scope Now. 11 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 13.
    Dilanjutkan dengan Next dan Finish. MENGESAHKAN DHCP SERVER Agar DHCP server terintegrasi dengan Active Directory dan apat melayani permintaan klient, maka DHCP harus di –Authorize terlebih dahulu. Cara yang digunakan untuk mengaktifkan otorisasi adalah sebagai berikut :  Aktifkan jendela DHCP server.  Klik menu Start  Administrative Tool  DHCP  Klik tanda (+) pada nama servernya.  Klik kanan pada nama server tersebut, kemudian klik pilihan Authorize atau klik menu Action, kemudian klik pilihan Authorize MENGATUR DHCP CLIENT Cara yang digunakan untuk mengatur DHCP klient, misalnya pada windows XP sehingga dapat menerima parameter dari DHCP server adalah sebagai berikut.  Klik menu Start  Setting  Control Panel  Network Connection..  Dilayar akan terlihat kotak dialog Network Connection  Klik kanan pada Ikon Local Area Connection, kemudian pada menu yang muncul pilih Properties dan dilayar akan terlihat kotak dialog Local Area Connection Properties. 12 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 14.
    Klik komponen Internet Protocol (TCP/IP), kemudian klik tombol properties sehingga dilayar terlihat kotak dialog Internet Protocol (TCP/IP) properties.  Klik pilihan Obtain the IP address Automatically.  Klik tombol OK untuk menutup kotak dialaog Local Area Connection Properties. 13 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 15.
    ACTIVE DIRECTORY (AD) Active Directory merupakan suatu struktur yang memberikan layanan directori yang menyimpan konfigurasi jaringan, baik user, group, komputer, hardware serta berbagai policy keamanan dalam suatu database terpusat yang berada dalam wadah domain Windows 2003 Server, sehingga pencarian suatu objek menjadi sangat mudah dan cepat. Active Directory sama seperti halnya layanan direktori telepon, yang menyimpan informasi mengenai nama dan nomor telepon langganan. Sebelum Anda melakukan instalasi Active Directory pastikan Lan Card telah terinstal pada komputer Anda dan pastikan server telah terhubung ke Hub dan DNS Server telah terinstall. Jika langkah diatas belum terpenuhi, sudah dapat dipastikan Anda tidak akan berhasil menginstall Active Directory. INSTALASI ACTIVE DIRECTORY (AD) Cara yang digunakan untuk melakukan instalasi Active Directory adalah sebagai berikut :  Secara default Windows 2003 Server akan menampilkan Manage Your Server. Apabila tidak terlihat Manage Your Server, maka Anda dapat menggunakan perintah :  Klik menu Start  All Program  Arahkan pada pilihan Administrative Tools  Manage Your Server  Dilayar akan terlihat Manage Your Server seperti pada gambar diatas Disamping itu Anda dapat menggunakan perintah :  Jalankan Run dari menu Start  Run. 14 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 16.
    Ketikan perintah dcpromo untuk melakukan instalasi Active Directory. Gambar mengaktifkan dcpromo  Klik opsi Add or remove a role pilih Domain Controller ( Active Directory ).  Klik Next.  Kemudian klik Next.  Pada Domain Controller Type pilih Domain controller for a new domain. 15 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 17.
    Pada Create new Domain pilih Domain in new forest.  Pada New Domain Name disi dengan nama DNS nya yaitu smktelkom.net 16 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 18.
    Pada Netbios Domain Name biarkan apa adanya.  Pada log dan database folder biarkan default nya saja.  Pada Share Folder Volumes biarkan saja defaultnya. 17 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 19.
    Klik Next.  pada Permissions pilih Permission compatible only with 2000 server or …  Restore mode passsword di isi dengan password yang digunakan ketika AD dihapus maka password ini yang akan digunakan untuk Administrator. 18 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 20.
    Klik Next.  Proses menginstall AD.  Klik tombol Finish dan Reboot ulang komputer. 19 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 21.
    ADMINISTRASI USER Agar user dapat logon pada komputer dalam jaringan baik secara local maupun domain, maka pemakai harus memilih user Account dan Password. Secara default komputer menyediakan dua buah Account User beserta beberapa Group Account, yaitu user Administrator sebagai anggota dari group Administrator dan user Guest sebagai anggota dari Group Guest. Acount Administrator mempunyai hak penuh dalam manajemen jaringan, sebaliknya user Guest tidak mempunyai hak sebagaimana Administrator. Sebuah Account umumnya diberi nama sesuai nama pengguna yang bersangkutan atau nama khusus sesuai tujuan dibuatnya account tersebut serta diberi hak tertentu dalam akses sumber daya jaringan.Beberapa Account dapat digabungkan dalam satu atau lebih group. Fungsi Group tersebut adalah menggolongkan account kedalam kelompok-kelompok tertentu sesuai dengan hak yang akan diberikan. Account yang berada dalam satu group memiliki hak akses yang sama terhadap sumber daya jaringan tertentu. Dengan menggunakan group tersebut, maka pekerjaan administrator akan lebih mudah, karena pengaturan hak akses tersebut cukup diberikan pada group User Account dapat dibedakan menjadi 2 jenis yaitu :  Local User Account Local user account adalah account yang dapat digunakan untuk logon ke suatu komputer di mana account tersebut di buat.  Domain User Account Domain user account adalah account yang mengijinkan account untuk logon ke domai dan mengijinkan akses ke sumber daya jaringan dalam lingkungan domain tersebut, tergantung izin (permission) yang diberikan kepada uses account domain tersebut. 20 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 22.
    MEMBUAT USER BARU  Klik menu Start  Administrative Tool  Active Directory Users and Computers  Di layar akan terlihat jendela Active Directory Users and Computer  Pada Jendela AD user and Computer, klik kanan pada folde Users, kemudian pada menu yang muncul pilih New dan klik pilihan User. Perhatikan gambar.  Di layar akan terlihat kotak dialog new Object-User, kemudian masukan informasi mengenai Account User yang akan Anda but. Perhatikan gambar.  First name diisi dengan Arafat  Last name diisi dengan aar  Initials biarkan pilihan ini kosong  Full name akan terisi secara otomatis 21 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 23.
     User logonname diisi dengan nama user yang digunakan logon  Klik tobol Next dan dilayar akan terlihat jendela untuk password.  Ketik password yang Anda inginkan. Pengetikan huruf harus menggunakan kombinasi minimal 8 karakter dan ulangi password yang sama pada bagian Confirm password  Tentukan pilihan yang disediakan untuk mengatur password yang Anda buat. Pilihan tersebut adalah sebagai berikut :  User must change password at next logon merupakan pilihan default yang diberikan pada setiap user baru, yang artinya adalah user harus mengganti password pada saat logon berikutnya.  User cannot change password adalah user tidak dapat merubah password yang telah diberikan oleh administrator.  Password never expires adalah masa berlakunya password tidak terbatas. 22 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 24.
     Account isdisable adalah user tersebut tidak dapat log on ke jaringan.  Klik pilihan User cannot change password dan Password never expires.  Klik tombol Next, kemudian klik tombol Finish. Memberi kan Batasan Jam User  Klik kanan pada nama user kemudian pilih Properties.  Pada jendela properties user yang muncul klik tab Account.  Klik tombol Logon Hours untuk membatasi jam dah hari penggunaan user. Kemudian tentukan pengaturan jam nya. Untuk yang berwarna biru berarti user di ijinkan utuk menggunakan accountnya sedangkan warna putih berarti tidak di ijinkan.  Klik OK untuk mengakhiri pengaturan jam akses. 23 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 25.
    Memberi kan BatasanUntuk Logon di Komputer Lain Secara default User Account dapat digunakan untuk semua workstation dalam suatu jaringan. Anda dapat mengatur workstation mana saja yang dapat digunakan untuk login oleh User Account.  Masih di User Properties klik tombol Log On To.  Pilih The following computers dan masukan nama komputer pada Computer name. Membuat Home Direktori (private) dan Share Data (Public ) Sebelum membuat home direktori user dan share data yang bersifat public maka Anda harus membuat direktori terlebih dahulu. Ikuti langkah-langkahnya sebagai berikut:  Buat direktori di drive C dengan nama Home Direktori dan didalamnya buat folder sesuai dengan nama usernya. 24 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 26.
    Klik kanan pada folder yang baru dibuat, kemudian pilih Sharing and Security.  Klik tombol Permissions.  Remove untuk user everyone nya, supaya tidak bisa dilihat oleh user lain.  Klik tombol Add untuk menambakan user yang di ijinkan untuk membuka folder yang bersangkutan. Dalam hal ini user nya adalah arafat dan Administrator dengan permisson nya Full Control.  Klik tombol Advanced untuk mencari user yang di kehendaki. 25 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 27.
    Klik Find Now untuk memulai pencarian.  Klik user arafat dan Administrator (tekan tombol Ctrl), kemudian klik OK.  Klik OK.  Atur permissons user arafat dan Administrator menjadi Full Controll. 26 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 28.
    Lakukan hal yang sama untuk membuatkan home direktori user lain nya.  Buat folder baru lagi di C dengan nama Data Public dan buat lagi folder didalam nya dengan nama data, musik dan film.  Klik kanan pada folder data pilih Sharing and Security.  Klik tombol Permissions.  Atur permissions untuk Everyone dengan read agar user tidak dapat memodifikasi dan menghapus data yang ada di dalamnya. 27 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 29.
    Ulangi langkah diatas untuk folder musik dan film. Membuat Script untuk Sharing Data Public  Buka program Notepad.  Kemudian ketikan script berikut:  net use v: servermusik  net use v: artinya untuk memetakan folder musik dengan dengan drive V  server artinya nama komputer server kita. Nama server sesuai dengan pemberian nama Anda.  musik artinya memanggil folder yang sudah di share sebelum nya dengan nama musik. 28 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 30.
    Simpan file dengan nama script.bat didalam direktori C:windowsSYSVOL sysvolsmktelkom.netscripts. Dan jangan lupa pada pilihan Save as Type nya pilih All.  Ket : smktelkom.net merupakan nama domain nya, tentunya akan berbeda pada konfigurasi server Anda. Mengatur Properties User untuk home direktori dan Logon Script  Klik kanan pada user arafat pilih properties.  Pada properties user yang muncul klik tab Profile.  Pada kolom logon script isi dengan nama file yang telah dibuat sebelumnya yaitu script.bat.  Pada Home folder pilih Connect , pilih drive Z dan pada to ketikan serverarafat.  Ket : server merupakan nama server Anda dan arafat adalah nama folder yang dishare sebelumnya. 29 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 31.
    Klik OK . MEMBERIKAN IJIN USER UNTUK LOGON di KOMPUTER SERVER  Klik menu Start  Administrative Tools  Domain Controller Security Policy.  Klik 2 x pada Local Polices, kemudian klik User Right Assigment lalu klik 2x pada Allow logon localy. 30 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 32.
    Klik tombol Add User or Group  Klik tombol browse dan cari user yang ingin di ijinkan untuk logon di server. 31 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 33.
    Klik OK.  Klik Apply dan OK.  Logout computer server. Melihat Hasil Konfigurasi Home Direktori dan Data Public  Login dengan user arafat.  Buka Windows Explore.  Harusnya muncul drive jaringan nya sesuai konfigurasi sebelumnya seperti terlihat pada gambar 32 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 34.
    MEMBUAT OURGANIZATIONAL UNIT(OU) DAN GROP POLICY OBJECT (GPO) Fungsi Organizational Unit adalah untuk mengelompokan user berdasarkan divisi nya agar lebih mudah dalam memanajemen user yang berada didalam nya. Sedangkan fungsi Group Policy Object adalah memberikan batasan-batasan apa saja terhadap sumber daya hardware dan software yang ada pada server berdasarkan organizational unit nya. Untuk membuat OU dan GPO ikuti langkah berikut:  Klik menu Start  Administratative Tools Active Direktori User s and Computers.  Klik kanan pada nama domain nya pilih New  Organizational Unit  Pada Kotak dialog yang muncul isikan nama organisasi nya, misalnya Akunting.  Klik OK. 33 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 35.
    Buat user baru didalam OU Akunting, dengan melakukan klik kanan pada OU Akunting pilih New  User.  Klik kanan pada OU Akunting pilih Properties.  Pada Accounting Properties , kemudian klik tab Group Policy.  Klik tombol New, kemudian beri nama untuk GPO nya.  Klik tombol Edit untuk mulai membuat GPO. 34 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 36.
    Pada Group Policy Object Editor Anda dapat melakukan batasan apa saja terhadap user yang berada diwah organisasi nya. Misalnya dalam hal ini untuk menghilangkan menu run, memblokir program internet exprorer.  Untuk menghilangkan menu run, klik Administrative Templates  Star Menu and Taskbar.  Klik 2x pada Remove Run menu from Start Menu. 35 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 37.
    Pilih Enabled untuk mengaktifkan konfigurasi.  Klik Apply dan OK.  Untuk memblokir program Internet Exprorer, klik Administrative Templates System.  Klik 2 x pada Don’t run specified windows application.  Klik pilihan Enabled dan klik tombol Show.  Klik tombol Add untuk menambahkan program yang akan di blokir.  Masukan nama programnya misalnya untuk Internet Exprorer maka nama file program nya adalah Iexplore.exe 36 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 38.
    Klik OK dan OK.  Klik Apply dan OK.  Tutup Group Policy Object Editor.  Logoff komputer, seharusnya menu run tidak ada dan coba buka program internet Explorer maka akan muncul pesan error. 37 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 39.
    DISK QUOTA untuk mengaktifkandisk quota berikut adalah langkah-langkahnya:  Klik kanan pada drive yang akan diaktifkan quotanya, kemudian pilih Properties klik tab Quota.  Untuk mengaktifkan Quota centang pada Enable quota management dan Deny disk space to user….  Klik tab Quota Entries. 38 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 40.
    Klik menu Quota dan pilih New Quota Entry.  Masukan nama user yang ingin di beri qouta.  Masukan kapasitas Limit beserta kapasitas warning nya.  Klik OK untuk mengakhiri. 39 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 41.
    Klik Apply dan OK.  Jika benar maka hasilnya seperti pada gambar. 40 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 42.
    DNS SERVER KONFIGURASI DNSSERVER  Klik menu Start  Administrative Tool  DNS. A. KONFIGURASI REVERSE LOOKUP ZONE  Klik kanan pada Reverse Lookup Zone  Klik Next untuk melanjutkan 41 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 43.
    Pilih Primary zone dan klik tombol Next.  Pilih To All Domain Controller…. dan klik tombol Next. 42 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 44.
    Pada Network ID masukan Alamat jaringan server Anda.  Pilih Allow only secure dynamic Update (Recommended for Active Directory). Dan klik Next.  Klik tombol Finish. 43 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 45.
    B. MENAMBAHKAN ZONEBARU  Klik kanan pada Forward Lookup Zone dan pilih menu New Zone.  Klik Next untuk melanjutkan  Pilih Primary zone dan klik tombol Next. 44 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 46.
    Pilih To All Domain Controller…. dan klik tombol Next.  Masukan zone name, misalnya telkom.co.id, dan klik tombol Next.  Pilih Allow only secure dynamic updates.. dan klik tombol Next. 45 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 47.
    Klik tombol Finish.  Klik ganda pada telkom.co.id, sehingga akan terlihat seperti pada gambar.  Klik kanan pada area kosong, kemudian klik New Host (A).  Pada kolom Name di isi dengan www 46 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 48.
    Pada IP address isikan IP server, misalnya 192.168.1.1 dan centang Create assosiated pointer (PTR) record. Dan klik Add Host selanjutnya Done. NB: Lakukan hal yang sama apabila ingin menbuat zone DNS yang lain.  Buka command prompt  Jalankan nslookup ke www.telkom.co.id, jika konfigurasi sudah benar seharusnya akan terlihat seperti pada gambar.  Lakukan juga ping ke www.telkom.co.id, harusnya ada reply dari server DNS. Tambahkan 2 zone baru yaitu untuk www.google.com dan www.yahoo.com 47 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 49.
    WEB SERVER (IIS) INSTALASIWEB SERVER (IIS)  Untuk menginstall IIS pilih Application server (IIS, ASP.NET) pada Configure Your Server Wizard.  Tandai (Centang ) pada FrontPage Server Extension dan Enable ASP.NET.  Klik tombol Next untuk melanjutkan. 48 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 50.
    Klik tombol Finish. MENGUJI WEB SERVER Untuk menguji apakah webserver IIS telah berjalan maka ikuti langkah berikut:  Buka program Internet Explorer  Ketikan pada kolom url dengan localhost.  Seharusnya akan muncul seperti pada gambar 49 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 51.
    Untuk membuat webpada windows 2003 server ada tiga cara yaitu: 1. Menggunakan IP yang berbeda 2. Menggunakan Port yang berbeda 3. Menggunkana header yang berbeda Pastikan Anda sudah membuat 3 zone di DNS yaitu untuk www.telkom.co.id, www.google.com dan www.yahoo.com. a. Membuat web berdasarkan IP  Klik menu Start  Administrative Tool  Internet Information Service (IIS)  Klik folder Web Site, kemudian klik kanan pada Default Website pilih Stop.  Klik kanan pada folder Web Site, kemudian pilih New  Web Site. 50 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 52.
     Klik tombolNext.  Pada description isi sesuai dengan web nya agar mudah dalam membedakan nya. Kemudian klik tombol Next.  Pada Enter the IP address.. pilih IP address Server. Kemudian klik tombol Next. 51 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 53.
     Buat folderbaru di c:inetpubwwwroottelkom, kemudian arahkan path nya ke sana. Dan klik tombol Next. 52 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 54.
     Klik tombolNext.  Klik Finish.  Klik kanan pada web telkom pilih Properties.  Klik tab Documents. 53 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 55.
     Klik tombolAdd. Dan tambahkan index.html  Pindahkan index.html keposisi paling atas.  Klik tombol Apply dan OK.  Buat sebuah file di direktori c:inetpubwwwroottelkom dengan nama index.html. 54 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 56.
     Buka ProgramInternet Explorer dan ketikan www.telkom.co.id, harusnya muncul halaman web nya seperti pada gambar dibawah. b. Membuat web berdasarkan port  Klik kanan pada folder Web Site, kemudian pilih New  Web Site.  Klik tombol Next.  Pada description isi dengan web google. Kemudian klik tombol Next. 55 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 57.
    Pada TCP Port masukan port 8088.  Pada Path arahkan sesuai dengan nama direktori web nya. 56 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 58.
     Klik Nextdan Finish.  Klik kanan pada web google pilih Properties.  Klik tab Documents.  Klik tombol Add. Dan tambahkan index.html  Pindahkan index.html keposisi paling atas.  Klik tombol Apply dan OK. 57 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 59.
     Buat sebuahfile di direktori c:inetpubwwwrootgoogle dengan nama index.html.  Buka Program Internet Explorer dan ketikan www.googlecom:8088, harusnya muncul halaman web nya seperti pada gambar dibawah. c. Membuat web berdasarkan Header  Klik kanan pada folder Web Site, kemudian pilih New  Web Site.  Klik tombol Next.  Pada description isi dengan web google. Kemudian klik tombol Next. 58 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 60.
    Pada Host Header for this Web site isi dengan nama zone nya yaitu www.yahoo.com  Pada Path arahkan sesuai dengan nama direktori web nya. 59 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 61.
    Klik Next dan Finish.  Klik kanan pada web yahoo pilih Properties.  Klik tab Documents.  Klik tombol Add. Dan tambahkan index.html  Pindahkan index.html keposisi paling atas. 60 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 62.
    Klik tombol Apply dan OK.  Buat sebuah file di direktori c:inetpubwwwrootyahooo dengan nama index.html.  Buka Program Internet Explorer dan ketikan www.yahoo.com, harusnya muncul halaman web nya seperti pada gambar dibawah. 61 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 63.
    FTP SERVER INSTALASI FTPSERVER  Klik menu Start  Control Panel  Add Remove Program  Klik Add/Remove Windows Componen  Sorot Application Server dan klik tombol Details.  Sorot Internet Information Services (IIS), kemudian klim tombol Details. 62 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 64.
    Centang File Transfer Protocol (FTP) Service, klik tombol OK dan dilanjutkan dengan Next. KONFIGURASI FTP ANONYMOUSE  Kilik menu Start  Administrative Tool Internet Information Service  Matikan terlebih dahulu default FTP nya.  Klik kanan pada default FTP Site, kemudian pilih stop. 63 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 65.
    Klik kanan pada FTP Site dan pilih FTP Site  Selanjutnya akan muncul kotak dialog descreption, di isi dengan keterangan mengenai FTP, misalnya FTP Anonymouse.  Klik Next 64 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 66.
    Pilih Do not isolate users  Arahkan di inetpub dan buat folder baru, misalnya dengan nama ftpserver.  Aarahkan pathnya ke folder ftpserver 65 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 67.
    Karena sifatnya untuk Anonymouse maka permission nya hanya Read saja.  Klik Finish 66 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 68.
    Buka Internet Explorer dan ketikan ftp://192.168.1.1 , maka hasilnya akan tampak seperti pada gambar. KONFIGURASI FTP ISOLATE MODE Membuat Folder FTP  Buat dengan nama IsolateUser  Kemudian buat folder diberi nama sesuai nama domain nya yaitu smktelkom  Buat Folder seuai dengan nama user-user nya.  Copykan beberapa file kedalam folder user-usernya.  Klik kanan pada FTP Site dan pilih FTP Site 67 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 69.
    Pada Description di isi misalnya FTP Isolate dan klik Next  Pada port nya ganti dengan port 4500. Port tidakboleh diantara 0 s/d 1023 ini dikenal sebagai well known port, sedangkan port antara 1024 s/d 49151 dianggap sebagai port register dimana Anda dapat meregestri port tersebut jika Anda menggunakan pada program Anda. Sealnjutnya port 49152 s/d 65535 dianggap sebagai port dinamis.  Pilih Isolate users dan kilk tombol Next. 68 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 70.
    Arahkan pathnya di ftpisolate, bukan di smktelkom karena tidak akan bisa login jika di arahkan ke nama domain nya.  Karena ftp mode isolate user sifatnya privacy maka permiisiannya diatur menjadi Read dan Write.  Klik Finish untuk mengakhiri. 69 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 71.
    Buka program Internet Explorer dan ketikan pada ftp://192.168.1.1:4500 dan masukan nama user yang terdaftar sesuai dengan nama folder pada yang telah dibuat sebelumnya.  Tampilan telah berhasil masuk dengan mode isolate users. 70 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 72.
    MAIL SERVER INSTALASI MAILSERVER  Klik Add or Remove Role sorot Mail server (POP3, SMTP).  Klik Next.  Pada tampilan Configure POP3 Service, pilih Active Directory Integrated. Dan masukan nama domain untuk email, dalam hal ini misalnya smktelkom.net.  Klik Next.  Klik Next dan Finish. 71 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 73.
    KONFIGURASI MAIL SERVER  Klik menu Start  Administrative Tools POP3 Service.  Klik tanda (+) dan klik nama domain nya yaitu smktelkom.net.  Klik Add Mail Box, buat user yang digunakan untuk berkirim email misalnya user1 dan jangan lupa passwordnya.  Lakukan hal yang sama untuk membuat user2. 72 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 74.
    SETTING OUTLOOK EXPRESS.  Buka Start Program Ooutlook Express.  Display name isi dengan user1. Lanjutkan dengan Next.  Email address isi dengan user1@smktelkom.net. Lanjutkan dengan Next.  Pada incoming mail dan Outgoing mail isi dengan IP server yaitu 192.168.1.1. Lanjutkan dengan Next. 73 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 75.
    Password di isi dengan password yang telah dibuat sbelumnya. Dan jangan lupa di centang pada Log on using Secure Password Authentification (SPA). Lanjutkan dengan Next.  Klik Finish. Coba untuk berkirim email dan jangan lupa konfigurasi juga Outlook Express di Windows Server untuk Account user2. 74 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 76.
    TERMINAL SERVER INSTALASI TERMINALSERVER  Klik Add or Remove Role pilih Terminal Server.  Klik Next, kemudian komputer akan restart sendiri.  Klik Finish. KONFIGURASI TERMINAL SERVER  Klik menu Start  Administrative Tools  Active Directory Users and Computers.  Klik kanan pada user arafat pilih Properties.  Klik tab Member of , kemudian klik tombol Add, lalu masukan Remote Desktop. 75 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 77.
    Klik OK.  Klik menu Start  Administrative Tools  Domain Controller Security Policy.  Klik 2 x pada Local Pilicies  User Right Assigment.  Klik 2 x pada Allow log on through Terminal Service.  Klik tombol Add User or Group, pilih user arafat agar dapat menggunakan terminal service. 76 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 78.
    Klik OK.  Buka program Remote Desktop Connections di Windows XP.  Klik tab Exprerience, kemudian pilih connection nya menggunakan LAN.  Klik tab General  Pada isian computer isikan IP address Server yaitu 192.168.1.1  Klik tombol Connect , untuk melakukan koneksi ke Terminal Server. 77 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 79.
    Masukan user arafat beserta passwordnya. 78 Modul Admin Server Windows 2003 Server By Arafat, S.Kom
  • 80.
    79 Modul Admin ServerWindows 2003 Server By Arafat, S.Kom
  • 81.

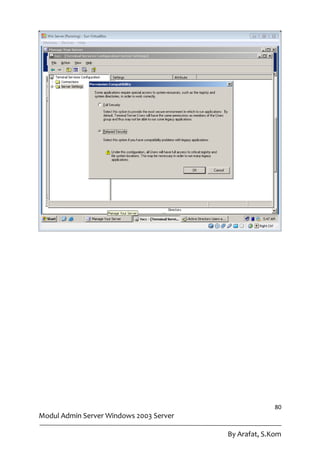

    80 Modul Admin ServerWindows 2003 Server By Arafat, S.Kom
