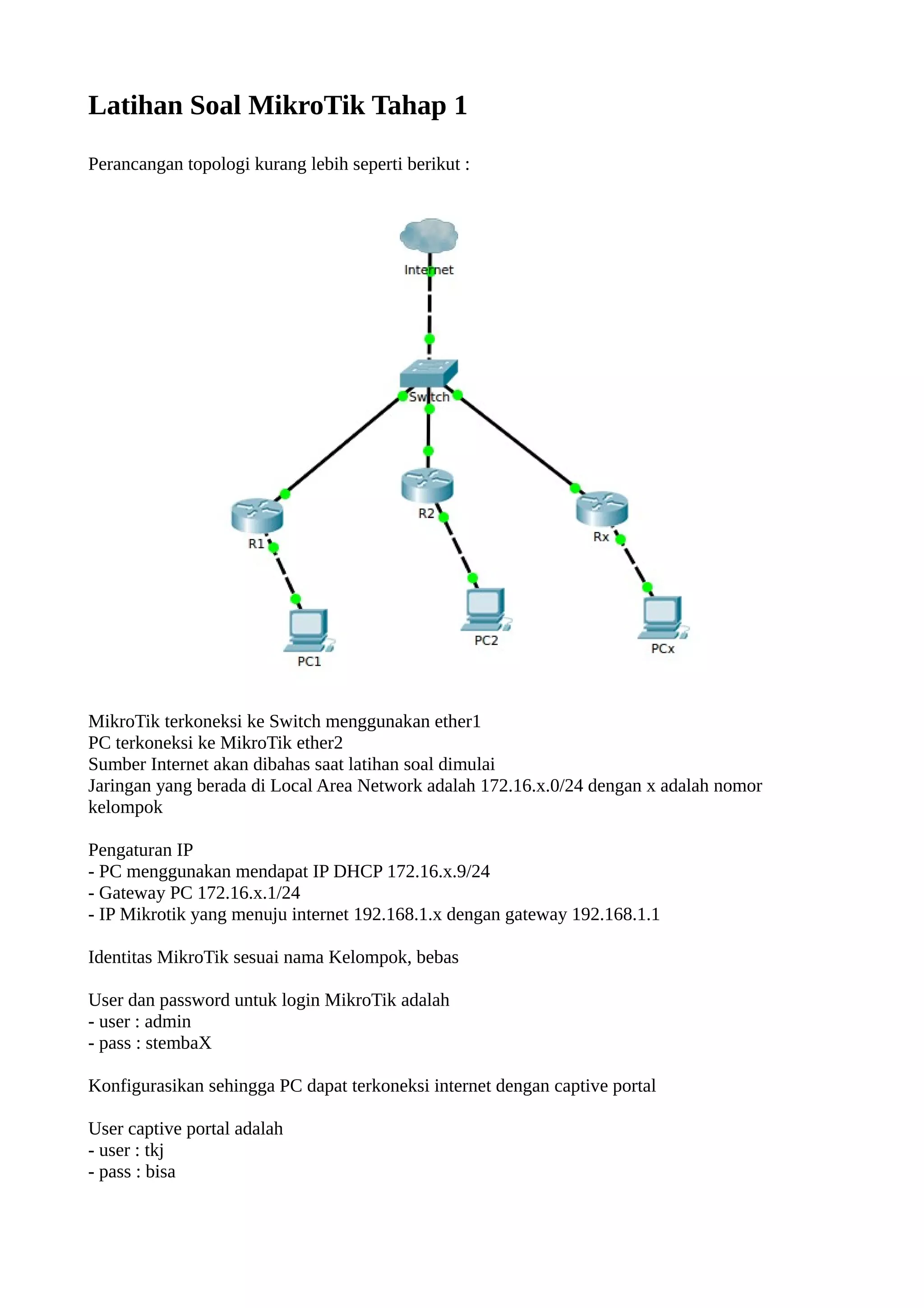

1. Latihan Soal MikroTik Tahap 1
Perancangan topologi kurang lebih seperti berikut :
MikroTik terkoneksi ke Switch menggunakan ether1
PC terkoneksi ke MikroTik ether2
Sumber Internet akan dibahas saat latihan soal dimulai
Jaringan yang berada di Local Area Network adalah 172.16.x.0/24 dengan x adalah nomor
kelompok
Pengaturan IP
- PC menggunakan mendapat IP DHCP 172.16.x.9/24
- Gateway PC 172.16.x.1/24
- IP Mikrotik yang menuju internet 192.168.1.x dengan gateway 192.168.1.1
Identitas MikroTik sesuai nama Kelompok, bebas
User dan password untuk login MikroTik adalah
- user : admin
- pass : stembaX
Konfigurasikan sehingga PC dapat terkoneksi internet dengan captive portal
User captive portal adalah
- user : tkj
- pass : bisa

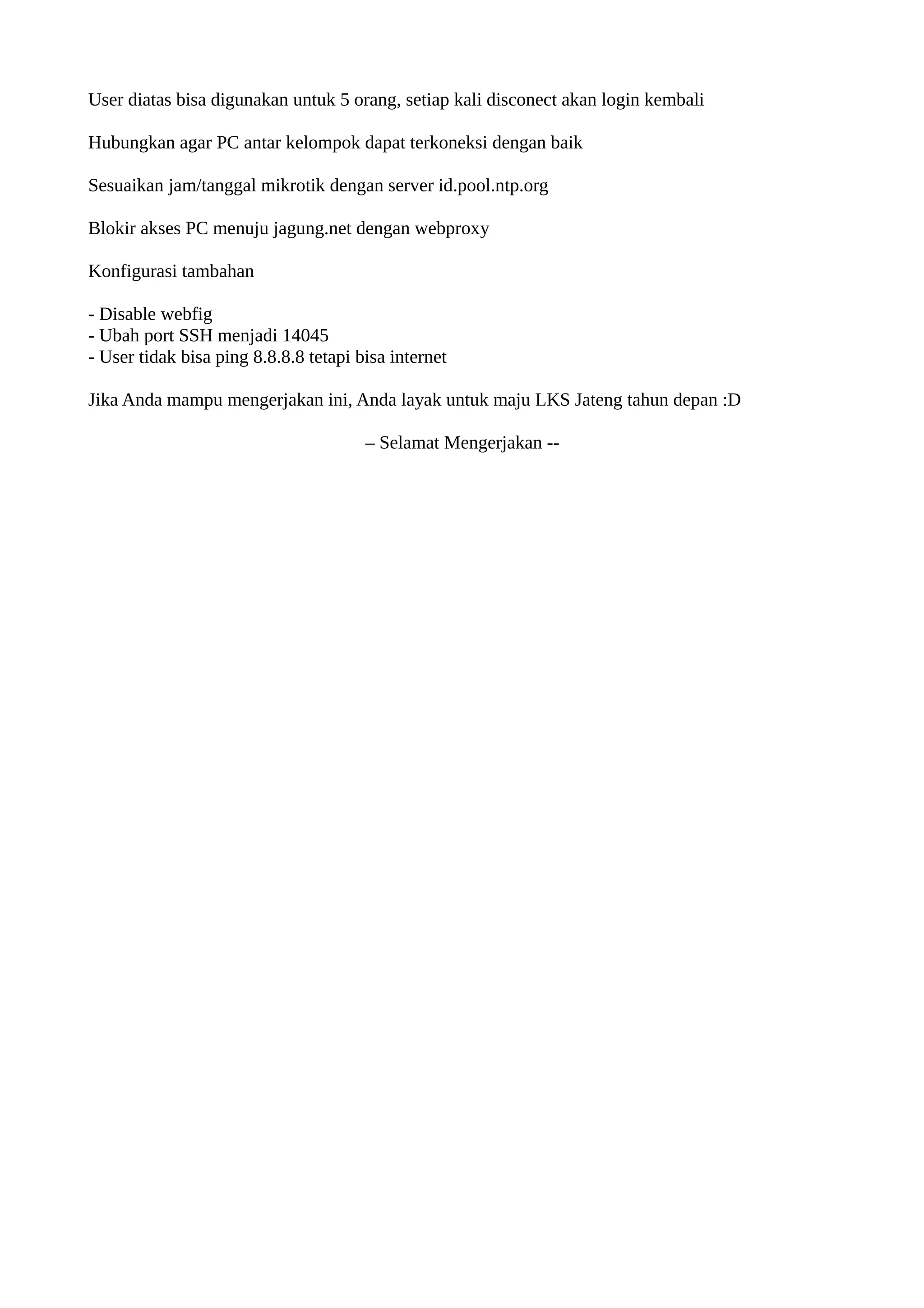

2. User diatas bisa digunakan untuk 5 orang, setiap kali disconect akan login kembali
Hubungkan agar PC antar kelompok dapat terkoneksi dengan baik
Sesuaikan jam/tanggal mikrotik dengan server id.pool.ntp.org
Blokir akses PC menuju jagung.net dengan webproxy
Konfigurasi tambahan
- Disable webfig
- Ubah port SSH menjadi 14045
- User tidak bisa ping 8.8.8.8 tetapi bisa internet
Jika Anda mampu mengerjakan ini, Anda layak untuk maju LKS Jateng tahun depan :D
– Selamat Mengerjakan --
