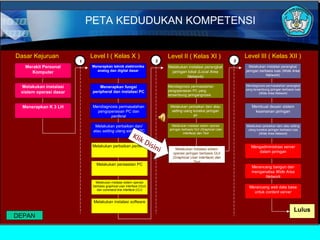

PETA KEDUDUKAN KOMPETENSI
2 3
Mendiagnosis permasalahan
pengoperasian PC yang
tersambung jaringangnosis
Melakukan perbaikan dan/ atau
setting ulang koneksi jaringan
an
Melakukan instalasi sistem operasi
jaringan berbasis GUI (Graphical User
Interface) dan Text
Melakukan instalasi perangkat
jaringan berbasis luas (Wide Area
Network)
Mendiagnosis permasalahan perangkat
yang tersambung jaringan berbasis luas
(Wide Area Network)
Membuat desain sistem
keamanan jaringan
Mendiagnosis permasalahan
pengoperasian PC dan
periferal
Melakukan perbaikan dan/
atau setting ulang sistem PC
Melakukan perbaikan periferal
Melakukan instalasi software
Melakukan perawatan PC
Melakukan instalasi sistem operasi
berbasis graphical user interface (GUI)
dan command line interface (CLI)
Melakukan instalasi perangkat
jaringan lokal (Local Area
Network)
Menerapkan teknik elektronika
analog dan digital dasar
Menerapkan fungsi
peripheral dan instalasi PC
Melakukan perbaikan dan/ atau setting
ulang koneksi jaringan berbasis luas
(Wide Area Network)
Mengadministrasi server
dalam jaringan
Merancang bangun dan
menganalisa Wide Area
Network
Merancang web data base
untuk content server
Lulus
Melakukan instalasi
sistem operasi dasar
Menerapkan K 3 LH
Merakit Personal
Komputer
Dasar Kejuruan Level I ( Kelas X ) Level II ( Kelas XI ) Level III ( Kelas XII )
1
Melakukan instalasi sistem
operasi jaringan berbasis GUI
(Graphical User Interface) dan
Text
Klik Disini
DEPAN

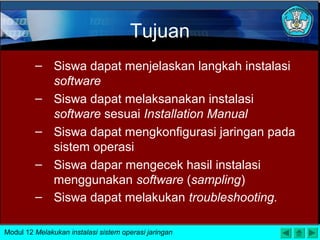

Tujuan
– Siswa dapat menjelaskan langkah instalasi
software
– Siswa dapat melaksanakan instalasi
software sesuai Installation Manual
– Siswa dapat mengkonfigurasi jaringan pada
sistem operasi
– Siswa dapar mengecek hasil instalasi
menggunakan software (sampling)
– Siswa dapat melakukan troubleshooting.
Modul 12 Melakukan instalasi sistem operasi jaringan

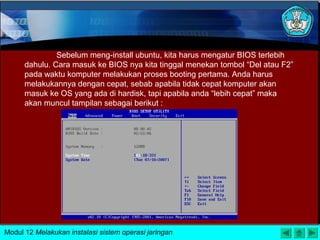

Sebelum meng-install ubuntu, kita harus mengatur BIOS terlebih
dahulu. Cara masuk ke BIOS nya kita tinggal menekan tombol “Del atau F2”
pada waktu komputer melakukan proses booting pertama. Anda harus
melakukannya dengan cepat, sebab apabila tidak cepat komputer akan
masuk ke OS yang ada di hardisk, tapi apabila anda “lebih cepat” maka
akan muncul tampilan sebagai berikut :

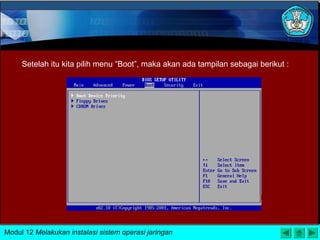

Setelah itu kita pilih menu “Boot”, maka akan ada tampilan sebagai berikut :

Setelah itu kita setting Boot pertama pada CD-Room.
Kemudian kita pilih “Boot Device Priority” maka akan ada tampilan sebagai
berikut :

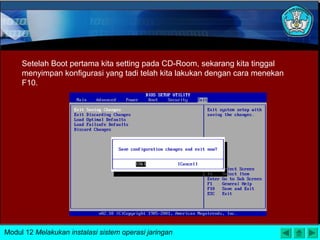

Setelah Boot pertama kita setting pada CD-Room, sekarang kita tinggal
menyimpan konfigurasi yang tadi telah kita lakukan dengan cara menekan
F10.

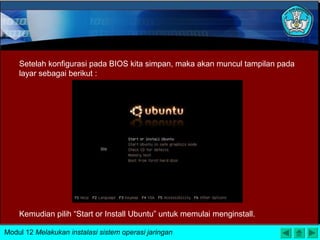

Setelah konfigurasi pada BIOS kita simpan, maka akan muncul tampilan pada
layar sebagai berikut :
Kemudian pilih “Start or Install Ubuntu” untuk memulai menginstall.

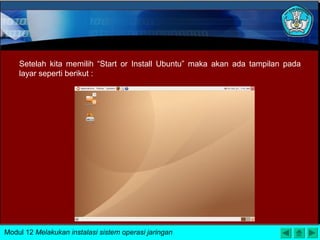

Setelah kita memilih “Start or Install Ubuntu” maka akan ada tampilan pada
layar seperti berikut :

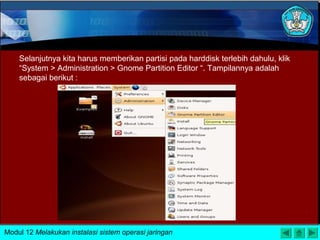

Selanjutnya kita harus memberikan partisi pada harddisk terlebih dahulu, klik
“System > Administration > Gnome Partition Editor “. Tampilannya adalah
sebagai berikut :

Setelah itu akan muncul tampilan pada layar sebagai berikut :
Apabila kita ingin membuat partisi baru, klik kanan di area hitam muda lalu
tunggu hingga muncul gambar seperti di atas.

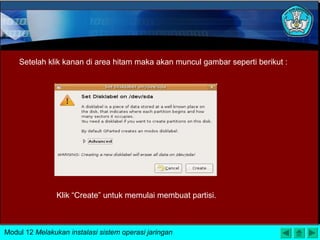

Setelah klik kanan di area hitam maka akan muncul gambar seperti berikut :
Klik “Create” untuk memulai membuat partisi.

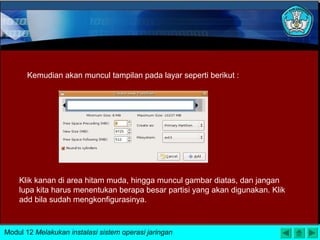

Kemudian akan muncul tampilan pada layar seperti berikut :
Klik kanan di area hitam muda, hingga muncul gambar diatas, dan jangan
lupa kita harus menentukan berapa besar partisi yang akan digunakan. Klik
add bila sudah mengkonfigurasinya.

Setelah kita mengklik add maka akan muncul warna biru pada area
hitam muda, pada gambar diatas masih terdapat area hitam muda, hal ini
dikarenakan masih adanya ruang harddisk yang tersisa. Untuk itu maka klik
kanan lagi lalu pilih new.

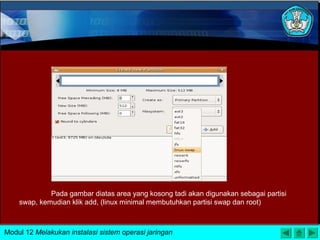

Pada gambar diatas area yang kosong tadi akan digunakan sebagai partisi
swap, kemudian klik add, (linux minimal membutuhkan partisi swap dan root)

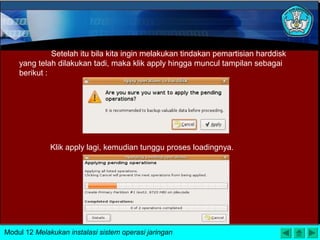

Setelah itu bila kita ingin melakukan tindakan pemartisian harddisk
yang telah dilakukan tadi, maka klik apply hingga muncul tampilan sebagai
berikut :
Klik apply lagi, kemudian tunggu proses loadingnya.

Setelah proses pemartisian harddisk selesai kita lakukan maka akan
muncul tampilan sebagai berikut:
Kemudian klik “Close”.

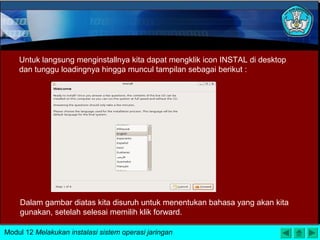

Untuk langsung menginstallnya kita dapat mengklik icon INSTAL di desktop
dan tunggu loadingnya hingga muncul tampilan sebagai berikut :
Dalam gambar diatas kita disuruh untuk menentukan bahasa yang akan kita
gunakan, setelah selesai memilih klik forward.

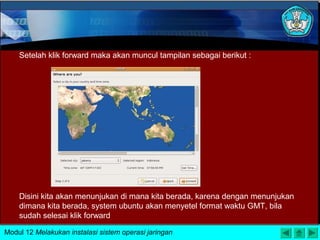

Setelah klik forward maka akan muncul tampilan sebagai berikut :
Disini kita akan menunjukan di mana kita berada, karena dengan menunjukan
dimana kita berada, system ubuntu akan menyetel format waktu GMT, bila
sudah selesai klik forward

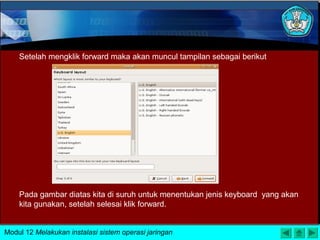

Pada gambar diatas kita di suruh untuk menentukan jenis keyboard yang akan
kita gunakan, setelah selesai klik forward.
Setelah mengklik forward maka akan muncul tampilan sebagai berikut

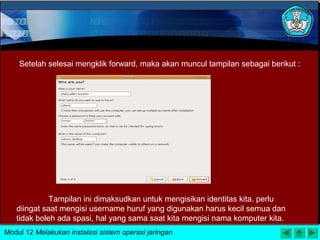

Setelah selesai mengklik forward, maka akan muncul tampilan sebagai berikut :
Tampilan ini dimaksudkan untuk mengisikan identitas kita. perlu
diingat saat mengisi username huruf yang digunakan harus kecil semua dan
tidak boleh ada spasi, hal yang sama saat kita mengisi nama komputer kita.

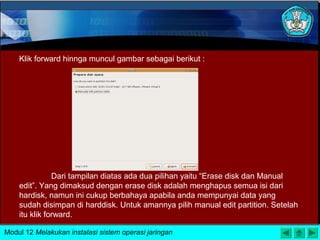

Klik forward hinnga muncul gambar sebagai berikut :
Dari tampilan diatas ada dua pilihan yaitu “Erase disk dan Manual
edit”. Yang dimaksud dengan erase disk adalah menghapus semua isi dari
hardisk, namun ini cukup berbahaya apabila anda mempunyai data yang
sudah disimpan di harddisk. Untuk amannya pilih manual edit partition. Setelah
itu klik forward.

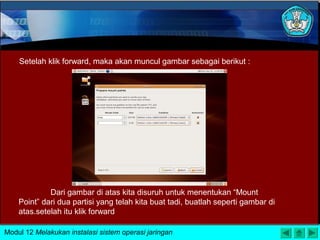

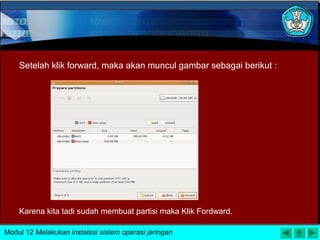

Setelah klik forward, maka akan muncul gambar sebagai berikut :
Karena kita tadi sudah membuat partisi maka Klik Fordward.

Dari gambar di atas kita disuruh untuk menentukan “Mount
Point” dari dua partisi yang telah kita buat tadi, buatlah seperti gambar di
atas.setelah itu klik forward

Ini adalah konfigurasi global yang telah kita buat untuk menginstall, klik install
(bila sudah mantap dengan konfigurasinya).

Klik install hingga muncul gambar sebagai berikut :
Bila komputer anda menunjukan seperti ini, maka ubuntu sedang menyalin
system ke dalam komputer anda. Waktu yang dibutuhkan untuk menyelesaikan
loadingnya tergantung dari performa dari komputer yang anda miliki. Setelah itu
tunggu hingga selesai.

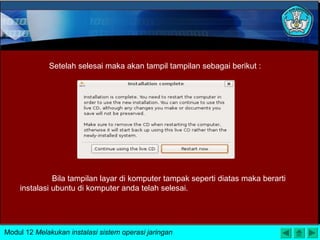

Setelah selesai maka akan tampil tampilan sebagai berikut :
Bila tampilan layar di komputer tampak seperti diatas maka berarti
instalasi ubuntu di komputer anda telah selesai.

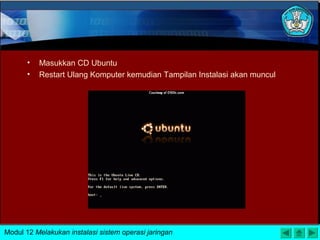

• Masukkan CD Ubuntu
• Restart Ulang Komputer kemudian Tampilan Instalasi akan muncul

• Pilih Lokasi, bahasa, setting keyboard selama proses instalasi

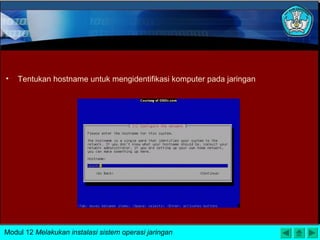

• Tentukan hostname untuk mengidentifikasi komputer pada jaringan

• Pilih Resolusi yang
sesuai dengan layar
monitor.

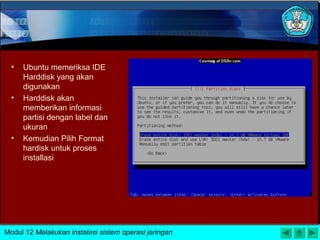

• Ubuntu memeriksa IDE
Harddisk yang akan
digunakan
• Harddisk akan
memberikan informasi
partisi dengan label dan
ukuran
• Kemudian Pilih Format
hardisk untuk proses
installasi

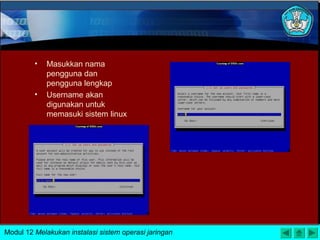

• Masukkan nama
pengguna dan
pengguna lengkap
• Username akan
digunakan untuk
memasuki sistem linux

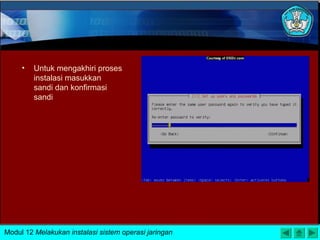

• Untuk mengakhiri proses
instalasi masukkan
sandi dan konfirmasi
sandi

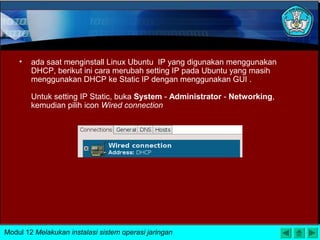

• ada saat menginstall Linux Ubuntu IP yang digunakan menggunakan
DHCP, berikut ini cara merubah setting IP pada Ubuntu yang masih
menggunakan DHCP ke Static IP dengan menggunakan GUI .
Untuk setting IP Static, buka System - Administrator - Networking,
kemudian pilih icon Wired connection

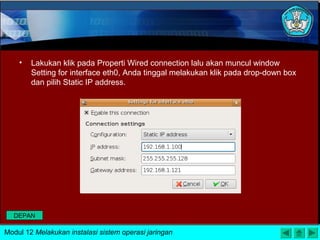

• Lakukan klik pada Properti Wired connection lalu akan muncul window
Setting for interface eth0, Anda tinggal melakukan klik pada drop-down box
dan pilih Static IP address.
