KK_17_TKJ

MENGADMINISTRASI SERVER
DALAM JARINGAN
Peran dari suatu TI
( Teknologi Informasi) Profesional
DEPAN

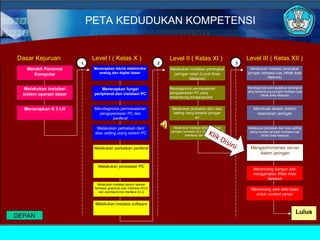

PETA KEDUDUKAN KOMPETENSI
2 3
Mendiagnosis permasalahan
pengoperasian PC yang
tersambung jaringangnosis
Melakukan perbaikan dan/ atau
setting ulang koneksi jaringan
an
Melakukan instalasi sistem operasi
jaringan berbasis GUI (Graphical User
Interface) dan Text
Melakukan instalasi perangkat
jaringan berbasis luas (Wide Area
Network)
Mendiagnosis permasalahan perangkat
yang tersambung jaringan berbasis luas
(Wide Area Network)
Membuat desain sistem
keamanan jaringan
Mendiagnosis permasalahan
pengoperasian PC dan
periferal
Melakukan perbaikan dan/
atau setting ulang sistem PC
Melakukan perbaikan periferal
Melakukan instalasi software
Melakukan perawatan PC
Melakukan instalasi sistem operasi
berbasis graphical user interface (GUI)
dan command line interface (CLI)
Melakukan instalasi perangkat
jaringan lokal (Local Area
Network)
Menerapkan teknik elektronika
analog dan digital dasar
Menerapkan fungsi
peripheral dan instalasi PC
Melakukan perbaikan dan/ atau setting
ulang koneksi jaringan berbasis luas
(Wide Area Network)
Mengadministrasi server
dalam jaringan
Merancang bangun dan
menganalisa Wide Area
Network
Merancang web data base
untuk content server
Lulus
Melakukan instalasi
sistem operasi dasar
Menerapkan K 3 LH
Merakit Personal
Komputer
Dasar Kejuruan Level I ( Kelas X ) Level II ( Kelas XI ) Level III ( Kelas XII )
1
Mengadministrasi server
dalam jaringan
Klik Disini
DEPAN

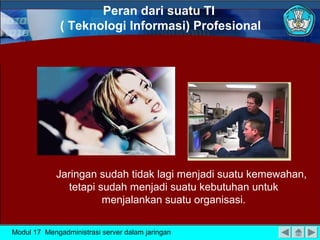

Peran dari suatu TI
( Teknologi Informasi) Profesional
Jaringan sudah tidak lagi menjadi suatu kemewahan,
tetapi sudah menjadi suatu kebutuhan untuk
menjalankan suatu organisasi.
Modul 17 Mengadministrasi server dalam jaringan

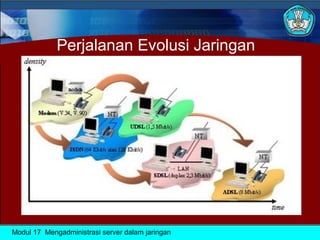

Perjalanan Evolusi Jaringan

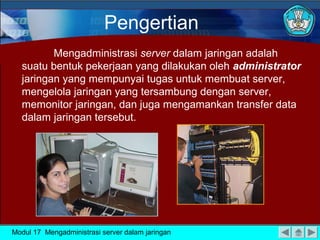

Mengadministrasi server dalam jaringan adalah
suatu bentuk pekerjaan yang dilakukan oleh administrator
jaringan yang mempunyai tugas untuk membuat server,
mengelola jaringan yang tersambung dengan server,
memonitor jaringan, dan juga mengamankan transfer data
dalam jaringan tersebut.
Pengertian

Langkah-langkah yang
dilakukan administrator :
 Memilih aplikasi untuk server,
 Memilih sistem operasi untuk jaringan,
 Memilih komponen server,
 Menetapkan spesifikasi server,
 Membangun dan mengkonfigurasi server,
 Menguji server,
 Memonitor kinerja jaringan.

DALAM JARINGAN
MEMILIH APLIKASI UNTUK SERVER
DEPAN

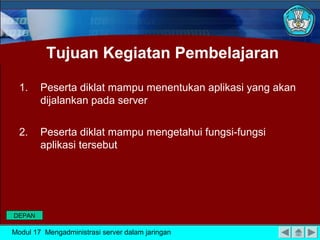

Tujuan Kegiatan Pembelajaran
1. Peserta diklat mampu menentukan aplikasi yang akan
dijalankan pada server
2. Peserta diklat mampu mengetahui fungsi-fungsi
aplikasi tersebut
DEPAN

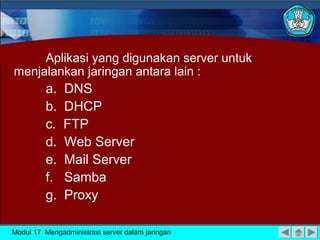

Aplikasi yang digunakan server untuk
menjalankan jaringan antara lain :
a. DNS
b. DHCP
c. FTP
d. Web Server
e. Mail Server
f. Samba
g. Proxy

DALAM JARINGAN
MEMILIH SISTEM OPERASI UNTUK JARINGAN
DEPAN

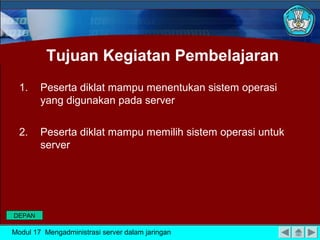

1. Peserta diklat mampu menentukan sistem operasi
yang digunakan pada server
2. Peserta diklat mampu memilih sistem operasi untuk
server
DEPAN

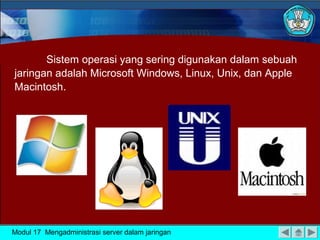

Sistem operasi yang sering digunakan dalam sebuah
jaringan adalah Microsoft Windows, Linux, Unix, dan Apple
Macintosh.

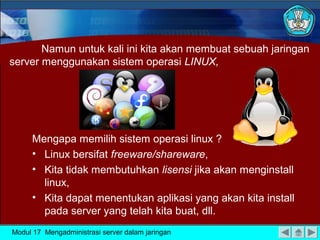

Namun untuk kali ini kita akan membuat sebuah jaringan
server menggunakan sistem operasi LINUX,
Mengapa memilih sistem operasi linux ?
• Linux bersifat freeware/shareware,
• Kita tidak membutuhkan lisensi jika akan menginstall
linux,
• Kita dapat menentukan aplikasi yang akan kita install
pada server yang telah kita buat, dll.

DALAM JARINGAN
MEMILIH KOMPONEN SERVER
DEPAN

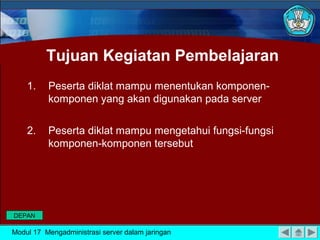

1. Peserta diklat mampu menentukan komponen-
komponen yang akan digunakan pada server
2. Peserta diklat mampu mengetahui fungsi-fungsi
komponen-komponen tersebut
DEPAN

Bila kita membuat sebuah server yang terhubung dengan
sebuah jaringan maka peralatan jaringan minimalnya yang kita
perlukan diantaranya :
Komputer server  NIC  HUB
 Switch

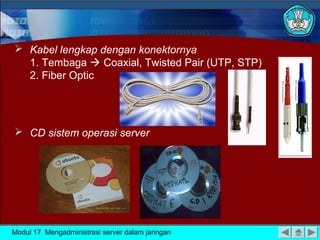

 Kabel lengkap dengan konektornya
1. Tembaga  Coaxial, Twisted Pair (UTP, STP)
2. Fiber Optic
 CD sistem operasi server

DALAM JARINGAN
MENETAPKAN SPESIFIKASI SERVER
DEPAN

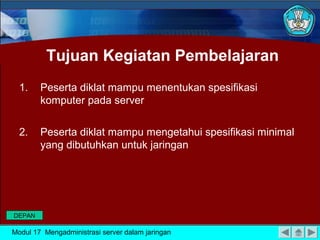

1. Peserta diklat mampu menentukan spesifikasi
komputer pada server
2. Peserta diklat mampu mengetahui spesifikasi minimal
yang dibutuhkan untuk jaringan
DEPAN

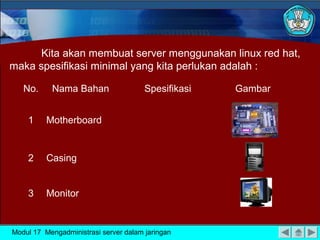

Kita akan membuat server menggunakan linux red hat,
maka spesifikasi minimal yang kita perlukan adalah :
No. Nama Bahan Spesifikasi Gambar
1 Motherboard
2 Casing
3 Monitor

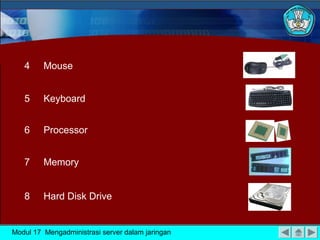

4 Mouse
5 Keyboard
6 Processor
7 Memory
8 Hard Disk Drive

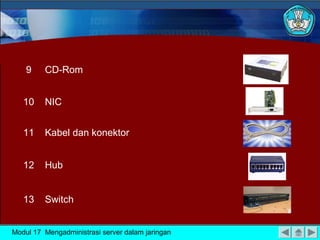

9 CD-Rom
10 NIC
11 Kabel dan konektor
12 Hub
13 Switch

DALAM JARINGAN
MEMBANGUN DAN MENGKONFIGURASI SERVER
DEPAN

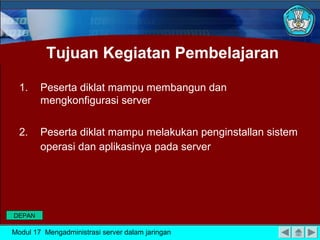

1. Peserta diklat mampu membangun dan
mengkonfigurasi server
2. Peserta diklat mampu melakukan penginstallan sistem
operasi dan aplikasinya pada server
DEPAN

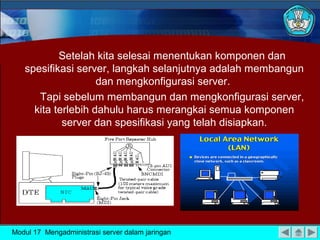

Setelah kita selesai menentukan komponen dan
spesifikasi server, langkah selanjutnya adalah membangun
dan mengkonfigurasi server.
Tapi sebelum membangun dan mengkonfigurasi server,
kita terlebih dahulu harus merangkai semua komponen
server dan spesifikasi yang telah disiapkan.

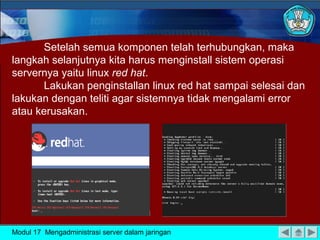

Setelah semua komponen telah terhubungkan, maka
langkah selanjutnya kita harus menginstall sistem operasi
servernya yaitu linux red hat.
Lakukan penginstallan linux red hat sampai selesai dan
lakukan dengan teliti agar sistemnya tidak mengalami error
atau kerusakan.

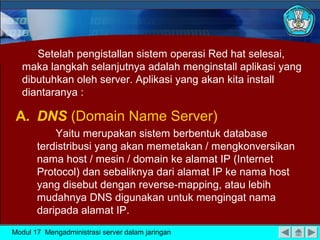

Setelah pengistallan sistem operasi Red hat selesai,
maka langkah selanjutnya adalah menginstall aplikasi yang
dibutuhkan oleh server. Aplikasi yang akan kita install
diantaranya :
A. DNS (Domain Name Server)
Yaitu merupakan sistem berbentuk database
terdistribusi yang akan memetakan / mengkonversikan
nama host / mesin / domain ke alamat IP (Internet
Protocol) dan sebaliknya dari alamat IP ke nama host
yang disebut dengan reverse-mapping, atau lebih
mudahnya DNS digunakan untuk mengingat nama
daripada alamat IP.

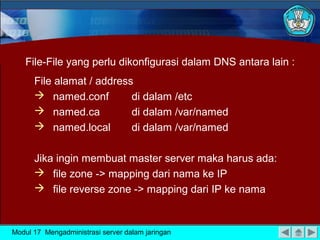

File-File yang perlu dikonfigurasi dalam DNS antara lain :
File alamat / address
 named.conf di dalam /etc
 named.ca di dalam /var/named
 named.local di dalam /var/named
Jika ingin membuat master server maka harus ada:
 file zone -> mapping dari nama ke IP
 file reverse zone -> mapping dari IP ke nama

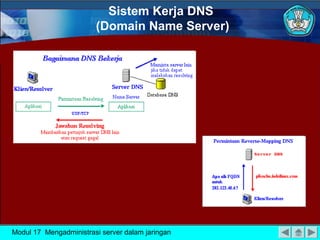

Sistem Kerja DNS
(Domain Name Server)

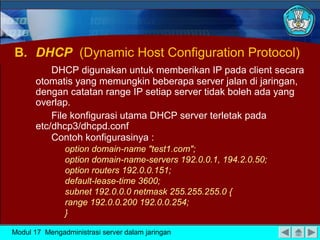

B. DHCP (Dynamic Host Configuration Protocol)
DHCP digunakan untuk memberikan IP pada client secara
otomatis yang memungkin beberapa server jalan di jaringan,
dengan catatan range IP setiap server tidak boleh ada yang
overlap.
File konfigurasi utama DHCP server terletak pada
etc/dhcp3/dhcpd.conf
Contoh konfigurasinya :
option domain-name "test1.com";
option domain-name-servers 192.0.0.1, 194.2.0.50;
option routers 192.0.0.151;
default-lease-time 3600;
subnet 192.0.0.0 netmask 255.255.255.0 {
range 192.0.0.200 192.0.0.254;
}

Sistem Kerja DHCP
(Domain Host Configuration Protocol)
MAC:MAC: x:x:x:x:x:xx:x:x:x:x:x
IP :IP : ??
MAC:MAC: x:x:x:x:x:xx:x:x:x:x:x
IP :IP : ??
DHCP DiscoverDHCP Discover
UDP BroadcastUDP Broadcast
DHCP OfferDHCP Offer
UDP BroadcastUDP Broadcast
DHCP serverDHCP server
IPIP11
IPIP22
IPIP33
IPIP11
IPIP22
IPIP33
DHCP RequestDHCP Request
DHCP AckDHCP Ack
IP AddressIP Address
GatewayGateway
IP serversIP servers
OptionOption
lainnya…lainnya…
IP AddressIP Address
GatewayGateway
IP serversIP servers
OptionOption
lainnya…lainnya…

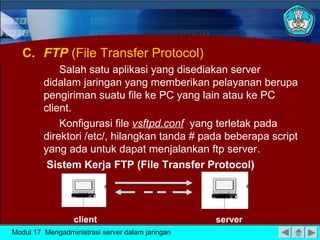

C. FTP (File Transfer Protocol)
Salah satu aplikasi yang disediakan server
didalam jaringan yang memberikan pelayanan berupa
pengiriman suatu file ke PC yang lain atau ke PC
client.
Konfigurasi file vsftpd.conf yang terletak pada
direktori /etc/, hilangkan tanda # pada beberapa script
yang ada untuk dapat menjalankan ftp server.
Sistem Kerja FTP (File Transfer Protocol)
client server

D. Web Server
Yaitu aplikasi yang disediakan oleh server agar client
dapat mengakses server dalam bentuk halaman html.
Konfigurasi file apache2.conf yang terletak pada
direktori /etc/apache2/, cari dan rubah beberapa script untuk
dapat menjalanklan layanan apache2.
ServerRoot  Root dari apache2
Listen  Port http:// (biasanya 80)
DocumentRoot  lokasi dokumen HTML
Users  apache akan dijalankan sebagai user dan group
ServerName  assign Nama server
ServerAdmin  email address admin
DirectoryIndex  file default yang akan dijalankan

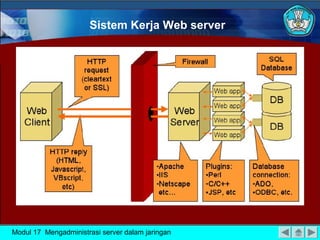

Sistem Kerja Web server

E. Mail Server
yaitu aplikasi yang disediakan oleh server agar
client dapat berkomunikasi dengan server ataupun antar
client dalam bentuk surat elektrik yang berisi text
ataupun animasi.
Bagaimana e-mail dikirim?
• MUA = Mail User Agent, aka Mail Client
• MTA = Mail Transport Agent, aka Mail Server
MUA MUA
MTA
MTA
Sender Recipient
LAN
LAN
InternetInternet

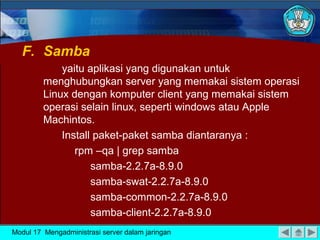

F. Samba
yaitu aplikasi yang digunakan untuk
menghubungkan server yang memakai sistem operasi
Linux dengan komputer client yang memakai sistem
operasi selain linux, seperti windows atau Apple
Machintos.
Install paket-paket samba diantaranya :
rpm –qa | grep samba
samba-2.2.7a-8.9.0
samba-swat-2.2.7a-8.9.0
samba-common-2.2.7a-8.9.0
samba-client-2.2.7a-8.9.0

Setelah semua paket samba terinstall, maka yang perlu
kita konfigurasi :
#mv /etc/samba/smb.conf smb.org.conf
# vi /etc/samba/smb.conf
hapus semua tulisan yang ada ganti tulisan berikut ini :
# ------------------------------------------------------
# Test smb.conf file
# mawi 2003-07-28
# ------------------------------------------------------
[global]
workgroup = TESTSAMBA-GRP
netbios name = TESTSAMBA
security = SHARE
[test]
path = /tmp/test
read only = no
guest ok = yes

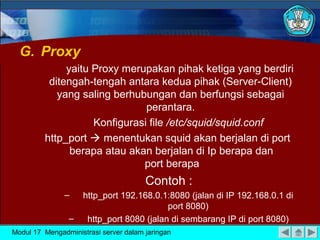

G. Proxy
yaitu Proxy merupakan pihak ketiga yang berdiri
ditengah-tengah antara kedua pihak (Server-Client)
yang saling berhubungan dan berfungsi sebagai
perantara.
Konfigurasi file /etc/squid/squid.conf
http_port  menentukan squid akan berjalan di port
berapa atau akan berjalan di Ip berapa dan
port berapa
Contoh :
– http_port 192.168.0.1:8080 (jalan di IP 192.168.0.1 di
port 8080)
– http_port 8080 (jalan di sembarang IP di port 8080)

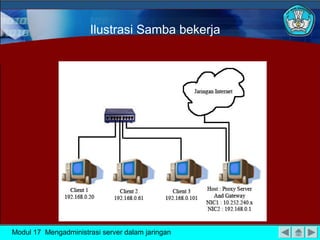

Ilustrasi Samba bekerja

DALAM JARINGAN
MENGUJI SERVER
DEPAN

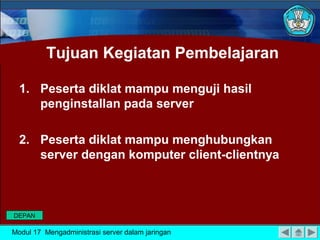

1. Peserta diklat mampu menguji hasil
penginstallan pada server
2. Peserta diklat mampu menghubungkan
server dengan komputer client-clientnya
DEPAN

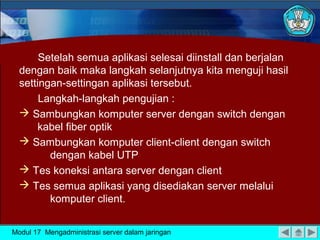

Setelah semua aplikasi selesai diinstall dan berjalan
dengan baik maka langkah selanjutnya kita menguji hasil
settingan-settingan aplikasi tersebut.
Langkah-langkah pengujian :
 Sambungkan komputer server dengan switch dengan
kabel fiber optik
 Sambungkan komputer client-client dengan switch
dengan kabel UTP
 Tes koneksi antara server dengan client
 Tes semua aplikasi yang disediakan server melalui
komputer client.

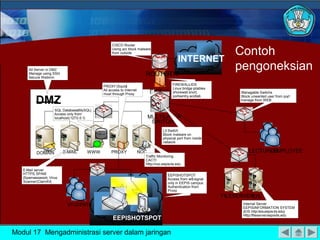

INTERNET
FIREWALL
E-MAIL
FILESERVEREIS
WWWDOMAIN NOC
MULTILAYER
SWITCH
ROUTER-GTW
Traffic Monitoring
CACTI
Http://noc.eepis-its.edu
EEPISHOTSPOT
PROXY LECTURER, EMPLOYEE
STUDENTS Internal Server
EEPIS-INFORMATION SYSTEM
(EIS http://eis.eepis-its.edu)
Http://fileserver.eepis-its.edu
DMZ
E-Mail server
HTTPS, SPAM
(Spamassassin), Virus
Scanner(ClamAV)
PROXY(Squid)
All access to Internet
must through Proxy
FIREWALL-IDS
Linux bridge, iptables
shorewall, snort,
portsentry, acidlab
CISCO Router
Using acl, block malware
from outside
L3 Switch
Block malware on
physical port from inside
network
All Server in DMZ
Manage using SSH,
Secure Webmin
SQL Database(MySQL)
Access only from
localhost(127.0.0.1)
EEPISHOTSPOT
Access from wifi, signal
only in EEPIS campus
Authentication from
Proxy
Managable Switchs
Block unwanted user from port,
manage from WEB
Contoh
pengoneksian

DALAM JARINGAN
MEMONITOR KINERJA JARINGAN
DEPAN

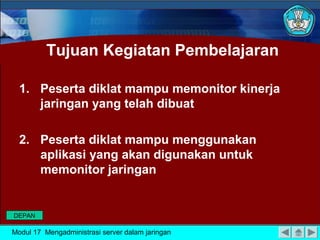

1. Peserta diklat mampu memonitor kinerja
jaringan yang telah dibuat
2. Peserta diklat mampu menggunakan
aplikasi yang akan digunakan untuk
memonitor jaringan
DEPAN

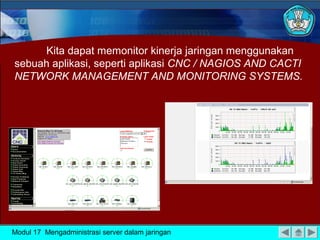

Kita dapat memonitor kinerja jaringan menggunakan
sebuah aplikasi, seperti aplikasi CNC / NAGIOS AND CACTI
NETWORK MANAGEMENT AND MONITORING SYSTEMS.

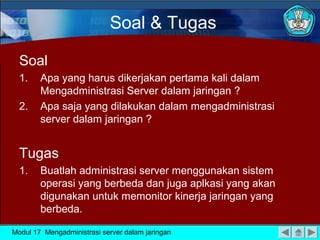

Soal & Tugas
Soal
1. Apa yang harus dikerjakan pertama kali dalam
Mengadministrasi Server dalam jaringan ?
2. Apa saja yang dilakukan dalam mengadministrasi
server dalam jaringan ?
Tugas
1. Buatlah administrasi server menggunakan sistem
operasi yang berbeda dan juga aplkasi yang akan
digunakan untuk memonitor kinerja jaringan yang
berbeda.

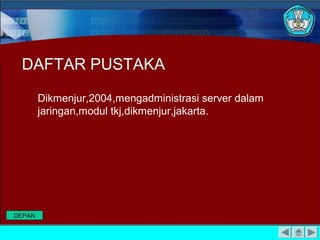

DAFTAR PUSTAKA
Dikmenjur,2004,mengadministrasi server dalam
jaringan,modul tkj,dikmenjur,jakarta.
DEPAN

DEPAN

KK_17_TKJ

More Related Content

What's hot

Similar to KK_17_TKJ

More from Heru Sakus9

KK_17_TKJ
