Tutorial membangun server jaringan

TUTORIAL MEMBANGUN SERVER JARINGAN
BERBASIS LINUX DEBIAN 6.0 SQUEEZE
Di Susun Oleh : M.Rizky Virgiawan C
Ihang Murau
Kelas : XI TKJ
TEHNIK KOMPUTER DAN JARINGAN
SMK NEGERI 2 TANJUNG SELOR
TAHUN 2012/2013

Disusun oleh : M.Rizky Virgiawan dan Ihang Murau
Tutorial Membangun Server
berbasis Linux Debian 6 Squeeze
1
IP Static/DHCP
 DNS SERVER
 WEB SERVER
 DHCP SERVER
 FTP SERVER
 EMAIL SERVER
 WEB MAIL SERVER
 PROXY SERVER
TOPOLOGI CLIENT SERVER
192.168.10.1/27

2
DAFTAR ISI
DAFTAR ISI .............................................................................................. 1
BAB I :.................................................................................................... 3
Menginstalasi Debian 6.0 Squeeze................................................................. 3
BAB II :..................................................................................................16
Mengkonfigurasi DNS Server di Debian 6.0 Squeeze ........................................... 15
Mengkonfigurasi Web Server di Debian 6.0 Squeeze........................................... 21
Mengkonfigurasi DHCP Server di Debian 6.0 Squeeze ......................................... 24
Mengkonfigurasi FTP Server di Debian 6.0 Squeeze ........................................... 27
Mengkonfigurasi Webmail Server di Debian 6.0 Squeeze ..................................... 30
Mengkonfigurasi Email Server di Debian 6.0 Squeeze ......................................... 33
Mengkonfigurasi Proxy Server di Debian 6.0 Squeeze ......................................... 40
BAB III...................................................................................................45
Penutup .............................................................................................. 45

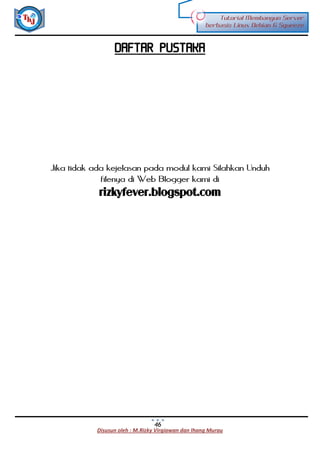

Daftar Pustaka ........................................................................................ 46

3

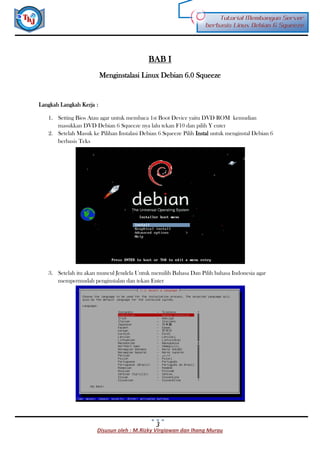

BAB I
Menginstalasi Linux Debian 6.0 Squeeze
Langkah Langkah Kerja :
1. Setting Bios Atau agar untuk membaca 1st Boot Device yaitu DVD ROM kemudian
masukkan DVD Debian 6 Squeeze nya lalu tekan F10 dan pilih Y enter
2. Setelah Masuk ke Pilihan Instalasi Debian 6 Squeeze Pilih Instal untuk menginstal Debian 6
berbasis Teks
3. Setelah itu akan muncul Jendela Untuk memilih Bahasa Dan Pilih bahasa Indonesia agar
mempermudah penginstalan dan tekan Enter

4

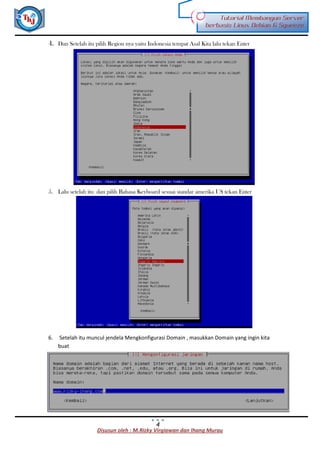

4. Dan Setelah itu pilih Region nya yaitu Indonesia tempat Asal Kita lalu tekan Enter
5. Lalu setelah itu dan pilih Bahasa Keyboard sesuai standar amerika US tekan Enter
6. Setelah itu muncul jendela Mengkonfigurasi Domain , masukkan Domain yang ingin kita
buat

5
7. Setelah itu Kemudian Masukan Kata sandi untuk Root
8. Masukkan kembali Kata Sandi Root nya untuk Memverifikasi
9. Masukkan Nama lengkap anda disini saya menggunakan nama saya dengan teman saya yaitu
rizkyihang lalu pilih lanjutkan
10. Buat nama untuk akun anda saya disini menggunakan nama rizky-ihang lalu pilih lanjutkan
11. Dan Masukkan kata sandi untuk akun anda misalnya seperti di bawah ini

6

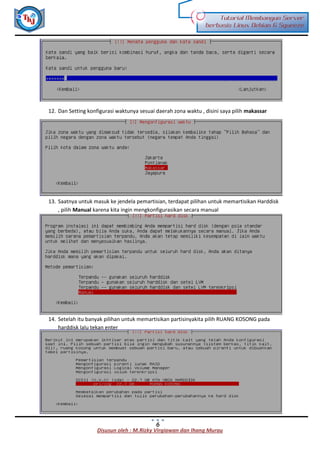

12. Dan Setting konfigurasi waktunya sesuai daerah zona waktu , disini saya pilih makassar
13. Saatnya untuk masuk ke jendela pemartisian, terdapat pilihan untuk memartisikan Harddisk
, pilih Manual karena kita ingin mengkonfigurasikan secara manual
14. Setelah itu banyak pilihan untuk memartisikan partisinyakita pilih RUANG KOSONG pada
harddisk lalu tekan enter

7

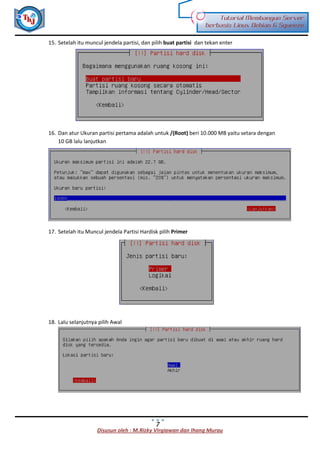

15. Setelah itu muncul jendela partisi, dan pilih buat partisi dan tekan enter
16. Dan atur Ukuran partisi pertama adalah untuk /(Root) beri 10.000 MB yaitu setara dengan
10 GB lalu lanjutkan
17. Setelah itu Muncul jendela Partisi Hardisk pilih Primer
18. Lalu selanjutnya pilih Awal

8

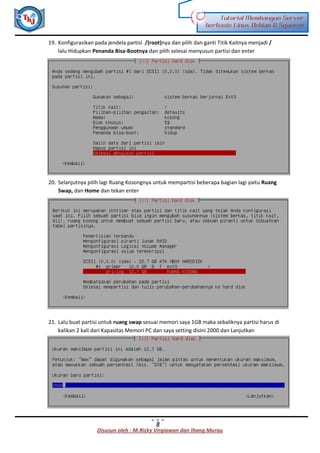

19. Konfigurasikan pada jendela partisi /(root)nya dan pilih dan ganti Titik Kaitnya menjadi /
lalu Hidupkan Penanda Bisa-Bootnya dan pilih selesai menyusun partisi dan enter
20. Selanjutnya pilih lagi Ruang Kosongnya untuk mempartisi beberapa bagian lagi yaitu Ruang
Swap, dan Home dan tekan enter
21. Lalu buat partisi untuk ruang swap sesuai memori saya 1GB maka sebaliknya partisi harus di
kalikan 2 kali dari Kapasitas Memori PC dan saya setting disini 2000 dan Lanjutkan

9

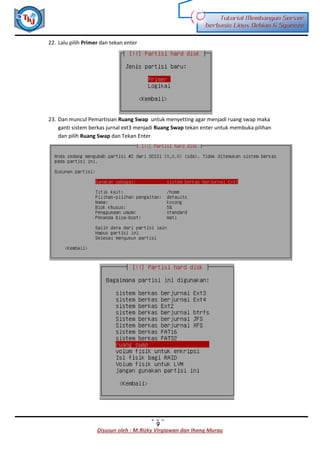

22. Lalu pilih Primer dan tekan enter
23. Dan muncul Pemartisian Ruang Swap untuk menyetting agar menjadi ruang swap maka
ganti sistem berkas jurnal ext3 menjadi Ruang Swap tekan enter untuk membuka pilihan
dan pilih Ruang Swap dan Tekan Enter

10
24. Setelah itu pilih Selesai menyusun partisi dan Tekan enter
25. setelah kembali ke menu pemartisian pilih lagi RUANG KOSONGnya untuk membuat Partisi
HOME dan Tekan enter
26. Dan masuk jendela partisi . kita atur sebagai sisa dari kapasitas yang telah di bagi disini saya
atur yaitu 10 GB dan pilih lanjutkan

11

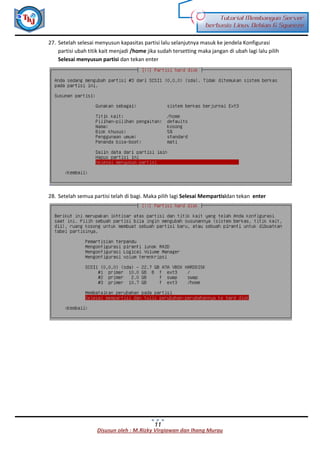

27. Setelah selesai menyusun kapasitas partisi lalu selanjutnya masuk ke jendela Konfigurasi
partisi ubah titik kait menjadi /home jika sudah tersetting maka jangan di ubah lagi lalu pilih
Selesai menyusun partisi dan tekan enter
28. Setelah semua partisi telah di bagi. Maka pilih lagi Selesai Mempartisidan tekan enter

12
29. Selanjutnya akan ada perintah Konfirmasi mempartisi dan pilih Ya dan tekan Enter dan
tunggu proses hingga selesai
30. Selanjutnya muncul jendela konfigurasi paket Debian pilih tidak untuk memasukkan DVD
Debian Binary yg lain dan pilh Tidak
31. Selanjutnya Muncul jendela Jaringan mirror dan pilih Tidak

13

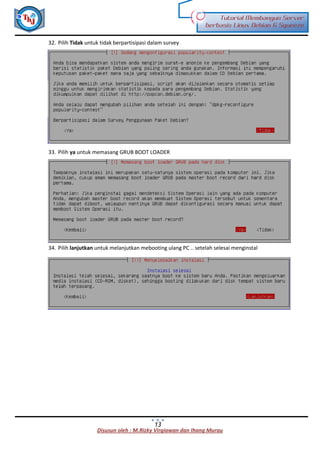

32. Pilih Tidak untuk tidak berpartisipasi dalam survey
33. Pilih ya untuk memasang GRUB BOOT LOADER
34. Pilih lanjutkan untuk melanjutkan mebooting ulang PC .. setelah selesai menginstal

14

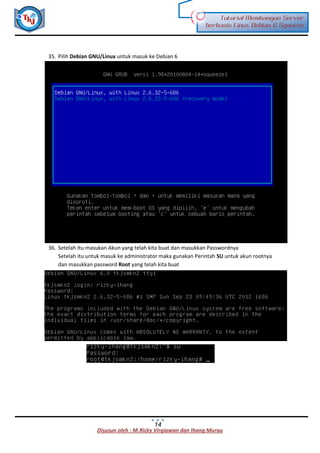

35. Pilih Debian GNU/Linux untuk masuk ke Debian 6
36. Setelah Itu masukan Akun yang telah kita buat dan masukkan Passwordnya
Setelah itu untuk masuk ke administrator maka gunakan Perintah SU untuk akun rootnya
dan masukkan password Root yang telah kita buat

15

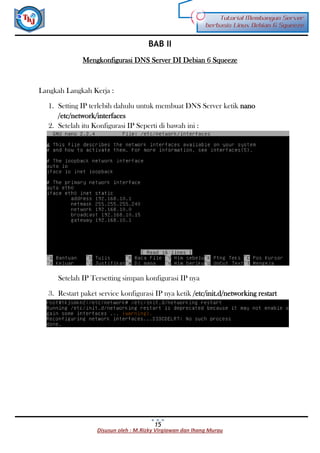

BAB II
Mengkonfigurasi DNS Server DI Debian 6 Squeeze
Langkah Langkah Kerja :
1. Setting IP terlebih dahulu untuk membuat DNS Server ketik nano
/etc/network/interfaces
2. Setelah itu Konfigurasi IP Seperti di bawah ini :
Setelah IP Tersetting simpan konfigurasi IP nya
3. Restart paket service konfigurasi IP nya ketik /etc/init.d/networking restart

16

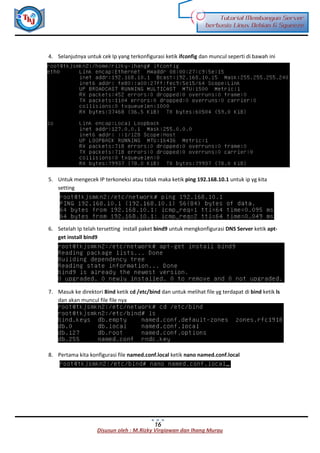

4. Selanjutnya untuk cek Ip yang terkonfigurasi ketik ifconfig dan muncul seperti di bawah ini
5. Untuk mengecek IP terkoneksi atau tidak maka ketik ping 192.168.10.1 untuk ip yg kita
setting
6. Setelah Ip telah tersetting install paket bind9 untuk mengkonfigurasi DNS Server ketik apt-
get install bind9
7. Masuk ke direktori Bind ketik cd /etc/bind dan untuk melihat file yg terdapat di bind ketik ls
dan akan muncul file file nya
8. Pertama kita konfigurasi file named.conf.local ketik nano named.conf.local

17

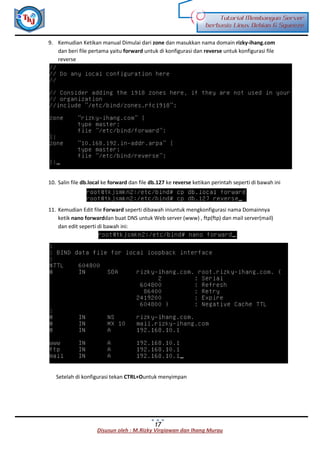

9. Kemudian Ketikan manual Dimulai dari zone dan masukkan nama domain rizky-ihang.com
dan beri file pertama yaitu forward untuk di konfigurasi dan reverse untuk konfigurasi file
reverse
10. Salin file db.local ke forward dan file db.127 ke reverse ketikan perintah seperti di bawah ini
11. Kemudian Edit file Forward seperti dibawah iniuntuk mengkonfigurasi nama Domainnya
ketik nano forwarddan buat DNS untuk Web server (www) , ftp(ftp) dan mail server(mail)
dan edit seperti di bawah ini:
Setelah di konfigurasi tekan CTRL+Ountuk menyimpan

18

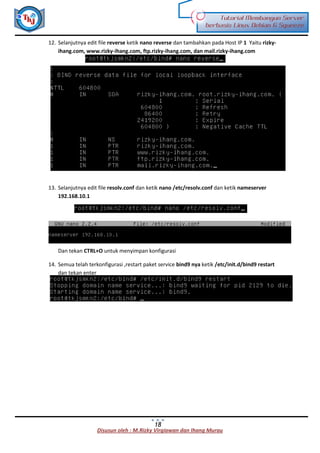

12. Selanjutnya edit file reverse ketik nano reverse dan tambahkan pada Host IP 1 Yaitu rizky-
ihang.com, www.rizky-ihang.com, ftp.rizky-ihang.com, dan mail.rizky-ihang.com
13. Selanjutnya edit file resolv.conf dan ketik nano /etc/resolv.conf dan ketik nameserver
192.168.10.1
Dan tekan CTRL+O untuk menyimpan konfigurasi
14. Semua telah terkonfigurasi ,restart paket service bind9 nya ketik /etc/init.d/bind9 restart
dan tekan enter

19

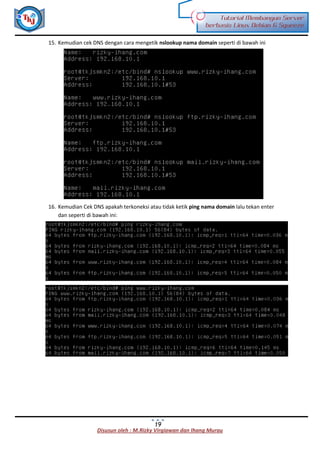

15. Kemudian cek DNS dengan cara mengetik nslookup nama domain seperti di bawah ini

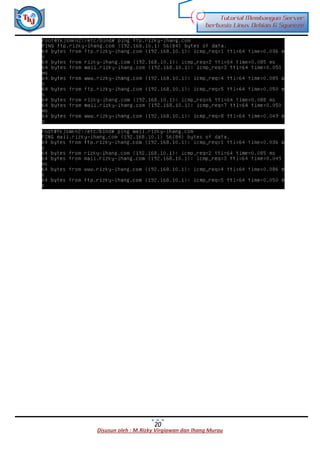

16. Kemudian Cek DNS apakah terkoneksi atau tidak ketik ping nama domain lalu tekan enter
dan seperti di bawah ini:

20

21

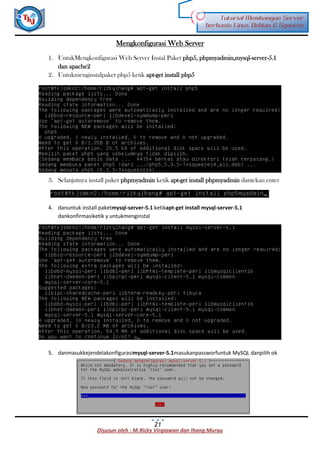

Mengkonfigurasi Web Server
1. UntukMengkonfigurasi Web Server Instal Paket php5, phpmyadmin,mysql-server-5.1
dan apache2
2. Untukmenginstalpaket php5 ketik apt-get install php5
3. Selanjutnya install paket phpmyadmin ketik apt-get install phpmyadmin dantekan enter
4. danuntuk install paketmysql-server-5.1 ketikapt-get install mysql-server-5.1
dankonfirmasiketik y untukmenginstal
5. danmasukkejendelakonfigurasimysql-server-5.1masukanpassworfuntuk MySQL danpilih ok

22

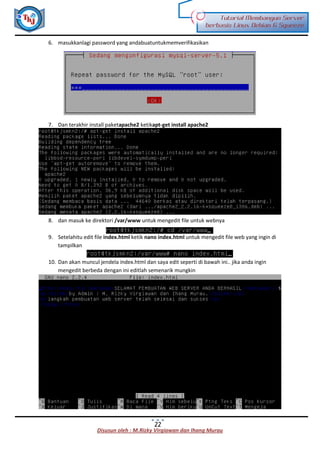

6. masukkanlagi password yang andabuatuntukmemverifikasikan
7. Dan terakhir install paketapache2 ketikapt-get install apache2
8. dan masuk ke direktori /var/www untuk mengedit file untuk webnya
9. Setelahitu edit file index.html ketik nano index.html untuk mengedit file web yang ingin di
tampilkan
10. Dan akan muncul jendela index.html dan saya edit seperti di bawah ini.. jika anda ingin
mengedit berbeda dengan ini editlah semenarik mungkin

23

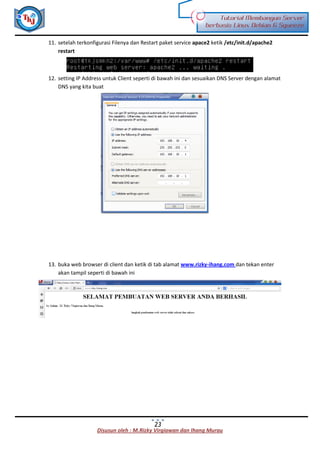

11. setelah terkonfigurasi Filenya dan Restart paket service apace2 ketik /etc/init.d/apache2
restart
12. setting IP Address untuk Client seperti di bawah ini dan sesuaikan DNS Server dengan alamat
DNS yang kita buat
13. buka web browser di client dan ketik di tab alamat www.rizky-ihang.com dan tekan enter
akan tampil seperti di bawah ini

24

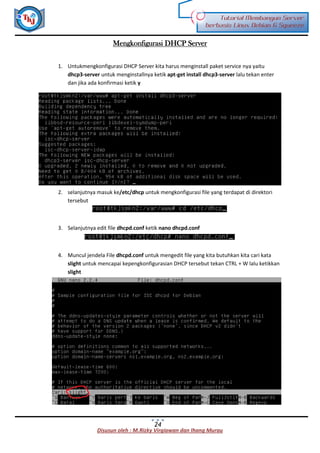

Mengkonfigurasi DHCP Server
1. Untukmengkonfigurasi DHCP Server kita harus menginstall paket service nya yaitu
dhcp3-server untuk menginstallnya ketik apt-get install dhcp3-server lalu tekan enter
dan jika ada konfirmasi ketik y
2. selanjutnya masuk ke/etc/dhcp untuk mengkonfigurasi file yang terdapat di direktori
tersebut
3. Selanjutnya edit file dhcpd.conf ketik nano dhcpd.conf
4. Muncul jendela File dhcpd.conf untuk mengedit file yang kita butuhkan kita cari kata
slight untuk mencapai kepengkonfigurasian DHCP tersebut tekan CTRL + W lalu ketikkan
slight

25

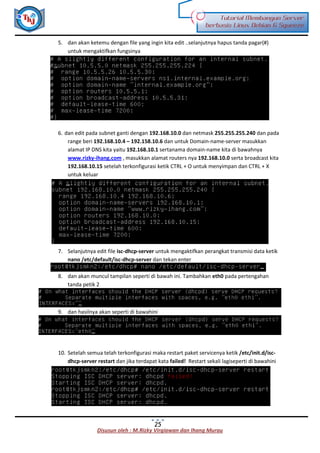

5. dan akan ketemu dengan file yang ingin kita edit ..selanjutnya hapus tanda pagar(#)
untuk mengaktifkan fungsinya
6. dan edit pada subnet ganti dengan 192.168.10.0 dan netmask 255.255.255.240 dan pada
range beri 192.168.10.4 – 192.158.10.6 dan untuk Domain-name-server masukkan
alamat IP DNS kita yaitu 192.168.10.1 sertanama domain-name kita di bawahnya
www.rizky-ihang.com , masukkan alamat routers nya 192.168.10.0 serta broadcast kita
192.168.10.15 setelah terkonfigurasi ketik CTRL + O untuk menyimpan dan CTRL + X
untuk keluar
7. Selanjutnya edit file isc-dhcp-server untuk mengaktifkan perangkat transmisi data ketik
nano /etc/default/isc-dhcp-server dan tekan enter
8. dan akan muncul tampilan seperti di bawah ini. Tambahkan eth0 pada pertengahan
tanda petik 2
9. dan hasilnya akan seperti di bawahini
10. Setelah semua telah terkonfigurasi maka restart paket servicenya ketik /etc/init.d/isc-
dhcp-server restart dan jika terdapat kata failed! Restart sekali lagiseperti di bawahini

26
11. Setting Konfigurasi menjadi DHCP seperti di bawahini
12. dan klik kanan pada perangkat jaringan pilih status dan pilih detail .. dan akan muncul
seperti ini.. menandakan bahwa DHCP IP telah terkonfigurasi dengan benar

27

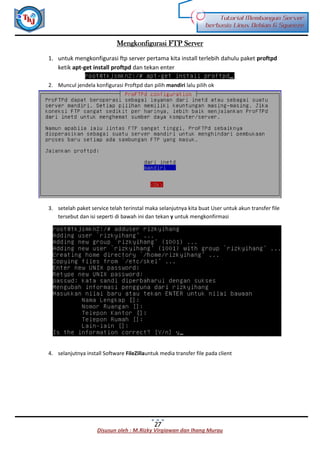

Mengkonfigurasi FTP Server
1. untuk mengkonfigurasi ftp server pertama kita install terlebih dahulu paket proftpd
ketik apt-get install proftpd dan tekan enter
2. Muncul jendela konfigurasi Proftpd dan pilih mandiri lalu pilih ok
3. setelah paket service telah terinstal maka selanjutnya kita buat User untuk akun transfer file
tersebut dan isi seperti di bawah ini dan tekan y untuk mengkonfirmasi
4. selanjutnya install Software FileZillauntuk media transfer file pada client

28
5. setelahterinstalbukasoftwarenyadanisipada hostyaitualamat ftp server yang
kitabuatdanmasukkanftp.rizky-ihang.comdanpada tab user masukkan user yang
kitabuatbarusanbesertapasswordnyalalupada tab port untukstandar port ftp
yaitu21masukkan 21 lalutekan enter
6. Setelahitukitabuat file yang inginkita transfer ke Server yaitu file Rizky-ihang.txtdan drag n
drop menggunakan mouse ke Server

29

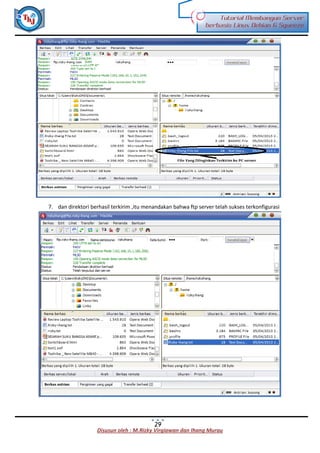

7. dan direktori berhasil terkirim ,itu menandakan bahwa ftp server telah sukses terkonfigurasi

30

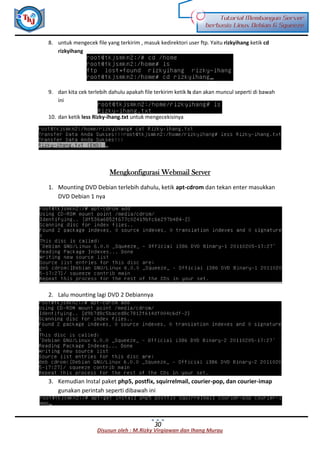

8. untuk mengecek file yang terkirim , masuk kedirektori user ftp. Yaitu rizkyihang ketik cd
rizkyihang
9. dan kita cek terlebih dahulu apakah file terkirim ketik ls dan akan muncul seperti di bawah
ini
10. dan ketik less Rizky-ihang.txt untuk mengecekisinya
Mengkonfigurasi Webmail Server
1. Mounting DVD Debian terlebih dahulu, ketik apt-cdrom dan tekan enter masukkan
DVD Debian 1 nya
2. Lalu mounting lagi DVD 2 Debiannya
3. Kemudian Instal paket php5, postfix, squirrelmail, courier-pop, dan courier-imap
gunakan perintah seperti dibawah ini

31

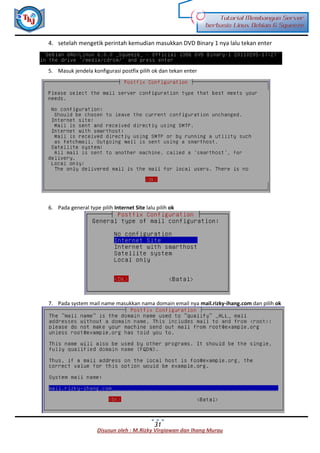

4. setelah mengetik perintah kemudian masukkan DVD Binary 1 nya lalu tekan enter
5. Masuk jendela konfigurasi postfix pilih ok dan tekan enter
6. Pada general type pilih Internet Site lalu pilih ok
7. Pada system mail name masukkan nama domain email nya mail.rizky-ihang.com dan pilih ok

32

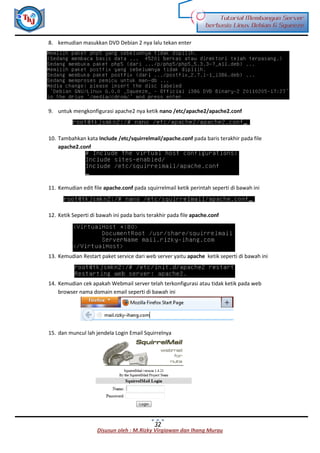

8. kemudian masukkan DVD Debian 2 nya lalu tekan enter
9. untuk mengkonfigurasi apache2 nya ketik nano /etc/apache2/apache2.conf
10. Tambahkan kata Include /etc/squirrelmail/apache.conf pada baris terakhir pada file
apache2.conf
11. Kemudian edit file apache.conf pada squirrelmail ketik perintah seperti di bawah ini
12. Ketik Seperti di bawah ini pada baris terakhir pada file apache.conf
13. Kemudian Restart paket service dari web server yaitu apache ketik seperti di bawah ini
14. Kemudian cek apakah Webmail server telah terkonfigurasi atau tidak ketik pada web
browser nama domain email seperti di bawah ini
15. dan muncul lah jendela Login Email Squirrelnya

33

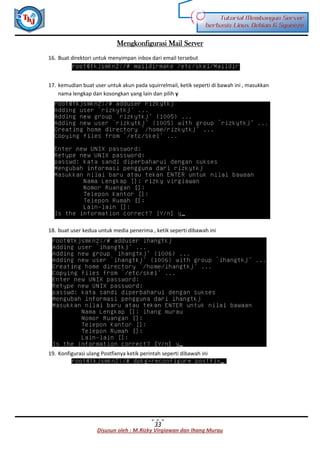

Mengkonfigurasi Mail Server
16. Buat direktori untuk menyimpan inbox dari email tersebut
17. kemudian buat user untuk akun pada squirrelmail, ketik seperti di bawah ini , masukkan
nama lengkap dan kosongkan yang lain dan pilih y
18. buat user kedua untuk media penerima , ketik seperti dibawah ini
19. Konfigurasi ulang Postfixnya ketik perintah seperti dibawah ini

34

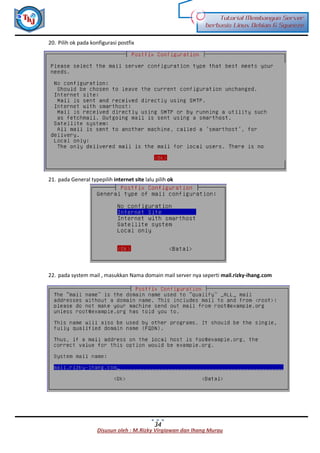

20. Pilih ok pada konfigurasi postfix
21. pada General typepilih internet site lalu pilih ok
22. pada system mail , masukkan Nama domain mail server nya seperti mail.rizky-ihang.com

35
23. kemudian pada other destination tambahkan 0.0.0.0/0 pada baris terakhir lalu pilih ok
24. pilih Tidak pada Force synchronous updates
25. Ketik 0.0.0.0/0 dan pilih ok

36

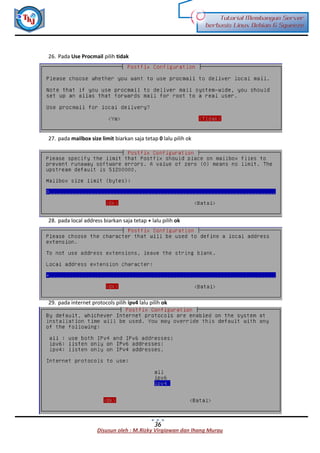

26. Pada Use Procmail pilih tidak
27. pada mailbox size limit biarkan saja tetap 0 lalu pilih ok
28. pada local address biarkan saja tetap + lalu pilih ok
29. pada internet protocols pilih ipv4 lalu pilih ok

37
30. Selanjutnya konfigurasi postfixnya ketik nano /etc/postfix/.main.cf dan tekan enter
31. tambahkan pada baris terakhir home_mailbox = Maildir/ di file main.cf
32. Restart paket service Postfix, courier-pop, courier-imap ketik perintah seperti di bawah ini
33. Masuk ke jendela browser yang barusan dibuka lalu masukkan user yang kita buat, seperti
di bawah ini
34. Setelah masuk , pilih Compose untuk menulis surat pada email

38
35. Pada jendela Compose masukkan alamat penerima nya pada tab To dan masukkan judul
dari surat tersebut pada tab Subject lalu ketik surat di kolom pengetikan surat , setelah
selesai klik Send
36. untuk mengecek email terkirim atau tidak masukkan user ke 2, seperti di bawah ini
37. Setelah masuk kita akan melihat inbox tersebut dan membuktikan bahwa email telah
terkirim

39
38. Lihat isi suratnya klik pada nama Subject dan muncul seperti dibawah ini

40

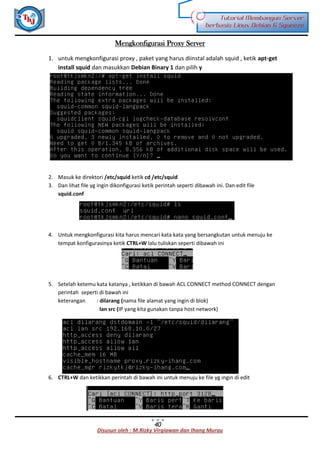

Mengkonfigurasi Proxy Server
1. untuk mengkonfigurasi proxy , paket yang harus diinstal adalah squid , ketik apt-get
install squid dan masukkan Debian Binary 1 dan pilih y
2. Masuk ke direktori /etc/squid ketik cd /etc/squid
3. Dan lihat file yg ingin dikonfigurasi ketik perintah seperti dibawah ini. Dan edit file
squid.conf
4. Untuk mengkonfigurasi kita harus mencari kata kata yang bersangkutan untuk menuju ke
tempat konfigurasinya ketik CTRL+W lalu tuliskan seperti dibawah ini
5. Setelah ketemu kata katanya , ketikkan di bawah ACL CONNECT method CONNECT dengan
perintah seperti di bawah ini
keterangan : dilarang (nama file alamat yang ingin di blok)
lan src (IP yang kita gunakan tanpa host network)
6. CTRL+W dan ketikkan perintah di bawah ini untuk menuju ke file yg ingin di edit

41

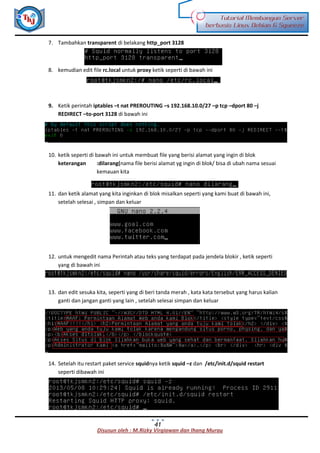

7. Tambahkan transparent di belakang http_port 3128
8. kemudian edit file rc.local untuk proxy ketik seperti di bawah ini
9. Ketik perintah iptables –t nat PREROUTING –s 192.168.10.0/27 –p tcp –dport 80 –j
REDIRECT –to-port 3128 di bawah ini
10. ketik seperti di bawah ini untuk membuat file yang berisi alamat yang ingin di blok
keterangan :dilarang(nama file berisi alamat yg ingin di blok/ bisa di ubah nama sesuai
kemauan kita
11. dan ketik alamat yang kita inginkan di blok misalkan seperti yang kami buat di bawah ini,
setelah selesai , simpan dan keluar
12. untuk mengedit nama Perintah atau teks yang terdapat pada jendela blokir , ketik seperti
yang di bawah ini
13. dan edit sesuka kita, seperti yang di beri tanda merah , kata kata tersebut yang harus kalian
ganti dan jangan ganti yang lain , setelah selesai simpan dan keluar
14. Setelah itu restart paket service squidnya ketik squid –z dan /etc/init.d/squid restart
seperti dibawah ini

42

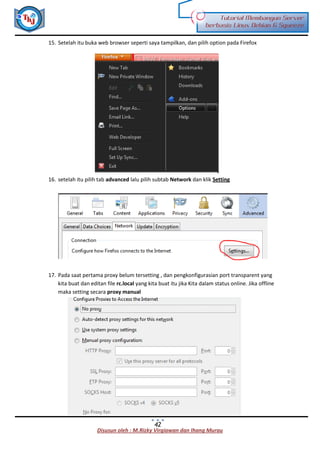

15. Setelah itu buka web browser seperti saya tampilkan, dan pilih option pada Firefox
16. setelah itu pilih tab advanced lalu pilih subtab Network dan klik Setting
17. Pada saat pertama proxy belum tersetting , dan pengkonfigurasian port transparent yang
kita buat dan editan file rc.local yang kita buat itu jika Kita dalam status online. Jika offline
maka setting secara proxy manual

43

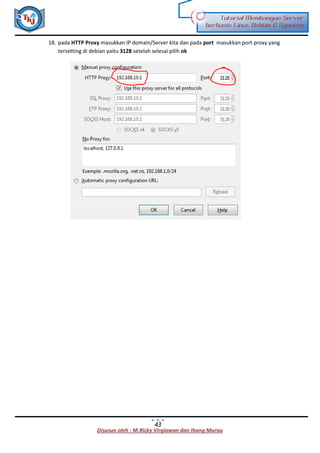

18. pada HTTP Proxy masukkan IP domain/Server kita dan pada port masukkan port proxy yang
tersetting di debian yaitu 3128 setelah selesai pilih ok

44

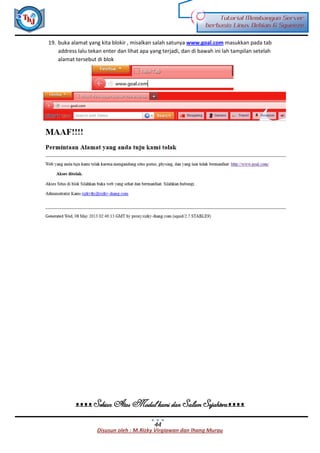

19. buka alamat yang kita blokir , misalkan salah satunya www.goal.com masukkan pada tab
address lalu tekan enter dan lihat apa yang terjadi, dan di bawah ini lah tampilan setelah
alamat tersebut di blok
ᴥᴥᴥᴥ Sekian Atas Modul kami dan Salam Sejahteraᴥᴥᴥᴥ

45
PENUTUP
Sekian dari modul kami,,
Jika ada kesalahan atau kekurangan dari modul kami mohon di
maklumi karna manusia tidak ada yang sempurna dan tidak
pernah luput dari kesalahan, tetapi dari kesalahan kita belajar
untuk menjadi lebih baik.
Dan berikan saran anda jika ada isi dari modul kami yang salah
ataupun tidak sempurna...
Ttd
Ihang Murau and Rizky Virgiawan

46
DAFTAR PUSTAKA
Jika tidak ada kejelasan pada modul kami Silahkan Unduh
filenya di Web Blogger kami di
rizkyfever.blogspot.com

Tutorial membangun server jaringan

More Related Content

What's hot

Similar to Tutorial membangun server jaringan

Tutorial membangun server jaringan
