2
番外編!
Presented By Ritaro
HomePage http://www.comtec.daikin.co.jp/DC/UsersNotes/
@DaikinComtec_CG @SI_UsersNotes
Maya；
大人気！カスタム・グラフエディタと
便利ツールをPythonで！！

Agenda
● 最新カスタム・グラフエディタの紹介
使用ソフト; Maya 2016,MotionBuilder2016
● Pythonで実現した便利ツールの紹介
● カスタム・ハイパーグラフの紹介
● これまでの経緯と最新版で達成した機能
● Rig用ICONツール
● SynopticView（Softimage名）；選択用GUI
● 表の作成と書き込み/読み込み
scriptTableコマンドとCSVファイル
SynopticView機能考察と組み合わせて出来たものとは。。。
● おまけ

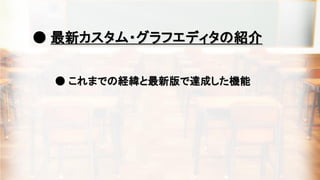

● 最新カスタム・グラフエディタの紹介
● これまでの経緯と最新版で達成した機能

■ カスタム・グラフエディタ
● 既存グラフエディタの一大要望と問題点
● [一大要望] = タイムラインの表示
■ 現在は以下２点を解決している。
● [問題点] = パネルの取り扱い
http://www.comtec.daikin.co.jp/DC/UsersNotes/Ritaro/tutorial/maya_02/
GraphEditorのパネルタイプは scriptedPanel
これまでの経緯と最新版で達成した機能 1
～少しずつヒモ解いていった初投稿 Version 1 は 2014年8月からスタート
・メインウィンド下と連動してスクラブで動くキーフレーム変更GUI
・スクリプティングからのパネルの作成と管理
windowコマンド扱いにしたい、trearOffPanelは増殖し続ける
MEL記述部分をなるべくPython記述にしてすっきりさせたい
カレントタイムスクラブ k ;Maya-SIHOTキー Alt+k

● [一大要望] = タイムラインの表示
＞＞なんとかメインウィンドウ下のTimeLineを実現したい。
mel.eval('tearOffCopyItemCmd scriptedPanel graphEditor1;') の下に追記しただけ。
・intSliderGrp コマンドを Slider 表示
・intSliderGrp を GraphEditor 下に表示
★ ふと timePort コマンドを知る!! だが、マニュアルのPython記述だと表示しない > 縦横値が必要
cmds.timePort(enableBackground=True,bgc=[0.2,0.2,0.2],width=500,height=20 )
cmds.intSliderGrp('TimeSlider',field=True,･･･
・最初は QT Designer の Slider の試作から始まった。

＞＞なんとかMel記述からの脱却とWindow内表示で管理したい。1
・最初は Melコマンドのティアオフ表示方法から始まった。
最初から複数表示で使うことを考えている
★ ふと window コマンド内に scriptedPanel を表示する方法を知る!!
パネル名に連番を追記して、ボタンコマンドのユニーク名とした
grp_panel_no_a = str( len(cmds.getPanel( scriptType='graphEditor' )) + 1 )
panel_name = "GraphEditor" + grp_panel_no_a
mel.eval('string $panel_name = "%s"' % panel_name)
mel.eval('tearOffPanel $panel_name "graphEditor" true;')
この記述の下に記述することで、下に button や timePort を追加した
paneLayout コマンドを利用してフラグに horizontal2 を使う

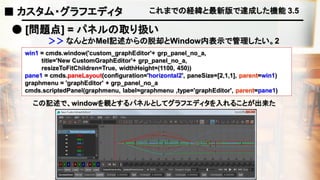

これまでの経緯と最新版で達成した機能 3.5
win1 = cmds.window('custom_graphEditor'+ grp_panel_no_a,
title='New CustomGraphEditor'+ grp_panel_no_a,
resizeToFitChildren=True, widthHeight=(1100, 450))
pane1 = cmds.paneLayout(configuration='horizontal2', paneSize=[2,1,1], parent=win1)
graphmenu = 'graphEditor' + grp_panel_no_a
cmds.scriptedPanel(graphmenu, label=graphmenu ,type='graphEditor', parent=pane1)
この記述で、windowを親とするパネルとしてグラフエディタを入れることが出来た
＞＞なんとかMel記述からの脱却とWindow内表示で管理したい。2

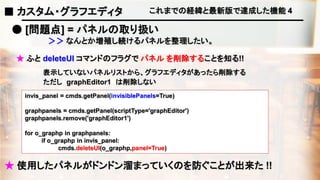

＞＞なんとか増殖し続けるパネルを整理したい。
★ ふと deleteUI コマンドのフラグでパネルを削除することを知る!!
表示していないパネルリストから、グラフエディタがあったら削除する
invis_panel = cmds.getPanel(invisiblePanels=True)
graphpanels = cmds.getPanel(scriptType='graphEditor')
graphpanels.remove('graphEditor1')
for o_graphp in graphpanels:
if o_graphp in invis_panel:
cmds.deleteUI(o_graphp,panel=True)
★ 使用したパネルがドンドン溜まっていくのを防ぐことが出来た !!
ただし graphEditor1 は削除しない

● 最新バージョンの発表 ! = Outliner の設置 (未公開)
＞＞なんとかノード選択機能を補いたい。
★ ふと paneLayout コマンドのフラグを vertical2 にする方法を知る!!
pane1 = cmds.paneLayout(configuration='vertical2', paneSize=[1,20,1], parent=win1)
in_panel = cmds.outlinerPanel()
outliner = cmds.outlinerPanel(in_panel, query=True,outlinerEditor=True)
cmds.outlinerEditor(outliner, edit=True,showDagOnly=True,
transmitFilters=False,setFilter='DefaultPolygonObjectsFilter')
講演後公開予定お楽しみに・・・
CustomSideGraphEditor.py

● カスタム・ハイパーグラフの紹介

■ カスタム・ハイパーグラフの紹介 1
●最新バージョン公開中
こちらも同じくWindow化と未使用パネル削除対応になっている。
invis_panel = cmds.getPanel(invisiblePanels=True)
hyphpanels = cmds.getPanel(scriptType='hyperGraphPanel')
hyphpanels.remove('hyperGraphPanel1')
for o_hyphpanel in hyphpanels:
if o_hyphpanel in invis_panel:
cmds.deleteUI(o_hyphpanel,panel=True)
hyper_panel_no_a = str( len(cmds.getPanel( scriptType='hyperGraphPanel' )) + 1 )
win1 = cmds.window('custom_HyperGraph'+ hyper_panel_no_a,
title='New CustomHyperGraph'+ hyper_panel_no_a,resizeToFitChildren=True,
widthHeight=(800, 500))
pane1 = cmds.paneLayout(configuration='horizontal2', paneSize=[2,1,1], parent=win1)
hypergraphmenu = 'hyperGraphPanel' + hyper_panel_no_a
cmds.scriptedPanel(hypergraphmenu, label=hypergraphmenu ,
type='hyperGraphPanel', parent=pane1)

●最新バージョン公開中
階層表示方法設定子画面 [Setup],Softimage的ＳＲＴ一致ツール、ちかんツール（置換ね）
■ カスタム・ハイパーグラフの紹介 2

SynopticView機能と組み合わせて出来たものとは。。。

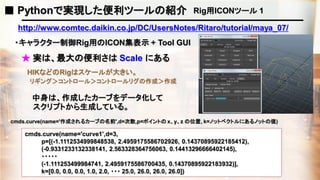

■ Pythonで実現した便利ツールの紹介 Rig用ICONツール 1
・キャラクター制御Rig用のICON集表示 + Tool GUI
★ 実は、最大の便利さは Scale にある
HIKなどのRigはスケールが大きい。
中身は、作成したカーブをデータ化して
cmds.curve(name='curve1',d=3,
p=[(-1.1112534999848538, 2.4959175586702926, 0.14370895922185412),
(-0.9331233132338141, 2.563328364756063, 0.14413296666402145),
・・・・・
(-1.111253499984741, 2.4959175586700435, 0.14370895922183932)],
k=[0.0, 0.0, 0.0, 1.0, 2.0, ・・・ 25.0, 26.0, 26.0, 26.0])
cmds.curve(name='作成されるカーブの名前',d=次数,p=ポイントの x、y、z の位置, k=ノットベクトルにあるノットの値)
リギング＞コントロール＞コントロールリグの作成＞作成
スクリプトから生成している。

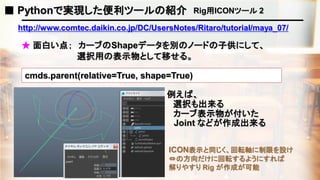

★ 面白い点；カーブのShapeデータを別のノードの子供にして、
例えば、
cmds.parent(relative=True, shape=True)
ICON表示と同じく、回転軸に制限を設け
⇔の方向だけに回転するようにすれば
解りやすり Rig が作成が可能
■ Pythonで実現した便利ツールの紹介 Rig用ICONツール 2
選択用の表示物として移せる。
選択も出来る
Joint などが作成出来る
カーブ表示物が付いた

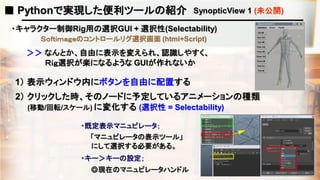

■ Pythonで実現した便利ツールの紹介 SynopticView 1 (未公開)
・キャラクター制御Rig用の選択GUI + 選択性(Selectability)
Ｓｏｆｔｉｍａｇｅのコントロールリグ選択画面 (html+Script)
＞＞なんとか、自由に表示を変えられ、認識しやすく、
Ｒｉｇ選択が楽になるような GUIが作れないか
1）表示ウィンドウ内にボタンを自由に配置する
2）クリックした時、そのノードに予定しているアニメーションの種類
(移動/回転/スケール) に変化する (選択性 = Selectability)
・既定表示マニュピレータ；
「マニュピレータの表示ツール」
にして選択する必要がある。
・キー＞キーの設定；
◎現在のマニュピレータハンドル

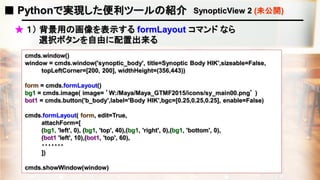

★ １）背景用の画像を表示する formLayout コマンドなら
選択ボタンを自由に配置出来る
cmds.window()
window = cmds.window('synoptic_body', title=Synoptic Body HIK',sizeable=False,
topLeftCorner=[200, 200], widthHeight=(356,443))
form = cmds.formLayout()
bg1 = cmds.image( image= ’W:/Maya/Maya_GTMF2015/icons/sy_main00.png’ )
bot1 = cmds.button('b_body',label='Body HIK',bgc=[0.25,0.25,0.25], enable=False)
cmds.formLayout( form, edit=True,
attachForm=[
(bg1, 'left', 0), (bg1, 'top', 40),(bg1, 'right', 0),(bg1, 'bottom', 0),
(bot1 'left', 10),(bot1, 'top', 60),
・・・・・・・
])
cmds.showWindow(window)

cmds.setToolTo( 'moveSuperContext' )
★ 2）選択性(Selectability)は setToolTo コマンドを使って
マニュピレーター自身を変化させる
cmds.setToolTo( 'Rotate' )
今選択しているツール・コンテキストの名前(マニュピレータ)を知るには
cmds.currentCtx() を使う。
移動ツールは 'moveSuperContext'
if cmds.currentCtx() != 'moveSuperContext':cmds.setToolTo( 'moveSuperContext' )
回転ツールは 'RotateSuperContext'、 'Rotate'
スケールツールは 'scaleSuperContext'
移動/回転/スケールツールは 'Transform'
既定のオブジェクトマニュピレータは 'ShowManips'

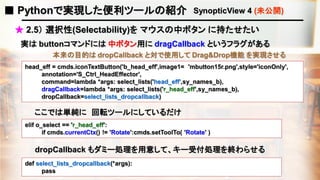

★ 2.5）選択性(Selectability)をマウスの中ボタンに持たせたい
head_eff = cmds.iconTextButton('b_head_eff',image1= 'mbutton15r.png',style='iconOnly',
annotation='S_Ctrl_HeadEffector',
command=lambda *args: select_lists('head_eff',sy_names_b),
dragCallback=lambda *args: select_lists('r_head_eff',sy_names_b),
dropCallback=select_lists_dropcallback)
ここでは単純に回転ツールにしているだけ
dropCallback もダミー処理を用意して、キー受付処理を終わらせる
elif o_select == 'r_head_eff':
if cmds.currentCtx() != 'Rotate':cmds.setToolTo( 'Rotate' )
実は buttonコマンドには中ボタン用に dragCallback というフラグがある
本来の目的は dropCallback と対で使用して Drag&Drop機能を実現させる
def select_lists_dropcallback(*args):
pass

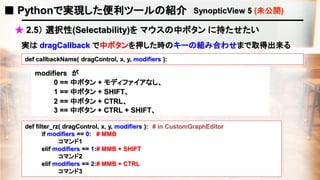

★ 2.5）選択性(Selectability)をマウスの中ボタンに持たせたい
def callbackName( dragControl, x, y, modifiers ):
実は dragCallback で中ボタンを押した時のキーの組み合わせまで取得出来る
def filter_rz( dragControl, x, y, modifiers ): # in CustomGraphEditor
if modifiers == 0: # MMB
コマンド1
elif modifiers == 1:# MMB + SHIFT
コマンド2
elif modifiers == 2:# MMB + CTRL
コマンド3
modifiers が
0 == 中ボタン + モディファイアなし、
3 == 中ボタン + CTRL + SHIFT、
1 == 中ボタン + SHIFT、
2 == 中ボタン + CTRL、

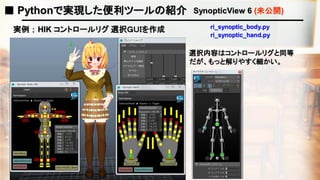

実例； HIK コントロールリグ選択ＧＵＩを作成
選択内容はコントロールリグと同等
だが、もっと解りやすく細かい。
ri_synoptic_body.py
ri_synoptic_hand.py

■ Pythonで実現した便利ツールの紹介表の作成と書き込み/読み込み1 (未公開)
・表のGUI作成は scriptTableコマンドで行う。
table1 = cmds.scriptTable('table',rows=3,
columns=7,columnWidth=([1,135],[2,145],[3,70],[4,45],[5,40],[6,40],[7,40]),
label=[(1,"SourceNodeName"), (2,"DestinationNodeName"),
(3,"Constrain"), (4,"Offset"), (5,"X"), (6,"Y"), (7,"Z")],
cellChangedCmd=edit_cell)
行末に行を追加したり、削除したり、選択行を削除したり、
選択行に値を入れたり出来る。
addButton = cmds.button(label="Add Row",command=add_row)
deleteButton = cmds.button(label="Delete Row",command=delete_row)
deleteSelRowButton = cmds.button(label="Delete Selected Row",command=delete_sel_row)
def edit_cell(row, column, value):
return 1
def add_row(*args):
last_row_num = cmds.scriptTable('table', query=True, rows=True)
cmds.scriptTable('table', edit=True,insertRow=last_row_num)

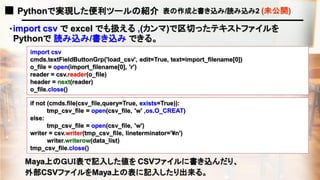

・import csv で excel でも扱える ,(カンマ)で区切ったテキストファイルを
import csv
cmds.textFieldButtonGrp('load_csv', edit=True, text=import_filename[0])
o_file = open(import_filename[0], 'r')
reader = csv.reader(o_file)
header = next(reader)
o_file.close()
Maya上のＧＵＩ表で記入した値を CSVファイルに書き込んだり、
Pythonで読み込み/書き込みできる。
外部CSVファイルをMaya上の表に記入したり出来る。
if not (cmds.file(csv_file,query=True, exists=True)):
tmp_csv_file = open(csv_file, 'w' ,os.O_CREAT)
else:
tmp_csv_file = open(csv_file, 'w')
writer = csv.writer(tmp_csv_file, lineterminator='¥n')
writer.writerow(data_list)
tmp_csv_file.close()

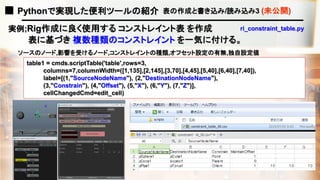

実例;Rig作成に良く使用するコンストレイント表を作成
ソースのノード,影響を受けるノード,コンストレイントの種類,オフセット設定の有無,独自設定値
表に基づき複数種類のコンストレイントを一気に付ける。
table1 = cmds.scriptTable('table',rows=3,
columns=7,columnWidth=([1,135],[2,145],[3,70],[4,45],[5,40],[6,40],[7,40]),
label=[(1,"SourceNodeName"), (2,"DestinationNodeName"),
(3,"Constrain"), (4,"Offset"), (5,"X"), (6,"Y"), (7,"Z")],
cellChangedCmd=edit_cell)
ri_constraint_table.py

SynopticView機能と組み合わせて出来たものとは。。。

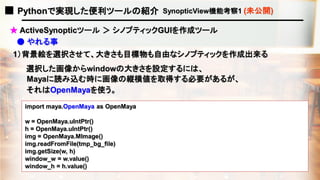

■ Pythonで実現した便利ツールの紹介 SynopticView機能考察1 (未公開)
1）背景絵を選択させて、大きさも目標物も自由なシノプティックを作成出来る
import maya.OpenMaya as OpenMaya
w = OpenMaya.uIntPtr()
h = OpenMaya.uIntPtr()
img = OpenMaya.MImage()
img.readFromFile(tmp_bg_file)
img.getSize(w, h)
window_w = w.value()
window_h = h.value()
★ ActiveSynopticツール＞シノプティックGUIを作成ツール
選択した画像からwindowの大きさを設定するには、
Mayaに読み込む時に画像の縦横値を取得する必要があるが、
それはOpenMayaを使う。
● やれる事

● やれる事

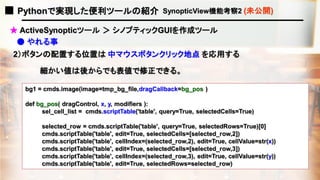

2）ボタンの配置する位置は中マウスボタンクリック地点を応用する
bg1 = cmds.image(image=tmp_bg_file,dragCallback=bg_pos )
def bg_pos( dragControl, x, y, modifiers ):
sel_cell_list = cmds.scriptTable('table', query=True, selectedCells=True)
selected_row = cmds.scriptTable('table', query=True, selectedRows=True)[0]
cmds.scriptTable('table', edit=True, selectedCells=[selected_row,2])
cmds.scriptTable('table', cellIndex=(selected_row,2), edit=True, cellValue=str(x))
cmds.scriptTable('table', edit=True, selectedCells=[selected_row,3])
cmds.scriptTable('table', cellIndex=(selected_row,3), edit=True, cellValue=str(y))
cmds.scriptTable('table', edit=True, selectedRows=selected_row)
細かい値は後からでも表値で修正できる。

● やれる事

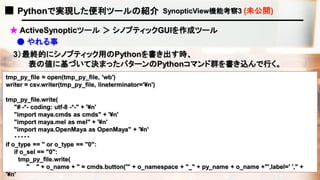

3）最終的にシノプティック用のPythonを書き出す時、
tmp_py_file = open(tmp_py_file, 'wb')
writer = csv.writer(tmp_py_file, lineterminator='¥n')
tmp_py_file.write(
"# -*- coding: utf-8 -*-" + '¥n'
"import maya.cmds as cmds" + '¥n'
"import maya.mel as mel" + '¥n'
"import maya.OpenMaya as OpenMaya" + '¥n'
・・・・・
if o_type == '' or o_type == "0":
if o_sel == "0":
tmp_py_file.write(
" " + o_name + " = cmds.button('" + o_namespace + "_" + py_name + o_name +"',label=' '," +
'¥n'
表の値に基づいて決まったパターンのPythonコマンド群を書き込んで行く。

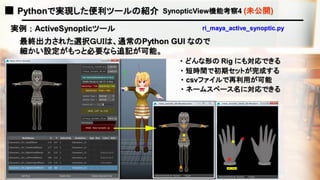

最終出力された選択ＧＵＩは、通常のPython GUI なので
細かい設定がもっと必要なら追記が可能。
実例； ActiveSynopticツール ri_maya_active_synoptic.py
・どんな形の Rig にも対応できる
・短時間で初期セットが完成する
・ csvファイルで再利用が可能
・ネームスペース名に対応できる

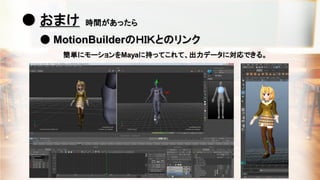

● おまけ
● MotionBuilderのＨＩＫとのリンク
時間があったら
簡単にモーションをMayaに持ってこれて、出力データに対応できる。

35
番外編!
Presented By Ritaro
@DaikinComtec_CG @SI_UsersNotes
ご静聴ありがとうございました。
おしまい!

36
番外編!
Presented By Ritaro
SUITE UsersNotes ページへの記事
★ アンケートの記入のおねがいです。
感想、リクエスト・・・、
などもありましたら・・・・どうぞ！

GTMF 2015: Autodesk Maya；大人気！カスタム・グラフエディタと便利ツールをPythonで！！ | ダイキン工業株式会社

GTMF 2015: Autodesk Maya；大人気！カスタム・グラフエディタと便利ツールをPythonで！！ | ダイキン工業株式会社

More Related Content

What's hot

Viewers also liked

Similar to GTMF 2015: Autodesk Maya；大人気！カスタム・グラフエディタと便利ツールをPythonで！！ | ダイキン工業株式会社

More from Game Tools & Middleware Forum

GTMF 2015: Autodesk Maya；大人気！カスタム・グラフエディタと便利ツールをPythonで！！ | ダイキン工業株式会社
