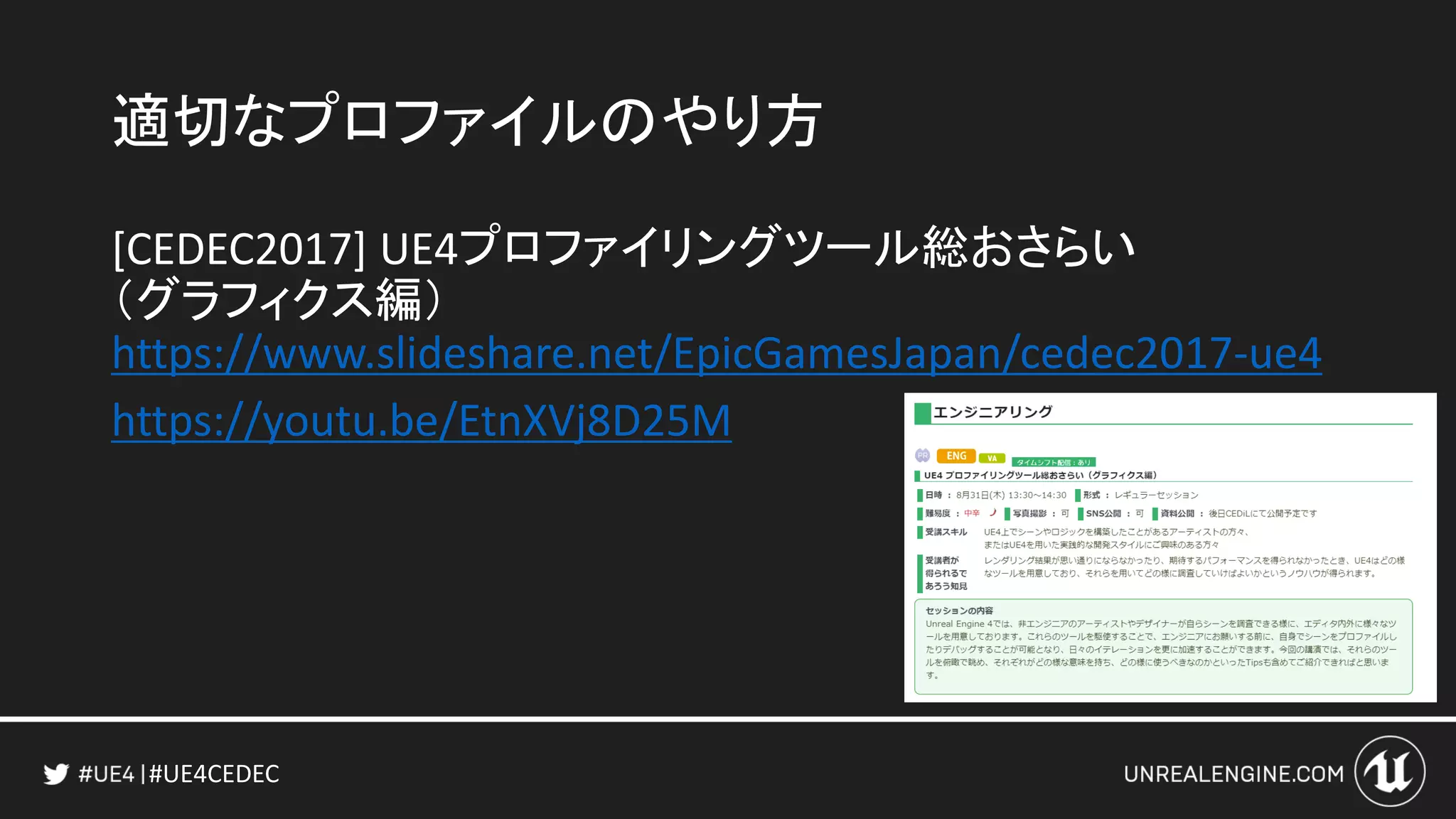

![#UE4CEDEC
適切なプロファイルのやり方
[CEDEC2017] UE4プロファイリングツール総おさらい
（グラフィクス編）
https://www.slideshare.net/EpicGamesJapan/cedec2017-ue4
https://youtu.be/EtnXVj8D25M](https://image.slidesharecdn.com/cedec2017v2-171030050344/75/CEDEC-KYUSHU-2017-UE4-Tips-UE4-18-154-2048.jpg)
Uploaded byエピック・ゲームズ・ジャパン Epic Games Japan
[CEDEC+KYUSHU 2017] 最新モバイルゲームの実例からみるUE4のモバイル向け機能・Tipsを全部まるっとご紹介！ + UE4.18 モバイル最新情報の紹介
SlideShare上での表示ですとノードの文字が見えないため、Download推奨です。 2017年10月28日に九州産業大学にて開催されたCEDEC+KYUSHU 2017の講演資料です。UE4におけるモバイル向け機能・開発時の注意点・Tipsについて説明しています。(Epic Games Japan 岡田 和也) http://cedec-kyushu.jp/2017/session/30.html
More Related Content
![[4.20版] UE4におけるLoadingとGCのProfilingと最適化手法](https://cdn.slidesharecdn.com/ss_thumbnails/ue4loadgcprofilingoptimization420-180802153630-thumbnail.jpg?width=640&height=640&fit=bounds)
![[CEDEC2017] UE4プロファイリングツール総おさらい（グラフィクス編）](https://cdn.slidesharecdn.com/ss_thumbnails/ue4profilingbasiccedec2017-170831013144-thumbnail.jpg?width=640&height=640&fit=bounds)
![[IGF2018] UE4でAndroidアプリを開発する際に知っておきたいパフォーマンス改善テクニック + INDIE GAMES FESTIVAL 2...](https://cdn.slidesharecdn.com/ss_thumbnails/ue4android1-171113180456-thumbnail.jpg?width=640&height=640&fit=bounds)
![[予習篇]人工知能のための哲学塾 第二夜「ユクスキュルと環世界」 資料 （全五夜＋第零夜）](https://cdn.slidesharecdn.com/ss_thumbnails/ymiyakeaiphilos22015123pre-151201150711-lva1-app6892-thumbnail.jpg?width=640&height=640&fit=bounds)
Similar to [CEDEC+KYUSHU 2017] 最新モバイルゲームの実例からみるUE4のモバイル向け機能・Tipsを全部まるっとご紹介！ + UE4.18 モバイル最新情報の紹介
![[CEDEC2017] 最新モバイルゲームの実例からみるUE4のモバイル向け機能・Tipsを全部まるっとご紹介！](https://cdn.slidesharecdn.com/ss_thumbnails/cedec2017v0-170830231914-thumbnail.jpg?width=640&height=640&fit=bounds)
![[CEDEC2018] UE4で多数のキャラクターを生かすためのテクニック](https://cdn.slidesharecdn.com/ss_thumbnails/cedec2018charcterperdormanceoptimze-180823081028-thumbnail.jpg?width=640&height=640&fit=bounds)
More from エピック・ゲームズ・ジャパン Epic Games Japan
[CEDEC+KYUSHU 2017] 最新モバイルゲームの実例からみるUE4のモバイル向け機能・Tipsを全部まるっとご紹介！ + UE4.18 モバイル最新情報の紹介
- 1. #UE4CEDEC 最新モバイルゲームの実例から見る UE4のモバイル向け機能・Tipsを全部まるっとご紹介！ (CEDEC+KYUSHU 2017 追加版) EpicGames Japan 岡田和也 星野瑠美子

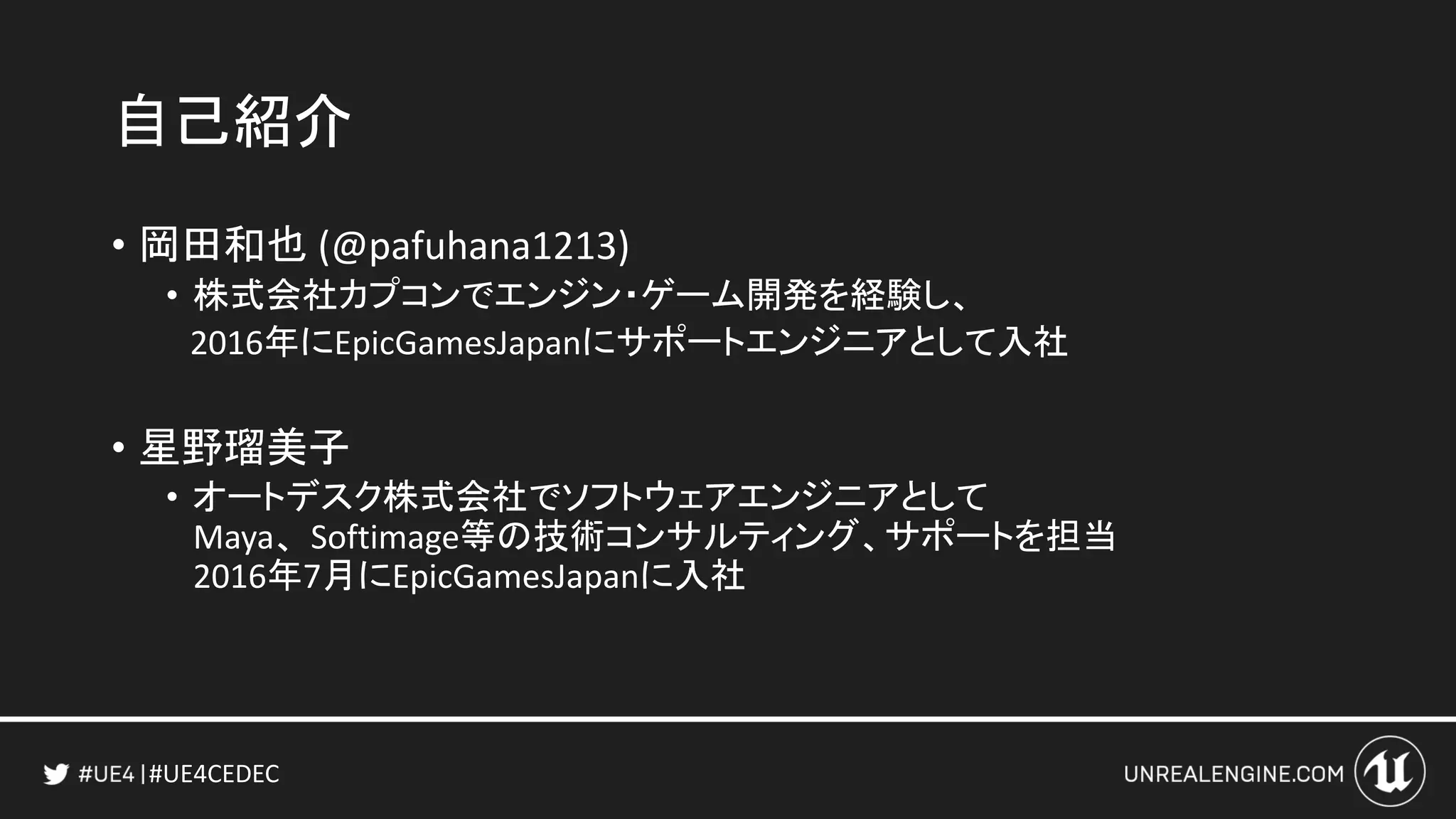

- 2. #UE4CEDEC 自己紹介 • 岡田和也 (@pafuhana1213) •株式会社カプコンでエンジン・ゲーム開発を経験し、 2016年にEpicGamesJapanにサポートエンジニアとして入社 • 星野瑠美子 • オートデスク株式会社でソフトウェアエンジニアとして Maya、Softimage等の技術コンサルティング、サポートを担当 2016年7月にEpicGamesJapanに入社
- 3. #UE4CEDEC お品書き • モバイルゲーム市場におけるUE4の現状 • UE4におけるモバイル向けの機能・Tips紹介 •モバイル向けの最新レンダリング機能の紹介 担当：岡田 担当：星野
- 4.

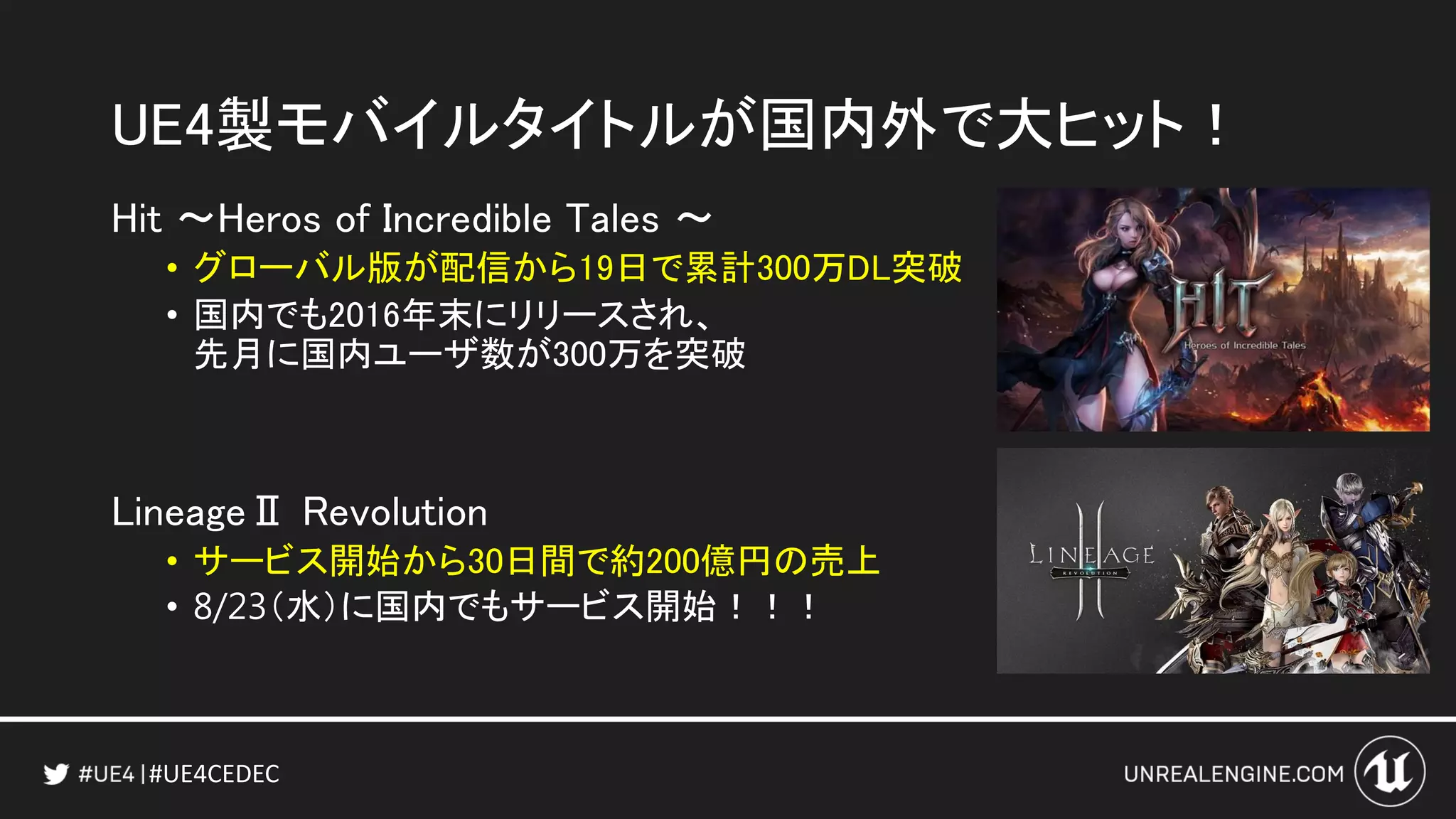

- 5. #UE4CEDEC Hit ～Heros ofIncredible Tales ～ • グローバル版が配信から19日で累計300万DL突破 • 国内でも2016年末にリリースされ、 先月に国内ユーザ数が300万を突破 LineageⅡ Revolution • サービス開始から30日間で約200億円の売上 • 8/23（水）に国内でもサービス開始！！！ UE4製モバイルタイトルが国内外で大ヒット！
- 6.
- 7. #UE4CEDEC さらに、開発中の注目タイトルも多数！ • BladeⅡ TheReturn of The Evil • Oceanhom 2 : Knights of the Lost Realm

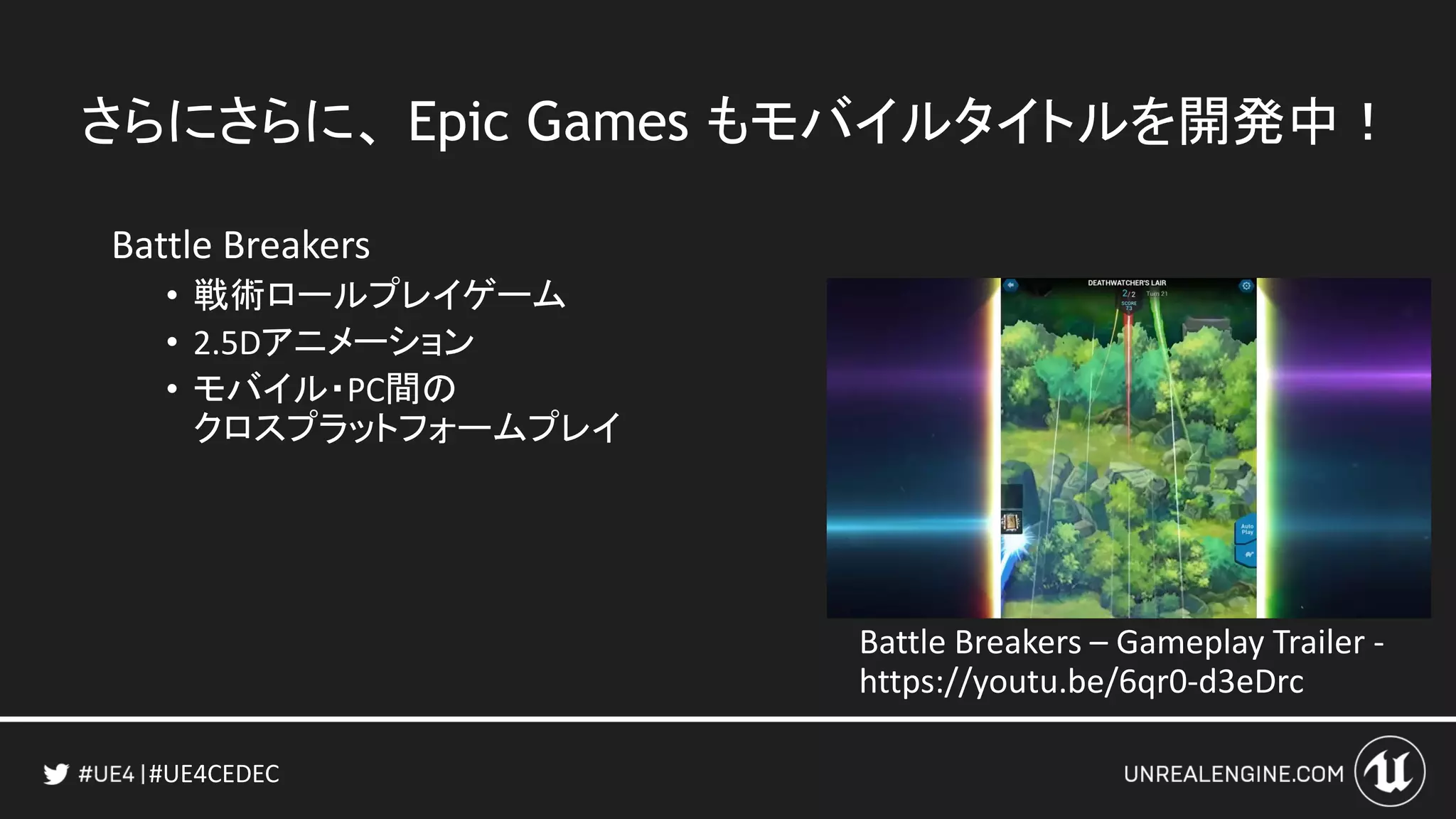

- 8. #UE4CEDEC さらにさらに、 Epic Gamesもモバイルタイトルを開発中！ Battle Breakers • 戦術ロールプレイゲーム • 2.5Dアニメーション • モバイル・PC間の クロスプラットフォームプレイ Battle Breakers – Gameplay Trailer - https://youtu.be/6qr0-d3eDrc
- 9.
- 10.
- 11.
- 12.
- 13. #UE4CEDEC UE4におけるモバイル向けの機能・Tips紹介 ～How to ridethis big wave～

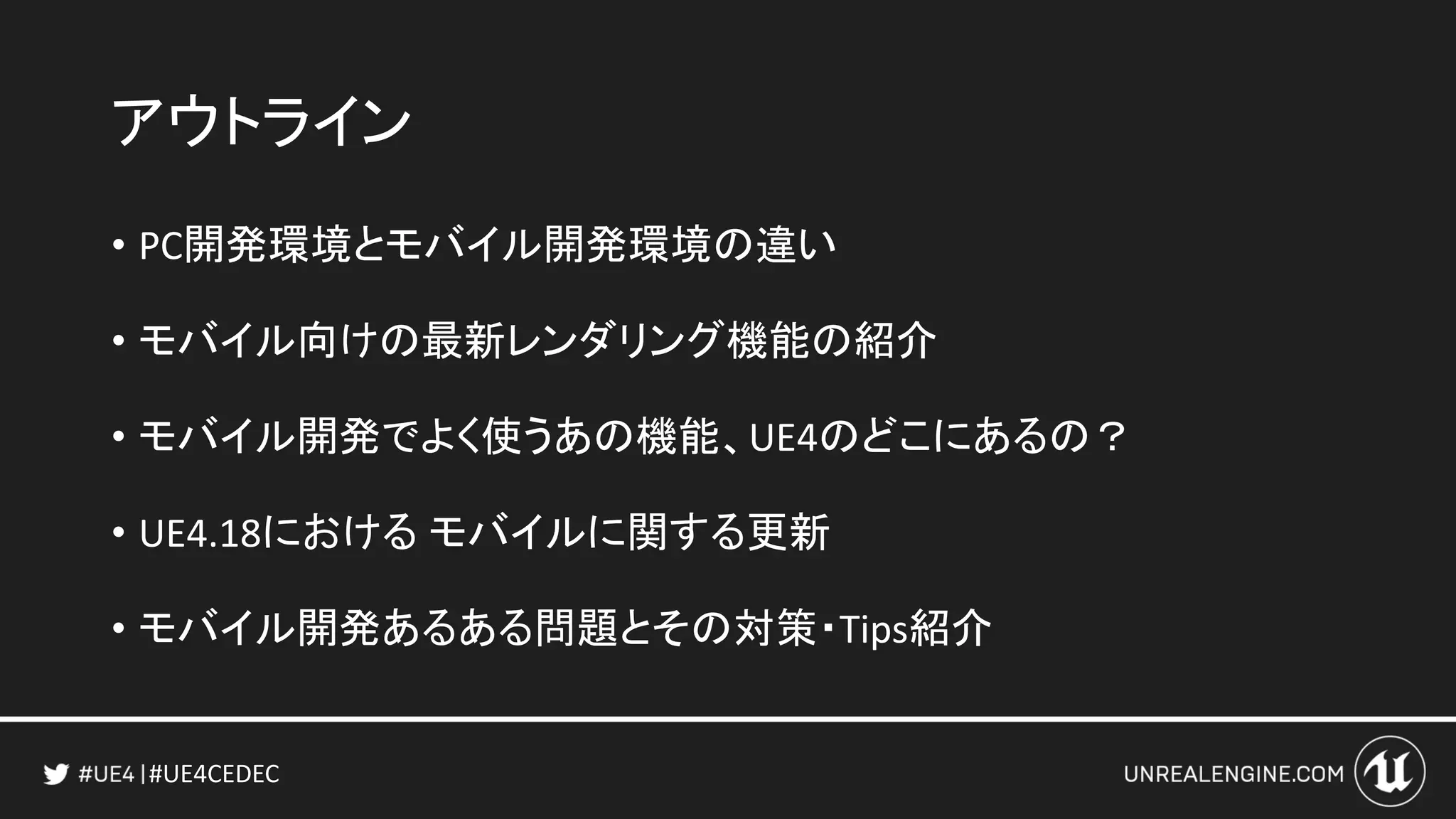

- 14. #UE4CEDEC アウトライン • PC開発環境とモバイル開発環境の違い • モバイル向けの最新レンダリング機能の紹介 •モバイル開発でよく使うあの機能、UE4のどこにあるの？ • UE4.18における モバイルに関する更新 • モバイル開発あるある問題とその対策・Tips紹介
- 15.
- 16.
- 17.
- 18.
- 19.
- 20.
- 21.
- 22. #UE4CEDEC その他にも便利な機能が多数！ • 強力なライティング機能 • ランドスケープによる地形（テレイン）作成 •AI作成用のビヘイビアツリー機能 などなど… 非エンジニアが 「自分のアイデア」を「自分で実装」できる環境を提供！
- 23.

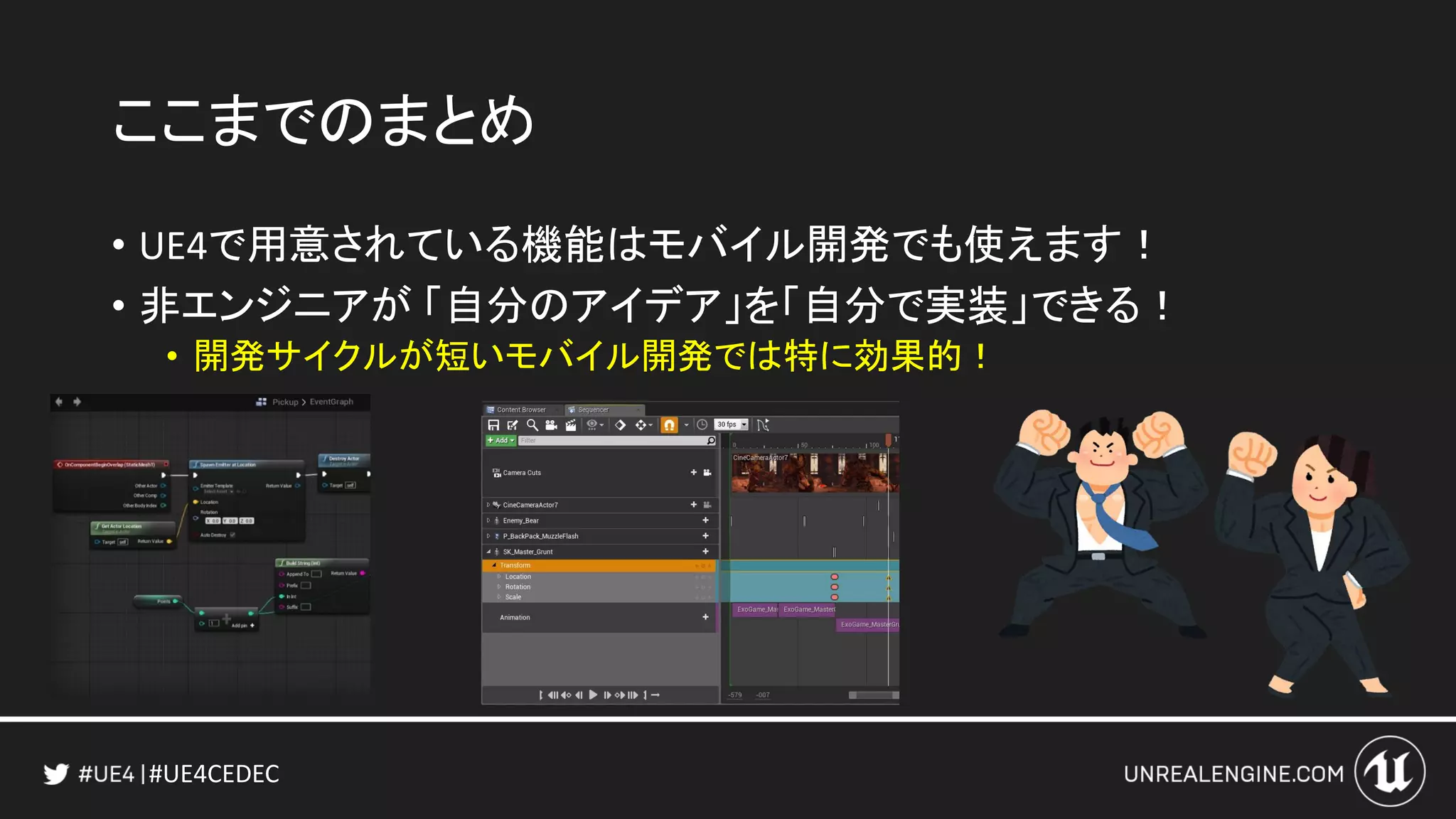

- 24. #UE4CEDEC ここまでのまとめ • UE4で用意されている機能はモバイル開発でも使えます！ • 非エンジニアが「自分のアイデア」を「自分で実装」できる！ • 開発サイクルが短いモバイル開発では特に効果的！
- 25.

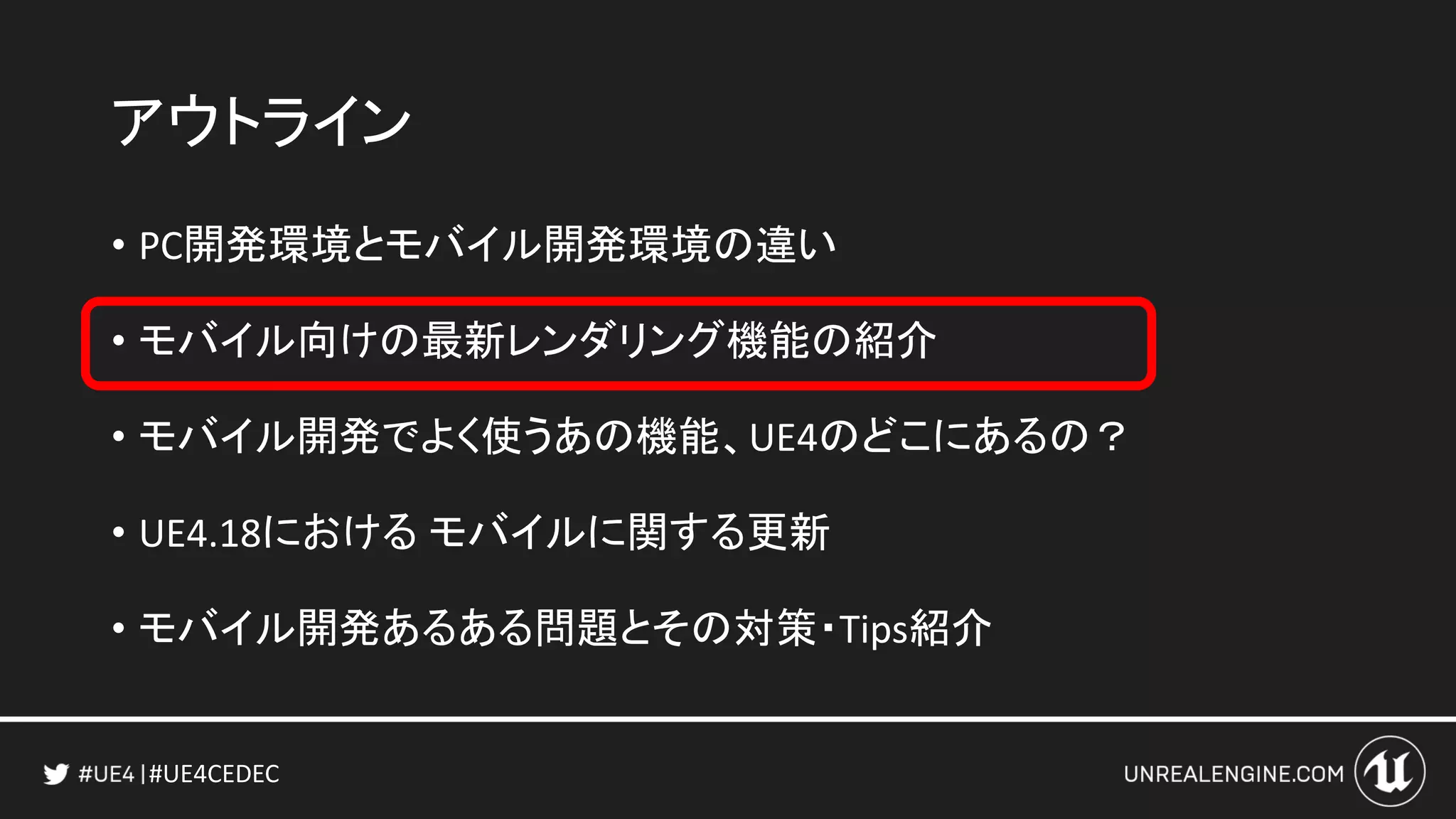

- 26. #UE4CEDEC アウトライン • PC開発環境とモバイル開発環境の違い • モバイル向けの最新レンダリング機能の紹介 •モバイル開発でよく使うあの機能、UE4のどこにあるの？ • UE4.18における モバイルに関する更新 • モバイル開発あるある問題とその対策・Tips紹介
- 27.

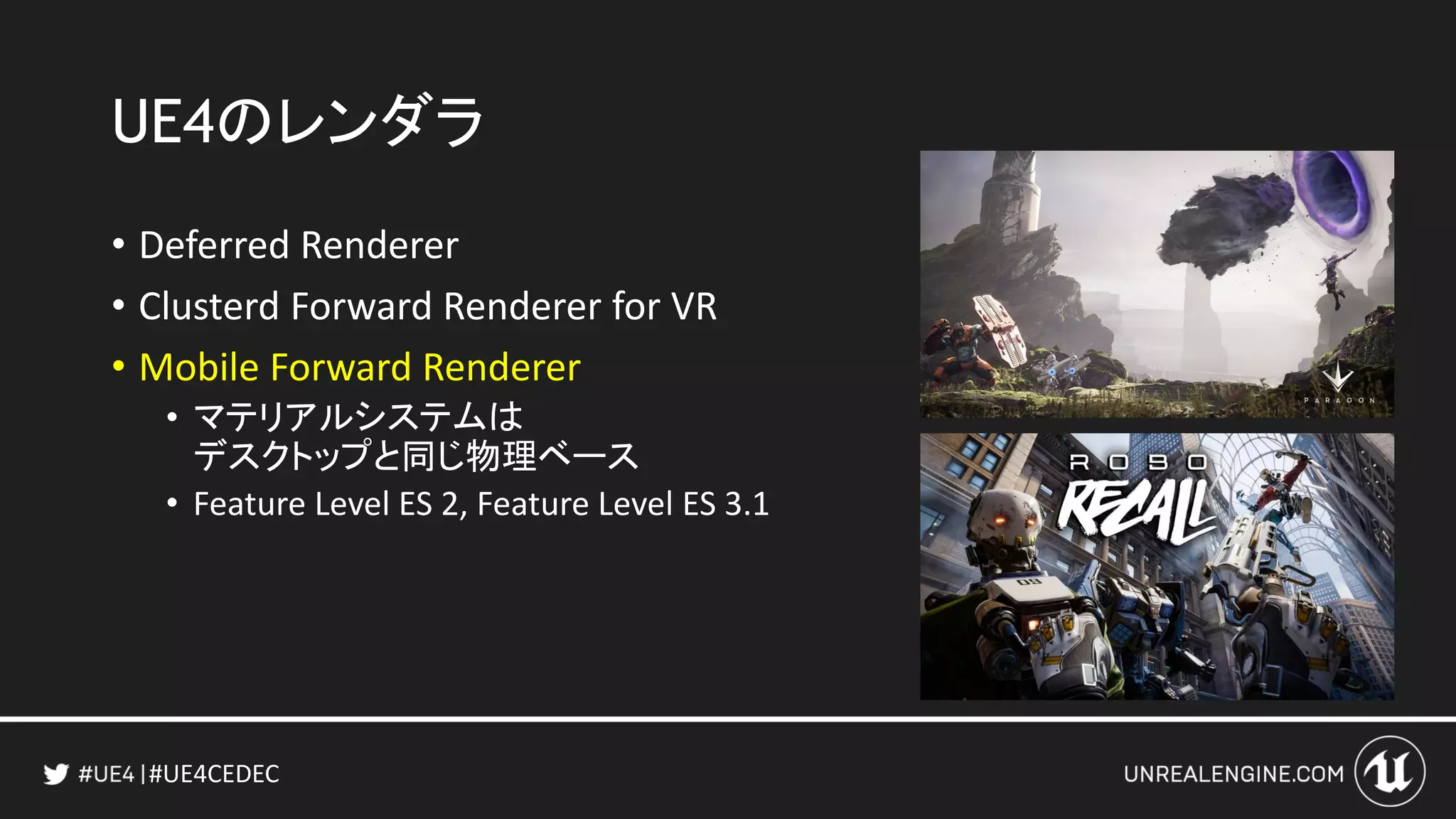

- 28. #UE4CEDEC UE4のレンダラ • Deferred Renderer •Clusterd Forward Renderer for VR • Mobile Forward Renderer • マテリアルシステムは デスクトップと同じ物理ベース • Feature Level ES 2, Feature Level ES 3.1

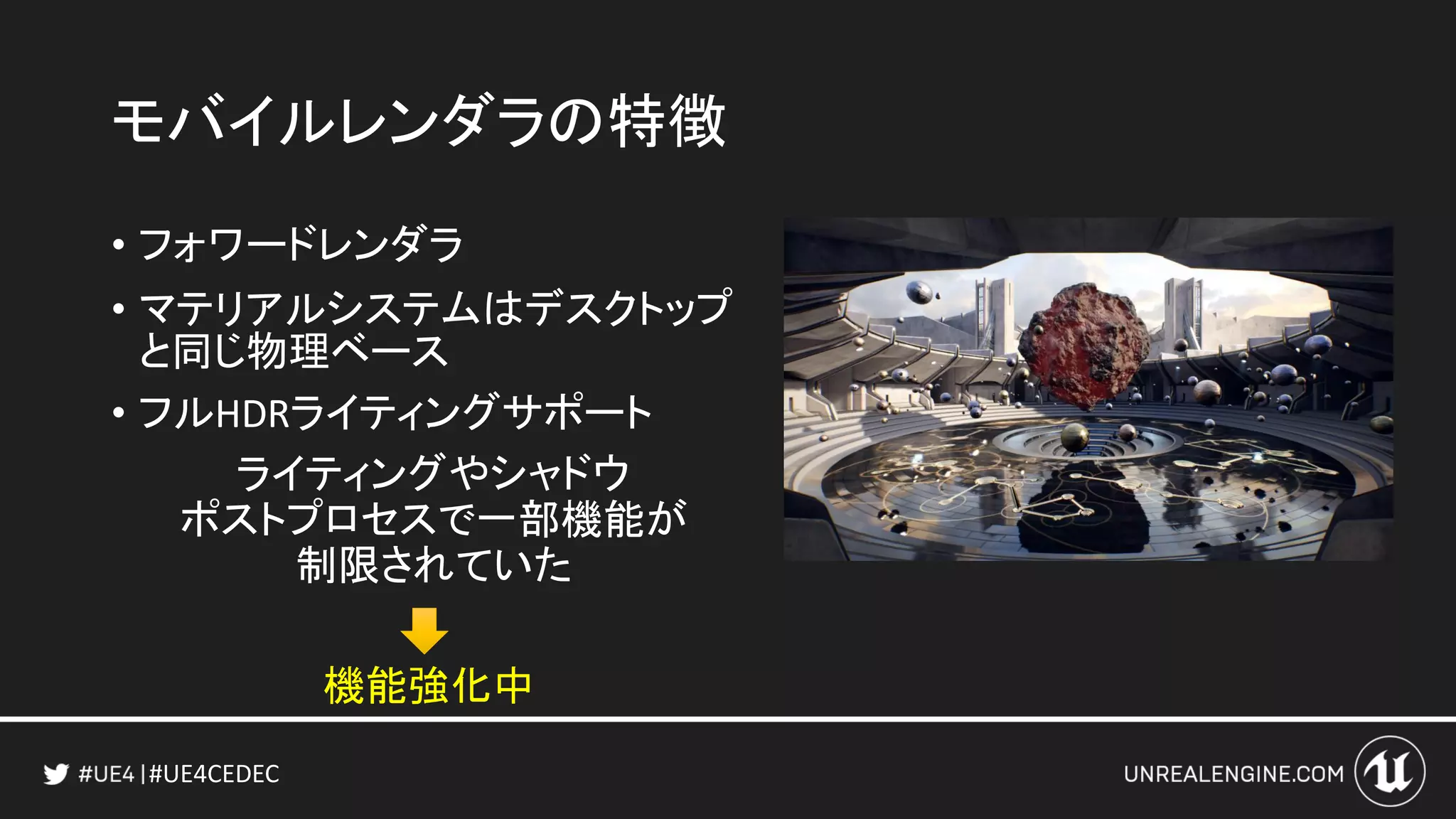

- 29. #UE4CEDEC モバイルレンダラの特徴 • フォワードレンダラ • マテリアルシステムはデスクトップ と同じ物理ベース •フルHDRライティングサポート ライティングやシャドウ ポストプロセスで一部機能が 制限されていた 機能強化中

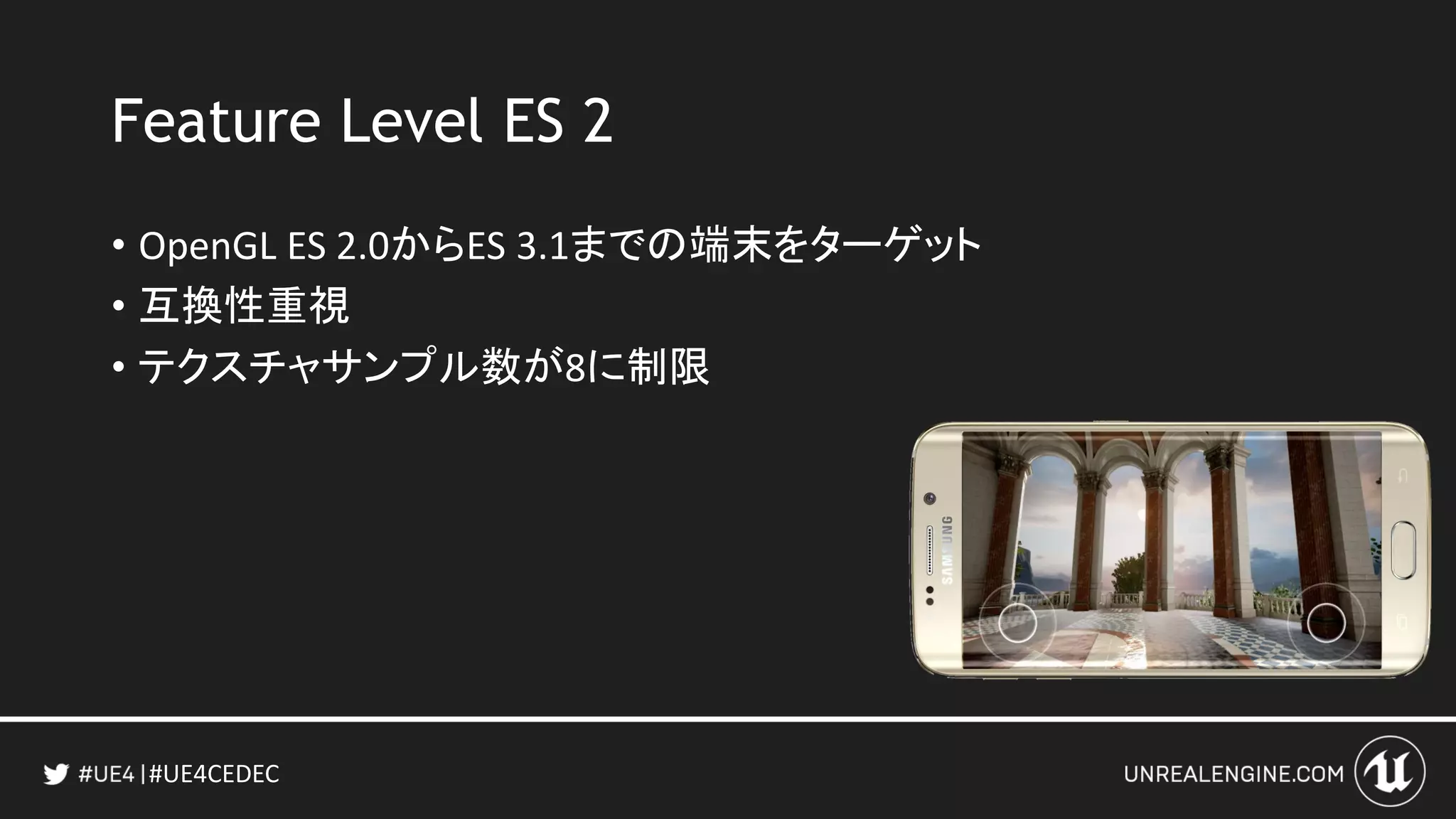

- 30. #UE4CEDEC Feature Level ES2 • OpenGL ES 2.0からES 3.1までの端末をターゲット • 互換性重視 • テクスチャサンプル数が8に制限

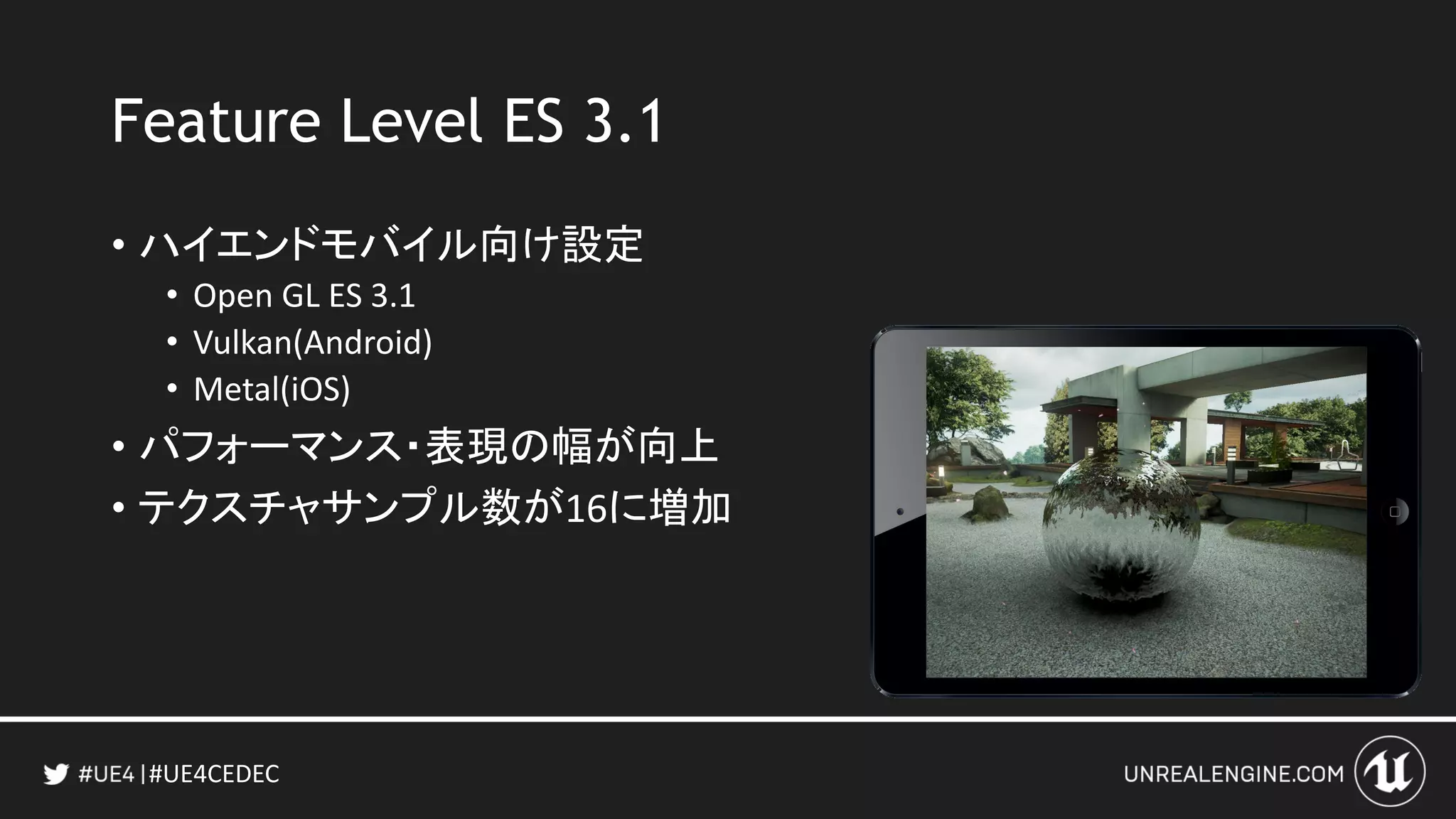

- 31. #UE4CEDEC Feature Level ES3.1 • ハイエンドモバイル向け設定 • Open GL ES 3.1 • Vulkan(Android) • Metal(iOS) • パフォーマンス・表現の幅が向上 • テクスチャサンプル数が16に増加

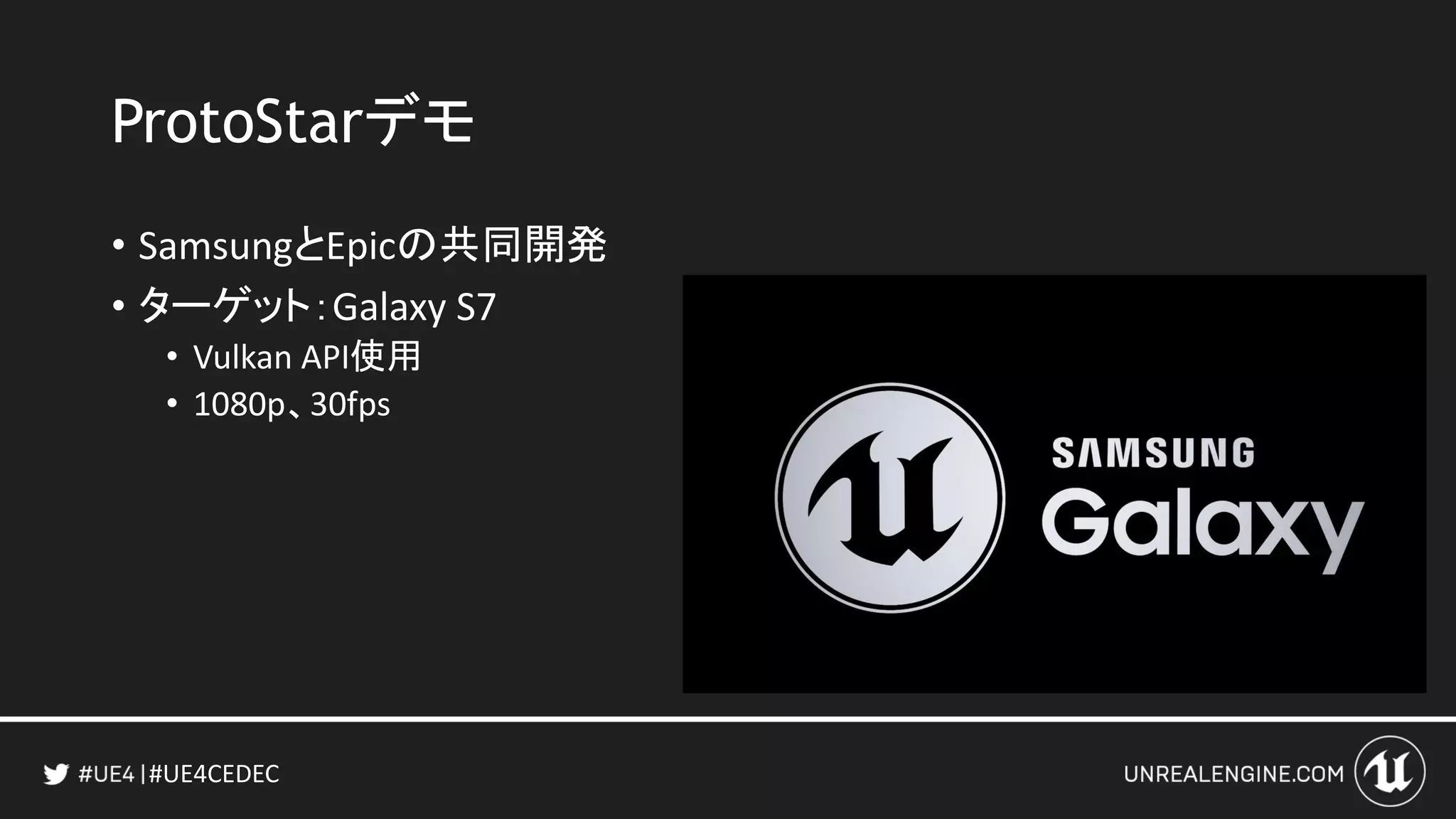

- 32. #UE4CEDEC ProtoStarデモ • SamsungとEpicの共同開発 • ターゲット：GalaxyS7 • Vulkan API使用 • 1080p、30fps
- 33.
- 34.
- 35.

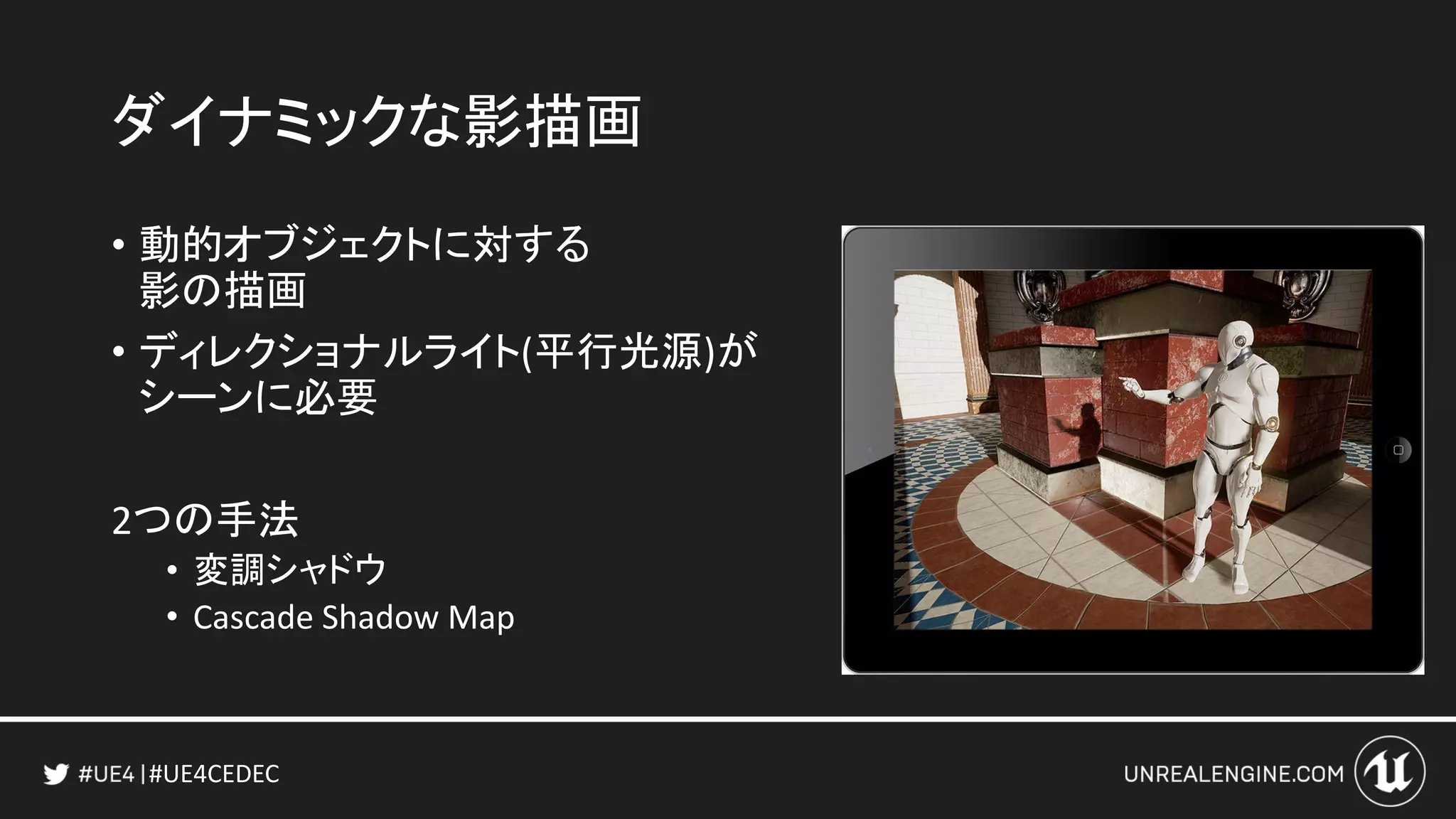

- 36. #UE4CEDEC ダイナミックな影描画 • 動的オブジェクトに対する 影の描画 • ディレクショナルライト(平行光源)が シーンに必要 2つの手法 •変調シャドウ • Cascade Shadow Map
- 37.
- 38. #UE4CEDEC 動的オブジェクトの影: Cascade Shadow Map＋固定平行光源 • 事前計算による影と、 動的オブジェクトの影が 馴染むようにブレンド • ProtoStarデモも この組み合わせを使用！

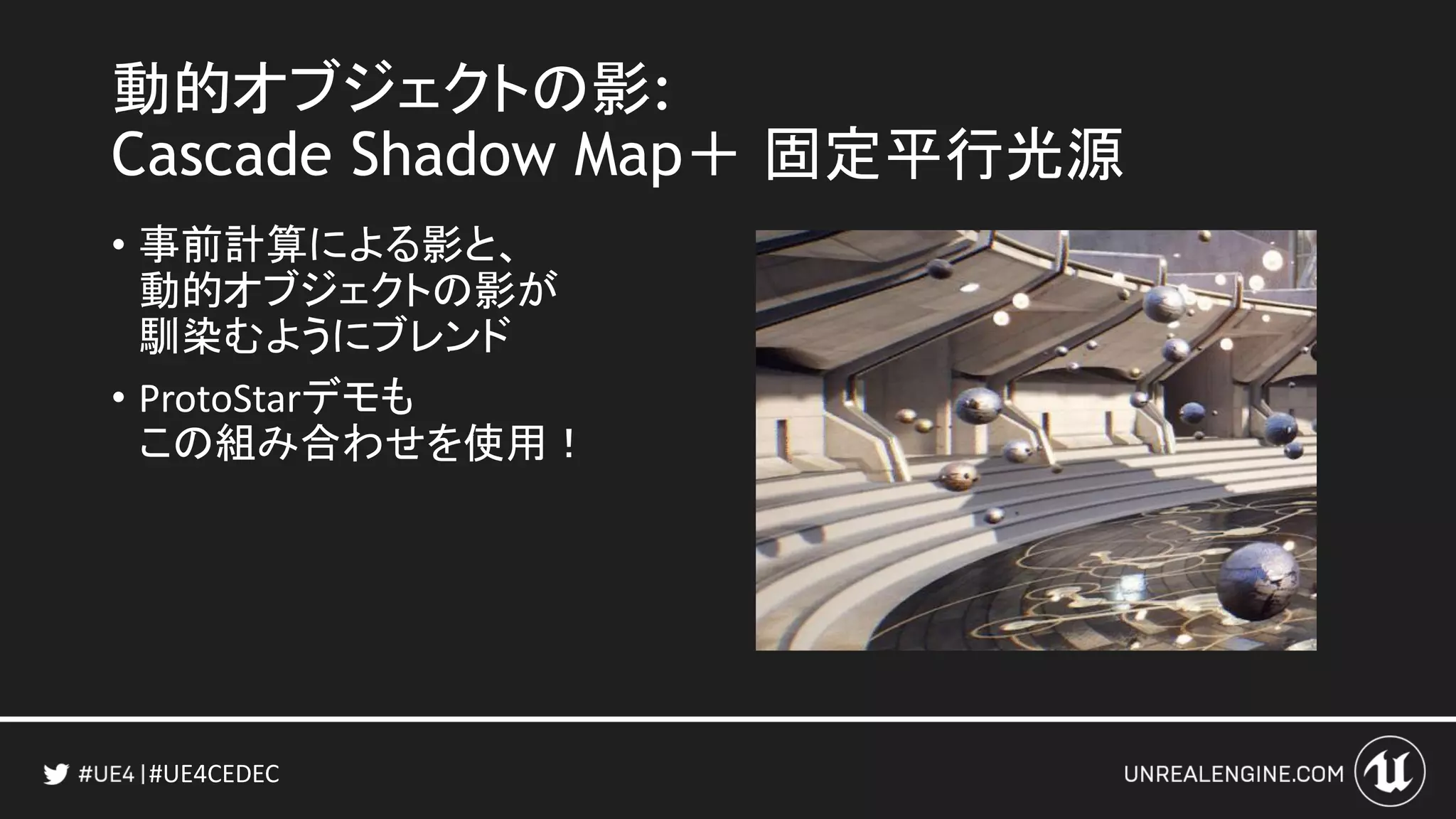

- 39. #UE4CEDEC 動的オブジェクトの影: Cascade Shadow Map＋固定平行光源 • 事前計算による影と、 動的オブジェクトの影が 馴染むようにブレンド • ProtoStarデモも この組み合わせを使用！
- 40. #UE4CEDEC 完全にダイナミックな影: Cascade Shadow Map＋ 動的平行光源 ライティングをすべて動的に処理 利点 • ランタイム実行時に ライト方向、強さなどを変更可能 • 事前計算のライティングデータがない • メモリ使用量とパッケージサイズの削減 欠点 • すべてのシーン内オブジェクトに対して 影計算を行うため描画コストが増加

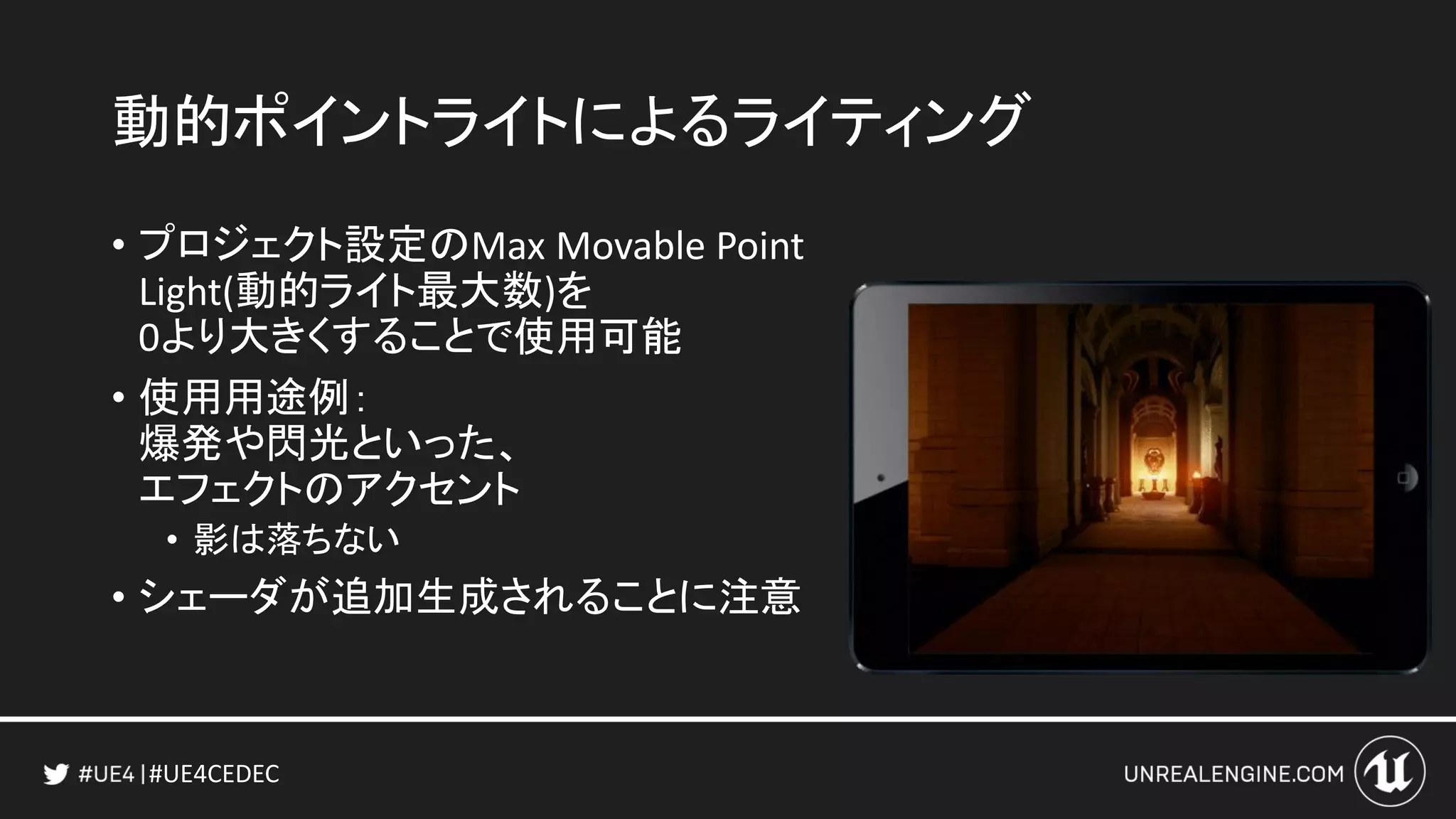

- 41. #UE4CEDEC 動的ポイントライトによるライティング • プロジェクト設定のMax MovablePoint Light(動的ライト最大数)を 0より大きくすることで使用可能 • 使用用途例： 爆発や閃光といった、 エフェクトのアクセント • 影は落ちない • シェーダが追加生成されることに注意
- 42.

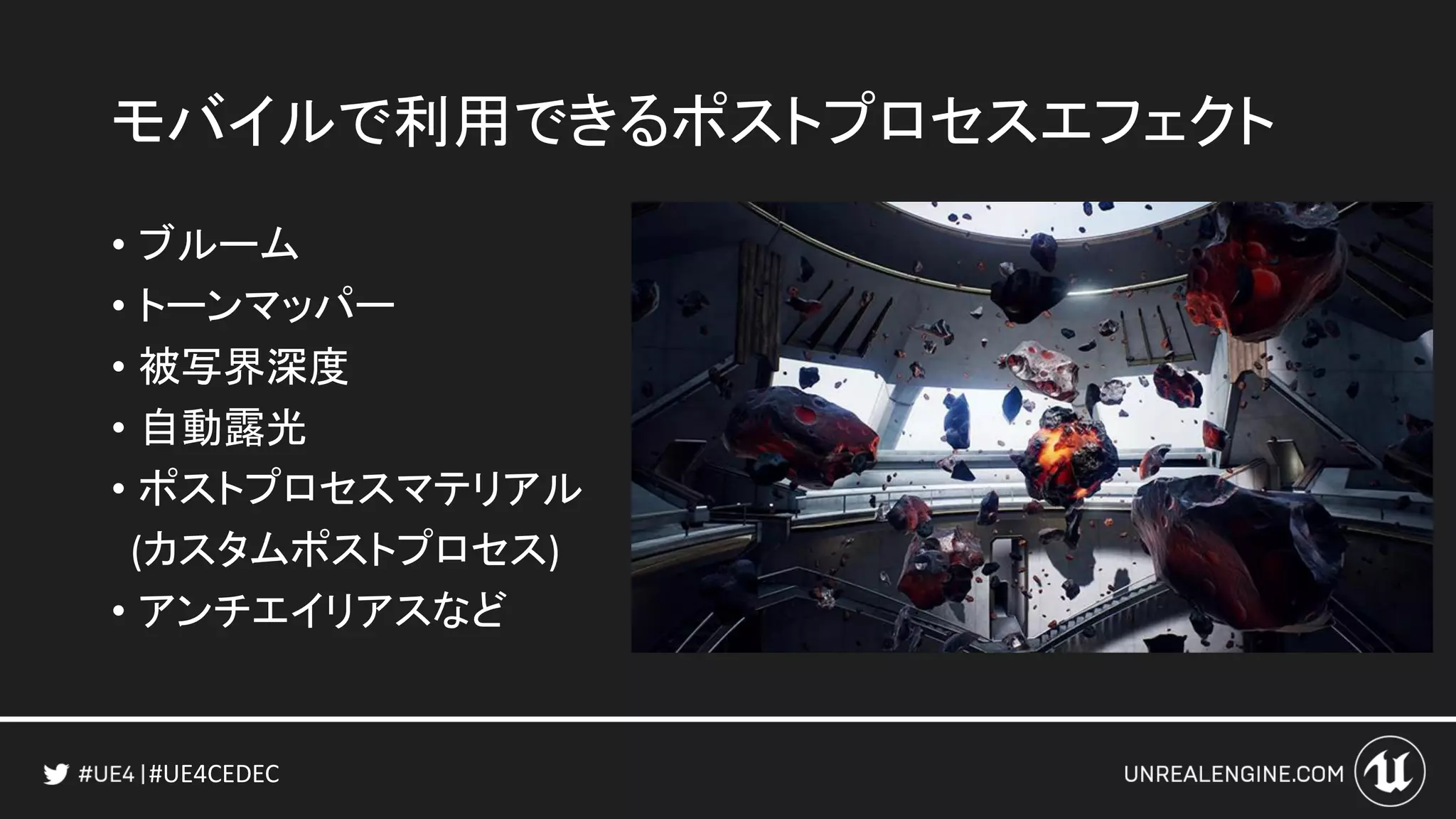

- 43. #UE4CEDEC モバイルで利用できるポストプロセスエフェクト • ブルーム • トーンマッパー •被写界深度 • 自動露光 • ポストプロセスマテリアル (カスタムポストプロセス) • アンチエイリアスなど
- 44.
- 45.
- 46.

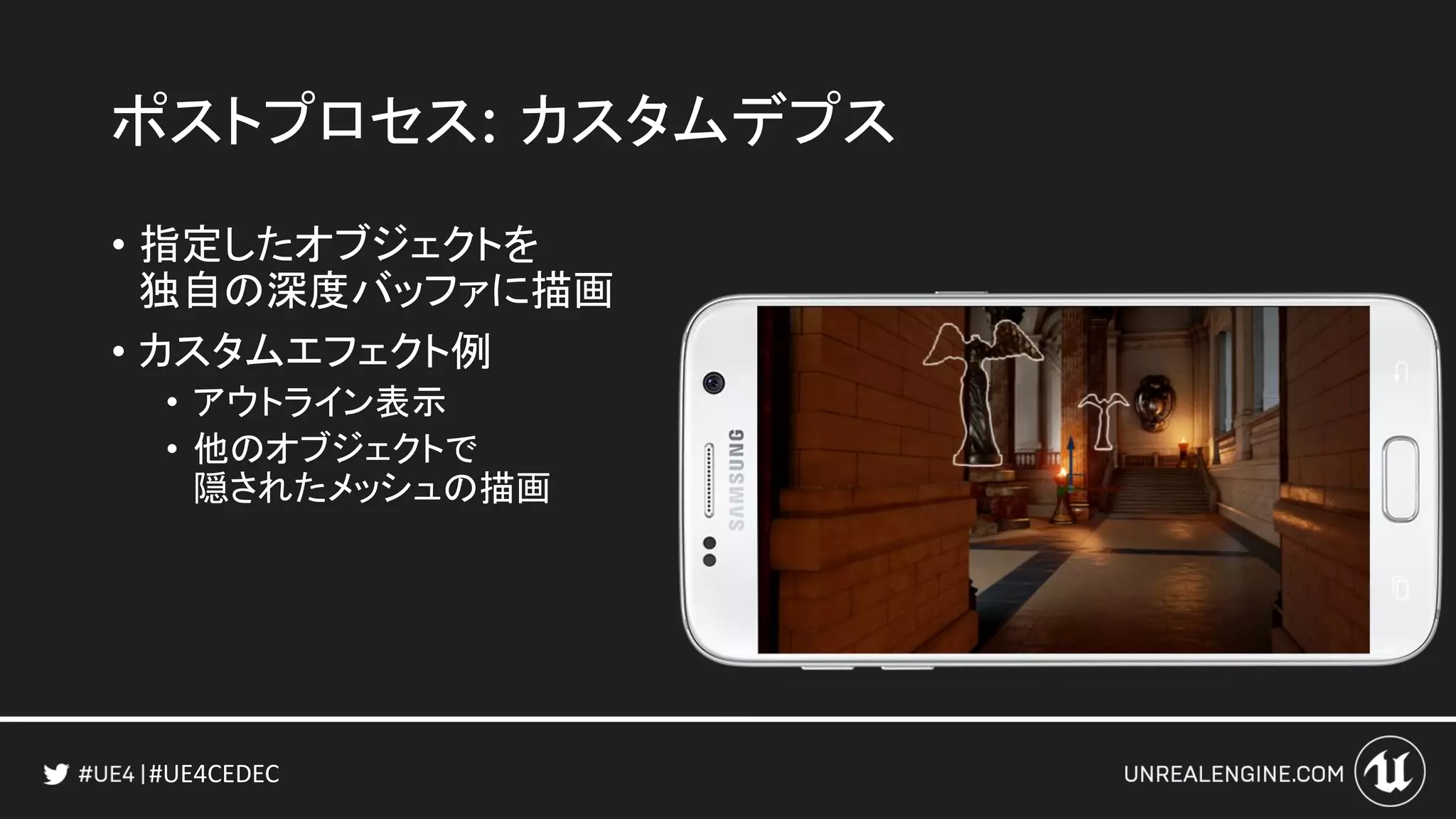

- 47. #UE4CEDEC ポストプロセス: カスタムデプス • 指定したオブジェクトを 独自の深度バッファに描画 •カスタムエフェクト例 • アウトライン表示 • 他のオブジェクトで 隠されたメッシュの描画

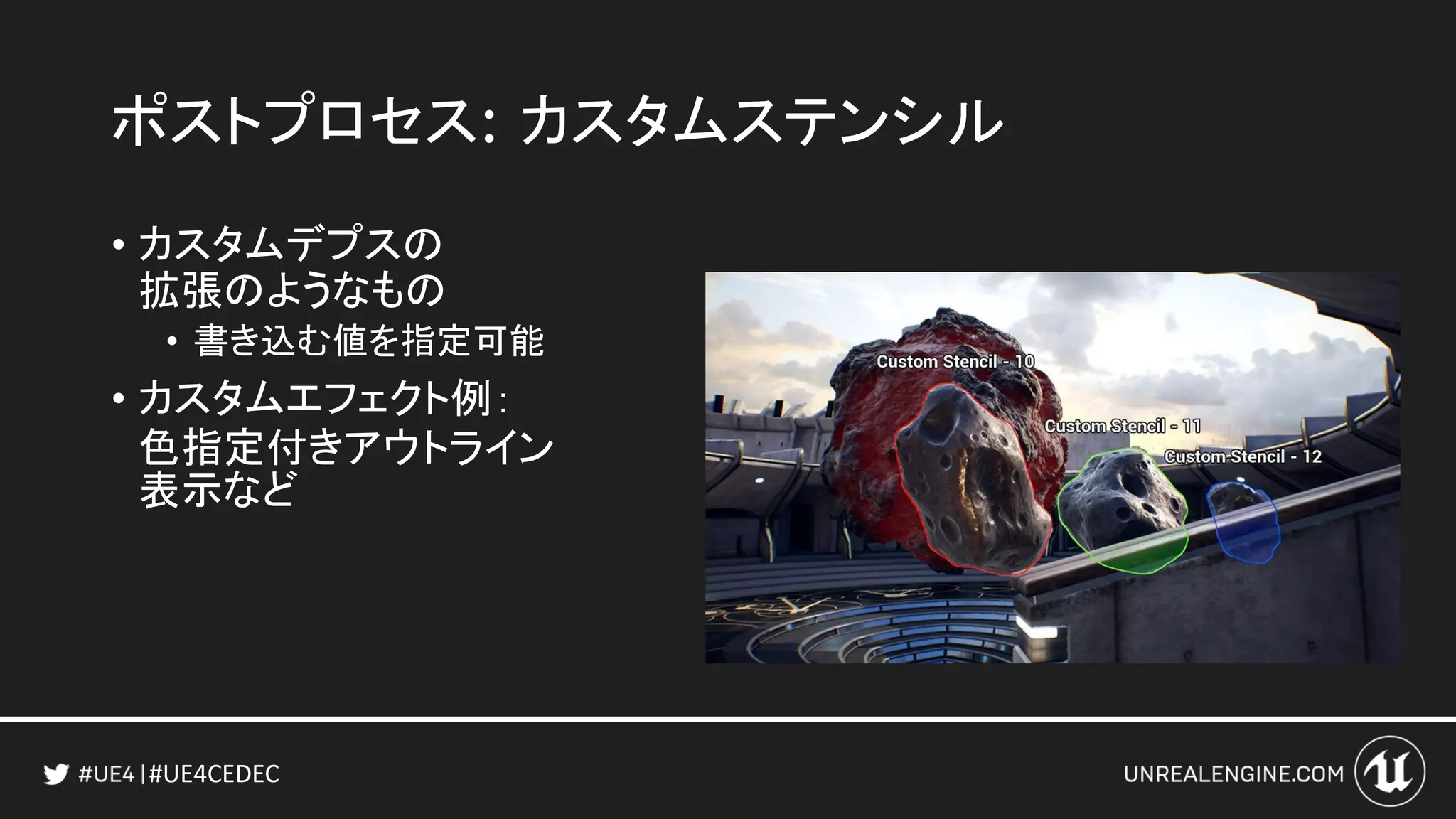

- 48. #UE4CEDEC ポストプロセス: カスタムステンシル • カスタムデプスの 拡張のようなもの •書き込む値を指定可能 • カスタムエフェクト例： 色指定付きアウトライン 表示など
- 49. #UE4CEDEC モバイル向けの最新レンダリング機能まとめ • ハイエンド向けの ES3.1設定の開発が可能に • 機能追加が進んでいて、 リッチなグラフィックを モバイルでも実現できます！ •反射 • リアルタイムの影 • GPUパーティクル • ポストプロセスの強化

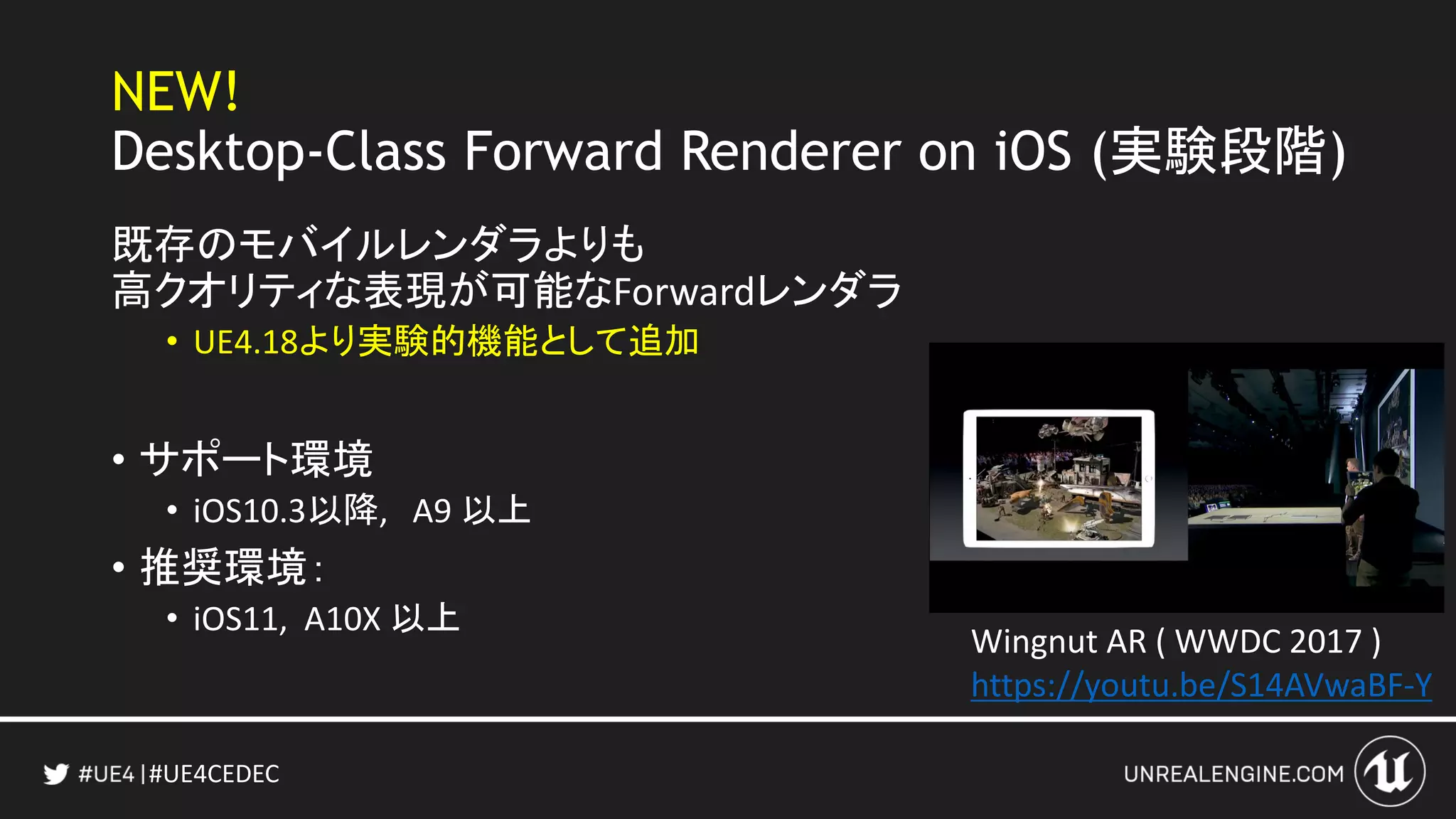

- 50. #UE4CEDEC NEW! Desktop-Class Forward Rendereron iOS (実験段階) 既存のモバイルレンダラよりも 高クオリティな表現が可能なForwardレンダラ • UE4.18より実験的機能として追加 • サポート環境 • iOS10.3以降, A9 以上 • 推奨環境： • iOS11, A10X 以上 Wingnut AR ( WWDC 2017 ) https://youtu.be/S14AVwaBF-Y

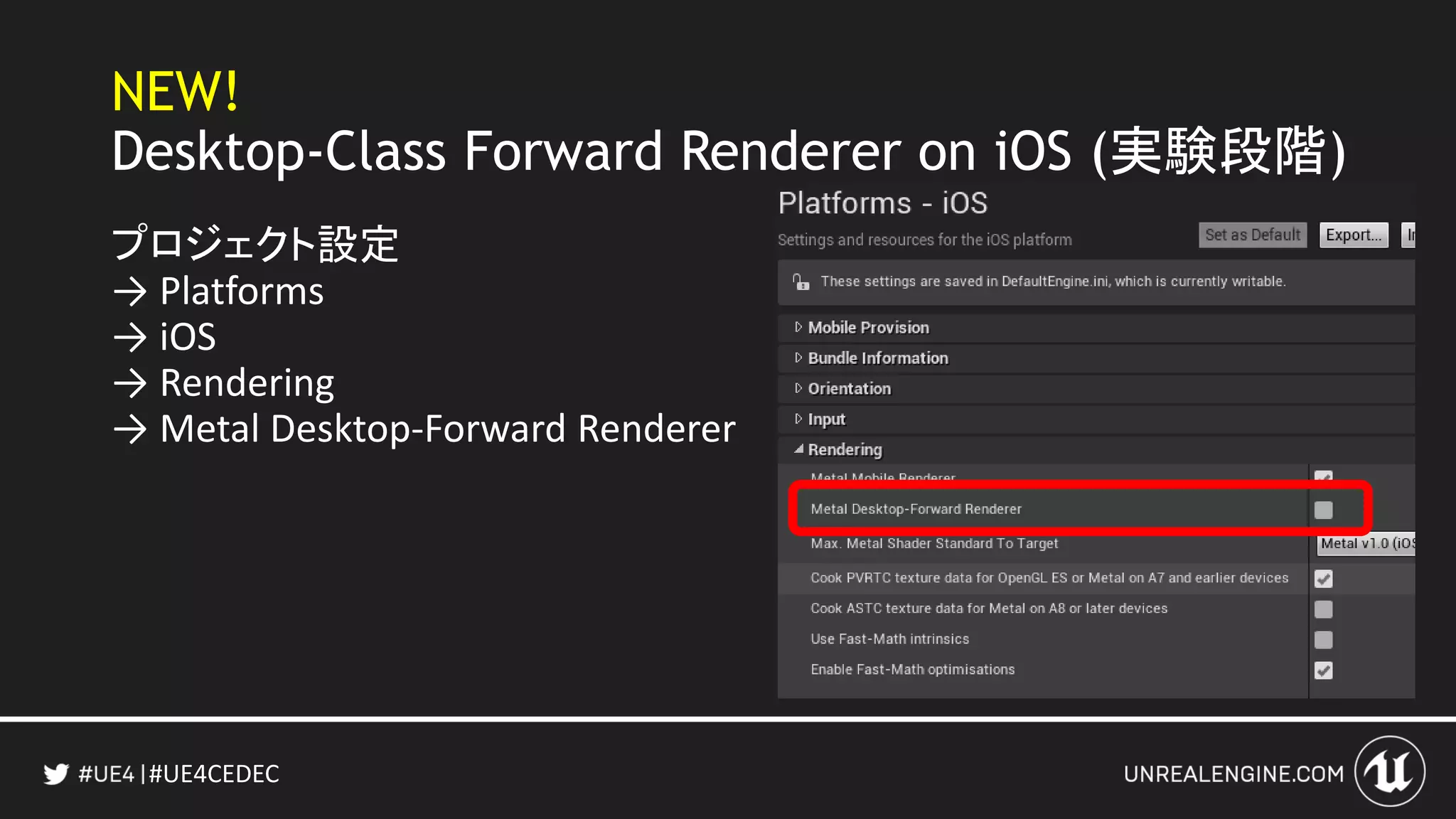

- 51. #UE4CEDEC NEW! Desktop-Class Forward Rendereron iOS (実験段階) プロジェクト設定 → Platforms → iOS → Rendering → Metal Desktop-Forward Renderer
- 52. #UE4CEDEC アウトライン • PC開発環境とモバイル開発環境の違い • モバイル向けの最新レンダリング機能の紹介 •モバイル開発でよく使うあの機能、UE4のどこにあるの？ • UE4.18における モバイルに関する更新 • モバイル開発あるある問題とその対策・Tips紹介
- 53. #UE4CEDEC • モバイルプレビュー機能 • Android/ iOS の プラットフォーム対応 • ゲーム内広告・アナリティクス • コンテンツアップデート • その他 モバイル開発でよく使うあの機能 in UE4

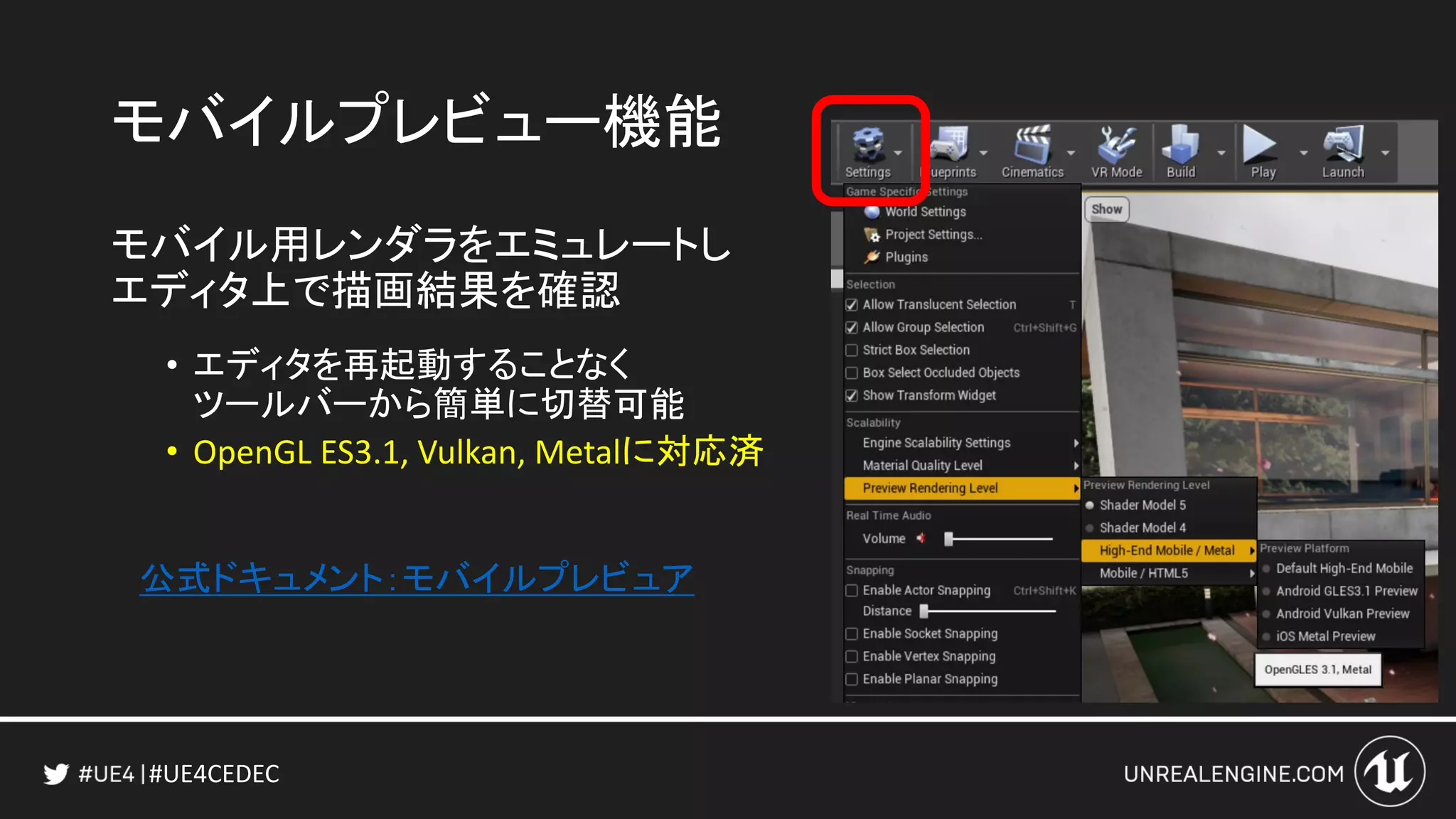

- 54. #UE4CEDEC モバイルプレビュー機能 モバイル用レンダラをエミュレートし エディタ上で描画結果を確認 • エディタを再起動することなく ツールバーから簡単に切替可能 • OpenGLES3.1, Vulkan, Metalに対応済 公式ドキュメント：モバイルプレビュア
- 55. #UE4CEDEC New! Improvements to "DeviceMobile Preview“ 特定のデバイスにおけるハード性能・設定をより細かくエミュレート • 画面解像度 • GPU機能 • デバイスプロファイル(後述) などなど
- 56. #UE4CEDEC New! Improvements to "DeviceMobile Preview“ 対象デバイス設定は自由に編集・追加可能 • Engine¥Content¥Editor¥PIEPreviewDeviceSpecs エディタ設定の Enable mobile PIE with preview device launch options
- 57.

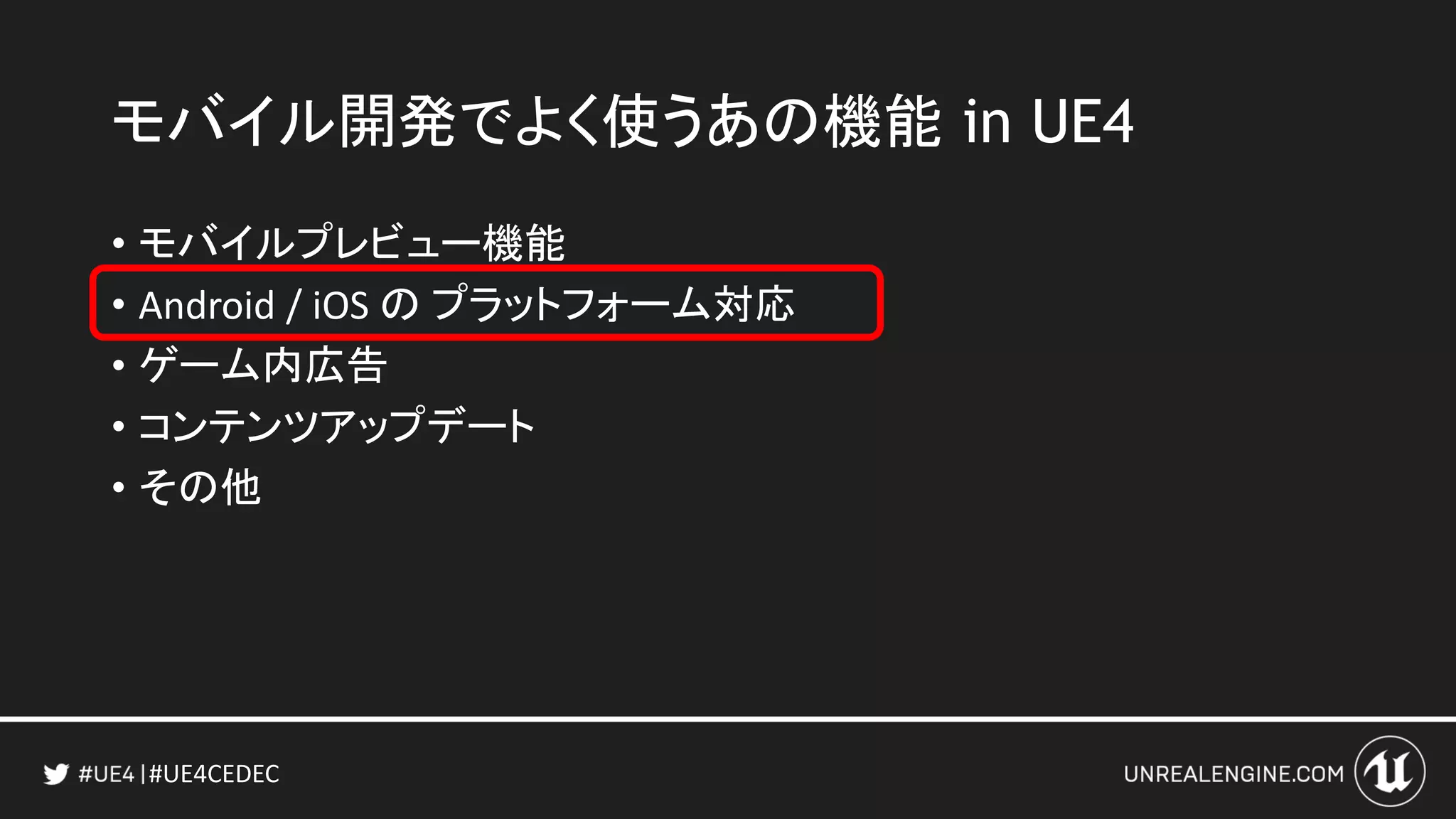

- 58. #UE4CEDEC • モバイルプレビュー機能 • Android/ iOS の プラットフォーム対応 • ゲーム内広告 • コンテンツアップデート • その他 モバイル開発でよく使うあの機能 in UE4

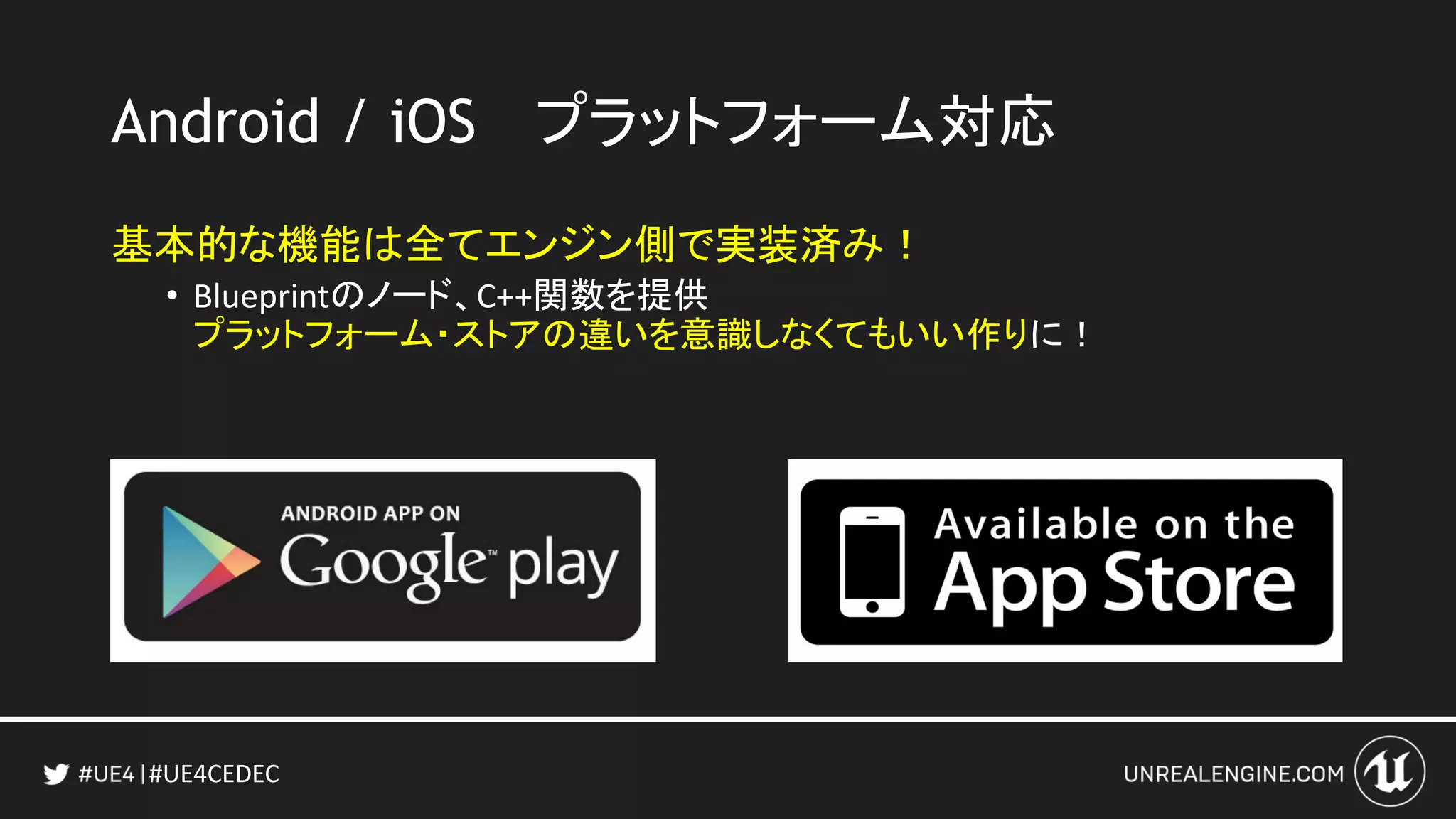

- 59. #UE4CEDEC Android / iOSプラットフォーム対応 基本的な機能は全てエンジン側で実装済み！ • Blueprintのノード、C++関数を提供 プラットフォーム・ストアの違いを意識しなくてもいい作りに！

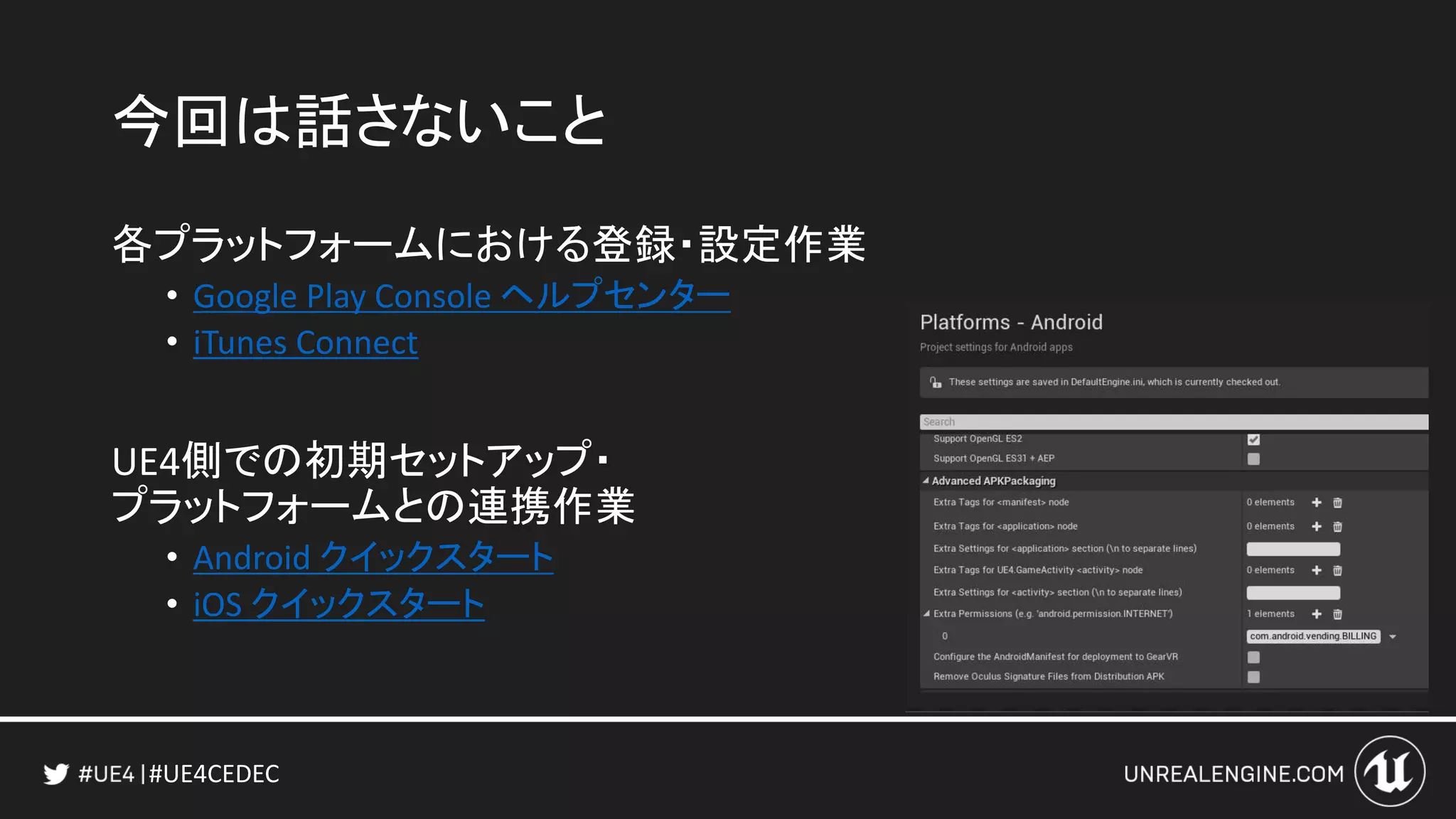

- 60. #UE4CEDEC 今回は話さないこと 各プラットフォームにおける登録・設定作業 • Google PlayConsole ヘルプセンター • iTunes Connect UE4側での初期セットアップ・ プラットフォームとの連携作業 • Android クイックスタート • iOS クイックスタート
- 61.
- 62.
- 63.
- 64.
- 65.

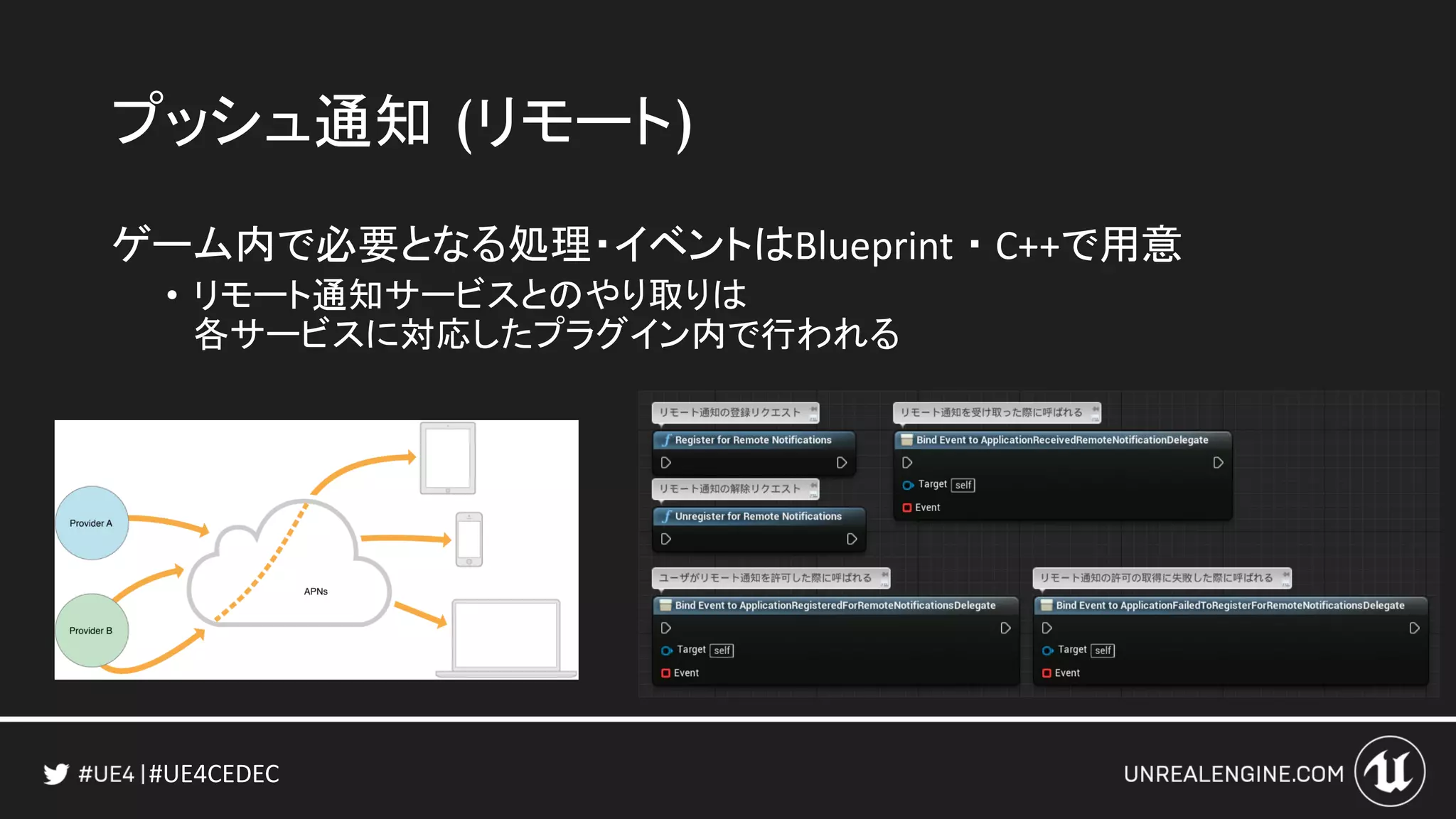

- 66. #UE4CEDEC プッシュ通知 (リモート) ゲーム内で必要となる処理・イベントはBlueprint ・C++で用意 • リモート通知サービスとのやり取りは 各サービスに対応したプラグイン内で行われる

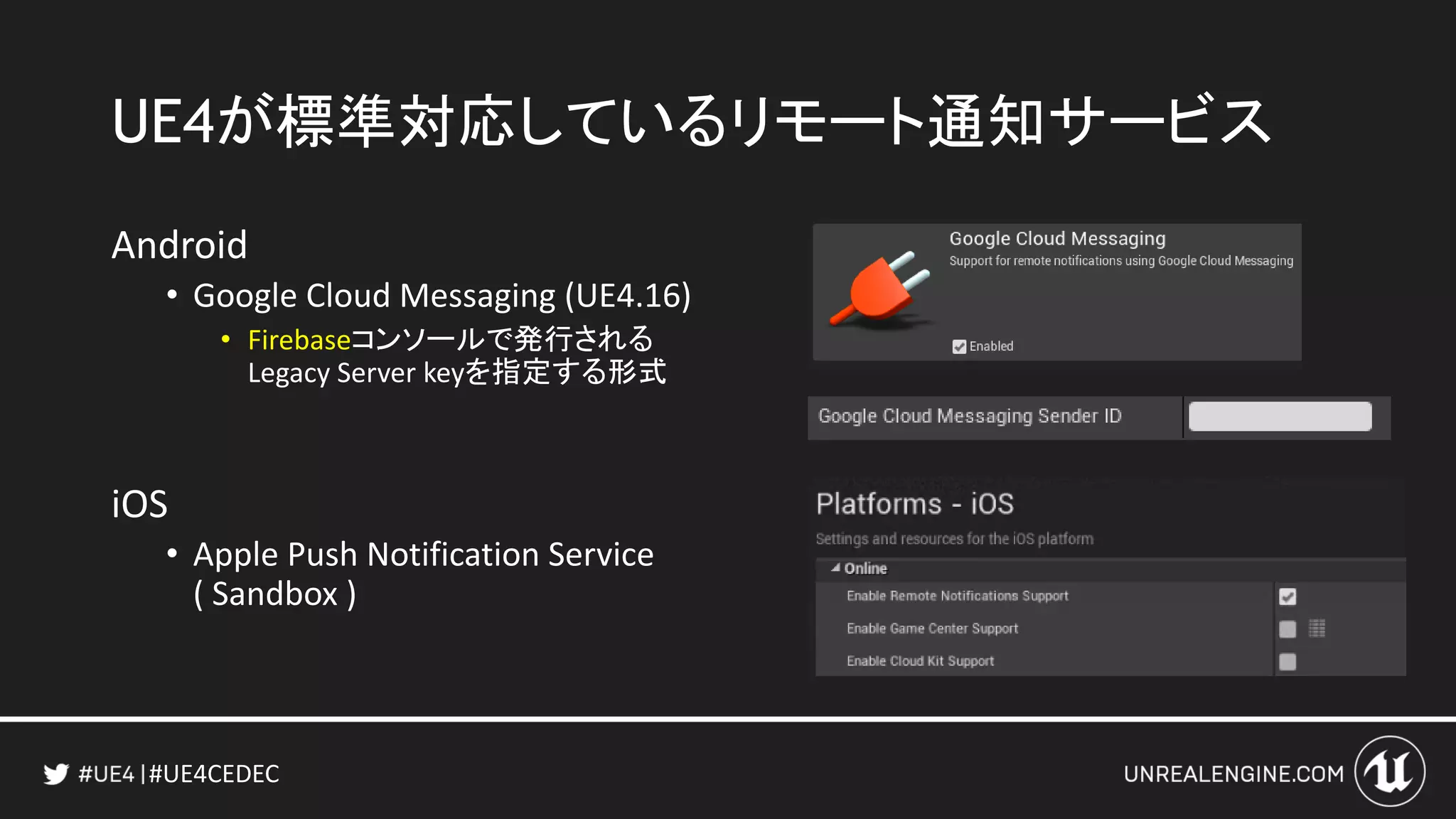

- 67. #UE4CEDEC UE4が標準対応しているリモート通知サービス Android • Google CloudMessaging (UE4.16) • Firebaseコンソールで発行される Legacy Server keyを指定する形式 iOS • Apple Push Notification Service ( Sandbox )
- 68.

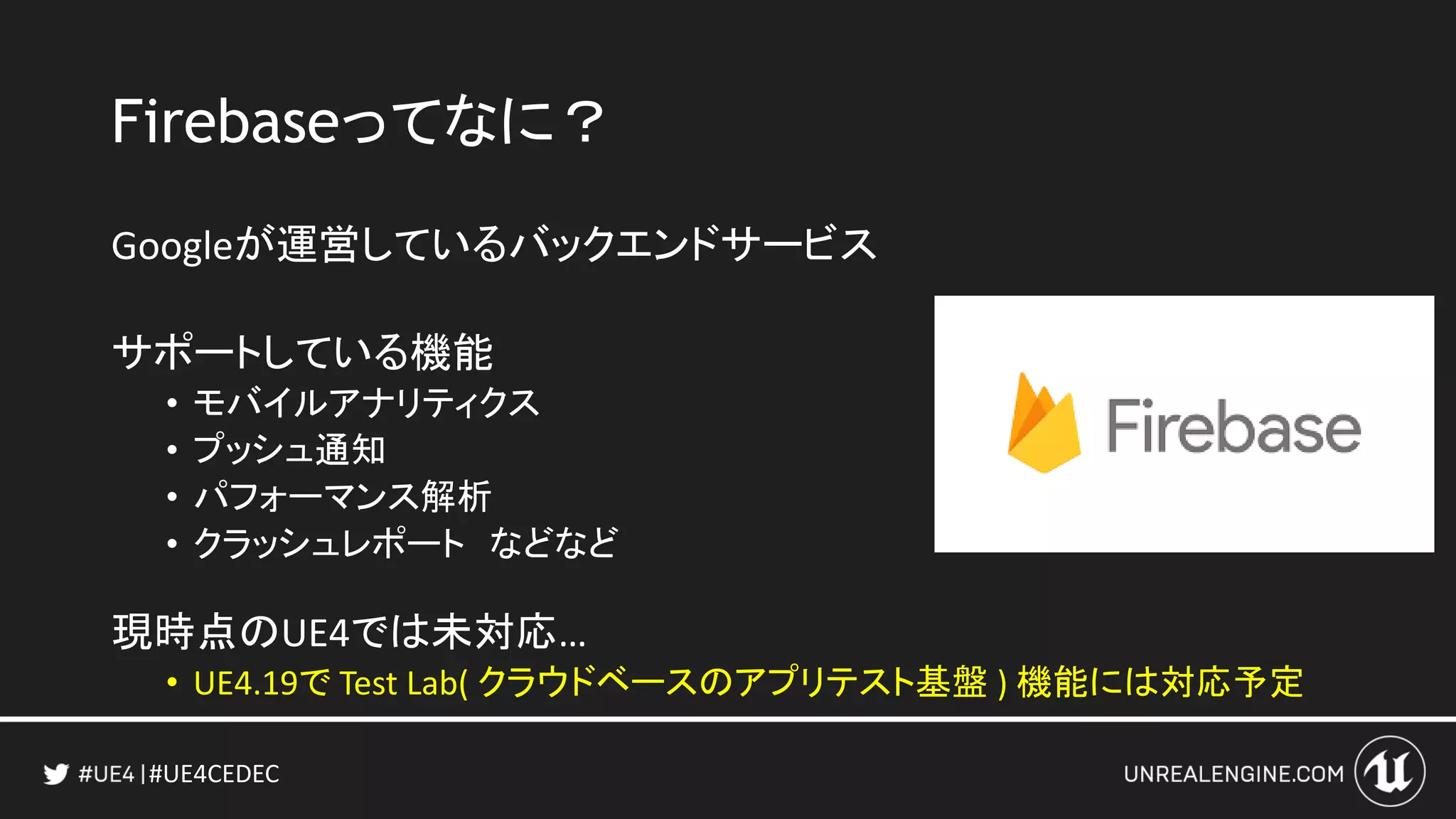

- 69. #UE4CEDEC Firebaseってなに？ Googleが運営しているバックエンドサービス サポートしている機能 • モバイルアナリティクス • プッシュ通知 •パフォーマンス解析 • クラッシュレポート などなど 現時点のUE4では未対応… • UE4.19で Test Lab( クラウドベースのアプリテスト基盤 ) 機能には対応予定

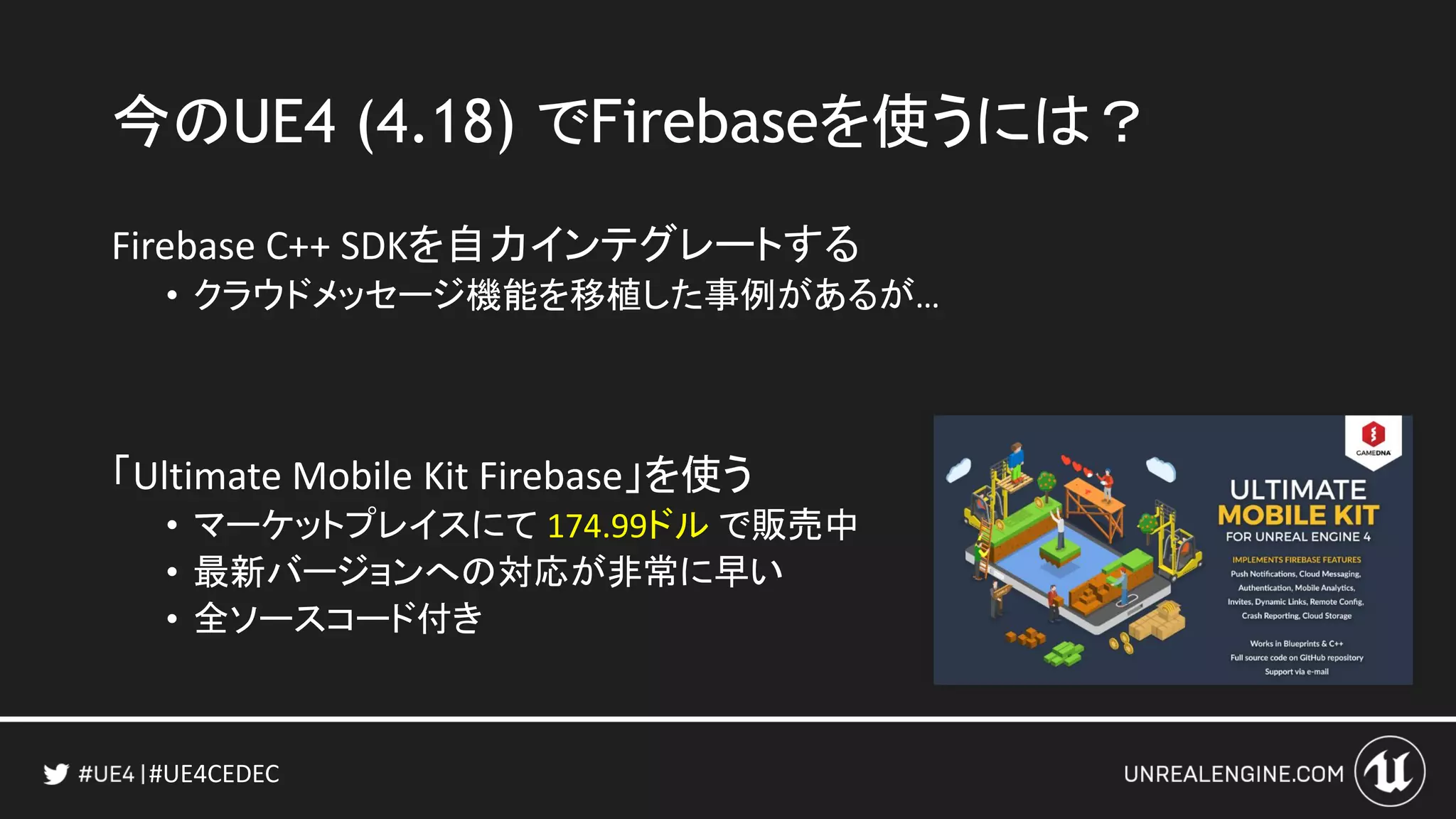

- 70. #UE4CEDEC 今のUE4 (4.18) でFirebaseを使うには？ FirebaseC++ SDKを自力インテグレートする • クラウドメッセージ機能を移植した事例があるが… 「Ultimate Mobile Kit Firebase」を使う • マーケットプレイスにて 174.99ドル で販売中 • 最新バージョンへの対応が非常に早い • 全ソースコード付き

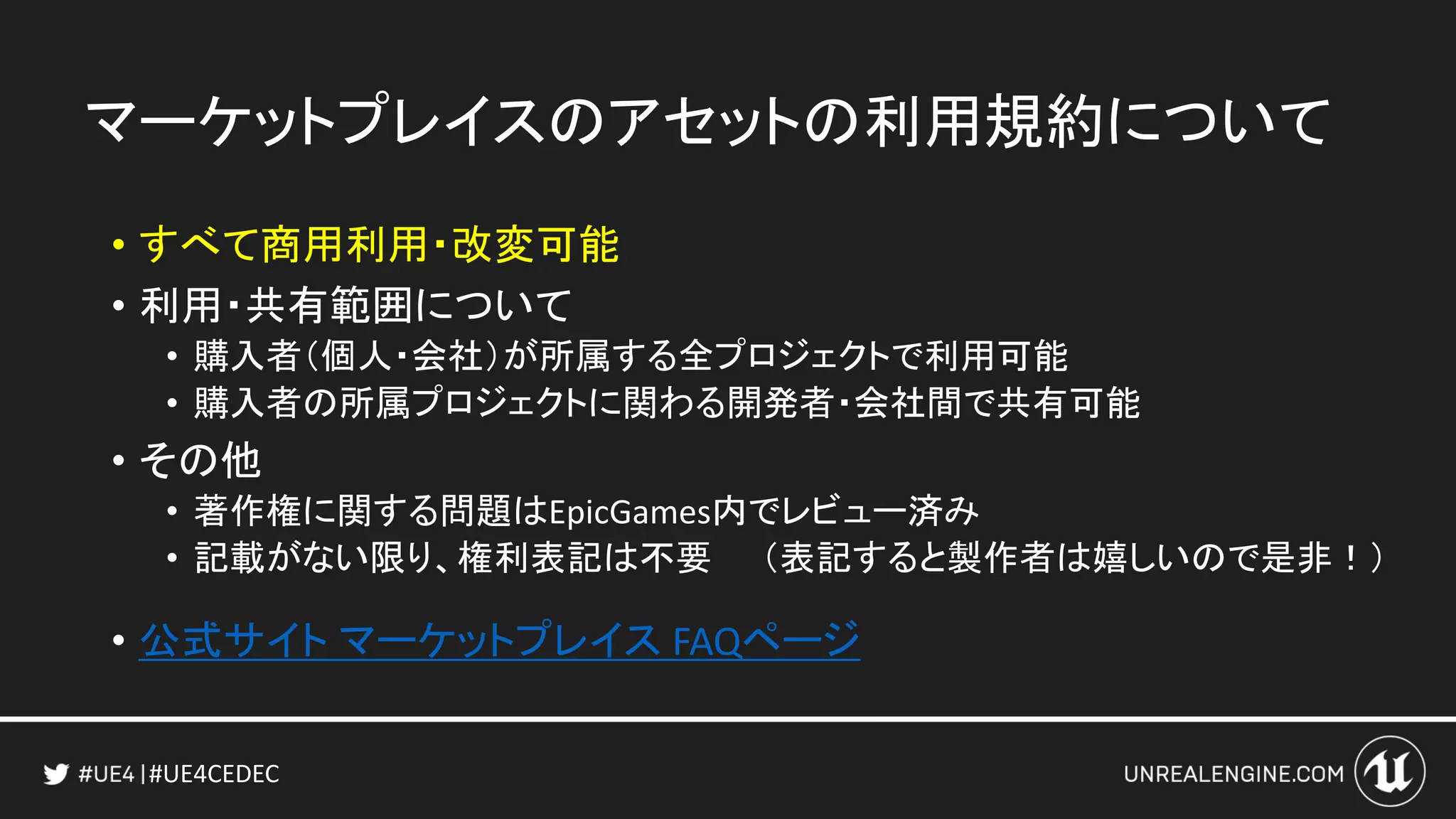

- 71. #UE4CEDEC マーケットプレイスのアセットの利用規約について • すべて商用利用・改変可能 • 利用・共有範囲について •購入者（個人・会社）が所属する全プロジェクトで利用可能 • 購入者の所属プロジェクトに関わる開発者・会社間で共有可能 • その他 • 著作権に関する問題はEpicGames内でレビュー済み • 記載がない限り、権利表記は不要 （表記すると製作者は嬉しいので是非！） • 公式サイト マーケットプレイス FAQページ
- 72.
- 73. #UE4CEDEC • モバイルプレビュー機能 • Android/ iOS の プラットフォーム対応 • ゲーム内広告・アナリティクス • コンテンツアップデート • その他 モバイル開発でよく使うあの機能 in UE4
- 74.
- 75.
- 76. #UE4CEDEC 動画広告（ Rewarded Video） 残念ながら未対応… • みなさまの熱いリクエストをお待ちしております！ 動画見ると 30コインGet!

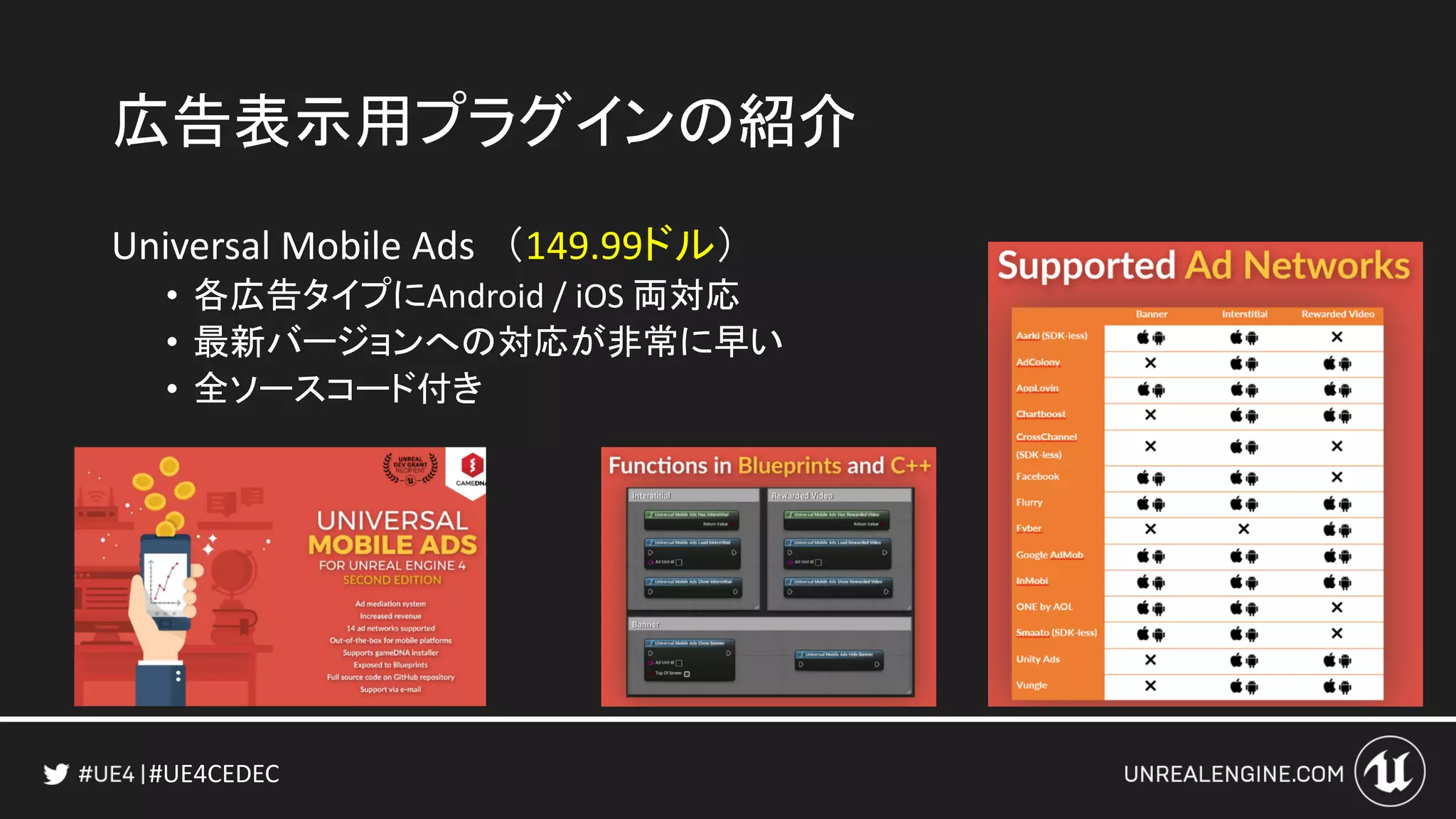

- 77. #UE4CEDEC 広告表示用プラグインの紹介 Universal Mobile Ads（149.99ドル） • 各広告タイプにAndroid / iOS 両対応 • 最新バージョンへの対応が非常に早い • 全ソースコード付き
- 78. #UE4CEDEC インゲーム アナリティクス （解析ツール） ゲーム内で必要となる処理・イベントはBlueprint・ C++で用意 • サービスとのやり取りは 各サービスに対応したプラグイン内で行われる 公式ドキュメント ブループリントアナリティクスプラグイン

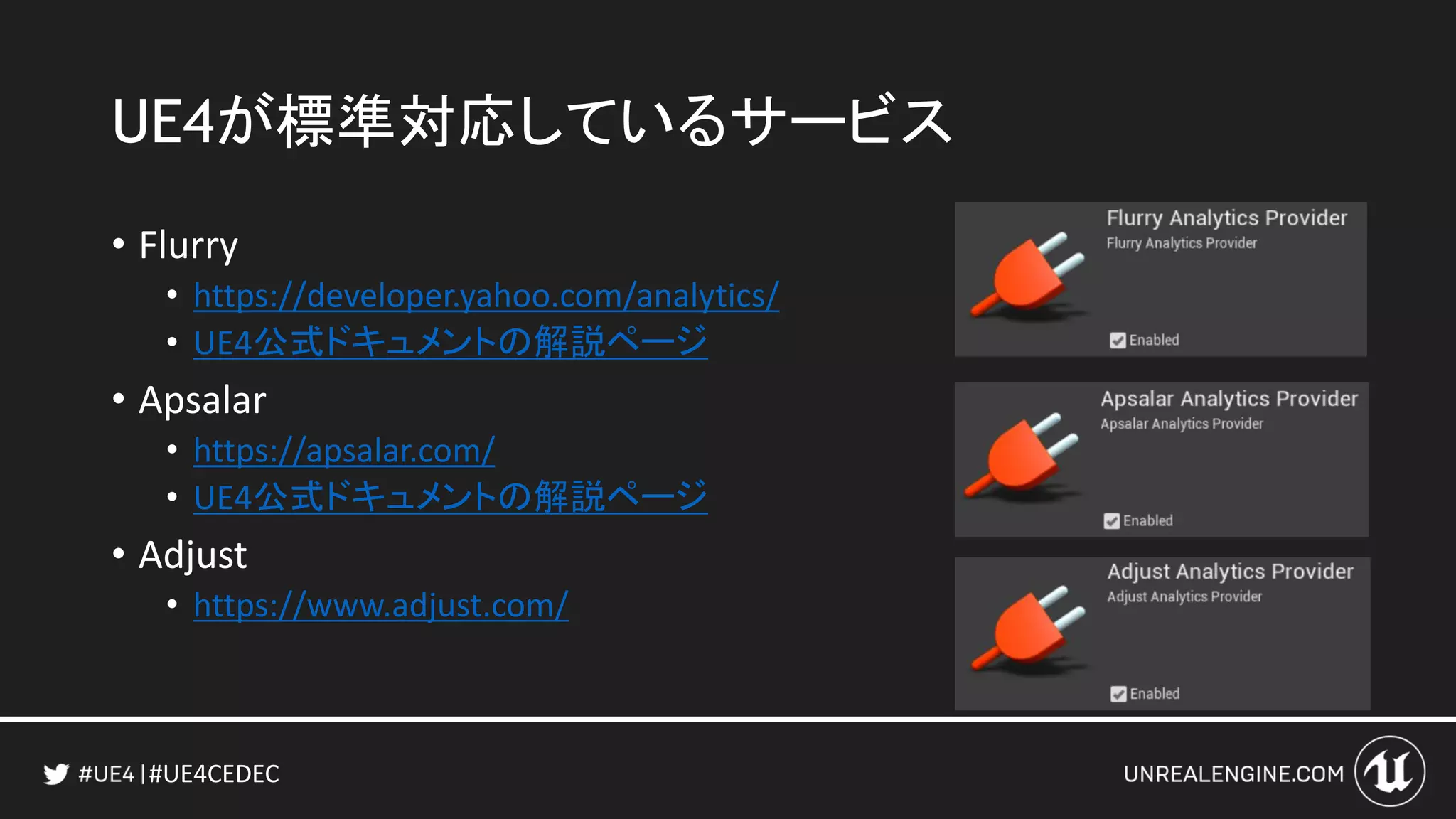

- 79. #UE4CEDEC UE4が標準対応しているサービス • Flurry • https://developer.yahoo.com/analytics/ •UE4公式ドキュメントの解説ページ • Apsalar • https://apsalar.com/ • UE4公式ドキュメントの解説ページ • Adjust • https://www.adjust.com/

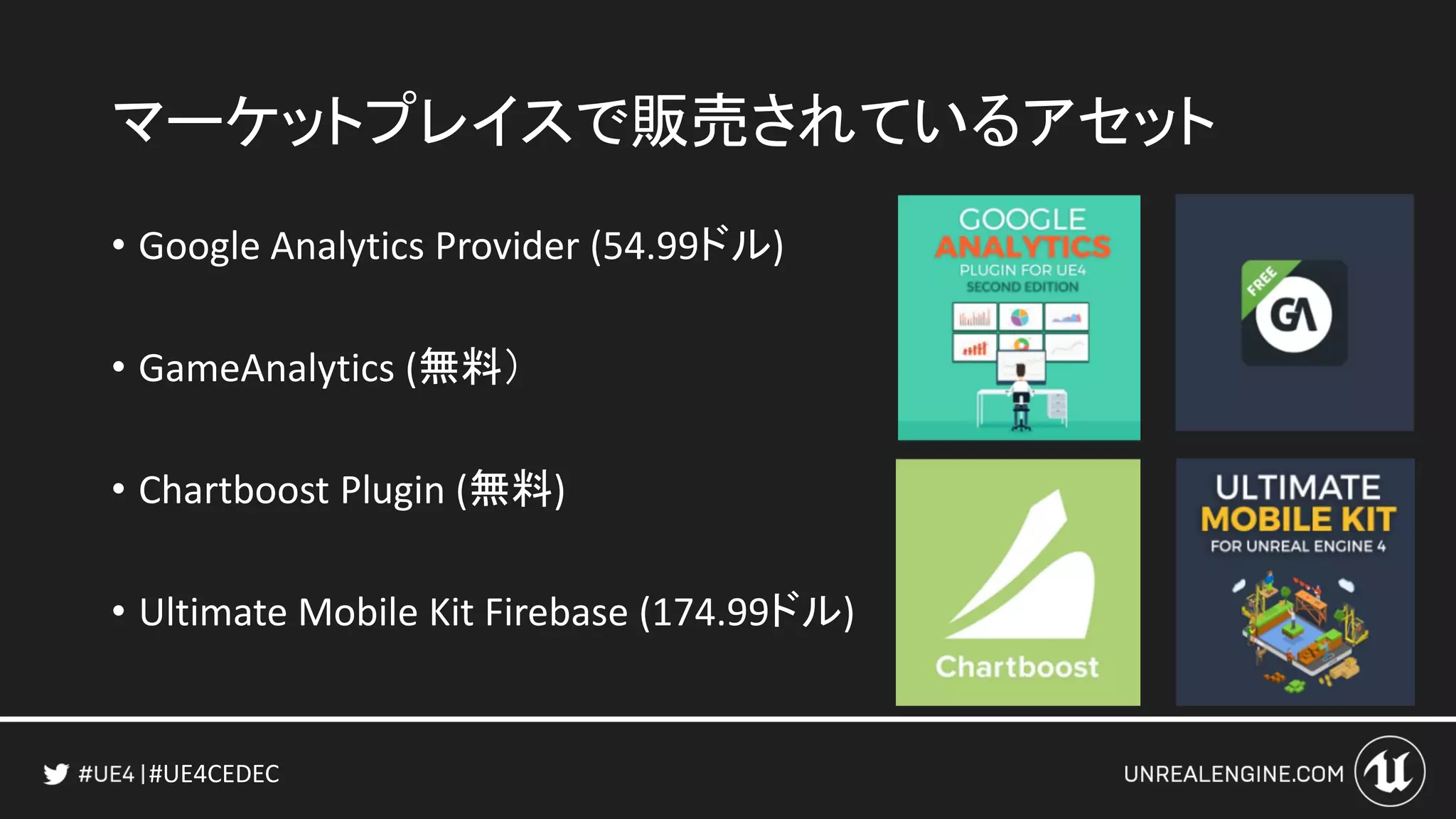

- 80. #UE4CEDEC マーケットプレイスで販売されているアセット • Google AnalyticsProvider (54.99ドル) • GameAnalytics (無料） • Chartboost Plugin (無料) • Ultimate Mobile Kit Firebase (174.99ドル)
- 81. #UE4CEDEC • モバイルプレビュー機能 • Android/ iOS の プラットフォーム対応 • ゲーム内広告・アナリティクス • コンテンツアップデート • その他 モバイル開発でよく使うあの機能 in UE4

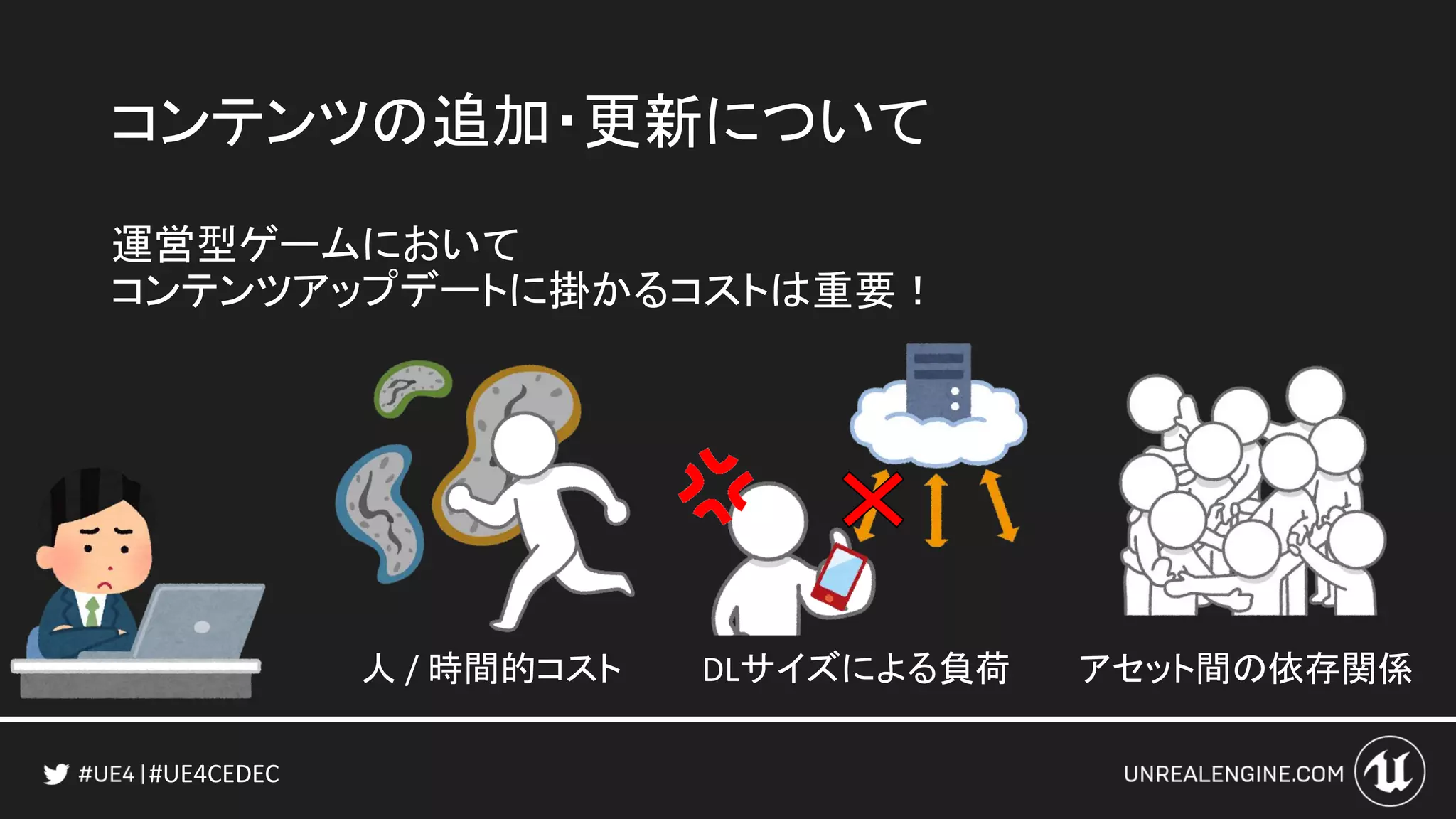

- 82.

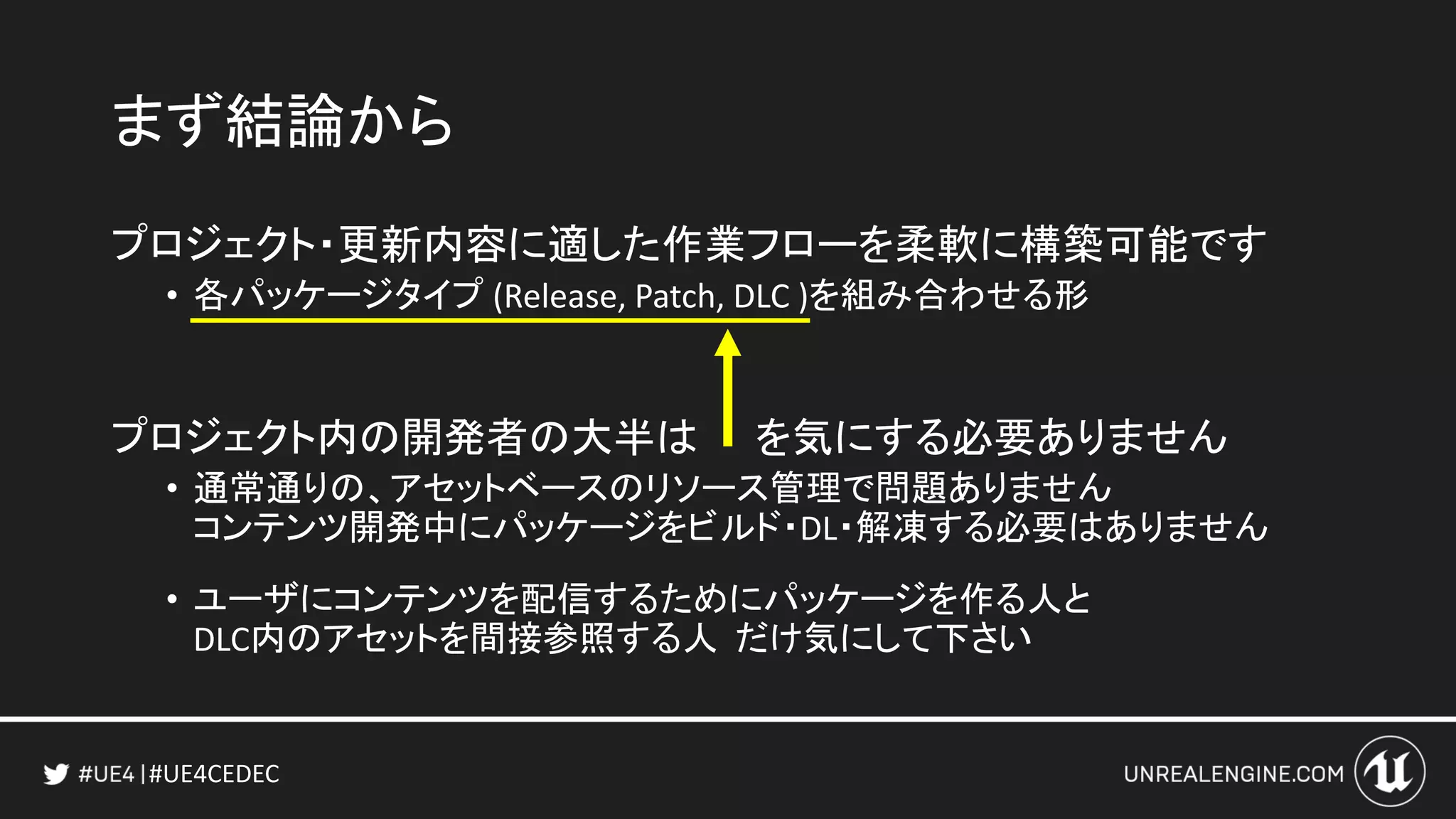

- 83. #UE4CEDEC まず結論から プロジェクト・更新内容に適した作業フローを柔軟に構築可能です • 各パッケージタイプ (Release,Patch, DLC )を組み合わせる形 プロジェクト内の開発者の大半は を気にする必要ありません • 通常通りの、アセットベースのリソース管理で問題ありません コンテンツ開発中にパッケージをビルド・DL・解凍する必要はありません • ユーザにコンテンツを配信するためにパッケージを作る人と DLC内のアセットを間接参照する人 だけ気にして下さい

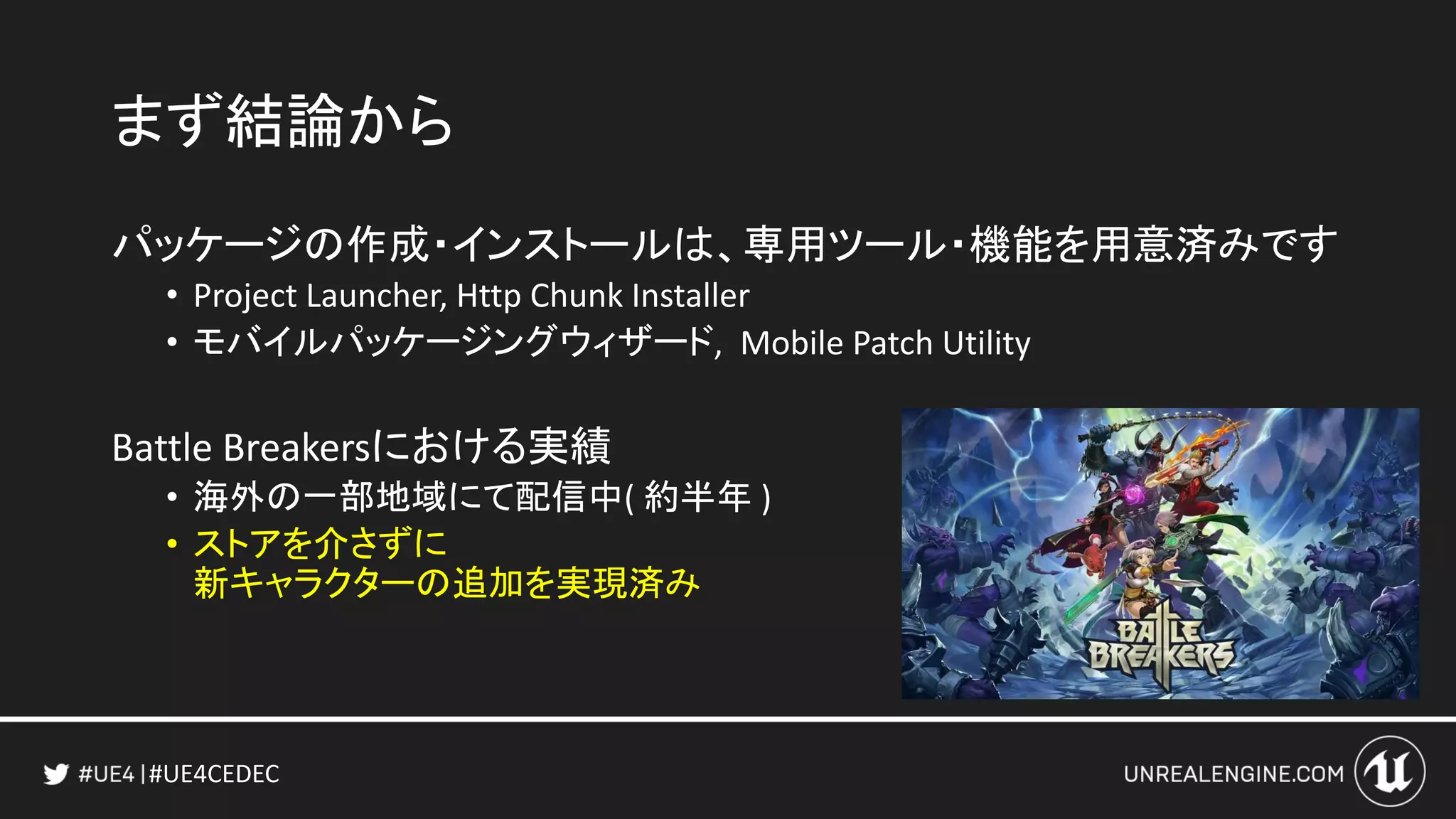

- 84. #UE4CEDEC まず結論から パッケージの作成・インストールは、専用ツール・機能を用意済みです • Project Launcher,Http Chunk Installer • モバイルパッケージングウィザード, Mobile Patch Utility Battle Breakersにおける実績 • 海外の一部地域にて配信中( 約半年 ) • ストアを介さずに 新キャラクターの追加を実現済み

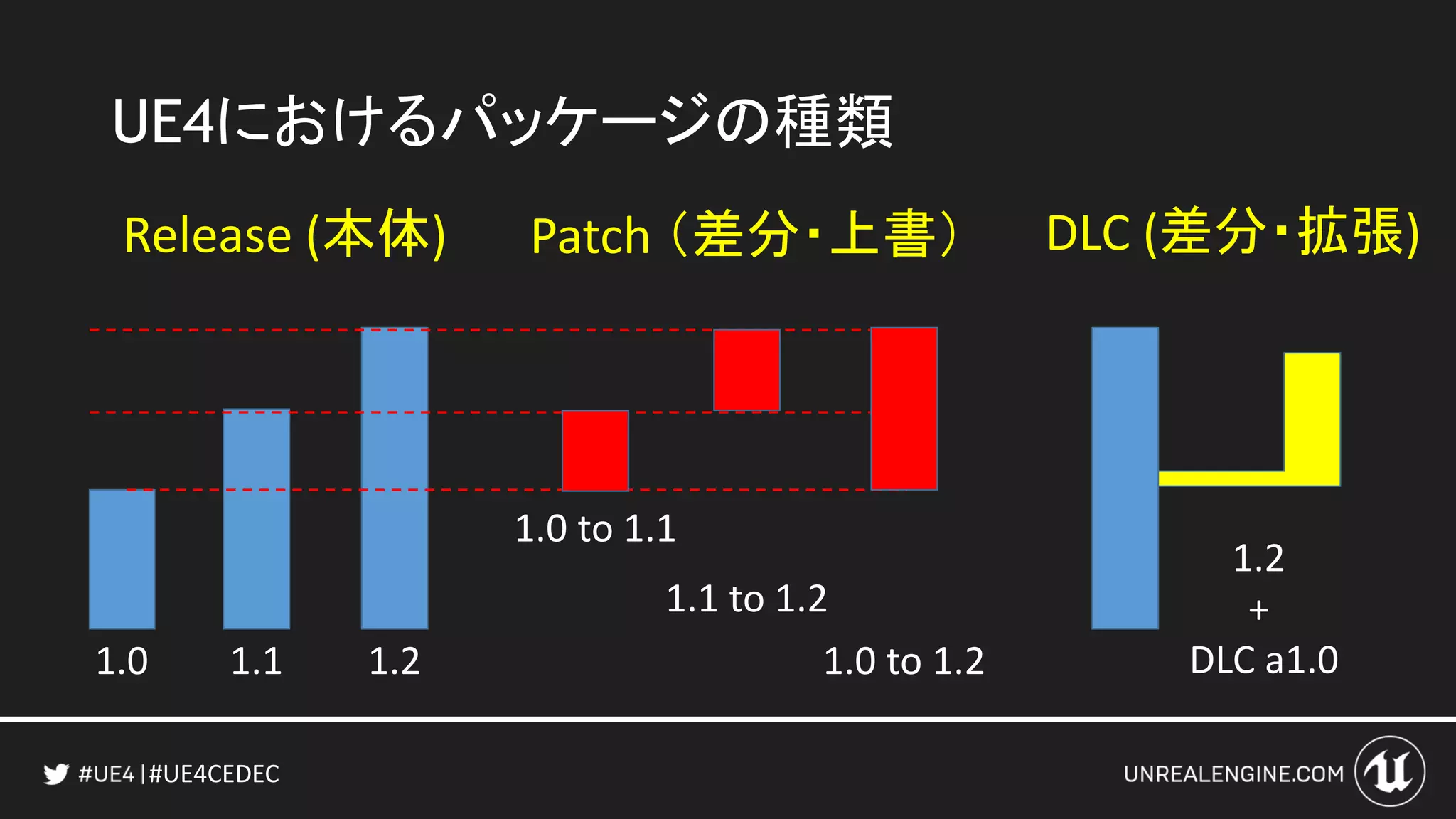

- 85. #UE4CEDEC UE4におけるパッケージの種類 Release (本体) 1.0 1.1 Patch（差分・上書） 1.2 1.0 to 1.1 1.1 to 1.2 1.0 to 1.2 DLC (差分・拡張) 1.2 + DLC a1.0
- 86.

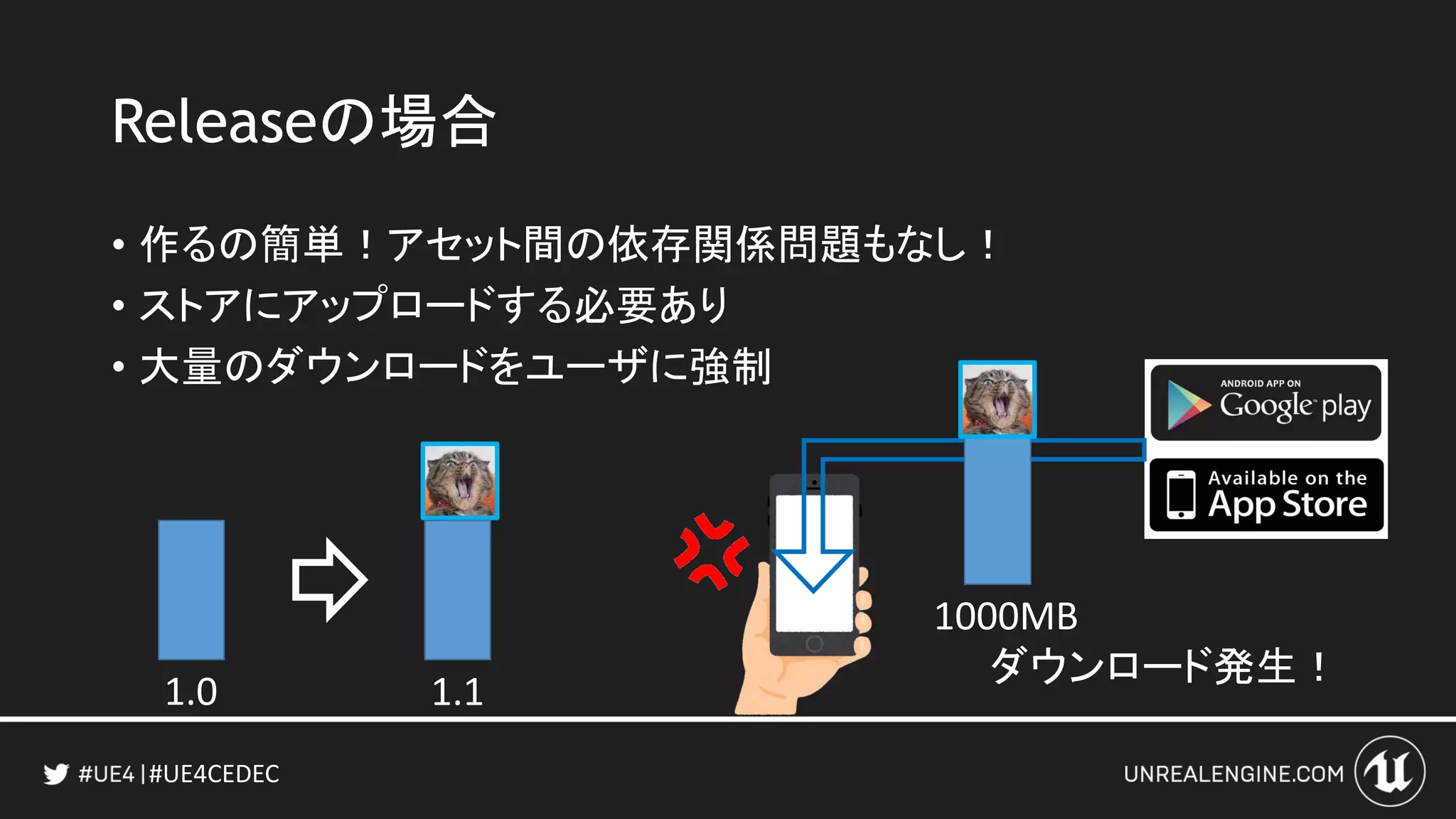

- 87. #UE4CEDEC Releaseの場合 • 作るの簡単！アセット間の依存関係問題もなし！ • ストアにアップロードする必要あり •大量のダウンロードをユーザに強制 1.0 1.1 1000MB ダウンロード発生！

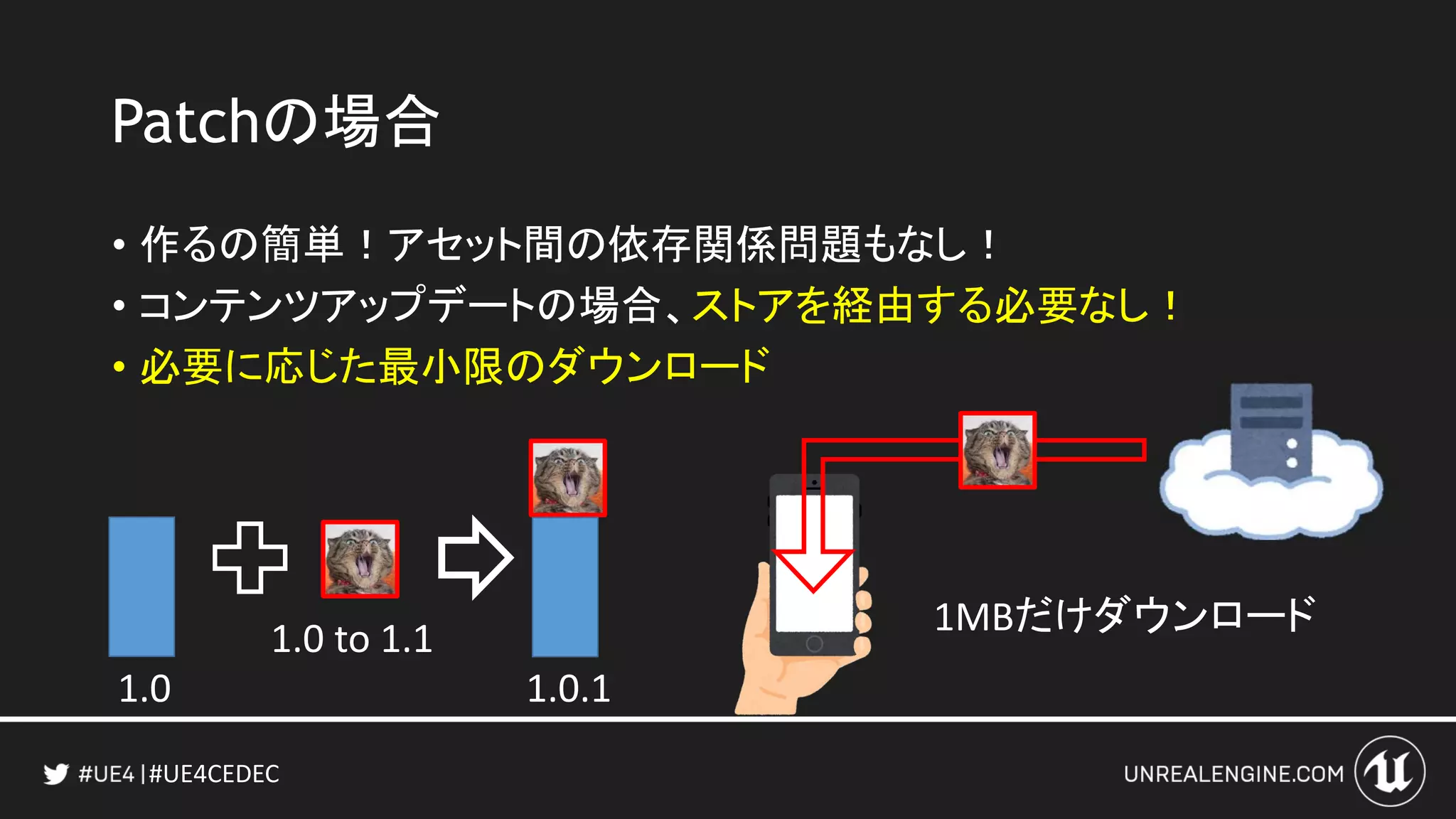

- 88. #UE4CEDEC Patchの場合 • 作るの簡単！アセット間の依存関係問題もなし！ • コンテンツアップデートの場合、ストアを経由する必要なし！ •必要に応じた最小限のダウンロード 1MBだけダウンロード 1.0 1.0.1 1.0 to 1.1
- 89. #UE4CEDEC さらにキャラクタを追加する場合 Patch に対して Patchを適用することはできません 1.0.11.0.2 1.0.1 to 1.2

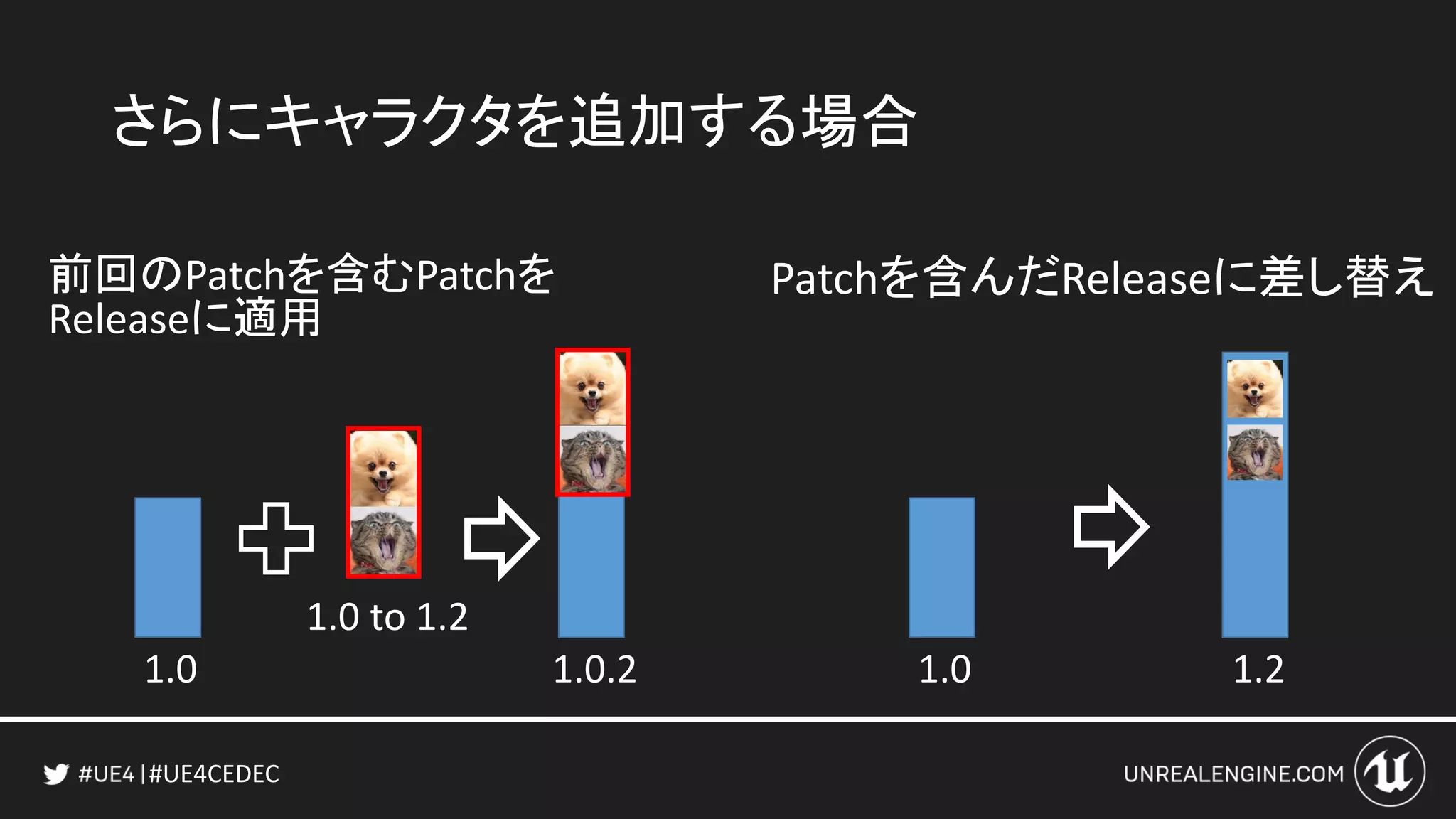

- 90. #UE4CEDEC さらにキャラクタを追加する場合 前回のPatchを含むPatchを Releaseに適用 1.0 1.0.2 1.0 to1.2 Patchを含んだReleaseに差し替え 1.0 1.2

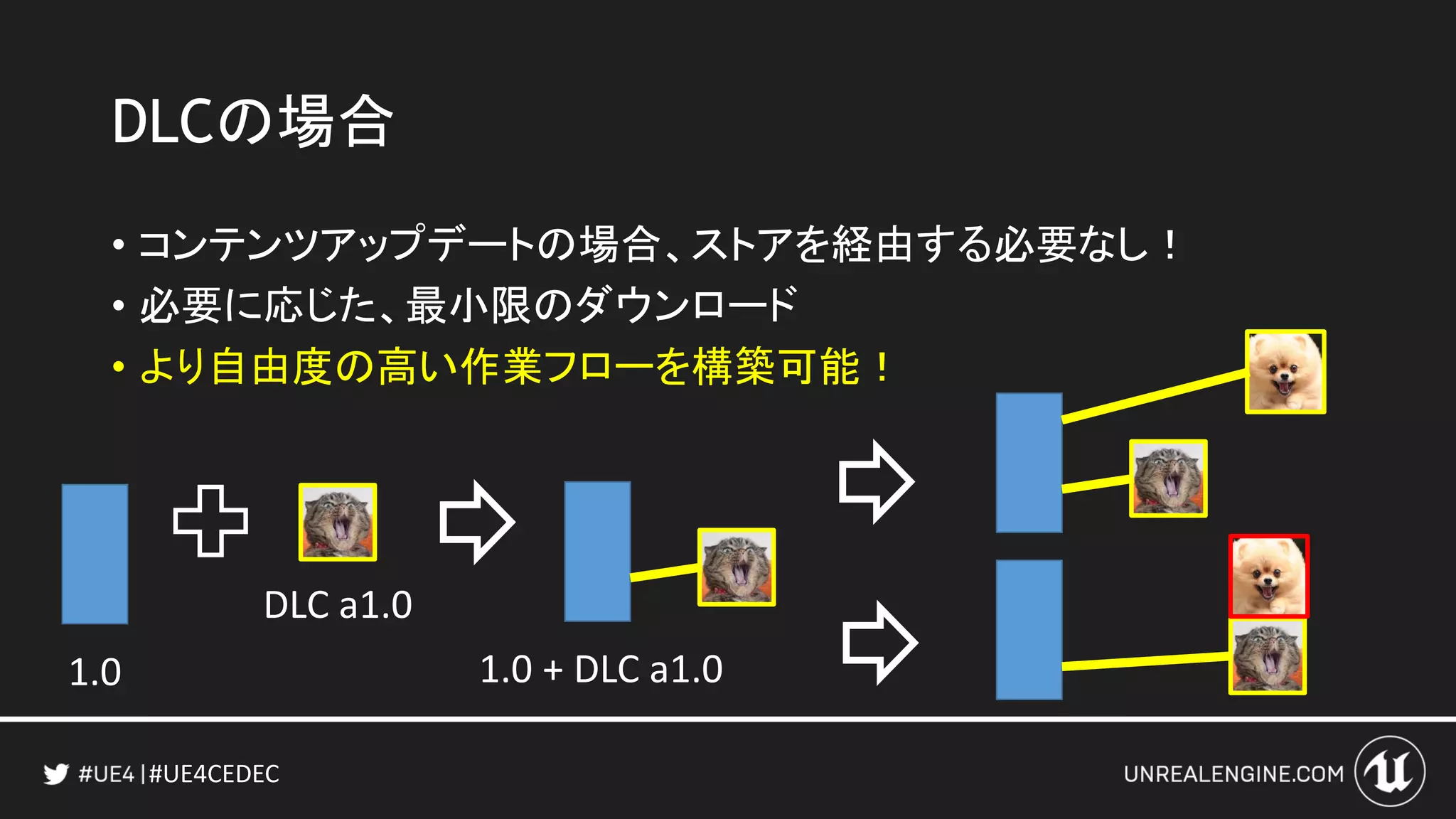

- 91. #UE4CEDEC DLCの場合 • コンテンツアップデートの場合、ストアを経由する必要なし！ • 必要に応じた、最小限のダウンロード •より自由度の高い作業フローを構築可能！ 1.0 1.0 + DLC a1.0 DLC a1.0

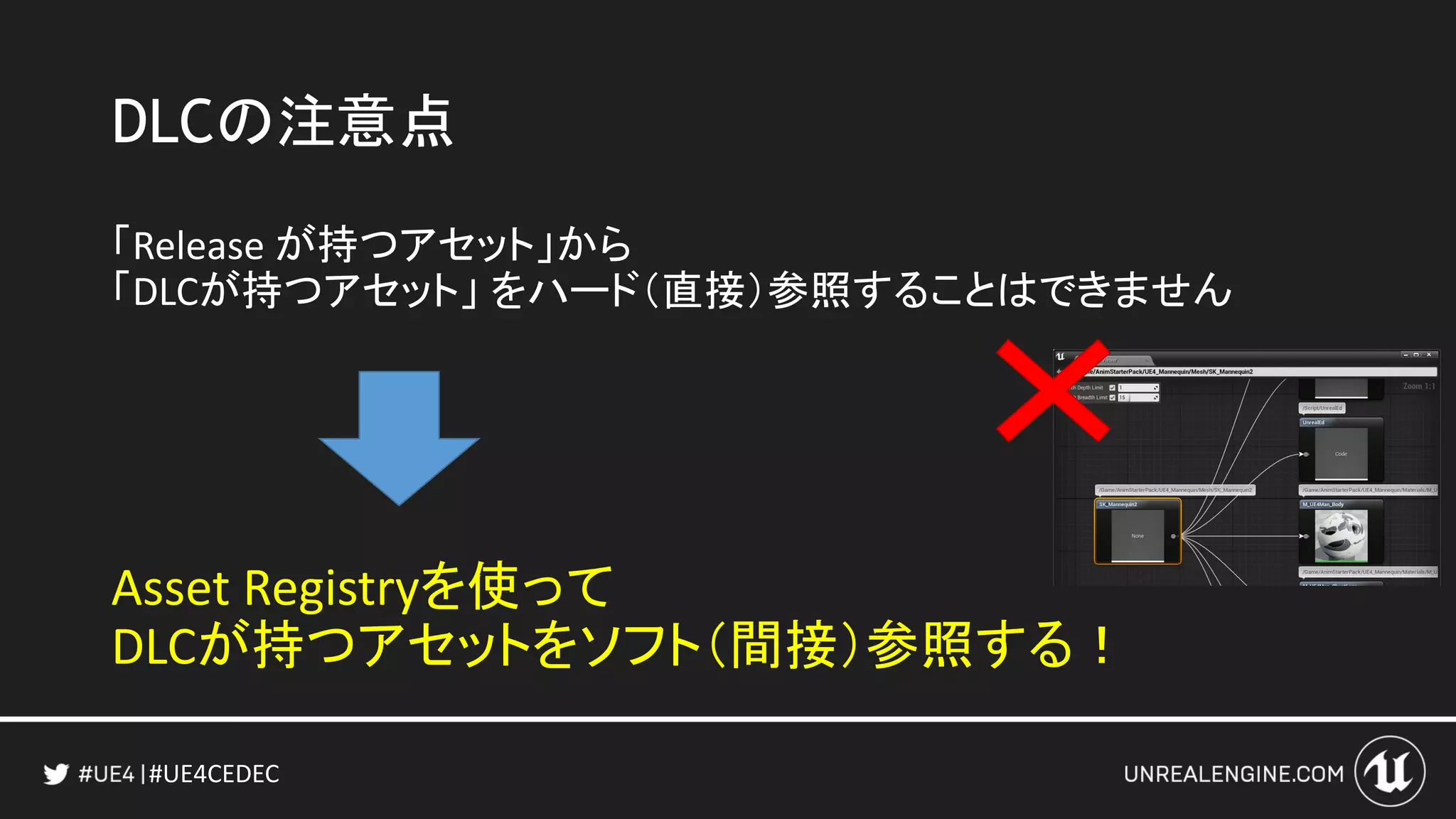

- 92. #UE4CEDEC DLCの注意点 「Release が持つアセット」から 「DLCが持つアセット」 をハード（直接）参照することはできません AssetRegistryを使って DLCが持つアセットをソフト（間接）参照する！

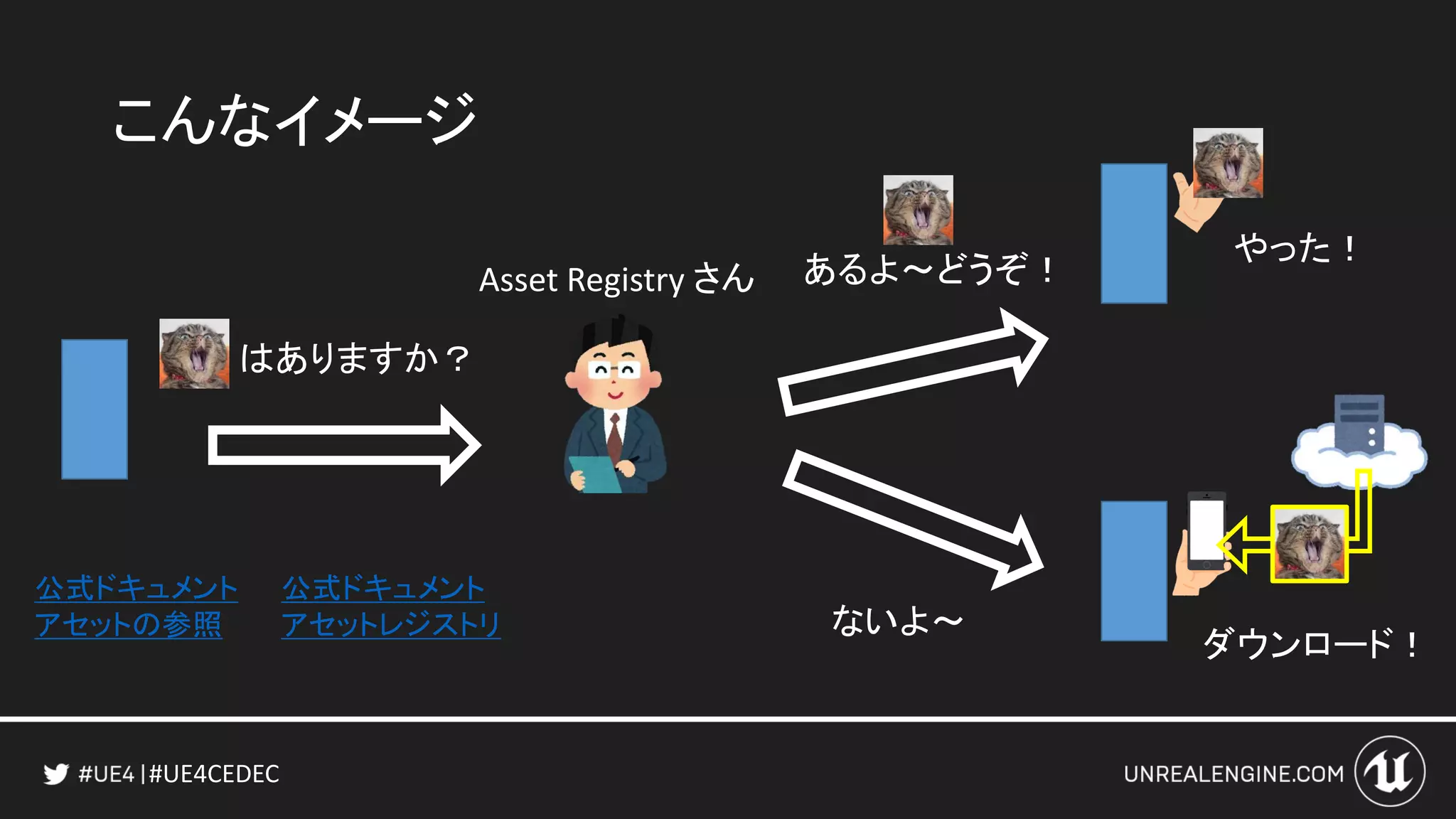

- 93.
- 94.

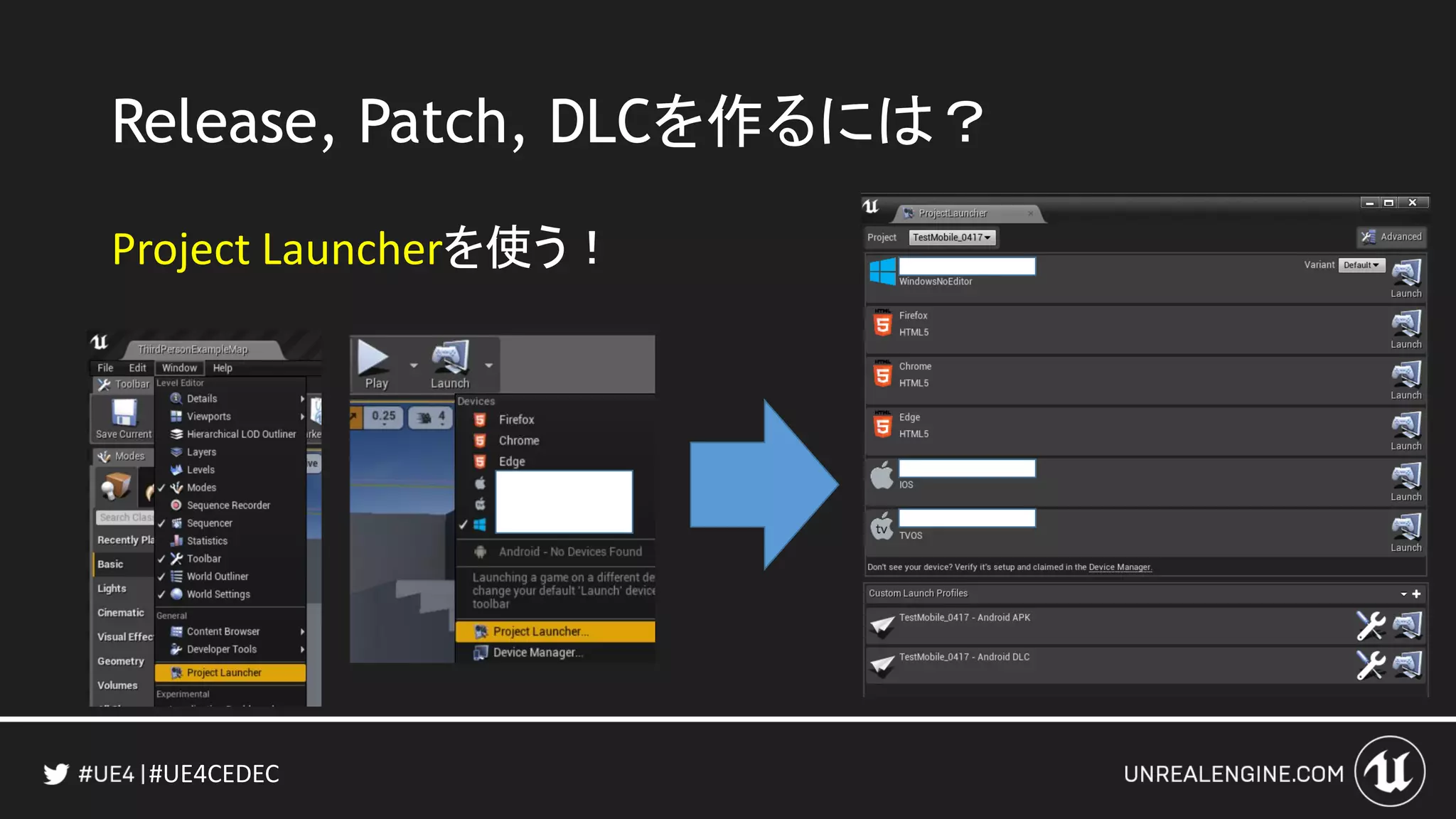

- 95. #UE4CEDEC Release, Patch, DLCを作るには？ ProjectLauncherを使う！

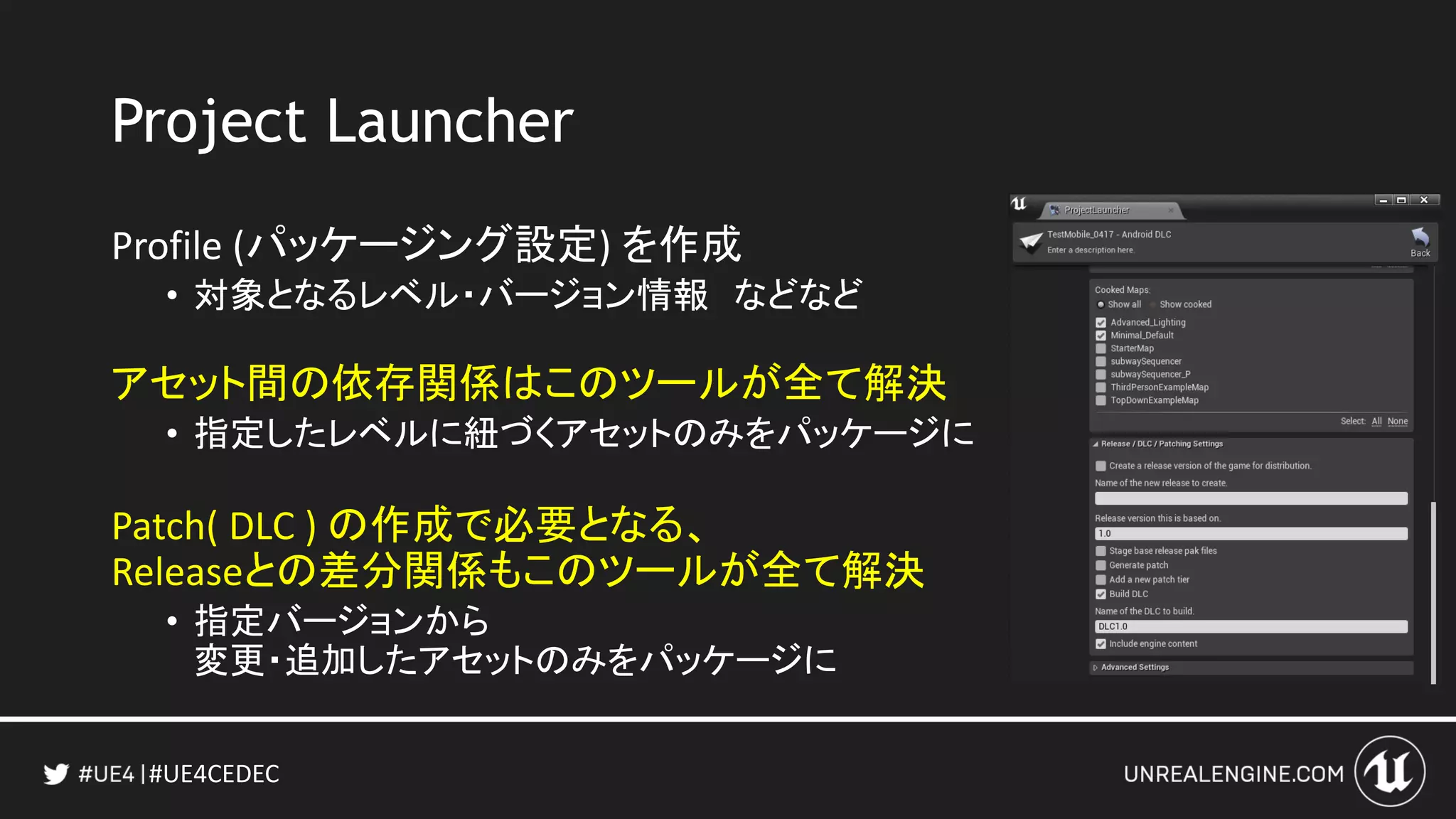

- 96. #UE4CEDEC Project Launcher Profile (パッケージング設定)を作成 • 対象となるレベル・バージョン情報 などなど アセット間の依存関係はこのツールが全て解決 • 指定したレベルに紐づくアセットのみをパッケージに Patch( DLC ) の作成で必要となる、 Releaseとの差分関係もこのツールが全て解決 • 指定バージョンから 変更・追加したアセットのみをパッケージに

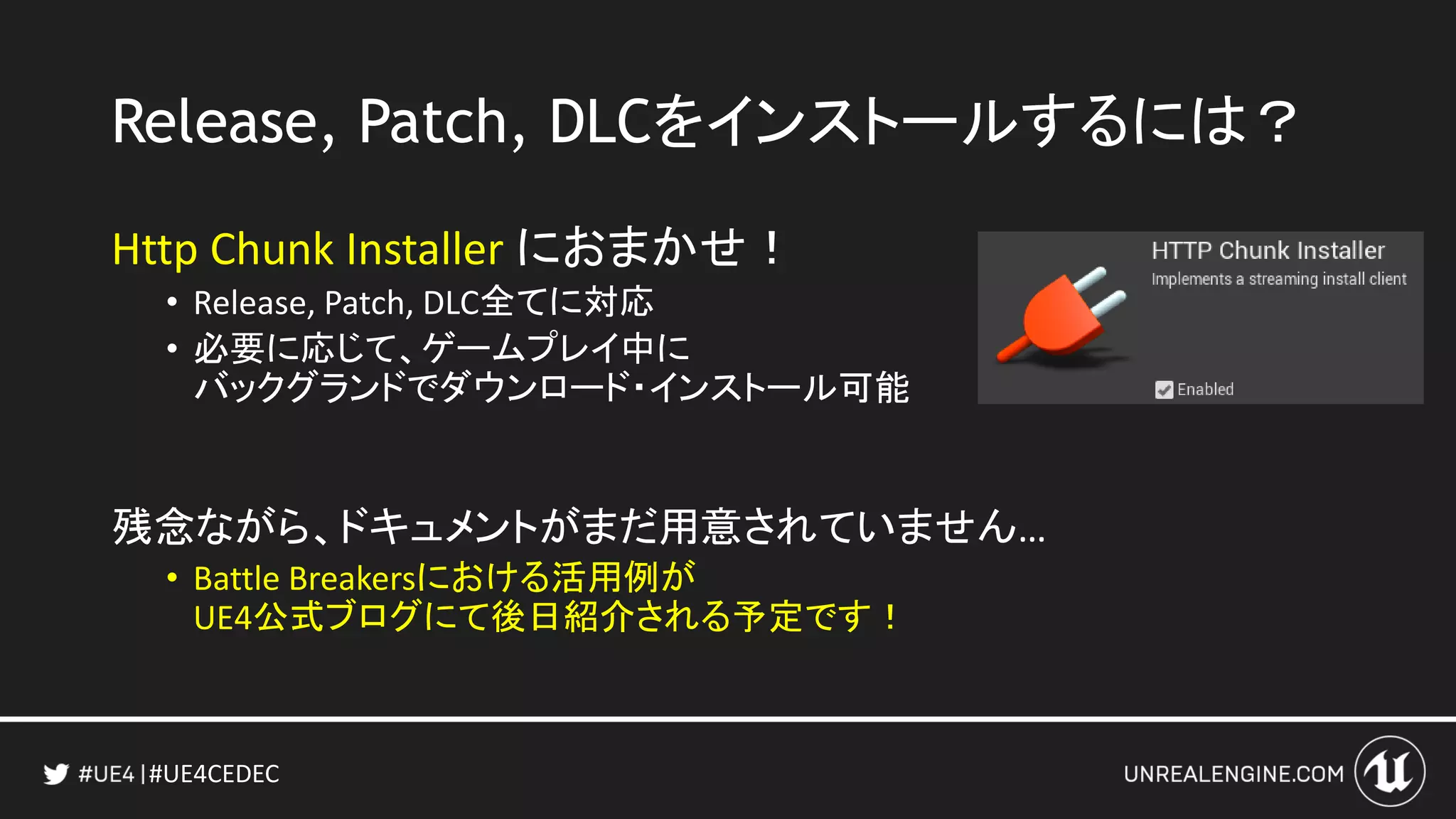

- 97. #UE4CEDEC Release, Patch, DLCをインストールするには？ HttpChunk Installer におまかせ！ • Release, Patch, DLC全てに対応 • 必要に応じて、ゲームプレイ中に バックグランドでダウンロード・インストール可能 残念ながら、ドキュメントがまだ用意されていません… • Battle Breakersにおける活用例が UE4公式ブログにて後日紹介される予定です！
- 98.

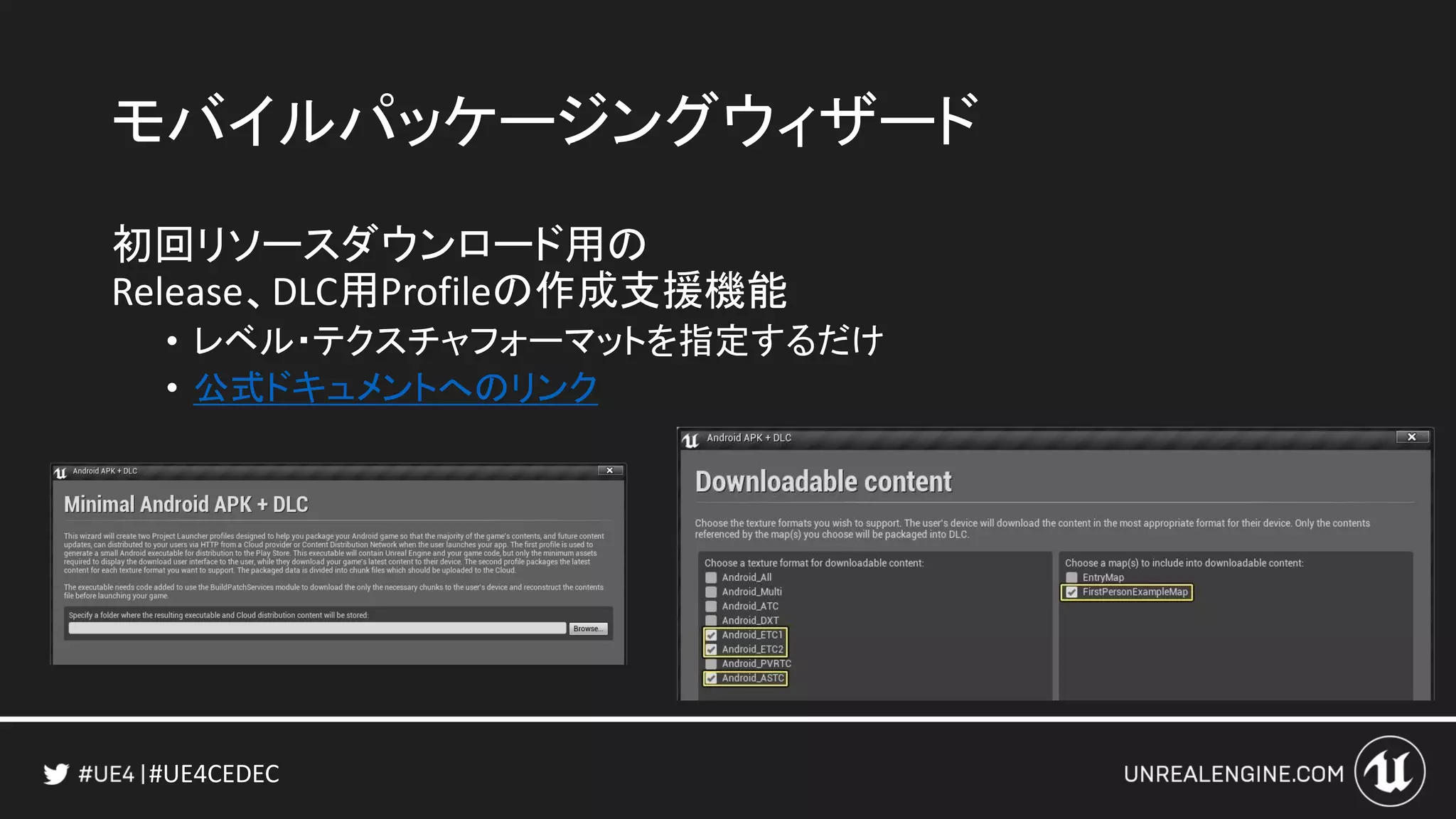

- 99.

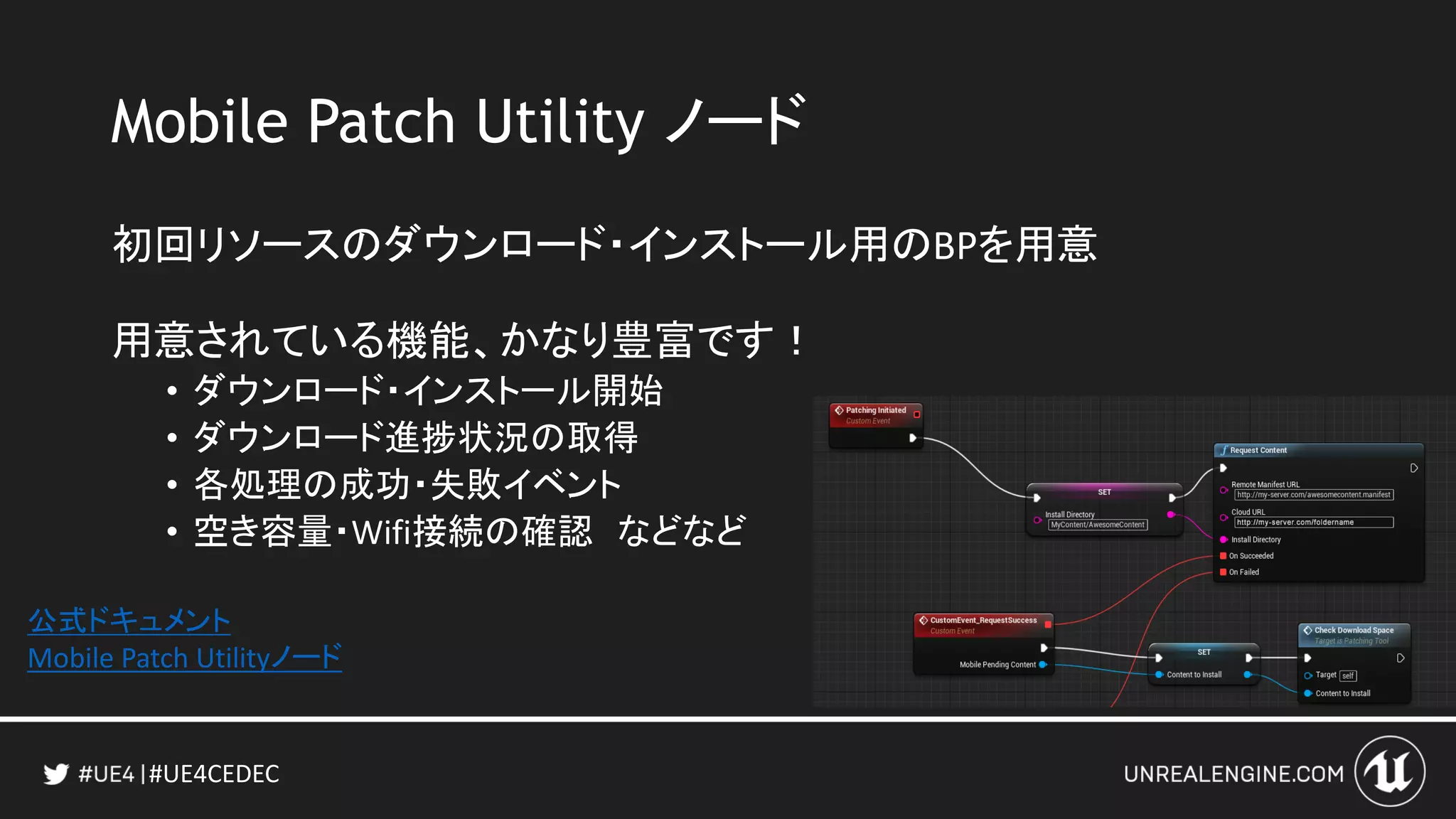

- 100. #UE4CEDEC Mobile Patch Utilityノード 初回リソースのダウンロード・インストール用のBPを用意 用意されている機能、かなり豊富です！ • ダウンロード・インストール開始 • ダウンロード進捗状況の取得 • 各処理の成功・失敗イベント • 空き容量・Wifi接続の確認 などなど 公式ドキュメント Mobile Patch Utilityノード
- 101. #UE4CEDEC • モバイルプレビュー機能 • Android/ iOS の プラットフォーム対応 • ゲーム内広告・アナリティクス • コンテンツアップデート • その他 モバイル開発でよく使うあの機能 in UE4
- 102.

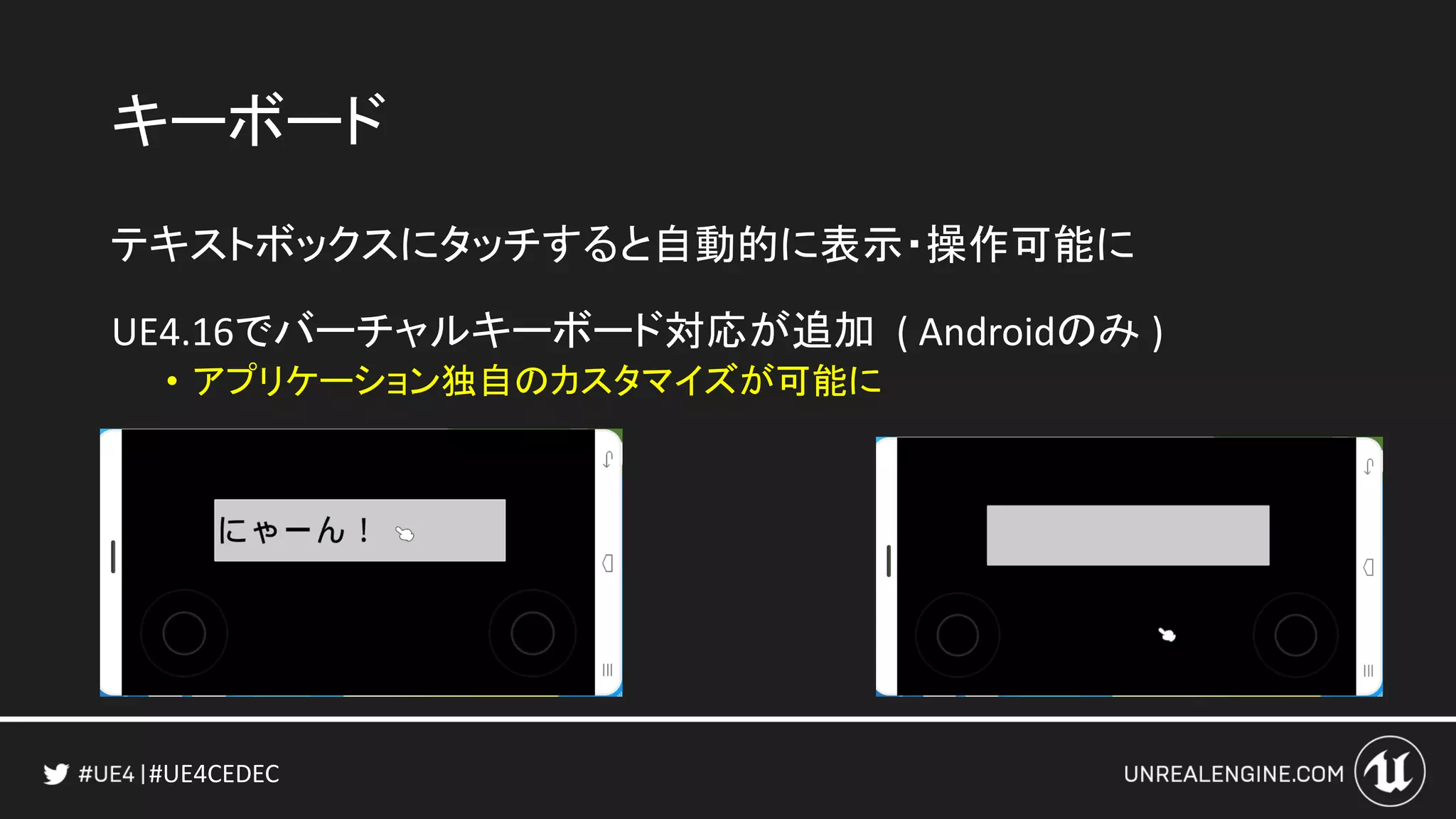

- 103. #UE4CEDEC キーボード テキストボックスにタッチすると自動的に表示・操作可能に UE4.16でバーチャルキーボード対応が追加 ( Androidのみ) • アプリケーション独自のカスタマイズが可能に

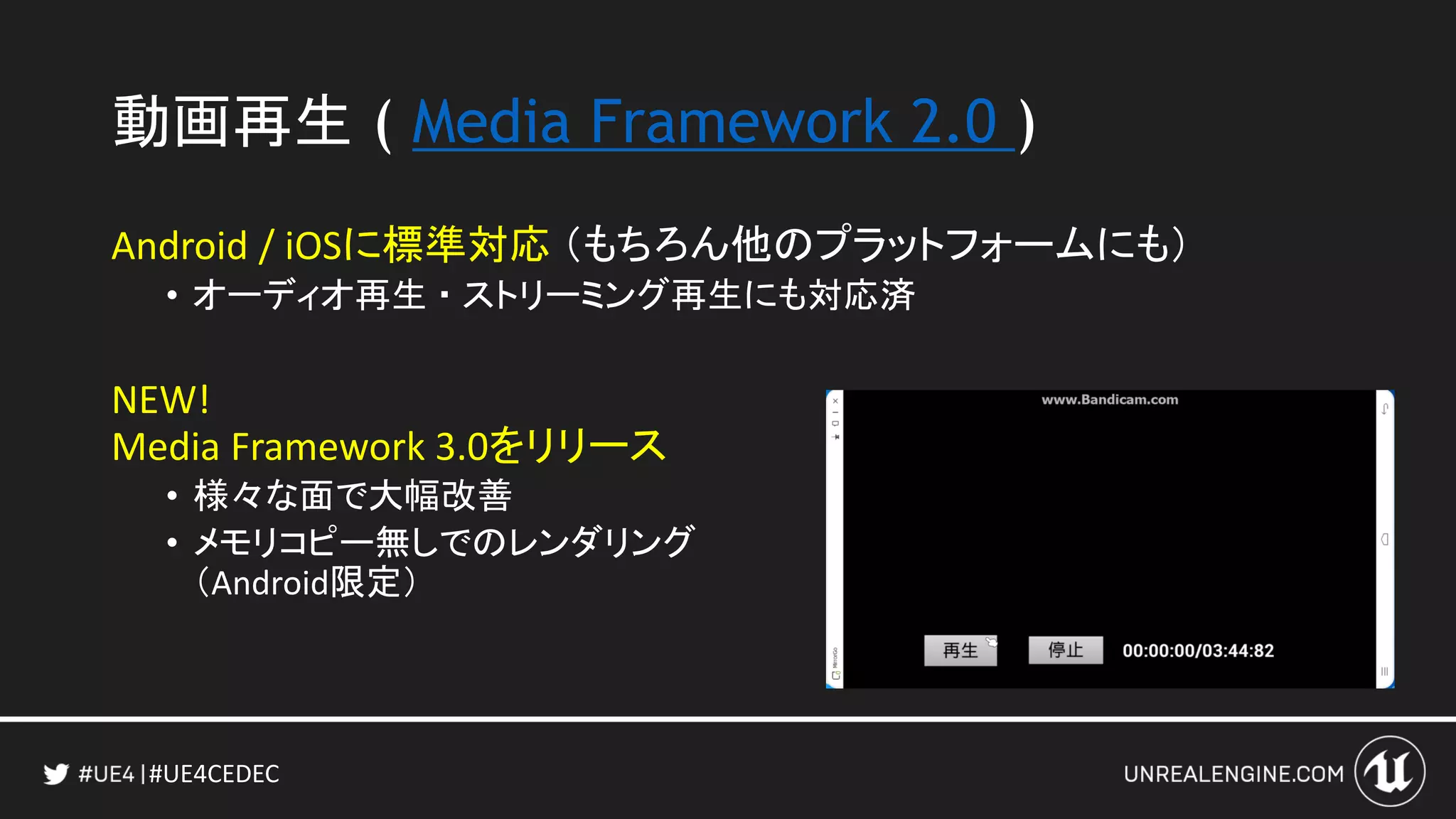

- 104. #UE4CEDEC 動画再生 ( MediaFramework 2.0 ) Android / iOSに標準対応 （もちろん他のプラットフォームにも） • オーディオ再生 ・ ストリーミング再生にも対応済 NEW! Media Framework 3.0をリリース • 様々な面で大幅改善 • メモリコピー無しでのレンダリング （Android限定）
- 105.
- 106.
- 107.
- 108.

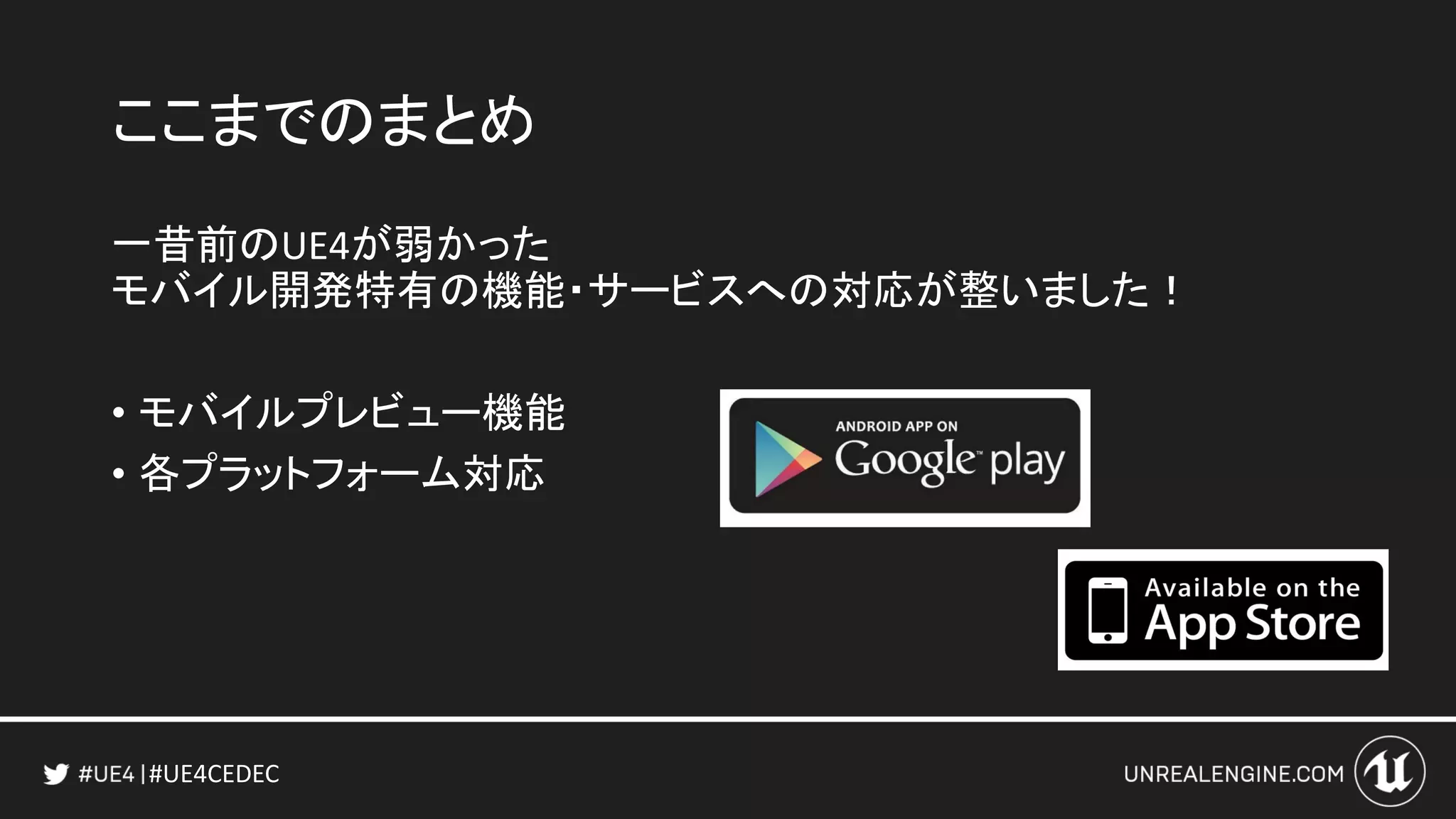

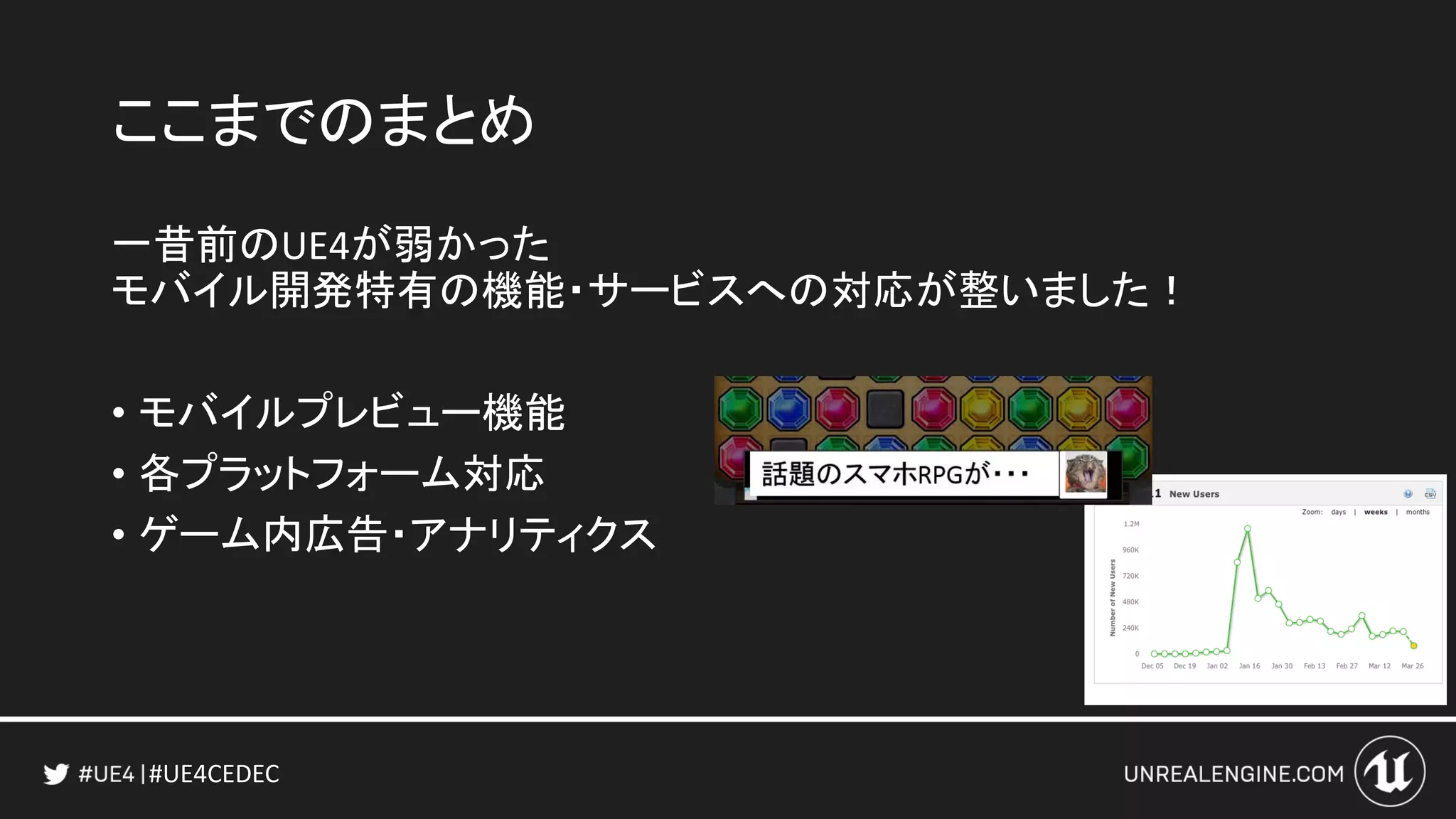

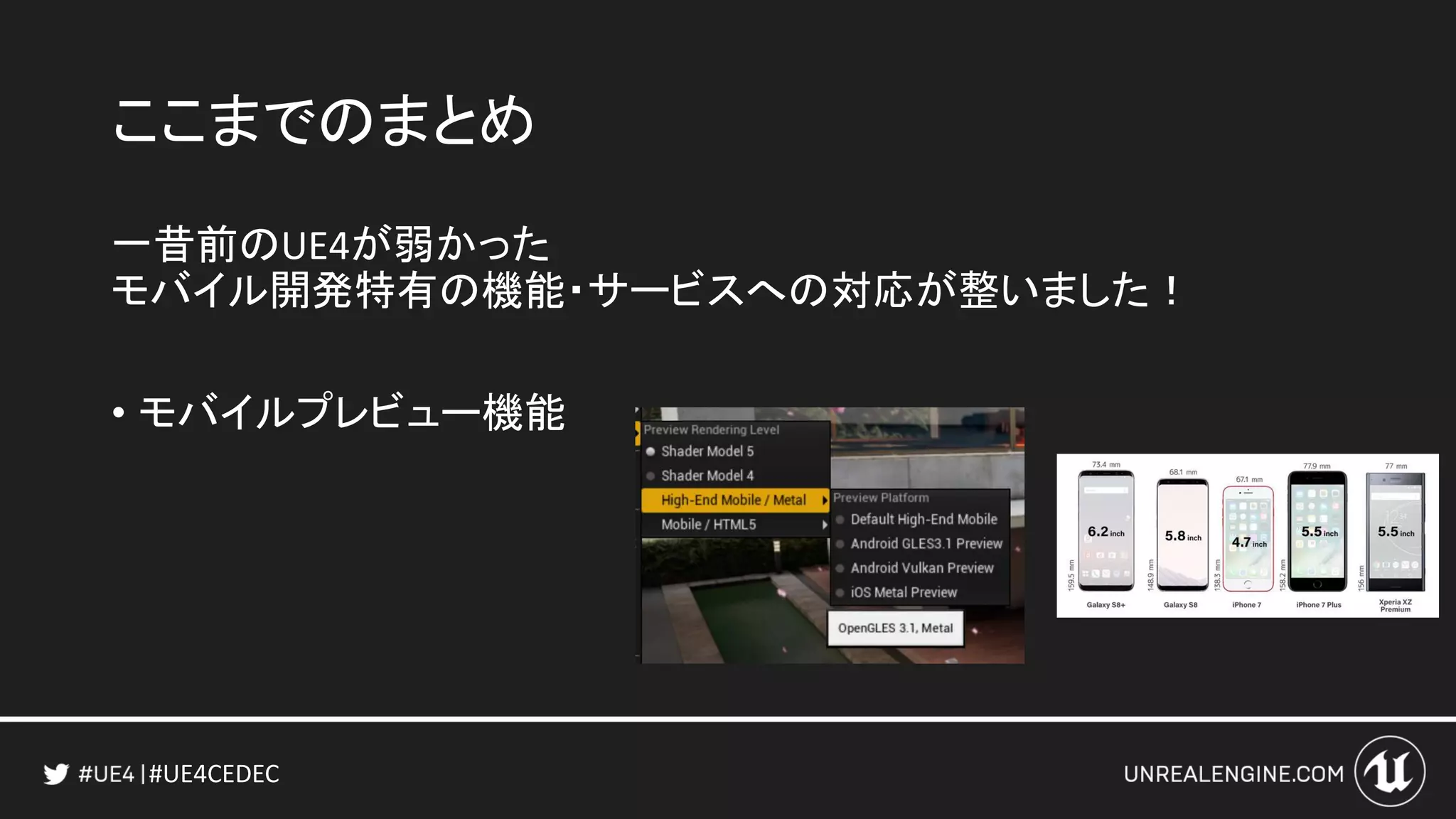

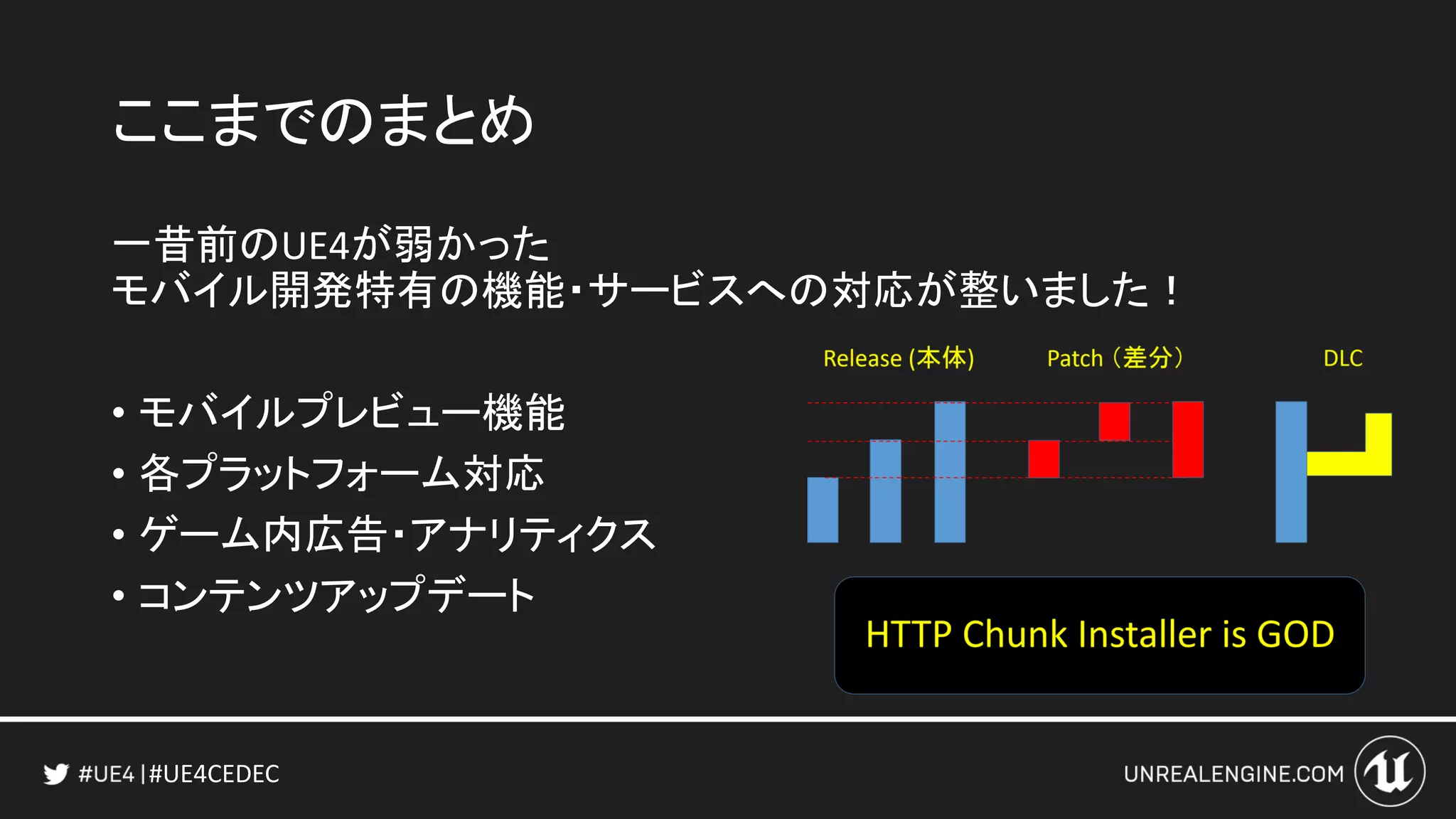

- 109. #UE4CEDEC ここまでのまとめ 一昔前のUE4が弱かった モバイル開発特有の機能・サービスへの対応が整いました！ • モバイルプレビュー機能 • 各プラットフォーム対応 •ゲーム内広告・アナリティクス • コンテンツアップデート

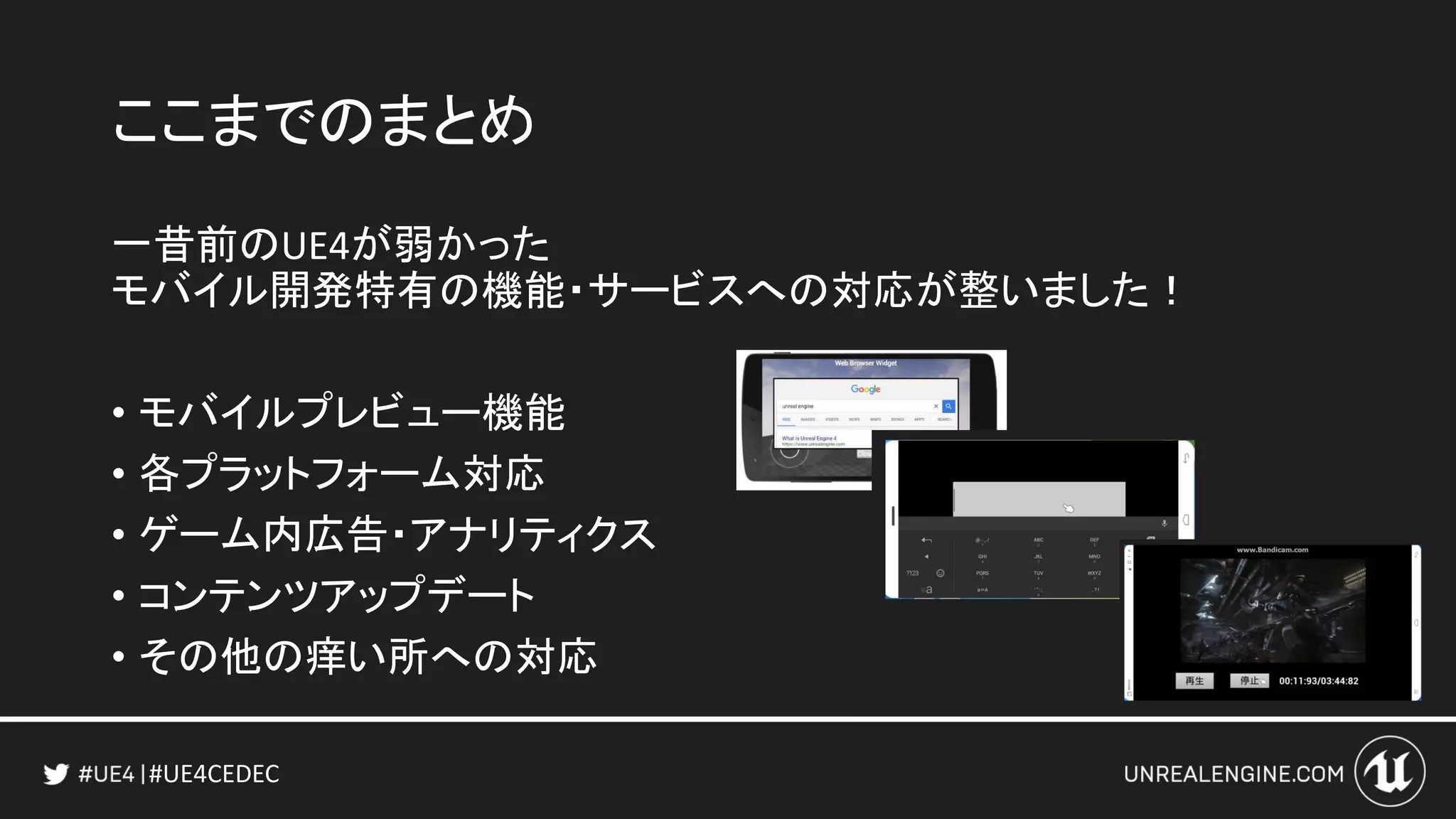

- 110. #UE4CEDEC ここまでのまとめ 一昔前のUE4が弱かった モバイル開発特有の機能・サービスへの対応が整いました！ • モバイルプレビュー機能 • 各プラットフォーム対応 •ゲーム内広告・アナリティクス • コンテンツアップデート • その他の痒い所への対応

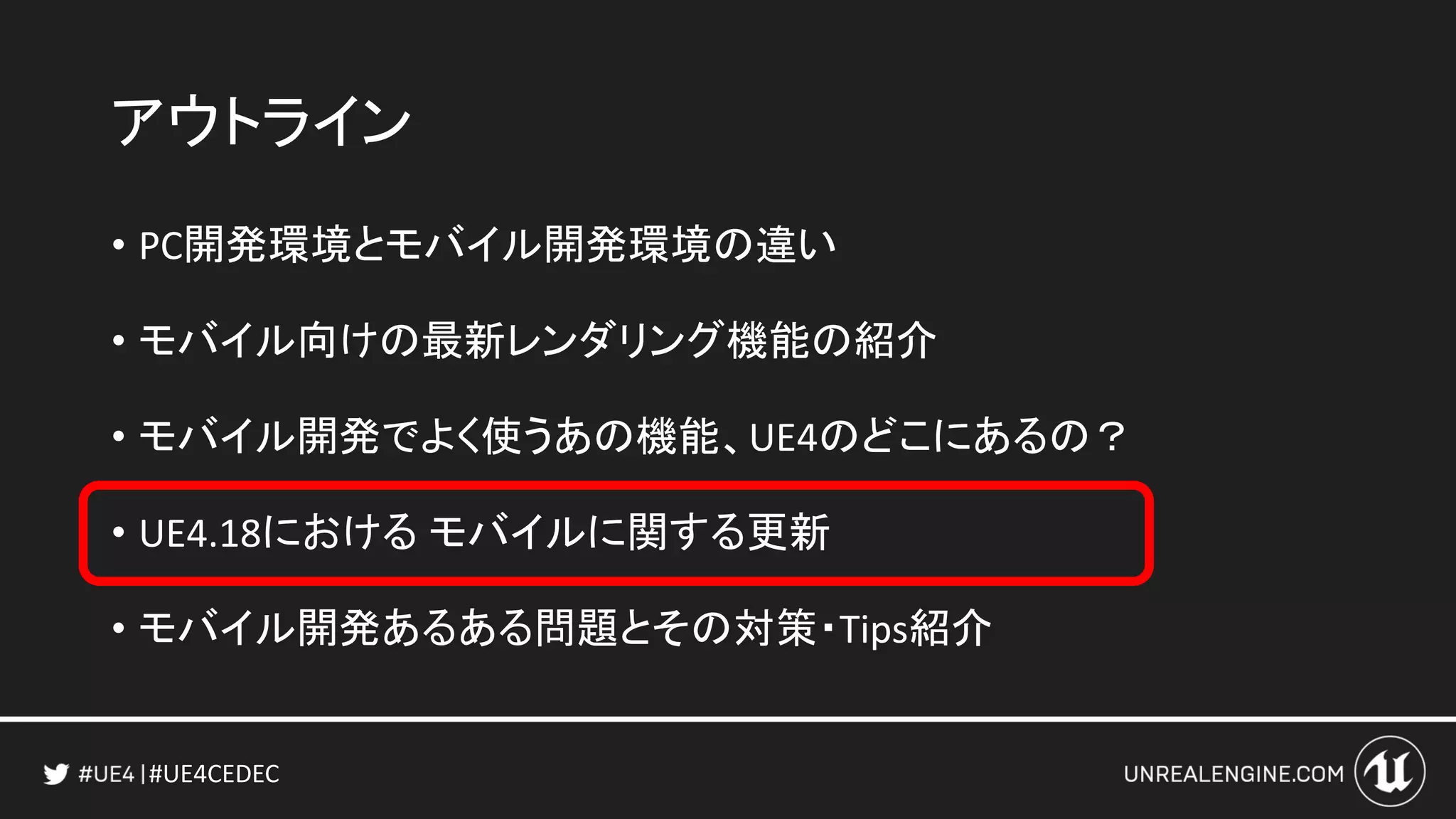

- 111. #UE4CEDEC アウトライン • PC開発環境とモバイル開発環境の違い • モバイル向けの最新レンダリング機能の紹介 •モバイル開発でよく使うあの機能、UE4のどこにあるの？ • UE4.18における モバイルに関する更新 • モバイル開発あるある問題とその対策・Tips紹介

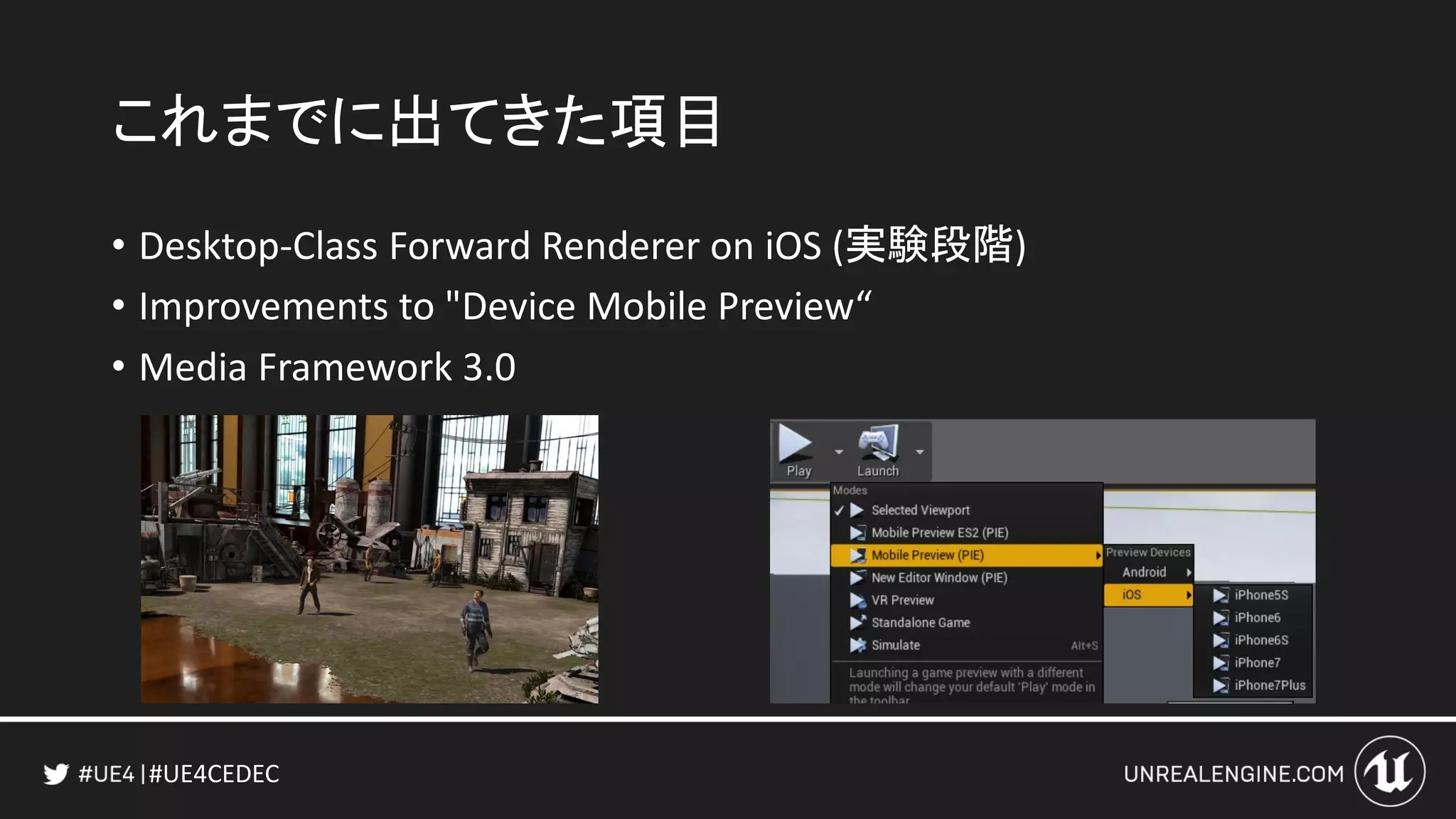

- 112. #UE4CEDEC これまでに出てきた項目 • Desktop-Class ForwardRenderer on iOS (実験段階) • Improvements to "Device Mobile Preview“ • Media Framework 3.0

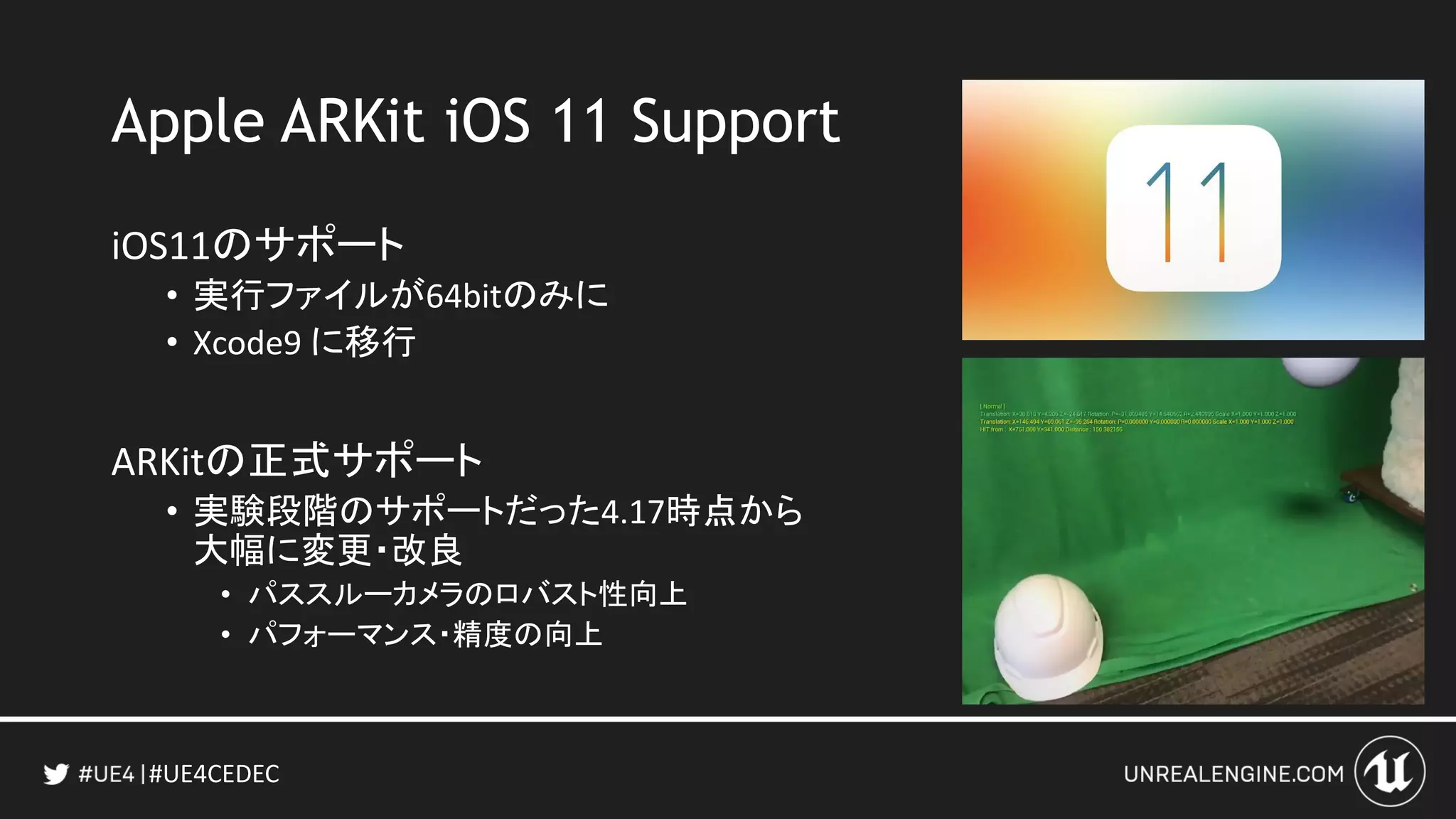

- 113. #UE4CEDEC Apple ARKit iOS11 Support iOS11のサポート • 実行ファイルが64bitのみに • Xcode9 に移行 ARKitの正式サポート • 実験段階のサポートだった4.17時点から 大幅に変更・改良 • パススルーカメラのロバスト性向上 • パフォーマンス・精度の向上
- 114. #UE4CEDEC Google ARCore DeveloperPreview Support Google AR Coreの 開発者向けプレビュー版への正式対応 • 実験段階のサポートだった4.17時点から変更・改良 • パススルーカメラの操作性向上など 現時点での正式対応デバイス • Google Pixel and Pixel XL • Samsung Galaxy S8 未サポート端末で動かす方法（自己責任）

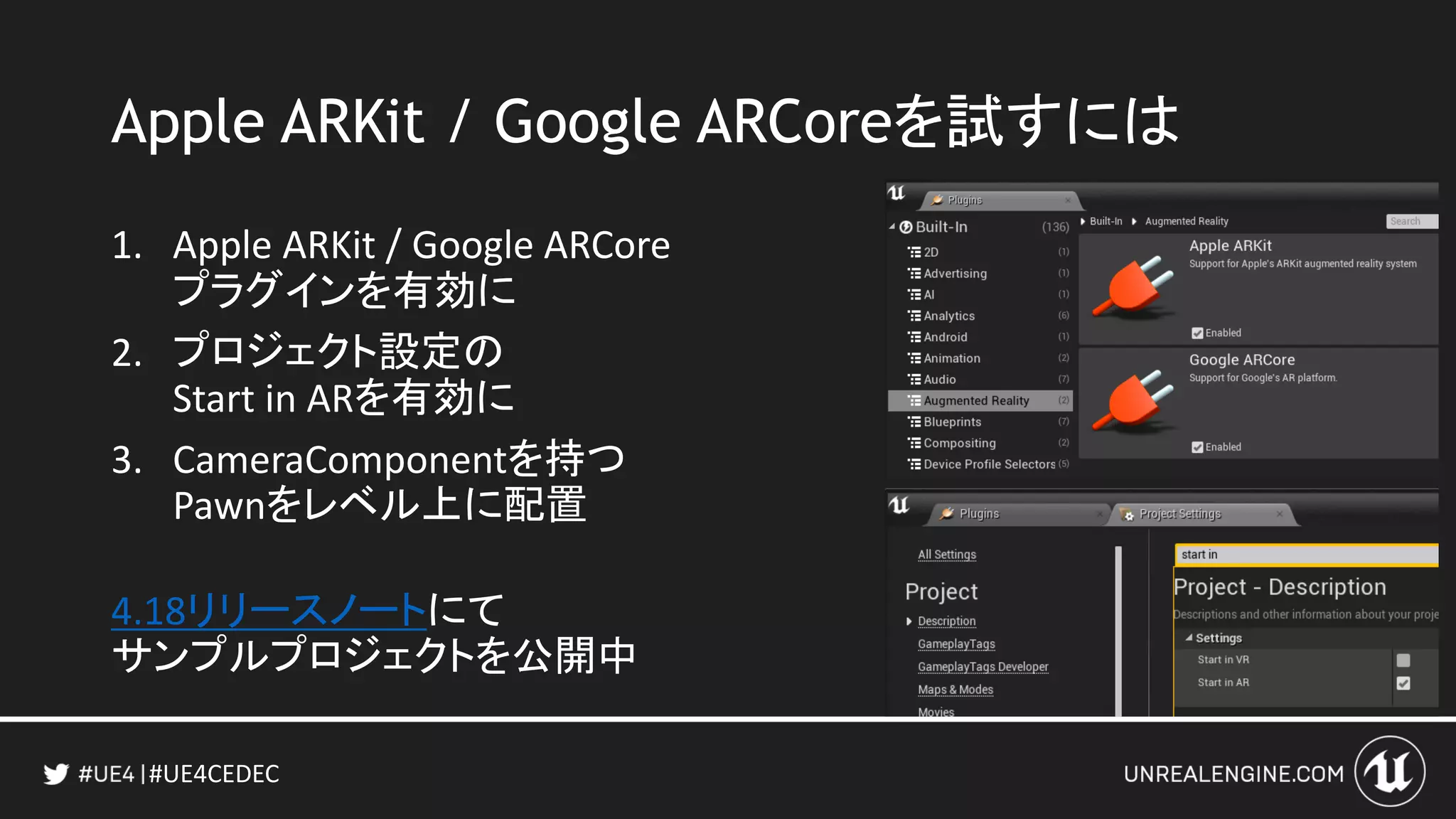

- 115. #UE4CEDEC Apple ARKit /Google ARCoreを試すには 1. Apple ARKit / Google ARCore プラグインを有効に 2. プロジェクト設定の Start in ARを有効に 3. CameraComponentを持つ Pawnをレベル上に配置 4.18リリースノートにて サンプルプロジェクトを公開中

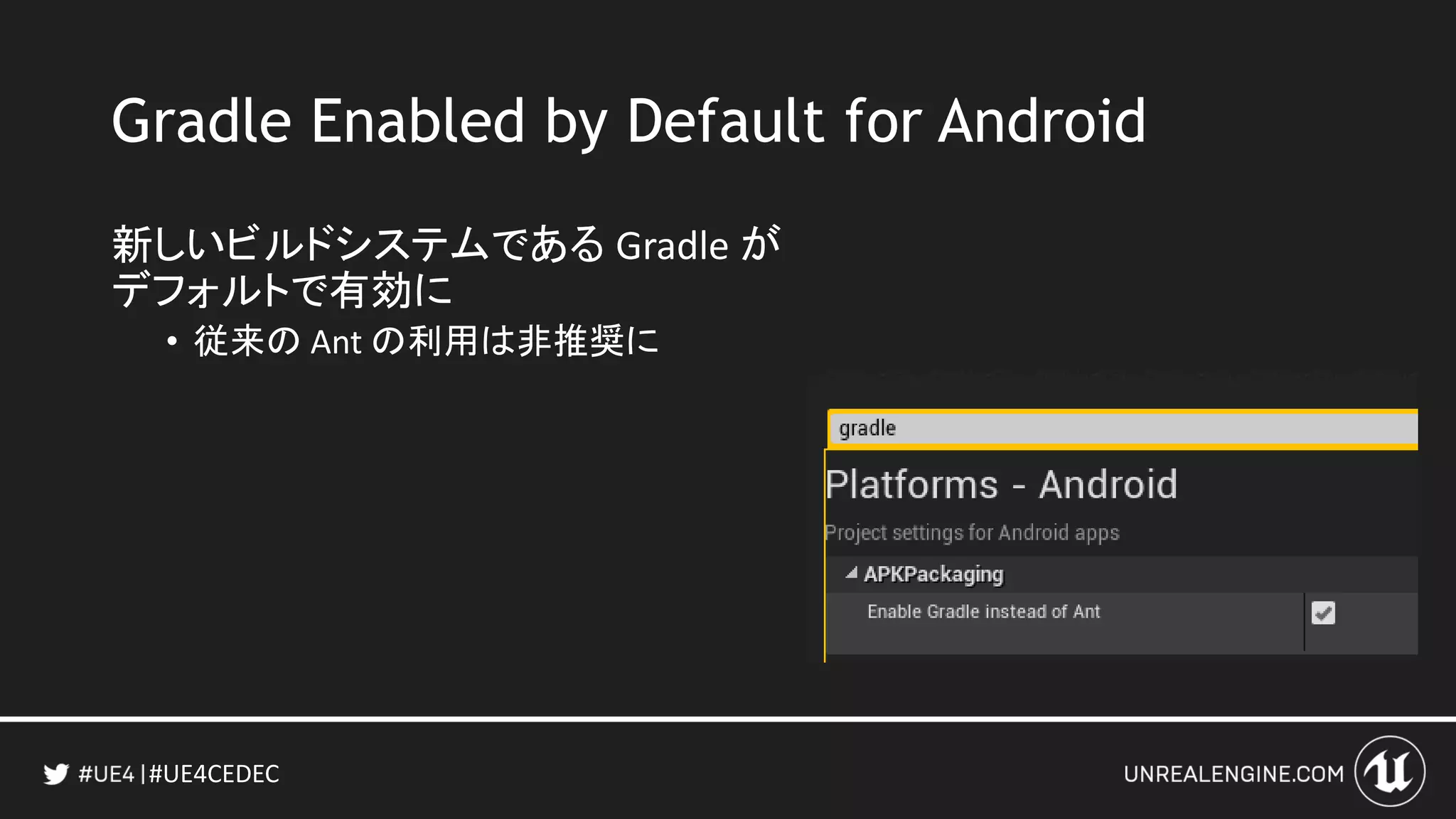

- 116. #UE4CEDEC Gradle Enabled byDefault for Android 新しいビルドシステムである Gradle が デフォルトで有効に • 従来の Ant の利用は非推奨に

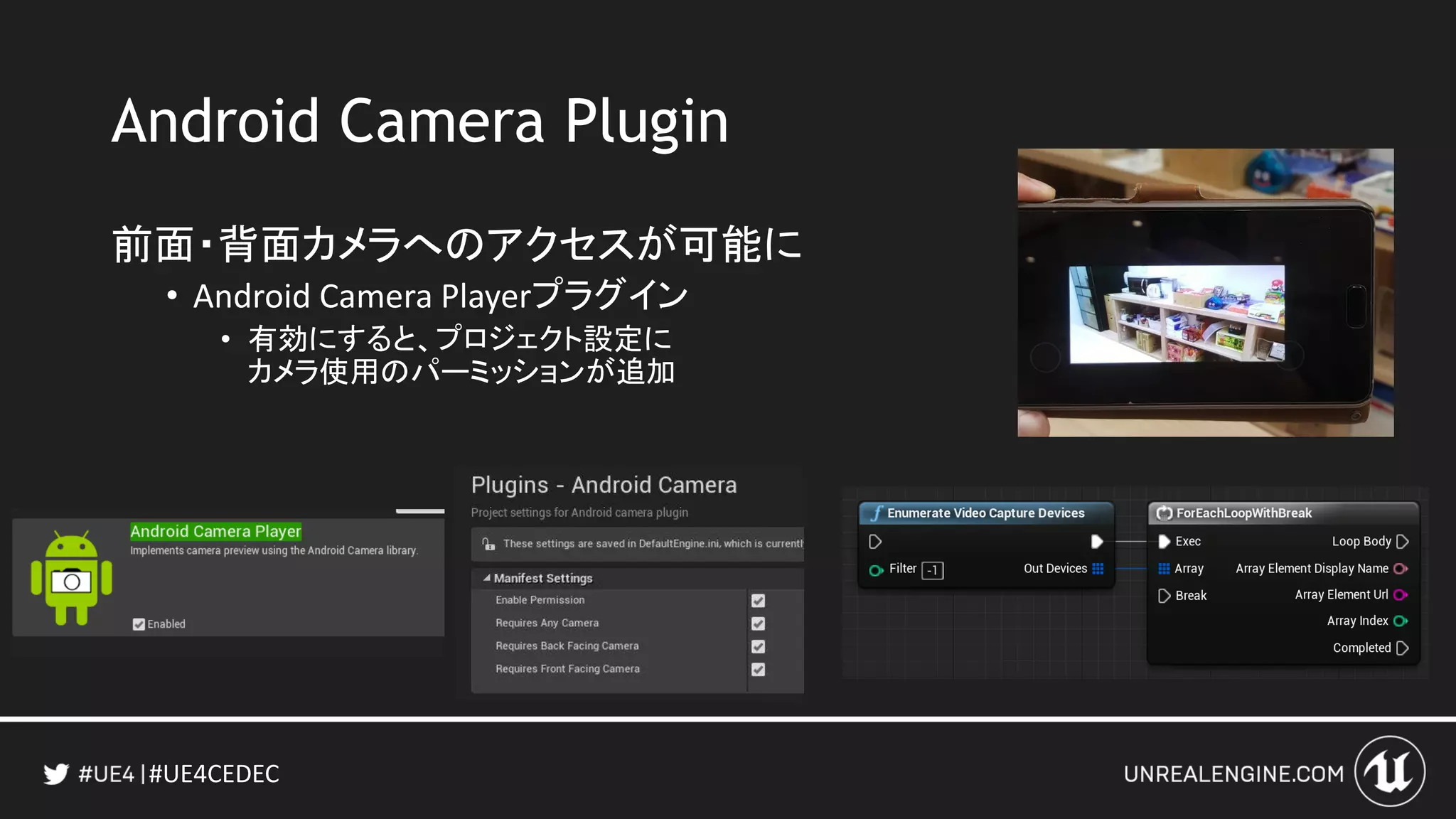

- 117. #UE4CEDEC Android Camera Plugin 前面・背面カメラへのアクセスが可能に •Android Camera Playerプラグイン • 有効にすると、プロジェクト設定に カメラ使用のパーミッションが追加

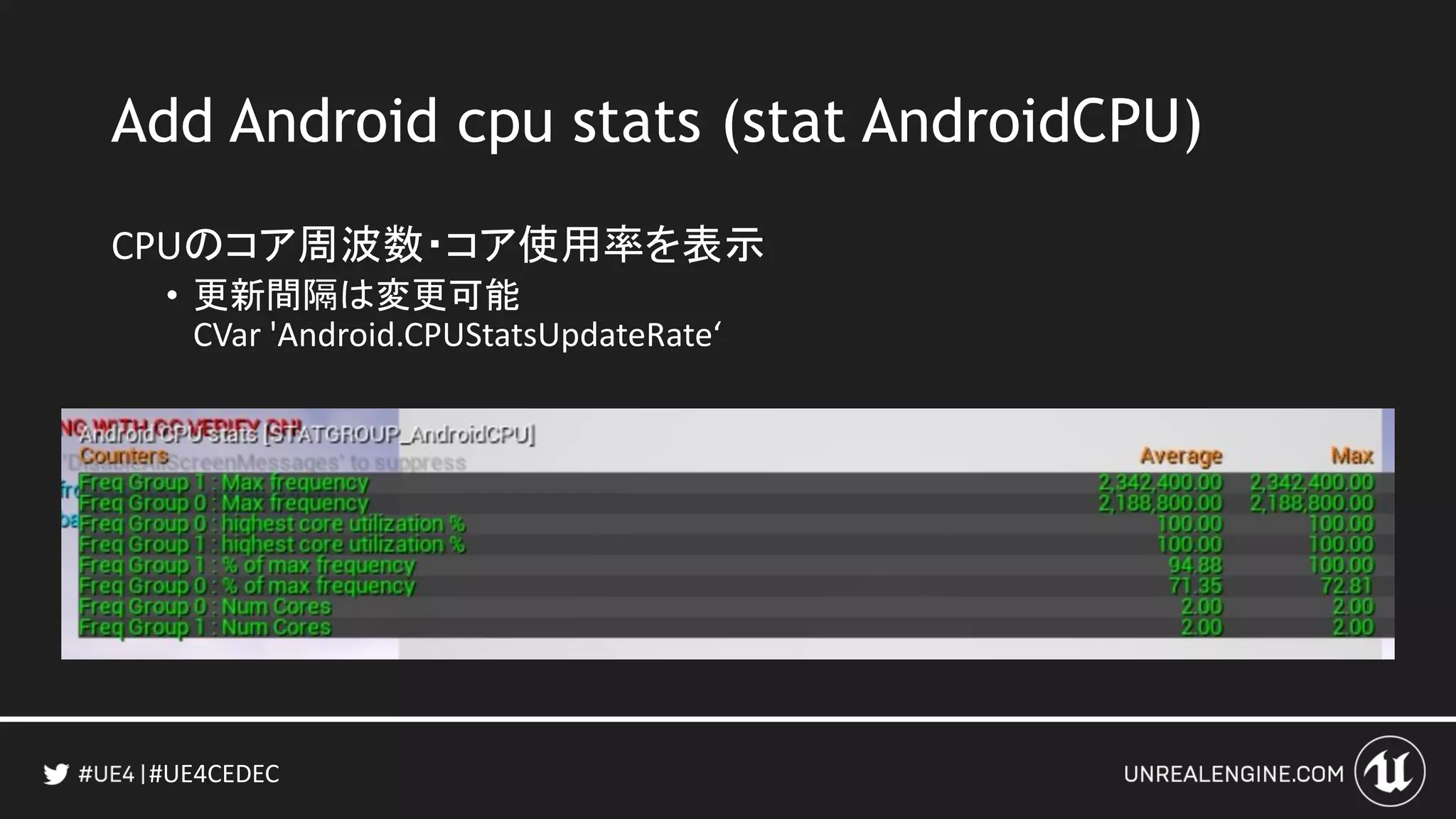

- 118. #UE4CEDEC Add Android cpustats (stat AndroidCPU) CPUのコア周波数・コア使用率を表示 • 更新間隔は変更可能 CVar 'Android.CPUStatsUpdateRate‘

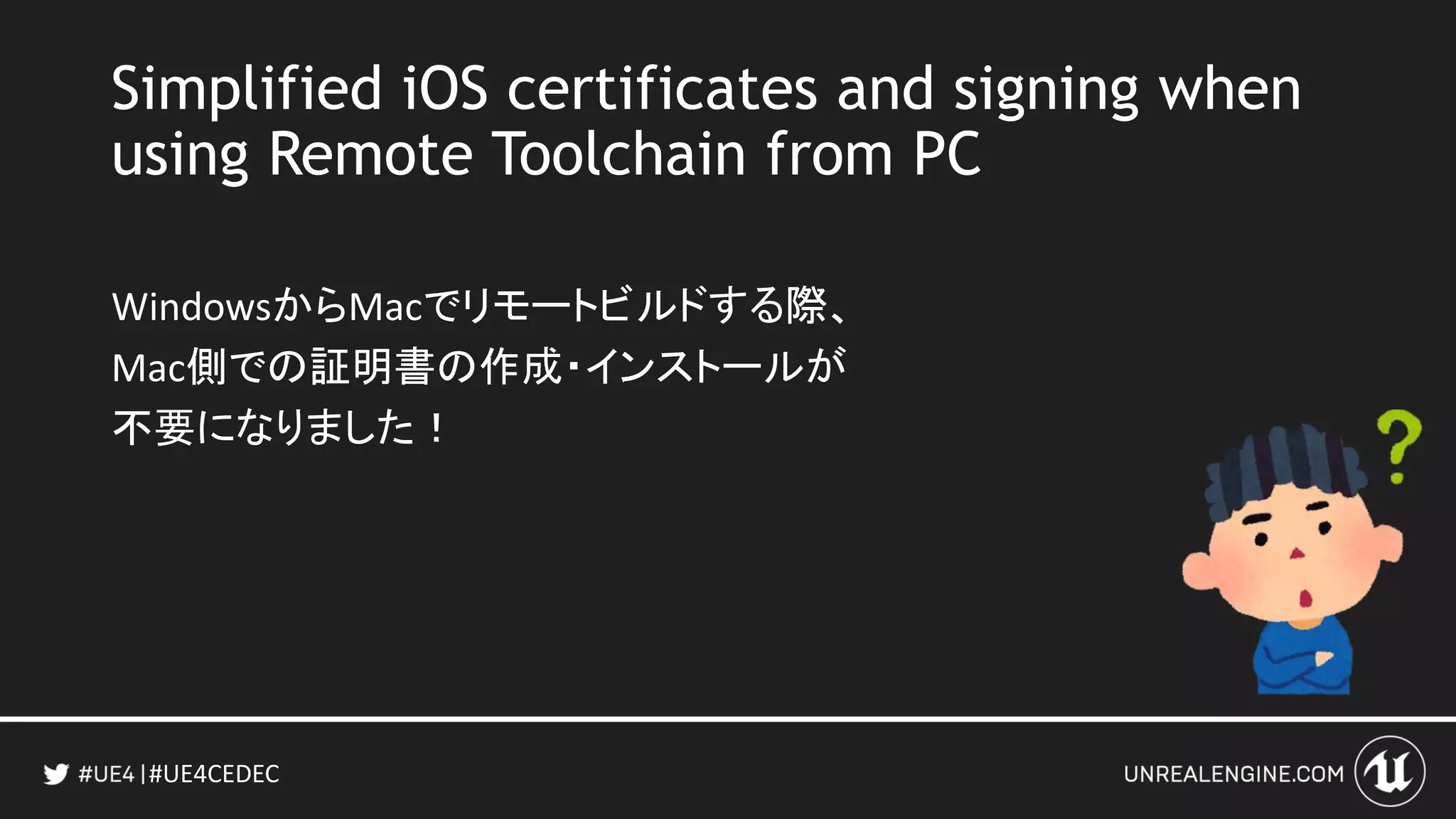

- 119. #UE4CEDEC Simplified iOS certificatesand signing when using Remote Toolchain from PC WindowsからMacでリモートビルドする際、 Mac側での証明書の作成・インストールが 不要になりました！
- 120.
- 121.
- 122.
- 123.

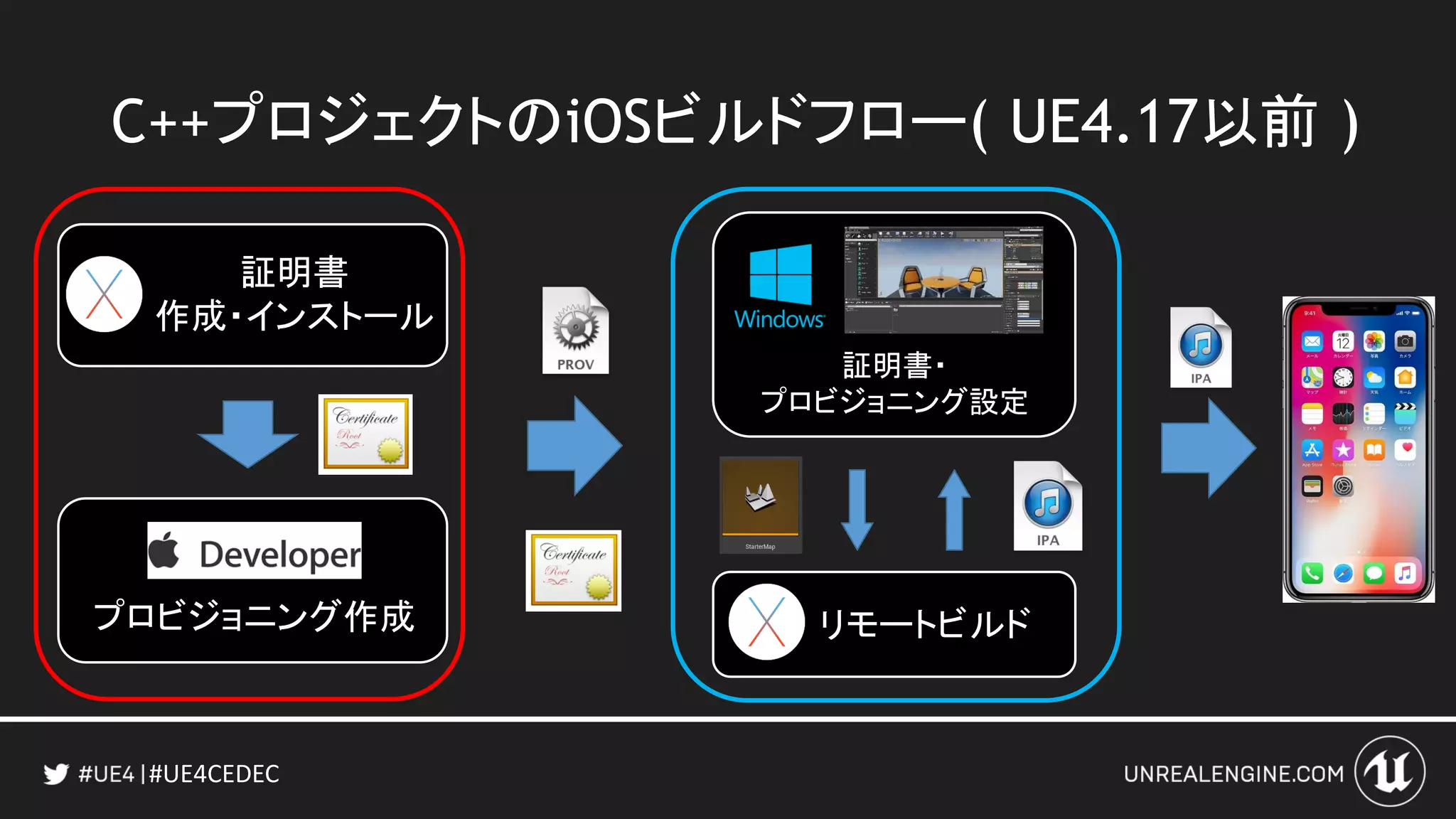

- 124. #UE4CEDEC UE4.17以前の問題点 Mac上で操作を行う必要がある • 初期の環境構築コストの増大 • Macの追加購入時 •新規プロジェクトの開始時 • そもそも、ビルドマシンにしているMacは 基本的に放置しておきたい！ 証明書の 作成・インストール
- 125.
- 126.
- 127. #UE4CEDEC UE4.17以前 UE4.18 WindowsからMacでリモートビルドする際、 Mac側での証明書の作成・インストールが 不要になりました！ Simplified iOScertificates and signing when using Remote Toolchain from PC
- 128.
- 129. #UE4CEDEC アウトライン • PC開発環境とモバイル開発環境の違い • モバイル向けの最新レンダリング機能の紹介 •モバイル開発でよく使うあの機能、UE4のどこにあるの？ • UE4.18における モバイルに関する更新 • モバイル開発あるある問題とその対策・Tips紹介
- 130.
- 131.
- 132.

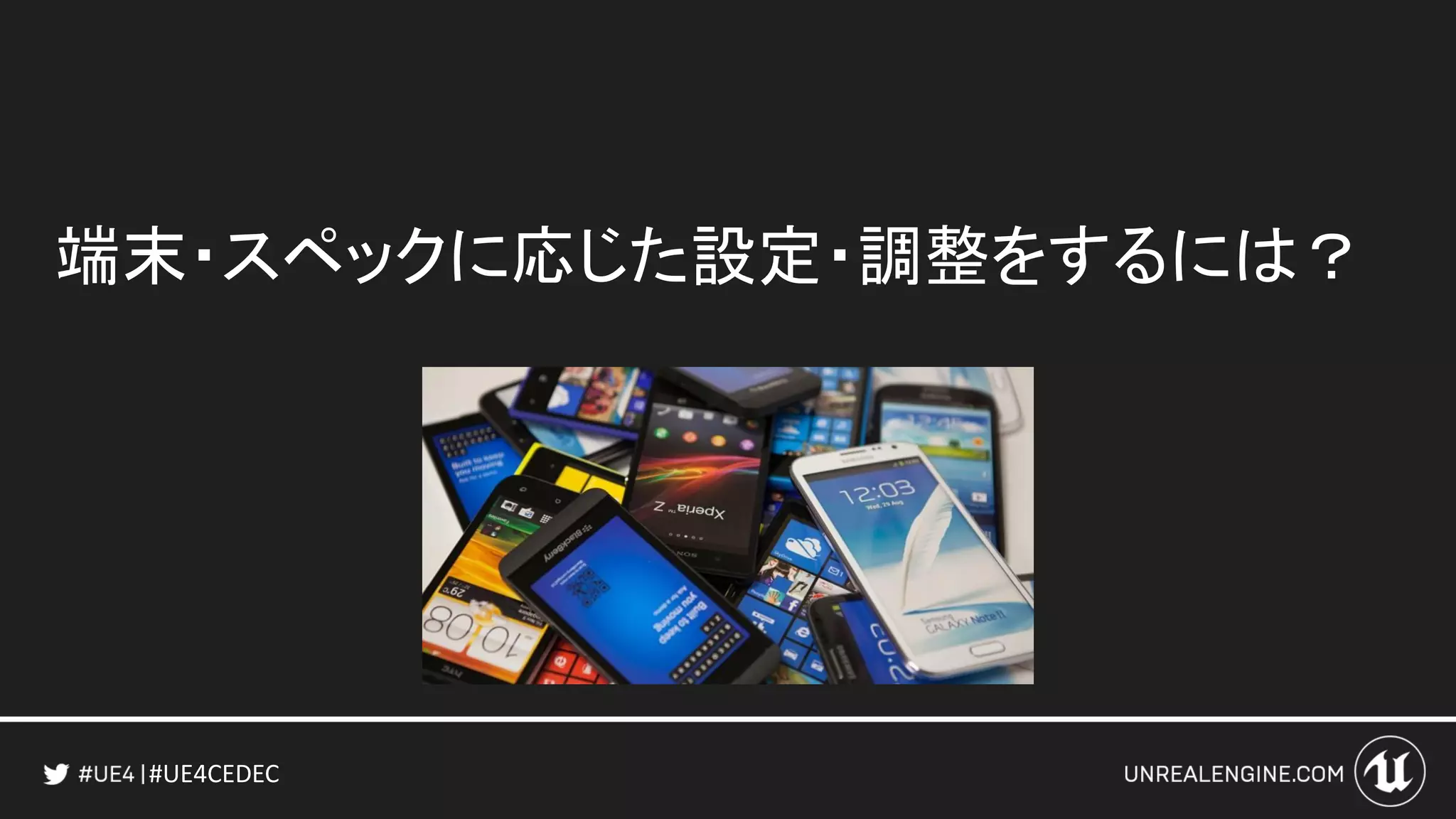

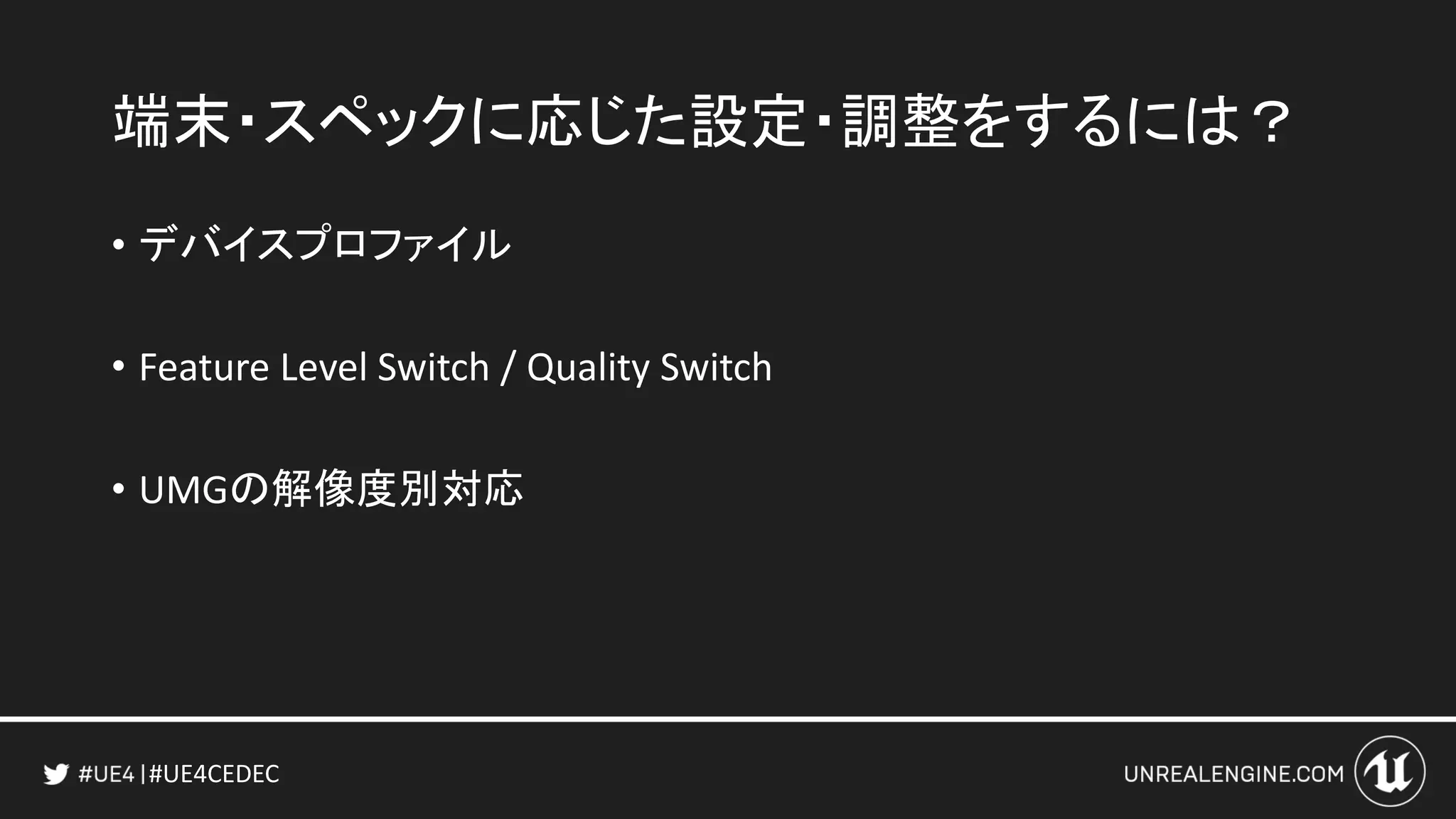

- 133. #UE4CEDEC 端末・スペックに応じた設定・調整をするには？ • デバイスプロファイル • FeatureLevel Switch / Quality Switch • UMGの解像度別対応

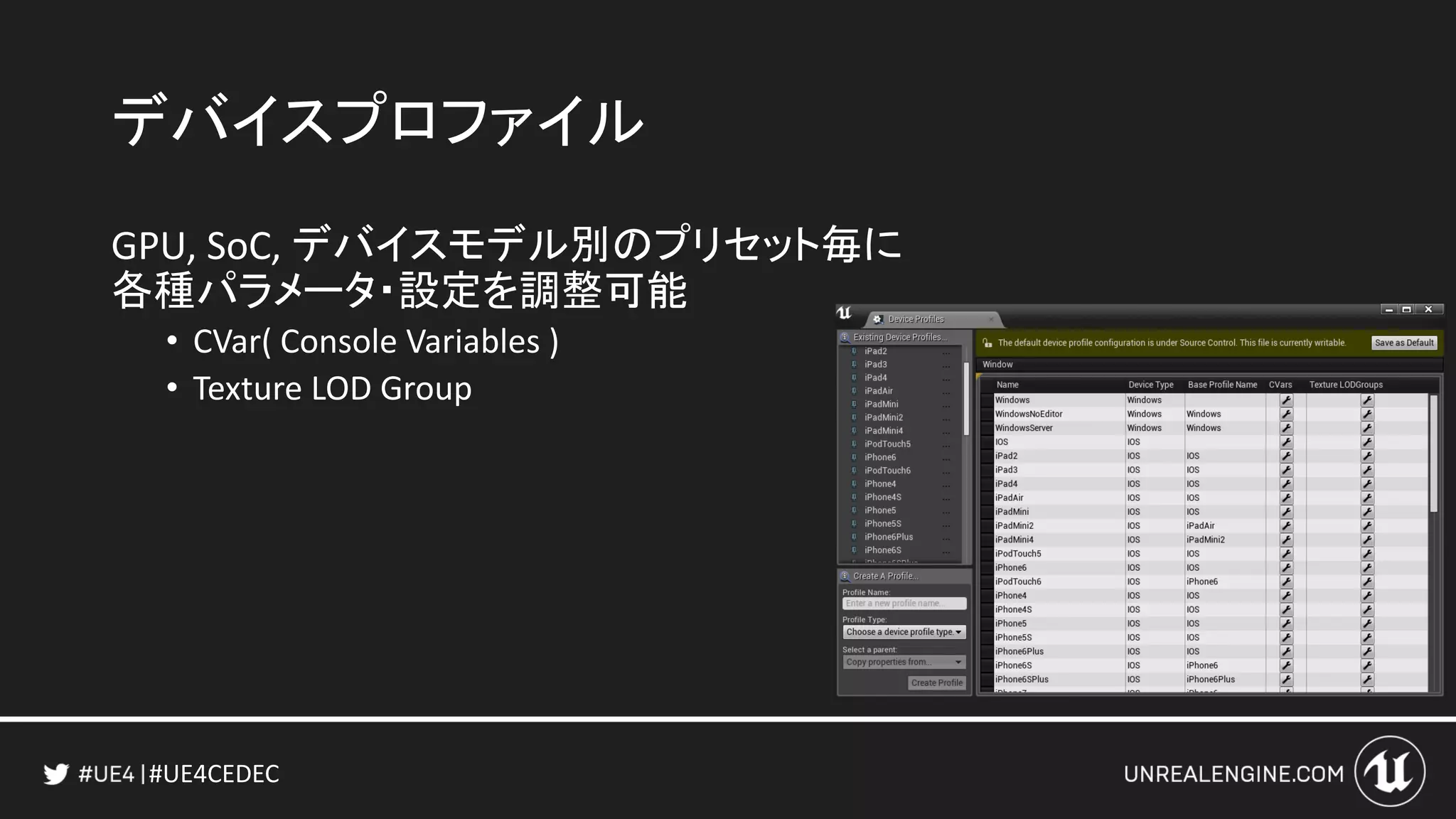

- 134. #UE4CEDEC デバイスプロファイル GPU, SoC, デバイスモデル別のプリセット毎に 各種パラメータ・設定を調整可能 •CVar( Console Variables ) • Texture LOD Group

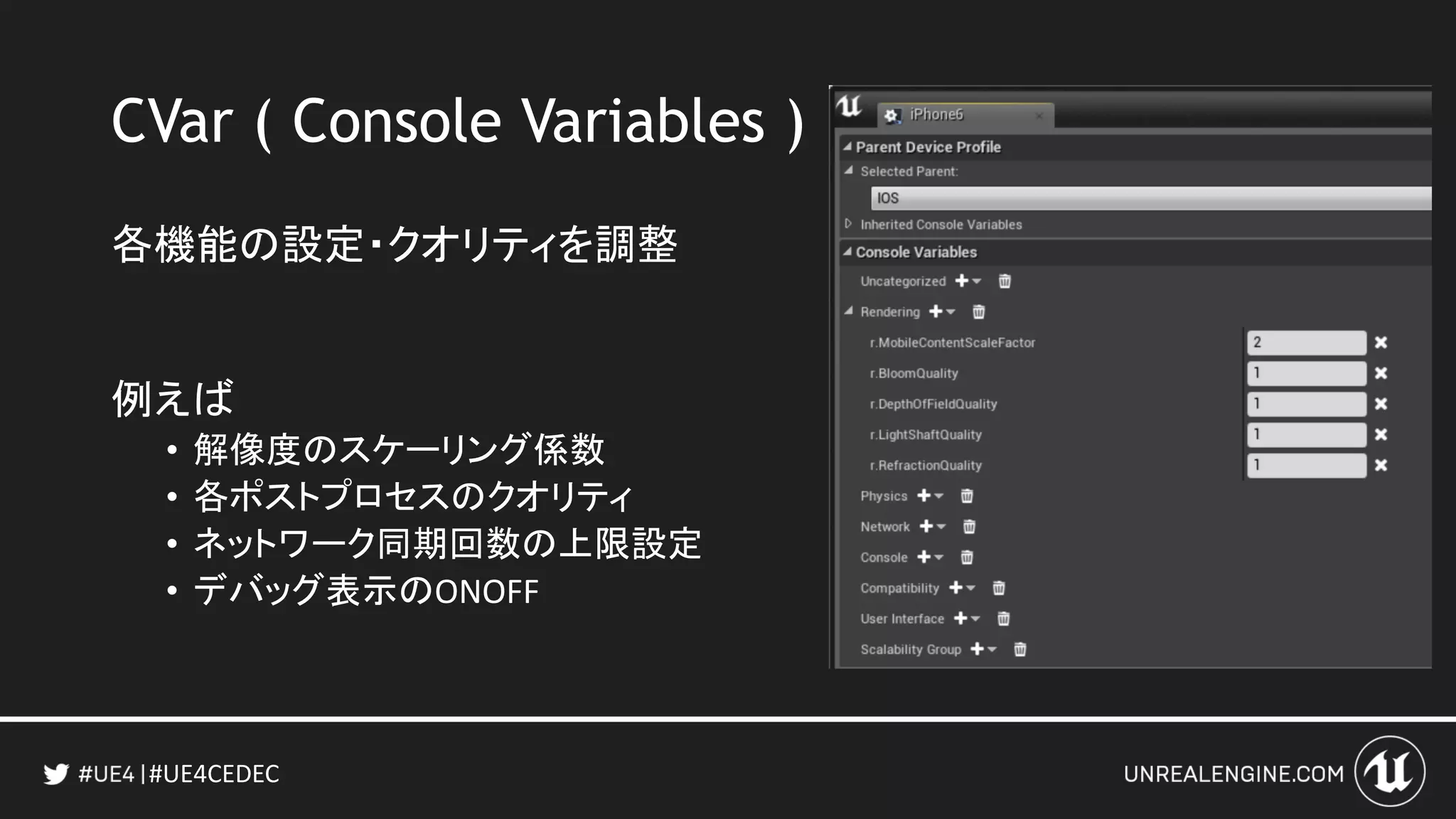

- 135. #UE4CEDEC CVar ( ConsoleVariables ) 各機能の設定・クオリティを調整 例えば • 解像度のスケーリング係数 • 各ポストプロセスのクオリティ • ネットワーク同期回数の上限設定 • デバッグ表示のONOFF
- 136.

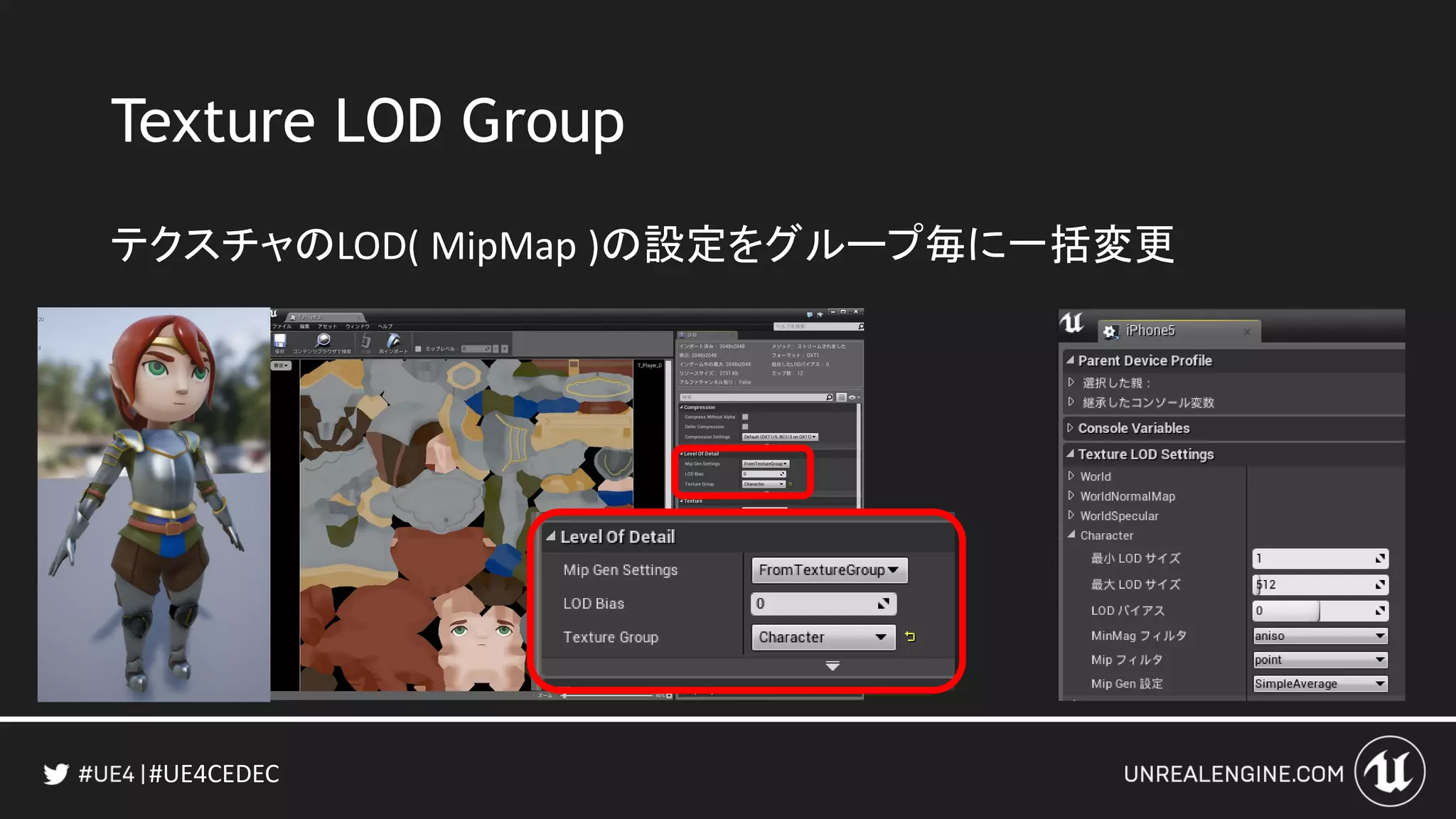

- 137. #UE4CEDEC Texture LOD Group テクスチャのLOD(MipMap )の設定をグループ毎に一括変更
- 138. #UE4CEDEC 端末・スペックに応じた設定・調整をするには？ • デバイスプロファイル • FeatureLevel Switch / Quality Switch • UMGの解像度別対応

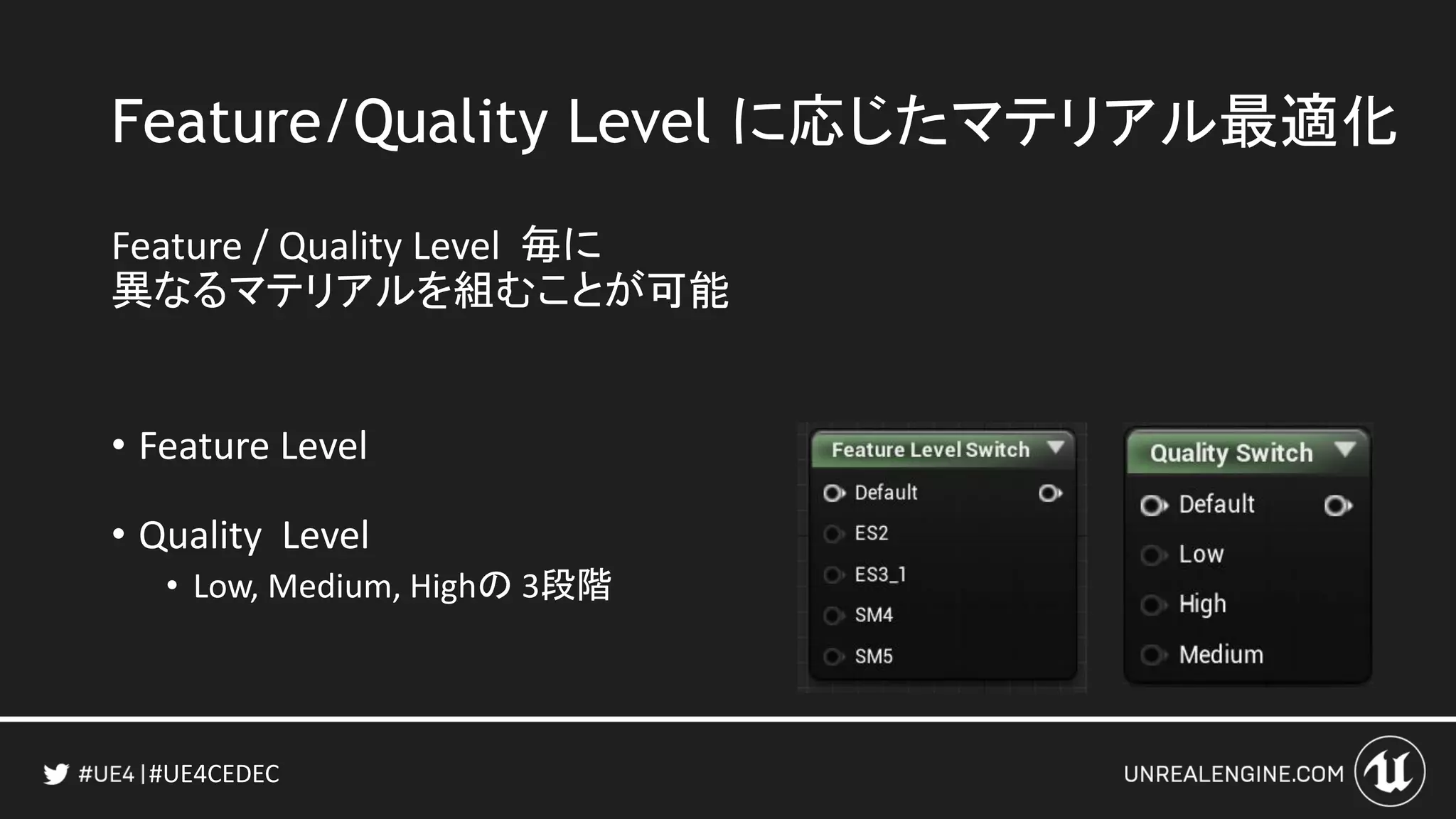

- 139. #UE4CEDEC Feature/Quality Level に応じたマテリアル最適化 Feature/ Quality Level 毎に 異なるマテリアルを組むことが可能 • Feature Level • Quality Level • Low, Medium, Highの 3段階
- 140.

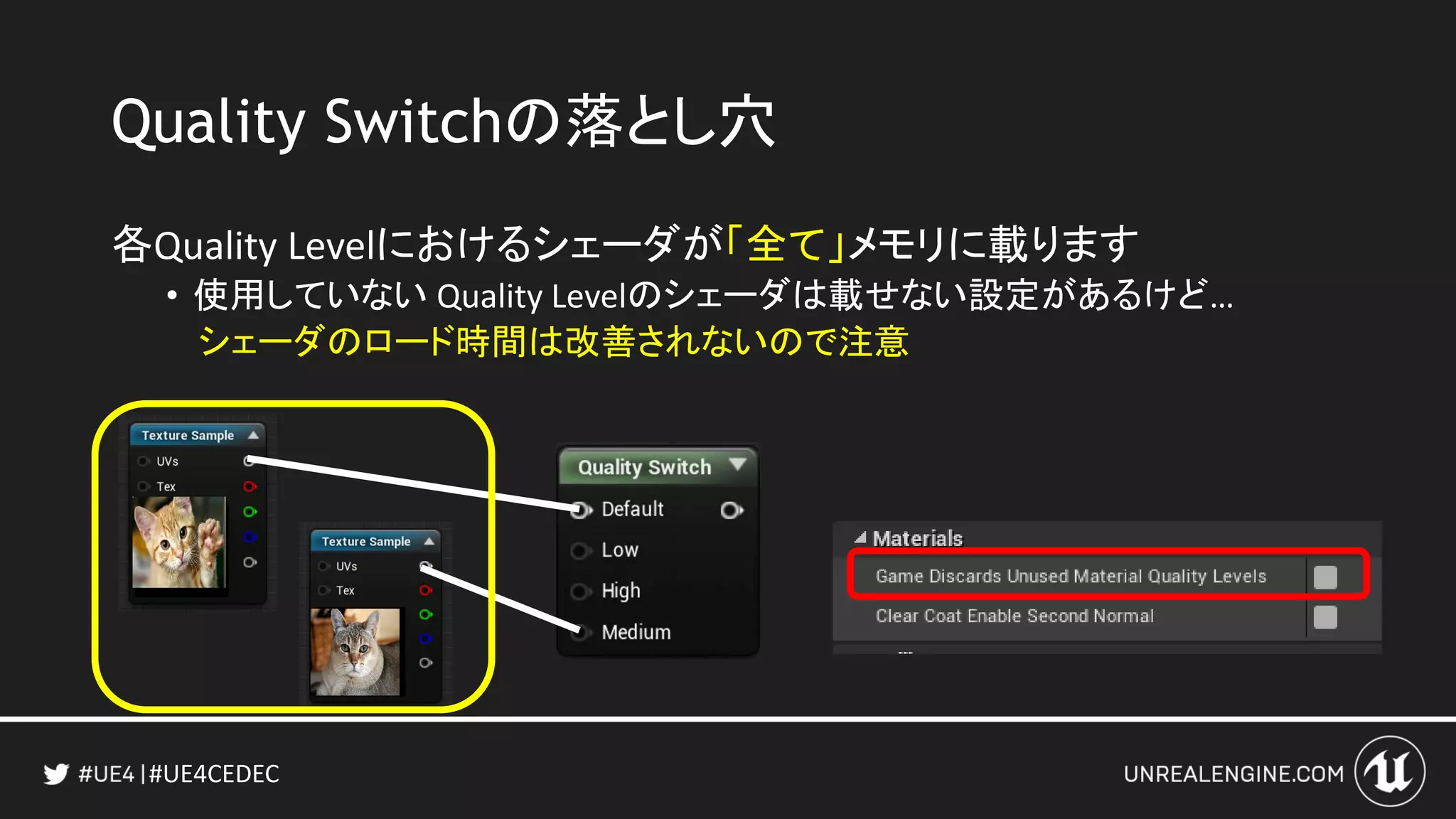

- 141. #UE4CEDEC Quality Switchの落とし穴 各Quality Levelにおけるシェーダが「全て」メモリに載ります •使用していない Quality Levelのシェーダは載せない設定があるけど… シェーダのロード時間は改善されないので注意

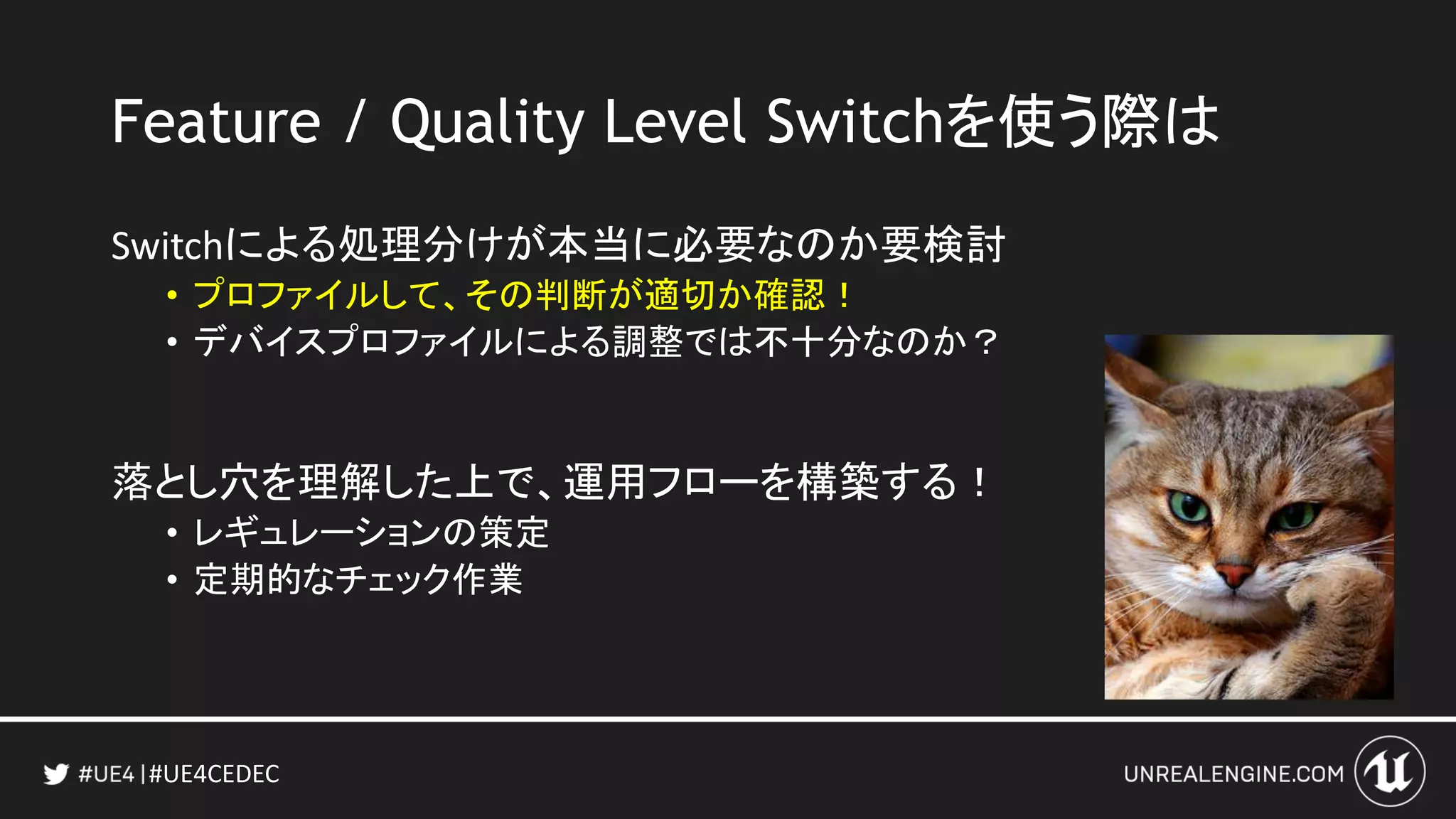

- 142. #UE4CEDEC Feature / QualityLevel Switchを使う際は Switchによる処理分けが本当に必要なのか要検討 • プロファイルして、その判断が適切か確認！ • デバイスプロファイルによる調整では不十分なのか？ 落とし穴を理解した上で、運用フローを構築する！ • レギュレーションの策定 • 定期的なチェック作業

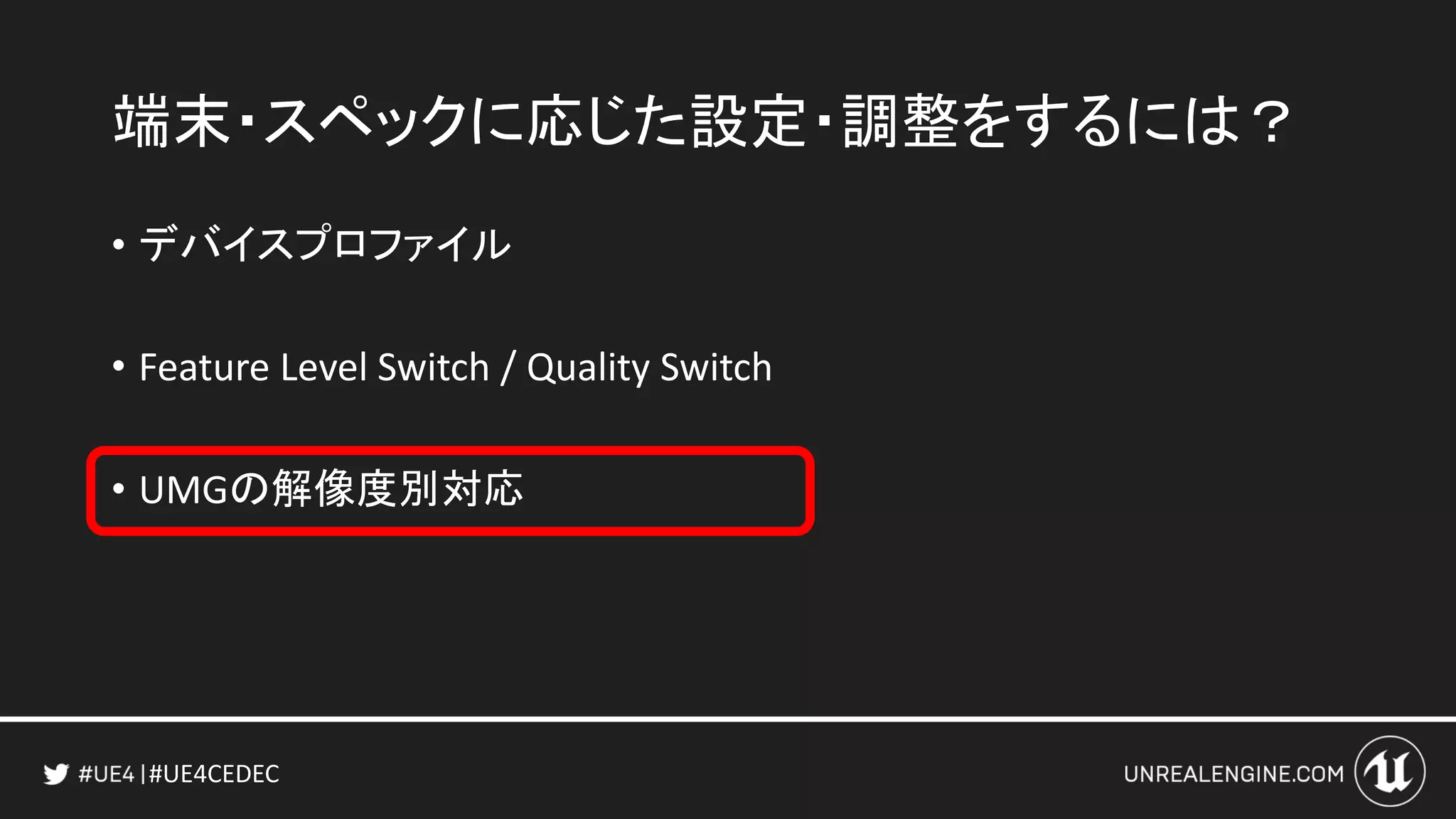

- 143. #UE4CEDEC 端末・スペックに応じた設定・調整をするには？ • デバイスプロファイル • FeatureLevel Switch / Quality Switch • UMGの解像度別対応

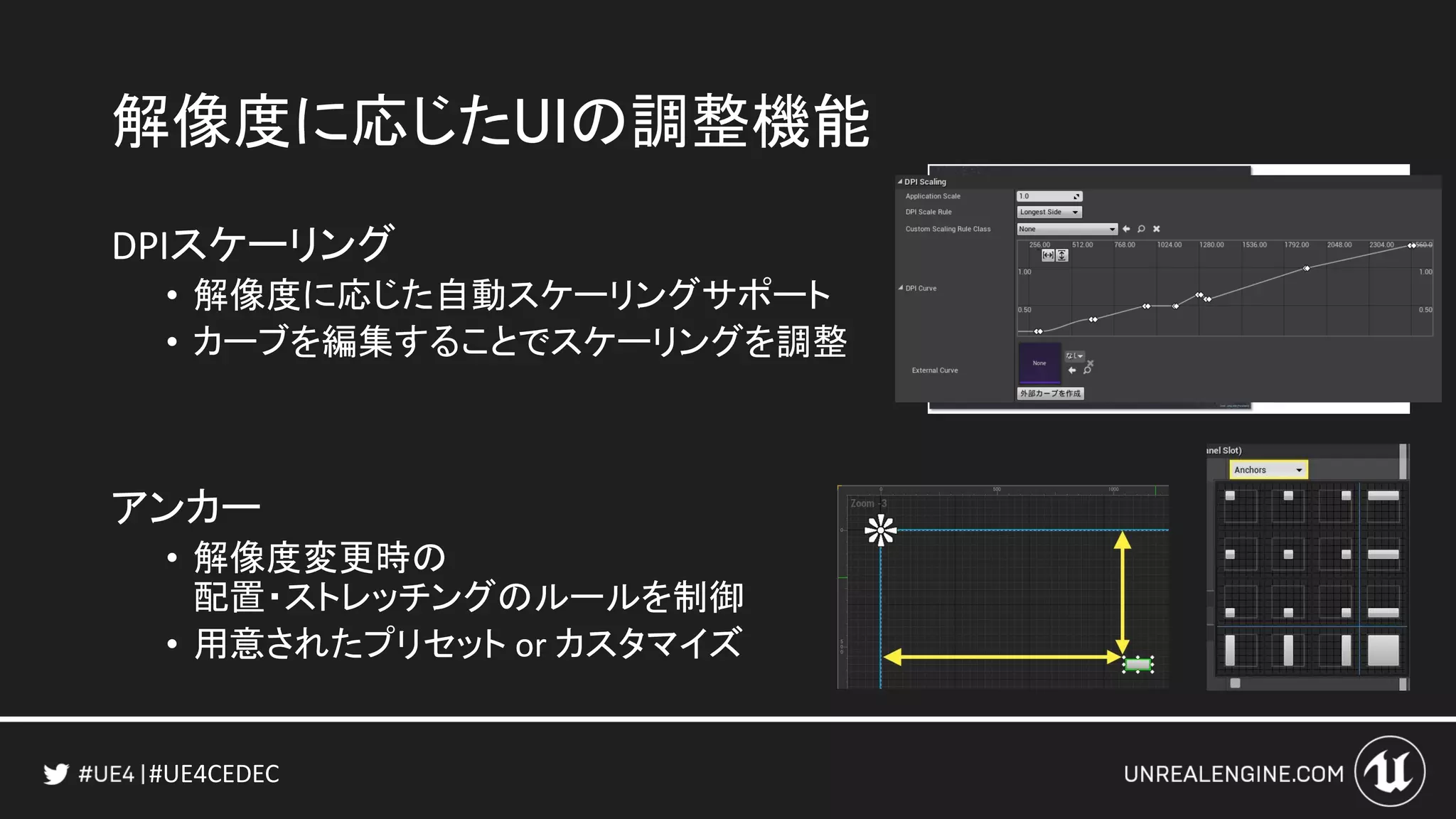

- 144. #UE4CEDEC 解像度に応じたUIの調整機能 DPIスケーリング • 解像度に応じた自動スケーリングサポート • カーブを編集することでスケーリングを調整 アンカー •解像度変更時の 配置・ストレッチングのルールを制御 • 用意されたプリセット or カスタマイズ

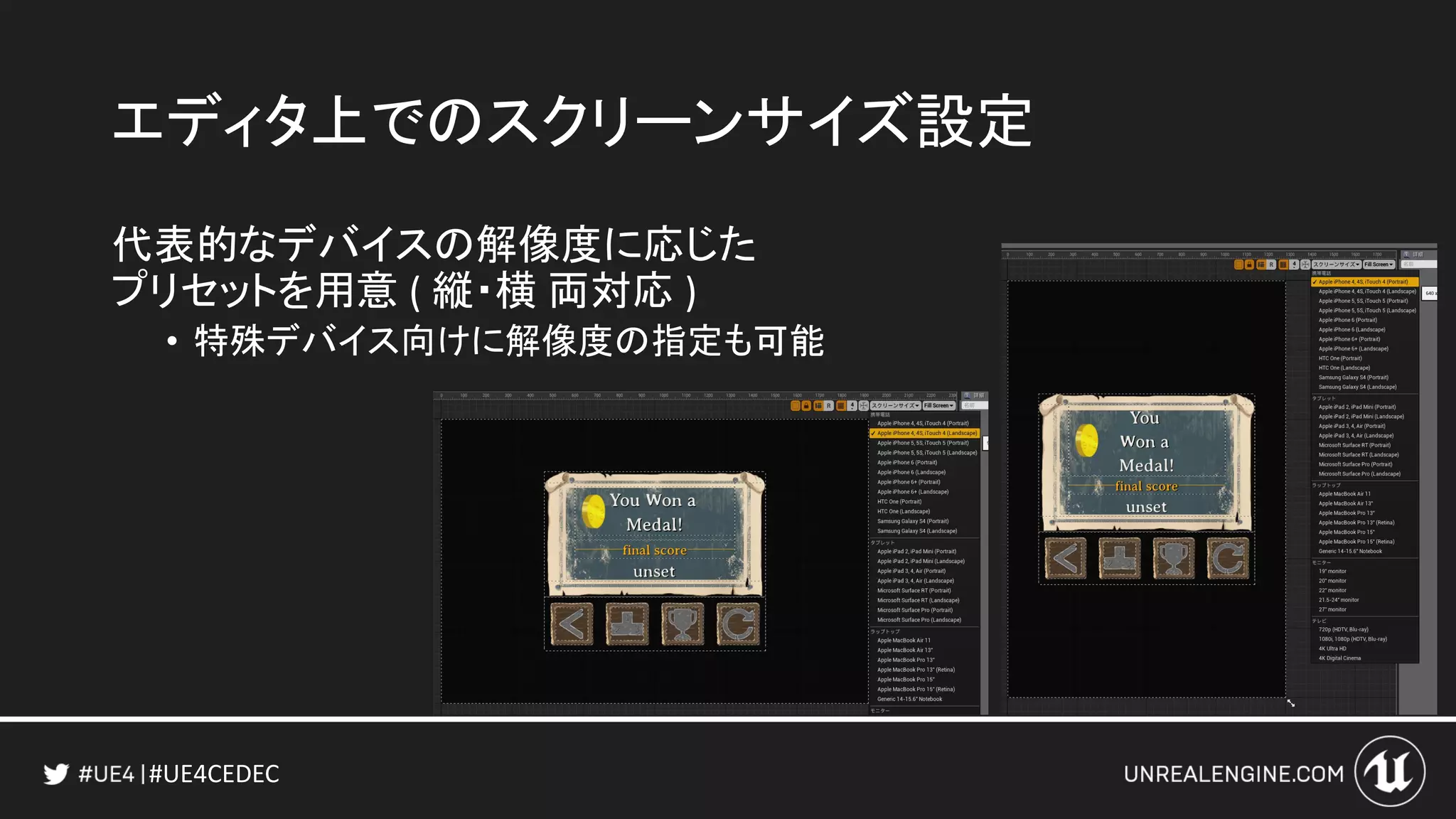

- 145. #UE4CEDEC エディタ上でのスクリーンサイズ設定 代表的なデバイスの解像度に応じた プリセットを用意 ( 縦・横両対応 ) • 特殊デバイス向けに解像度の指定も可能
- 146.
- 147.

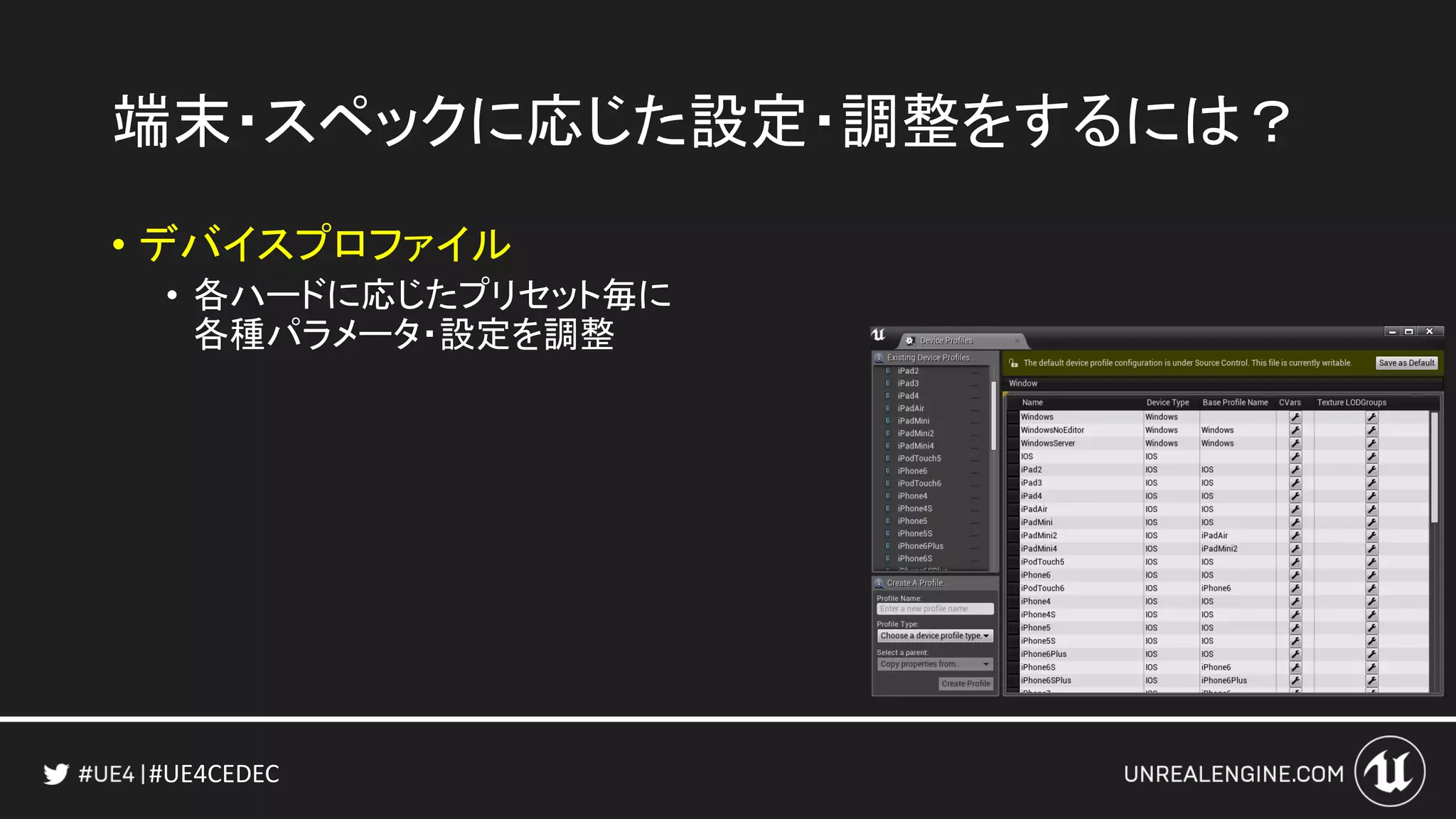

- 148. #UE4CEDEC 端末・スペックに応じた設定・調整をするには？ • デバイスプロファイル • 各ハードに応じたプリセット毎に 各種パラメータ・設定を調整 •Feature Level Switch / Quality Switch • 端末・スペック・設定に応じたマテリアル調整

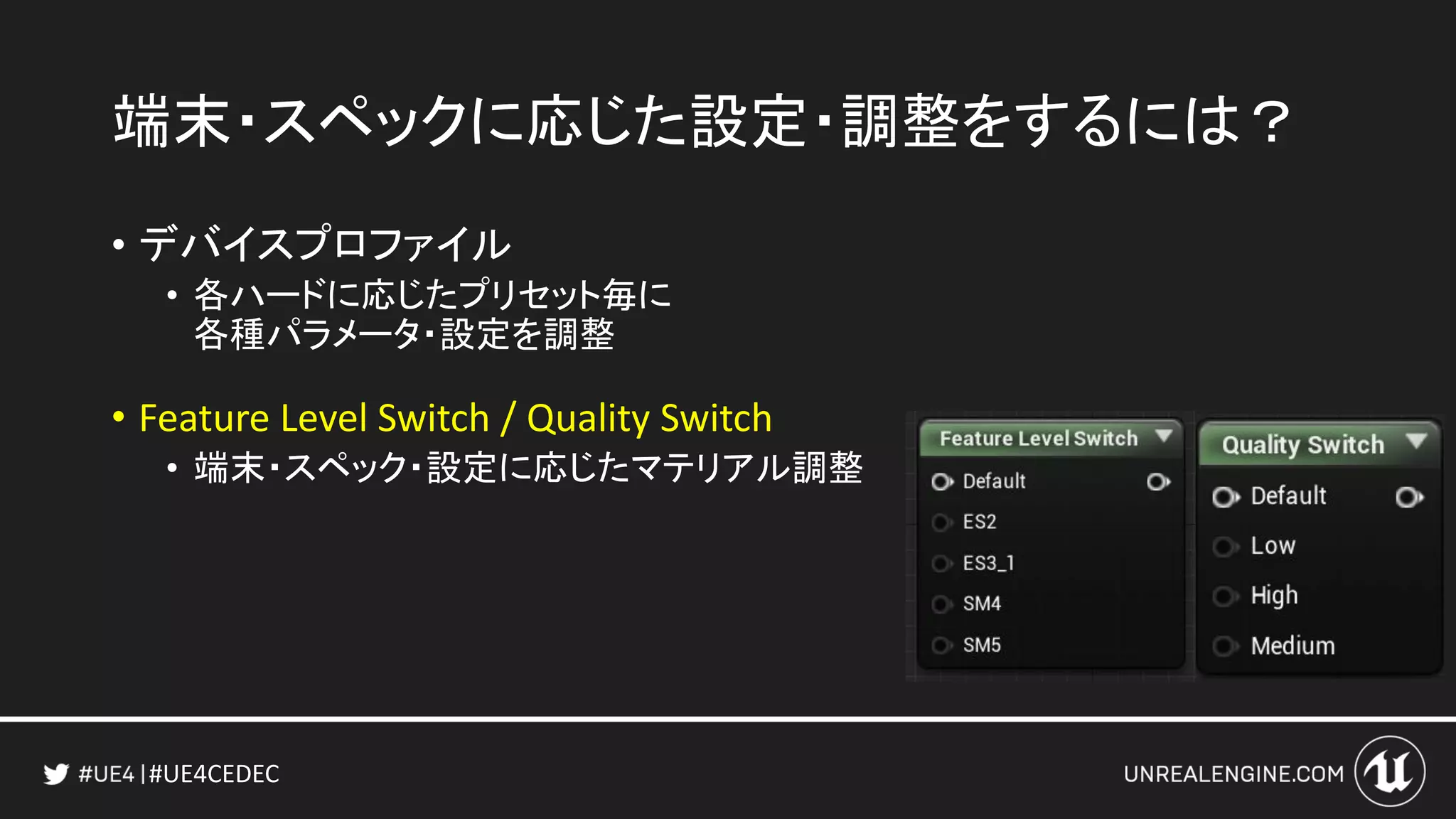

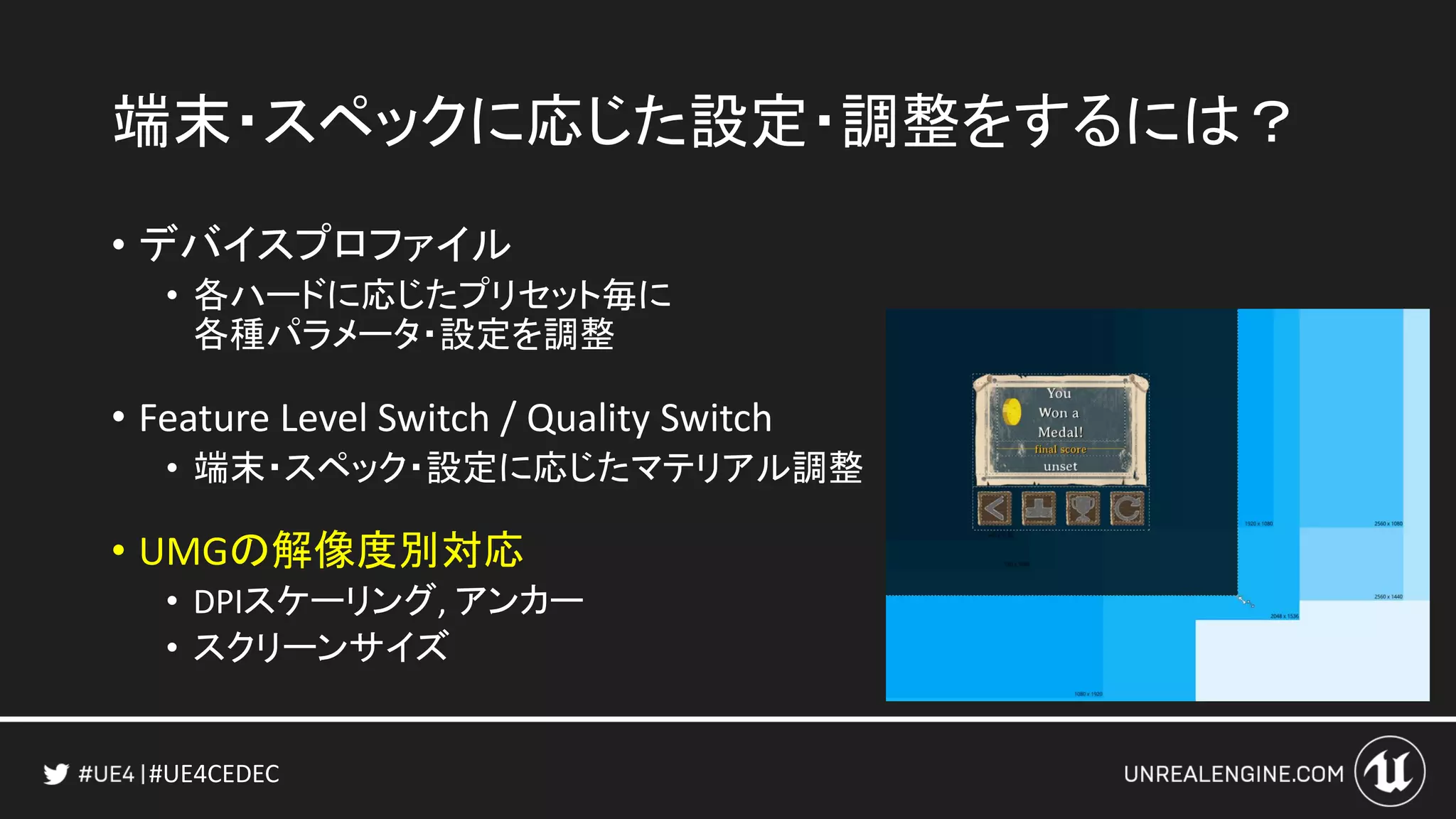

- 149. #UE4CEDEC 端末・スペックに応じた設定・調整をするには？ • デバイスプロファイル • 各ハードに応じたプリセット毎に 各種パラメータ・設定を調整 •Feature Level Switch / Quality Switch • 端末・スペック・設定に応じたマテリアル調整 • UMGの解像度別対応 • DPIスケーリング, アンカー • スクリーンサイズ
- 150.
- 151.
- 152.
- 153.
- 154.

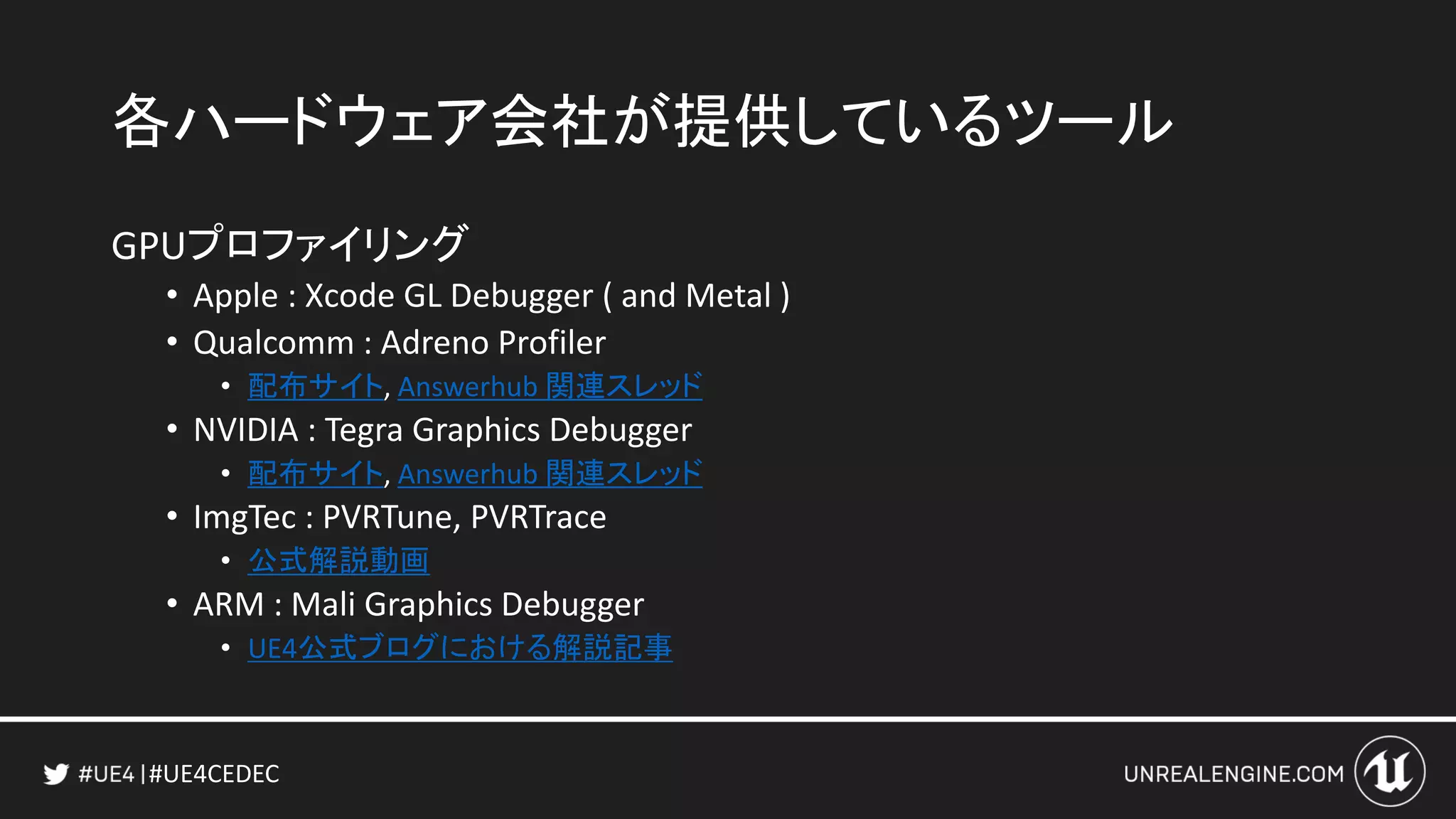

- 155. #UE4CEDEC 各ハードウェア会社が提供しているツール GPUプロファイリング • Apple :Xcode GL Debugger ( and Metal ) • Qualcomm : Adreno Profiler • 配布サイト, Answerhub 関連スレッド • NVIDIA : Tegra Graphics Debugger • 配布サイト, Answerhub 関連スレッド • ImgTec : PVRTune, PVRTrace • 公式解説動画 • ARM : Mali Graphics Debugger • UE4公式ブログにおける解説記事
- 156. #UE4CEDEC 各ハードウェア会社が提供しているツール CPUプロファイリング • Apple :Instruments ( Time Profiler ) • NVIDIA : Tegra System Profiler • 配布サイト, 公式ドキュメント • ARM : DS-5
- 157.
- 158.

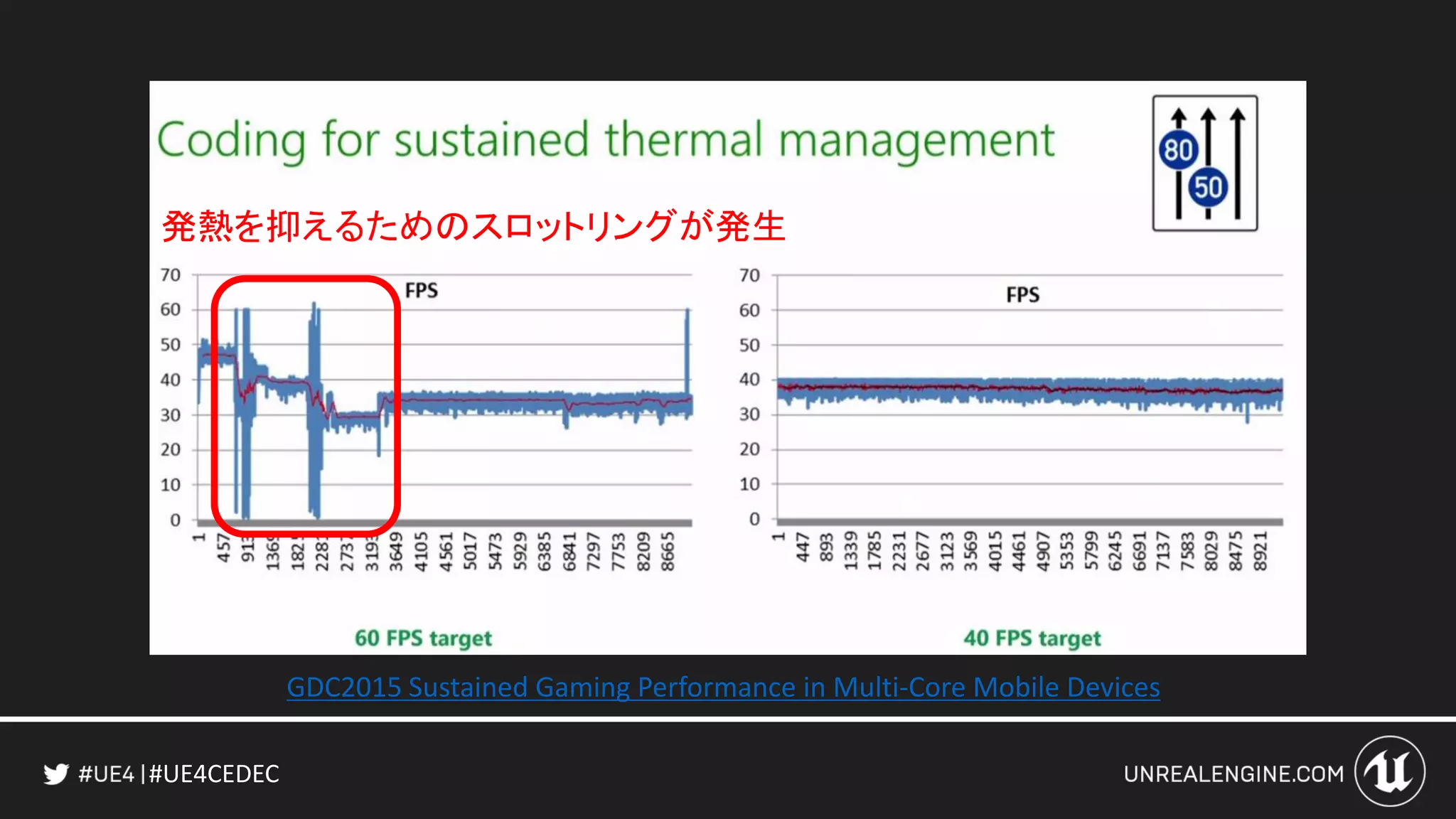

- 159. #UE4CEDEC GDC2015 Sustained GamingPerformance in Multi-Core Mobile Devices 発熱を抑えるためのスロットリングが発生
- 160. #UE4CEDEC GDC2015 Sustained GamingPerformance in Multi-Core Mobile Devices
- 161.
- 162. #UE4CEDEC GDC2015 Sustained GamingPerformance in Multi-Core Mobile Devices 30fps上限にしても、最終的には発熱がひどくなってくる…

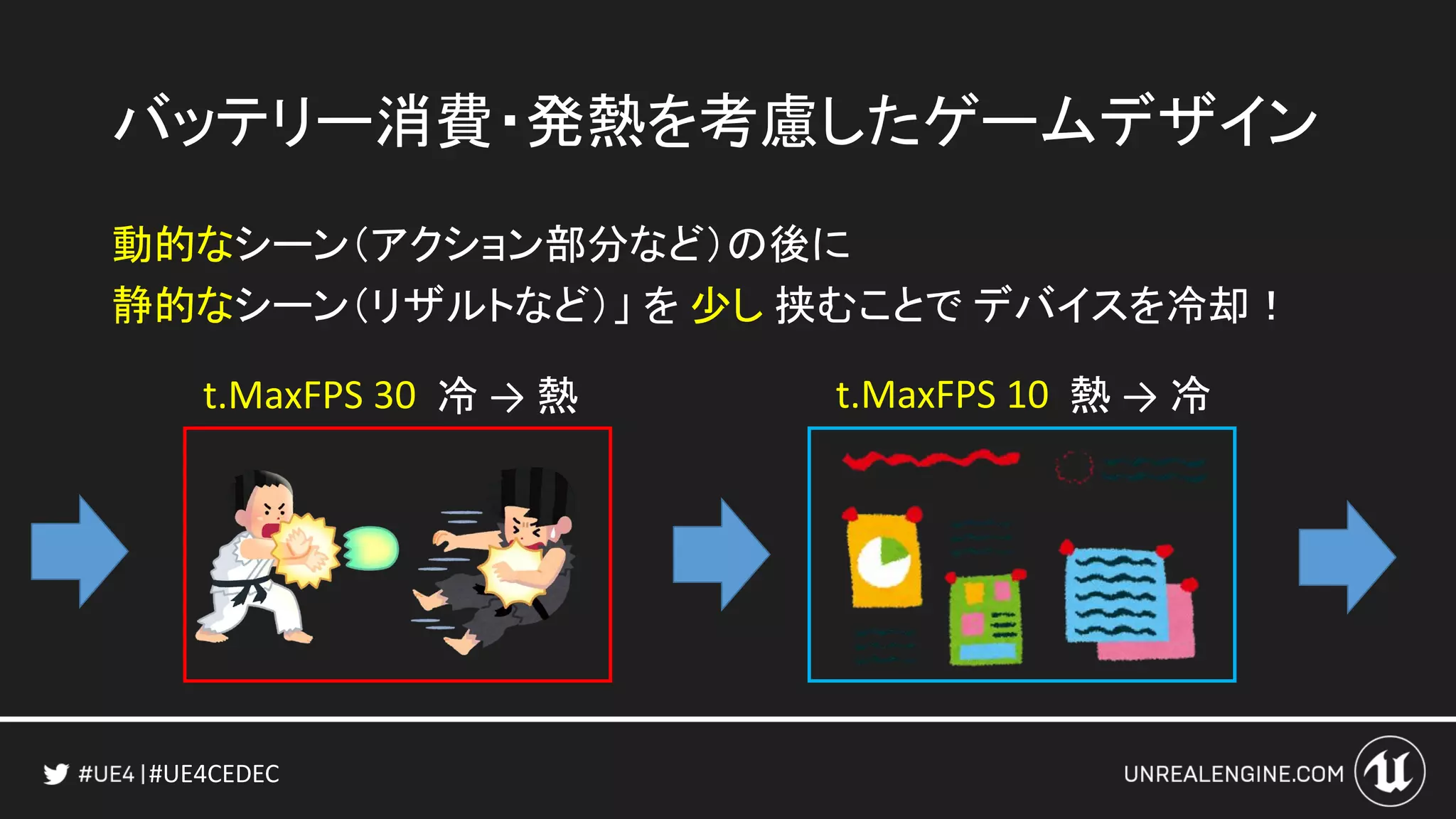

- 163. #UE4CEDEC バッテリー消費・発熱を考慮したゲームデザイン 動的なシーン（アクション部分など）の後に 静的なシーン（リザルトなど）」 を 少し挟むことで デバイスを冷却！ t.MaxFPS 30 冷 → 熱 t.MaxFPS 10 熱 → 冷

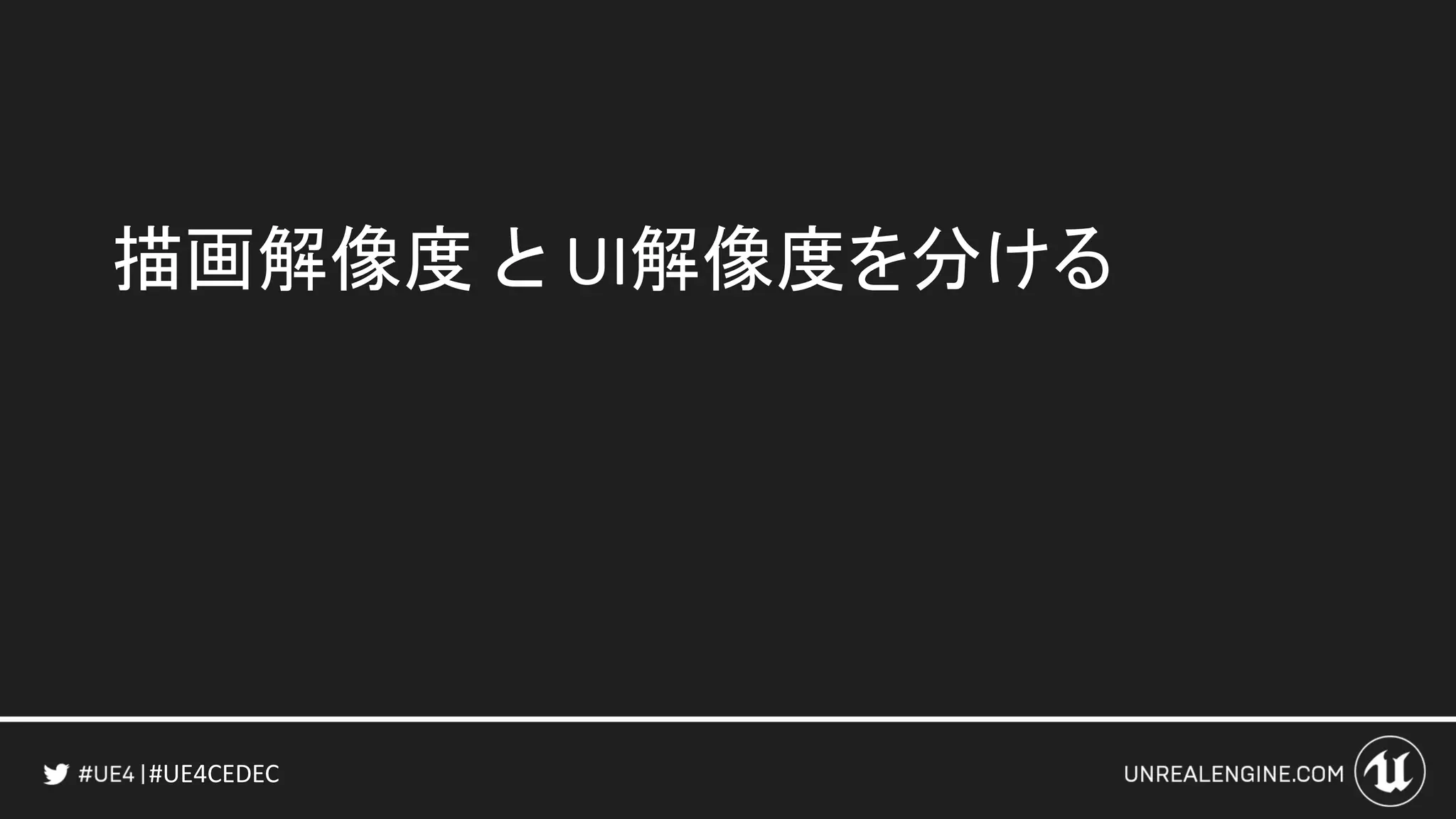

- 164.
- 165.
- 166.
- 167. #UE4CEDEC Invalidation PanelによるUMGの負荷軽減 • 子要素をキャッシュすることで 不要な描画・更新処理をキャッシュ（スキップ） •子要素毎にキャッシュするか否かを指定することも可能 • Is Volatileフラグ あまり変化しない部分は 積極的にInvalidation Panelでキャッシュする • 変化する箇所はIs Volatileフラグを有効に

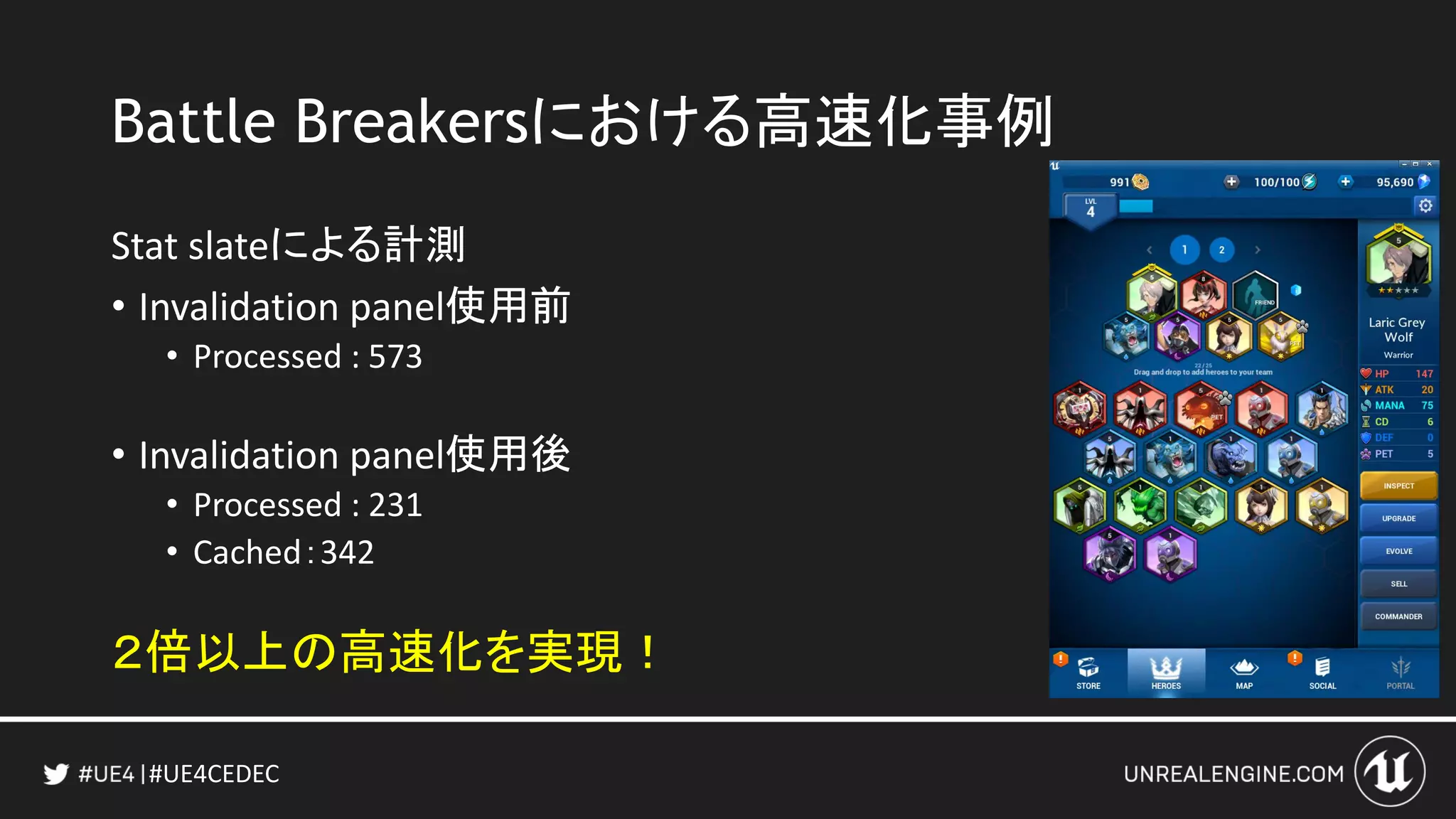

- 168. #UE4CEDEC Battle Breakersにおける高速化事例 Stat slateによる計測 •Invalidation panel使用前 • Processed : 573 • Invalidation panel使用後 • Processed : 231 • Cached：342 ２倍以上の高速化を実現！

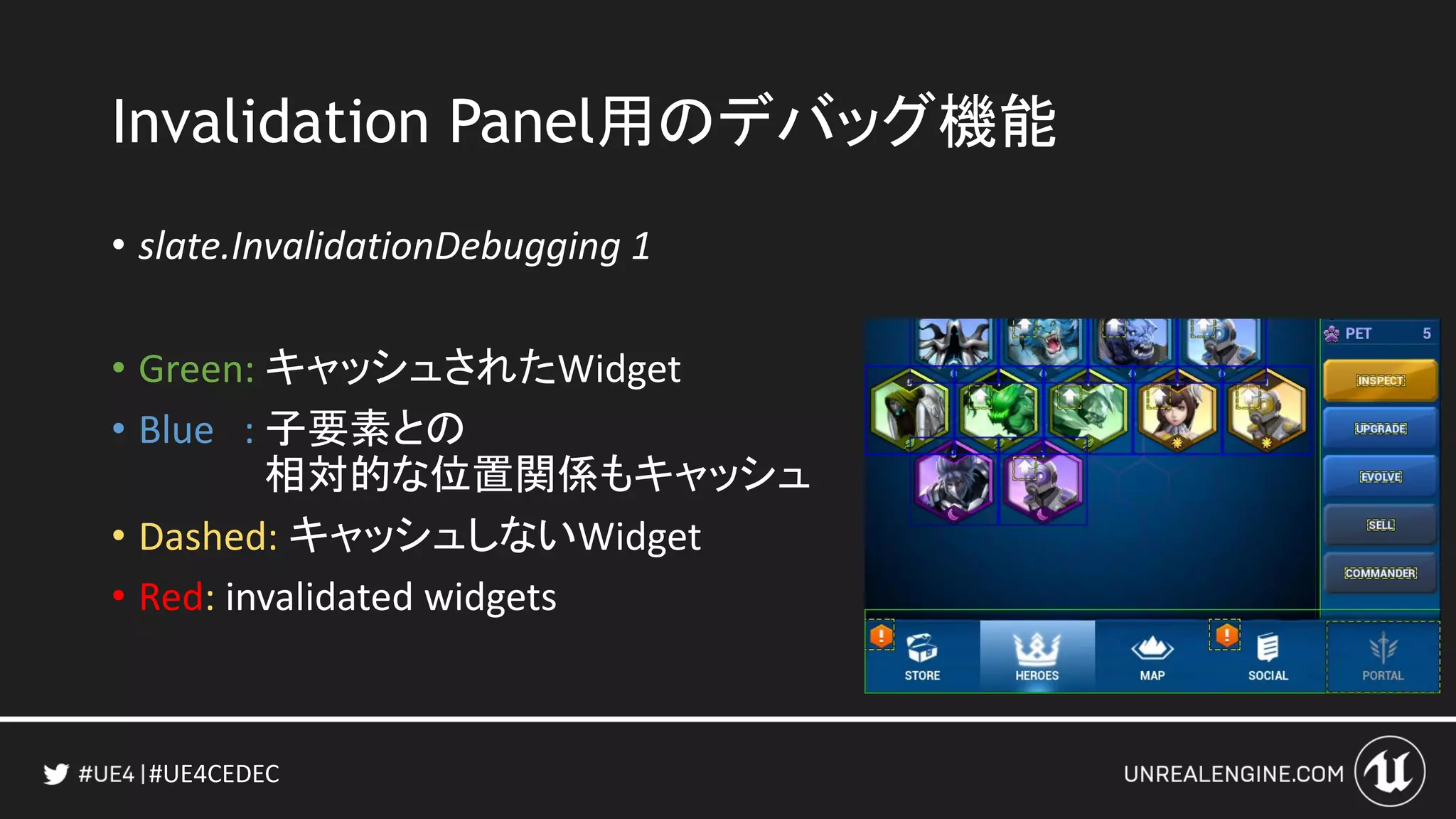

- 169. #UE4CEDEC Invalidation Panel用のデバッグ機能 • slate.InvalidationDebugging1 • Green: キャッシュされたWidget • Blue : 子要素との 相対的な位置関係もキャッシュ • Dashed: キャッシュしないWidget • Red: invalidated widgets
- 170.
- 171.
- 172.

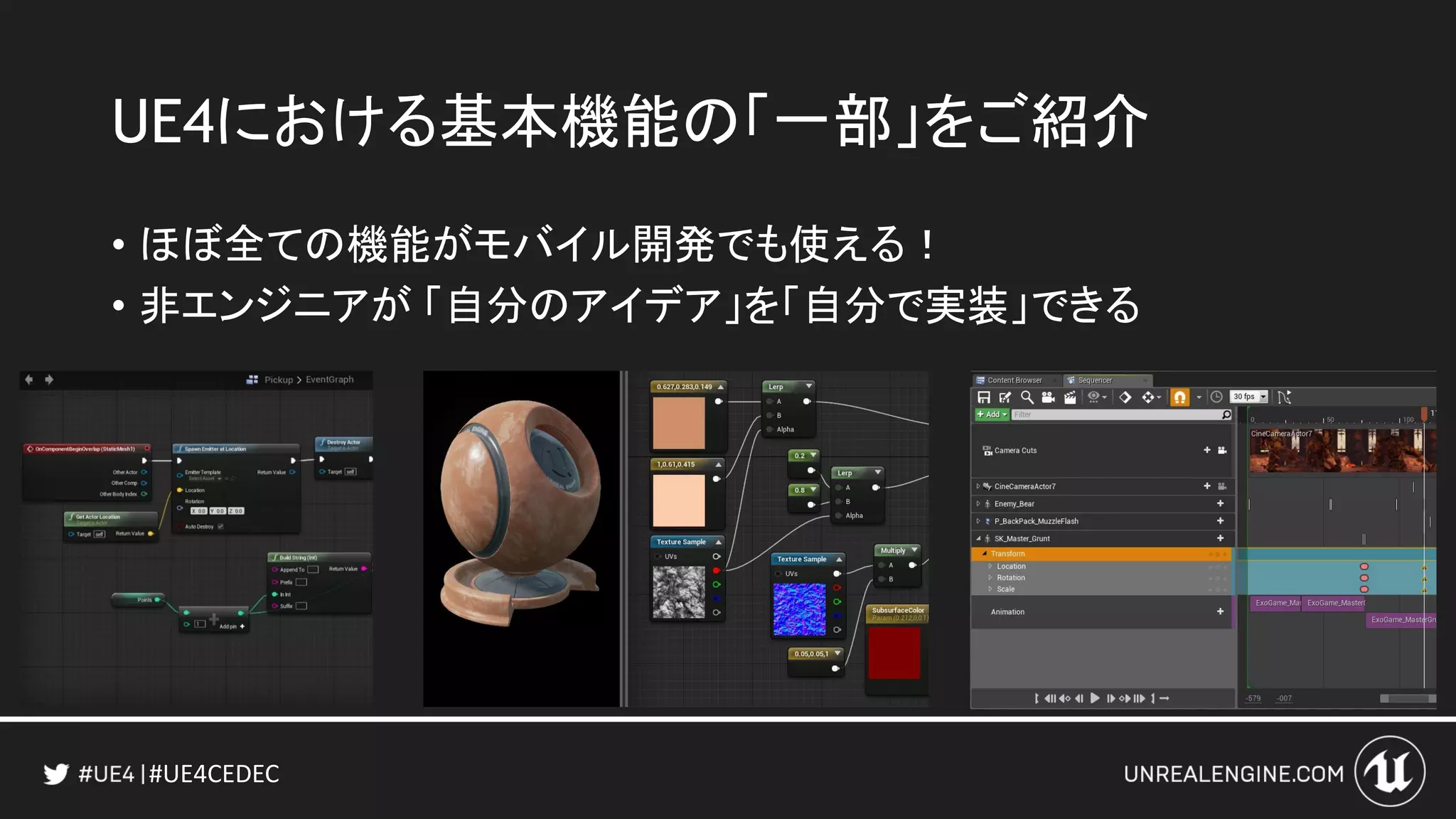

- 173. #UE4CEDEC UE4における基本機能の「一部」をご紹介 • ほぼ全ての機能がモバイル開発でも使える！ • 非エンジニアが「自分のアイデア」を「自分で実装」できる

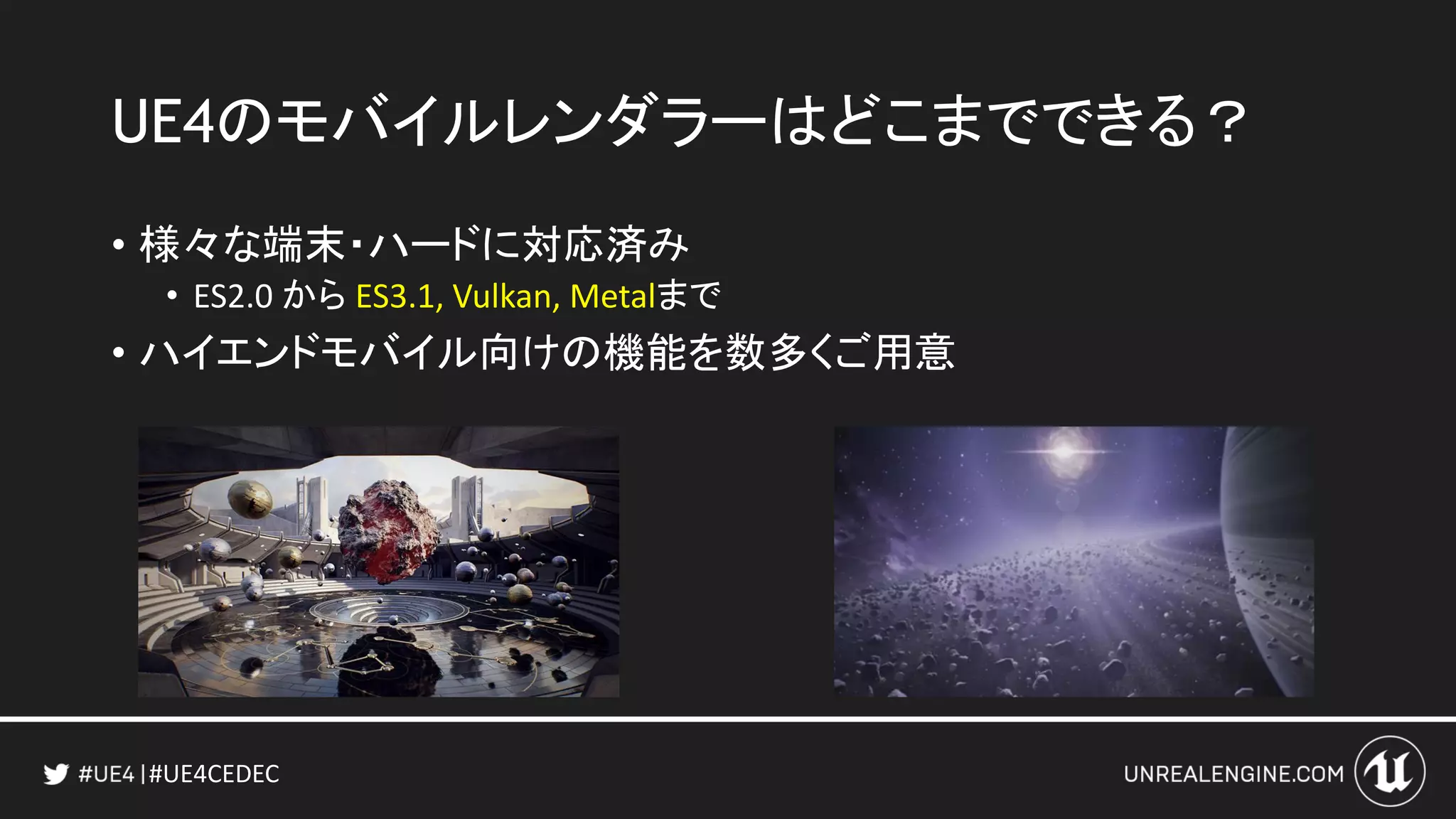

- 174. #UE4CEDEC UE4のモバイルレンダラーはどこまでできる？ • 様々な端末・ハードに対応済み • ES2.0から ES3.1, Vulkan, Metalまで • ハイエンドモバイル向けの機能を数多くご用意

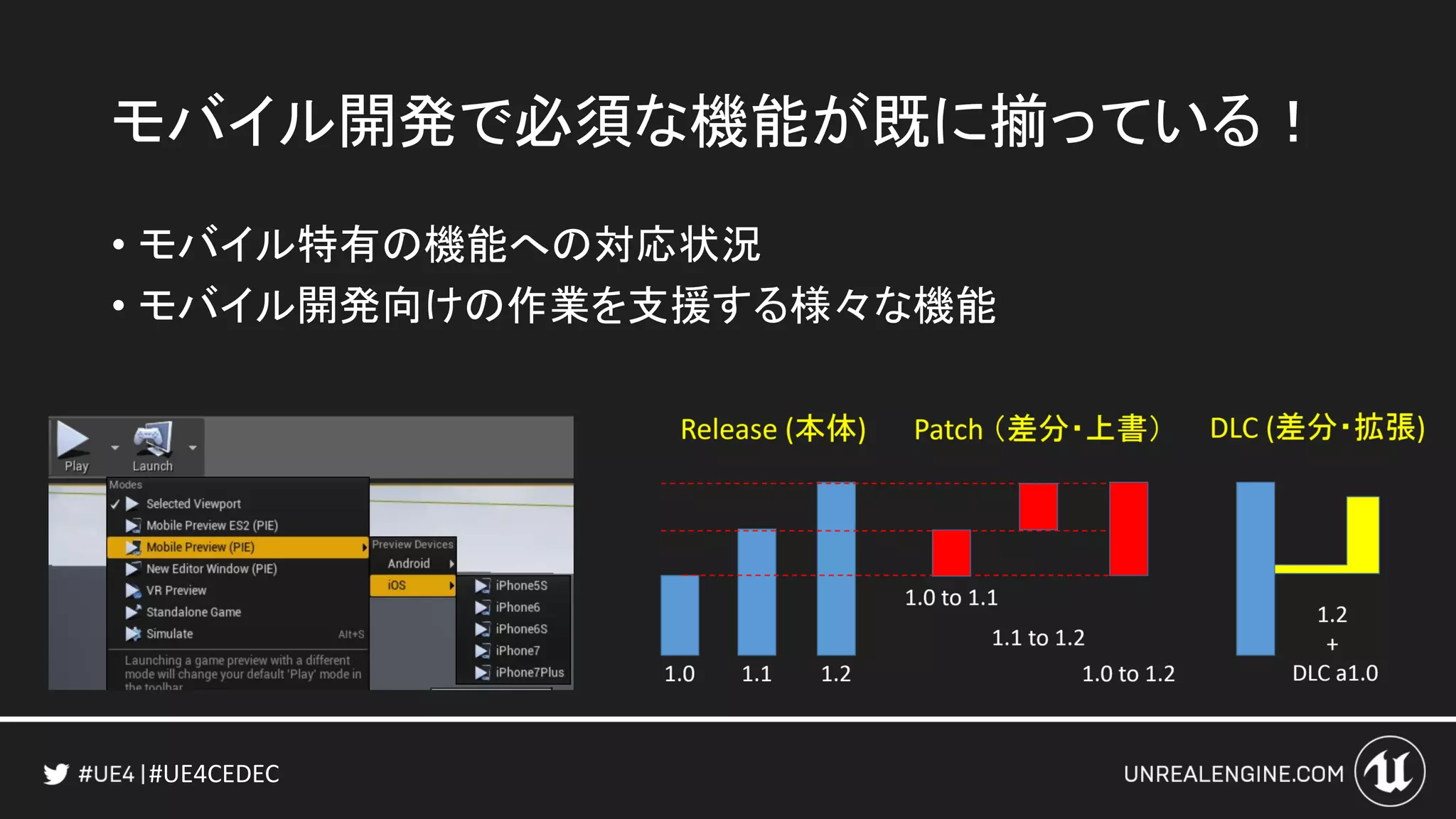

- 175.

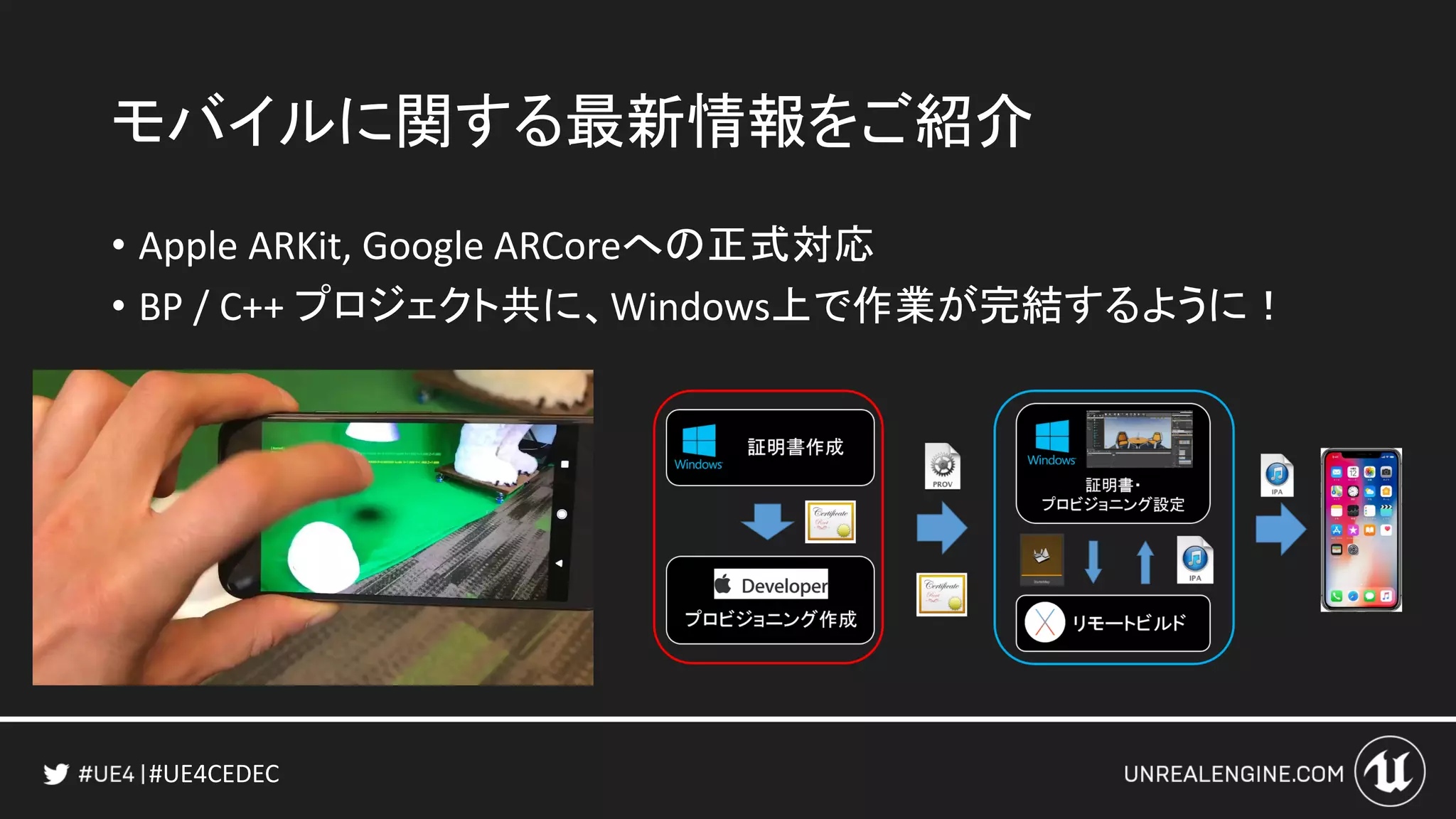

- 176. #UE4CEDEC モバイルに関する最新情報をご紹介 • Apple ARKit,Google ARCoreへの正式対応 • BP / C++ プロジェクト共に、Windows上で作業が完結するように！
- 177.
- 178. #UE4CEDEC ご清聴 ありがとうございました！ 本講演に関する質問はこちらからどうぞ！ E-mail ： kaz.okada@epicgames.com Twitter: @pafuhana1213 展示ブースにEGJのスタッフがいますので モバイル以外の質問も是非どうぞ！
