ch.10 デバッグとパフォーマンス

自己紹介
名前 : 大島昇時
ハンドル : さんすうP @Sansuusetto
所属 : TIS株式会社戦略技術センター
1

・三菱のグループ会社で、組み込み系エンジニア約４年
・映像系の中小で、マネージャ、映像制作、VRゲーム制作約３年
・TISに2018/02入社。xRの研究開発を行う
組み込み系エンジニア・エンタメ系エンジニア・映像制作・
企画・ディレクションと、結構色々やってきたので、その辺
りの経験を交えつつ、お話していきたいと思います。
2
経歴

今日覚えて帰ること
• Debug
– Unity + Holo + 一般的な開発でのDebugの基本
• PerformanceTuning
– Profilerの見方
– Tuningの基本
3

Debug編
4

Debug
5
No Debug方法重要度(5段階)
1 IDE(VisualStudio)でDebugする ★★★★★
2 HoloをRemoteでDebugする ★★★★★
3 Logを出力する ★★★★★
全部大事。この辺りを使いこなせないと確実に開発で躓きます。

IDE(VisualStudio)でDebug
VisualStudioでUnityEditorにアタッチしてステップ実行する
事ができる。
超使う。これが無いと始まらない。
上記赤枠を押下し、UnityEditorでPlayするだけ。
7

IDE(VisualStudio)でDebug
実行を中断したい行でF9を押下すると、ブレークポイントを
設定することができる。
実行中にブレークポイントの箇所が実行される直前に処理を
一時停止し、その時点の変数の値を確認することができる。
F10で次の行まで実行(ステップオーバー)
F11で当該行の中で実行される関数の中へ移動(ステップイン)
8

HoloをRemoteでDebugす
る
9
実機で動かしてDebugしたい場合は「Holographic
Remoting Player」を使います。
まずは、HoloLens本体に上記アプリをインストールしま
しょう。

HoloをRemoteでDebugす
る
Holo上でHolographicRemotingPlayerを立ち上げた状態で、
以下の通り実行すると、HoloとRemoteで繋がるので通常通
りDebugできます。ビルドしなくていいので楽。
10
IPアドレスを入力した後、
Enterを押下しないとつなが
りません
1
2
3
4

Logを出力する
問題の発生原因を特定するため、Logは重要です。
しかし、Logを入れなくても機能自体には影響しないため、
意外と軽視されがち。
11

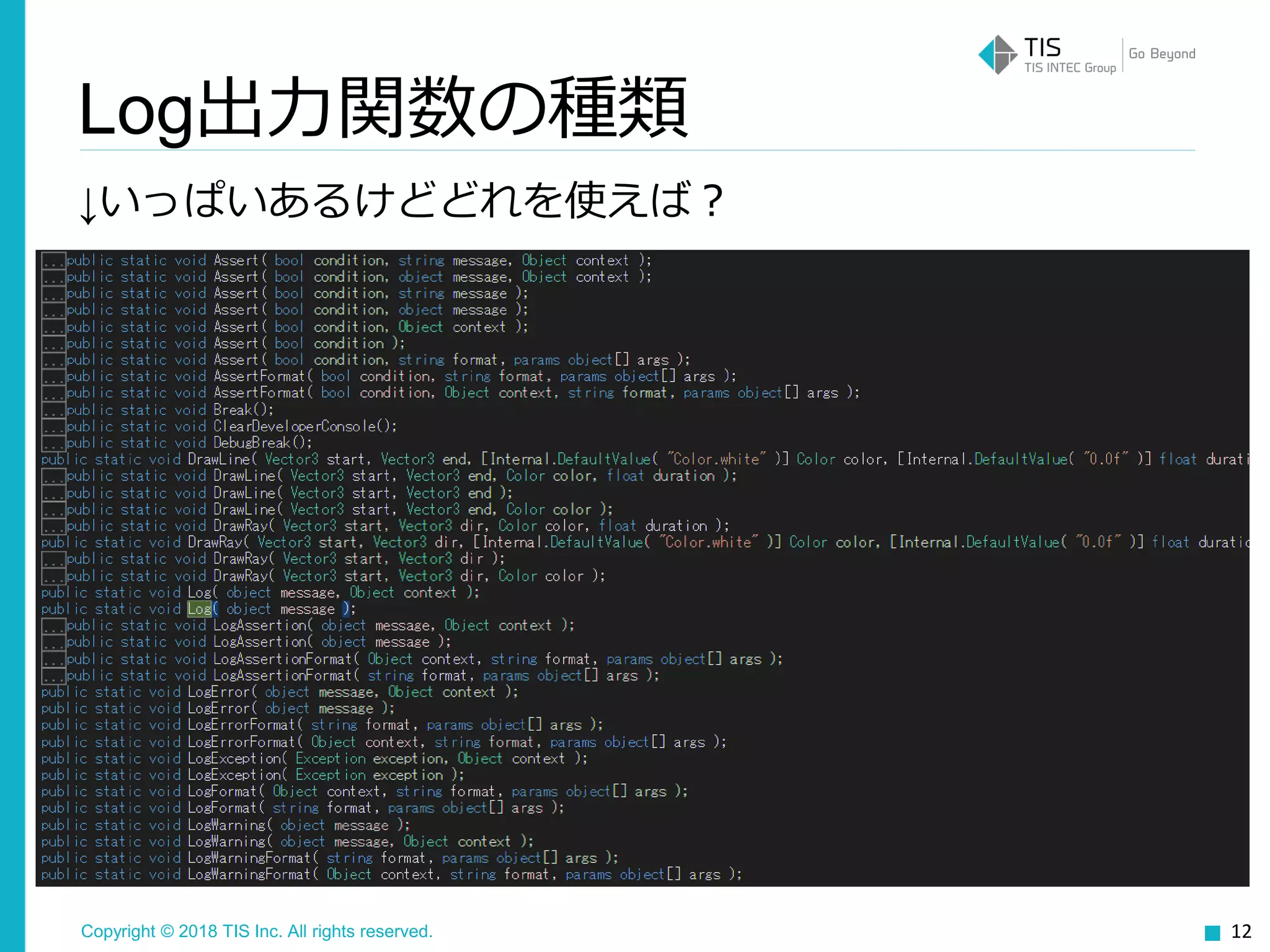

Log出力関数の種類
12
↓いっぱいあるけどどれを使えば？

13

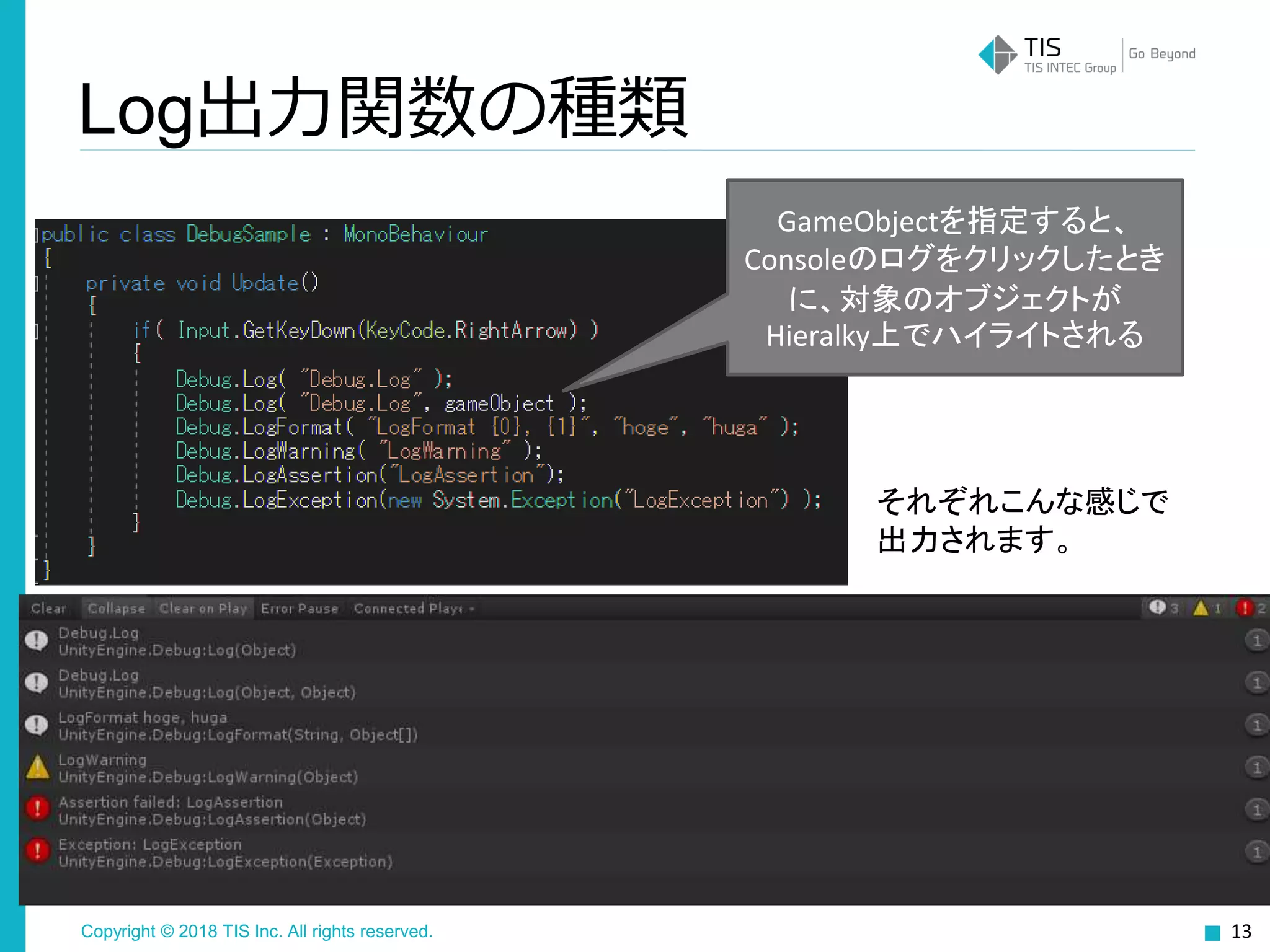

それぞれこんな感じで
出力されます。
GameObjectを指定すると、
Consoleのログをクリックしたとき
に、対象のオブジェクトが
Hieralky上でハイライトされる

Copyright © 2018 TIS Inc. All rights reserved. 14
この辺りの設定はDebug.Logで
出力した際にも有効となる

以上のように、Log出力関数自体はどれも大差ないので好き
な物を使えば良いと思います。
ただ、私は標準の機能では色々と不便なので、Log出力の
Helperクラスを作って使っています。
15

こんな感じ
16
以下の情報が自動的に付加される
・Tick
・ファイル名
・関数名
・行数

• C#5.0で追加されたCallerInfoを使うことにより
メソッドの呼び出し元の情報を取得し、
ログとして出力する
17
仕組み
.NETのバージョンが古いと
動かないので、ご注意

なんとなくLogを追加しても問題個所の特定にはあまり役に
立たないので、イイ感じにLogを出力したい。
どこで、どんな情報を出力すべきか。
18
Logで問題個所を特定するために

下記表の様に、出力すべきLogの種別を予めプロジェクト内
部で決めておきましょう。
それぞれがなんとなくLogを入れると、それが問題特定の妨
げになることが往々にして起こります。
19
LogLevelを設計する
No Level 出力内容ビルド時
1 Trace Debug時に処理を追いかけるための詳細情報 ×
2 Info 正常系の重要な情報・処理結果〇
3 Warning エラーっぽいけどほんとに大丈夫？という確認〇
4 Assert 実行時に満たすべき条件の判定結果 ×
5 Error 異常系の重要な情報・処理結果〇
6 Exception IOの失敗等、クリティカルなエラーのException情報〇
※上記表は例であり、正解はありません

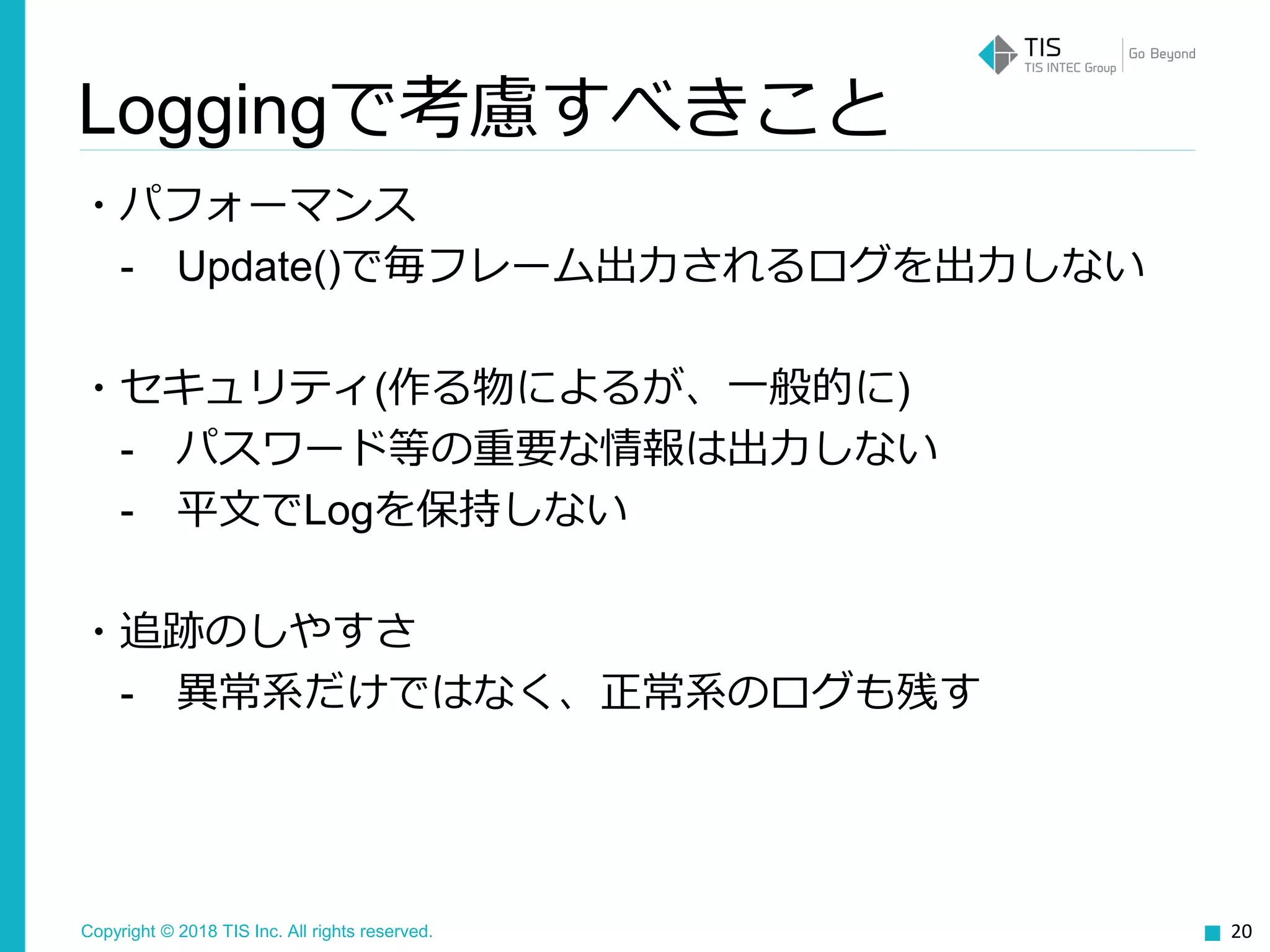

・パフォーマンス
- Update()で毎フレーム出力されるログを出力しない
・セキュリティ(作る物によるが、一般的に)
- パスワード等の重要な情報は出力しない
- 平文でLogを保持しない
・追跡のしやすさ
- 異常系だけではなく、正常系のログも残す
20
Loggingで考慮すべきこと

Performance

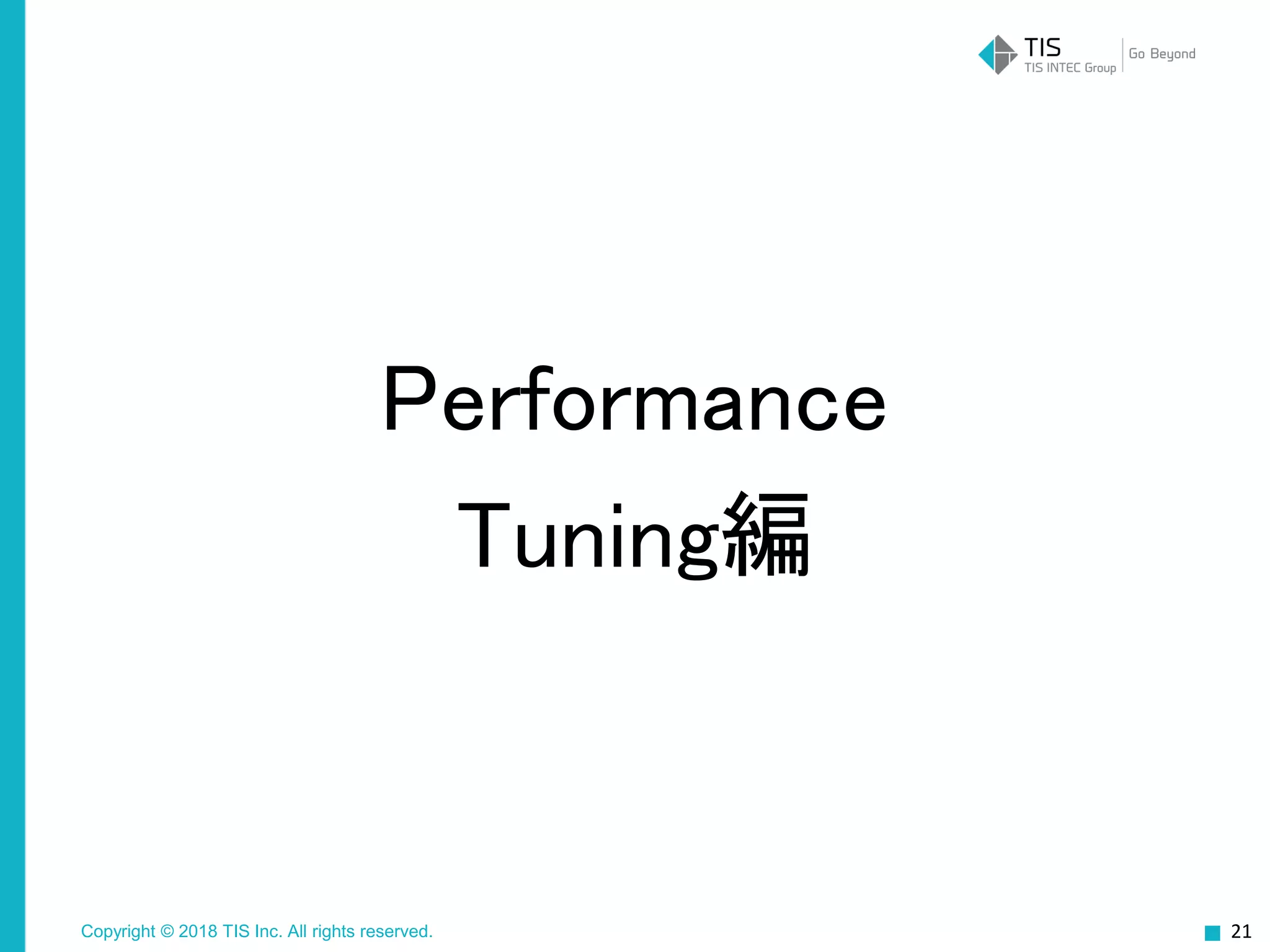

Tuning編
21

Tuningの分類
22
大きく分けて下記の2種類がある
・Script
・Graphics
↑
今回はGraphicsをメインに解説する

ここから難しい話をします
23

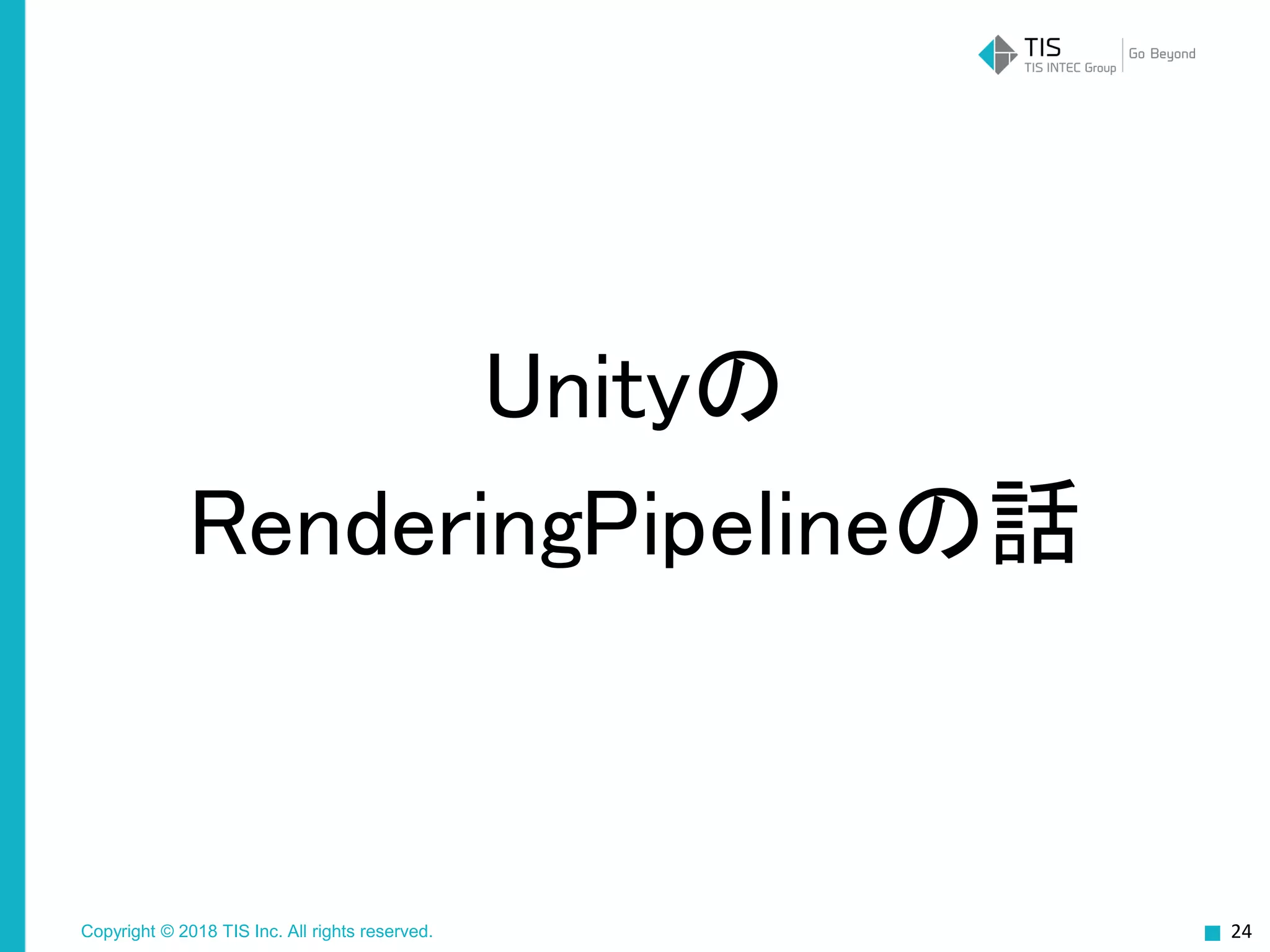

Unityの
RenderingPipelineの話
24

レンダリングするフレーム毎に、
CPUは次の作業を行う。
1. レンダリング対象の選定 ( 視錐台カリング ( Frustum culling ) )
2. 描画するオブジェクトの情報を収集し、描画コマンド(DrawCall)
順にソートする。このとき特定条件下でDrawCallをまとめる処理
を行う(Batching)
3. 各DrawCall呼び出し毎にBatchと呼ばれるデータのパケットを生
成する
DrawCall：グラフィックスAPI を使用して、
画面に描画を行う際に呼び出す命令の事
25
CPUとGPUの役割

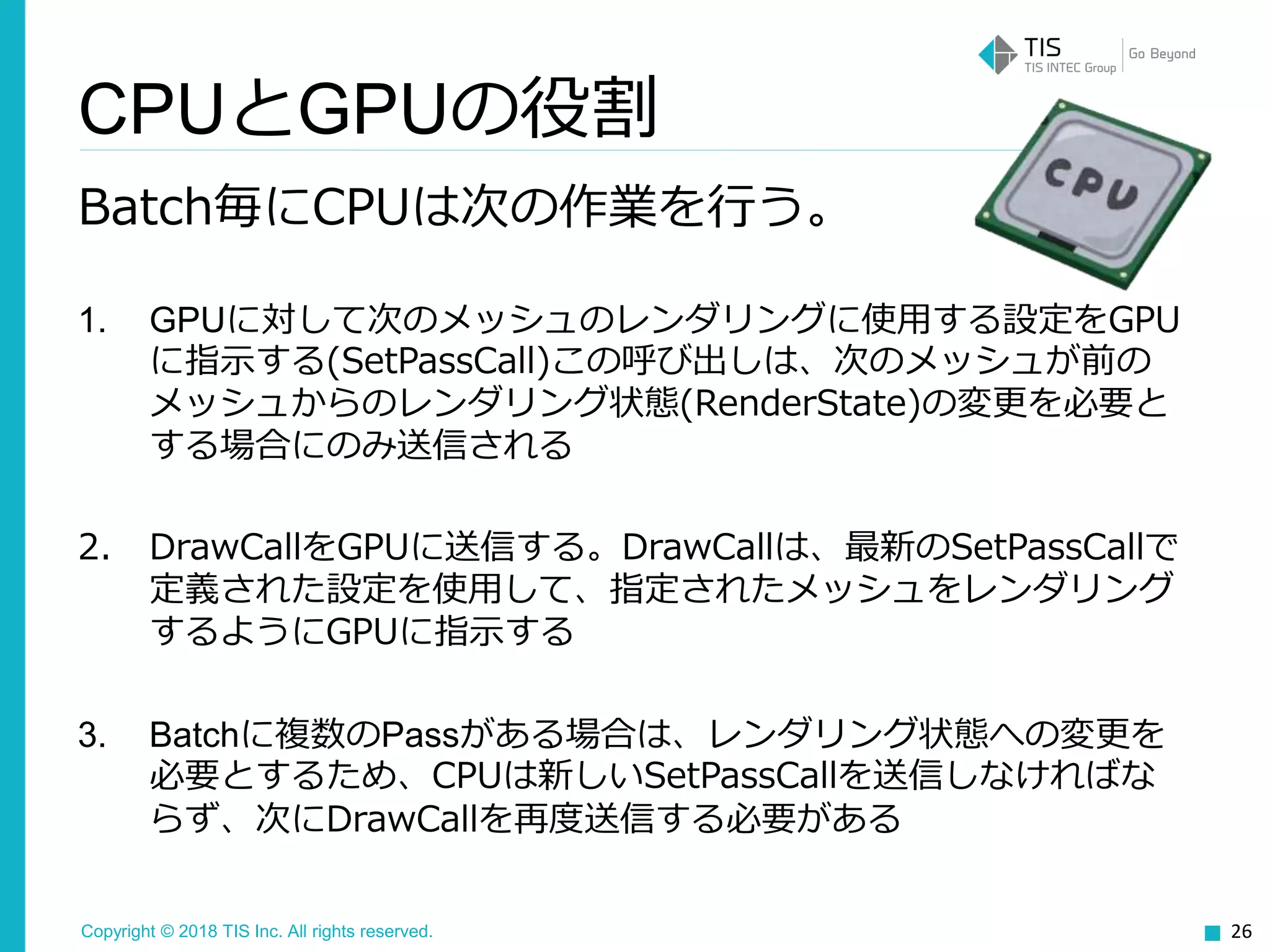

Batch毎にCPUは次の作業を行う。
1. GPUに対して次のメッシュのレンダリングに使用する設定をGPU
に指示する(SetPassCall)この呼び出しは、次のメッシュが前の
メッシュからのレンダリング状態(RenderState)の変更を必要と
する場合にのみ送信される
2. DrawCallをGPUに送信する。DrawCallは、最新のSetPassCallで
定義された設定を使用して、指定されたメッシュをレンダリング
するようにGPUに指示する
3. Batchに複数のPassがある場合は、レンダリング状態への変更を
必要とするため、CPUは新しいSetPassCallを送信しなければな
らず、次にDrawCallを再度送信する必要がある
26
CPUとGPUの役割

GPUは次の作業を行う。
• GPUは、送信された順にCPUからのタスクを処理する
• 現在のタスクがSetPassCallである場合、GPUはレンダリング状態を
更新する
• 現在のタスクがDrawCallの場合、GPUはメッシュをレンダリングす
る
• 上記プロセスは、CPUから送信されたすべてのタスクがGPUによって
処理されるまで繰り返される
27
CPUとGPUの役割

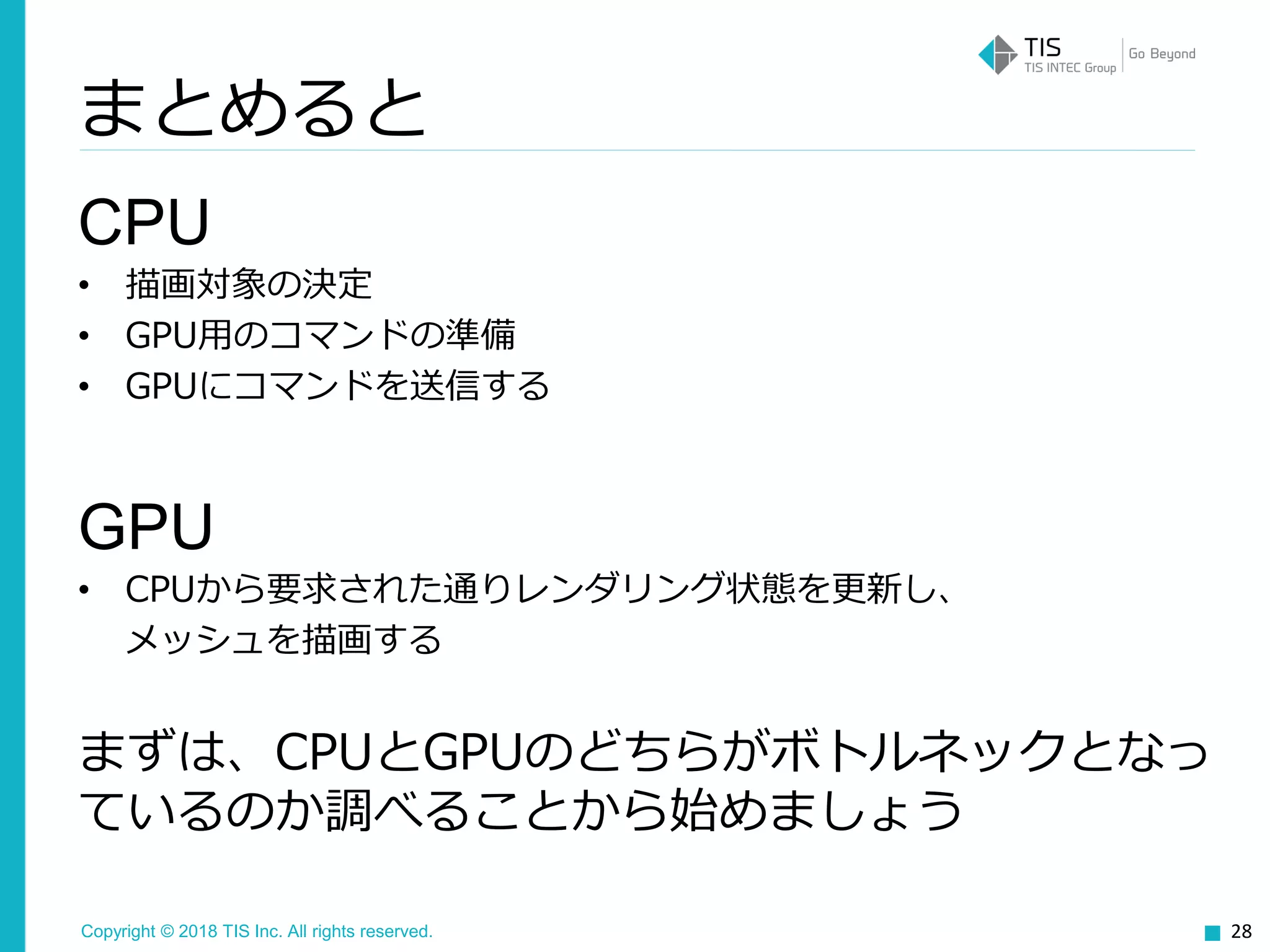

CPU
• 描画対象の決定
• GPU用のコマンドの準備
• GPUにコマンドを送信する
GPU
• CPUから要求された通りレンダリング状態を更新し、
メッシュを描画する
まずは、CPUとGPUのどちらがボトルネックとなっ
ているのか調べることから始めましょう
28
まとめると

Profilerの見方
29

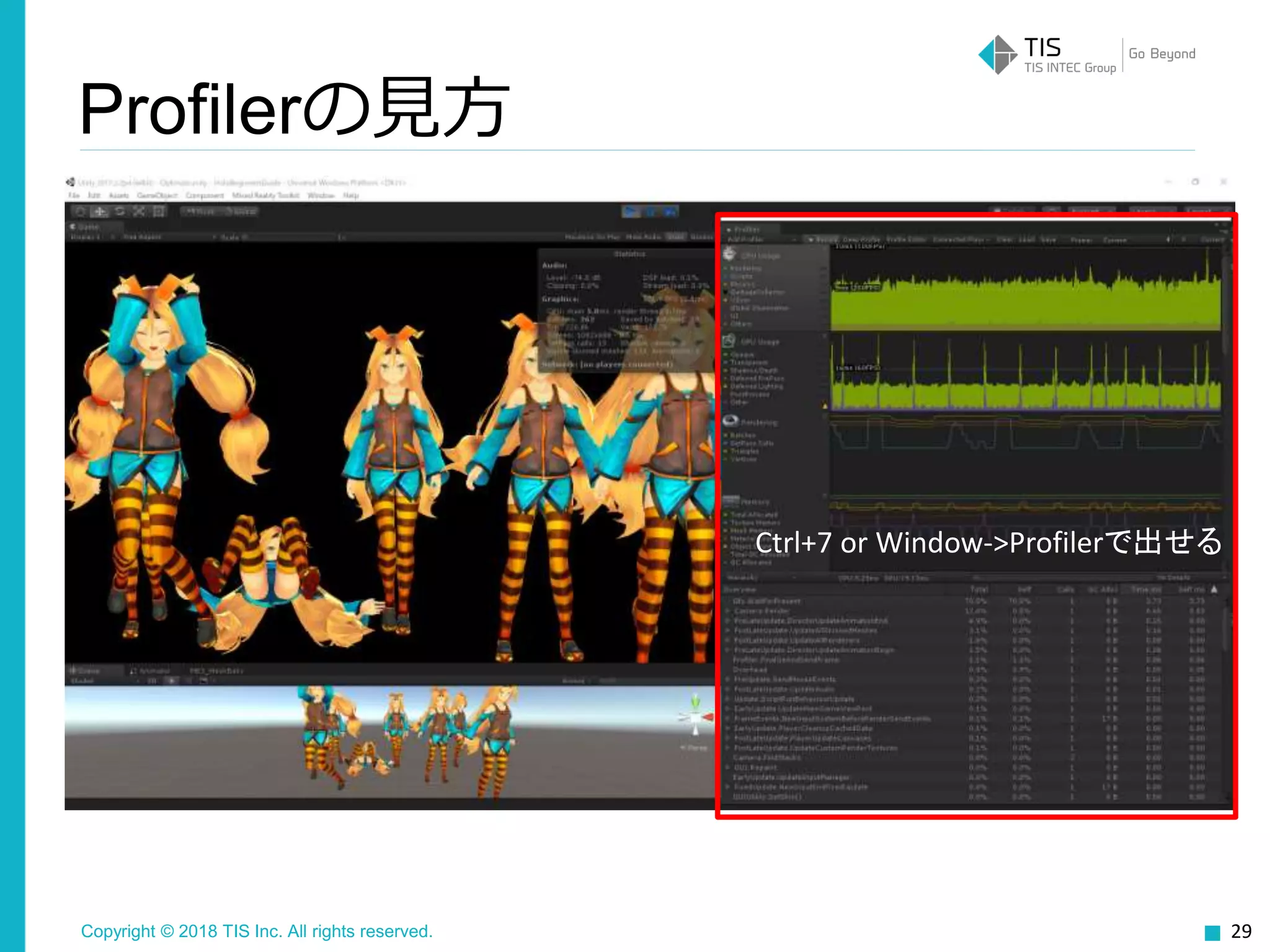

Ctrl+7 or Window->Profilerで出せる

Profilerの見方
DefaultではGPUのProfiler
が非表示なので出してお
くとよい

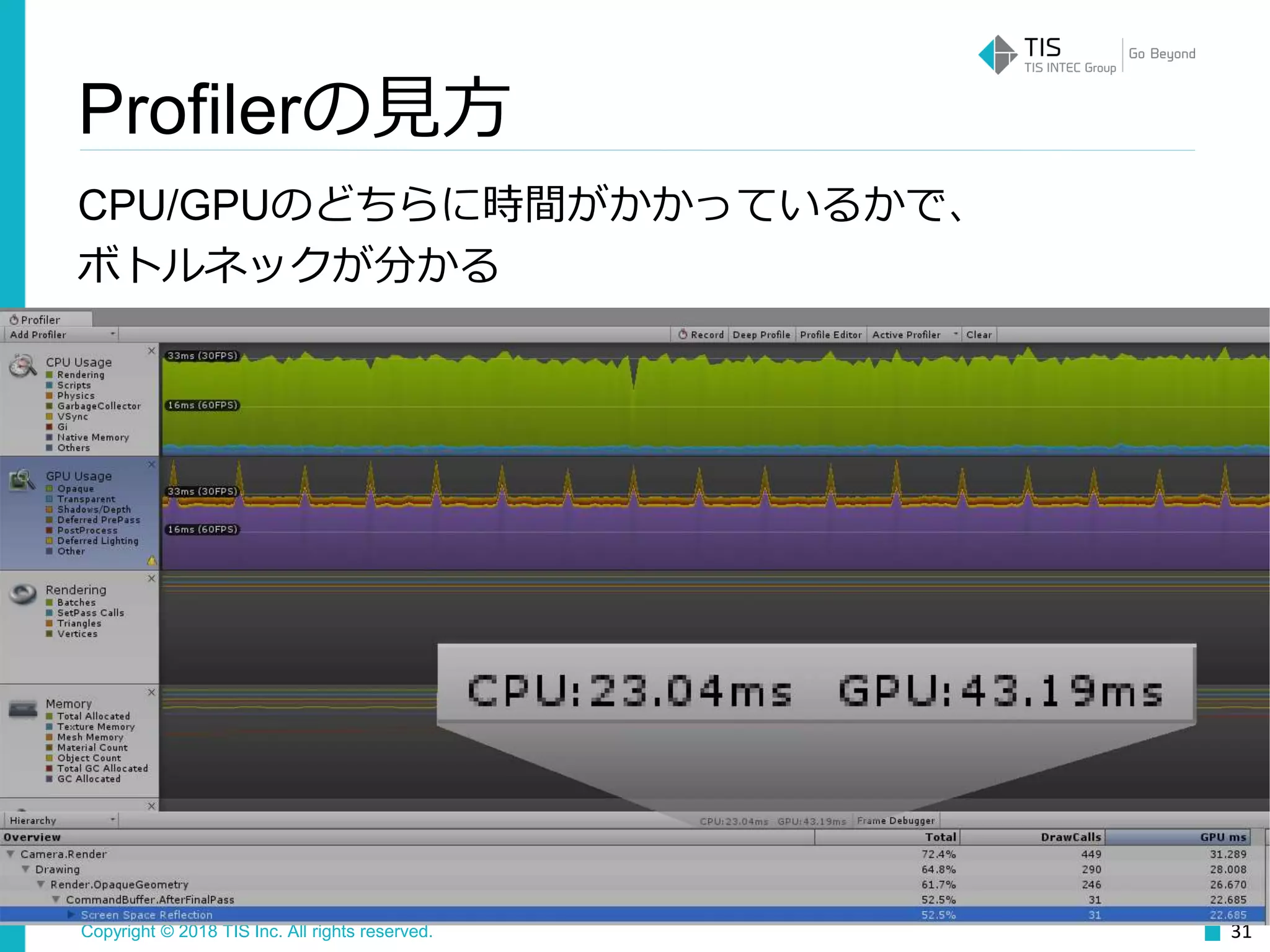

CPU/GPUのどちらに時間がかかっているかで、
ボトルネックが分かる
31
Profilerの見方

Profilerの見方
該当の関数、および
その関数によって呼
び出される全ての関
数が消費する時間
の合計
該当の関数自体
が消費する時間
どの処理で時間がかかっ
ているかグラフィカルに
確認できる

Profilerの見方
どのスレッドでどんな
処理をしているのか
確認できる
※重要※
どのスレッドがボトルネックになっているか確認すること

VSyncは描画の同期待ちなので、厳密にはCPUの処理ではありま
せん。なので気にしなくてよいです。
34
VSyncについて

HoloとProfilerを繋ぐ
ここにチェックを入れて
いつも通りビルドして、
Holoにデプロイする

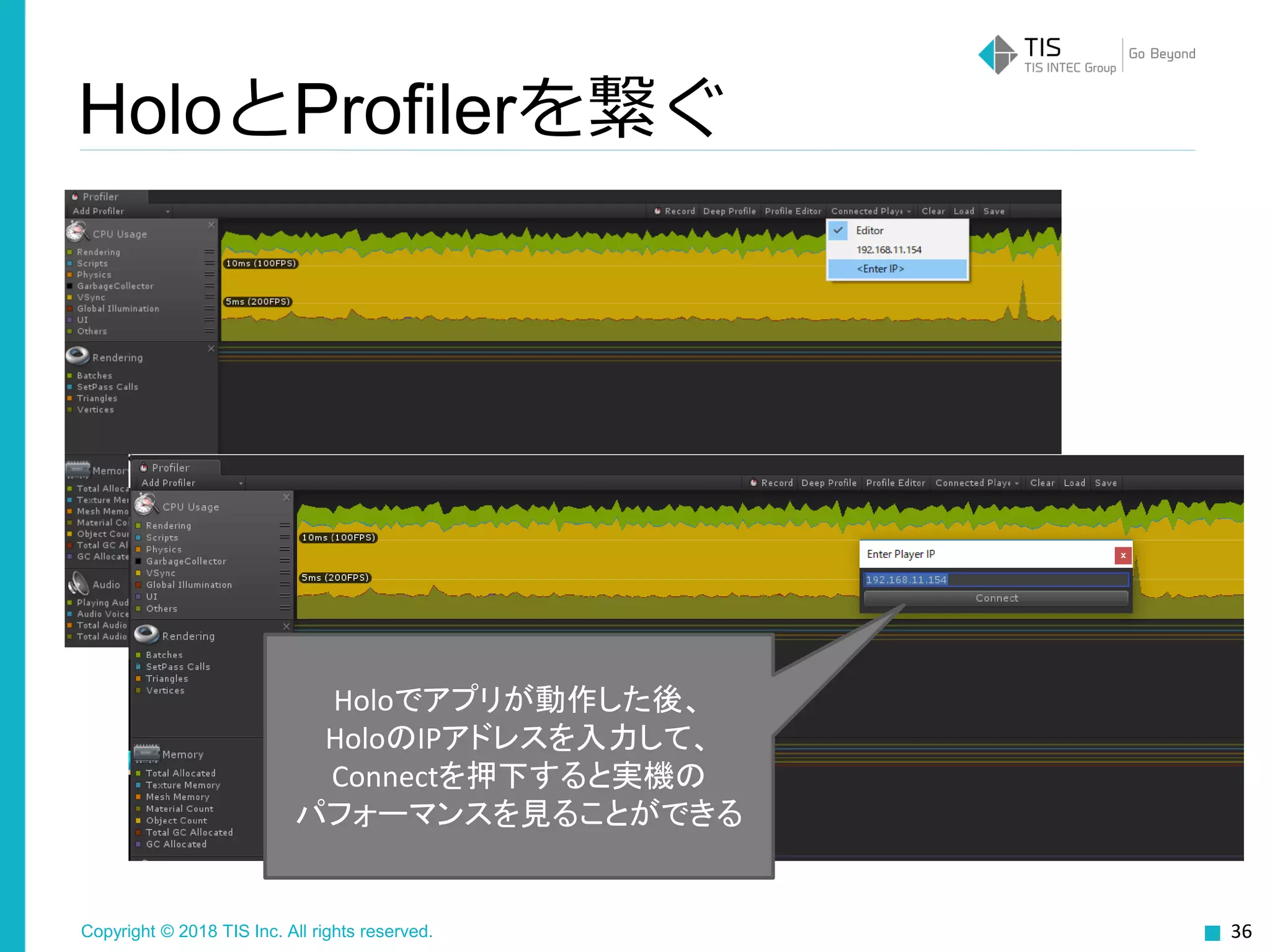

HoloとProfilerを繋ぐ
Holoでアプリが動作した後、
HoloのIPアドレスを入力して、
Connectを押下すると実機の
パフォーマンスを見ることができる

お待たせしました
ここからTuningの話です
37

Tuningの基本
38
チューニング項目デザイナーエンジニア効果
DrawCallを減らす〇 × ★★★★★
Meshを減らす〇 × ★★★★★
Texture解像度を下げる〇 × ★★★★
GameObject(Update)を減らす〇〇 ★★
Scriptを調整する × 〇 ★★
Shaderを調整する × 〇 ★★★★★★★★
★★★★★★★★
※これは個人の感想です
あと作るものによって大きく変わる

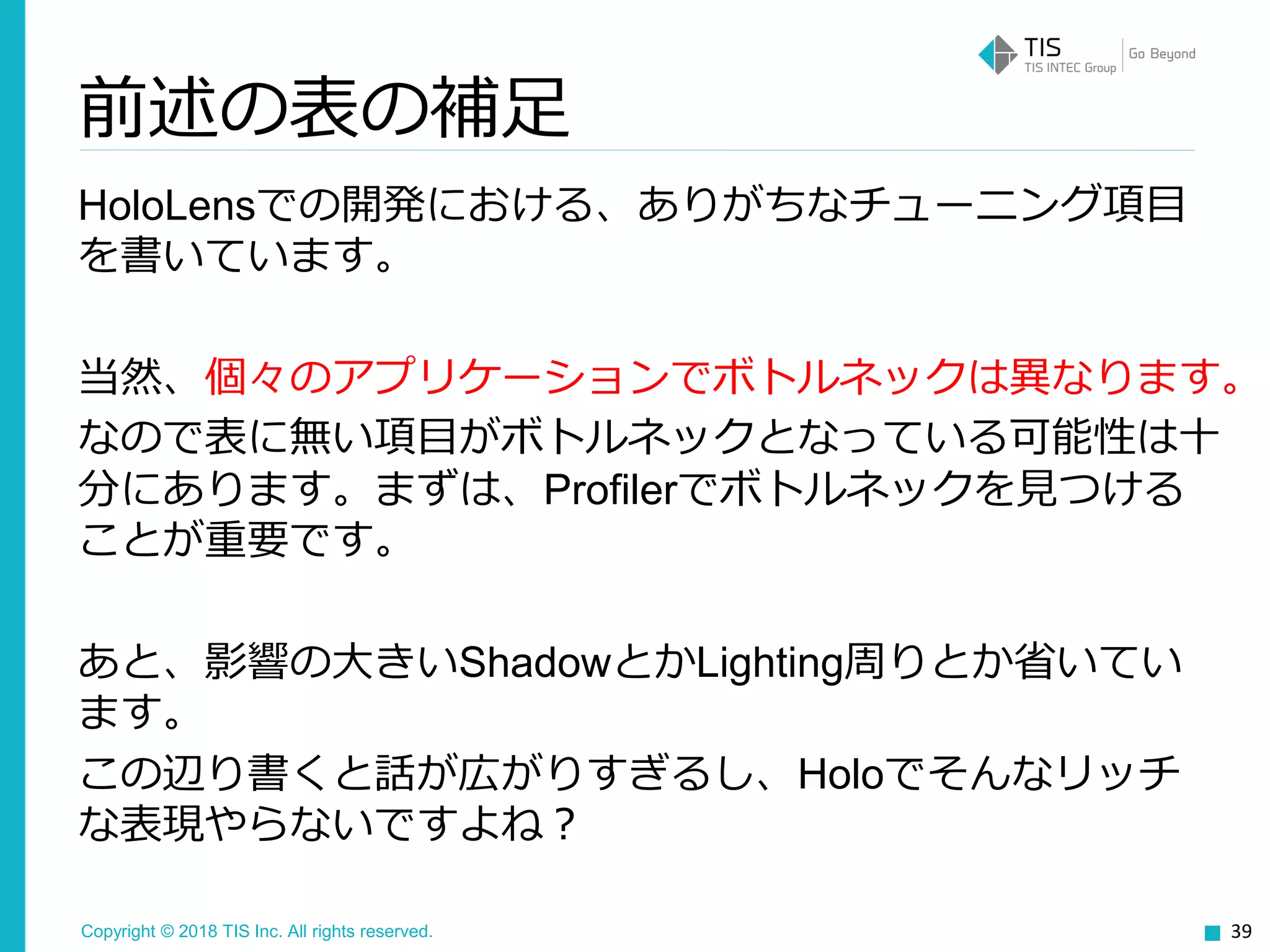

前述の表の補足
HoloLensでの開発における、ありがちなチューニング項目
を書いています。
当然、個々のアプリケーションでボトルネックは異なります。
なので表に無い項目がボトルネックとなっている可能性は十
分にあります。まずは、Profilerでボトルネックを見つける
ことが重要です。
あと、影響の大きいShadowとかLighting周りとか省いてい
ます。
この辺り書くと話が広がりすぎるし、Holoでそんなリッチ
な表現やらないですよね？
39

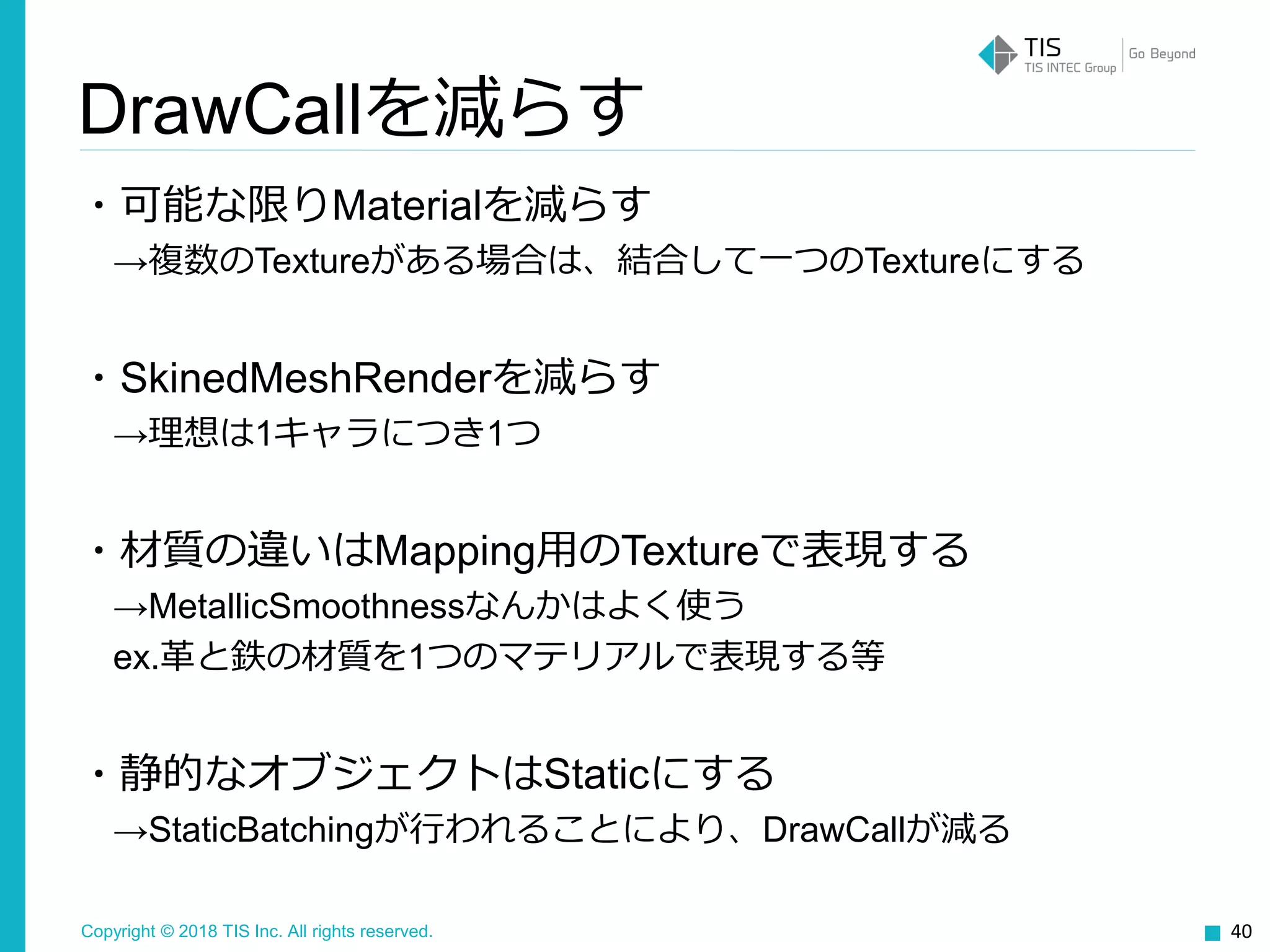

・可能な限りMaterialを減らす
→複数のTextureがある場合は、結合して一つのTextureにする
・SkinedMeshRenderを減らす
→理想は1キャラにつき1つ
・材質の違いはMapping用のTextureで表現する
→MetallicSmoothnessなんかはよく使う
ex.革と鉄の材質を1つのマテリアルで表現する等
・静的なオブジェクトはStaticにする
→StaticBatchingが行われることにより、DrawCallが減る
40
DrawCallを減らす

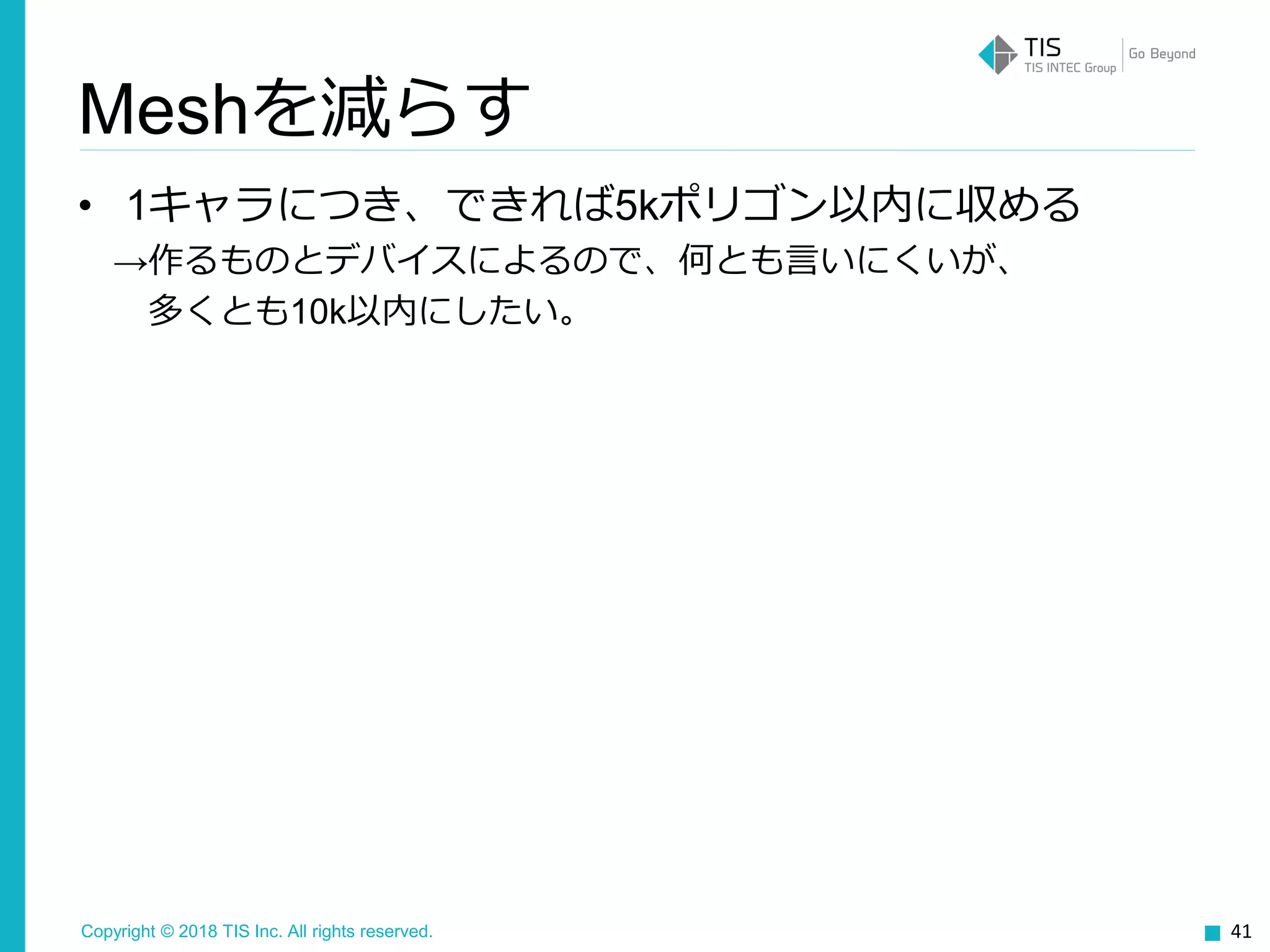

• 1キャラにつき、できれば5kポリゴン以内に収める
→作るものとデバイスによるので、何とも言いにくいが、
多くとも10k以内にしたい。
41
Meshを減らす

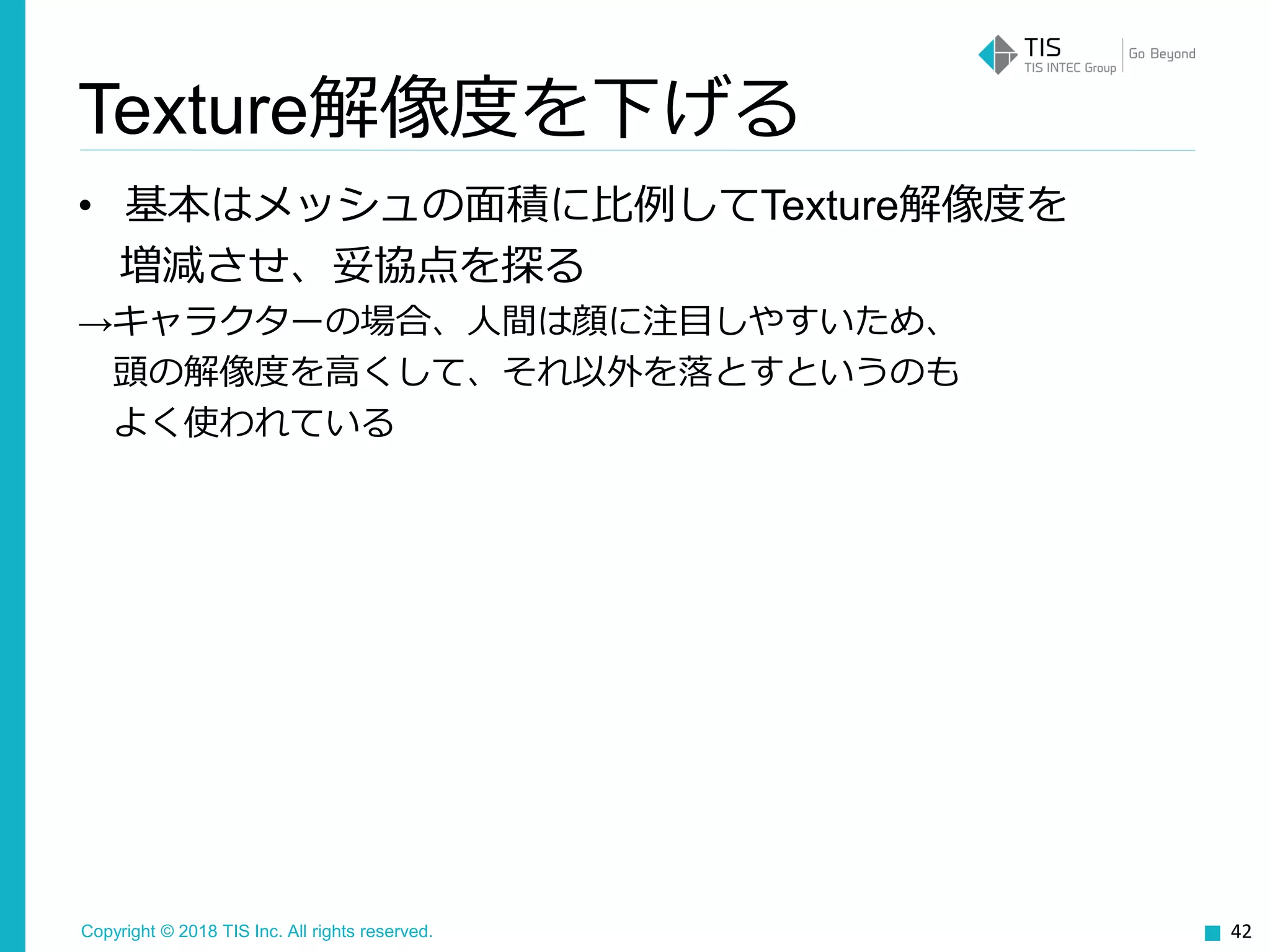

• 基本はメッシュの面積に比例してTexture解像度を
増減させ、妥協点を探る
→キャラクターの場合、人間は顔に注目しやすいため、
頭の解像度を高くして、それ以外を落とすというのも
よく使われている
42
Texture解像度を下げる

• 可能であれば、Modelに対して「OptimizeGameObject」
をかけてあげると良い
• Scriptは、可能な限りMonoBehaviourを継承しない
→Inspectorを使いたいがために、MonoBehaviourを継承するのは非常に無
駄
ちょっと、この辺話すと長くなるので割愛します
43
GameObject(Update)を減らす

その他
このチェックは外しておきましょう。
(DefaultはON)
これを有効にすると、メモリ消費量が
2倍になります。
有効にする必要があるのは以下の場合
-負のスケーリング（（-1、1、 1）など）
- シアターランズフォーン（例えば、回転さ
せたメッシュにスケルトンした親トラック
フォームがある場合）

Script・Shaderの
調整は割愛します。
難易度高くなるし、
時間もたりないので。
45

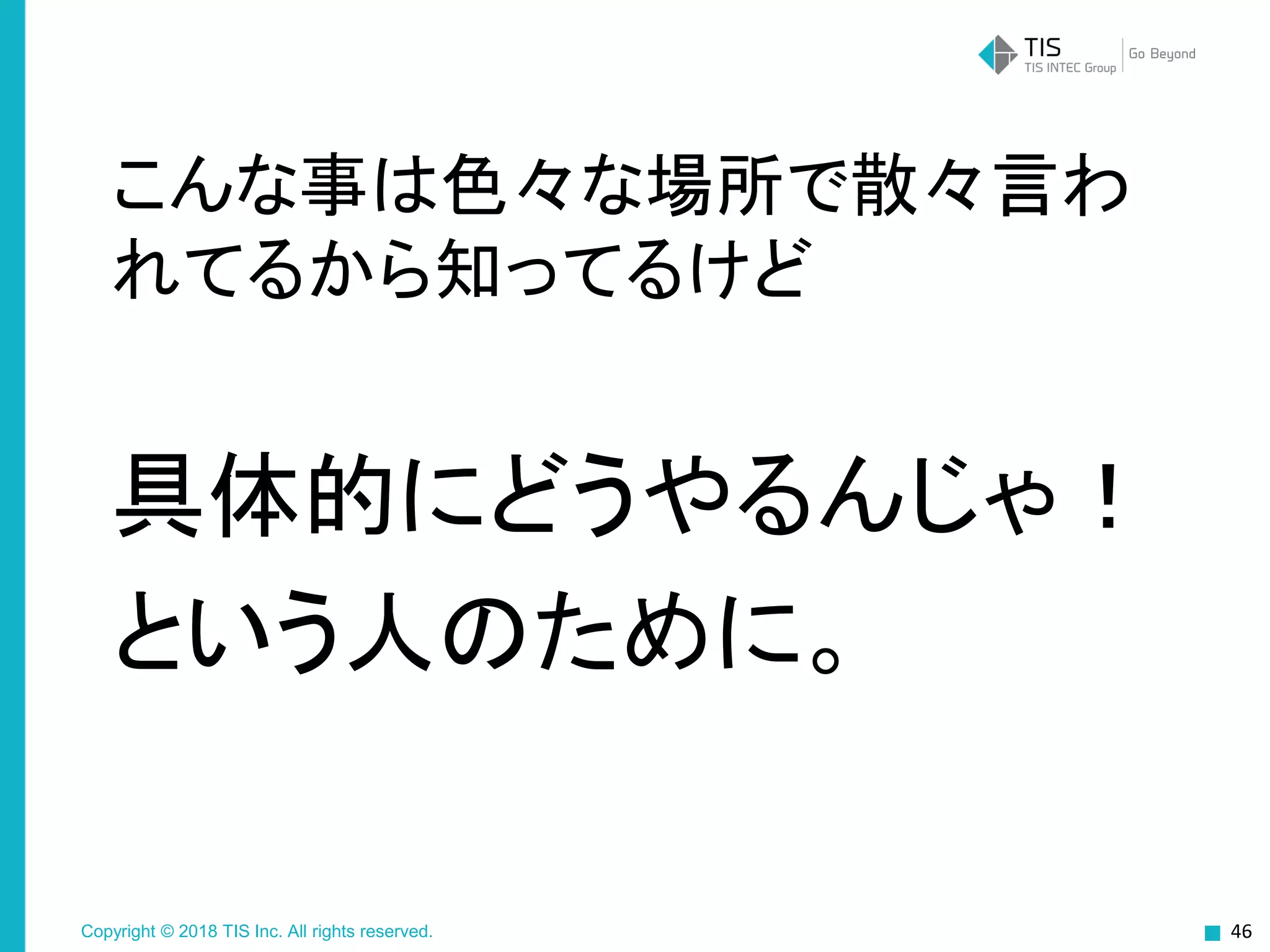

こんな事は色々な場所で散々言わ
れてるから知ってるけど
具体的にどうやるんじゃ！
という人のために。
46

＜題材＞
Holoで
UnityChanを7体出してみる
47

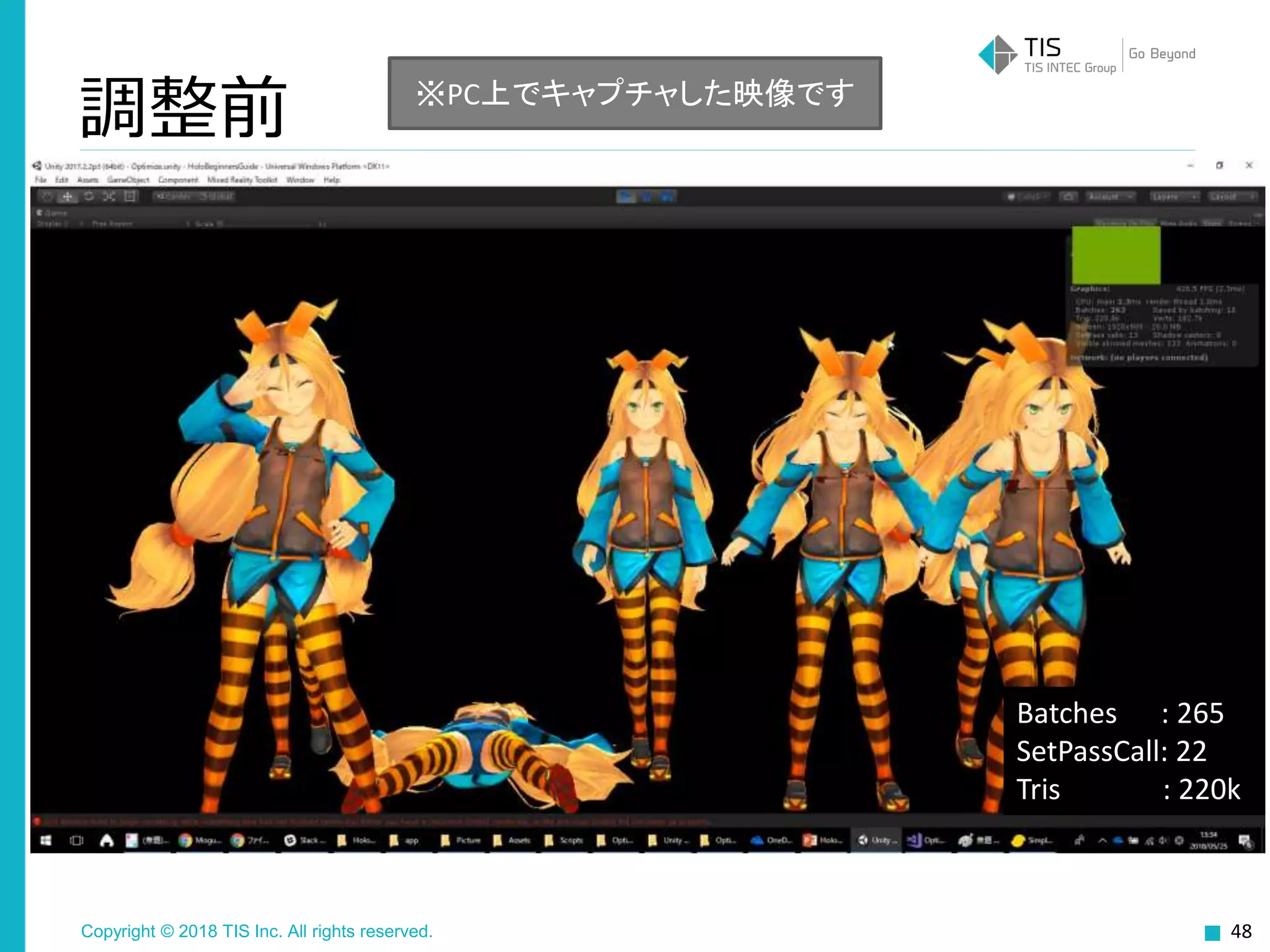

調整前
48
※PC上でキャプチャした映像です
Batches : 265
SetPassCall: 22
Tris : 220k

調整前 ※Holo実機のProfilerです

結果
60FPSを下回る事が多々あり、
頭を動かすと結構カクつく
50

調整後
51
※PC上でキャプチャした映像です
Batches : 71
SetPassCall: 14
Tris : 67k

調整後
52
※Holo実機のProfilerです

結果
60FPS以上を保ちつつ、
見た目はほぼ変わらない
(目立つ破綻を直したのでむしろきれいになった)
53

何をしたか
54

↓前述の表とおなじもの
55
チューニング項目デザイナーエンジニア効果
DrawCallを減らす〇 × ★★★★★
Meshを減らす〇 × ★★★★★
Texture解像度を下げる〇 × ★★★★
GameObject(Update)を減らす〇〇 ★★
Scriptを調整する × 〇 ★★
Shaderを調整する × 〇 ★★★★★★★★
★★★★★★★★
※これは個人の感想です
あと作るものによって大きく変わる
とりあえず上記３つはどんなプロ
ジェクトでもやっておく。
それでも解決しない場合は、色々
大変な思いをすることになる

最適化した結果
56
Batches : 40
SetPassCall: 13
Tris : 31.5k
Batches : 12
SetPassCall: 9
Tris : 9.6k
Before After
理想は
Batch/SetPass
それぞれ1です

具体的なやり方
57

お土産動画
58
お土産を用意したので
見たい方は下記からご覧ください
又は、YouTubeで「HoloLens参考書読書会」で検索

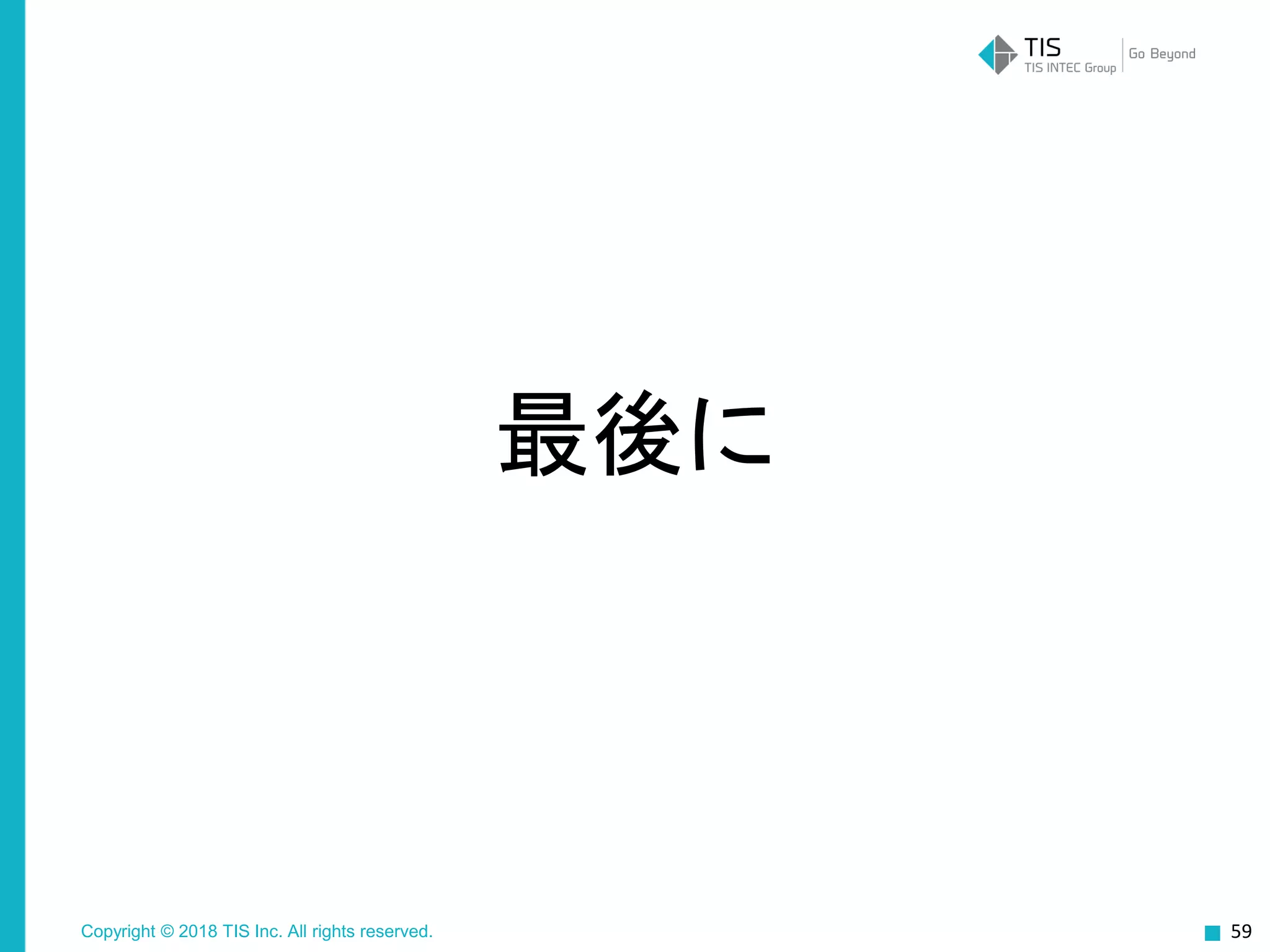

最後に
59

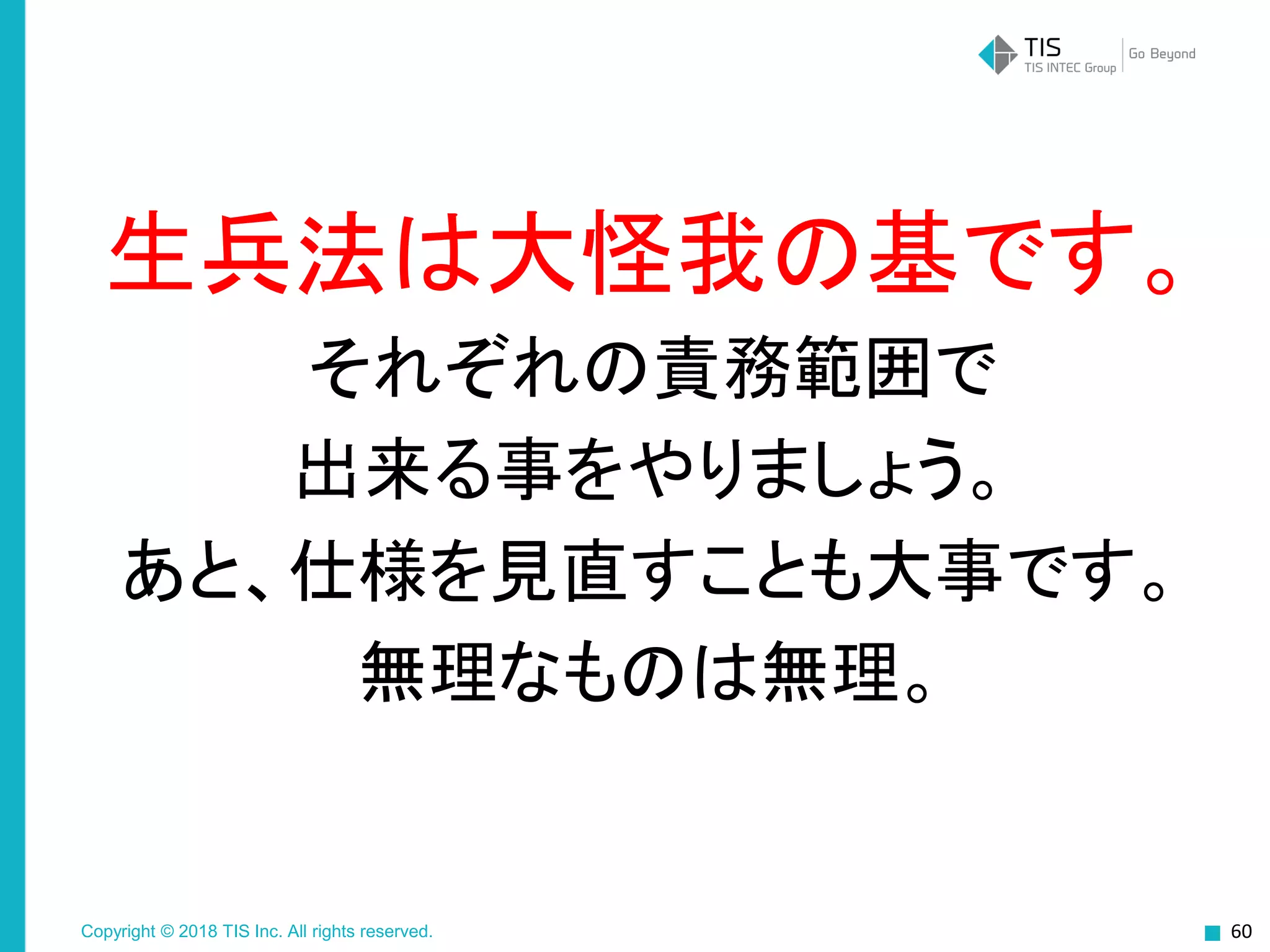

生兵法は大怪我の基です。
それぞれの責務範囲で
出来る事をやりましょう。
あと、仕様を見直すことも大事です。
無理なものは無理。
60
