Bahan bakar boiler

Dokumen ini membahas sistem bahan bakar dan pembakaran, khususnya dalam konteks sistem boiler dan pembangkit uap. Dijelaskan mengenai jenis bahan bakar, proses pembakaran, serta cara meminimalkan polusi dan limbah selama operasi. Dengan pendekatan holistik, dokumen ini menekankan pentingnya efisiensi dan dampak lingkungan dalam penggunaan energi dan sumber daya.

Embed presentation

Downloaded 338 times
BAHAN BAKAR & SISTEM PEMBAKARAN 1

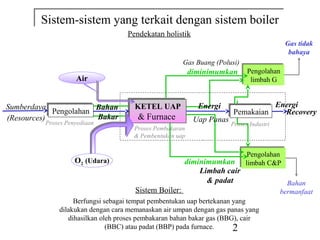

Sistem-sistem yang terkait dengan sistem boiler Sistem-sistem yang terkait dengan sistem boiler Pendekatan holistik Gas tidak bahaya Gas Buang (Polusi) diminimumkan Pengolahan Pengolahan Air limbah G limbah G Sumberdaya Pengolahan Bahan KETEL UAP KETEL UAP Energi Energi Pengolahan Pemakaian Pemakaian Recovery (Resources) Bakar & Furnace & Furnace Uap Panas Proses Penyediaan Proses Industri Proses Pembakaran & Pembentukan uap Pengolahan Pengolahan O2 (Udara) diminimumkan limbah C&P limbah C&P Limbah cair & padat Bahan Sistem Boiler: bermanfaat Berfungsi sebagai tempat pembentukan uap bertekanan yang dilakukan dengan cara memanaskan air umpan dengan gas panas yang dihasilkan oleh proses pembakaran bahan bakar gas (BBG), cair (BBC) atau padat (BBP) pada furnace. 2

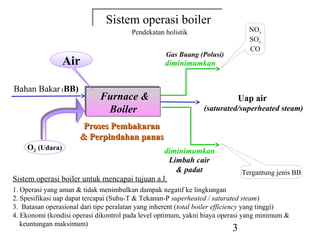

Sistem operasi boiler Sistem operasi boiler Pendekatan holistik NOx SOx CO Gas Buang (Polusi) Air diminimumkan Bahan Bakar (BB) Furnace & Furnace & Uap air Boiler Boiler (saturated/superheated steam) Proses Pembakaran & Perpindahan panas O2 (Udara) diminimumkan Limbah cair & padat Tergantung jenis BB Sistem operasi boiler untuk mencapai tujuan a.l. 1. Operasi yang aman & tidak menimbulkan dampak negatif ke lingkungan 2. Spesifikasi uap dapat tercapai (Suhu-T & Tekanan-P superheated / saturated steam) 3. Batasan operasional dari tipe peralatan yang inherent (total boiler efficiency yang tinggi) 4. Ekonomi (kondisi operasi dikontrol pada level optimum, yakni biaya operasi yang minimum & keuntungan maksimum) 3

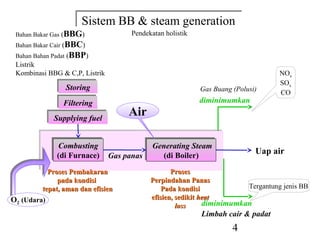

Sistem BB & steam generation Sistem BB & steam generation Bahan Bakar Gas (BBG) Pendekatan holistik Bahan Bakar Cair (BBC) Bahan Bahan Padat (BBP) Listrik Kombinasi BBG & C,P, Listrik NOx Storing SOx Storing Gas Buang (Polusi) CO Filtering Filtering diminimumkan Supplying fuel Supplying fuel Air Combusting Combusting Generating Steam Generating Steam (di Furnace) (di Furnace) Gas panas (di Boiler) (di Boiler) Uap air Proses Pembakaran Proses pada kondisi Perpindahan Panas tepat, aman dan efisien Pada kondisi Tergantung jenis BB O2 (Udara) efisien, sedikit heat loss diminimumkan Limbah cair & padat 4

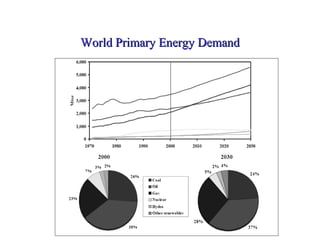

World Primary Energy Demand 5

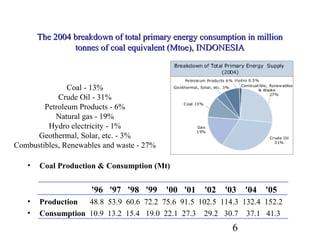

The 2004 breakdown of total primary energy consumption in million tonnes of coal equivalent (Mtoe), INDONESIA Coal - 13% Crude Oil - 31% Petroleum Products - 6% Natural gas - 19% Hydro electricity - 1% Geothermal, Solar, etc. - 3% Combustibles, Renewables and waste - 27% • Coal Production & Consumption (Mt) '96 '97 '98 '99 '00 '01 '02 '03 '04 '05 • Production 48.8 53.9 60.6 72.2 75.6 91.5 102.5 114.3 132.4 152.2 • Consumption 10.9 13.2 15.4 19.0 22.1 27.3 29.2 30.7 37.1 41.3 6

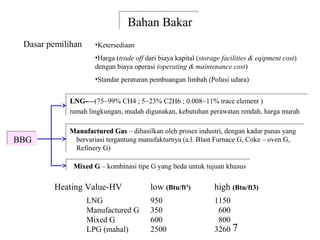

Bahan Bakar Bahan Bakar Dasar pemilihan •Ketersediaan •Harga (trade off dari biaya kapital (storage facilities & eqipment cost) dengan biaya operasi (operating & maintenance cost) •Standar peraturan pembuangan limbah (Polusi udara) LNG----(75~99% CH4 ;; 5~23% C2H6 ;; 0.008~11% trace element )) LNG- LNG----(75~99% CH4 5~23% C2H6 0.008~11% trace element LNG- ramah lingkungan, mudah digunakan, kebutuhan perawatan rendah, harga murah ramah lingkungan, mudah digunakan, kebutuhan perawatan rendah, harga murah Manufactured Gas – dihasilkan oleh proses industri, dengan kadar panas yang Manufactured Gas – dihasilkan oleh proses industri, dengan kadar panas yang BBG BBG bervariasi tergantung manufakturnya (a.l. Blast Furnace G, Coke – oven G, bervariasi tergantung manufakturnya (a.l. Blast Furnace G, Coke – oven G, Refinery G) Refinery G) Mixed G – kombinasi tipe G yang beda untuk tujuan khusus Mixed G – kombinasi tipe G yang beda untuk tujuan khusus Heating Value-HV low (Btu/ft3) high (Btu/ft3) LNG 950 1150 Manufactured G 350 600 Mixed G 600 800 LPG (mahal) 2500 3260 7

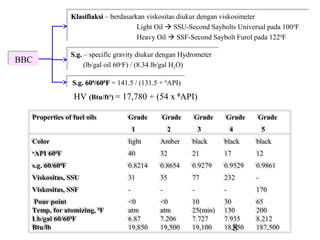

Klasifiaksi – berdasarkan viskositas diukur dengan viskosimeter Klasifiaksi – berdasarkan viskositas diukur dengan viskosimeter Light Oil  SSU-Second Saybolts Universal pada 10000F Light Oil  SSU-Second Saybolts Universal pada 100 F Heavy Oil  SSF-Second Saybolt Furol pada 12200F Heavy Oil  SSF-Second Saybolt Furol pada 122 F S.g. – specific gravity diukur dengan Hydrometer S.g. – specific gravity diukur dengan Hydrometer BBC BBC (lb/gal oil 60ooF) // (8.34 lb/gal H22O) (lb/gal oil 60 F) (8.34 lb/gal H O) S.g. 6000/6000F = 141.5 // (131.5 + 00API) S.g. 60 /60 F = 141.5 (131.5 + API) HV (Btu/ft3) = 17,780 + (54 x 0API) Properties of fuel oils Properties of fuel oils Grade Grade Grade Grade Grade Grade Grade Grade Grade Grade 1 1 2 2 3 3 4 4 5 5 Color Color light light Amber Amber black black black black black black oo API 6000F API 60 F 40 40 32 32 21 21 17 17 12 12 s.g. 60/6000F s.g. 60/60 F 0.8214 0.8214 0.8654 0.8654 0.9279 0.9279 0.9529 0.9529 0.9861 0.9861 Viskositas, SSU Viskositas, SSU 31 31 35 35 77 77 232 232 -- Viskositas, SSF Viskositas, SSF -- -- -- -- 170 170 Pour point Pour point <0 <0 <0 <0 10 10 30 30 65 65 Temp, for atomizing, 00F Temp, for atomizing, F atm atm atm atm 25(min) 25(min) 130 130 200 200 Lb/gal 60/6000F Lb/gal 60/60 F 6.87 6.87 7.206 7.206 7.727 7.727 7.935 7.935 8.212 8.212 Btu/lb Btu/lb 19,850 19,850 19,500 19,500 19,100 19,100 8 18,950 18,950 187,500 187,500

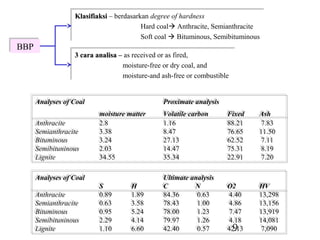

Klasifiaksi – berdasarkan degree of hardness Klasifiaksi – berdasarkan degree of hardness Hard coal Anthracite, Semianthracite Hard coal Anthracite, Semianthracite Soft coal  Bituminous, Semibituminous Soft coal  Bituminous, Semibituminous BBP BBP 3 cara analisa – as received or as fired, 3 cara analisa – as received or as fired, moisture-free or dry coal, and moisture-free or dry coal, and moisture-and ash-free or combustible moisture-and ash-free or combustible Analyses of Coal Analyses of Coal Proximate analysis Proximate analysis moisture matter moisture matter Volatile carbon Volatile carbon Fixed Fixed Ash Ash Anthracite Anthracite 2.8 2.8 1.16 1.16 88.21 88.21 7.83 7.83 Semianthracite Semianthracite 3.38 3.38 8.47 8.47 76.65 76.65 11.50 11.50 Bituminous Bituminous 3.24 3.24 27.13 27.13 62.52 62.52 7.11 7.11 Semibituninous Semibituninous 2.03 2.03 14.47 14.47 75.31 75.31 8.19 8.19 Lignite Lignite 34.55 34.55 35.34 35.34 22.91 22.91 7.20 7.20 Analyses of Coal Analyses of Coal Ultimate analysis Ultimate analysis S S H H C C NN O2 O2 HV HV Anthracite Anthracite 0.89 0.89 1.89 1.89 84.36 84.36 0.63 0.63 4.40 4.40 13,298 13,298 Semianthracite Semianthracite 0.63 0.63 3.58 3.58 78.43 78.43 1.00 1.00 4.86 4.86 13,156 13,156 Bituminous Bituminous 0.95 0.95 5.24 5.24 78.00 78.00 1.23 1.23 7.47 7.47 13,919 13,919 Semibituninous Semibituninous 2.29 2.29 4.14 4.14 79.97 79.97 1.26 1.26 4.18 4.18 14,081 14,081 Lignite Lignite 1.10 1.10 6.60 6.60 42.40 42.40 0.57 0.57 9 42.13 42.13 7,090 7,090

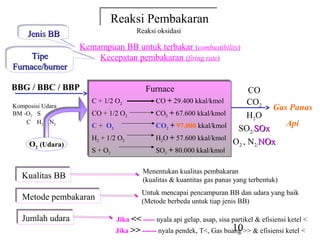

Reaksi Pembakaran Reaksi Pembakaran Jenis BB Jenis BB Reaksi oksidasi Kemampuan BB untuk terbakar (combustibility) Tipe Tipe Kecepatan pembakaran (firing rate) Furnace/burner Furnace/burner BBG / BBC / BBP Furnace Furnace CO C + 1/2 O22 C + 1/2 O CO + 29.400 kkal/kmol CO + 29.400 kkal/kmol CO2 Komposisi Udara CO + 1/2 O22 CO22 + 67.600 kkal/kmol Gas Panas BM -O2 S CO + 1/2 O CO + 67.600 kkal/kmol H2O C H2 N 2 C + O22 C+ O CO22 + 97.000 kkal/kmol CO + 97.000 kkal/kmol Api SO2/SOx H22 + 1/2 O22 H + 1/2 O H22O + 57.600 kkal/kmol H O + 57.600 kkal/kmol O2 (Udara) O2 , N2/NOx S + O22 S+O SO22 + 80.000 kkal/kmol SO + 80.000 kkal/kmol Kualitas BB Menentukan kualitas pembakaran Kualitas BB (kualitas & kuantitas gas panas yang terbentuk) Metode pembakaran Untuk mencapai pencampuran BB dan udara yang baik Metode pembakaran (Metode berbeda untuk tiap jenis BB) Jumlah udara Jumlah udara Jika << ----- nyala api gelap, asap, sisa partikel & efisiensi ketel < 10 Jika >> ------ nyala pendek, T<, Gas buang >> & efisiensi ketel <

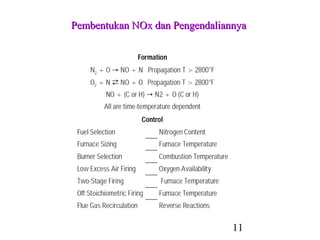

Pembentukan NOx dan Pengendaliannya 11

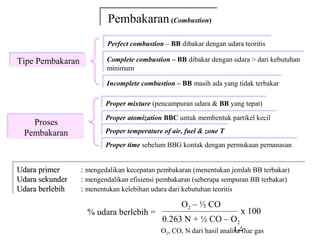

Pembakaran (Combustion) Pembakaran (Combustion) Perfect combustion – BB dibakar dengan udara teoritis Perfect combustion – BB dibakar dengan udara teoritis Tipe Pembakaran Tipe Pembakaran Complete combustion – BB dibakar dengan udara > dari kebutuhan Complete combustion – BB dibakar dengan udara > dari kebutuhan minimum minimum Incomplete combustion – BB masih ada yang tidak terbakar Incomplete combustion – BB masih ada yang tidak terbakar Proper mixture (pencampuran udara & BB yang tepat) Proper mixture (pencampuran udara & BB yang tepat) Proper atomization BBC untuk membentuk partikel kecil Proper atomization BBC untuk membentuk partikel kecil Proses Proses Pembakaran Proper temperature of air, fuel & zone T Proper temperature of air, fuel & zone T Pembakaran Proper time sebelum BBG kontak dengan permukaan pemanasan Proper time sebelum BBG kontak dengan permukaan pemanasan Udara primer Udara primer :: mengedalikan kecepatan pembakaran (menentukan jemlah BB terbakar) mengedalikan kecepatan pembakaran (menentukan jemlah BB terbakar) Udara sekunder Udara sekunder :: mengendalikan efisiensi pembakaran (seberapa sempuran BB terbakar) mengendalikan efisiensi pembakaran (seberapa sempuran BB terbakar) Udara berlebih Udara berlebih :: menentukan kelebihan udara dari kebutuhan teoritis menentukan kelebihan udara dari kebutuhan teoritis O2 – ½ CO % udara berlebih = x 100 0.263 N + ½ CO – O2 12 O2, CO, N dari hasil analisa flue gas

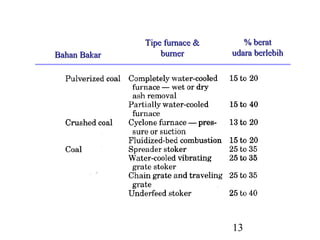

Tipe furnace & % berat Bahan Bakar burner udara berlebih 13

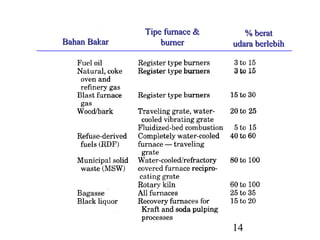

Tipe furnace & % berat Bahan Bakar burner udara berlebih 14

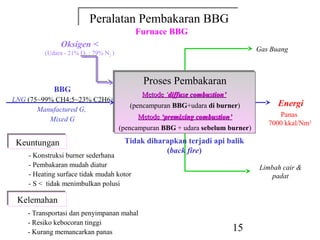

Peralatan Pembakaran BBG Peralatan Pembakaran BBG Furnace BBG Oksigen < Gas Buang (Udara - 21% O2 : 79% N2 ) Proses Pembakaran Proses Pembakaran BBG Metode ‘‘diffuse combustion’ Metode diffuse combustion’ LNG (75~99% CH4;5~23% C2H6) (pencampuran BBG+udara di burner) (pencampuran BBG+udara di burner) Energi Manufactured G, Metode ‘premixing combustion’ Metode ‘premixing combustion’ Panas Mixed G (pencampuran BBG + udara sebelum burner) 7000 kkal/Nm3 (pencampuran BBG + udara sebelum burner) Keuntungan Keuntungan Tidak diharapkan terjadi api balik (back fire) - Konstruksi burner sederhana - Pembakaran mudah diatur Limbah cair & - Heating surface tidak mudah kotor padat - S < tidak menimbulkan polusi Kelemahan Kelemahan - Transportasi dan penyimpanan mahal - Resiko kebocoran tinggi - Kurang memancarkan panas 15

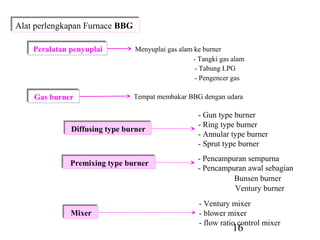

Alat perlengkapan Furnace BBG Alat perlengkapan Furnace BBG Peralatan penyuplai Peralatan penyuplai Menyuplai gas alam ke burner - Tangki gas alam - Tabung LPG - Pengencer gas Gas burner Gas burner Tempat membakar BBG dengan udara - Gun type burner Diffusing type burner - Ring type burner Diffusing type burner - Annular type burner - Sprut type burner Premixing type burner - Pencampuran sempurna Premixing type burner - Pencampuran awal sebagian Bunsen burner Ventury burner - Ventury mixer Mixer Mixer - blower mixer - flow ratio control mixer 16

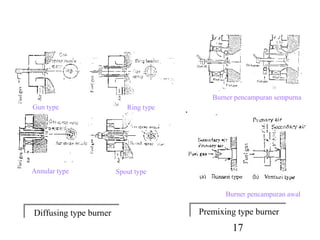

Burner pencampuran sempurna Gun type Ring type Annular type Spout type Burner pencampuran awal Diffusing type burner Diffusing type burner Premixing type burner Premixing type burner 17

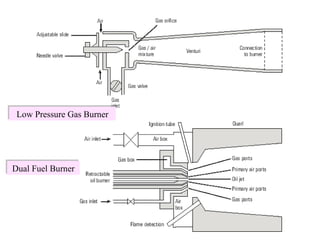

Low Pressure Gas Burner Low Pressure Gas Burner Dual Fuel Burner Dual Fuel Burner 18

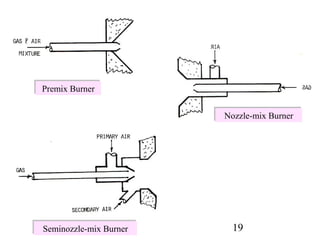

Premix Burner Premix Burner Nozzle-mix Burner Nozzle-mix Burner Seminozzle-mix Burner Seminozzle-mix Burner 19
A typical Gas fuel train A typical Gas fuel train BBG input A-manual valve B-firing rate valve C-orifice F-gas filter or strainer (if required) G-relief valve (if required) J-leakage test valve M-pipe cap R1-main G pressure regulator R1 BBG input R2-pilot G pressure regulator R2 S-safety shutoff valve T-safety shutoff with proof of closure V-main G pressure regulator/safety shutoff combination valve W-main G pressure regulatory/safety shutoff combination valve with proof of closure 20
Peralatan Pembakaran BBC Peralatan Pembakaran BBC Furnace BBC Oksigen (Udara - 21% O2 : 79% N2 ) Gas Buang Excess diatur dr nyala api BBC Peralatan Pembakaran Peralatan Pembakaran Minyak berat, m.diesel (solar), Atomizing method dng burner Atomizing method dng burner Dp 50 µm, Jumlah partikel <95%, Ratio berat <80% Dp 50 µm, Jumlah partikel <95%, Ratio berat <80% Energi kerosin T 80-105 ooC ---MDF ;; T 30-50ooC ---IDO T 80-105 C ---MDF T 30-50 C ---IDO Panas -Suhu>> T tidak boleh >>/<< T tidak boleh >>/<< Keuntungan Keuntungan Limbah cair & padat - Nilai bakar lebih tinggi dari batubara - Tidak dapat terbakar secara alam - Mudah ditransportasikan dan disimpan - Start up dan start down dapat dilakukan cepat Pembakaran yang effektif Pembakaran yang effektif - Sedikit jelaga dan abu yang terbentuk Kesesuaian dapur dengan peralatan pembakaran konstruksi dapur Kelemahan Kelemahan konstruksi ketel uap - Mudah terjadi overheating karakteristik pembakar - Penyalaan harus hati-hati karena mudah meledak - Timbul suara bising 21

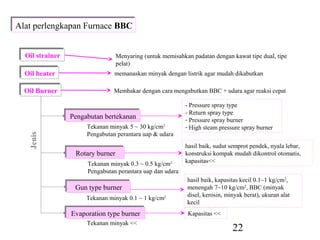

Alat perlengkapan Furnace BBC Alat perlengkapan Furnace BBC Oil strainer Oil strainer Menyaring (untuk memisahkan padatan dengan kawat tipe dual, tipe pelat) Oil heater Oil heater memanaskan minyak dengan listrik agar mudah dikabutkan Oil Burner Oil Burner Membakar dengan cara mengabutkan BBC + udara agar reaksi cepat - Pressure spray type Pengabutan bertekanan - Return spray type Pengabutan bertekanan - Pressure spray burner Tekanan minyak 5 ~ 30 kg/cm2 - High steam pressure spray burner Pengabutan perantara uap & udara Jenis hasil baik, sudut semprot pendek, nyala lebar, Rotary burner Rotary burner konstruksi kompak mudah dikontrol otomatis, Tekanan minyak 0.3 ~ 0.5 kg/cm2 kapasitas<< Pengabutan perantara uap dan udara hasil baik, kapasitas kecil 0.1~1 kg/cm2, Gun type burner Gun type burner menengah 7~10 kg/cm2, BBC (minyak disel, kerosin, minyak berat), ukuran alat Tekanan minyak 0.1 ~ 1 kg/cm2 kecil Evaporation type burner Evaporation type burner Kapasitas << Tekanan minyak << 22
Keuntungan ------- Partikel-partikel hasil pengabutan kecil sehingga dapat membakar minyak bermutu rendah Kerugian High steam pressure spray burner -------Memakai uap Pressure spray type Return spray type Pressure spray burner Keuntungan ------- tidak perlu media & kapasitas besar Pengabutan bertekanan Pengabutan bertekanan Kerugian 23 -------ujung burner harus tepat

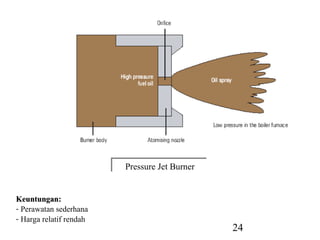

Pressure Jet Burner Pressure Jet Burner Keuntungan: - Perawatan sederhana - Harga relatif rendah 24

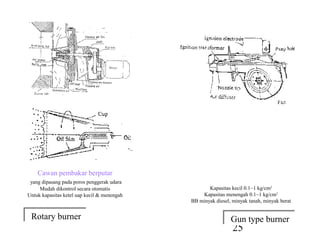

Cawan pembakar berputar yang dipasang pada poros penggerak udara Mudah dikontrol secara otomatis Kapasitas kecil 0.1~1 kg/cm2 Untuk kapasitas ketel uap kecil & menengah Kapasitas menengah 0.1~1 kg/cm2 BB minyak diesel, minyak tanah, minyak berat Rotary burner Rotary burner Gun type burner Gun type burner 25

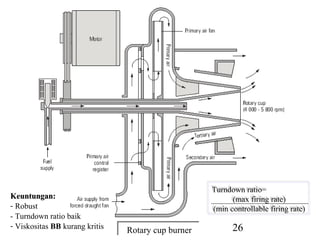

Turndown ratio= Turndown ratio= Keuntungan: (max firing rate) (max firing rate) - Robust (min controllable firing rate) (min controllable firing rate) - Turndown ratio baik - Viskositas BB kurang kritis Rotary cup burner 26 Rotary cup burner

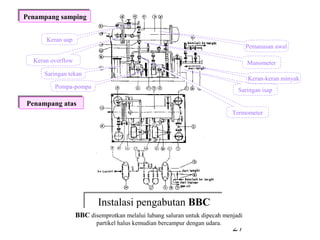

Penampang samping Penampang samping Keran uap Pemanasan awal Keran overflow Manometer Saringan tekan Keran-keran minyak Pompa-pompa Saringan isap Penampang atas Penampang atas Termometer Instalasi pengabutan BBC Instalasi pengabutan BBC BBC disemprotkan melalui lubang saluran untuk dipecah menjadi partikel halus kemudian bercampur dengan udara. 27

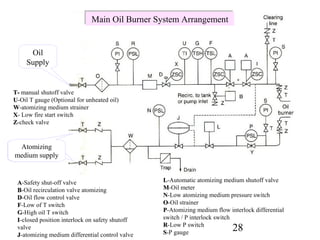

Main Oil Burner System Arrangement Main Oil Burner System Arrangement Oil Supply T- manual shutoff valve U-Oil T gauge (Optional for unheated oil) W-atomizing medium strainer X- Low fire start switch Z-check valve Atomizing medium supply A-Safety shut-off valve L-Automatic atomizing medium shutoff valve B-Oil recirculation valve atomizing M-Oil meter D-Oil flow control valve N-Low atomizing medium pressure switch F-Low of T switch O-Oil strainer G-High oil T switch P-Atomizing medium flow interlock differential I-closed position interlock on safety shutoff switch / P interlock switch R-Low P switch valve S-P gauge 28 J-atomizing medium differential control valve

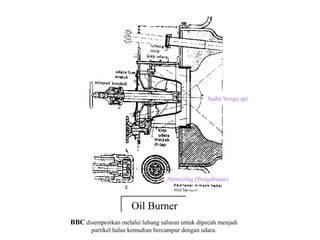

Sudut bunga api Atomizing (Pengabutan) Oil Burner Oil Burner BBC disemprotkan melalui lubang saluran untuk dipecah menjadi partikel halus kemudian bercampur dengan udara. 29

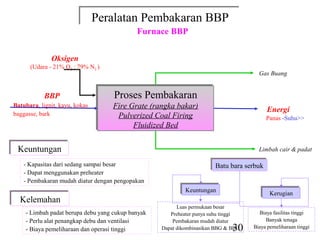

Peralatan Pembakaran BBP Peralatan Pembakaran BBP Furnace BBP Oksigen (Udara - 21% O2 : 79% N2 ) Gas Buang BBP Proses Pembakaran Proses Pembakaran Batubara, lignit, kayu, kokas Fire Grate (rangka bakar) Fire Grate (rangka bakar) Energi baggasse, bark Pulverized Coal Firing Pulverized Coal Firing Panas -Suhu>> Fluidized Bed Fluidized Bed Keuntungan Keuntungan Limbah cair & padat - Kapasitas dari sedang sampai besar Batu bara serbuk Batu bara serbuk - Dapat menggunakan preheater - Pembakaran mudah diatur dengan pengopakan Keuntungan Keuntungan Kerugian Kerugian Kelemahan Kelemahan Luas permukaan besar - Limbah padat berupa debu yang cukup banyak Preheater punya suhu tinggi Biaya fasilitas tinggi - Perlu alat penangkap debu dan ventilasi Pembakaran mudah diatur Banyak tenaga - Biaya pemeliharaan dan operasi tinggi 30 Dapat dikombinasikan BBG & BBC Biaya pemeliharaan tinggi

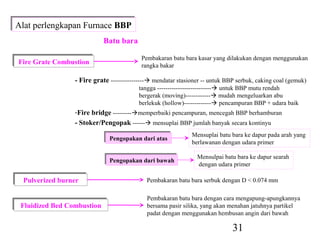

Alat perlengkapan Furnace BBP Alat perlengkapan Furnace BBP Batu bara Fire Grate Combustion Pembakaran batu bara kasar yang dilakukan dengan menggunakan Fire Grate Combustion rangka bakar - Fire grate ---------------- mendatar stasioner -- untuk BBP serbuk, caking coal (gemuk) tangga -------------------------- untuk BBP mutu rendah bergerak (moving)------------ mudah mengeluarkan abu berlekuk (hollow)------------- pencampuran BBP + udara baik -Fire bridge ---------memperbaiki pencampuran, mencegah BBP berhamburan - Stoker/Pengopak ------ mensuplai BBP jumlah banyak secara kontinyu Pengopakan dari atas Mensuplai batu bara ke dapur pada arah yang Pengopakan dari atas berlawanan dengan udara primer Pengopakan dari bawah Mensulpai batu bara ke dapur searah Pengopakan dari bawah dengan udara primer Pulverized burner Pulverized burner Pembakaran batu bara serbuk dengan D < 0.074 mm Pembakaran batu bara dengan cara mengapung-apungkannya Fluidized Bed Combustion Fluidized Bed Combustion bersama pasir silika, yang akan menahan jatuhnya partikel padat dengan menggunakan hembusan angin dari bawah 31

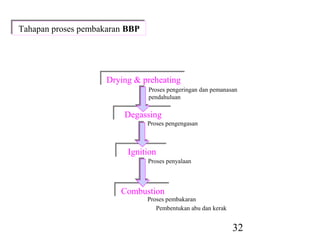

Tahapan proses pembakaran BBP Tahapan proses pembakaran BBP Drying & preheating Drying & preheating Proses pengeringan dan pemanasan pendahuluan Degassing Degassing Proses pengengasan Ignition Ignition Proses penyalaan Combustion Combustion Proses pembakaran Pembentukan abu dan kerak 32

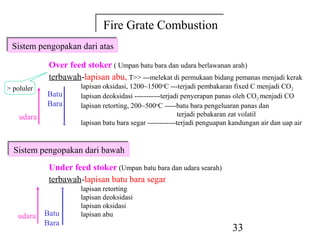

Fire Grate Combustion Fire Grate Combustion Sistem pengopakan dari atas Sistem pengopakan dari atas Over feed stoker ( Umpan batu bara dan udara berlawanan arah) terbawah-lapisan abu, T>> ---melekat di permukaan bidang pemanas menjadi kerak > poluler lapisan oksidasi, 1200~1500oC ---terjadi pembakaran fixed C menjadi CO2 Batu lapisan deoksidasi -----------terjadi penyerapan panas oleh CO2 menjadi CO Bara lapisan retorting, 200~500oC -----batu bara pengeluaran panas dan udara terjadi pebakaran zat volatil lapisan batu bara segar ------------terjadi penguapan kandungan air dan uap air Sistem pengopakan dari bawah Sistem pengopakan dari bawah Under feed stoker (Umpan batu bara dan udara searah) terbawah-lapisan batu bara segar lapisan retorting lapisan deoksidasi lapisan oksidasi udara Batu lapisan abu Bara 33

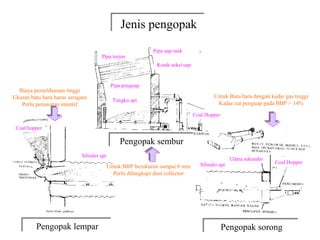

Jenis pengopak Jenis pengopak Pipa uap naik Pipa terjun Kotak seksi uap Pipa penguap Biaya pemeliharaan tinggi Ukuran batu bara harus seragam Untuk Batu bara dengan kadar gas tinggi Tungku api Perlu perawatan intentif Kadar zat penguap pada BBP > 14% Coal Hopper Coal hopper Pengopak sembur Pengopak sembur Silinder api Udara sekunder Silinder api Coal Hopper Untuk BBP berukuran sampai 6 mm Perlu dilengkapi dust collector Pengopak lempar Pengopak lempar Pengopak sorong 34 Pengopak sorong

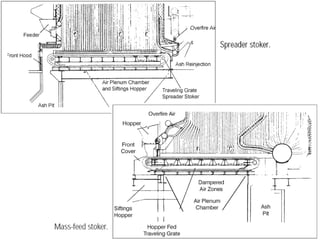

35

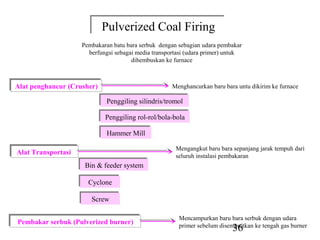

Pulverized Coal Firing Pulverized Coal Firing Pembakaran batu bara serbuk dengan sebagian udara pembakar berfungsi sebagai media transportasi (udara primer) untuk dihembuskan ke furnace Alat penghancur (Crusher) Alat penghancur (Crusher) Menghancurkan baru bara untu dikirim ke furnace Penggiling silindris/tromol Penggiling silindris/tromol Penggiling rol-rol/bola-bola Penggiling rol-rol/bola-bola Hammer Mill Hammer Mill Alat Transportasi Mengangkut baru bara sepanjang jarak tempuh dari Alat Transportasi seluruh instalasi pembakaran Bin & feeder system Bin & feeder system Cyclone Cyclone Screw Screw Pembakar serbuk (Pulverized burner) Mencampurkan baru bara serbuk dengan udara Pembakar serbuk (Pulverized burner) 36 primer sebelum disemprotkan ke tengah gas burner

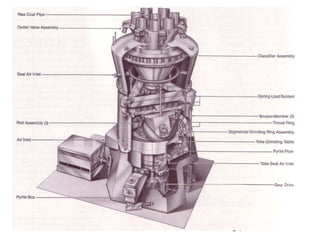

37

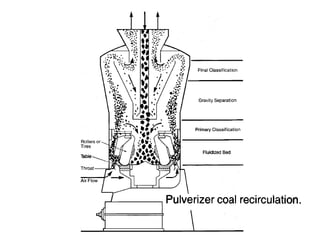

38
39

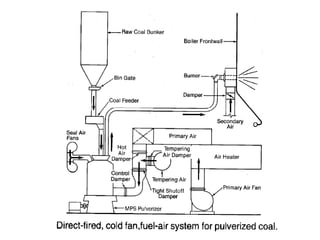

40

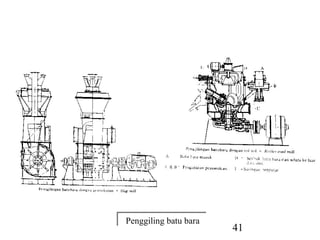

Penggiling batu bara Penggiling batu bara 41

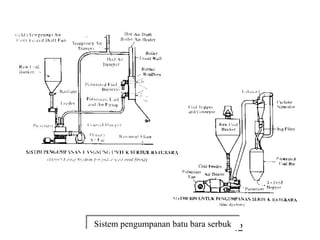

Sistem pengumpanan batu bara serbuk Sistem pengumpanan batu bara serbuk 42

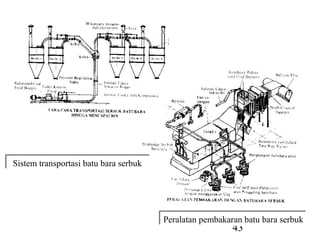

Sistem transportasi batu bara serbuk Sistem transportasi batu bara serbuk Peralatan pembakaran batu bara serbuk Peralatan pembakaran batu bara serbuk 43

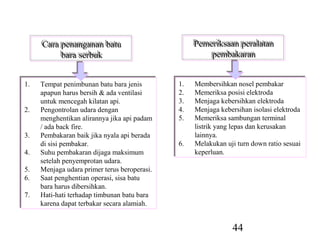

Cara penanganan batu Cara penanganan batu Pemeriksaan peralatan Pemeriksaan peralatan bara serbuk bara serbuk pembakaran pembakaran 1. 1. Tempat penimbunan batu bara jenis Tempat penimbunan batu bara jenis 1. 1. Membersihkan nosel pembakar Membersihkan nosel pembakar apapun harus bersih & ada ventilasi apapun harus bersih & ada ventilasi 2. 2. Memeriksa posisi elektroda Memeriksa posisi elektroda untuk mencegah kilatan api. untuk mencegah kilatan api. 3. 3. Menjaga kebersihkan elektroda Menjaga kebersihkan elektroda 2. 2. Pengontrolan udara dengan Pengontrolan udara dengan 4. 4. Menjaga kebersihan isolasi elektroda Menjaga kebersihan isolasi elektroda menghentikan alirannya jika api padam menghentikan alirannya jika api padam 5. 5. Memeriksa sambungan terminal Memeriksa sambungan terminal // ada back fire. ada back fire. listrik yang lepas dan kerusakan listrik yang lepas dan kerusakan 3. 3. Pembakaran baik jika nyala api berada Pembakaran baik jika nyala api berada lainnya. lainnya. di sisi pembakar. di sisi pembakar. 6. 6. Melakukan uji turn down ratio sesuai Melakukan uji turn down ratio sesuai 4. 4. Suhu pembakaran dijaga maksimum Suhu pembakaran dijaga maksimum keperluan. keperluan. setelah penyemprotan udara. setelah penyemprotan udara. 5. 5. Menjaga udara primer terus beroperasi. Menjaga udara primer terus beroperasi. 6. 6. Saat penghentian operasi, sisa batu Saat penghentian operasi, sisa batu bara harus dibersihkan. bara harus dibersihkan. 7. 7. Hati-hati terhadap timbunan batu bara Hati-hati terhadap timbunan batu bara karena dapat terbakar secara alamiah. karena dapat terbakar secara alamiah. 44

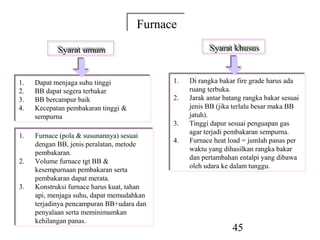

Furnace Furnace Syarat umum Syarat umum Syarat khusus Syarat khusus 1. 1. Dapat menjaga suhu tinggi Dapat menjaga suhu tinggi 1. 1. Di rangka bakar fire grade harus ada Di rangka bakar fire grade harus ada 2. 2. BB dapat segera terbakar BB dapat segera terbakar ruang terbuka. ruang terbuka. 3. 3. BB bercampur baik BB bercampur baik 2. 2. Jarak antar batang rangka bakar sesuai Jarak antar batang rangka bakar sesuai 4. 4. Kecepatan pembakaran tinggi & Kecepatan pembakaran tinggi & jenis BB (jika terlalu besar maka BB jenis BB (jika terlalu besar maka BB sempurna sempurna jatuh). jatuh). 3. 3. Tinggi dapur sesuai penguapan gas Tinggi dapur sesuai penguapan gas agar terjadi pembakaran sempurna. agar terjadi pembakaran sempurna. 1. 1. Furnace (pola & susunannya) sesuai Furnace (pola & susunannya) sesuai 4. 4. Furnace heat load = jumlah panas per Furnace heat load = jumlah panas per dengan BB, jenis peralatan, metode dengan BB, jenis peralatan, metode waktu yang dihasilkan rangka bakar waktu yang dihasilkan rangka bakar pembakaran. pembakaran. dan pertambahan entalpi yang dibawa dan pertambahan entalpi yang dibawa 2. 2. Volume furnace tgt BB & Volume furnace tgt BB & oleh udara ke dalam tunggu. oleh udara ke dalam tunggu. kesempurnaan pembakaran serta kesempurnaan pembakaran serta pembakaran dapat merata. pembakaran dapat merata. 3. 3. Konstruksi furnace harus kuat, tahan Konstruksi furnace harus kuat, tahan api, menjaga suhu, dapat memudahkan api, menjaga suhu, dapat memudahkan terjadinya pencampuran BB+udara dan terjadinya pencampuran BB+udara dan penyalaan serta meminimumkan penyalaan serta meminimumkan kehilangan panas. kehilangan panas. 45

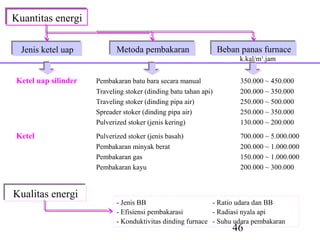

Kuantitas energi Kuantitas energi Jenis ketel uap Jenis ketel uap Metoda pembakaran Metoda pembakaran Beban panas furnace Beban panas furnace k.kal/m3.jam Ketel uap silinder Pembakaran batu bara secara manual 350.000 ~ 450.000 Traveling stoker (dinding batu tahan api) 200.000 ~ 350.000 Traveling stoker (dinding pipa air) 250.000 ~ 500.000 Spreader stoker (dinding pipa air) 250.000 ~ 350.000 Pulverized stoker (jenis kering) 130.000 ~ 200.000 Ketel Pulverized stoker (jenis basah) 700.000 ~ 5.000.000 Pembakaran minyak berat 200.000 ~ 1.000.000 Pembakaran gas 150.000 ~ 1.000.000 Pembakaran kayu 200.000 ~ 300.000 Kualitas energi Kualitas energi - Jenis BB - Ratio udara dan BB - Efisiensi pembakarasi - Radiasi nyala api - Konduktivitas dinding furnace - Suhu udara pembakaran 46

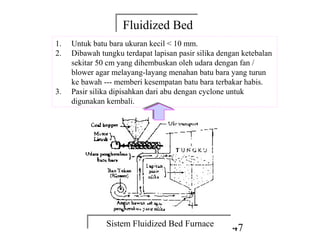

Fluidized Bed Fluidized Bed 1. Untuk batu bara ukuran kecil < 10 mm. 2. Dibawah tungku terdapat lapisan pasir silika dengan ketebalan sekitar 50 cm yang dihembuskan oleh udara dengan fan / blower agar melayang-layang menahan batu bara yang turun ke bawah --- memberi kesempatan batu bara terbakar habis. 3. Pasir silika dipisahkan dari abu dengan cyclone untuk digunakan kembali. Sistem Fluidized Bed Furnace Sistem Fluidized Bed Furnace 47
