Fire tube boiler adalah jenis boiler dimana gas panas melewati pipa dan air berada di dalam shell untuk diubah menjadi uap. Jenis ini biasa digunakan untuk kapasitas uap kecil dan tekanan rendah hingga sedang karena memiliki konstruksi sederhana dan biaya operasi murah. Proses pembakarannya terjadi di dalam pipa yang memindahkan panas ke air di dalam boiler.

1. FIRE TUBE BOILER
KELOMPOK 5
Sarmilawati.A (331 12 023)
Stefany P. Rumahlatu (331 12 031)
Hamina (331 12 007)
Munawar Mardin (331 12 025)
TUGAS MAKALAH UTILITAS

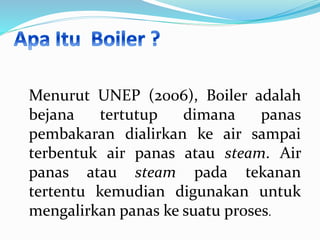

2. Menurut UNEP (2006), Boiler adalah
bejana tertutup dimana panas
pembakaran dialirkan ke air sampai
terbentuk air panas atau steam. Air
panas atau steam pada tekanan
tertentu kemudian digunakan untuk
mengalirkan panas ke suatu proses.

4. ◦ Furnace
◦ Steam Drum
◦ Superheater
◦ Air Heater
◦ Economizer
◦ Safety Valve
◦ Blowdown Valve

5. PENGERTIAN FIRE TUBE BOILER
Fire Tube Boiler adalah jenis boiler dimana gas panas
melewati pipa dan air umpan boiler ada di dalam shell
untuk kemudian dirubah menjadi steam. Fire Tube Boiler
biasanya digunakan untuk kapasitas steam yang relatif
kecil dengan tekanan steam rendah sampai sedang.

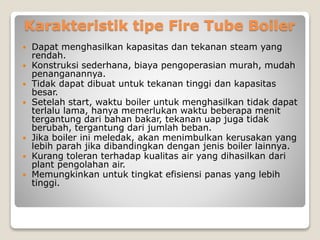

6. Karakteristik tipe Fire Tube Boiler
 Dapat menghasilkan kapasitas dan tekanan steam yang
rendah.
 Konstruksi sederhana, biaya pengoperasian murah, mudah
penanganannya.
 Tidak dapat dibuat untuk tekanan tinggi dan kapasitas
besar.
 Setelah start, waktu boiler untuk menghasilkan tidak dapat
terlalu lama, hanya memerlukan waktu beberapa menit
tergantung dari bahan bakar, tekanan uap juga tidak
berubah, tergantung dari jumlah beban.
 Jika boiler ini meledak, akan menimbulkan kerusakan yang
lebih parah jika dibandingkan dengan jenis boiler lainnya.
 Kurang toleran terhadap kualitas air yang dihasilkan dari
plant pengolahan air.
 Memungkinkan untuk tingkat efisiensi panas yang lebih
tinggi.

7.  Proses pengapian terjadi didalam pipa, kemudian
panas yang dihasilkan dihantarkan langsung
kedalam boiler yang berisi air
 Bahan bakar (biasanya batubara) dibakar dalam
tungku dan gas yang mudah terbakar pindah ke
tabung api
 perjalanan melalui tabung api dari belakang ke
depan dari drum boiler dan akhirnya gas masuk ke
dalam kotak asap
 Karena energi panas ini gelembung uap diciptakan
dan datang atas permukaan air maka jumlah uap
meningkat pada tekanan gendang tertutup, uap
dalam peningkatan gendang yang meningkat
secara signifikan.
 Dengan cara ini boiler fire tube mengontrol tekanan
sendiri. Dengan kata lain ini adalah tekanan diri
dikontrol boiler.

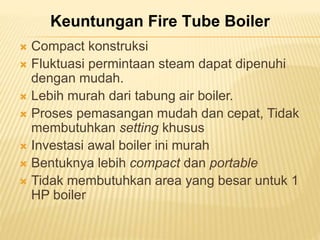

9. Keuntungan Fire Tube Boiler
 Compact konstruksi
 Fluktuasi permintaan steam dapat dipenuhi
dengan mudah.
 Lebih murah dari tabung air boiler.
 Proses pemasangan mudah dan cepat, Tidak
membutuhkan setting khusus
 Investasi awal boiler ini murah
 Bentuknya lebih compact dan portable
 Tidak membutuhkan area yang besar untuk 1
HP boiler
