1. INSTALASI PERPIPAAN
di INDUSTRI MINYAK DAN GAS

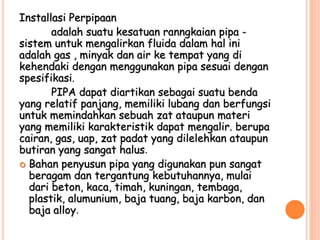

2. Installasi Perpipaan
adalah suatu kesatuan ranngkaian pipa -
sistem untuk mengalirkan fluida dalam hal ini
adalah gas , minyak dan air ke tempat yang di
kehendaki dengan menggunakan pipa sesuai dengan
spesifikasi.
PIPA dapat diartikan sebagai suatu benda
yang relatif panjang, memiliki lubang dan berfungsi
untuk memindahkan sebuah zat ataupun materi
yang memiliki karakteristik dapat mengalir. berupa
cairan, gas, uap, zat padat yang dilelehkan ataupun
butiran yang sangat halus.
 Bahan penyusun pipa yang digunakan pun sangat
beragam dan tergantung kebutuhannya, mulai
dari beton, kaca, timah, kuningan, tembaga,
plastik, alumunium, baja tuang, baja karbon, dan
baja alloy.

3.  PROSES PEMBUATAN PIPA
1. Seamless Pipe
Seamless pipe dalam arti bahasa artinya pipa tanpa sambungan

4.  2. Butt-welded Pipe atau Straight welded pipe
Namun didalam industri migas, pipa
jenis ini lebih sering ditemukan dalam
bentuk elbow. Pipa jenis ini dihindari
sebagai pipa panjang karena memilik
kelemahan pada sambungan las kedua
tepi pelat strip pada saat
pembuatannya, dimana memerlukan
inspeksi pada area pengelasannya,
memanjang sepanjang pipa tersebut.
3. Spiral Welded Pipe
Dalam system perpipaan, jenis pipa ini sangat dibatasi
penggunaannya hanya untuk kebutuhan pipa dengan tekanan rendah
karena ketipisannya

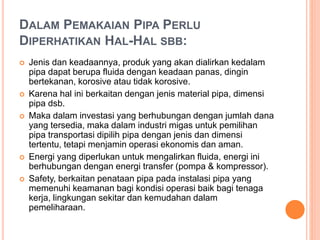

5. DALAM PEMAKAIAN PIPA PERLU
DIPERHATIKAN HAL-HAL SBB:
 Jenis dan keadaannya, produk yang akan dialirkan kedalam
pipa dapat berupa fluida dengan keadaan panas, dingin
bertekanan, korosive atau tidak korosive.
 Karena hal ini berkaitan dengan jenis material pipa, dimensi
pipa dsb.
 Maka dalam investasi yang berhubungan dengan jumlah dana
yang tersedia, maka dalam industri migas untuk pemilihan
pipa transportasi dipilih pipa dengan jenis dan dimensi
tertentu, tetapi menjamin operasi ekonomis dan aman.
 Energi yang diperlukan untuk mengalirkan fluida, energi ini
berhubungan dengan energi transfer (pompa & kompressor).
 Safety, berkaitan penataan pipa pada instalasi pipa yang
memenuhi keamanan bagi kondisi operasi baik bagi tenaga
kerja, lingkungan sekitar dan kemudahan dalam
pemeliharaan.

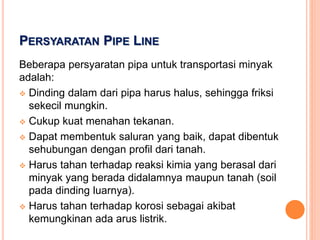

6. PERSYARATAN PIPE LINE
Beberapa persyaratan pipa untuk transportasi minyak
adalah:
 Dinding dalam dari pipa harus halus, sehingga friksi
sekecil mungkin.
 Cukup kuat menahan tekanan.
 Dapat membentuk saluran yang baik, dapat dibentuk
sehubungan dengan profil dari tanah.
 Harus tahan terhadap reaksi kimia yang berasal dari
minyak yang berada didalamnya maupun tanah (soil
pada dinding luarnya).
 Harus tahan terhadap korosi sebagai akibat
kemungkinan ada arus listrik.

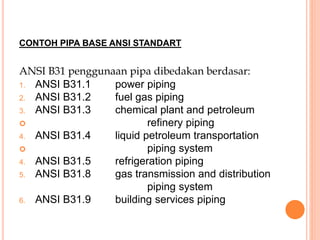

7. ANSI B31 penggunaan pipa dibedakan berdasar:
1. ANSI B31.1 power piping
2. ANSI B31.2 fuel gas piping
3. ANSI B31.3 chemical plant and petroleum
 refinery piping
4. ANSI B31.4 liquid petroleum transportation
 piping system
4. ANSI B31.5 refrigeration piping
5. ANSI B31.8 gas transmission and distribution
piping system
6. ANSI B31.9 building services piping
CONTOH PIPA BASE ANSI STANDART

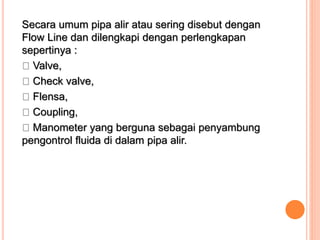

8. Secara umum pipa alir atau sering disebut dengan
Flow Line dan dilengkapi dengan perlengkapan
sepertinya :
Valve,
Check valve,
Flensa,
Coupling,
Manometer yang berguna sebagai penyambung
pengontrol fluida di dalam pipa alir.

9. VALVE
 Valve (Katup) adalah sebuah perangkat yang
mengatur, mengarahkan atau mengontrol aliran
dari suatu cairan (gas, cairan, padatan terfluidisasi)
dengan membuka, menutup, atau menutup
sebagian dari jalan alirannya.

10. JENIS JENIS VALVE

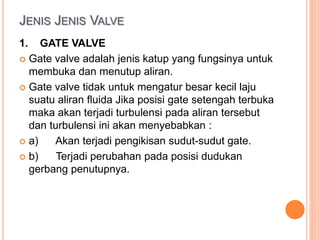

1. GATE VALVE
 Gate valve adalah jenis katup yang fungsinya untuk
membuka dan menutup aliran.
 Gate valve tidak untuk mengatur besar kecil laju
suatu aliran fluida Jika posisi gate setengah terbuka
maka akan terjadi turbulensi pada aliran tersebut
dan turbulensi ini akan menyebabkan :
 a) Akan terjadi pengikisan sudut-sudut gate.
 b) Terjadi perubahan pada posisi dudukan
gerbang penutupnya.

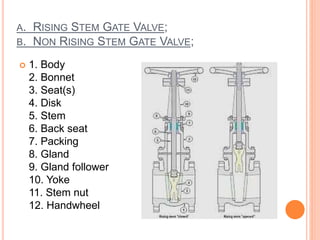

11. A. RISING STEM GATE VALVE;
B. NON RISING STEM GATE VALVE;
 1. Body
2. Bonnet
3. Seat(s)
4. Disk
5. Stem
6. Back seat
7. Packing
8. Gland
9. Gland follower
10. Yoke
11. Stem nut
12. Handwheel

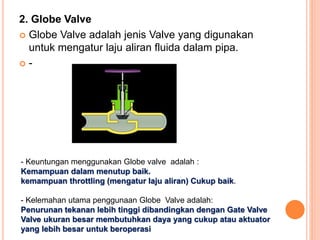

12. 2. Globe Valve
 Globe Valve adalah jenis Valve yang digunakan
untuk mengatur laju aliran fluida dalam pipa.
 -
- Keuntungan menggunakan Globe valve adalah :
Kemampuan dalam menutup baik.
kemampuan throttling (mengatur laju aliran) Cukup baik.
- Kelemahan utama penggunaan Globe Valve adalah:
Penurunan tekanan lebih tinggi dibandingkan dengan Gate Valve
Valve ukuran besar membutuhkan daya yang cukup atau aktuator
yang lebih besar untuk beroperasi

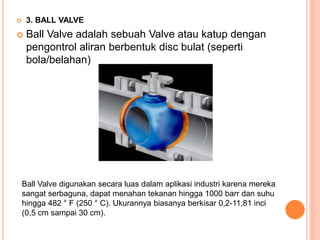

13.  3. BALL VALVE
 Ball Valve adalah sebuah Valve atau katup dengan
pengontrol aliran berbentuk disc bulat (seperti
bola/belahan)
Ball Valve digunakan secara luas dalam aplikasi industri karena mereka
sangat serbaguna, dapat menahan tekanan hingga 1000 barr dan suhu
hingga 482 ° F (250 ° C). Ukurannya biasanya berkisar 0,2-11,81 inci
(0,5 cm sampai 30 cm).

14. 4. Butterfly Valve
Butterfly Valve adalah valve yang dapat digunakan untuk mengisolasi
atau mengatur aliran.
Butterfly Valve sangat cocok untuk penanganan arus besar cairan atau
gas pada tekanan yang relatif rendah dan untuk penanganan slurries
atau cairan padatan tersuspensi dengan jumlah besar.

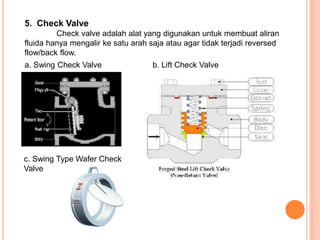

15. 5. Check Valve
Check valve adalah alat yang digunakan untuk membuat aliran
fluida hanya mengalir ke satu arah saja atau agar tidak terjadi reversed
flow/back flow.
a. Swing Check Valve b. Lift Check Valve
c. Swing Type Wafer Check
Valve

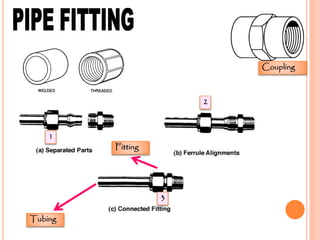

16. Tubing
Fitting
1
2
3
Coupling

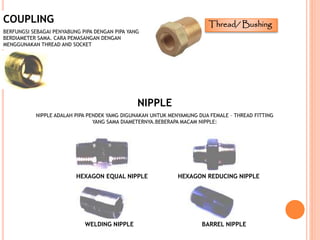

17. COUPLING
BERFUNGSI SEBAGAI PENYABUNG PIPA DENGAN PIPA YANG
BERDIAMETER SAMA. CARA PEMASANGAN DENGAN
MENGGUNAKAN THREAD AND SOCKET
NIPPLE
NIPPLE ADALAH PIPA PENDEK YAMG DIGUNAKAN UNTUK MENYAMUNG DUA FEMALE – THREAD FITTING
YANG SAMA DIAMETERNYA.BEBERAPA MACAM NIPPLE:
HEXAGON EQUAL NIPPLE HEXAGON REDUCING NIPPLE
WELDING NIPPLE BARREL NIPPLE
Thread/ Bushing

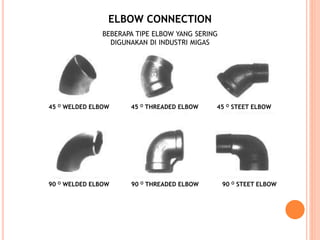

18. ELBOW CONNECTION
BEBERAPA TIPE ELBOW YANG SERING
DIGUNAKAN DI INDUSTRI MIGAS
45 O WELDED ELBOW 45 O THREADED ELBOW 45 O STEET ELBOW
90 O WELDED ELBOW 90 O THREADED ELBOW 90 O STEET ELBOW

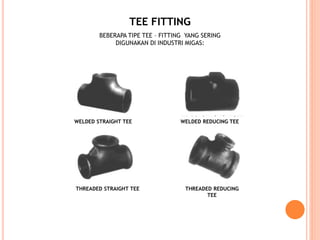

19. TEE FITTING
BEBERAPA TIPE TEE – FITTING YANG SERING
DIGUNAKAN DI INDUSTRI MIGAS:
WELDED STRAIGHT TEE WELDED REDUCING TEE
THREADED STRAIGHT TEE THREADED REDUCING
TEE

20. PLUG
PLUG DIGUNAKAN UNTUK MENUTUP / MENYUMBAT FEMALE THREAD FITTING.
BEBERAPA JENIS PLUG DIANTARANYA:
 HEXAGON HEAD PLUG
 SQUARE HEAD PLUG
 BULL PLUG
HEXAGON HEAD PLUG SQUARE HEAD PLUG BULL PLUG

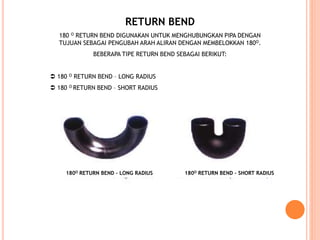

21. RETURN BEND
180 O RETURN BEND DIGUNAKAN UNTUK MENGHUBUNGKAN PIPA DENGAN
TUJUAN SEBAGAI PENGUBAH ARAH ALIRAN DENGAN MEMBELOKKAN 180O.
BEBERAPA TIPE RETURN BEND SEBAGAI BERIKUT:
 180 O RETURN BEND – LONG RADIUS
 180 O RETURN BEND – SHORT RADIUS
180O RETURN BEND – LONG RADIUS 180O RETURN BEND – SHORT RADIUS

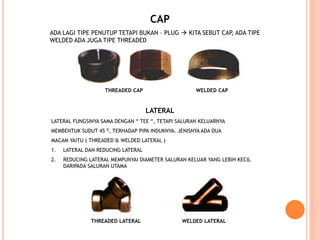

22. CAP
ADA LAGI TIPE PENUTUP TETAPI BUKAN – PLUG  KITA SEBUT CAP, ADA TIPE
WELDED ADA JUGA TIPE THREADED
LATERAL
LATERAL FUNGSINYA SAMA DENGAN “ TEE “, TETAPI SALURAN KELUARNYA
MEMBENTUK SUDUT 45 O, TERHADAP PIPA INDUKNYA. JENISNYA ADA DUA
MACAM YAITU ( THREADED & WELDED LATERAL )
1. LATERAL DAN REDUCING LATERAL
2. REDUCING LATERAL MEMPUNYAI DIAMETER SALURAN KELUAR YANG LEBIH KECIL
DARIPADA SALURAN UTAMA
THREADED CAP WELDED CAP
THREADED LATERAL WELDED LATERAL

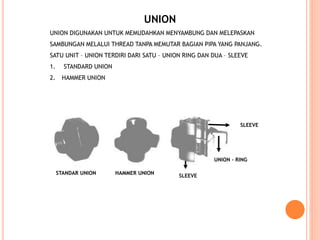

23. UNION
UNION DIGUNAKAN UNTUK MEMUDAHKAN MENYAMBUNG DAN MELEPASKAN
SAMBUNGAN MELALUI THREAD TANPA MEMUTAR BAGIAN PIPA YANG PANJANG.
SATU UNIT – UNION TERDIRI DARI SATU – UNION RING DAN DUA – SLEEVE
1. STANDARD UNION
2. HAMMER UNION
STANDAR UNION HAMMER UNION
UNION - RING
SLEEVE
SLEEVE

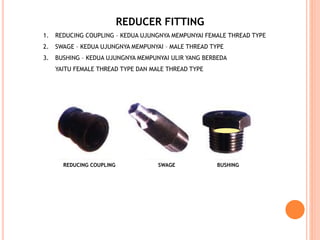

24. REDUCER FITTING
1. REDUCING COUPLING – KEDUA UJUNGNYA MEMPUNYAI FEMALE THREAD TYPE
2. SWAGE – KEDUA UJUNGNYA MEMPUNYAI – MALE THREAD TYPE
3. BUSHING – KEDUA UJUNGNYA MEMPUNYAI ULIR YANG BERBEDA
YAITU FEMALE THREAD TYPE DAN MALE THREAD TYPE
REDUCING COUPLING SWAGE BUSHING

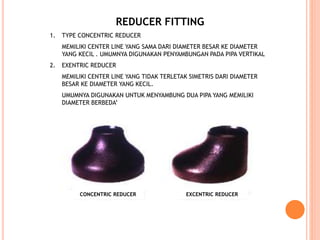

25. REDUCER FITTING
1. TYPE CONCENTRIC REDUCER
MEMILIKI CENTER LINE YANG SAMA DARI DIAMETER BESAR KE DIAMETER
YANG KECIL . UMUMNYA DIGUNAKAN PENYAMBUNGAN PADA PIPA VERTIKAL
2. EXENTRIC REDUCER
MEMILIKI CENTER LINE YANG TIDAK TERLETAK SIMETRIS DARI DIAMETER
BESAR KE DIAMETER YANG KECIL.
UMUMNYA DIGUNAKAN UNTUK MENYAMBUNG DUA PIPA YANG MEMILIKI
DIAMETER BERBEDA’
CONCENTRIC REDUCER EXCENTRIC REDUCER

26. Male Adapter
Female Adapter
An Offset means a combination of pipes and/or
fittings that brings one section of the pipe out of
line but into a line, parallel with the other section
A pipe cap is a fitting with a female (inside) thread.
It is used like a plug, except that the pipe cap
screws on the male thread of a pipe or nipple.
Pipe Plugs/Sewer Pipe Plugs are designed to
provide a quick and simple means to perform a
variety of jobs such as stopping flow in a pipeline
(for maintenance or repair),

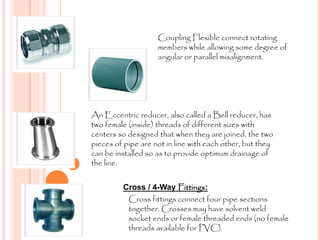

27. Coupling Flexible connect rotating
members while allowing some degree of
angular or parallel misalignment.
An Eccentric reducer, also called a Bell reducer, has
two female (inside) threads of different sizes with
centers so designed that when they are joined, the two
pieces of pipe are not in line with each other, but they
can be installed so as to provide optimum drainage of
the line.
Cross / 4-Way Fittings:
Cross fittings connect four pipe sections
together. Crosses may have solvent weld
socket ends or female threaded ends (no female
threads available for PVC).

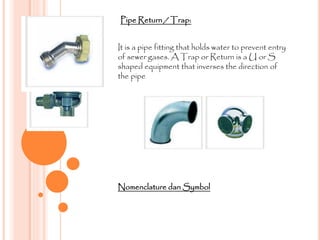

28. Pipe Return / Trap:
It is a pipe fitting that holds water to prevent entry
of sewer gases. A Trap or Return is a U or S
shaped equipment that inverses the direction of
the pipe
Nomenclature dan Symbol

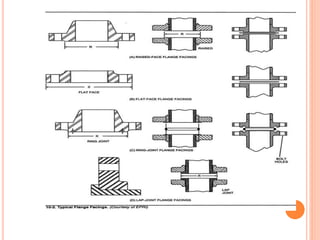

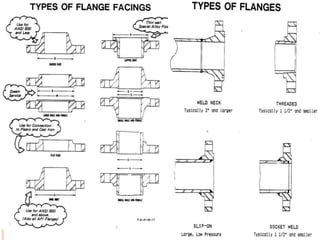

31.  Contoh instalasi perpipaan pada POMPA
