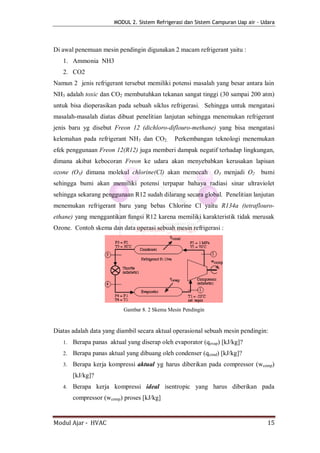

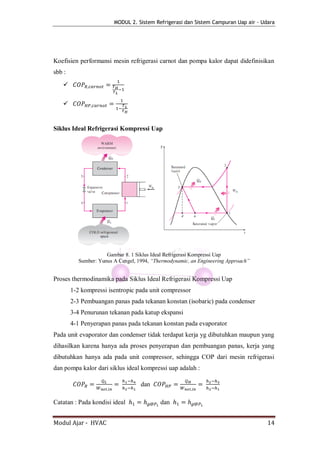

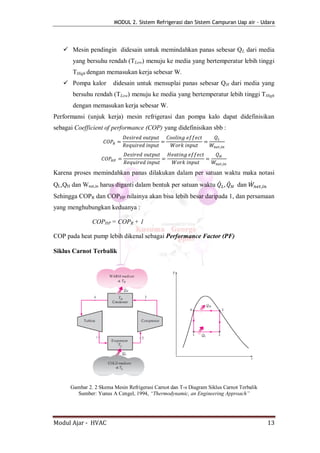

Di awal penemuan mesin pendingin digunakan 2 macam refrigerant yaitu :
1. Ammonia NH3
2. CO2
Namun 2 jenis refrigerant tersebut memiliki potensi masalah yang besar antara lain
NH3 adalah toxic dan CO2 membutuhkan tekanan sangat tinggi (30 sampai 200 atm)
untuk bisa dioperasikan pada sebuah siklus refrigerasi. Sehingga untuk mengatasi
masalah-masalah diatas dibuat penelitian lanjutan sehingga menemukan refrigerant
jenis baru yg disebut Freon 12 (dichloro-diflouro-methane) yang bisa mengatasi
kelemahan pada refrigerant NH3 dan CO2. Perkembangan teknologi menemukan
efek penggunaan Freon 12(R12) juga memberi dampak negatif terhadap lingkungan,
dimana akibat kebocoran Freon ke udara akan menyebabkan kerusakan lapisan
ozone (O3) dimana molekul chlorine(Cl) akan memecah O3 menjadi O2 bumi
sehingga bumi akan memiliki potensi terpapar bahaya radiasi sinar ultraviolet
sehingga sekarang penggunaan R12 sudah dilarang secara global. Penelitian lanjutan
menemukan refrigerant baru yang bebas Chlorine Cl yaitu R134a (tetraflouro-
ethane) yang menggantikan fungsi R12 karena memiliki karakteristik tidak merusak
Ozone. Contoh skema dan data operasi sebuah mesin refrigerasi :
Gambar 8. 2 Skema Mesin Pendingin

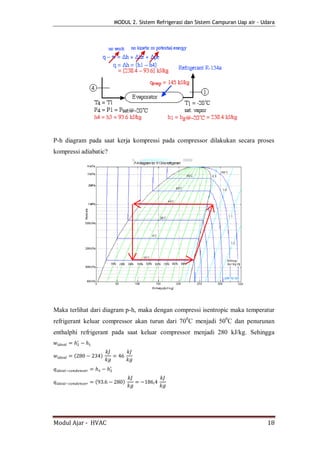

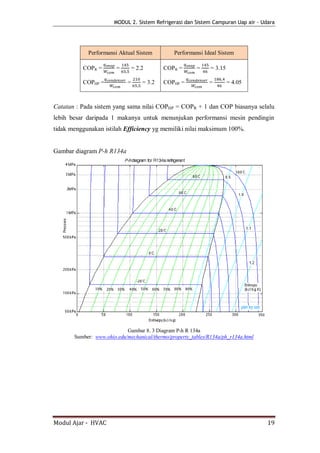

Diatas adalah data yang diambil secara aktual operasional sebuah mesin pendingin:
1. Berapa panas aktual yang diserap oleh evaporator (qevap) [kJ/kg]?
2. Berapa panas aktual yang dibuang oleh condenser (qcond) [kJ/kg]?
3. Berapa kerja kompressi aktual yg harus diberikan pada compressor (wcomp)
[kJ/kg]?
4. Berapa kerja kompressi ideal isentropic yang harus diberikan pada
compressor (wcomp) proses [kJ/kg]
Modul Ajar - HVAC 15](https://image.slidesharecdn.com/modulajar2sistemrefrigerasi-130225041223-phpapp02/85/Sistem-Refrigerasi-4-320.jpg)

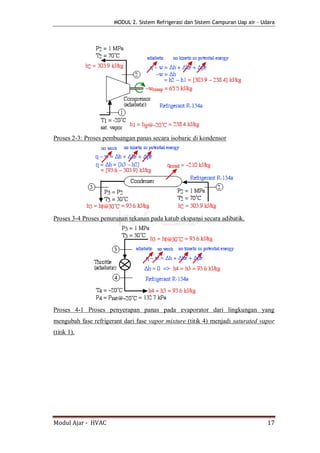

![MODUL 2. Sistem Refrigerasi dan Sistem Campuran Uap air - Udara

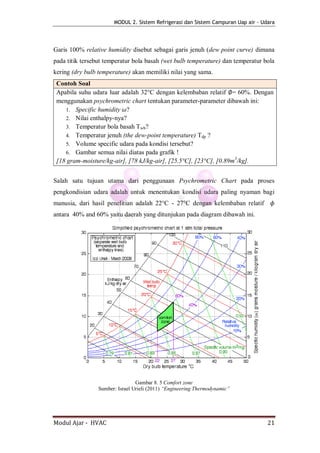

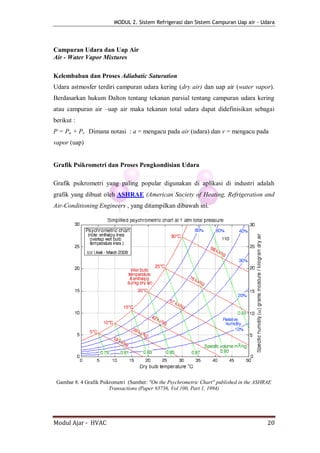

Garis 100% relative humidity disebut sebagai garis jenuh (dew point curve) dimana
pada titik tersebut temperatur bola basah (wet bulb temperature) dan temperatur bola
kering (dry bulb temperature) akan memiliki nilai yang sama.
Contoh Soal
Apabila suhu udara luar adalah 32°C dengan kelembaban relatif = 60%. Dengan
menggunakan psychrometric chart tentukan parameter-parameter dibawah ini:
1. Specific humidity ?
2. Nilai enthalpy-nya?
3. Temperatur bola basah Twb?
4. Temperatur jenuh (the dew-point temperature) Tdp ?
5. Volume specific udara pada kondisi tersebut?
6. Gambar semua nilai diatas pada grafik !
[18 gram-moisture/kg-air], [78 kJ/kg-air], [25.5°C], [23°C], [0.89m3/kg].
Salah satu tujuan utama dari penggunaan Psychrometric Chart pada proses
pengkondisian udara adalah untuk menentukan kondisi udara paling nyaman bagi
manusia, dari hasil penelitian adalah 22°C - 27°C dengan kelembaban relatif
antara 40% and 60% yaitu daerah yang ditunjukan pada diagram dibawah ini.
Gambar 8. 5 Comfort zone
Sumber: Israel Urieli (2011) “Engineering Thermodynamic”
Modul Ajar - HVAC 21](https://image.slidesharecdn.com/modulajar2sistemrefrigerasi-130225041223-phpapp02/85/Sistem-Refrigerasi-10-320.jpg)
![MODUL 2. Sistem Refrigerasi dan Sistem Campuran Uap air - Udara

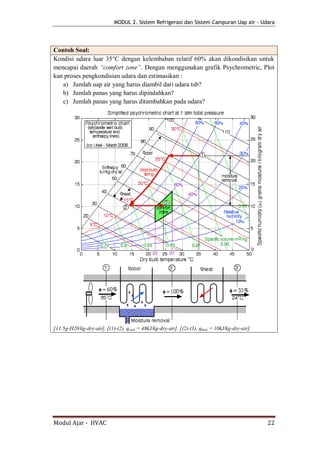

Contoh Soal:
Kondisi udara luar 35°C dengan kelembaban relatif 60% akan dikondisikan untuk
mencapai daerah “comfort zone”. Dengan menggunakan grafik Psychrometric, Plot
kan proses pengkondisian udara dan estimasikan :
a) Jumlah uap air yang harus diambil dari udara tsb?
b) Jumlah panas yang harus dipindahkan?
c) Jumlah panas yang harus ditambahkan pada udara?
[11.5g-H20/kg-dry-air], [(1)-(2), qcool = 48kJ/kg-dry-air], [(2)-(3), qheat = 10kJ/kg-dry-air].
Modul Ajar - HVAC 22](https://image.slidesharecdn.com/modulajar2sistemrefrigerasi-130225041223-phpapp02/85/Sistem-Refrigerasi-11-320.jpg)
![MODUL 2. Sistem Refrigerasi dan Sistem Campuran Uap air - Udara

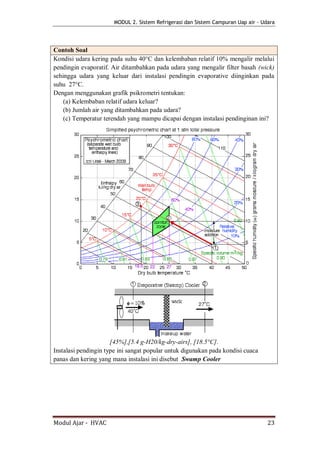

Contoh Soal
Kondisi udara kering pada suhu 40°C dan kelembaban relatif 10% mengalir melalui
pendingin evaporatif. Air ditambahkan pada udara yang mengalir filter basah (wick)
sehingga udara yang keluar dari instalasi pendingin evaporative diinginkan pada
suhu 27°C.
Dengan menggunakan grafik psikrometri tentukan:
(a) Kelembaban relatif udara keluar?
(b) Jumlah air yang ditambahkan pada udara?
(c) Temperatur terendah yang mampu dicapai dengan instalasi pendinginan ini?
[45%],[5.4 g-H20/kg-dry-airs], [18.5°C].

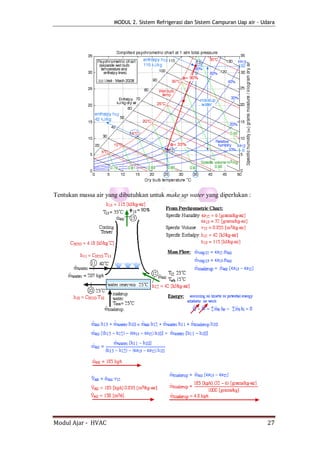

Instalasi pendingin type ini sangat popular untuk digunakan pada kondisi cuaca
panas dan kering yang mana instalasi ini disebut Swamp Cooler
Modul Ajar - HVAC 23](https://image.slidesharecdn.com/modulajar2sistemrefrigerasi-130225041223-phpapp02/85/Sistem-Refrigerasi-12-320.jpg)

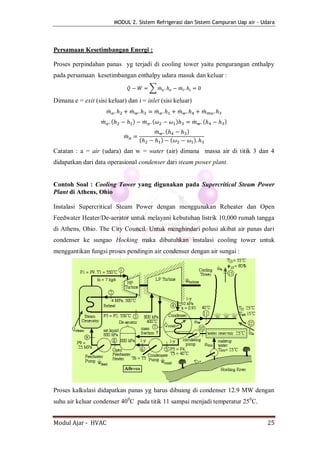

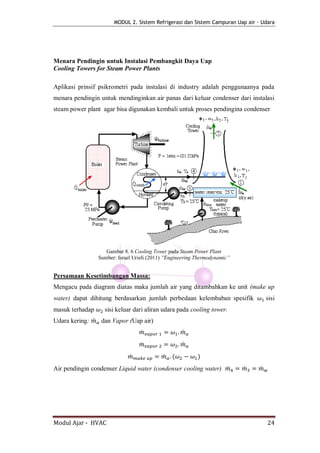

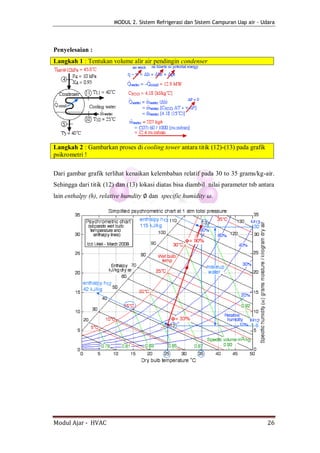

![MODUL 2. Sistem Refrigerasi dan Sistem Campuran Uap air - Udara

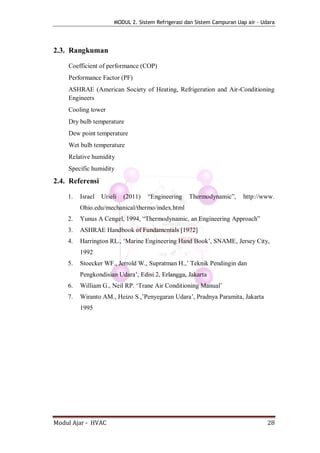

2.3. Rangkuman
Coefficient of performance (COP)
Performance Factor (PF)
ASHRAE (American Society of Heating, Refrigeration and Air-Conditioning
Engineers
Cooling tower
Dry bulb temperature
Dew point temperature
Wet bulb temperature
Relative humidity
Specific humidity
2.4. Referensi
1. Israel Urieli (2011) “Engineering Thermodynamic”, http://www.
Ohio.edu/mechanical/thermo/index.html
2. Yunus A Cengel, 1994, “Thermodynamic, an Engineering Approach”
3. ASHRAE Handbook of Fundamentals [1972]
4. Harrington RL., ‘Marine Engineering Hand Book’, SNAME, Jersey City,
1992
5. Stoecker WF., Jerrold W., Supratman H.,’ Teknik Pendingin dan
Pengkondisian Udara’, Edisi 2, Erlangga, Jakarta
6. William G., Neil RP. ‘Trane Air Conditioning Manual’
7. Wiranto AM., Heizo S.,’Penyegaran Udara’, Pradnya Paramita, Jakarta
1995
Modul Ajar - HVAC 28](https://image.slidesharecdn.com/modulajar2sistemrefrigerasi-130225041223-phpapp02/85/Sistem-Refrigerasi-17-320.jpg)

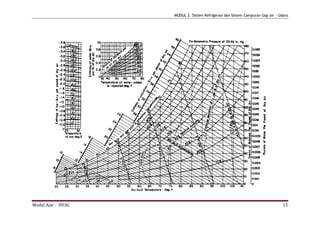

![MODUL 2. Sistem Refrigerasi dan Sistem Campuran Uap air - Udara

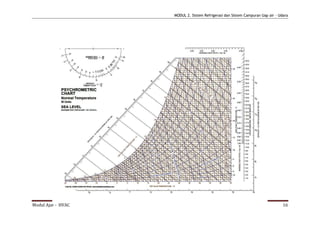

2.5. Latihan Soal
Tugas Terstruktur 2a
Gambar 2. 3

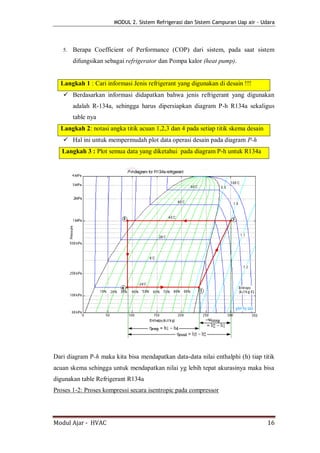

Sistem pendingin yang menggunakan R134A sebagai refrigerant-nya bekerja dengan
kondisi operasi tekanan (absoluts) di evaporator sebesar 200 kPa dan temperature
refrigerant keluar evaporator 00C. Kondisi Refrigerant setelah mengalami proses
kompressi di compressor maka tekanannya naik menjadi 1,2 Mpa dengan temperatur
650C dan kondisi refrigerant pada saat keluar kondensor pada tekanan sama 1,2 kPa
dengan temperatur 400C.
Berdasarkan pada data diatas lakukan perhitungan parameter-parameter dibawah ini :
1. Berapa panas aktual yang diserap oleh evaporator (qevap) [kJ/kg]?
2. Berapa panas aktual yang dibuang oleh condenser (qcond) [kJ/kg]?
3. Berapa kerja kompressi aktual yg harus diberikan pada compressor (wcomp)
[kJ/kg]?
4. Berapa kerja kompressi ideal isentropic yang harus diberikan pada
compressor (wcomp) proses [kJ/kg]
5. Berapa Coefficient of Performance (COP) dari sistem, pada saat sistem
difungsikan sebagai refrigerator dan Pompa kalor (heat pump).
Tugas Terstruktur 2b
Sebuah ruangan kapal penumpang membutuhkan udara segara dengan parameter
26oC dan RH 55%, apabila kondisi udara luar memiliki kondisi temperatur 30 oC
dengan RH 80%, Ada diminta untuk menghitung :
(a) Berapa Enthalpi (kJ/kg) udara yang harus dikeluarkan dari udara/atau
didinginkan oleh mesin pendingin?
(b) Berapa enthalpy (kg/kg) udara yg harus ditambahkan ke dalam
udara?
Modul Ajar - HVAC 15](https://image.slidesharecdn.com/modulajar2sistemrefrigerasi-130225041223-phpapp02/85/Sistem-Refrigerasi-20-320.jpg)
